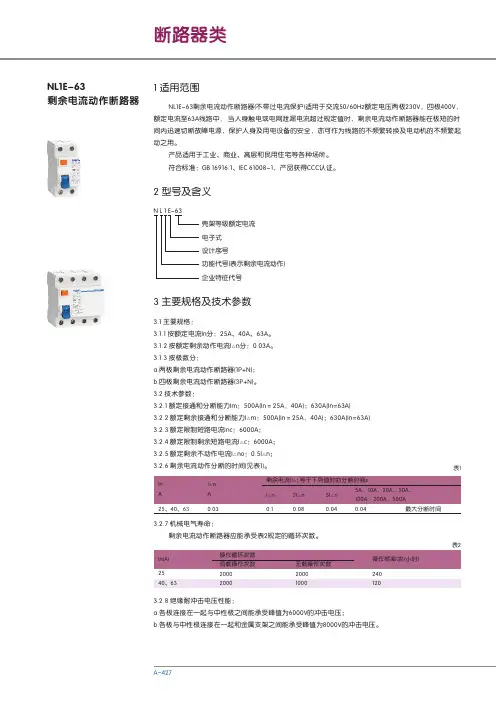

不带过电流保护剩余电流动作断路器

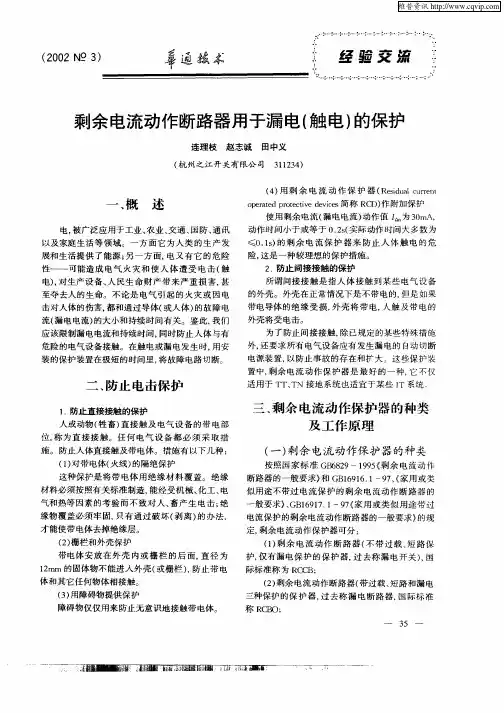

第三课：剩余电流动作断路器的应用

中国剩余电流动作断路器的应用 1 原理及作用 剩余电流动作断路器,其有两种组成类型: 一种是在塑壳断路器中加装漏电检测单元, 使之成为漏电保护断路器; 另一种是在小型断路器上配装漏电保护模块组成漏电保护断路器, 根据小型断路器的极数, 可构成单极、两极、三极和四极漏电保护断路器。漏电断路器的过载和短路保护特性与同类断路器相同, 而漏电保护特性取决于漏电检测单元或漏电保护模块。 漏电保护器的基本工作原理都是利用当发生漏电故障时穿过零序电流互感器的电流的矢量和不等于零。是基于事故状态下, 相电流矢量不等于零, 出现一个零序电流,当零序电流达到整定值, 便使脱扣器动作, 切断故障电流达到保护目的。漏电保护器是防止低压配电系统中相线和电气装置的外露可导电部分(包括金属的设备外壳、敷设管槽等) 、装置外可导电部分(包括水、暖管和建筑物构架等) 以及大地之间因绝缘损坏引起的电气火灾和电击事故的有效措施。 目前国内低压配电系统IT 系统、TT 系统和TN 系统均具有独立的PE 线, 剩余电流动作保护器其电流

互感器可包绕相线和中性线, 但不包绕PE 线, 保护器的整定值只需躲开被保护回路的正常对地泄漏电流。由于三相不平衡电流和谐波电流在磁路内被抵消, 其动作灵敏度得以大大提高,整定电流可以毫安计。高灵敏度的额定动作电流不超过30mA 的RCD , 还可用作直接接触电击防护的后备保护, 若用于手持式, 移动式等电击致死危险大的设备回路上, 对减少人身电击事故具有十分重要的意义。 2 在不同接地系统中的适用性 低压配电系统按保护接地的形式不同可分为: IT系统、TT系统和TN 系统。GB 14050 - 1993 对接地系统的型式代号规定如下:第一个字母表示电力系统的对地关系: T—一点直接接地; I —所有带电部分与地绝缘, 或一点经阻抗接地。 第二个字母表示装置的外露可导电部分的对地关系: T—外露可导电部分对地直接电气连接, 与电力系统的任何接地点无关; N —外露可导电部分与电力系统的接地点直接电气连

断路器容量选择

用户选用产品方法简介 一） 断路器额定电流和漏电电流的作用 断路器作为配电保护开关，如何根据用电设备容量来选择恰当容量（额定电流规格）的断路器以及 相应 导线（电缆）截面。 用电设备分为单相和三相： 1、单相负载：功率P＝UI COSφ I = P/UCOSφ 式中：U-单相220V COSφ--负载功率因数，一般取0.8 例如：单相负载用电设备总容量为20KW，计算电流 I =20000/(220x0.8) = 113.6A 则应选用额定电流In＝140A的断路器。如果配电柜散热条件较差，则应选择160A断路器。因为断路 器的额定电流按标准考核 是单独安装，并在无外壳的条件下测试的，因此，安装在配电箱或配电柜中， 散热条件差，应降容为0.7～0.8使用。 家用空调机有1匹、1.5匹、2匹、3匹等，一般均指制冷功率，空调设备的用电功率除了制冷机（压缩机） ，还有风扇、室内 机等损耗，所以一般应按每匹1KW来计算。 例如：1匹空调机，工作电流 I =1000/(220X0.8) = 5.7A 一般柜式空调机名牌上有标明额定工作电流和恶劣条件下的工作电流，恶劣条件下电流大约为额定工作 电流的1.3倍。上述计 算方法所得结果介于两者之间。一般选择保护开关可以按上述方法计算，考虑空 调机 的起动电流，一匹空调应选择DZ47 D型6A 或C型10A。

2、三相负载（如三相电动机负载） 三相功率 P＝ UICOSφ I = P/( UICOSφ) 式中：U--380V COSφ- 一般取0.8 例：一台45KW三相电动机，计算电流 I =45000/( X380X0.8) = 85.5A 可选择额定电流In＝100A断路器，散热条件差的场所，可能要选择120A的断路器。 3、导线（电缆）截面的选择 导线（电缆）允许载流量，在电线、电缆生产厂的手册中都可以查到。载流量与使用环境、电缆数量 等有关。部分规格聚氯乙烯绝缘电力电缆在空气中敷设的允许载流量如表3（型号为VV、VLV 低压电缆 ，根据广东电缆厂样本） 铜 电 缆 表 允许载流量 A 标称截面 mm2 单芯 2芯 3芯 4芯 1.5 24 19 17 17 2.5 31 26 22 22 4.0 41 35 29 30 6.0 52 44 37 38 10 72 60 52 53 16 95 80 68 70 25 120 107 91 94 35 150 131 112 116 50 180 152 133 139 70 230 194 171 177 95 280 238 209 217 120 325 275 242 254

剩余电流动作保护器的一般要求(GB_6829-1995)

剩余电流动作保护器的一般要求（GB 6829－1995） GB 6829－1995 引言 本标准等效采用国际电工委员会IEC755《剩余电流动作保护装置的一般要求》及其修正文件IEC755Amend.1（1988－06）和IEC755Amend.2（1992－05）。 本标准采用了IEC755 的全部内容，但对额定接通分断能力结合我国实际情况作了适当的修正和补充。IEC755 规定额定电流为50A 及以下的剩余电流保护器的最小额定接通分断能力为500A，而本标准补充规定了额定电源为10A 及以下的剩余电流保护器。根据本标准编制工作组对农村剩余电流保护器运行情况的调查，农村家用剩余电流保护器安装场所约有76%预期短路电流在300A 以下。因而在本标准中增加了10A等级的剩余电流保护器，其额定接通分断能力最小值为300A。而大于10A 的剩余电流保护器，其额定接通分断能力仍与IEC755 一致。这样有利于剩余电流动作保护器的推广应用，而且也不降低产品的安全水平。 本标准规定的剩余电流保护器的动作特性是根据不同的保护要求确定的。为了达到要求的保护水平，剩余电流保护器必须按有关的安装规程，例如GB13955－92《漏电保护器的安装和运行》的规定进行安装和运行。 1主题内容与适用范围 本标准规定了剩余电流动作保护器（漏电保护器）的一般要求。包括：特性、正常工作条件、结构和性能要求、特性和性能的验证以及标志的要求。 本标准适用于交流额定电压至380V、额定电流至200A的剩余电流动作保护器（以下简称剩余电流保护器）。 本标准规定的剩余电流保护器主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A 的剩余电流保护器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。 剩余电流保护器还可防止由于接地故障电流引起的电气火灾。 本标准的剩余电流保护器是指能同时完成检测剩余电流，将剩余电流与基准值相比较，以及当剩余电流超过基准值时，断开被保护电路等三个功能的装置（例如剩余电流断路器）或组合装置（例如由剩余电流继电器与低压断路器或低压接触器组成的剩余电流保护器）。 对只能完成上述两个功能而不能断开被保护电路的电器（例如剩余电流继电器和剩余电流报警装置等），除了必须补充技术要求外，也可采用本标准有关的基本要求。 对于额定电压大于380V但不超过1200V，额定电流超过200A的剩余电流保护器也可采用本标准规定的基本要求。

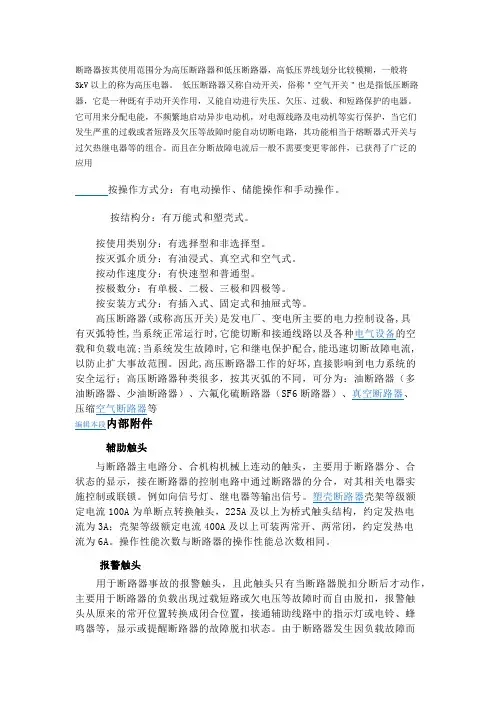

断路器的几个电流概念

极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数) 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。它的试验程序为0—t(线上)C0 (“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断)。试检后要验证脱扣特性和工频耐压。 运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数) 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t (线上)C0。 短时耐受电流(Icw),是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0. 5或1s而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标 选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。 -- 作者：ZYP -- 发布时间：2005-4-7 11:52:00 -- 低压断路器的电流参数 摘要：本文分析低压断路器的各个电流参数的概念，提出选择低压断路器时就标定的电流参数和标定方法。 断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。根据不同需要，断路器可配备不同的继电器或脱扣器。脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。低压断路器一般由脱扣器来完成其保护功能。

剩余电流断路器

乾龙电器乾龙 Q L L1系列 剩余电流动作断路器 （指针式漏电断路器） 使用说明书 工厂代码：A006030 产品符合：GB14048.2-2001 公司通过ISO90012000国际质量体系认证 杭州乾龙电器有限公司 HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD

一体式配电剩余电流综合保护装置 ——QLL1剩余电流动作断路器 ●空气断路器为主开关，分断能力大、分断时间准确。 ●一体式配电综合保护，体积小，安装使用方便。 ●动作值固定分档可调，操作简易，能适应各地用户、各种 环境，按需设定。 ●电源侧断零（中性线）保护：防止三相四线制供电线路中 性线断线时因三相负荷不平衡而造成相电压大幅度变化的现象。 ●电源侧缺相保护：防止三相电机缺相运行，电机烧坏的现 象。 ●可设控制接口：能进行远距离控制。 ●集过载保护、短路保护、缺相欠压保护、剩余电流保护、 漏电报警指示、断零线保护、重合闸于一体，特别适应城乡电网各级综合保护。 ●剩余电流动作值档位多，范围大，I△n从50mA到1000mA 设多个档位供用户选择。

1、概述： QLL1系列剩余电流动作断路器的设计思路来源于市场，来源于用户，来源于农网改造第一线，是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品，使用简便、经济实用，为国内首创。2002年由国家经贸委授予“国家重点产品”证书，2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。 QLL1系列剩余电流动作断路器即剩余电流综合保护器（以下简称漏电断路器）是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。 2、特点： 2．1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。还有缺相、断零保护以及自动重合闸、剩余电流显示、动作状态指示等实用功能。 2．2体积小（由剩余电流继电器、交流接触器及空气断路器的组合变为一体式）。缩小了安装位置，简化了接线。具有功能特性选择装置，可按实际情况分别选择特作动作电流和分断时间调节等所需的保护功能。 2．3面板功能及外形、安装尺寸见图1、图2。 1-剩余电流指示2-手动操作手柄3-指示灯Array 4-分闸指示杆5-剩余电流动作值调节 6-功能选择开关7-试验按钮（超限、复位） 8-自动/手动转换旋钮9-安装孔 10-外接复位接线端子11-外接分闸接线端子

剩余电流动作保护器的应用分析(2021年)

剩余电流动作保护器的应用分 析(2021年) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0563

剩余电流动作保护器的应用分析(2021年) 1引言 20世纪80年代以前我国一般应用以零序保护作为接地故障保护，这种方式所检测的电流为零序电流，其保护整定值必须大于N 线和PEN线中流过的三相不平衡电流、谐波电流以及正常泄漏电流之和，其值约数十至数百安。不能有效地防止人身电击伤亡或接地电弧引起的电气火灾。80年代后，采用了剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护，这在我国多年来对RCD的实际使用中已经得到了证明。然而，在对RCD的进一

步使用中，还应注意到它所存在的不足之处，本文就故障电流动作型RCD的使用作如下分析。 2RCD作用的局限性 (1)RCD对接地故障电流有很高的灵敏度，能在数10ms的时间内切断以mA计的故障电流，即使接触电压高达220V，高灵敏度的RCD 也能快速切断，使人免遭电击的危险。但RCD只能对其保护范围内的接地故障起作用，而不能防止从别处传导来的故障电压引起的电击事故乙户安装了RCD，而相邻的甲户却是安装了熔断器(RD)来作为保护，若甲户随意将熔丝截面加大，并且使用中电气设备绝缘损坏，由于故障电流不能使熔丝及时熔断而切断故障，此时故障电压通过PE线传导至乙户的用电设备上，由于RCD不动作，致使乙户存在了引起电击事故的不安全隐患。 (2)在有些场所和设备是不宜装设RCD的，如某些供给数据处理设备的线路，其电流线路上常装有抗干扰的大容量滤波电容器计算得知，当C大于0.22μF时，正常工作的电容电流将超过15mA，额定动作电流IΔn为30mA的RCD可能误动，因其额定不动
