剩余电流动作保护器运行管理制度
剩余电流动作保护器运行管理制度剩余电流动作保护器是一种用于防止人身触电和火灾的重要安全设备。
为了确保其有效运行和管理，制定一套完善的剩余电流动作保护器运行管理制度至关重要。
以下是一份大约____字的剩余电流动作保护器运行管理制度范例。
第一章总则第一条为规范剩余电流动作保护器的运行管理，保障人身安全和设备正常运行，制定本制度。
第二条本制度适用于所有使用剩余电流动作保护器的场所和单位，涉及该设备的安装、维护和管理。
第三条剩余电流动作保护器应按照国家相关标准和规定进行选择、安装和使用，确保其性能和质量达到标准要求。
第四条剩余电流动作保护器的运行管理应遵循“预防为主、综合治理、科学管理、全员参与”的原则。
第五条本制度的制定、执行和管理由单位设备安全管理部门负责，按照设备管理和安全管理的要求开展工作。
第二章剩余电流动作保护器运行管理第六条单位应制定剩余电流动作保护器的巡查、检测和维护计划，确保设备的正常运行和可靠性。
第七条剩余电流动作保护器的巡查和检测应定期进行，记录巡查和检测结果，及时处理设备问题。
第八条剩余电流动作保护器的运行和管理人员应接受相关培训，熟悉设备的性能和操作要求，提高工作技能。
第九条剩余电流动作保护器的维护应按照设备厂家提供的维护手册和要求进行，确保维护工作的可靠性和安全性。
第十条剩余电流动作保护器发生故障或损坏时，应及时停止使用，并报告设备安全管理部门，及时进行维修或更换。
第十一条剩余电流动作保护器的备件和维修材料应从正规渠道采购，确保其质量和适用性。
第十二条剩余电流动作保护器的检测设备和维护工具应与设备相匹配，并进行定期检测和维护，确保其正常运行。
第十三条单位应建立剩余电流动作保护器档案，包括设备的基本信息、安装记录、维护记录等，供管理和查阅。
第三章监督与考核第十四条设备安全管理部门应对剩余电流动作保护器的运行管理进行监督和检查，确保其合规和有效性。
第十五条单位应对剩余电流动作保护器的运行管理进行自查和评估，及时发现和解决问题，提高管理水平。
漏电保护器漏电断路器剩余电流动作保护器的使用选型
漏电保护器漏电断路器剩余电流动作保护器的使用选型漏电保护器漏电断路器剩余电流动保护器的选择剩余电流动作保护器一般简称为保护器，现作为一种有效防止人身电击伤亡事故的措施，已在农村广泛使用和推广。
正确理解保护器在配电系统中的作用，对加强低压电网的管理，提高供电的可靠性、安全性具意义重大。
1、剩余电流动作保护器使用要求装有剩余电流动作保护器的低压电网必须是电力中性点直接接地系统。
农村低压电网基本采用TT系统，即配电变压器低压侧中性点直接接地，网内所有受电设备的外露导电部分采用保护接地线（PE）保护线）接至电气上与电力系统的接地点无直接关连的接地极上。
在实际工作中，应注意：（1）电网中的n线不得有重复接地现象，并应保持与相线相同的良好绝缘。
（2）照明等单相负荷应尽可能均匀地分配到三相，并可随负荷变化及时调整。
当低压线路断开时地埋线时，三相长度应尽量接近。
（3）对于架空线路，应定期清理树木。
（4）农村生活照明户内线路状况较差，属于农网改造自筹范畴，应积极采取减少线路漏电的措施。
2.剩余电流动作保护器的保护方式2.1直接接触保护防止人体直接接触电气设备带电导体造成触电伤亡。
此类型的保护器应选择灵敏度较高的一般动作型（无延时）的保护器，额定剩余动作电流值i△n≤30文科硕士选取这样的配置，是因为在生理学中，当人体触电后，外来大电流冲击人体时，心脏的正常搏动必然受到影响。
如果触电电流和通电时间超过某一极限时，心脏的正常搏动就会扰乱，失去泵血功能，导致死亡。
根据实验研究，健康的心脏两个搏动周期之间约有0.1s的间歇时间，就一般人的体重而言，50ma会引起破坏性的心室颤动，30mA有一定的安全性，不会引起危险的心室颤动。
2.2间接接触保护对于装有间接接触式保护器的电气设备，在实际运行中，保护器的额定剩余动作电流大于30mA，额定动作时间大于0.1s。
这样，当发生漏电故障时，保护器能准确及时地动作，退出系统，确保人身安全，一个非常重要前提就是接地线的选取与安装及对接地电阻的要求。

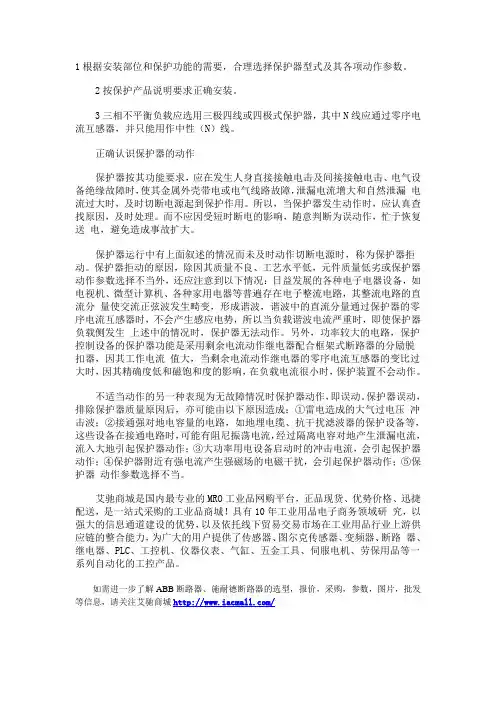

剩余电流动作保护器的安装及使用方法
1根据安装部位和保护功能的需要，合理选择保护器型式及其各项动作参数。
2按保护产品说明要求正确安装。
3三相不平衡负载应选用三极四线或四极式保护器，其中N线应通过零序电流互感器，并只能用作中性（N）线。
正确认识保护器的动作保护器按其功能要求，应在发生人身直接接触电击及间接接触电击、电气设备绝缘故障时，使其金属外壳带电或电气线路故障，泄漏电流增大和自然泄漏电流过大时，及时切断电源起到保护作用。
所以，当保护器发生动作时，应认真查找原因，及时处理。
而不应因受短时断电的影响，随意判断为误动作，忙于恢复送电，避免造成事故扩大。
保护器运行中有上面叙述的情况而未及时动作切断电源时，称为保护器拒动。
保护器拒动的原因，除因其质量不良、工艺水平低，元件质量低劣或保护器动作参数选择不当外，还应注意到以下情况：日益发展的各种电子电器设备，如电视机、微型计算机、各种家用电器等普遍存在电子整流电路，其整流电路的直流分量使交流正弦波发生畸变，形成谐波，谐波中的直流分量通过保护器的零序电流互感器时，不会产生感应电势，所以当负载谐波电流严重时，即使保护器负载侧发生上述中的情况时，保护器无法动作。
另外，功率较大的电路，保护控制设备的保护器功能是采用剩余电流动作继电器配合框架式断路器的分励脱扣器，因其工作电流值大，当剩余电流动作继电器的零序电流互感器的变比过大时，因其精确度低和磁饱和度的影响，在负载电流很小时，保护装置不会动作。
不适当动作的另一种表现为无故障情况时保护器动作，即误动。
保护器误动，排除保护器质量原因后，亦可能由以下原因造成：①雷电造成的大气过电压冲击波；②接通强对地电容量的电路，如地埋电缆、抗干扰滤波器的保护设备等，这些设备在接通电路时，可能有阻尼振荡电流，经过隔离电容对地产生泄漏电流，流入大地引起保护器动作；③大功率用电设备启动时的冲击电流，会引起保护器动作；④保护器附近有强电流产生强磁场的电磁干扰，会引起保护器动作；⑤保护器动作参数选择不当。
剩余电流动作保护器的应用分析

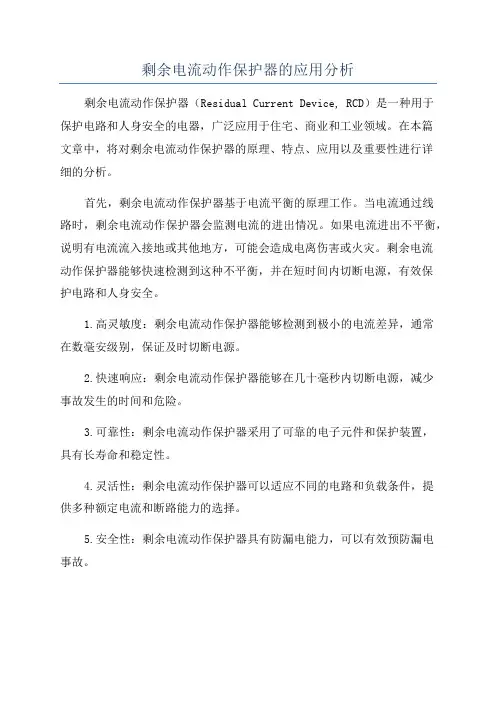

剩余电流动作保护器的应用分析剩余电流动作保护器（Residual Current Device, RCD）是一种用于保护电路和人身安全的电器，广泛应用于住宅、商业和工业领域。
在本篇文章中，将对剩余电流动作保护器的原理、特点、应用以及重要性进行详细的分析。
首先，剩余电流动作保护器基于电流平衡的原理工作。
当电流通过线路时，剩余电流动作保护器会监测电流的进出情况。
如果电流进出不平衡，说明有电流流入接地或其他地方，可能会造成电离伤害或火灾。
剩余电流动作保护器能够快速检测到这种不平衡，并在短时间内切断电源，有效保护电路和人身安全。
1.高灵敏度：剩余电流动作保护器能够检测到极小的电流差异，通常在数毫安级别，保证及时切断电源。
2.快速响应：剩余电流动作保护器能够在几十毫秒内切断电源，减少事故发生的时间和危险。
3.可靠性：剩余电流动作保护器采用了可靠的电子元件和保护装置，具有长寿命和稳定性。
4.灵活性：剩余电流动作保护器可以适应不同的电路和负载条件，提供多种额定电流和断路能力的选择。
5.安全性：剩余电流动作保护器具有防漏电能力，可以有效预防漏电事故。
1.住宅用电：在住宅中，剩余电流动作保护器常常用于家庭插座、照明电路和浴室等地方的电路保护。
这些地方容易出现漏电问题，剩余电流动作保护器可以快速切断电源，避免漏电事故。
2.商业用电：商业建筑中的电路和设备数量繁多，漏电事故的发生概率也相对较高。
剩余电流动作保护器常被用于商业建筑的配电和控制系统，提供灵敏且可靠的电路保护。
3.工业用电：在工业领域中，电气设备和电路复杂多样。
剩余电流动作保护器通常用于工厂、工地和实验室等场所，对重要设备和关键电路进行保护。
它可以检测和切断电源，避免设备损坏和人员伤害。
4.公共场所：公共场所包括学校、医院、酒店等地方，人员流动量大，安全要求高。
剩余电流动作保护器常被应用于这些场所的电气系统，确保人员安全。
剩余电流动作保护器的重要性不可忽视。
剩余电流动作保护器(RCD)的使用特性
剩余电流动作保护器(r e s i d u a l c u r r e n t o p e r a t e d p r o t e c t i v ed e v i c e，简称为R C D)是在规定条件下，当剩余电流达到或超过给定值时，能自动断开电路的机械开关电器或组合电器，是防止人身触电、电气火灾及电气设备损坏的一种有效防护措施。
世界各国均通过制订相应的电气安装规程和用电规程大力推广其在低压电网中的应用。
欧洲剩余电流动作保护器的发展以家用剩余电流动作保护器为主，基本是电磁式剩余电流动作保护器。
中国的剩余电流动作保护器经过不断完善和发展已形成品种善、规格齐全，符合I E C国际标准的剩余电流动作保护器的产品系列。
中国生产的剩余电流动作保护器大部分为电子式的，约占总产量的90%;电磁式剩余电流动作保护器因制造成本高、价格贵、使用量较少，目前仅占10%左右。
对于工业与民用供配电设计人员，需要熟练掌握剩余电流动作保护器的使用位置及特性。
本文归纳总结国内现行规范、手册中剩余电流动作保护器的使用规定，希望对工业与民用供配电设计人员日后的工作和学习有所帮助。
1使用规定1.1G B16895.21-2011《低压电气装置第4-41部分:安全防护点击防护》415.1.2条不能将剩余电流动作保护器(R C D)的装用作为唯一的保护措施，也不能为它的装入而取消411~414规定的其中一种保护措施。
本条文明确规定剩余电流动作保护器是附加保护，不能取代自动切断电源保护、双重绝缘或加强绝缘保护、电气分隔保护及采用S E L V和P E L V特低电压保护。
1.2G B16895.21-2011《低压电气装置第4-41部分：安全防护点击防护》411.5.3条、G B51348-2019《民用建筑电气设计标准》7.7.8-4条采用剩余电流动作保护器作为故障保护时，应满足下列要求:式中，R A为外露可导电部分的接地极和保护导体的电阻之和，Ω；IΔn为额定剩余动作电流，A。
剩余电流动作保护装置详解汇总
剩余电流动作保护装置详解汇总剩余电流动作保护装置（简称RCD）是一种电气保护装置，用于检测和保护电路或设备中的人员免受电击。
当发生电流泄漏时，RCD可以快速切断电路，避免电流通过身体，减少电击的危险。
以下是关于剩余电流动作保护装置的详细解释和汇总。
1.作用原理剩余电流动作保护装置的作用原理是基于电路的电流平衡。
当电流通过一个完整的电路时，进去的电流应该等于出来的电流。
如果发生电流泄漏，如电流通过人体流失，进去的电流就不等于出来的电流，这时RCD就会感知到不平衡，并迅速切断电路以保护人员安全。
2.工作方式RCD通过监测电流的两个回路来工作，一个是相位线，用于检测电流进入电路的情况；另一个是中性线，用于检测电流流出电路的情况。
RCD 会比较这两个回路中的电流差异，如果差异超过设定的阈值，RCD会迅速切断电路。
3.配置和安装RCD通常与断路器或保险丝一起使用，安装在电路的起始点。
在住宅和商业建筑中，通常将RCD安装在主电源盒中，以保护整个电气系统。
在特殊环境中，如厨房、浴室和房车，也可以单独配置RCD以提供额外的安全保护。
4.触发电流和断电时间RCD的触发电流（也称为额定电流）是指当电流泄漏达到该值时RCD会触发并切断电路。
常见的RCD触发电流为30mA和300mA。
断电时间是指RCD的响应时间，也称为动作时间。
根据国家和区域的标准要求，常见的RCD断电时间要求在0.1秒内。
5.类型和标准根据不同的应用要求，RCD可以分为不同的类型：A型、AC型、F型和B型。
A型RCD适用于大多数常规应用，AC型RCD适用于交流电路，F型RCD适用于电气设备和设备，B型RCD是一种高级保护装置，可以检测并切断小于6mA的电流泄漏。
6.安全性和重要性剩余电流动作保护装置是保护人员免受电击的关键装置。
它可以迅速切断电路，避免电流通过身体，减少电击的风险。
对于住宅和商业建筑来说，安装RCD是法律和安全要求的一部分。
因此，确保RCD的正常工作和定期维护非常重要。
剩余电流动作保护装置现场安装和使用管理规定
剩余电流动作保护装置现场安装和使用管理规定剩余电流动作保护装置（简称RCD）是一种用于保护人身安全的电力保护设备。
它可以通过检测电路中的电流是否平衡来监测任何由于人体接触等原因导致的漏电流，并立即切断电路。
因此，在电气用品的安装中，为了保证人员的电气安全，需要安装剩余电流动作保护装置，并对其进行管理和维护。
下面，本文将从安装和使用两个方面，制定剩余电流动作保护装置现场安装和使用管理规定，以便于在实践中规范操作，保证人员的安全。
一、现场安装规定1.1 安装前检查在安装剩余电流动作保护装置之前，需要检查电源和电缆是否符合规定要求。
此外，还需检查设备是否完好，存在损坏和缺陷情况及时予以更换，以免影响电器设备的正常工作。
1.2 合理布局安装剩余电流动作保护装置时，应考虑其位置是否合理。
建议将其安装在房间的正中央或入口处，以便于检查和使用。
此外，应与其他设备合理搭配，设备之间应保持一定的距离，以免相互影响。
1.3 工具选择在进行安装时，需要根据具体情况选择合适的工具。
安装过程中特别需要注意使用绝缘工具，并确保手持工具干燥，以免受到电击的危险。
1.4 现场实际操作在安装剩余电流动作保护装置时，需要遵循工程规范和安全操作程序。
安装过程中，应保持清洁、整齐的工作环境，坚持有序施工、分类管理。
二、使用管理规定2.1 定期检查剩余电流动作保护装置是一种安全设备，但也不可避免地会出现损坏或问题。
因此，需要对其进行定期检查。
建议每年至少检查一次，确保设备的运行状态及其对人员安全的保护能力。
2.2 维护保养剩余电流动作保护装置需要经常维护保养，以保证其长期运行稳定。
这包括定期清洁设备，检查设备的工作和绝缘状态，并确保设备保持干燥和无灰尘。
此外，还需及时更换设备中的损坏和老化部件，并对设备进行绝缘测试。
2.3 使用限制剩余电流动作保护装置只适用于低电压电路中。
在使用过程中不能将其放在潮湿、高温、惯性冲击等环境下，也不能用力拔插电源插头或做出不正当操作。
gsh200剩余电流动作保护器合闸顺序
1. 剩余电流动作保护器的基本原理a. 剩余电流动作保护器是一种用于保护电气设备和人身安全的电器设备。
它可以监测电路中的剩余电流，一旦检测到超过设定阈值的剩余电流，即可切断电路，防止电气设备损坏或人身受伤。
这种保护器主要用于交流电路中，可以有效地防止电气火灾和触电事故的发生。
2. 剩余电流动作保护器的合闸顺序b. 在使用剩余电流动作保护器的过程中，合闸顺序非常重要，可以确保电路的正常运行和保护器的有效工作。
合闸顺序应遵循以下步骤： i. 确保电路中的所有电气设备都处于关闭状态，包括开关、插座等。
ii. 将剩余电流动作保护器的开关手柄或按钮置于“断开”位置，断开电路。
iii. 接下来，逐个检查电路中的各个设备，确保它们没有故障和漏电现象。
iv. 在确认电路中的各个设备都正常之后，可以将剩余电流动作保护器的开关手柄或按钮置于“闭合”位置，闭合电路。
3. 注意事项c. 在进行合闸操作时，需要注意以下事项：v. 确保合闸前已经排除了电路中的故障和漏电现象，避免合闸后触发保护器跳闸。
vi. 合闸时应缓慢进行，避免瞬时大电流冲击，造成保护器误动作或设备损坏。
vii. 在合闸后，需要对电路进行全面检测，确保各个设备的工作状态正常，保护器的反应灵敏。
4. 结论d. 合闸顺序对剩余电流动作保护器的使用至关重要，正确的合闸顺序可以确保电路的正常运行和保护器的有效工作，避免火灾和触电事故的发生。
在操作和维护剩余电流动作保护器时，需要严格遵循相关操作规程和注意事项，确保设备和人身安全。
5. 参考资料e. 电气安全知识手册f. 《剩余电流动作保护器使用与维护指南》6. 合闸前的准备工作g. 在进行电路合闸操作之前，必须进行严格的准备工作，确保电路和剩余电流动作保护器处于可靠的工作状态。
以下是合闸前的准备工作步骤：viii. 检查电气设备：对电路中的各个电气设备进行仔细检查，包括开关、插座、照明设备等。
确保它们没有损坏、老化或漏电现象，避免合闸后引发故障或意外。
剩余电流动作保护器
剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。
它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。
本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。
一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。
当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。
剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。
剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。
其中，漏电检测单元主要包括差动变压器和检测开关。
差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。
当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。
检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。
二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。
2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。
3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。
4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。
三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。
2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。
剩余电流动作保护器应用分析
剩余电流动作保护器应用分析1. 简介剩余电流动作保护器是一种用于保护人身安全的电气设备。
它主要用于检测电路中的剩余电流，并在超过设定值时切断电源，以避免触电事故的发生。
本文将对剩余电流动作保护器的工作原理、应用场景以及使用注意事项进行分析。
2. 工作原理剩余电流动作保护器基于电流差动原理工作。
当电路中的电流正常流动时，进入和离开电路的电流应该是相等的。
而如果在正常情况下，有一部分电流通过了其他途径绕过人体而返回，就会导致进入和离开电路的电流不相等。
剩余电流动作保护器通过检测电路中的电流差异，一旦发现剩余电流超过设定值，就会迅速切断电源，以避免触电事故。
3. 应用场景剩余电流动作保护器主要应用于需要保护人身安全的电气设备，特别是接地不良或存在漏电风险的场所。
以下是一些常见的应用场景：3.1 家庭用电在家庭用电中，剩余电流动作保护器通常安装在电源箱中，用于保护家庭成员免受电击的危险。
特别是在有湿地或者接地不良的情况下，剩余电流动作保护器可以快速切断电源，保障人身安全。
3.2 工业领域在工业领域，尤其是在潮湿环境或需要使用大功率设备的地方，剩余电流动作保护器的应用尤为重要。
它可以及时检测到漏电情况，并切断电源，避免引发火灾或电击事故。
3.3 医疗设施医疗设施中电气设备的安全性对于患者的生命安全至关重要。
剩余电流动作保护器的应用可以有效保护医疗设备及患者的安全。
当出现漏电的情况时，剩余电流动作保护器能够快速切断电源，保护医护人员和患者的生命安全。
4. 使用注意事项在使用剩余电流动作保护器时，有一些注意事项需要注意：4.1 安装位置剩余电流动作保护器应安装在电路的起始位置，即电源箱或者配电盘。
这样可以保证它能够有效监测整个电路的电流情况，并及时切断电源。
4.2 定期测试定期测试剩余电流动作保护器的工作状态非常重要。
可以使用专业的测试仪器对保护器进行测试，检查其是否正常工作。
通常建议每隔一段时间进行一次测试，以确保保护器能够可靠地工作。
剩余电流动作保护器使用指南
剩余电流动作保护器使用指南引言：剩余电流动作保护器（Residual Current Device，简称RCD）是一种用于保护电气设备和人身安全的重要电气设备。
它能够检测并断开电路中的剩余电流，防止电击事故的发生。
本文将介绍剩余电流动作保护器的基本原理、工作方式和正确使用方法。
一、剩余电流动作保护器的基本原理剩余电流动作保护器的工作原理是基于基准电流与进入保护器的电流之差来实现的。
当电流进入到保护器时，保护器会与进入电流进行比较，如果两者之差超过了设定的动作值（通常为30mA），则保护器会迅速切断电路，以保护用户的安全。
二、剩余电流动作保护器的工作方式1. 安装位置剩余电流动作保护器应该安装在电气系统的起始位置，通常是主断路器的下方，以便保护整个电路。
如果需要保护某个特定的分支电路，可以将保护器直接插入该分支电路的插座中。
2. 动作时间和动作灵敏度剩余电流动作保护器的动作时间是指保护器在检测到剩余电流时，切断电路的时间。
一般来说，动作时间应该在0.1秒以内，以确保及时切断电路，减少事故发生的可能性。
动作灵敏度是指保护器能够检测到的最小剩余电流值，通常为30mA。
3. 定期检测为了确保剩余电流动作保护器的正常工作，用户应定期进行测试。
测试时可以使用保护器上的测试按钮，触发保护器的动作，以验证其是否正常工作。
一般建议每个月进行一次测试。
三、剩余电流动作保护器的正确使用方法1. 购买合格的产品在购买剩余电流动作保护器时，用户应选择符合国家标准的产品，并检查产品上是否有合格证明标志。
购买时应注意产品的额定电流和动作灵敏度是否符合自身的需求。
2. 正确安装剩余电流动作保护器的安装应由专业电工进行，确保安装正确并符合相关安全标准。
在安装过程中，应断开电源，避免触电风险。
安装后应对保护器进行测试，确保其正常工作。
3. 定期检测如前所述，用户应定期检测剩余电流动作保护器的工作状态。
除了使用测试按钮进行测试，还可以借助专业的测试设备进行更详细的检测，以确保保护器在发生故障时能及时切断电路。
剩余电流动作断路器QLKZ使用说明
剩余电流动作断路器QLKZ使用说明一、安装前准备1.在安装前，确保断路器的额定电流等级和电压等级符合电路的需求。
2.确保断路器与电源之间的接地良好，以确保安全使用。
二、安装1.将QLKZ断路器安装在电路的起始点，接线端子上标有L、N和E分别代表相线、零线和接地线。
2.将电源线连接到L和N端子上，将负载线连接到L1和N1端子上。
三、启动1.在QLKZ断路器上找到启动开关，将其拨至ON位置，断路器即开始工作。
2.断路器将开始检测电路中的剩余电流。
四、故障指示1.若QLKZ断路器上的指示灯处于亮红色状态，表示电路中存在剩余电流，断路器处于断开状态。
2.若指示灯处于熄灭状态，表示电路中不存在剩余电流，断路器处于闭合状态。
五、断开电路1.当QLKZ断路器检测到电路中存在剩余电流时，断路器将自动切断电路，并显示指示灯亮红色。
2.在电路断开后，需要检查电路中是否存在故障，解决故障后方可重新合闸。
六、复位1.若电路中的故障已解除，需手动将QLKZ断路器的启动开关拨至OFF位置，再重新拨至ON位置，以恢复电路的正常供电。
七、注意事项1.使用QLKZ断路器前，详细了解电路的额定电流和电压等级，并选择合适的型号。
2.在安装和操作过程中，务必确保断路器与电源之间的接地良好，以确保人身安全。
3.定期检查QLKZ断路器的工作状态，若发现异常情况，及时进行维修或更换。
4.在使用QLKZ断路器时，要遵循相关的电气安全规范和操作规程，以确保安全使用。
QLKZ剩余电流动作断路器是一种非常重要的电气保护装置，能够确保电路的安全运行，并有效防止电击事故的发生。
在使用断路器前，确保理解使用说明并按照说明进行正确操作，以保证电路的安全性。
DZ47LE系列剩余电流动作断路器使用说明
DZ47LE系列剩余电流动作断路器使用说明DZ47LE系列剩余电流动作断路器是一种用来保护电路和人身安全的电器设备。
它能够识别出电路中的漏电情况，并在发生漏电时迅速切断电路，以防止电击和火灾等事故的发生。
本文将详细介绍DZ47LE系列剩余电流动作断路器的使用方法和注意事项。
一、安装前的准备1.在安装前，请务必仔细阅读DZ47LE系列剩余电流动作断路器的使用说明书，并确保理解其中的内容。
2.在选择安装位置时，应避免阳光直射和潮湿的环境，以防止电器设备的受损和使用寿命的缩短。
3.在进行安装前，请确认断路器所承受的电流和电压是否与所需的电气设备相匹配。
二、安装步骤1.先切断断路器输入电源，以避免安装过程中的电击风险。
然后使用螺丝刀将断路器安装在固定板上，并确保安装牢固。
2.连接输入和输出电源线。
首先将输入电源线连接到断路器的输入端，然后将输出电源线连接到断路器的输出端。
在连接电源线时，应确保正确连接，并且螺丝紧固。
3.针对剩余电流检测功能，将漏电保护器的CT连接到断路器的CT插座上，并确保连接牢固。
4.最后将漏电保护器的测试按钮连接到断路器的测试按钮上，以便日常测试和检查断路器的工作情况。
三、使用注意事项1.在正常使用中，应定期测试和检查断路器的工作状态。
具体操作如下：a.按下断路器上的测试按钮，以模拟漏电情况。
如果断路器正常工作，它应该在短时间内自动切断电路。
b.定期测试漏电保护器的CT和测试按钮，确保其正常工作。
如果发现任何故障，请及时更换或修理。
2.当断路器发生跳闸时，应首先检查电路中的电器设备是否出现漏电现象。
如果发现漏电，请修复或更换设备，并在确认问题解决后重新开启断路器。
3.在使用过程中，应避免超过断路器的额定电流和额定电压，以免引发设备过载和断路器的损坏。
4.在进行维修和更换时，请务必切断电源，并遵循操作规程。
5.如需长时间停用断路器，请切断电源，并在正常使用前进行测试和检查。
四、故障排除1.断路器无法切断电路：可能是断路器内部故障，建议更换新的断路器。
剩余电流动作保护器的正确应用
剩余电流动作保护器的正确应用剩余电流动作保护器是一种用于保护电路和设备的电器，广泛应用于工业、医疗、住宅等领域。
本文将介绍剩余电流动作保护器的工作原理、应用场景以及正确使用方法。
工作原理剩余电流动作保护器是一种能够监测电路中剩余电流大小的电器，在发现电路中剩余电流超出预设阈值时，能够快速切断电路，保护设备和人员的安全。
其具体工作原理是：1.电路中的电流通过保护器内部的电流变压器分流成两路流动，即进入额定电流回路和剩余电流回路。
2.剩余电流回路中的电流经过电流互感器和灵敏元件后，产生检测信号，将信号输入比较器，与额定电流回路中的信号进行比较。
3.当剩余电流回路中的电流与额定电流回路中的电流之差大小超过设定值时，比较器输出保护信号，通过电器转换装置切断电路，实现电路保护。
应用场景剩余电流动作保护器主要用于以下场景：1.电气设备保护：在工业生产中，如果电器设备出现漏电状况，会导致设备故障和人身安全受到威胁，因此，剩余电流动作保护器被广泛地应用于电器设备的保护中。
2.生活安全保护：在住宅和公共场合使用电器时，如空调、电视、电脑等，如果出现漏电现象，会对安全造成威胁，剩余电流动作保护器则能及时发现漏电情况，切断电源保护人身安全。
3.医疗设备保护：在医疗过程中，电气设备起着极为重要的作用，如果这些设备出现故障，很容易对患者造成影响，使用剩余电流动作保护器能很好地保护医疗设备的正常使用。
正确使用方法正确使用剩余电流动作保护器，能够增强电气设备的安全性，以下是使用剩余电流动作保护器的方法：1.判断保护器的额定电流和额定漏电动作电流是否符合实际需求。
2.在安装保护器时，应先切断电源，同时确保电缆的线缆固定，线路相互连接可靠。
3.根据保护器的使用需求设置合理的漏电动作值，一般应该设置在额定电流的10% ~ 20%左右，但不能超过保护器的额定漏电动作电流限制。
4.使用保护器时，应定期进行测试，检查保护器的运行情况是否正常，同时也要检查保护器连接电线是否牢固可靠。
剩余电流动作断路器使用说明
剩余电流动作断路器使用说明
1.剩余电流动作断路器是一种用于保护电气设备和人身安全的重要电气保护装置。
2.当电路中出现漏电故障时，剩余电流动作断路器可以通过检测电流的不平衡来迅速切断电路，防止漏电继续造成危害。
3.剩余电流动作断路器的动作值可以根据需要进行调整，以适应不同电路和装置的保护需求。
4.在连接和安装剩余电流动作断路器时，应确保正确选择和连接连接线，以避免电流不平衡和误动作的出现。
5.剩余电流动作断路器的使用寿命较长，但在使用过程中仍需定期检测和维护，以确保其正常工作状态。
6.剩余电流动作断路器不仅适用于家庭和办公场所的电气保护，也可用于工业和商业设施的安全保护。
7.在使用剩余电流动作断路器时，应遵循相关的安全操作规程，并配备必要的个人防护装备，确保人身安全。
8.剩余电流动作断路器应放置在易于操作和观察的位置，以便在发生故障时能够及时切断电路。
9.剩余电流动作断路器的维修和更换应由专业人员进行，不得擅自进行改装或修理。
10.在使用剩余电流动作断路器时，应定期进行测试和检测，以确保其故障切断功能的可靠性和灵敏度。
剩余电流动作保护器使用指南
剩余电流动作保护器使用指南伴随着农业机械化的大力推广，烘干机、扬谷机等各类电动农机设备也如雨后春笋般发展起来，成为农业机械化生产必不可少的生产工具。
新型农业生产电器设备的推广应用也伴随着农村触电伤亡事故的频频发生，由于对新设备使用不当、或是忙于生产忽视了电器设备安检维护、或是生产加快导致绝缘老化破损，农忙季节人身伤亡事故不乏先例。
加上近年来农村照明用电、家用电器的发展，农忙时节，各类家用电器使用频繁，也给农村农业安全用电带来隐患。
为了保障用电人员的人身设备安全，正确使用剩余电流动作保护器不失为一项有效措施。
在具体预防技术措施上：有采用农村综合变中性点不接地运行;低压线路安装分路触电保安器;电动农机设备安装单机触电保安器;积极推广家用触电保安器等措施。
总保护、中级保护及三相动力电源用电设备的剩余电流末级保护，宜采用具有漏电、短路及过负荷保护功能的剩余电流断路器。
单相剩余电流末级保护，应选用剩余电流保护和短路保护的剩余电流断路器。
剩余电流动作保护器的安装应符合制造厂说明书的要求，安装在通风、干燥、无尘、无有害气体，应避开强电流电线和电磁器件，避免磁场干扰;作总保护的剩余电流动作断路器应装在配电屏前，以便操作和观察。
作末端保护的剩余电流动作断路器可与电能计量表、熔断器装于同一表箱内，剩余电流动作断路器应装于熔断器下方;保护器接线应正确，进线就是单独的进线，出线就是单独的出线，不能为了节省材料借接导线。
进出线也不能反接;组合式剩余电流动作保护装置的零序电流互感器为穿心式时，应尽量远离有磁场的电器，距离不得小于200毫米，其穿越的主回路电线应并拢穿过，且在互感器两端的长度不短于150毫米。
这主要是为了防止在正常情况下不平衡磁通引起误动作。
保护器外接控制回路的电线，应采用单股铜芯绝缘线，其截面不应小于1.5平方毫米。
漏电继电器的电源进线应从交流接触器主触点前端引取，电源进线最好用刀闸开关控制;剩余电流动作保护器安装后应进行如下检测：带负荷分、合开关3次，不得误动作。
剩余电流动作保护器运行管理制度（4篇）
剩余电流动作保护器运行管理制度第一章总则第一条目的和依据为了确保剩余电流动作保护器的正常运行，提高电气设备的安全性能，制定本管理制度。
本制度依据《剩余电流动作保护器技术规范》等相关法律法规，规定了剩余电流动作保护器的运行管理要求和措施。
第二条适用范围本管理制度适用于单位内部电气设备的剩余电流动作保护器的运行管理、检测、维修和记录。
第二章剩余电流动作保护器的基本要求第三条剩余电流动作保护器的选择和配备1.根据电气设备的特殊要求和实际使用情况，选用与之匹配的剩余电流动作保护器。
2.剩余电流动作保护器的额定电流应与被保护电气设备的额定电流相匹配。
3.剩余电流动作保护器应符合国家标准或相关技术规范的要求，并具有合格的检测证书。
第四条剩余电流动作保护器的安装和调试1.剩余电流动作保护器的安装应由具有相应资质的电工人员进行，确保连接正确、牢固可靠。
2.剩余电流动作保护器的调试应按照使用说明书进行，确保其正常工作。
第三章剩余电流动作保护器的运行管理第五条剩余电流动作保护器的监测和检测1.定期进行剩余电流动作保护器的监测和检测，发现异常及时处理。
2.使用专业的测量仪器进行剩余电流动作保护器的检测，确保其灵敏度和动作可靠。
3.记录剩余电流动作保护器的测试结果，包括动作时间、动作电流等，并妥善保存。
第六条剩余电流动作保护器的维修和更换1.剩余电流动作保护器出现故障时，应立即停止使用，并由维修人员进行检修。
2.剩余电流动作保护器的更换应按照操作规程进行，确保替换的保护器能够正常工作。
第七条剩余电流动作保护器的保养1.剩余电流动作保护器应保持清洁、干燥，防止灰尘和湿气侵入。
2.定期检查剩余电流动作保护器的接线端子，确保端子紧固可靠。
第八条剩余电流动作保护器的记录1.对剩余电流动作保护器的检测、维修、更换等工作，应做好详细的记录。
2.记录应包括剩余电流动作保护器的型号、出厂日期、检测结果、维修情况等。
第四章管理措施第九条职责分工单位应明确剩余电流动作保护器的管理人员，并明确其职责和权限。
浅析低压配电系统中剩余电流动作保护器的使用
浅析低压配电系统中剩余电流动作保护器的使用摘要：结合《低压配电设计规范》GB50054-2011相关条款，从剩余电流动作保护器在低压配电系统中所起的作用等角度阐述了其使用的防护目的及作用、参数整定、型式选择等。
关键词：剩余电流动作保护器接地故障直接接触间接接触防电击防电气火灾目前，随着低压供电设备的种类和数量的不断增加，人身电击事故和电气火灾事故在现实生活中时有发生，这两种事故已成为用电安全中的重要问题。
剩余电流动作保护器简称剩余电流保护器（RCD），其功能是检测供电回路的剩余电流，将其与基准值相比较，当剩余电流超过该基准值时分断被保护电路。
在低压配电系统中装设剩余电流动作保护装置，是防止直接和间接接触电击事故，以及防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏的有效技术措施。
1、直接接触防护在直接接触电击事故的防护中，剩余电流保护装置只作为直接接触电击事故基本防护措施的补充保护措施（不包括对相与相、相与N线间形成的直接接触电击事故的保护）。
用于直接接触电击事故防护时，应选用一般型（无延时）的剩余电流保护装置。
其额定剩余动作电流不超过30mA。
《低压配电设计规范》GB50054-2011第5.1.12条：额定剩余动作电流不超过30mA的剩余电流动作保护器，可作为其他直接接触防护措施失效或使用者疏忽时的附加防护，但不能单独作为直接接触防护措施。
假如其他防直接接触电击的措施因各种原因失效，例如家用电器电源插头线上的绝缘破损芯线外露，又如防护用的遮栏被人挪走，人体不慎接触到带电导体，这时如果回路上装有额定动作电流不大于30mA的瞬动RCD，则这时RCD还可以迅速切断电源避免电击伤亡事故。
额定动作电流l△n为30mA的RCD额定不动作电流l△n0=0.5×l△n=15mA，它应大于被保护回路的正常泄漏电流，并且留有裕量，以适应长时间使用之后回路绝缘电阻降低、用电设备增加、电压正偏差以及气候变化等因素引起的泄漏电流增大。
人民电器 RDB5LE-40Y系列剩余电流动作断路器 使用说明书
SERIESR DB5LE-40Y系列剩余电流动作断路器符合标准：G B/T16917.1警告1 剩余电流动作断路器对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。
2 剩余电流动作断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁用相线和中性线直接短路或用相线触碰接地装置的试验方法，避免人身伤害。
3 剩余电流动作断路器主要功能是对有致命危险的人身触电提供间接接触保护,额定剩余动作电流不超过0.03A的剩余电流动作断路器在其他保护措施失效时，也可以作为直接接触电击事故基本防护措施的补充保护措施(不包括对相与相、相与N线间形成的直接接触电击事故的保护), 但不能作为唯一的直接接触保护。
4 严禁湿手操作剩余电流动作断路器，否则可能发生电击事故。
注意1 剩余电流动作断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 剩余电流动作断路器安装位置应避开磁场干扰。
3 漏电断路器安装时必须严格区分中性线(N)和保护线(PE),经过剩余电流动作断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入剩余电流动作断路器。
4剩余电流动作断路器的漏电，过载保护特性均由制造厂整定, 在使用中不可随意调整，以免影响性能。
5 耐压测试：本剩余电流动作断路器出厂前已按标准规定进行耐压测试。
若安装前必须进行复测确认时, 请务必注意：因剩余电流动作断路器自带电子组件板,所以，两个进线端子(闭合状态)和两个出线端子(任何状态)之间不能测试，以避免电子元件损坏。
6本产品接线时，进线从上方接入，出线从下方接出导线伸入接线孔后拧紧接线螺钉，拧紧导线的扭矩为1.5N·m,使导线不得松动、拔出、裸露铜导线不能露在接线端外。
7本产品接触板为铜或铜合金，用户接铝导线时请采用铜铝过渡，搪锡或者加装铜接线鼻，以免导致铜铝直接接触造成点化学腐蚀导致接线松动，接触电阻增大而烧损线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剩余电流动作保护器的使用
种有效防止人身电击伤亡事故的措施，已在农村广泛使用和推广。
正确理解保护器在配电系统中的作用，对加强低压电网的管理，提高供电的可靠性、安全性具有十分重要的意义。
关键词：剩余电流动作保护器保护方式
剩余电流动作保护器一般简称为保护器，现作为一种有效防止人身电击伤亡事故的措施，已在农村广泛使用和推广。
正确理解保护器在配电系统中的作用，对加强低压电网的管理，提高供电的可靠性、安全性具有十分重要的意义。
1、剩余电流动作保护器使用要求
装设剩余电流动作保护器的低压电网必须是电源中性点直接接地系统。
农村低压电力网基本上采用的是TT系统，即配变低压侧中性点直接接地，网络内所有受电设备的外露可导电部分用保护接地线（PE 线）接至电气上与电力系统的接地点无直接关连的接地极上。
在实际工作中应注意：
（1）电网中的N线不得有重复接地现象，并应保持与相线相同的良好绝缘。
（2）照明以及其他单相负荷应尽量均匀分配到三相上，并能随负荷变化及时作出调整，当低压线路为地埋线时，三相长度应尽量接近。
（3）架空线路，应定期做好树木清障工作。
（4）农村生活照明户内线路状况较差，属于农网改造自筹范畴，
应积极采取减少线路漏电的措施。
2、剩余电流动作保护器的保护方式
2.1直接接触保护
防止人体直接触及电气设备的带电导体而造成的触电伤亡事故。
此类型的保护器应选择灵敏度较高的一般动作型（无延时）的保护器，额定剩余动作电流值I△n30MA.
选取这样的配置，是因为在生理学中，当人体触电后，外来大电流冲击人体时，心脏的正常搏动必然受到影响。
如果触电电流和通电时间超过某一极限时，心脏的正常搏动就会扰乱，失去泵血功能，导致死亡。
根据实验研究，健康的心脏两个搏动周期之间约有0.1s的间歇时间，就一般人的体重而言，50mA将引起破坏性心室颤动，30MA具有一定安全性不会引起危险的心室颤动。
2.2间接接触保护
在装设防间接接触保护器的用电设备，在实际运行中，保护器额定剩余动作电流选取大于30MA，额定动作时间选取大于0.1s，这样配置保护器在发生漏电故障时能准确、及时动作，退出系统确保人身安全，一个非常重要前提就是接地线的选取与安装及对接地电阻的要求。
（1）设备的接地装置应作防腐处理。
（2）接地线的装设应严格按照设计施工，符合规程要求。
（3）台区管理工作中，定期检查设备的接地装置，发现问题及时处理。
3、剩余电流动作保护器在农村电网中的使用
农村配电网络容量较小，负荷分布比较分散，但总体上低压电网大致可分为三层：配变台区、分支配电箱、用户端。
三级保护是直接接触保护与间接接触保护相互结合使用的一种形式。
按照农村低压电网状况在供电线路的首端、中段与末端这三层分别装设不同类型的保护器。
在线路末端的直接接触保护的要求，安装动作电流为30MA的一般型（无延时）保护器。
首端与中段按间接接触保护，应装设动作特性协调配合的保护器。
首端作为系统的第一级保护，保护器额定剩余电流值，宜选用可调档次，规程规定其最大值：漏电流较小的电网为75mA/200mA，漏电流较大的电网为100mA/300mA，对保护完善的系统可增至500mA.中段作为分路保护，保护器的额定剩余电流值，选取介于上级与下级保护器额定剩余动作电流值之间。
分断动作时间的选取，上一级保护器应选用延迟动作型保护器，其分断时间应比下一级保护器的分断时间至少增加0.2s.
这样网路的三级保护在动作电流、动作时间上相互配合，末端受电设备发生故障时，第三级保护器动作；网路末端发生故障时，中级保护动作；网路中段发生故障时，总保护动作，以缩小事故停电范围。
总之农村低压电网中，剩余电流动作保护器是网络中防因设备漏电造成人身触电伤亡事故的一道防火墙。
此外，因为保护器能及时隔离故障设备而成为网络中防止因漏电引起电气火灾及设备损坏事故的一种技术措施。
保护器运行正常与否关系的到人身、设备的安全。
在低压电网的日常管理工作中，三级保护器的维护是一项非常重要的任务，保护
器投运率与运行可靠性能直接反映出低压电网的安全状况和管理水平。
