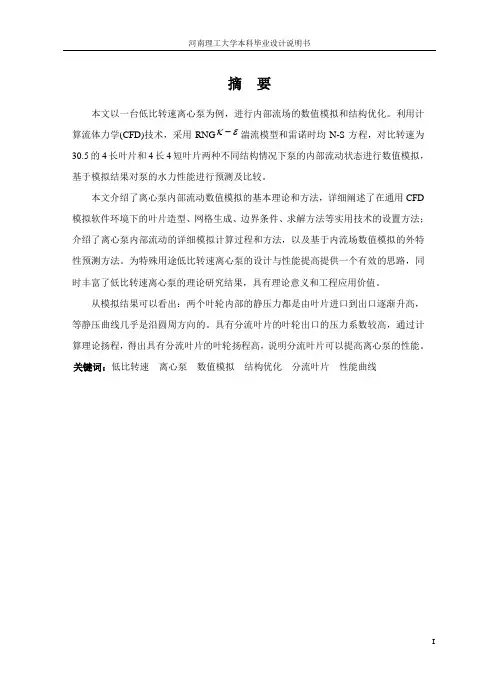

摘要本文以一台低比转速离心泵为例,进行内部流场的数值模拟和结构优化。

利用计算流体力学(CFD)技术,采用RNGκε-湍流模型和雷诺时均N-S方程,对比转速为30.5的4长叶片和4长4短叶片两种不同结构情况下泵的内部流动状态进行数值模拟,基于模拟结果对泵的水力性能进行预测及比较。

本文介绍了离心泵内部流动数值模拟的基本理论和方法,详细阐述了在通用CFD 模拟软件环境下的叶片造型、网格生成、边界条件、求解方法等实用技术的设置方法;介绍了离心泵内部流动的详细模拟计算过程和方法,以及基于内流场数值模拟的外特性预测方法。

为特殊用途低比转速离心泵的设计与性能提高提供一个有效的思路,同时丰富了低比转速离心泵的理论研究结果,具有理论意义和工程应用价值。

从模拟结果可以看出:两个叶轮内部的静压力都是由叶片进口到出口逐渐升高,等静压曲线几乎是沿圆周方向的。

具有分流叶片的叶轮出口的压力系数较高,通过计算理论扬程,得出具有分流叶片的叶轮扬程高,说明分流叶片可以提高离心泵的性能。

关键词:低比转速离心泵数值模拟结构优化分流叶片性能曲线AbstractThe flow field of a low specific speed centrifugal pump was simulated using of computational fluid dynamics (CFD) technology to analyze the pump performance and to optimize pump structure. The RNGκε-turbulence model and the Reynolds-Averaged Navier—Storkes equations were used to study the flow field of pump. The structure effect on the flow condition was analyzed by simulating two different low specific speed pump with four-long blades and four-long four-short blades were simulated. Hydraulic performance of the pump was compared and predicted based on the simulation results.The basic theory and methods in numerical simulation of centrifugal pump flow were introduced in this paper, the setting methods of CFD simulation software in the general environment of the blade shape, mesh generation, boundary conditions, solution of practical skills were detailed;And the process and methods of simulation of the centrifugal flow were introduced, and the forecasting methods based on the numerical simulation of flow field characteristics was contained in it. And an effective line of thought for special use of low specific speed centrifugal pump designing and performance improving were provided, at the same time, the low specific speed centrifugal pump of the theoretical results with theoretical and engineering application value were enriched.From the simulation results ,we can observed that: Two impeller static pressure within the blades are gradually increased from inlets to outlets, and static pressure curve is almost along circular direction. The impeller with splitter blades have a higher pressure coefficient, by calculating the theoretical head we know that impeller with splitter blades have high head,so the splitter blades can improve the performance of centrifugal pump.Key words:low specific speed centrifugal pump numerical simulation structural optimization splitter blade performance curve目录1.绪论 (1)1.1课题的研究目的和意义 (1)1.2国内外研究现状及发展概况 (1)1.3离心泵优化设计方法 (3)1.3.1 速度系数法优化设计 (4)1.3.2 损失极值法优化设计 (4)1.3.3 准则筛选法优化设计 (4)1.3.4 基于流场研究的优化设计 (4)1.4低比速离心泵叶轮优化设计趋势 (5)1.5本文主要研究工作 (6)2.数值模拟基本理论 (7)2.1计算流体力学基础 (7)2.2流场计算的基本方程 (10)2.2.1 质量守恒方程 (10)2.2.2 动量守恒方程 (11)2.2.3 能量守恒方程 (11)2.3FLUENT软件介绍 (12)2.3.1 程序的结构 (12)2.3.2 FLUENT程序可以求解的问题 (14)3.3用FLUENT程序求解问题的步骤 (15)3.低比转速离心泵模型建立及网格划分 (18)3.1低比转速离心泵的特点 (18)3.2分别建立两种叶轮结构的计算模型 (19)3.3G AMBIT划分网格 (21)3.4边界条件类型设定 (23)3.5输出网格 (25)4.FLUENT模拟计算 (26)4.1不带分流叶片FLUENT计算 (26)4.2带分流叶片FLUENT计算 (38)5.计算结果分析 (40)5.1创建等值面 (40)5.2绘制压力分布图 (41)5.3绘制速度云图 (43)5.4绘制速度矢量图 (45)5.5绘制湍动能图 (47)5.6计算理论扬程 (49)5.7结论 (51)6.绘制优化后泵的性能曲线 (52)6.1泵在变工况情况下的压力分布 (52)6.2绘制性能曲线 (54)6.3结论 (55)7.总结与展望 (56)致谢 (57)参考文献 (58)1.绪论1.1 课题的研究目的和意义泵作为一种提供流体能量的通用机械,在各种类型的泵中,离心泵的应用最广,它是利用离心力的作用增加水体压力并使之流动的一种泵。

毕业设计(论文)-离心泵的设计及其密封(含图纸) 1模板

毕业设计(论文)-离心泵的设计及其密封(含图纸) 1模板

题目离心泵的设计及其密封摘要:在当今社会离心泵的应用是很广泛的,在国民经济的许多部门要用到它。

在供给系统中几乎是不可缺少的一种设备。

在泵的实际应用中损耗严重,特别是化工用泵在实际应用中损耗,主要是轴封部分,在输送过程中由于密封不当而出现泄漏造成重大损失和事故。

轴封有填料密封和机械密封。

填料密封使用周期短,损耗高,效率低。

本设计使用机械密封。

主要以自己设计的离心泵为基础,对泵的密封进行改进,以减少损耗,提高离心泵寿命。

本设计其主要工作内容如下,自己设计一台扬程为40m,流量为100m3/h的离心泵。

电机功率为7.5kw,转速为2900r/min,.在0—800C工作环境下输送带杂质液体的离心泵的机械密封。

关键词:泵填料密封离心泵机械密封Centrifugal pump design and sealingAbstract: In today's society, the centrifugal pump is applied widely in the national economy, many departments should use it. In the supply system is almost an indispensable equipment. The practical application in pump industry, especially with serious loss in actual application of pump shaft seals, mainly is loss in the process of conveying, due to improper seal leakage caused heavy losses and accidents. Shaft seals have packing seal and mechanical seal. Packing seal use short cycle, the loss is high. Efficiency is low. This design USES mechanical seal. Mainly in their design based on centrifugal pump, and the improved seal pump, in order to reduce loss, improve the centrifugal pump life. This design is the main content of work, design a head for 40 MB, flow 100m/h of centrifugal pump. Electric power is 7.5 kw, speed for 2900r/min, the 0-80 C work environment impurity liquid conveyer belt of centrifugal pump mechanical seal.Keywords: pump packing seal centrifugal pump mechanical seal二离心泵的工作原理以及方案选择2.1 离心泵的工作原理离心泵工作前,先将泵内充满液体,然后启动离心泵,叶轮快速转动,叶轮的叶片驱使液体转动,液体转动时依靠惯性向叶轮外缘流去,同时叶轮从吸入室吸进液体,在这一过程中,叶轮中的液体绕流叶片,在绕流运动中液体作用一升力于叶片,反过来叶片以一个与此升力大小相等、方向相反的力作用于液体,这个力对液体做功,使液体得到能量而流出叶轮,这时候液体的动能与压能均增大。

离心泵水力设计

离心泵水力设计

离心泵水力设计课程设计及指导书(一)离心泵水力设计任务书1 设计目的掌握离心式叶轮和进、出水室水力设计的基本原理和基本方法.加深对课堂知识的理解,培养学生进行产品设计、水泵改造及科学研究等方面的工作能力。

2 设计参数及有关资料(1)泵的设计参数:(可自选一组参数设计,也可参照给出的参数变更局部参数设计,每个人必须选择不同的参数进行设计)1.m h rpm n m H h m Q a 3.3,2900,60,/373=∆=== 2.m h rpm n m H h m Q a 44.5,1450,16,/903=∆=== 3.900,1430,24,/663====C rpm n m H h m Q 4.900%,80,2900,48,/1453=====C rpm n m H h m Q η 5.m 5,2970,5.18,/12====SZ H rpm n m H s l Q 泵的安装高度 6.m h rpm n m H s l Q r 13.2,2870,10,/3.2=∆=== 7.m rpm n m H h m Q 6.2h ,1450,5.32,/170r 3=∆=== 8. %60,2h ,2900,20,/20r 3==∆===ηm rpm n m H h m Q(2)工作条件:抽送常温清水。

(3)配用动力:用电动机作为工作动力。

3 设计内容及要求(1)设计内容。

包括以下几个方面:l )、离心泵结构方案的确定。

2)、离心泵水力过流部件(进水室、叶轮、压水室)主要几何参数的选择和计算。

3)、叶轮轴面投影图的绘制。

4)、螺旋形压水室水力设计。

(2)要求。

包括以下几个方面:l )、用速度系数法和解析计算法进行离心泵水力设计。

2)、绘出压水室设计图。

3)、编写设计计算说明书。

4 设计成果要求(1)计算说明书应做到字迹工整、书面整洁、层次分明、文理通顺。

文中所引用的重要公式、论点及结论均应交待依据。

一种提高双吸泵性能的设计方法

一种提高双吸泵性能的设计方法

表2 轮毂直径
105 105
出口宽度 22 19.7
叶轮直径 380 390
因计算比转速较低,考虑根据加大流量法提高比转 速,从而提高叶轮效率的方法,现要寻找近似的水力模型, 利用相似换算,对水力图进行部分修改,从而满足设计要 求。经过查找以往已设计过的水力模型,初步确定采用尺 寸相近的已设计过的某水力模型作为模型泵进行修改。两 种规格尺寸对比如表 3:mm。
表3
首级叶轮 入口 轮毂 出口 叶轮 次级叶轮 入口 轮毂 出口 叶轮 (双吸) 直径 直径 宽度 直径 (单吸) 直径 直径 宽度 直径
假定 F峪=4065mm2(是经过若干次试验、计算后得出 的),代入公式四、五,求得流量系数为 0.05,扬程系数为 0.6 时,
=384m3/h
于次级叶轮 由公式一、二、三得:
泵类产品研发。
表1
系数
主要考虑效率 兼顾效率和汽蚀 主要考虑汽蚀
K05耀5.5
2.1.2 进口直径 D(j mm) 叶轮轴径(预估)85mm 左右,轮毂(穿轴)直径 dh 预计 105mm 左右,
Dj 首=
=
=167.1mm,取整并考虑
余量,得 Dj 首=170mm
Dj 次=
关键词院双吸泵;水力性能;设计方法;数值模拟
0 引言 国内某石化企业需要引进脱丙烷塔进料泵,该泵性能 参数为:流量 Q=380m3/h,扬程 H=380m,效率 70%,必须汽 蚀余量 NPSHr=4.5m。 1 总体参数 1.1 比转速 首级叶轮比转速
根据《现代泵理论与设计》,用速度系数法初步计算叶 轮的主要尺寸。
浊m=0.87(经验值圆盘损失(9%)+轴承损失+密封损失 (2%)+其他损失(2%))

离心泵设计毕业设计论文

离心泵设计毕业设计论文

离心泵设计毕业设计论文i目录第一章离心泵的概论 (1)1. 1 离心泵的基本构造 (1)1. 2 离心泵的过流部件 (2)1. 3 离心泵的工作原理 (2)1. 4 离心泵的性能曲线 (3)第二章离心泵的应用 (5)2. 1 离心泵在工业工程的应用 (5)2. 2 离心泵在给水排水及农业工程中用 (6) 2. 3 离心泵在航空航天和航海工程中的应用 (7) 2. 4 离心泵在能源工程中的应用 (9)第三章离心泵的拆装 (11)3. 1 离心泵的结构图 (11)3. 2 离心泵一般拆卸步骤 (11)3. 3 离心泵的拆卸顺序 (11)3. 4 离心泵拆卸注意的事项 (12)3. 5 离心泵的装配 (12)第四章常见故障原因分析及处理 (13)4. 1 离心泵启动负荷 (13)4.2 泵不排液 (13)4.3 泵排液后中断 (13)4. 4 流量不足 (13)4. 5 扬程不够 (13)4. 6 运行中功耗大 (14)4. 7 泵振动或异常声响 (14)4. 8 轴承发热 (14)4. 9 轴封发热 (15)4. 10 转子窜动大 (15)4. 11 发生水击 (15)4. 12 机械密封的损坏 (15)4. 13 故障预防措施 (18)小结 (19)致谢 (20)参考文献 (21)第五章英文翻译 (22)ii1第一章离心泵概论1.1离心泵的基本构造离心泵的基本构造是由六部分组成的分别是叶轮,泵体,泵轴,轴承,密封环,填料函。

图1.1 离心泵(1)叶轮是离心泵的核心部分,它转速高出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑,以减少水流的摩擦损失。

(2)泵体也称泵壳,它是水泵的主体。

起到支撑固定作用,并与安装轴承的托架相连接。

(3)泵轴的作用是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的主要部件。

(4)轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。

离心泵毕业设计

离心泵毕业设计

x x x x x x x大学毕业设计(论文)题目单级单吸离心泵设计学院 xxxxxxxxxxxxxxx专业班级 xxxxxx学生姓名 xxxxxxxxxxxxxxx指导教师 xxxxxxxxxxxxx成绩x 年x月x 日摘要离心泵是一种用量最大的水泵,在给水排水及农业工程、固体颗粒液体输送工程、石油及化学工业、航空航天和航海工程、能源工程和车辆工程等国民经济各个部门都有广泛的应用。

在此设计中,主要包括单级单吸清水离心泵的方案设计,离心泵基本参数选择、离心泵叶片的水力设计、离心泵压水室的水利设计、离心泵吸水室的水利设计。

以及进行轴向力及径向力的平衡,最后要进行强度校核。

泵设计的最大难点就是泵的密封,本次设计采用的新式的填料密封,它可以根据压力的改变来改变密封力的装置。

关键词:离心泵;叶片;压水室;吸水室AbstractCentrifugal pump is a kind of the most consumable in pumps, water drainage and in agricultural engineering, solid particles liquid transportation engineering, oil and chemical industry, aerospace and Marine engineering, energy engineering and vehicle engineering, etc all departments of national economy is widely used.In this design, including single-stage single-suction clean water centrifugal pump design, the basic parameters centrifugal pump, centrifugal pump hydraulic design of leaves, water pump pressurized water chamber design, the water pump suction chamber design. As well as axial force and radial force balance, and finally to the strength check.The biggest difficulty pump design is the design of the pump seal, the new packing seal it can according to the change of the pressure to change the device sealing force.Keywords:Centrifugal pump;Leaves; Pressurized water chamber; Suction chamber目录摘要 (I)Abtract (III)第1章绪论 (1)1.1 选此课题的意义 (1)1.2 本课题的研究现状 (1)1.3 本课题研究的主要内容 (1)第2章泵的基本知识 (3)2.1 泵的功能 (3)2.2 泵的概述 (3)2.2.1 离心泵的主要部件 (3)2.2.2 离心泵的工作原理 (4)2.3 泵的分类 (4)第3章离心泵的水力设计 (5)3.1 泵的基本设计参数 (5)3.2 泵的比转速计算 (5)3.3 泵进口及出口直径的计算 (5)3.4 计算空化比转速 (5)3.5 泵的效率计算 (6)3.5.1 水力效率 (6)3.5.2 容积效率 (6)3.5.3 机械效率 (6)3.5.4 离心泵的总效率 (6)3.6 轴功率的计算和原动机的选择 (6)3.6.1 计算轴功率 (6)3.6.2 确定泵的计算功率 (7)3.6.3 原动机的选择 (7)3.7 轴径与轮毂直径的初步计算 (7)3.7.1 轴的最小直径 (7)3.7.2 轮毂直径的计算 (8)3.8 泵的结构型式的选择 (9)第4章叶轮的水力设计 (10)4.1 确定叶轮进口速度 (10)4.2 计算叶轮进口直径 (10)4.2.1 先求叶轮进口的有效直径D0 (10)4.2.2 叶轮进口直径 (11)4.3 确定叶轮出口直径 (11)4.4 确定叶片厚度 (11)4.5 叶片出口角的确定 (12)4.6 叶片数Z的选择与叶片包角 (12)4.7 叶轮出口宽度 (12)4.8 叶轮出口直径及叶片出口安放角的精确计算 (13)4.9 叶轮轴面投影图的绘制 (13)4.10 叶片绘型 (14)第5章压水室的水力设计 (17)5.1 压水室的作用 (17)5.2 蜗型体的计算 (17)5.2.1 基圆直径的确定 (17)5.2.2 蜗型体进口宽度计算 (18)5.2.3 舌角 (18)5.2.4 隔舌起始角 (18)5.2.5 蜗形体各断面面积的计算 (18)5.2.6 扩散管的计算 (19)5.2.7 蜗形体的绘型 (19)第6章吸水室的设计 (21)6.1 吸水室尺寸确定 (21)第7章径向力轴向力及其平衡 (22)7.1 径向力及平衡 (22)7.1.1 径向力的产生 (22)7.1.2 径向力的计算 (22)7.1.3 径向力的平衡 (22)7.2 轴向力及平衡 (23)7.2.1 轴向力的产生 (23)7.2.2 轴向力计算 (23)7.2.3 轴向力的平衡 (24)第8章泵零件选择及强度计算 (25)8.1 叶轮盖板的强度计算 (25)8.2 叶轮轮毂的强度计算 (25)8.3 叶轮配合的选择 (26)8.4 轮毂热装温度计算 (27)8.5 轴的强度校核 (27)8.6 键的强度计算 (29)8.6.1 工作面上的挤压应力 (29)8.6.2 切应力 (30)8.7 轴承和联轴器的选择 (30)第9章泵体的厚度计算 (32)9.1 蜗壳厚度的计算 (32)9.2 中段壁厚的计算 (32)第10章泵的轴封 (33)10.1 常用的轴封种类及设计要求 (33)10.2 填料密封的工作原理 (33)10.3 传统填料密封结构及其缺陷 (34)10.3.1 传统填料密封结构 (34)10.3.2 传统填料密封的不足 (34)10.4 填料密封的结构改造 (34)结论 (35)参考文献 (37)致谢 (39)第1章绪论1.1 选此课题的意义泵是一种应用广泛、耗能大的通用流体机械,我国每年各种泵的耗电量大约占全国总耗电量的20%,耗油量大约占全国总耗油量的50%。

双吸离心油泵的结构及其机械密封设计

双吸离心油泵的结构及其机械密封设计

本科生毕业设计题目:双吸离心油泵的结构及其机械密封设计学生姓名:杨玉政学号: 201108016216学院:机械与控制工程学院专业班级: 2011级机械本科二班指导教师:马立安2015年5月15日摘要离心泵在工业和农业各部分使用非常广泛,双吸单级泵实际上等于将两个相同的叶轮背靠背地装在一根轴上并联地工作这种泵流量大能自动平衡轴向力。

双吸离心泵是从叶轮两面进水的离心泵,因泵盖和泵体是采用水平接缝进行装配的,又称为水平中开式离心泵。

与普通离心泵相比,效率高、流量大、扬程较高。

双吸单级泵一般采用半螺旋形吸入室。

运行平稳优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。

从电机的选择计算、轴的选择计算、叶轮的尺寸以及水泵的外形尺寸的确定,基本上解决了泵的大体结构,在其它部件中,连接法兰、叶轮螺母等都是根据具体位置来计算设计的,根据泵工作的环境和轴经的大小选择机械密封以满足工作要求。

轴封可选用机械密封或填料密封,能保证8000小时运行无泄漏。

关键词:离心泵;结构;密封AbstractCentrifugal pumps in various parts of industry and agriculture is widely used single-stage double-suction pumps in fact equivalent to two of the same impeller mounted back to back to work in a parallel axis that can automatically balance traffic flow pump axial force. Double suction centrifugal pump from the two sides of the water centrifugal pump impeller, pump cover and pump body horizontal seam is adopted to assembly, also known as horizontal split-case centrifugal pump. Compared with common centrifugal pump, high efficiency, large flow, high lift Single-stage double-suction pumps generally use the semi-spiral suction chamber. Smooth operation optimization design of double suction impeller to minimize the axial force, and have excellent hydraulic performance of leaf type, and the precision casting, pump shell surface and the surface of the impeller is extremely guanghua has significant anti cavitation performance and high efficiency .Calculated from the motor of choice, the choice of axis calculations, the pump impeller size and shape to determine the size, basically to solve the general structure of the pump, in other parts, the connection flange, impeller nuts are all calculated based on specific location designed to work under the pump shaft by the size of the environment and select mechanical seal to meet the job requirements. Choose mechanical seals or packing seal of the shaft sealing system. Can guarantee 8000 hours running without leakage.Key words :Centrifugal pump; Structure;Seal目录第一章 引言 (1)1.1 离心泵的发展前景 (1)1.2 各种离心泵的的工作环境 (2)第二章 泵的结构设计 (4)2.1 简述泵的工作原理和结构设计 (4)2.2 估算泵的效率 (5)2.3 轴功率和原动机功率 (6)2.4 泵的基本参数的确定 (7)2.4.1 确定泵的进口直径 (7)2.4.2 确定泵的出口直径 (8)2.4.3 泵转速的确定 (8)2.5 叶轮结构设计及主要尺寸计算 (9)2.5.1 叶轮的材料选择 (9)2.5.2 叶轮结构型式的确定 (10)2.5.3 叶轮轮毂直径h d 的计算 (11)2.5.4 叶轮进口直径j D 的计算 (12)2.5.5 叶轮外径的计算 (13)2.5.6 叶轮出口宽度的计算 (13)2.5.7 叶轮强度计算 (13)2.6 轴的设计计算 (16)2.6.1 扭矩的计算 (16)2.6.2 根据扭矩计算泵轴直径的计算 (16)2.6.3 画出轴的受力简图如图2-9所示 (17)2.6.4 轴的强度计算 (18)2.6.5 轴的弯矩图 (21)2.6.6 轴整体结构图 (21)2.7 压出室和吸入室的水力设计 (21)2.7.1 压出室的水力设计 (21)2.7.2 涡形体的各断面面积 (22)2.7.3 涡室进口宽度3b (23)2.8 吸入室的选择 (23)2.8.1 吸入室的作用 (23)2.8.2 吸入室的分类 (24)第三章泵的轴封设计计算 (25)3.1 常用的轴封结构及其特点 (25)3.1.1 常用的轴封结构 (25)3.1.2 轴封结构的特点 (25)3.2 机械密封的概念组成及其工作原理 (27)3.2.1 机械密封的基本概念: (27)3.2.2 机械密封的组成: (27)3.2.3 机械密封的工作原理 (27)3.3 机械密封的计算 (28)3.3.1 端面比压的计算和弹簧比压的选择 (28)3.3.2 机械密封型号的选择 (28)3.3.3 机械密封的材料选择例表3-2 (29)总结 (31)致谢 (32)参考文献 (33)第一章引言1.1 离心泵的发展前景泵在国内是应用相当广泛的能用机械产品,不管是农业机械,还是工业机械,应用都很普通。

双吸离心泵及泵站工艺设计共32页文档

双吸离心泵及泵站工艺设计共32页文档

口或下一级叶轮吸入口。 使叶轮内具有稳定的相对运动,以减小叶轮
压水室设计
压水室平面投影图:
第二章 结构设计
一.技术设计总图初定 在水力设计完成之后,应该进行装配图的总体设计,包括泵的布置形式,零件
结构,零件型号选择,比较立式,卧式两种布置形式的泵体结构,为了结构简单,便 于机组的拆装,检修,采用卧式布置。 1.主轴的结构设计:在设计泵的结构时,应该首先考虑泵轴的结构设计,由于泵轴上所装 零件的不同就决定了泵轴的不同的轴颈系列,要考虑到槽倒圆,倒角等。同时,轴的 轴向尺寸是由零件装配尺寸、以及零部件之间所需间隙尺寸所决定的。因此泵轴的设 计只能是先确定轴的径向尺寸。
F—L曲线
3.作中间流线
b 1b 2
Rb1 Rb2
3.叶片绘型:
(1) 绘型原理:在一流面上,其上有一条流线。用一组夹角为
5°的轴面和一组垂直轴线的平面去截流面,使之在流面上构成小扇行方
格网,并且令小扇行的的轴面流线长度
,和圆周方向上的长度
相等,当所分的这些小扇行足够小时,则可以把流面上的曲面扇行,近似
西华大学能环学院2019届本科 毕业设计答辩

目:150
业:热能与动力工程
指 导 教 师:
泵站工艺设计
设计参数
流量Q=160m3/h 扬程H=100m 转速n=2950r/min 效率η 85% 必须空蚀余量(NPSH)=5.5m
3
设计任务:
1.完成叶轮、压水室等的水力设计 2.完成泵的总体结构设计,绘制总装图及 3.对泵主要零部件进行强度校核; 4. 取水泵站的工艺设计。
3.叶轮宽度 :
D0
D =02D e 2 =d 0.h 2 01 438 0 .0 8 2 3 3 2 0 .0 6 2 0 .1 0 2 m

新建卧式双吸双级离心泵停泵水力过渡过程分析

新建卧式双吸双级离心泵停泵水力过渡过程分析

71INSTALLATION2023.7刘少锋(山西博科慧通科技有限公司 太原 030006)摘 要:为确保新建泵站的供水安全,本文基于梯级供水泵站水资源调度运行分析决策支持平台,对卧式双吸双级离心泵停泵水力过渡过程进行数值模拟和计算分析,对1/2台水泵向三级泵站蓄水池供水两种情况下的水锤问题进行了探讨,并提出了有针对性的防护措施和建议。

关键词:泵站 卧式双吸双级离心泵 停泵水力过渡过程 数值模拟 水锤中图分类号:TU991.39 文献标识码:B 文章编号:1002-3607(2023)07-0071-02新建卧式双吸双级离心泵停泵水力过渡过程分析1 工程概况郭壁供水改扩建工程位于山西晋城市泽州县境内,改扩建后的郭壁供水工程供水能力将达到城镇生活供水2920万m 3/a,农业灌溉供水746万m 3/a。

本工程主要建设内容有:新建水源地工程、新建一级泵站及管道工程、新建东属2万m 3蓄水池、新建北石店输水支管、新建35kV 双回输电线路、改造一、二级提水泵站及10kV输电线路、扩建改造三级泵站和焦庄变电站[1]。

新建一级泵站位于原一级泵站西偏北100m处,主、副泵房采用“一”字形布置,安装6台水泵(4用2备), 提水总流量1.12m 3/s。

水泵型号为YXKK500-4卧式双吸双级离心泵,水泵安装高程549.8m,水泵额定功率1000kW,额定转速1480r/min,水泵转动惯量为28kg/m 2(工频)/17.5kg/m 2(变频),对应的效率为95.7%(工频)和93.6%(变频)。

管道包括压力管道和输水管道两部分:压力管道从新建一级泵站水泵至新建一级泵站出水池,采用双趟DN1000钢管,管线长396m;输水管线从新建一级泵站出水池至原三级泵站城镇供水机组进水池,采用双趟DN1000球墨铸铁管,管线长1600m,出水池采用钢筋混凝土矩形结构。

2 停泵水力过渡过程模拟2.1 模拟计算原因在长距离、高水头的输供水过程中,一旦中途流速因为路径变化发生改变,就会引起管路中的水流发生较大的波动,导致水流压力出现剧烈变化,这一现象称为泵站水锤或水力过渡过程。

离心泵叶轮水力设计

离心泵叶轮水力设计

离心泵设计
三、泵转速的确定
确定泵转速应考虑下面几个因素 ? 泵转速越高,泵的体积越小 ? 确定转速应考虑原动机的种类 和传动装置 ? 提高转速受汽蚀条件的限制
可根据汽蚀比转数选取
5.62n Q
C?
NPSH
3 r
/
4
离心泵设计
离心泵设计
四、计算比转数ns,确定 水力方案
3.65n Q
ns ?
H 3/ 4
S
Sm ? con?
径向厚度
轴面厚度在平面图上的投影长 度为平面图上的径向厚度。
Sr ? Sm sin ?
离心泵设计
叶片真实厚度与圆周厚度垂之直间叶的片关的系:面
圆周方向 δ
Su φ 叶片
离心泵设计
叶片真实厚度与圆周厚度之间 的关系:
Su
?
? sin ?
tg? ? tg? si ?n
离心泵设计
Q ? h ? 1 ? 0.0835lg 3 n
离心泵设计
容积效率
1
?v
?
1?
0.68n
? s
2
/
3
离心泵设计
该容积效率为只考虑叶轮前密封环 的泄漏,对于有平衡孔、级间泄漏 和平衡盘泄漏的情况,容积效率还 要相应降低
机械效率
1
?m
? 1?
0.07 (
ns
)7 /6
100
泵的总效率
? ? ? h? v? m
离心泵设计
三、叶轮出口宽度b2的计算 和选择
式中
Q b2 ? Kb2 3 n
Kb2
?
0.64( n s )?5 / 6 100
离心泵设计
四、叶片数的计算和选择

离心泵毕业论文

离心泵毕业论文

离心泵在化工生产中的应用与常见问题及应对摘要把液体提升、运送液体或者是增加液体的压力是泵的主要作用,泵可以把原动机的机械能转变成为液体的能量。

在当今年代里,工业迅速的发展,使得具有多种优点的离心泵在国民经济快速发展中获得了极为广泛的应用。

离心泵的优点包括:可在多种场合使用、本身的体积小、结构简单、操作方便、流量均匀、不易发生故障、使用寿命长、购买费与操作费用低等。

在各个方面都会涉及到离心泵的使用,例如在能源、工业、农业,甚至在当今的军事领域很多都利用了离心泵的基本原理。

作为机械设计及其自动化专业的学生,离心泵的知识在我们的许多专业课程中都有涉及到,并且在我们所学的液压课中更是对离心泵的内容有了更详细的介绍。

通过老师的指导,以及老师对离心泵的多次拆装和多次的解说,对离心泵的基本结构与原理我们有了更进一步的了解。

通过查阅各种资料使我对离心泵在各个领域的应用,特别是在化工生产方面的应用有了更深刻的了解。

当然事物也不是没有缺点的,虽然离心泵因为所具有的的优点使其得到广泛的应用,然而它的缺点是不可忽视的。

因为泵工作时动力要求很大,因而它的震动幅度也很大,所以在工作期间出现很多的问题和故障,因此在我们充分的利用离心泵的优点致力于发展国民经济的时候不要忘记解决离心泵所存在的问题,只有这样才能提高离心泵的工作效率!关键词:基本结构,原理,应用,故障,排除目录1离心泵的概述1.1离心泵的基本结构1.2离心泵的基本工作原理2离心泵的应用2.1离心泵在化工生产中的应用2.2石油化工及化工流程中的应用3离心泵的拆卸3.1离心泵的结构3.2离心泵的拆装3.3离心泵拆卸时的注意事项3.4离心泵的装配4.离心泵的常见故障分析及处理4.1离心泵的启动故障4.1.1泵不能正常启动4.1.2离心泵反向旋转4.1.3离心泵启动后不能正常供液4.2离心泵的运转故障4.2 .1流量不足或停止4.2.2离心泵不排液4.2.3离心泵排液后中断4.2.4离心泵扬程不足4.2.5电动机过载4.2.6离心泵耗用功率过大4.2.7离心泵运转时震动过大或产生异常声响4.3故障预防措施1离心泵的概述1.1 离心泵的基本结构离心泵的主要零件:泵体、泵盖、叶轮、轴承支架、填料与填料压盖等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

150S-50双吸离心泵水力及结构设计毕业论文目录摘要 (4)1 前言 (5)1.1 毕业设计主要容 (5)1.2 毕业设计预期目标 (5)1.3 设计的目的和意义 (5)1.4 设计的主要任务 (5)2 叶轮的水力设计 (6)2.1 泵在设计点的运行参数 (6)2.2泵主要设计参数和结构方案的确定 (6)2.3叶轮主要参数的选择和计算 (9)2.4 叶轮的绘型 (13)2.5叶片绘型 (20)2.6绘制叶片木模图 (24)2.7作叶片进、出口速度三角形 (25)3压水室的水力设计 (26)3.1压水室的作用及螺旋型压水室作用的原理 (26)3.2涡室的设计和计算 (28)4 吸入室的水力设计 (33)4.1吸入室的介绍及作用 (33)4.2半螺旋吸水室的计算 (33)5 结构设计 (37)5.1技术设计总图初定 (37)5.2主要零件的选择 (37)6泵轴的强度校核 (38)6.1近似计算转子部件的质量 (38)6.2计算叶轮径向力 (40)6.3计算轴套的质量 (40)6.4计算在各种载荷下轴所受到的力 (41)6.5计算叶轮不平衡质量所产生的离心力Fc (41)6.6强度校核 (42)7 结论 (43)总结与体会 (44)谢辞 (45)参考文献 (46)1.1 毕业设计主要容本次毕业设计为根据给定设计参数完成双吸离心泵150S-50水力及结构设计(主要包括叶轮、压水室、吸水室的水力设计计算),并完成双吸泵总装图的绘制。

该双吸泵在设计点运行参数如下:扬程50H m =,流量3160/Q m h =,转速min /2950r n =,效率79%η=。

必需空蚀余量() 5.5r NPSH m =;抽送介质为温度小于80°C 的清水或物理、化学性质类似于水的其他液体。

1.2 毕业设计预期目标完成毕业设计任务书要求的容,达到毕业设计的要求。

说明书不少于10000字,应包括目录、中文关键词、正文、参考文献。

完成叶轮、压水室水力设计图、吸水室水力设计图各一,泵装配图一。

完成3000字专业文献英译汉。

1.3 设计的目的和意义毕业设计是本科四年的最后一个教学环节,也是相当重要的一个环节。

它是为我们在将来做好工作奠定基础。

我们在毕业设计过程中将应用自己所学的知识,培养解决问题和分析问题的能力,使理论知识与实际问题联系起来。

这一过程不仅锻炼我们的创新能力,也要求我们了解并及时掌握本行业发展新动态、新方法和新理论。

1.4 设计的主要任务(1)叶轮水力设计,进行叶片绘型;(2)压水室水力设计,进行压水室绘型;(3)吸水室水力设计,进行吸水室绘型;(4)完成总装图的绘制;(5)轴的强度计算;(6)在指导教师指导下完成设计说明书及3000字专业文献英译汉。

2 叶轮的水力设计叶轮是离心泵的重要过流部件,水流在进入叶轮之前,其流动方向大体平行于叶轮轴心线,水流在叶轮中能量增加后,以大体垂直于叶轮轴心线的方向离开叶轮。

离心式叶轮通常由前盖板、后盖板,以及它们之间的叶片组成。

两相邻叶片和前后盖板的表面形成了若干个叶片流道,也就是水流流经叶轮的通道。

在给定了叶轮的设计参数及设计点的流量、扬程、转速之后,在设计叶轮时,首先要确定叶轮全部几何参数,它们指叶片数Z,叶轮半径2R ,出口宽度2b ,叶片出口安放角2β,叶片出口的排挤系数2ψ,以及叶轮吸入口直径0D 。

在确定这些几何参数时,常用的办法有三个:(1)相似换算法:选一个性能符合要求,比转速与待设计叶轮比转速相等的叶轮,将其放大或缩小。

(2)速度系数法:已有专家在大量统计基础上将优秀叶轮的上述几何参数写成泵的比转速函数,这些函数一般以曲线形式给出,设计时可以根据待设计泵的比转速,通过查曲线,确定待设计叶轮的几何参数。

这一方法的关键在于所用速度系数资料是否先进,如所用速度系数资料确能反映优秀叶轮的几何参数与比转速的关系,就能较快的设计出性能良好的叶轮。

此方法实质是一种广义相似计算。

(3)解析计算法:此方法创新性明显,所用数学理论基础较深,因此工作量大,设计周期较长,有时有风险。

目前,这一方法的发展趋势为确定一设计目标,如降低泵的某种损失或使得拖动电机功率最小等等,然后通过编程计算优化全部叶轮几何参数。

此次设计以第二种速度系数法来确定离心泵叶轮的全部几何参数,然后绘制并检查叶轮轴面投影图,再以方格网保角变换法绘型扭曲形叶片。

2.1 泵在设计点的运行参数双吸离心泵流量3160/Q m h =, 转速min /2950r n =,扬程50H m =, 效率79%η=,必需空蚀余量() 5.5r NPSH m =输送介质为温度小于80°C 的清水或物理、化学性质类似于水的其他液体。

2.2泵主要设计参数和结构方案的确定2.2.1确定泵的进出口直径(1)泵的吸入口直径:泵的吸入口直径由合理的进口流量确定,泵吸入口的流速一般为3m/s 左右,从制造方面考虑,大型泵的流速取大些,以减小泵的体积,提高过流能力;而为提高泵的抗汽蚀性能,应减小吸入流速。

综合考虑:初定s m v s /3=则吸入口径0.137s D m === 考虑到泵进口法兰直径,圆整150s D mm = 反算进口流速24 2.51/s s Q v m s D π==与初选流速相差不大。

(2)泵排除口直径:对于低扬程泵,可取与吸入口径相同;对于高扬程泵,为减小泵的体积和排除管直径,可使排除口径小于吸入口径。

这次设计扬程H=50m ,故初选出口直径比吸入口直径小的标准值100d D mm =。

2.2.2泵转速的确定及电动机型号确定泵转速应考虑下面因素:(1)泵的转速越高,体积越小,重量越轻。

因此,应尽量选择高的转速。

(2)转速与比转速有关,而比转速与效率有关。

因此, 转速与比转速、效率综合起来考虑。

(3)确定转速应考虑原动机种类和转动装置。

通常优先选取电动机直接连接传动,由参考书[2]及泵给定转速min /2950r n =, 选取极对数P=2,同步转速为3000r/min 的异步电动机。

电动机带负载后的转速应小于同步转速,通常按2%的转差率确定电动机额定转速。

因为电动机的转速比额定转速低,所以电动机需要配一个增速装置,可选用变频调速器。

电动机传动方式:通过联轴器直接与泵轴连接传动。

(4)提高泵转速受汽蚀性能条件的限制。

2.2.3计算泵的比转速ns85s n ===计算得: s n =852.2.4汽蚀验算必需空蚀余量() 5.5r NPSH m =由[1]P 90表3—2查得C=780所以:汽蚀允许转速:33445.5n ===3345min)/(r 选定的转速min /2950r n =低于汽蚀允许转速3345/min n r =,满足要求。

2.2.5估算泵的效率、功率由于水力效率h η很难精确计算,以及给出了设计的总效率79%η=,所以先分别计算或估算机械效率m η,容积效率v η,最后由总效率η计算出水力效率。

(1) 机械效率(2)容积效率(3)水力效率考虑到采用提高泵的表面光洁度来减小圆盘摩擦损失以提高效率,因此可以在制造过程中对泵的表面质量进行控制。

(4)轴功率计算功率'1.227.5733.084N KN kw ==⨯=(工况变化系数K=1.1~1.2)由此确定选用Y200L2-2电动机,功率37KW,转速2950转/分,工作电压380V,工作电流69.8A,功率因数0.89。

7611007100%92%()100m s n η=-⨯=.2/31100%97%10.68v s n η-=⨯=+1609.8100050360027.57100010000.79QH N kw γη⨯⨯⨯===⨯h m v 100%88.5%ηηηη=⨯=2.3叶轮主要参数的选择和计算2.3.1泵的直径应按强度和刚度及临界转速条件确定因为扭矩是泵最主要的载荷。

开始设计时首先按扭矩确定泵轴的最小直径。

同时根据所设计泵的具体情况,考虑影响和临界转速的大概的因素。

可做粗略修改,并圆整取为标准值。

'33N33.084n 29509.55109.5510107.1N M N m =⨯=⨯⨯=⋅ 按钮矩计算轴径的公式为:0.025d m === 取联轴器处0.03d m =轮毂处轴径0.042b d m =(注:泵轴材料选用普通优质碳钢。

选[]5234310/N m τ=⨯)。

2.3.2叶轮进口直径0D 的确定叶轮进口直径0D 与进口速度有关,从前限制进口速度0v 一般不超过3~4m/s.认为进一步提高叶轮进口流速会降低泵的抗汽蚀性能和水力效率。

实践证明:泵在相应增加进口0v 很广的围运转时,能保持水力效率不变,所以如果所设计的泵对抗汽蚀性能要求不变,可以选较小的0D 以减小叶轮密封环的泄露量,以提高容积效率。

决定叶轮水力损失的是相对速度的大小和变化,所以应该考虑泵进口相对速度的影响,通常在叶轮流道中相对速度扩散的,即21w w >。

这样从减小进口相对撞击损失的流道中的扩散损失考虑。

都希望减小1w ,若假定1w 最小,可推出计算叶轮进口直径的公式 进口当量直径:4.40.086e D k m === (0k =4.0~5.0兼顾效率与汽蚀)轮毂直径:(1.2~1.4)0.042 1.40.0588h b d d m ==⨯=取60mm h d =所以叶轮进口直径:00.1048D m ===取0104D mm =2.3.3叶轮出口直径2D 的计算叶轮外径2D 和叶片出口角2β等出口几何参数,是影响泵扬程的最重要的因素。

另外,是影响泵扬程的有限叶片数修正系数也与2D 和2β及叶片数等参数有关。

可见影响扬程的几个参数之间有互为影响,因此,必须假定某些参数为定值的条件下,求解叶轮外径。

因为压水室的水力损失和叶轮出口的绝对速度的平方成正比。

为了减小压水室的水力损失,应当减小叶轮出口的绝对速度。

因此,在满足设计参数下使叶轮出口绝对速度最小作为确定2D 的出发点。

由此可推出2D 的计算公式为: 322/2nQ k D D = 1122D2859.35()9.35()10.14100100s n k --==⨯=210.140.199D D k m === 取2202D mm =2.3.4叶轮出口宽度2b 的计算和选择55662850.64()0.64()0.599100100s b n k ==⨯=取213b mm =2.3.5叶片数的选择叶片数对泵的扬程、效率、汽蚀性能都有一定的影响。

选择叶片数时,一方面考虑质量减少叶片的排挤和表面的摩擦;另一方面又要使叶轮流道有足够的长20.5590.011b b k m ===度,以保证液流的稳定性和叶片对液体的充分作用。
