地铁弓网关系检测技术及常见问题整改

地铁弓网关系检测技术及常见问题整改摘要：地铁是电气化铁路的组成部分，一般指城市地下铁道，按预定线路铺设铁轨，采用电力机车的形式，运输客流量的城市交通工具。

弓网系统的运行状态是关乎地铁列车运行安全的重要因素。

为准确真实反应地铁列车运行过程中的弓网关系，安装车载弓网监测系统逐渐成为保障列车运行可靠性和安全性的重要手段。

本文主要对地铁弓网关系检测技术及常见问题整改进行论述。

关键词：地铁；弓网关系；检测技术引言弓网监测系统主要由车顶数据采集模块、车内分析服务器、车底振动补偿模块以及地面专家系统等模块构成。

车顶数据采集模块中的电气元件主要由其外壳承担保护作用，因此外壳结构设计的合理性是弓网系统稳定运行的关键，开展外壳的结构设计及优化具有重要意义。

1弓网关系检测技术方案为了检测弓网关系，根据地铁接触网特性和17号文要求，专门确定了检测技术方案。

该技术方案通过高性能计算机和定制的数字化多通道测试平台，可实现对接触网动态几何参数、燃弧指标、弓网接触压力、受电弓垂向加速度（硬点）和弓网状态监控等多项检测的信号进行实时采集和处理。

弓网关系测试的项点包括：接触网动态几何参数、弓网燃弧指标、弓网动态接触压力以及受电弓垂向加速度（硬点）。

接触网动态几何参数采用激光光切3D测量组件测量；弓网燃弧采用1台火花探测仪进行检测；弓网动态接触压力采用测力传感器进行测量；受电弓垂向振动加速度（硬点）采用加速度传感器进行测量；受电弓运行状态通过1台高精度摄像机监视。

所有信号采集采用1台高性能计算机。

2弓网关系检测中常见问题及整改建议2.1动态几何参数超限问题及整改建议对于动态几何参数超限，超限一般最常出现在锚段关节和跨中的位置。

（1）锚段关节位置出现超限。

锚段关节两段接触线过渡的地方容易产生几何参数变化。

可以根据检测结果得出超限处每个定位点的高度和线间距，通过调整悬吊槽钢或定位点高度，使该锚段关节过渡处的几何参数符合设计要求。

（2）跨中位置出现超限。

高铁弓网系统受流特性与受电弓

（3）离线问题当接触网的悬挂系统不能适应列车运行速度的要
求时，受电弓的滑板就会与接触导线脱离。高速运行时，受电弓的向上推力将使接触导线的位置急速变化，这一变化以横波的形式沿接触导线前后传播，使导线产生波动。如果其传播速度赶不上高速列车的运行速度，就会产生离线现象。当二者不匹配时，受流质量将严重恶化，甚至造成弓网解体。因此，在高速弓网
五）提高弓网系统工作稳定性的主要措施 1、采用新型复合材料制成的接触导线，以提高其抗拉强度。 2、增大接触线和承力索的截面，以增加接触线和承力索的张力；减小接触网的跨度，并采用更为合理的悬挂方式。 3、确定受电弓同时升两个受电弓之间的最小距离。 4、改进受电弓的结构设计。
二、受电弓
1、受电弓介绍
四）弓网关系产生的影响（1）弓线间的接触压力
当受电弓沿接触导线移动时，受电弓的高度就开始迅速变化，再加上受电弓还受到高速空气动力的作用，从而将引起接触压力的变化。其后果是：压力变小会造成受电弓离线，出现电弧，使
（2）接触导线的波动和噪声高速铁路的噪声声源主要来源于弓网
系统（接触导线波动而产生严重的电弧放电以及强烈的噪声问题）、轮轨系统和空气阻力。世界各国对铁路噪声规定了容许标准值，我国为70。为降低噪音，除了在轨道、线路、车辆、电气化接触网等方面
一、高铁系统的受流特性
一）高铁弓网系统简介
电气化铁道是由电力机车和牵引供电装置组成的，牵引供电装置一般分成牵引变电所和接触网两部分，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的“三大元件”。
电厂发出的电流，经升压变压器提高电压后，由高压输电线送到铁路沿线的牵引变电所。在牵引变电所里把电流变换成所要求的电流或电压后，经馈线转送到邻近区间和站场线路的接触网上供电力机车使用。

受电弓-接触网系统电弧抑制方法及标准

Ａｂｓｔｒａｃｔ：Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｅｆｉｃｉｅｎｃｙｏｆｅｎｅｒｇｙｔｒａｎｓｆｅｒｒｅｄｆｒｏｍｐａｎｔｏｇｒａｐｈｔｏｃａｔｅｎａｒｙｉｎｅｌｅｃｔｉｒｉｆｅｄｒａｉｌ－
１．１电弧及离线率的定义
在正常状态下，空气是良好的绝缘体，但如果在气体两端施加足够大的电压，空气间隙将被击穿，导致气体两端的电流导通，这种现象称为气体放电。当受电弓在接触导线上滑动受电时，由于接触导线
的不平顺、接触网悬挂设备的硬点、受电弓运行时弓头的振动和接触网波动、轨道平顺度等多种因素的影响，导致弓网分离而产生的气体放电现象称为弓网电弧２。列车速度越高，越容易产生弓网电弧。ＥＮ５０３１７：２００２《轨道交通受流系统受电弓与

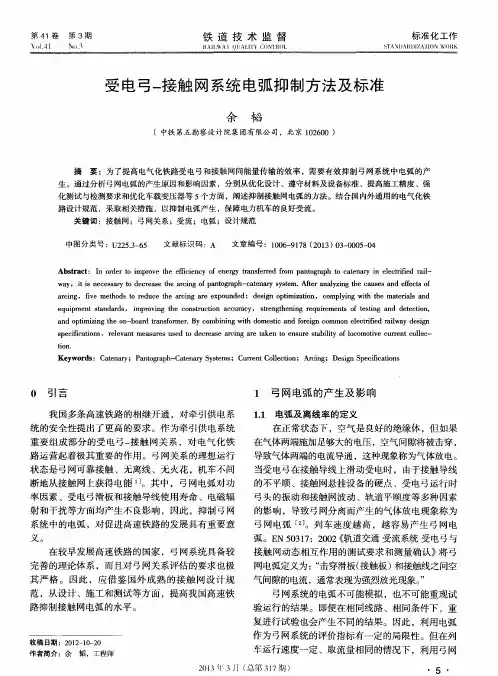

受电弓一接触网系统电弧抑制方法及标准
余韬
（中铁第五勘察设计院集团有限公司，北京１０２６００）
摘
要：为了提高电气化铁路受电弓和接触网间能量传输的效率，需要有效抑制弓网系统中电弧的产

生。通过分析弓网电弧的产生原因和影响因素，分别从优化设计、遵守材料及设备标准、提高施工精度、强
ｗａｙ，ｉｔｉｓｎｅｃｅｓｓａｒｙｔｏｄｅｃｒｅａｓｅｔｈｅａｒｃｉｎｇｏｆｐａｎｔｏｒａｇｐｈ — ｃａｔｅｎａｒｙｓｙｓｔｅｍ．Ａｆｔｅｒａｎａｌｙｚｉｎｇｔｈｅｃａｕｓｅｓａｎｄｅｆｅｃｔｓｏｆ

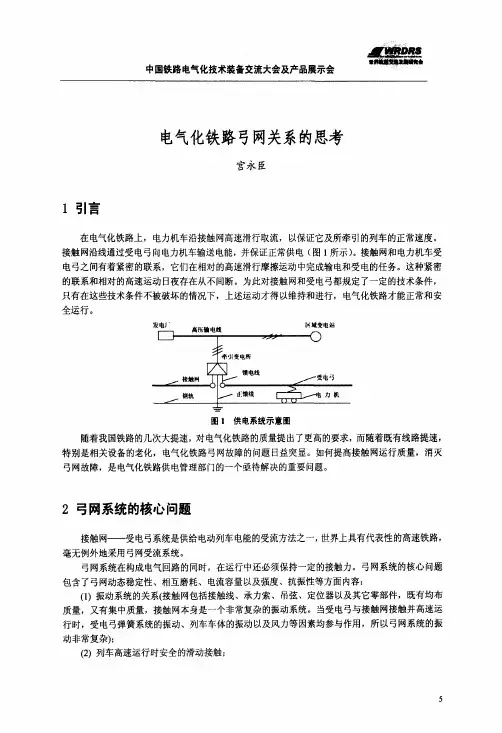

电气化铁路弓网关系的思考

４．１强化教育，提高队伍素质
队伍素质是制约技术运用、作业水平、提高接触网运行质量的关键因素。因此要从教育入手，对技术人员重点要掌握用检修工艺、工法，指导作业；对操作层，重点学习检修作业的操作过程，加强易发生弓网故障部位的操作技能。使职工队伍素质上台阶，切实为生产和预防事故的发生做好服务。
４．２加强巡视，确保供电质量６中国铁路电气化技术装备交流大会及产品展示会
３．１．３线岔
线岔的作用是在转辙的地方，当一组交叉悬挂的接触线被受电弓抬高时，另一组悬挂的接触线也能同时被抬高，从而使它与另一组接触线产生高差△ｈ。高差随着受电弓靠近始触点而缩少，到达始触点时，高差基本消除而使受电弓顺利，以使接触线不致发生刮弓现象。如果两接触线相交点在岔心轨距比７３０ＨＨｎ小得多的地方，会使接触线距受电弓偏移大，因而有脱弓的危险。相反，若两接触线相交点在岔心轨距过大的地方，两接触线交角小，距受电弓中心偏移很小，受电弓通过时，将一根接触线抬高，而另一根接触线虽然在受电弓抓托范围，但因抬高不够，当受电弓到达始触点时，高差△ｈ难以消除，易发生钻弓的危险，有可能造成刮弓事故。
７
删娃∥
锄ｐ
地圈与接触线距离太少，被受电弓打坏或刮弓。
３．１．８接触网硬点
硬点是接触悬挂中一种有害的物理现象，是对接触悬挂中由于质量集中（质量分布不均）或弹性突变（弹性不均）可能改变机车受电弓运行状态的处所的统称，是一种不可消除的客观存在。当机车受电弓高速通过接触网硬点时，由于受电弓与硬点在线路方向上是正面冲击，相对速度较高，当冲击发生时，轻则影响机车取流，重则会打坏机车受电弓，造成弓网事故，严重影响安全运输。
图ｌ供电系统示意图随着我国铁路的几次大提速，对电气化铁路的质量提出了更高的要求，而随着既有线路提速，特别是相关设备的老化，电气化铁路弓网故障的问题日益突显。如何提高接触网运行质量，消灭弓网故障，是电气化铁路供电管理部门的一个亟待解决的重要问题。
