PKPM做钢结构的经典问答

合集下载

PKPM问题解答(二)

30 专业软件讲座Building StructureWe learn we goPKPM 问题解答（二）1 PKPM 地基基础知识标签：[JCCAD] 短肢剪力墙对板的冲切问：JCCAD 中对短肢剪力墙是如何考虑其对板冲切的？答：对于短肢剪力墙，规范中并没有专门给出其对平板的冲切，程序是将柱对平板的冲切计算公式进行改进，考虑冲切周长时候将多墙边界外扩0.5倍板计算厚度。

知识标签：[JCCAD] 柱底内力问：SATWE 底层柱Nmax 最大内力值为何不能和基础Nmax 基本组合内力对应？答：SA TWE 底层柱Nmax 最大内力值考虑了活载折减，而直接读取JCCAD 中Nmax 基本组合内力时未考虑活载折减，此时可以将“荷载参数”→“自动按楼层折减活荷载”选项勾选之后再进行比较。

知识标签：[JCCAD] 不进行受剪承载力计算问：为什么基础底面尺寸小于柱宽加两倍基础有效高度时，程序说不用进行受剪承载力计算？答：执行了地基规范的8.2.9条。

说明：当独基长短边均小于或均大于柱宽加两倍有效高度时，是认为不要计算受剪承载力的，只有当短边小于，而长边大于时，进行抗剪计算。

另外如若布置的独基尺寸小，程序自动将尺寸增大以满足抗冲切要求；但如若布置的独基尺寸大，程序不会自动减小。

知识标签：[JCCAD] 计算结果分析问：JCCAD 节点荷载数值小而算出来的基础（独基、承台）较大是何原因？如何处理？答：节点荷载的偏心距较大，由基础偏心距控制基础底面积尺寸。

处理方法：增加节点竖向力，可以减小上述情况下基础的尺寸。

查看单位覆土重是否正确，首层填充墙如果是通过地梁传到独立基础上时，可将填充墙的自重以附加荷载的方式加到节点上。

知识标签：[JCCAD] 基础荷载与自动生成的基础尺寸不对应问：基础荷载与自动生成的基础（独基、条基、承台）底面尺寸不对应是何原因？如何处理？答：这是由于相比较的两个基础分别属于不同的归并组，且归并系数较大造成的。

PKPM做钢结构的经典问答(一百多疑问解答)

PKPM做钢结构的经典问答1、优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。

把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。

优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。

如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。

结构安全是整体安全，个别杆件强大没啥用。

2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。

一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。

对未达要求的行为承担“违约责任”。

3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。

怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。

4、设置20吨以上的吊车的厂房在国内不允许按《门式刚架规程》设计，主要在于国内吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没法正常使用。

总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。

比如对20吨驾操吊车的门架按美国规范控制柱头位移为H/240(国内H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。

5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。

如玻璃幕墙，必须采用阵风系数。

（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。

（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。

38条PKPM钢结构设计问答题,你都知道吗？

38条PKPM钢结构设计问答题，你都知道吗？
1、门式刚架问答一看弯矩图时，可看到弯矩，却不知弯矩和构件截面有什么关系？
2
,在动力3
一般的这种节点要求刨平顶紧的部位都不需要焊接，要焊接的话，刨平顶紧在焊接时不利于融液的深入，焊缝质量会很差，焊接的部位即使不开坡口也不会要求顶紧的。

顶紧与焊接是相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接，就是顶紧的节点对其它自由度的约束不够，又没有其
它部位提供约束，有可能在顶紧部位施焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要受力焊缝。

4、钢结构设计时，挠度超出限值，会后什么后果？
答：影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括
5
是其他保温材料所不能及的。

挤塑板具有意想不到的抗压强度：挤塑板的抗压强度可根据其不同的型号厚度达到150--500千帕以上，而其他材料的抗压强度仅为150--300千帕以上，可以明显看出其他材料的抗压强度，远远低于挤塑板的抗压强度。

挤塑板具有万无一失的吸水性能：用于路面及路基之下，有效防水渗透。

尤其在北方能减少冰霜及受冰霜影响的泥土结冻等情况的出现，控制地面冻胀的情况，
有效阻隔地气免于湿气破坏等。

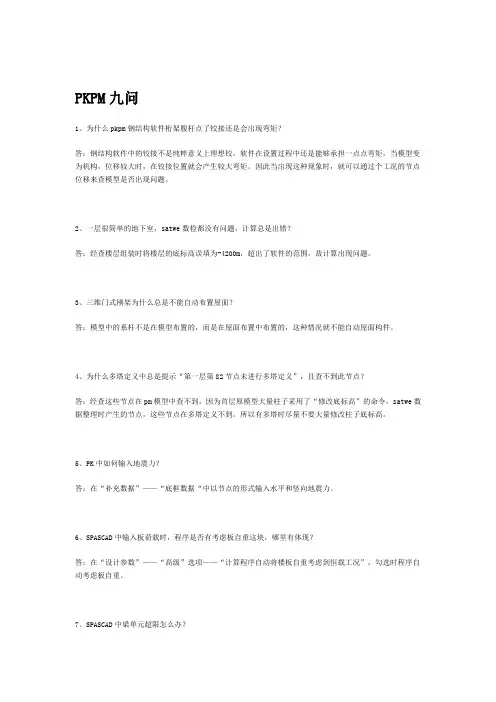

14,PKPM九问

PKPM九问1、为什么pkpm钢结构软件桁架腹杆点了铰接还是会出现弯矩？答：钢结构软件中的铰接不是纯粹意义上理想铰，软件在设置过程中还是能够承担一点点弯矩，当模型变为机构，位移较大时，在铰接位置就会产生较大弯矩。

因此当出现这种现象时，就可以通过个工况的节点位移来查模型是否出现问题。

2、一层很简单的地下室，satwe数检都没有问题，计算总是出错？答：经查楼层组装时将楼层的底标高误填为-4200m，超出了软件的范围，故计算出现问题。

3、三维门式刚架为什么总是不能自动布置屋面？答：模型中的系杆不是在模型布置的，而是在屋面布置中布置的，这种情况就不能自动屋面构件。

4、为什么多塔定义中总是提示“第一层第82节点未进行多塔定义”，且查不到此节点？答：经查这些节点在pm模型中查不到，因为首层原模型大量柱子采用了“修改底标高”的命令，satwe数据整理时产生的节点，这些节点在多塔定义不到。

所以有多塔时尽量不要大量修改柱子底标高。

5、PK中如何输入地震力？答：在“补充数据”——“底框数据“中以节点的形式输入水平和竖向地震力。

6、SPASCAD中输入板荷载时，程序是否有考虑板自重这块，哪里有体现？答：在“设计参数”——“高级”选项——“计算程序自动将楼板自重考虑到恒载工况”，勾选时程序自动考虑板自重。

7、SPASCAD中梁单元超限怎么办？答：在“设计参数”——“高级”中可将“单层梁最大计算数量进行修改”，程序默认为0，即20000个单元，可适当的增加梁单元数量。

8、单层厂房中格构混凝土柱如何建模？答; 在重型厂房STPJ模块中可以实现格构混凝土柱的建模。

9、PMCAD中梁截面类型多了以后截面就布置不上了，程序有什么限制吗？答：目前PMACD中最多可以布置300种梁截面类型，尽量归并截面相近的梁种类。

PKPM常见问题十三问

1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。

这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。

从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。

2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载” 同时此条表述与旧版规程类似。

首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。

活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。

规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。

PKPM问答

2000．1上海PKPM展示会上用户提问和解答STS钢结构2-9 STS中梁柱断面修改后形成TAT数据后，总是第一次的断面形状，改不过来。

2-9答：是操作问题，STS-1中断面修改后，必须进行执行数检和输入次梁楼板菜单，且在执行输入次梁楼板菜单时选择第二项。

2-10 STS用TAT计算后，能否将钢结构的应力打出来，以便于优化设计。

2-10答：钢构件的应力有输出，见TAT主菜单与‘计算结果的图形显示’中2、7项5-1 在厂房设计中，厂房顶采用轻钢结构而厂房的围护采用钢筋砼排架结构，能否同时计算绘图，排架柱及钢梁。

5-1答：可以同时计算，但目前由于钢—砼构件连接节点STS未设计，故不能同时绘图11-2 STS中柱脚节点及材料表均有错误，不知有何改进？11-2答：请说明具体的错误信息，以便查核12-1 钢结构斜梁平面外计算长度如何考虑？是以支撑间距离还是以檩距距离为准？如檩条距2m，支撑6米，如何定？12-1答：按规程，应为支撑间距，即6米26-3 STS里在输入平面内外计算长度后，输出结果时平面内外计算长度颠到？26-3答：STS建模时，应正确输入平面内计算长度系数和平面外计算长度，输出结果和输入数据是一致的82-6 钢结构软件可以算圆弧形变截面梁吗？门式钢架可进行空间计算吗？82-6答：目前不能，今年版本将增加PM的变截向梁建模和TAT的吊车荷载计算，到时可实现门式刚架空间计算。

82-7 钢结构柱脚计算时，有无进行锚栓设计，如有的话，锚栓不同的材质，有不同的锚固要求，软件中有几种锚栓材质可选？82-7答：STS中柱脚锚栓有Q235和16Mn两种材质，程序进行了锚栓的验算100-1希望PM与STS软件能接口，因为有很多甲方需要做钢结构和混凝土两种方案做经- 1 -济比较，现在因PM、STS不能接口，这给设计人员增加了不少工作量。

100-2 希望LT软件与STS软件接口，让LT软件直接读取楼梯网格，这样节省很多时间。

PKPM做钢结构的经验集萃

PKPM做钢结构的经验集萃RSS 打印复制链接大中小发布时间：2010-06-23 15:57:5374、什么叫刚心？答：刚心是指在结构的某一楼层该点施加侧向荷载时，整个楼层只产生平动而无扭转的坐标位置，该概念类似于构件截面的剪切中心概念。

SATWE计算各层刚心，是采用把楼层放到地面上加单位力计算得到的，刚心坐标的计算与层刚度的三种计算选择无关。

质量中心和重力的重心在重力场中是重合也就是说是一样的。

刚心就是指结构抗侧力构件的中心，也就是各构件的刚度乘以距离除以总的刚度。

质心和刚心离的越近越好，最好是重合，否则会产生比较大的扭转变形。

拿小的来说：一般的开口截面（比如说C型钢），两心就离的比较远，所以在重力的作用下就会产生扭转，加荷以后就更容易扭转失稳，导致材料性能不能充分发挥。

拿大的来说：建筑物的平面形状两心不重合，在地震或风荷载作用下就会产生扭转，导致边缘构件破坏，结构不好处理。

75、水平荷载对结构产生的作用？答：一个结构在水平荷载的作用下，结构一定要发生剪切变形和弯曲变形。

剪切变形是由剪力引起的，剪力就是水平荷载的直接累积，就是说剪力是上部小下部大，所以剪力墙结构的加强部位是在底部，加强水平筋提高其抗剪能力，防止剪力破坏。

这就是说水平荷载的一条传递途径是直接通过剪力传递。

而弯曲变形则是由于水平荷载引起的倾覆弯矩所引起，倾覆弯矩会造成结构一侧受拉，一侧受压，这就是说水平荷载通过结构整体弯曲变形使得水平荷载变成了竖向力。

所以无论是竖向荷载还是水平荷载，最后都要以剪力和轴力的形式传递到结构底部，这就是为什么结构加强部位在底部的原因了。

76、请问抗震墙,剪力墙,承重墙,自承重墙这四个概念有什么区别?答：抗震墙就是剪力墙。

自承重墙：以承受自重为主的墙体，自重部分占总荷载的75%以上的为自承重墙,起到分隔,防火分区,保温等作用,设计时不考虑其对上部荷载的承重。

承重墙：除了以上作用外,设计时考虑其对上部荷载的承重. 按受力情况分类根据墙体的受力情况不同可分为承重墙和非承重墙。

[PKPM]之--钢结构篇

[PKPM]新天地杂志咨询台2004年摘编之钢结构篇[PKPM]新天地杂志咨询台2004年一期摘编问：STS计算砼柱钢梁结构，选用门规和钢规砼柱配筋，为何相差很大？答：用STS计算钢梁砼柱结构，选用门刚规范与钢结构规范，砼柱配筋相差很大，是柱的计算长度的差异引起的。

PKPM新天地二期咨询台答问摘编问略，仅摘编答部分。

1:钢支撑上的线荷载，目前在PKPM软件中只能将其简化为周边上的点荷载加以处理。

2:门式钢架三维建模计算内力程序是没有问题的,计算结果准确。

但在进行构件验算的时侯，三维分析程序是按等截面来验算的，而且三维计算中依据的规范不是门刚规范。

3；出现门式刚架抗剪键，边柱程序无提示，摇摆柱有提示的情况，检查数据文件，摇摆柱的各种组合是否出现了拉力。

4：吊车梁设计中的自重，程序是将最大内力乘以大于1的系数处理的，放大系数见STS技术条件。

其他荷载：制动板上的活荷载、积灰荷载等。

可在程序输入其他荷载中输入产生的设计内力标准、设计值程序会考虑这些值对挠度、强度、稳定等的影响。

pkpm新天地三期咨询台答问摘编1：用STS设计混凝土柱加变截面钢梁的单层工业厂房：可以按STS中的排架结构设计。

此时屋面如果是采用轻型钢结构材料，可以按门刚架工程进行变截面钢梁的设计；程序对于混凝土柱自动按混凝土规范计算。

对于这种结构型式，关键是做好混凝土柱和钢梁的节点铰接设计，这个连接节点目前需由用户自行设计；有条件的话建议在钢梁下部设置一根单拉杆来释放钢梁对柱顶产生的较大水平力。

假如还要进行混凝土柱的施工图绘制工作，在计算分析完以后，如果作用有吊车，需进行“PK->排架绘图“，如果没有吊车作用，只要选择”PK->框架绘图“就可绘制柱施工图了。

2: 门式刚架柱间荷载,KL=5作用点包络图无显示:由于二维计算程序对这种荷载做了简化处理,将荷载直接传递到柱节点上,因此,建议在荷载作用点增加一个节点,将竖向荷载和偏心弯矩按节点荷载输入。

PKPM软件技巧十一问

1钢结构部分1、支撑与梁柱连接节点节点板与支撑连接焊缝计算剪力是如何计算的？答：无论是在支撑节点程序默认按照等强连接设计，节点验算最大轴力设计值N为截面轴向承载力设计值，即fA，计算得到N后，如下图中的情况，在与该轴力平行的方向的焊缝为两对共四条，所以每条焊缝的设计剪力为N/4。

2、按照《钢结构设计手册》檩条计算例题相关条件采用STS简支檩条工具箱进行檩条验算，发现工具箱结果在内力相差不大的情况下与手册结果有很大差别，是什么原因？答：《钢结构设计手册》例题中采用的是[10的槽钢截面，槽钢截面对于y轴是不对称的，因此其相对于y轴抵抗矩W左，W右是不同的，考虑强度应力时，相对于y轴，一侧受压，一侧受拉，两者都需要考虑，最终强度应力控制值，应取二者较大值考虑，《钢结构设计手册》中并没有考虑到这一点，具体设计内力和截面数据如下：按照如下方式计算檩条拉压应力，结果取大值，与STS工具箱计算结果一致。

3、门式刚架中需要部分柱间进行抽柱，三维门式刚架建模时是直接将托梁在三维建模中程序会自动识别吗？可以考虑该托梁作为支座进的竖向变形，以及将被支承的这一榀的竖向、水平荷载都传给相邻榀吗？被托的这一榀是梁端直接支承在托梁上还是需要必带短柱呢？答：如下图：门式刚架三维设计中的托梁是需要定义的，只有定义了之后程序才会对托梁上承托的竖向荷载、纵向山墙风荷载和吊车纵向刹车力，进行导算。

需要注意的是门式三维模块是二维单榀模型的集合，程序并不会形成用于分析和计算完整的三维模型，而是和二维pk 一样，生成若干单榀模型，以横向为主分析，同时生成纵向榀数据，横向榀和纵向榀的分析和计算是完全独立的，并不存在双向受力分析和设计过程，托梁两端与柱铰接，所以托梁的竖向荷载产生的竖向力传到横向榀，纵向山墙风荷载和吊车纵向刹车力只对纵向榀（主要是柱间支撑）有影响。

v3系列后期版本可不建立短柱即可完成导算。

具体导算情况可在显示设置中勾选显示导荷节点，选择需要显示的工况可以看到导荷结果。

25个PKPM结构技术问答

25个PKPM结构技术问答1、在pmcad模型显示中，楼板开洞处显示为一片白色，无法消退。

不知道是什么缘由，如何能解决这个问题。

从模型上看，荷载、尺寸等都没有问题，就是洞口显示的问题。

答：在PMCAD中点击上部标题栏"状态设置'"点网设置'"显示设置' 将"显示填充'的勾去掉。

2、筏板及桩筏这样的整体基础时，JCCAD程序未考虑柱、墙的基底剪力。

3、基础CAD新增功能平面荷载替换SATWE空间荷载？答：主要用于框剪结构设计基础，类似于模拟施工2的作用，使用后剪力墙轴力可能变小，柱子轴力变大，但基底总轴力不变化。

4、混凝土结构鉴定加固-结构类型选择" A类'与"全国'梁配筋不一样，A类大。

由于A类考虑了承载力抗震调整系数的折减系数0.85，正常的A类配筋应当小一些，为什么比全国大？答：假如是非地震组合掌握，A类按89规范荷载组合公式，其组合系数与01全国规范不同，且设计内力可能要大于01规范，此时由于是非地震，又不考虑其承载力抗震调整系数的折减系数，所以可能消失A类计算梁配筋大于全国的状况。

5、多塔结构，切开按单塔计算时，是否仍旧能够设置遮挡面，考虑风力的折减，让受力接近实际状况？答：能够考虑。

6、TCAD程序绘直线，按F4角度捕拿后只能绘制水平直线，为什么？答：按F9，将弹出的"角度捕拿'菜单中的角度改为常用角度即可。

消失该情况可能是使用新TCAD程序打开了较老的T图，当时角度捕拿未做入程序。

7、SATWE参数定义，自定义荷载组合系数中风荷载没有0.2，只有0.6，是否需要在自定义组合系数中添加0.2的组合，再进行计算？答：不需要。

假如勾选了"按高规或高钢规设计'，则SATWE计算后自动考虑地震组合时，风为0.2的组合值系数，可从WPJ1.OUT中查看荷载组合系数表，0.28的系数就是风与地震同时参与组合时的风工况系数，为0.21.4=0.28。

PKPM技术问答精选汇总

1、软件考虑中震弹性算法，和一般抗震计算用中震的地震影响系数然后将构件的抗震等级改为非抗震来估算，二者计算为何不同？答：后者计算时勾选了按高规构件设计，此事风荷载地震作用同时组合；考虑中震弹性时不考虑此组合，且按不抗震计算没有考虑材料系数γe。

2、确定桩数的时候采用哪种荷载组合？答：对于承台下桩数，计算桩数时一般用全部标准组合计算；对于筏板下桩数，一般可选用恒+活标准组合计算。

3、鉴定加固模块里面柱计算结果的构件信息输出的两个受剪承载力CS_XF、CM_XF 分别指的是什么？答：CS_XF指的是X向斜截面受剪承载力，CM_XF指的是“强剪弱弯”控制的受剪承载力，在求楼层抗剪承载力时取两者的小者。

4、人防荷载起主控作用时，HPB300级钢筋的材料强度综合调整系数取多少，最新的人防规范没有出来，程序是如何考虑该调整系数值的？答：目前程序将该材料强度综合调整系数取为1.5。

5、当楼层有很多弹性节点时，且需要输入风洞试验的结果，如何快速修改风荷载值，不是一个一个去改弹性节点风荷载的结果？答：可以将模型先勾选上“对所有楼层强制采用刚性楼板假定”，修改总的风荷载的结果，数据检查后再将“对所有楼层强制采用刚性楼板假定”选型取消，进行数检选取保留人工修改的风荷载。

6、梁板式基础在分析梁结果时，采用弹性地基梁板菜单与桩筏筏板有限元计算差别比较大？答：比较时注意一下几点：a、两种计算方式的原理不一样，它们的计算结果不会完全相同，但内力变化趋势会是一致的。

弹性地基梁板菜单，采用梁元法分析，先用等效交叉梁系替代带肋筏板，然后对等效交叉梁系按弹性地基梁方法求解内力，肋梁的内力取交叉梁系的内力；桩筏筏板有限元计算则采用与板相同中厚板单元分析。

b、基本注意参数设置是否一致。

c、一般来说对于梁板结构两种计算方法都可使用，当板厚与肋梁高度比大于0.5或柱网不规则时，优先采用板元法计算。

7、为什么slabcad中选取不同的工况配筋都不变呢？答：选不同的工况对最后的配筋结果没影响，配筋都是根据最后的组合设计弯矩来计算，单工况不计算配筋；不同工况的内力可以查看。

PKPM结构系列软件常见问题及解析

PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。

对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。

二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。

三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。

四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。

对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。

五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。

(整理)pkpm结构设计100问.

问题1：楼梯间荷载建模过程中如何输入？答案：方法1 在楼梯间板厚度定义为0，恒活载大小按楼梯间取，这种方法比较便捷快速方法2 楼梯间直接全房间开洞，楼梯梁上算一半梯板荷载，注意在平台梁位置不要漏了集中荷载。

[设计问题]坡屋面如何建模?答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!!用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？答案:TAT SATWE PMSAP 的OUT文本控制的参数基本差不多，不过在软件的实现操作输出上有些区别，我觉的高层建筑可以几个软件都计算一边，对结果做一个比较，取最合理的结果。

问题：框架结构计算时，梁柱箍筋间距如何考虑？答案：框架梁存在集中荷载，宜取为100；框架柱一般情况下不存在集中荷载，宜为200，但当框架柱计算长度范围内有集中荷载时，还是应该区别考虑的！因为程序中考虑非加密区箍筋间距为200，这样就带来了这个问题！但是取100和200所计算出的非加密区箍筋面积应该这样采用。

问题：独立基础变阶要演算抗剪，配筋按照抗弯计算，但是配筋有没有最小配筋率的问题？？答案：我觉得既然是抗弯构建，应该满足最小配筋率的问题，否则配筋没有意思（我自己认为的答案，资料上没有找到，请高手点拨）问题3：长宽比大于2小于3的板宜按双向板计算，请问怎么计算，查表没有系数，我是说的手算，高手赐教，我等待回答问题4: 如何确定柱截面，梁截面和楼板厚度回答: 梁截面估算：梁高与跨度的关系主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽主梁 200，250，300…… 次梁200…… 跨度较小的厨房和厕所可以取到120，150……楼板厚度估算：单向板：短边的1/35 双向板：短边的1/40 悬臂板：悬臂长的1/10 同时要遵守混凝土规范10.1.1中对板的最小厚度规定一般的估柱截面的方法： A=（受荷面积*层数*12~15）/（fc*轴压比）轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值 A--------柱的截面面积用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？求答案中...(1)、TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲自由度θ’，相应的力矩多了双力矩。

PKPM系列软件常见问题

PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。

这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。

所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。

2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。

最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。

3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。

所以错层梁高差在500mm以内时只需建立一个标准层即可。

当错层高差大于500mm时，可以定义错层梁计算。

4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。

PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。

添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。

5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。

若要定义则只能在PMSAP中定义成弹性板6来计算。

6，遮阳板：可定义在楼层处，不影响计算结果。

7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。

最高的塔定义为1号塔，依此类推。

8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。

9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。

10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。

若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。

13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。

PKPM结构用户问题及解答汇总

1、SATWE单性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。

施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。

2、平面不规则结构，SATW计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。

可使用模拟一+LDLT计算。

模拟三程序强制使用VSS求解，也不能使用模拟三。

3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE寸PMCAD勺建模数据进行重新整理，对异形柱，SATW以腹板形心作为计算定位点。

对PMCA呼对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。

4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。

但SATWE十算是正确的。

5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。

6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCA呼使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。

05版基础与上部标高是独立的，设置相对正负0的标高就可以。

7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束m值为3,较小，这样计算的地上部分位移要大一些。

可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。

8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框- 抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATW瞰据文件及数据检查无错误，但是到第2步SATW内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计” 中已经计算完毕，SATWEP不再计算。

PKPM技术问答精选

PKPM技术问答精选（2012年9月第一周）摘要: 1.找不到设缝连梁的建模和连梁设置的地方? 答：SATWE→接PM生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不...1.找不到设缝连梁的建模和连梁设置的地方?答：SATWE→接PM生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不参与计算的结果肯定是不一样的。

如果基础拉梁参与结构整体计算，我们考察的主要是基础拉梁的配筋。

3.数据检查时出现梁上加有非适当约束？答：可能是由于支座设置有问题，可以在每层中使用清除支座，然后重新退出PM，数检计算应该就没问题了。

4.钢结构建模参数设置里没有质量等级选项？答：程序默认为B，计算的时候都是构件应力计算，板件的强度等级与ABCD等级无关，只与钢材牌号有关，质量等级要求只是对于适应场合的应用问题。

5.关于打断后构件的信息？记得PKPM说新的版本打断构件后，构件的荷载以及其他信息不会像以前丢失，以前用的也的确是这样。

但今天用了一下，发现又回到以前了?答：直接加直线打断没有问题，但是镜像过去的直线与原构件打断后会出问题。

已经改善，下次的补丁会加入此改进。

6.PMCAD柱好像只能修改底标高?答：柱顶的标高一般是随节点的标高，也就是说你建的标准层上的节点都是与层高度一致的。

如果是比层高低或高的话，网格生成里面有上节点高命令，一般是用此命令来调整上节点高属性。

7.钢结构三维模型输入中有无跟PMCAD一样增加快捷菜单？答：应该是指右侧的竖向工具条吧。

您的建议很实用，我们下一版本会在程序中加上。

8.一个关于屋面支撑输入的问题？结构是混凝土柱子钢屋面梁，屋面水平支撑，是应该按梁输入呢还是按斜撑输入，两个输入后算的结果对于柱子的配筋和位移不一样，感觉按斜撑输入对柱子没影响，不知道为什么。

【常见问题】PKPM结构软件——8月常见问题与解答

【常见问题】PKPM结构软件——8月常见问题与解答一、PMCAD1. 板的施工图中出现了100000，感觉不对，哪里计算出现问题了?【PKPMV3.1.1】答：100000表示超筋的意思，一般情况下是由于板荷载过大，板厚较小导致。

2. PKPM剪力墙模型，墙上洞口建模按照洞口或梁输入，计算有什么区别吗？【PKPM V2.1】答：按照洞口输入程序按照壳单元处理，普通框架梁按照杆单元处理，两者计算的周期位移及构件的内力都会有所区别。

3. 为什么梁上铁的架立筋与我的主筋相同呢，均为25的钢筋？而有的是12的钢筋【PKPM V2.2】答：程序在根据梁宽选择箍筋的时候，如果出现4肢箍，则上铁至少需要四根纵筋，我们现在根据用户的提议，做了如下的规则：若上铁配2根纵筋，另需2根架立筋，2根架立筋采用12的一级钢；若上铁已配3根纵筋，另需1根架立筋，则这一根架立筋同已配的纵筋。

4. 电脑卡住了，程序也意外中断了，刚刚的数据全没了，怎么才能找回呢？【PKPM V2.2】答：在左上角PKPM位置处有个下拉菜单，点开里面有个恢复数据；建议设置程序自动保存的时间间隔，可以设置为5分钟；在工具中，有定时存盘菜单，按照命令行提示，输入保存时间间隔即可。

5. 混凝土框架屋面有大的挑板，请问必须加虚梁才能把挑板上的恒活荷载传到相邻框架梁上吗【PKPM系列】答：悬挑板可以直接传递恒活荷载，但传递不了竖向荷载产生的扭矩，要自己在梁上布置。

6. 支座负筋计算得出需要配6根钢筋，施工图给出的配筋方法是：两排：1/5？为什么上排竟然配一根钢筋？【PKPM V2.2】答：程序的处理方式是：需要配两排的，先配下面一排开始，是按照所能容纳的钢筋最大根数，多余的才放到上排，所以会出现上面的问题；但是实际施工中，至少保证每排两根钢筋，程序后续会做修改。

7. 按次梁的方式输入次梁，导荷方式是不是按照实际情况考虑？【PKPM V2.2】答：是的，按实际情况考虑。

PKPM常见问题解答（第一期）

PKPM常见问题解答（第一期）1.只有一层情况下风荷载的布置问题？答：可以自动生成风荷载，如需自己定义可以在特殊风荷载定义中定义。

(风荷载的Wk计算需要用到体型系数、风压高度变化系数及基本风压，程序可以自动搜索体型，给出默认的体型系数，用户也可以修改；基本风压用户直接填写；风压高度变化系数由结构的楼层高和地面粗糙度来确定，只要填写粗糙度，程序可以按照荷载规范附录自动计算风压高度变化系数；计算出wk，程序自动搜素构件的外轮廓，确定迎风面的面积，然后用A*WK得到本层的风荷载值，如果是刚性楼板作用在刚性楼板的质心上，如果是弹性楼板，平均分派在各个弹性节点上。

因此，不管是多少层程序都能准确计算风荷载。

当然如果是空旷结构，需要人为按照有效迎风面计算风荷载，此时可以在风荷载修改中修改程序自动计算的风荷载。

)2.鉴定加固中使用年限变动的情况下，相关系数是如何的变化？还有就是涉及到鉴定加固是现在的，但是实际工程是以前的，用现在的鉴定加固软件做以前规范版本的旧工程是否准确合理，需要落实。

答：80年代及以前的现有建筑后续使用年限不少于30年—A类—软件执行89规范90年代的现有建筑后续使用年限不少于40年—B 类—软件执行89规范2001年以后的现有建筑后续使用年限不少于50年—C类—软件执行01规范3.鉴定加固中斜撑交接处的节点如何处理？答：软件对此没有做任何处理。

加斜撑只是对整体刚度有影响。

（PKPM中对于输入的混凝土斜杆默认为两端固接进行计算，对于输入的钢斜杆默认为两端铰接计算，如果要修改可以在特殊构件补充定义中修改对应的固接铰接信息，当然在实际的处理中，构造要求应该与计算的假定相适应。
