PLC程序设计9大要求
PLC编程程序及要求
PLC编程程序及要求PLC编程（Programmable Logic Controller Programming）是一种通过编写指令来控制和协调自动化系统中硬件设备运行的过程。
PLC编程程序是指控制器实际运行的指令集合，它定义了如何从传感器获取输入信号，并根据预设的逻辑和算法，通过执行输出指令来驱动执行器。
以下是PLC编程程序的一般要求。
1.准确性：PLC编程程序需要准确地实现设计要求，以确保控制系统的稳定性和可靠性。
程序员应该遵循设计规范和要求，确保所有输入和输出信号的正确处理。
2.可读性：良好的PLC编程程序应该具有清晰、易读的结构。
程序员应该使用有意义的变量和符号名称，以便其他人理解程序的功能。
良好的注释和文档也是必不可少的，以便快速理解程序逻辑。
3.简洁性：PLC编程程序应避免过多冗余的代码或不必要的复杂性。
程序员应根据实际需要编写最少的代码，以提高程序效率和可维护性。
4.稳定性：PLC编程程序应经过严格测试和验证，以确保其在各种可能的工作条件下稳定运行。
程序员应该预见可能发生的故障和异常情况，并编写相应的错误处理代码。
5.灵活性：PLC编程程序应具有一定的灵活性，使其能够适应未来需求的变化。
程序员应设计可扩展的程序结构，并使用参数化编程技术，以便更改系统配置或逻辑时能够快速进行调整。
6.安全性：PLC编程程序在设计时应考虑到系统安全的要求。
程序员应确保输入和输出信号的正确性，避免因不正确的控制指令而导致意外事故的发生。
7.可维护性：良好的PLC编程程序应具有良好的可维护性。
尽量使用模块化的编程结构，使程序易于理解、修改和增强功能。
程序员应遵循标准的编程规范，以提高组织性和可读性。
总之，PLC编程程序需要根据具体的自动化系统要求，结合设计规范和要求，编写准确、可读、简洁、稳定、灵活、安全和可维护的控制逻辑。
这些要求将确保PLC编程程序的高效性、可靠性和可持续性，从而实现自动化系统的优化运行。
PLC程序设计规范
PLC程序设计规范1、选择合适的plc型号及I/O点数,有特殊功能需求时选择特殊功能模块;2、熟悉所选择的plc编程指令及编译软件;3、进行软元件规划,包括内部继电器、保持继电器、数据寄存器、定时器、计数器等;4、进行程序规划,一般以故障提取、故障处理、手动处理、自动处理、输出处理这样的顺序进行编程;比较大型的工程或设备按功能单元分段、分块进行处理,如一条自动化生产线中有提升机、移行、顶起旋转装置等,则应按上述单元分段分块编程;5、在分段分块编写的程序前应加上简短的段注释,说明此段程序的功能,如有必要可以注明相应的工艺流程;分块或分段的程序再总体程序的位置顺序应基本上按工艺流程顺序排列,便于程序的可读性;6、在程序设计之前,应对设备进行抽象,对如停止、急停、过载、超限、超时、安全光幕、碰停、门开关等共用因子进行提取,放在启动回路或启动主控、连锁回路,作为整个程序结构的大前提,在此基础下,再将程序分为自动、手动两大功能区;7、将程序结构手动功能区共用因子,如手动、危及设备人身安全等因数因子进行提取,放在手动主控、连锁回路,对手动控制进行保护、屏蔽、报警;8、将程序结构自动功能区共用因子,如自动、超限、超时等因数因子进行提取,放在自动主控、连锁回路,对自动控制下设备进行保护、屏蔽、报警;一个总的原则就是,在确保安全的前提下,严格限制设备的进,宽松限制设备的出;9、程序设计时应设计程序总复位功能,便于使用者在设备出现故障情况下,可以方便尽快恢复设备正常工作;总复位应充分考虑在复位过程中设备和人员的安全;10、自动模式切换到手动模式时,程序应清除自动模式下的输出和中间状态;特别是在自动模式使用SET指令时,必须在手动模式用RESET指令予以清除;11、严禁在编制程序中使用双输出,即同一条输出语句或同一个输出线圈在程序中出现2次及以上;在不同模式条件下的对同一输出点的输出使用中间继电器进行中转,最后集中到一起并列到输出点;12、使用触摸屏时,对触摸屏和PLC公用的控制区和状态区,不得做其他功能方面的编程使用;13、对PLC的特殊模块,在使用之前,应先查明其控制区和状态区是否占用工作字,若占用,不得将这些工作字做其他方面的编程;14、PLC的输入、输出、中间继电器、定时器、计数器、数据寄存器等都要加中文注释;输入、输出还要有元器件名称位号;对应的输入点,一般情况下默认为外围开关连接的是NO触点,对于需要接NC触点的须在注释中标明;所有注释应当清晰明了,不易产生误解,尽量少使用泛指;15、工程调试完成后,系统必须保留最终软件程序,保存的文件名应包含项目编号/作者/日期信息/版本号等;16、关于程序加密：对于加密程序的密码必须有专门的文件予以保存,并注明相应的用户名+密码+权限,分发给至少两个人以上了解密码,防止密码丢失带来无法打开程序的情况;。

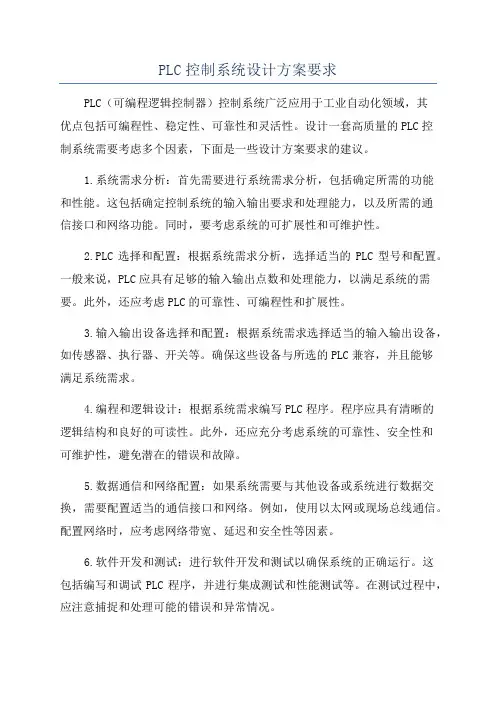

PLC控制系统设计方案要求
PLC控制系统设计方案要求PLC（可编程逻辑控制器）控制系统广泛应用于工业自动化领域，其优点包括可编程性、稳定性、可靠性和灵活性。
设计一套高质量的PLC控制系统需要考虑多个因素，下面是一些设计方案要求的建议。
1.系统需求分析：首先需要进行系统需求分析，包括确定所需的功能和性能。
这包括确定控制系统的输入输出要求和处理能力，以及所需的通信接口和网络功能。
同时，要考虑系统的可扩展性和可维护性。
2.PLC选择和配置：根据系统需求分析，选择适当的PLC型号和配置。
一般来说，PLC应具有足够的输入输出点数和处理能力，以满足系统的需要。
此外，还应考虑PLC的可靠性、可编程性和扩展性。
3.输入输出设备选择和配置：根据系统需求选择适当的输入输出设备，如传感器、执行器、开关等。
确保这些设备与所选的PLC兼容，并且能够满足系统需求。
4.编程和逻辑设计：根据系统需求编写PLC程序。
程序应具有清晰的逻辑结构和良好的可读性。
此外，还应充分考虑系统的可靠性、安全性和可维护性，避免潜在的错误和故障。
5.数据通信和网络配置：如果系统需要与其他设备或系统进行数据交换，需要配置适当的通信接口和网络。
例如，使用以太网或现场总线通信。
配置网络时，应考虑网络带宽、延迟和安全性等因素。
6.软件开发和测试：进行软件开发和测试以确保系统的正确运行。
这包括编写和调试PLC程序，并进行集成测试和性能测试等。
在测试过程中，应注意捕捉和处理可能的错误和异常情况。
7.系统集成和调试：将PLC系统集成到现场并进行调试。
确保PLC与其他设备和系统正确配合，并且整个系统能够正常运行。
在调试期间，应注意系统的稳定性和性能。
8.文档编写和培训：为整个PLC控制系统编写详细的文档，包括系统的架构、设计和配置信息。
此外，还应为系统用户提供相关培训，以确保他们正确使用和维护PLC控制系统。
9.系统维护和优化：定期检查和维护PLC控制系统，以确保其性能和可靠性。
根据实际情况，进行系统的优化和改进，以适应工作环境的变化和系统需求的变化。
PLC程序设计规范
PLC程序设计规范一、程序命名规范：1.确保每个程序有一个明确的、描述性强的名称，可以清晰地表达程序的功能。
2.使用驼峰命名法命名程序，每个单词的首字母大写，不使用下划线或空格。
3.避免使用过于冗长或复杂的程序名称。
二、程序结构规范：1.确保程序的逻辑清晰且易于理解。
使用模块化设计方法，将程序分解为多个子程序，每个子程序负责一个特定的功能。
2.使用注释来解释程序的逻辑和功能。
确保注释详细而清晰，可以帮助其他人理解和修改程序。
3.避免在程序中使用硬编码的常数。
使用变量或常量块来存储常用的数值，以便于修改和维护。
三、变量命名规范：1.确保每个变量都有一个明确的、描述性强的名称，可以清晰地表达变量的含义和用途。
2.使用驼峰命名法命名变量，避免使用过于简单的单词或缩写。
3.根据变量的用途选择合适的数据类型，避免使用过于通用的数据类型。
四、注释规范：1.在程序的开头添加详细的注释，描述程序的功能和设计思路。
2.在每个程序块的开头添加注释，解释该程序块的功能和实现方法。
3.在每个程序块的关键位置添加注释，解释该位置的逻辑或计算过程。
五、错误处理规范：1.在程序中对可能出现的错误进行处理，并提供合适的错误提示和报警。
2.使用异常处理机制来处理意外错误或异常情况，确保程序可以恢复到安全状态。
3.记录错误日志，包括错误发生的时间、位置和原因，以便于诊断和修复错误。
六、程序测试规范：1.在编写程序之前，制定测试计划，并对程序进行全面的功能和性能测试。
2.对程序进行边界条件测试，确保程序在各种情况下都能正确处理输入。
3.针对复杂的程序逻辑或数据处理过程，编写单元测试来检查程序的正确性。
七、文档规范：1.在程序的开发过程中，编写详细的文档，包括程序的需求规格、设计文档和用户手册。
2.在文档中说明程序的各个模块的功能和接口，以及模块之间的关系。
3.更新文档来反映程序的变化和重要的修订。
八、安全规范：1.遵循相关的安全标准和法规，设计和编写程序时考虑到工作环境的安全要求。

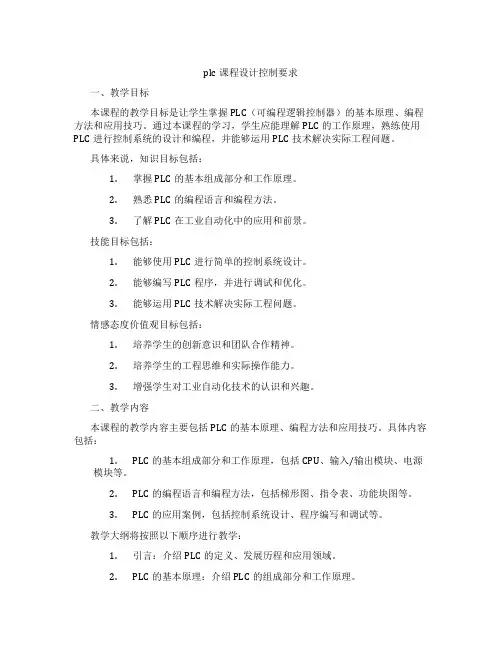

plc课程设计控制要求
plc课程设计控制要求一、教学目标本课程的教学目标是让学生掌握PLC（可编程逻辑控制器）的基本原理、编程方法和应用技巧。
通过本课程的学习，学生应能理解PLC的工作原理，熟练使用PLC进行控制系统的设计和编程，并能够运用PLC技术解决实际工程问题。
具体来说，知识目标包括：1.掌握PLC的基本组成部分和工作原理。
2.熟悉PLC的编程语言和编程方法。
3.了解PLC在工业自动化中的应用和前景。
技能目标包括：1.能够使用PLC进行简单的控制系统设计。
2.能够编写PLC程序，并进行调试和优化。
3.能够运用PLC技术解决实际工程问题。
情感态度价值观目标包括：1.培养学生的创新意识和团队合作精神。
2.培养学生的工程思维和实际操作能力。
3.增强学生对工业自动化技术的认识和兴趣。
二、教学内容本课程的教学内容主要包括PLC的基本原理、编程方法和应用技巧。
具体内容包括：1.PLC的基本组成部分和工作原理，包括CPU、输入/输出模块、电源模块等。
2.PLC的编程语言和编程方法，包括梯形图、指令表、功能块图等。
3.PLC的应用案例，包括控制系统设计、程序编写和调试等。
教学大纲将按照以下顺序进行教学：1.引言：介绍PLC的定义、发展历程和应用领域。
2.PLC的基本原理：介绍PLC的组成部分和工作原理。
3.PLC的编程方法：介绍PLC的编程语言和编程方法。
4.PLC的应用案例：介绍PLC在工业自动化中的应用案例。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过教师的讲解，向学生传授PLC的基本原理、编程方法和应用技巧。
2.讨论法：通过小组讨论，让学生互相交流和分享学习心得，加深对PLC知识的理解。
3.案例分析法：通过分析实际应用案例，让学生了解PLC在工业自动化中的应用和解决实际问题的能力。
4.实验法：通过实验操作，让学生亲手实践PLC编程和控制系统设计，提高实际操作能力。

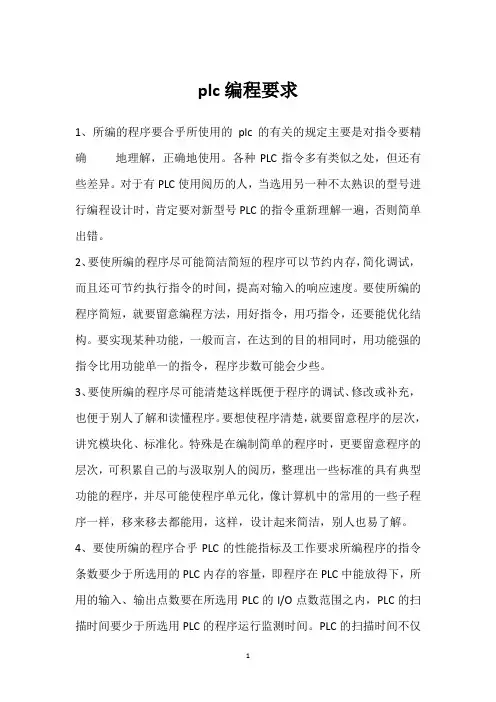

plc编程要求
plc编程要求1、所编的程序要合乎所使用的plc的有关的规定主要是对指令要精确地理解，正确地使用。
各种PLC指令多有类似之处，但还有些差异。
对于有PLC使用阅历的人，当选用另一种不太熟识的型号进行编程设计时，肯定要对新型号PLC的指令重新理解一遍，否则简单出错。
2、要使所编的程序尽可能简洁简短的程序可以节约内存，简化调试，而且还可节约执行指令的时间，提高对输入的响应速度。
要使所编的程序简短，就要留意编程方法，用好指令，用巧指令，还要能优化结构。
要实现某种功能，一般而言，在达到的目的相同时，用功能强的指令比用功能单一的指令，程序步数可能会少些。
3、要使所编的程序尽可能清楚这样既便于程序的调试、修改或补充，也便于别人了解和读懂程序。
要想使程序清楚，就要留意程序的层次，讲究模块化、标准化。
特殊是在编制简单的程序时，更要留意程序的层次，可积累自己的与汲取别人的阅历，整理出一些标准的具有典型功能的程序，并尽可能使程序单元化，像计算机中的常用的一些子程序一样，移来移去都能用，这样，设计起来简洁，别人也易了解。
4、要使所编的程序合乎PLC的性能指标及工作要求所编程序的指令条数要少于所选用的PLC内存的容量，即程序在PLC中能放得下，所用的输入、输出点数要在所选用PLC的I/O点数范围之内，PLC的扫描时间要少于所选用PLC的程序运行监测时间。
PLC的扫描时间不仅包括运行用户程序所需的时间，而且还包括运行系统程序，（如I/O 处理、自监测）所需的时间。
5、所编程序能够循环运行PLC的工作特点是循环反复、不间断地运行同一程序。
运行从初始化后的状态开头，待掌握对象完成了工作循环，则又返回初始化状态。
只有这样才能使掌握对象在新的工作周期中也得到相同的掌握。
一套完美的PLC程序是什么样子的？
一套完美的PLC程序是什么样子的？一套完美的PLC程序，并不仅仅是使系统能够运行起来这么简单，首先程序应该是正确的可靠的，这是前提，然后还应具备简单性和可读易改性，换句话说是应具有完整的注释、易于修改程序。
此外，也需要精良的架构、良好的可扩展性、具备报警保护系统、运行前的模拟系统。
那么下面我们就从这几个方面来详细展开说一下~1．正确性PLC的程序一定要正确，并要经过调试验证，证明其能够正确工作。
这是对PLC 程序的最根本的要求，若这一点做不到，其它的再好也没有用是吧？要使程序正确，一定要准确的使用指令，正确的使用编程软元件。
必要时，可编些小程序对一些不清楚的指令作些测试。
2．可靠性PLC程序不仅要正确，还要可靠，这反映着PLC程序的稳定性，这也是对PLC程序的基本要求。
有的PLC程序，在正常的工作条件下或合法操作时能正确工作，而出现非正常工作条件（如临时停电，又很快再通电）或进行非法操作（如一些按钮不按顺序按，或同时按若干按钮）后，程序就不能正常工作了，这种程序，就不太可靠，或者说是不好的程序。
好的PLC程序对非正常工作条件出现，能予以识别，好的PLC程序对非法操作能予以拒绝，只接受合法操作。
联锁是拒绝非法操作常用的手段，继电电路常用这个方法，PLC也可继承这个方法。
3．简单性最好能够使PLC程序尽可能简单。
简单的含义就是尽可能的使用标准化的程序框架，尽可能使用简单的指令。
要想程序简单，就要优化程序结构，用流程控制等指令简化程序。
4．可读性要求所设计的程序可读性要好。
这不仅便于程序设计者加深对程序的理解，便于调试，而且，还要便于别人读懂你的程序，便于使用者维护。
要使程序可读性好，所设计的程序就要尽可能清晰。
要注意层次结构，实现模块化。
要多用一些标准化的设计。
I/O分配要有规律性，便于记忆与理解。
必要时，还要做一些注释工作。
程序的注释，应该有以下几个方面：A、系统注释B、程序块注释C、段注释D、变量注释（包含I/O注释、中间变量注释）5．易改性程序要便于修改。
plc程序编写思路
PLC程序编写思路1. 理解任务需求首先，我们需要理解任务的具体需求。
PLC程序编写是指基于可编程逻辑控制器（PLC）的程序设计，用于实现自动化控制系统。
PLC程序编写需要根据具体的控制要求和硬件设备来设计和实现相应的程序逻辑。
2. 确定控制要求在开始编写PLC程序之前，我们需要明确控制系统的要求。
这包括：•系统的输入和输出信号，即需要对哪些传感器和执行器进行控制。
•控制系统的逻辑和功能需求，即需要实现哪些控制逻辑和功能。
•系统的性能要求，即对控制的精度、速度和稳定性有何要求。
3. 设计程序逻辑根据控制要求，我们可以开始设计PLC程序的逻辑。
程序逻辑是指PLC程序的执行顺序和判断条件。
一般来说，PLC程序逻辑可以分为以下几个部分：•初始化：在程序开始时，对PLC进行初始化设置，包括设置输入输出端口、变量初始化等。
•输入处理：读取输入信号，包括传感器信号和外部输入信号，用于后续的逻辑判断和控制。
•逻辑判断：根据输入信号和系统要求，进行逻辑判断，确定下一步的控制动作。
•输出控制：根据逻辑判断的结果，控制执行器的动作，实现系统的控制功能。
•循环处理：根据系统要求，对输入处理、逻辑判断和输出控制进行循环处理，以实现持续的控制功能。
4. 编写PLC程序在设计好程序逻辑之后，我们可以开始编写PLC程序。
PLC程序一般使用特定的编程语言，如Ladder Diagram（梯形图）、Structured Text（结构化文本）等。
根据实际情况和个人喜好，选择适合的编程语言进行编写。
编写PLC程序时，需要注意以下几点：•使用注释：在程序中使用注释，对程序的各个部分进行解释和说明，以便后续的维护和修改。
•模块化设计：将程序模块化，将不同的功能和逻辑进行分块，便于程序的组织和维护。
•变量命名：合理命名变量，使得程序的逻辑清晰可读，方便后续的调试和修改。
•错误处理：在程序中加入错误处理机制，对可能出现的错误进行判断和处理，保证系统的稳定性和可靠性。
PLC控制系统设计的一般流程与要求
PLC控制系统设计的一般流程与要求1．PLC控制系统设计的一般步骤与传统的继电器——接触器控制系统的设计相比较，组件的选择代替了原来的器件选择，程序设计代替了原来的逻辑电路设计。
（1）根据工艺流程分析控制要求，明确控制任务，拟定控制系统设计的技术条件。
技术条件一般以设计任务书的形式来确定，它是整个设计的依据。
工艺流程的特点和要求是开发PLC控制系统的主要依据，所以必须详细分析、认真研究，从而明确控制任务和范围。
如需要完成的动作（动作时顺、动作条件，相关的保护和联锁等）和应具备的操作方式（手动、自动、连续、单周期，单步等）。
（2）确定所需的用户输入设备（按钮、操作开关、限位开关、传感器等）、输出设备（继电器、接触器、信号灯等执行元件）以及由输出设备驱动的控制对象（电动机、电磁阀等），估算PLC的I/O点数；分析控制对象与PLC之间的信号关系，信号性质，根据控制要求的复杂程度，控制精度估算PLC的用户存储器容量。
（3）选择PLC。
PLC是控制系统的核心部件，正确选择PLC对于保证整个控制系统的各项技术、经济指标起着重要的作用，PLC的选择包括机型的选择、容量的选择、I/O模块的选择、电源模块的选择等。
选择PLC的依据是输入输出形式与点数，控制方式与速度、控制精度与分辨率，用户程序容量。
（4）分配、定义PLC的I/O点，绘制I/O连接图。
根据选用的PLC所给定的元件地址范围（如输入、输出、辅助继电器、定时器、计数器。
数据区等），对控制系统使用的每一个输入、输出信号及内部元件定义专用的信号名和地址，在程序设计中使用哪些内部元件，执行什么功能格都要做到清晰，无误。
（5）PLC控制程序设计。
包括设计梯形图、编写语句表、绘制控制系统流程图。
控制程序是控制整个系统工作的软件，是保证系统工作正常，安全。
可靠的关键，因此，控制程序的设计必须经过反复测试。
修改，直到满足要求为止。
（6）控制柜（台）设计和现场施工。
在进行控制程序设计的同时，可进行硬件配备工作，主要包括强电设备的安装、控制柜（台）的设计与制作、可编程序控制器的安装、输入输出的连接等。
PLC控制系统设计的基本内容和步骤
例如要求实现PID运算、闭环控制、通信联网等，可
视控制规模及复杂的程度，选用中档或高档机。其中
高档机主要用于大规模过程控制、全PLC的分布式控
制系统以及整个工厂自动化等。
对于工艺过程比较固定、环境条件较好（维修量 较小）的场合，选用整体式结构PLC。其它情况则选 用模块式结构PLC。
3、输入、输出功能及负载能力的选择
选择哪一种功能的输入、输出形式或模块，取 决于控制系统中输入和输出信号的种类、参数要求 和技术要求，选用具有相应功能的模块。为了提高 抗干扰能力，输入、输出均应选用具有光电隔离的 模块。对于输出形式，有无触点和有触点之分。无 触点输出大多使用大功率三级管（直流输出）或双 向可控硅（交流输出）电路，其优点是可靠性高、 响应速度快、寿命长，缺点是价格高、过载能力差 些。有触点输出是使用继电器触点输出，其优点是 适用电压范围宽、导通压降损失小、价格便宜，缺 点是寿命短、响应速度慢。
第一节 PLC控制系统设计的基本内容和步骤
一、PLC控制系统设计的基本原则
设计任何一个PLC控制系统，如同设计任何一 种电气控制系统一样，其目的都是通过控制被控对 象（生产设备或生产过程）来实现工艺要求，提高 生产效率和产品质量。因此，在设计PLC控制系统 时，应遵循以下基本原则：
1、PLC控制系统控制被控对象应最大限度地 满足工艺要求。设计前，应深入现场进行调查研究 ，搜索资料，并与机械部分的设计人员和实际操作 人员密切配合，共同拟定控制方案，协同解决设计 中出现的各种问题。
设计梯形图
设计控制台（柜）
修改
编制程序清单 输入程序并检查
调试
现场连线
NO
满足要求？
YES
PLC9大注意事项
你碰到过电源板故障吗？有遇到输出和输入故障吗？程序丢失有过吗？也许你在十多年的维修路上只遇到过一次PLC输出点坏了，暂未有过其他PLC硬件出问题！也许你在电焊后就碰到了电子板的各种问题。
也许西门子200系列的编程口烧毁N多次、输出继电器粘连、晶体管输出短路等等，不一而足。
面对这些问题你是否非常头疼？据说，遵守PLC使用九大原则，能有效避免，而且还能少走弯路哦~PLC使用的九大注意事项：一、PLC自身故障判断一般来说，PLC是极其可靠的设备，出故障率很低。
PLC的CPU等硬件损坏或软件运行出错的概率几乎为零；PLC输入点如不是强电入侵所致，几乎也不会损坏；PLC输出继电器的常开点，若不是外围负载短路或设计不合理，负载电流超出额定范围，触点的寿命也很长。
因此，我们查找电气故障点，重点要放在PLC的外围电气元件上，不要总是怀疑PLC硬件或程序有问题，这对快速维修好故障设备、快速恢复生产是十分重要的，因此笔者所谈的PLC控制回路的电气故障检修，重点不在PLC 本身，而是PLC所控制回路中的外围电气元件。
二、输入输出（I/O）模块的选取输出模块分为晶体管、双向可控硅、接点型。
晶体管型的开关速度最快（一般0.2ms），但负载能力最小，约0.2~0.3A、24VDC，适用于快速开关、信号联系的设备，一般与变频、直流装置等信号连接，应注意晶体管漏电流对负载的影响。
可控硅型优点是无触点、具有交流负载特性，负载能力不大。
继电器输出具有交直流负载特点，负载能力大。
常规控制中一般首先选用继电器触点型输出，缺点是开关速度慢，一般在10ms左右，不适于高频开关应用。
三、接地问题PLC系统接地要求比较严格，最好有独立的专用接地系统，还要注意与PLC 有关的其他设备也要可靠接地。
多个电路接地点连接在一起时，会产生意想不到的电流，导致逻辑错误或损坏电路。
而产生不同的接地电势的原因，通常是由于接地点在物理区域上被分隔的太远，当相距很远的设备被通信电缆或传感器连接在一起的时候，电缆线和地之间的电流就会流经整个电路，即使在很短的距离内，大型设备的负载电流也可以在其与地电势之间产生变化，或者通过电磁作用直接产生不可预知的电流。
plc编程7大原则
PLC编程应注意以下基本原则。
（1）外部输入/输出继电器、内部继电器、定时器、计数器等软元件的触点可重复使用，没有必要特意采用复杂程序结构来减少触点的使用次数。
（2）梯形图每一行都是从左母线开始，线圈接在最右边。
在继电器控制原理图中，继电器的触点可以放在线圈的右边，但在梯形图中触点不允许放在线圈的右边。
如图1所示。
（3）线圈不能直接与左母线相连，也就是说线圈输出作为逻辑结果必须有条件。
必要时可以使用一个内部继电器的动断触点或内部特殊继电器来实现。
参见图2所示。
（4）同一编号的线圈在一个程序中使用两次以上称为双线圈输出。
双线圈输出容易引起误操作，这时前面的输出无效，只有最后的输出才有效。
但该输出线圈对应触点的动作，要根据该逻辑运算之前的输出状态来判断。
如图3所示，由于M1双线圈输出，所以，M1输出随最后一个M1输出变
化，Y1随第一个M1线圈变化，而Y2随第二个M1输出变化。
所以，一般情况下，应尽可能避免双线圈输出。
（5）梯形图程序必须符合顺序执行的原则，即从左到右，从上到下执行，如不符合顺序执行的电路不能直接编程，例如图4所示电路不能直接编程。
（6）梯形图中串、并联的触点次数没有限制，可以无限制的使用，如图5所示。
（7）两个或两个以上的线圈可以并联输出，如图6所示。
plc程序设计思路 -回复
plc程序设计思路-回复Plc程序设计思路在工业自动化领域，PLC（可编程逻辑控制器）是一种非常常见的控制设备，用于实现自动化生产线、机械设备等的控制。
PLC程序设计是指通过编写程序，将所需的自动化控制逻辑转化为PLC可识别和执行的指令集。
本文将以PLC程序设计思路为主题，详细介绍PLC程序设计的步骤和注意事项。
一、需求分析与程序设计在进行PLC程序设计之前，首先需要进行需求分析，明确自动化控制系统的需求和功能。
在需求分析阶段，需要考虑以下几个方面：1. 控制需求：明确需要控制的设备、传感器和执行器等硬件设备，在实际应用中需要哪些控制逻辑和功能。
2. 输入输出信号：分析系统所需的输入信号和输出信号，并确定输入输出模块的类型和数量。
3. 运行模式：确定系统的运行模式，是单次运行还是循环运行，是否需要根据条件进行判断和切换等。
4. 安全性要求：根据实际应用，确定系统的安全性要求，例如安全门、急停按钮等的控制。
在需求分析完成后，就可以进行PLC程序的设计。
程序设计包括以下几个步骤：1. 制定程序结构：根据需求分析的结果，确定PLC程序的结构。
通常，PLC程序可以分为初始化、主循环和结束三个部分，其中主循环是控制逻辑的核心部分。
2. 设计IO信号处理程序：根据实际应用的输入输出信号，设计IO信号的处理程序。
输入信号处理程序负责读取传感器信号并进行处理，输出信号处理程序负责根据控制逻辑的执行结果，控制执行器等输出设备。
3. 编写控制逻辑程序：根据需求，编写控制逻辑程序。
控制逻辑程序根据输入信号进行判断和计算，控制设备的开关和执行次序等。
4. 错误处理程序设计：在PLC程序设计中，错误处理程序是非常重要的一步。
合理的错误处理程序可以在系统出现故障或异常时，保证系统的安全性和稳定性。
二、PLC程序实现与调试PLC程序设计完成后，就需要将程序烧写到PLC设备中，并进行调试和测试。
PLC程序的实现过程主要包括以下几个步骤：1. 编写程序：使用PLC编程工具，根据程序设计的结果，将程序逐步编写。
PLC程序设计规范及编程建议
PLC程序设计规范及编程建议我们在进行PLC程序设计时，最好能按照一个规范去编程，这样编出来的程序具有简单可靠，可读易懂性。
下面我们来看一下都有哪些规范吧！我们在进行PLC程序设计时，最好能按照一个规范去编程，这样编出来的程序具有简单可靠，可读易懂性。
下面我们来看一下都有哪些规范吧！1、编程之前进行软元件规划，包括内部继电器、保持继电器、数据寄存器、定时器、计数器等。
2、编程时要进行程序功能结构的规划，比较大型的工程或设备按功能分块进行处理，一般以故障处理、手动处理、自动处理、输出处理这样的顺序进行编程。
如一条自动化生产线中有提升机、移行、顶起旋转装置等，则应按上述单元分段分块编程。
3、在分段分块编写的程序前应加上简短的段注释，说明此段程序的功能，如有必要可以注明相应的工艺流程，便于程序的可读性。
4、在程序设计时，应对设备进行抽象，对如停止、急停、过载、超限、超时、等共用因子进行提取，放在启动回路或连锁回路，作为整个程序结构的大前提，在此基础下，再将程序分为自动、手动两大功能区。
5、自动模式切换到手动模式时，程序应清除自动模式下的输出和中间状态。
特别是在自动模式使用SET指令时，必须在手动模式用RESET指令予以清除。
6、单台设备控制中必须有手动/自动切换，以及手动操作时可以启/停功能，由自动切换到手动时，设备不能停机；由手动切换到自动时，设备启/停取决于自动程序。
7、在设计程序的时候，当出现工艺上的故障（非控制系统控制），最好将故障现象保持，并有灯光声音报警。
直到操作工复位，以让其知道系统出现了故障。
8、程序设计时应设计程序总复位功能，便于使用者在设备出现故障情况下，可以方便尽快恢复设备正常工作。
总复位应充分考虑在复位过程中设备和人员的安全。
9、严禁在程序中使用双线圈输出，即同一个输出线圈在程序中出现2次及以上。
在不同模式条件下的对同一输出点的输出使用中间继电器进行中转，最后集中到一起并列输出。
plc的程序设计方法和技巧
plc的程序设计方法和技巧PLC（可编程逻辑控制器）是一种广泛应用于自动化控制领域的设备，它通过编写程序来控制工业过程中的各种机械和电气设备。
PLC程序设计是将控制要求转化为计算机可执行的指令集，以实现自动化控制系统的运行。
本文将探讨PLC程序设计的方法和技巧。
一、程序设计方法PLC程序设计的方法有很多种，常见的有梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）、结构化文本（Structured Text）等。
不同的方法适用于不同的控制任务，选择合适的方法对于程序的编写和维护都非常重要。
1. 梯形图（Ladder Diagram）梯形图是一种图形化的PLC编程语言，它模拟了传统的继电器电路图。
梯形图程序由各种逻辑元件（如接触器、线圈等）和它们之间的连接线组成，通过逻辑元件之间的连接关系来表示控制逻辑。
梯形图简单直观，容易理解，适用于较小规模和简单的控制系统。
2. 指令表（Instruction List）指令表是一种类似于汇编语言的PLC编程语言，它使用指令和操作数的组合来描述控制逻辑。
指令表程序通常以文本的形式呈现，每一行表示一条指令。
指令表编程需要熟悉PLC的指令集和寄存器的使用，适用于对控制逻辑有较深理解的工程师。
3. 功能块图（Function Block Diagram）功能块图是一种图形化的PLC编程语言，它将控制逻辑表示为功能块之间的连接关系。
每个功能块代表一个特定的功能，如计算、比较、存储等。
功能块图程序由功能块、连接线和数据流组成，通过连接线将功能块连接在一起，实现控制逻辑的描述。
功能块图适用于较复杂的控制系统，可以方便地对程序进行模块化设计和重用。
4. 结构化文本（Structured Text）结构化文本是一种类似于高级编程语言的PLC编程语言，它使用类似于C语言的语法来描述控制逻辑。
PLC程序设计工程师岗位职责任职要求
PLC程序设计工程师岗位职责任职要求PLC程序设计工程师是负责PLC（可编程逻辑控制器）软件开发和编程的专业人员。
他们在工业自动化和控制系统领域发挥着重要作用，主要负责编写和调试PLC程序以实现设备的自动化控制和监控。
以下是PLC程序设计工程师的岗位职责和任职要求。
岗位职责：1.负责与客户、项目经理和其他相关部门合作，了解并分析项目需求和规范。
2.根据项目要求，设计和开发PLC程序，包括逻辑控制、数据采集和通信等功能模块。
3.编写、调试和优化PLC程序，确保系统的稳定性和实时性。
4.负责PLC网络通信设置和配置，确保各个设备之间的正常通信。
5.与机械工程师和电气工程师合作，确保PLC系统与机械和电气设备的良好配合。
6.参与现场调试和故障排除，及时解决PLC程序和设备运行中出现的问题。
7.编写相关技术文档，包括功能规格说明书、用户手册等，以便后续操作和维护。
8.持续学习新的PLC和自动化技术，跟踪行业的最新发展动态。
任职要求：1.本科及以上学历，自动控制、电气工程、计算机科学或相关专业背景。
2.具备扎实的PLC编程和调试经验，熟悉常见的PLC品牌和软件开发工具，如Siemens、Omron、Rockwell等。
3.熟悉PLC的各类通信协议和接口（例如Modbus、Ethernet/IP等），了解工业以太网和现场总线网络。
4.熟悉常见的自动化控制理论和方法，对控制系统的原理和结构有深入了解。
5.具备良好的逻辑思维能力和问题解决能力，能够分析和解决PLC程序和设备运行中的故障。
6.具备良好的团队合作和沟通能力，能够与不同领域的工程师合作，共同完成项目任务。
7.具备较强的学习能力和主动性，积极探索新的技术和解决方案，保持学习和创新的态度。
8.具备较强的英文读写能力，能够阅读和编写相关技术文档，与国外客户和供应商进行沟通。
总结起来，PLC程序设计工程师需要具备扎实的PLC编程和调试经验，熟悉自动化控制理论和方法，并具备良好的团队合作和沟通能力。
PLC程序设计规范
PLC程序设计规范PLC程序设计规范1. 引言本文档旨在指导和规范PLC（可编程逻辑控制器）程序的设计和开发过程。
PLC程序设计规范的遵循可以提高程序的可读性、可维护性和可扩展性，从而有效提高PLC系统的性能和稳定性。
2. 命名规范良好的命名规范可以方便他人理解和维护程序代码。
在PLC程序设计过程中，应遵循以下命名规范：- 程序块（Program Block）：使用有意义的名称，采用驼峰命名法（Camel Case）。
- 变量：使用有意义的名称，采用驼峰命名法。
- IO信号：使用有意义的名称，与硬件接口一致，并使用约定的前缀表示IO类型（如DI_表示数字输入，AO_表示模拟输出）。
- 常量：使用大写字母和下划线命名，并使用有意义的名称。
- 标签：使用有意义的名称，采用驼峰命名法。
示例：PLC程序块：MnProgram变量：runningStatusIO信号：DI_StartButton常量：MAX_SPEED_LIMIT标签：Label_Start3. 程序结构良好的程序结构可以使整个PLC程序易于理解和维护。
在PLC 程序设计过程中，应遵循以下结构规范：- 使用块状程序组织模块化和可重用的代码。
- 使用注释对程序的各个部分进行解释和说明。
- 使用有意义的名称对程序块和函数进行命名。
- 使用模块化的方法，将功能分解为独立的子程序块。
- 严格限制全局变量的使用，优先使用局部变量。
示例：markdownMnProgram- 初始化变量- 初始化IO-循环执行- 读取传感器信号- 处理逻辑- 控制输出信号-结束- 清理变量- 关闭IO-4. 编码规范良好的编码规范可以确保PLC程序具有良好的可读性和可维护性。
在PLC程序设计过程中，应遵循以下编码规范：- 使用缩进对代码进行层次结构的表示，一般采用4个空格。
- 使用空行将代码分组，增加可读性。
- 适当使用注释对关键代码进行解释。
- 使用有意义的命名来提高变量和函数的可读性。
Plc课程设计的基本
Plc课程设计的基本一、教学目标本课程的学习目标包括以下三个方面：1.知识目标：学生需要掌握PLC（可编程逻辑控制器）的基本概念、工作原理和编程方法，了解PLC在工业自动化中的应用和前景。
2.技能目标：学生能够熟练使用PLC编程软件进行程序设计，并能运用PLC实现简单的自动化控制项目。
3.情感态度价值观目标：培养学生对PLC技术的兴趣和热情，使其认识到PLC技术在现代工业中的重要性，增强其学习的主动性和积极性。
二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC的基本概念和工作原理：包括PLC的定义、分类、结构、工作原理等。
2.PLC编程方法：包括基本指令、功能指令、编程规范和技巧等。
3.PLC在工业自动化中的应用：包括PLC在生产线控制、过程控制、分布式控制系统等方面的应用案例。
4.PLC编程软件的使用：包括编程软件的安装、界面操作、编程环境和调试功能等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法：1.讲授法：用于讲解PLC的基本概念、工作原理和编程方法。
2.案例分析法：通过分析实际应用案例，使学生更好地理解PLC技术的应用和价值。
3.实验法：让学生亲自动手进行PLC编程和实验，提高其实际操作能力。
4.讨论法：鼓励学生积极参与课堂讨论，培养其独立思考和解决问题的能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，提高课堂教学的趣味性和生动性。
4.实验设备：准备PLC实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与度、提问回答、小组讨论等表现，评估其学习态度和积极性。
2.作业：布置适量的作业，评估学生对课程内容的掌握程度和应用能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P L C程序设计9大要求(总6
页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
PLC程序设计9大要求
一套完整的PLC程序，并不仅仅是使系统能够运行起来这么简单，它也需要完整的注释、精良的架构、良好的可扩展性、完备的报警保护系统、运行前的模拟系统。
最好的评价标准是实践。
看程序能否达到预期的目的。
但这还不够。
因为能达到目的的程序还有好与不好之分。
到底什么样的程序才算好的程序呢大体有如下几个方面：
一、简短性
使PLC程序尽可能简短，也是应追求
的目标。
简短的程序可以节省用户存储区；多
数情况下也可节省执行时间，提高对输入
的响应速度，还可提高程序的可读性。
程序是否简短，一般可用程序所用的
指令条数衡量，用的条数少，程序自然就
简短。
要想程序简短，从大的方面讲，
要优化程序结构，用流程控制指令简化程
序，从小的方面讲还要用功能强的指令取
代功能单一的指令，以及注意指令的安排
顺序等。
二、省时性
程序简短可以节省程序运行时间，
但简短与省时并不完全是一回事。
因为
运行程序时间虽与程序所拥有指令条数
有关，而且还与所使用的是什么指令有
关。
PLC指令不同，执行的时间也不
同。
而且，有的指令，在逻辑条件ON
时执行与在OFF时执行其时间也不同。
另外，由于使用了流程控制指令，在程
序中，不是所有指令都要执行等。
所以，运行程序的时间计算是较复杂的。
但要求其平均时间少，最大时间也不太长是必要的。
这样可提高PLC的响应速度。
省时的关键是用好流程控制指令。
按情况确定一些必须执行的指令，作必备部分，其余的可依程序进行，有选择地执行，或作些分时工作的设计，避免最大时间太长等。
三、可读性
要求所设计的程序可读性要好。
这不仅便于程序
设计者加深对程序的理解，便于调试，而且，还要便
于别人读懂你的程序，便于使用者维护。
必要时，也
可使程序推广。
要使程序可读性好，所设计的程序就要尽可能清
晰。
要注意层次，实现模块化，以至于用面向对象的方法进行设计。
要多用一些标准的设计。
如遇特殊情况下采用语言编程，多数情况下请使用梯形图编程，方便阅读。
再就是I/O分配要有规律性，便于记忆与理解。
必要时，还要做一些注释工作。
内部器件的使用也要讲规律性，不要随便地拿来就用。
可读性在程序设计开始时就要注意。
这不易完
全做到。
因为在程序调试的过程中，指令的增减，
内部器件的使用变化，可能使原较清晰的程序，变
的有些乱。
所以在设计时就对调试增减留有一定的
余地，然后调试完毕后再做一下整理，这样所设计
的程序具有更高的质量。
程序的注释，起码应该有以下几个方面：
A、系统注释：整套程序的版权公司和此套程序用途
B、程序块注释：此程序块的主要用途和作者
C、段注释：此段代码的用途
D、段注释：此段代码的用途
而至于保密性的考虑，我觉得应该在程序的加密算法或者块的加密上考虑，而不应该用减少注释这种小聪明来实现。
四、正确性
PLC的程序一定要正确，并要经过实际工作验
证，证明其能够正确工作。
这是对PLC程序的最根
本的要求，若这一点做不到，其它的再好也没有
用。
要使程序正确，一定要准确的使用指令，正确
的使用内部器件。
准确的使用指令与准确理解指令
相联系，为此对指令含义和使用条件一定要弄清
楚。
必要时，可编些小程序对一些不清楚的指令作些测试。
同一指令，由于PLC的出厂批次不同或是PLC的系列型号的不同，一些指令细节有可能不一样，应仔细查阅编程手册。
内部器件正确使用也是重要的。
如有的PLC有掉电保护，有的PLC没有。
一定要做到该掉电保护的一定要用掉电保护的器件，反之则不能用。
总之，要准确的使用指令，正确使用内部器件，使所编的程序能正确要作，这是对PLC程序最根本的要求。
五、可靠性
程序不仅要正确，还要可靠。
可靠反映着PLC程
序的稳定性，这也是对PLC程序的基本要求。
有的PLC程序，在正常的工作条件下或合法操作
时能正确工作，而出现非正常工作条件（如临时停电，
又很快再通电）或进行非法操作（如一些按钮不按顺序
按，或同时按若干按钮）后，程序就不能正常工作了。
这种程序，就不大可靠，或说不稳定，就是不好的程
序。
好的PLC程序对非正常工作条件出现，能予以识别，并能使其与正常条件衔接，可使程序适应于多种情况。
好的PLC程序对非法操作能予以拒绝，且不留下“痕迹”。
只接受合法操作。
联锁是拒绝非法操作常用的手段，继电电路常用这个方法，PLC也可继承这个方法。
六、易改性
要使程序易改，也就是要便于修改。
PLC的特点之一就是方便，可灵活地适用于各
种情况。
其办法就是靠修改或重新设计程序。
重新设计程序用于改变PLC工艺的用途要求的
情况，不仅程序重编，而且I/O也要重新分配。
多数
情况下不需要重编程序，作一些修改就可以了。
这
就要求程序具有易性，便于修改。
易改也就是弹性，要求只要作很少的改动，即可达到改变参数或理改动作的目的。
七、良好的扩展性
许多程序可能在进现场之前都已经编好，但是到了现场，可能还需要添加另外的程序，为了避免打乱整套系统的结构，需要在每个功能区预留一定的空间作为备用。
八、完备的报警保护系统
PLC系统往往用于工业环境中，每一次的事故都会造成或大或小的损失，为了做到事故预处理或者在事故中将损失降到最小，必须重视PLC的报警和保护，在此将其摘出来作为系统的一个重要组成部分。
九、PLC程序模拟系统
为了保证现场的调试进度或者给客户展示，往往
在进现场之前，要对自己的程序进行全自动的模拟。
为此需要在程序中加入模拟程序部分，模拟程序部分
在正常现场运行之后断开。
为了使程序具备模拟功
能，需要做以下工作：
（1）、将实际的PLCI/O点转换为PLC的中间变
量或者数据块变量
（2）、根据工艺要求编写各个设备的模拟程序
在设计PLC程序的过程中，能够满足以上几个方面的要求的就能称的上是一个好程序了。
