电缆专业竞赛模拟试题

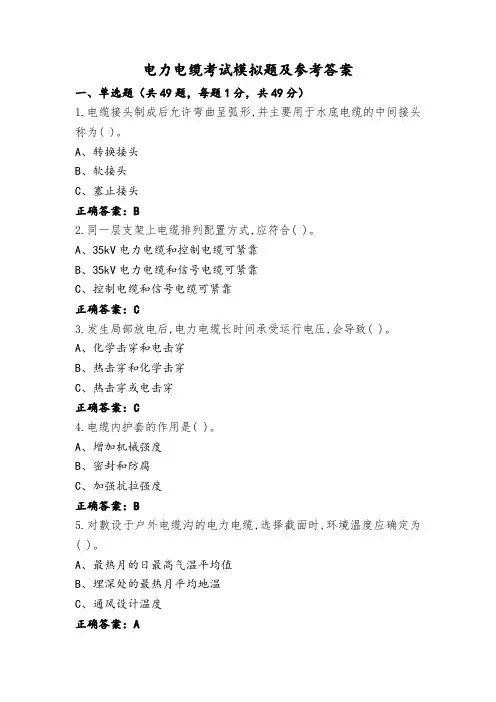

电力电缆考试模拟题及参考答案
电力电缆考试模拟题及参考答案一、单选题（共49题，每题1分，共49分）1.电缆接头制成后允许弯曲呈弧形,并主要用于水底电缆的中间接头称为( )。
A、转换接头B、软接头C、塞止接头正确答案：B2.同一层支架上电缆排列配置方式,应符合( )。
A、35kV电力电缆和控制电缆可紧靠B、35kV电力电缆和信号电缆可紧靠C、控制电缆和信号电缆可紧靠正确答案：C3.发生局部放电后,电力电缆长时间承受运行电压,会导致( )。
A、化学击穿和电击穿B、热击穿和化学击穿C、热击穿或电击穿正确答案：C4.电缆内护套的作用是( )。
A、增加机械强度B、密封和防腐C、加强抗拉强度正确答案：B5.对敷设于户外电缆沟的电力电缆,选择截面时,环境温度应确定为( )。
A、最热月的日最高气温平均值B、埋深处的最热月平均地温C、通风设计温度正确答案：A6.电缆特别适合用于( )。
A、小城镇B、大都市C、农村正确答案：B7.电缆终端处最大径向场强取值越小,应力锥直径越大,电气安全裕度( )。
A、不变B、越小C、越大正确答案：C8.在矿井、化工及炼油厂敷设的电缆,其终端接头应采用( )。
A、模塑式B、冷缩式C、浇注式正确答案：B9.电缆直接与电气设备相连接,高压导电金属处于全绝缘状态的终端,称为( )。
A、设备终端B、普通户内终端C、户外终端正确答案：A10.一般地,随着温度升高,交联聚乙烯绝缘电缆的绝缘材料性能( )。
A、不变B、上升C、下降正确答案：C11.直埋电缆的敷设方式适合于( )的区域。
A、地下无障碍B、电缆根数多C、交通频繁正确答案：A12.单位面积电缆线芯输送电流能力与线芯截面的关系是( )。
A、随线芯截面积增大而增大B、随线芯截面积增大而降低C、不随线芯截面积变化正确答案：B13.河底敷设的电缆应选择在( )。
A、湍急河段B、稳定河段C、落差大河段正确答案：B14.树枝老化是导致( )电缆绝缘发生击穿的主要原因。
A、充油B、交联聚乙烯C、油浸纸绝缘正确答案：B15.安装电缆接头应在空气湿度为( )以下进行。
电力电缆模考试题含参考答案
电力电缆模考试题含参考答案一、单选题（共49题，每题1分，共49分）1.在直流电压下,电缆绝缘层击穿场强随温度上升而( )。
A、上升B、下降C、不变正确答案：B2.可敷设于水底或竖井中的电缆是( )。
A、YZQ202B、YZQC、YZQ143正确答案：C3.直埋10kV电缆相互水平接近时的最小净距为( )。
A、0.1mB、0.5mC、0.2m正确答案：A4.运行电缆周围土壤温度应按指定地点定期测量,( )期间应加大测量频度。
A、冬季高峰负荷B、春季高峰负荷C、秋季高峰负荷正确答案：A5.电缆线芯外面有( ),使其安全运行并避免人身触电。
A、绝缘层和保护层B、支柱绝缘子C、绝缘套管正确答案：A6.不滴流油电力电缆适合用于( )。
A、热带地区B、寒冷地区C、亚热带地区正确答案：A7.对于10kV单芯电缆,导体截面越小,采用的绝缘厚度( )。
A、相同B、越小C、越大正确答案：A8.当单芯电缆中( )时,就会在电缆金属护套中产生感应电压。
A、流过工频交流B、施加电压C、流过直流电流正确答案：A9.必须保证电力电缆隧道在城市各种给水排水管网的( )。
A、上方B、下方C、两侧正确答案：A10.机械敷设电缆的速度不宜超过( )。
A、25m/minB、15m/minC、20m/min正确答案：B11.在运行中,电流的热量和电火花或( )等都是电气火灾的直接原因。
A、电弧B、环境温度C、电压高低正确答案：A12.预制式终端一般用于35kV及以下( )。
A、交联聚乙烯绝缘电缆B、油浸纸绝缘电缆C、塑料绝缘电缆正确答案：C13.电缆接地线或交叉互联线接线错误会造成( )过大而烧毁电缆或附件。
A、环流B、线芯电流C、泄漏电流正确答案：A14.1kV交联聚乙烯电缆多为( )。
A、多芯且共用内护套B、多芯且每芯具有独立内护套C、单芯结构正确答案：A15.电力电缆金属护套在生产过程中留下裂纹,会导致电缆( )。
A、绝缘老化B、金属护套受腐蚀C、绝缘受潮正确答案：C16.如果XLPE电缆采用单端接地方式,可采用( )监测电缆主绝缘状态。
电力电缆模拟考试题与参考答案
电力电缆模拟考试题与参考答案一、单选题（共49题，每题1分，共49分）1.电缆绝缘老化的主要表现不包括( )。
A、机械性能下降B、检修中机械损伤C、击穿场强降低正确答案：B2.在低温下施工时,电缆一旦变脆很易损坏以致无法安装,所以要求电缆( )。
A、耐热性能好B、化学性能稳定C、具有耐低温性能正确答案：C3.10kV及以下电压等级油浸纸绝缘电缆线芯采用扇形,是因为这有利于( )。
A、减小绝缘厚度B、减小电缆外径C、绝缘内部电场分布均匀正确答案：B4.对于10kV及以下电缆户内、外终端,一般( )进行一次定期巡视检查。
A、5-6年B、1年C、2-4年正确答案：C5.电缆采用聚乙烯护套的缺点是( )。
A、耐寒性差B、耐热性差C、阻燃性差正确答案：C6.电缆敷设过程中应选择合理的敷设牵引方向,一般( )敷设。
A、从场地陡、运输不便的一端向另一端B、任意C、从场地平坦、运输方便的一端向另一正确答案：C7.10kV及以上电压等级电缆线芯截面一般采用圆形,是因为这有利于( )。
A、散热B、减小集肤效应C、绝缘内部电场分布均匀正确答案：C8.直埋地下的电缆线路故障点的粗测方法是( )。
A、直接观察B、专用仪器检测C、理论计算正确答案：B9.燃烧与( )爆炸原理相同。
A、化学B、物理C、核正确答案：A10.热缩式终端一般用于35kV及以下( )。
A、交联聚乙烯绝缘电缆B、油浸纸绝缘电缆C、塑料绝缘电缆正确答案：C11.目前,在电缆线路上应用的最广泛的中间接头是( )。
A、预制型B、挤塑摸塑型C、包带摸塑型正确答案：A12.电缆线路试运行阶段,需要进行一些必要的检查,作为对( )的补充。
A、自验收工作B、竣工验收工作C、中期验收工作正确答案：B13.为控制整体运输高度,将拖车平板放置电缆盘的位置改装,电缆盘可凹下平板的拖车,称为( )。
A、电缆运输机B、放缆拖车C、元宝车正确答案：C14.电缆及附件发生故障或严重缺陷不能正常工作时,必须进行的检修称为( )。
电力电缆模拟考试题(附参考答案)
电力电缆模拟考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、500kV模塑式终端接头的优点是( )。
A、生产工期短B、操作工艺简单C、加强绝缘与本体绝缘形成一体正确答案：C2、电力电缆水底平行敷设时,间距不宜小于( )。
A、最高水位水深的1.5倍B、最高水位水深的2倍C、最低水位水深的2倍正确答案：B3、电缆线芯采用紧压形的目的是( )。
A、减小绝缘厚度B、绝缘内部电场分布均匀C、减小电缆线芯外径正确答案：C4、组装式预制型电缆中间接头内( )。
A、不需要填充绝缘剂或充气B、需要填充绝缘剂C、需要充气正确答案：A5、修复电缆金属护套属于( )检修。
A、电B、电缆本体C、电缆终端和接头正确答案：B6、充沙电缆沟内电缆平行敷设沟中时,电缆层间净距应不小于( )。
A、100mmB、35mmC、20mm正确答案：A7、电缆线路交叉互联箱、接地箱本体和进线孔密封应良好,满足( )要求。
A、长期浸泡B、短时受潮C、短期浸泡正确答案：A8、电缆线路的负荷测量可用( )。
A、钳形电流表B、有功功率表C、有功电度表正确答案：A9、在三相四线式380V电源供电的电气设备或者单相设备与三相设备共用的电路,应选择( )漏电保护装置。
A、三相三极式B、三相三极和单相二极两种C、三相四极式正确答案：C10、热缩电缆终端以( )为基本材料。
A、橡胶B、聚合物C、绝缘纸正确答案：B11、与组装式相比,整体式预制型电缆中间接头现场安装工艺( )。
A、复杂B、基本相同C、简单正确答案：C12、电缆终端处最大径向场强取值越小,应力锥直径( ),电气安全裕度越大。
A、越大B、越小C、不变正确答案：A13、设备的防触电保护不仅靠基本绝缘,还具有像双重绝缘或加强绝缘这样的附加安全措施。
这样的设备属于( )设备。
A、I类B、Ⅱ类C、Ⅲ类正确答案：B14、模塑式终端一般用于35kV及以下( )。
A、交联聚乙烯绝缘电缆B、塑料绝缘电缆C、油浸纸绝缘电缆正确答案：A15、示温蜡片分为( )种。
电缆模拟考试题及答案
电缆模拟考试题及答案一、选择题（每题2分，共20分）1. 电缆的绝缘层主要作用是什么？A. 保护电缆不受外界环境影响B. 增加电缆的机械强度C. 为电缆提供电气绝缘D. 以上都是2. 下列哪项不是电缆敷设时需要考虑的因素？A. 敷设环境的温度B. 敷设环境的湿度C. 电缆的载流量D. 电缆的重量3. 电缆的截面积越大，其载流量通常：A. 越小B. 越大C. 不变D. 无法确定4. 电缆敷设时，应避免与哪些物质接触？A. 金属B. 腐蚀性物质C. 易燃物质D. 所有以上选项5. 电缆的敷设方式不包括以下哪项？A. 直埋B. 管道敷设C. 架空D. 水下敷设二、判断题（每题1分，共10分）6. 电缆的敷设应尽可能避免在高温环境下进行。
（）7. 电缆敷设时，应确保电缆之间有足够的间隙，以避免相互干扰。
（）8. 电缆的外护层可以忽略不计，因为它不影响电缆的性能。
（）9. 电缆敷设时，应避免在潮湿的环境中敷设，以防止绝缘层受潮。
（）10. 电缆的截面积越小，其载流量越小。
（）三、简答题（每题5分，共20分）11. 简述电缆敷设时的注意事项。
12. 电缆的绝缘层有哪些类型？13. 电缆敷设后，如何进行日常维护？14. 电缆敷设时，如何确定电缆的敷设方式？四、计算题（每题10分，共20分）15. 已知某电缆的截面积为50mm²，求其在20℃环境温度下的载流量。
16. 假设某电缆敷设在地下，敷设深度为1m，求其敷设时的散热条件。
五、案例分析题（每题15分，共30分）17. 某工厂需要敷设电缆以满足其生产需求，电缆敷设路径需穿越一个化工厂区域，请分析敷设过程中可能遇到的问题及解决方案。
18. 某建筑工地需要敷设大量电缆，但现场空间有限，如何合理安排电缆的敷设，以确保施工安全和电缆的可靠性？结束语：本模拟考试题旨在帮助考生熟悉电缆敷设的相关知识和技能，通过本试题的练习，考生可以更好地掌握电缆敷设的基本原则和操作技巧，为实际工作中的电缆敷设打下坚实的基础。
电力电缆模拟试题(附参考答案)
电力电缆模拟试题（附参考答案）一、单选题（共49题，每题1分，共49分）1.电缆发生单相接地故障后,修复方法是( )。
A、重新连接线芯B、包缠10层绝缘自粘带C、加添一个假接头正确答案：C2.使用牵引机起重电缆,当钢丝绳放到所需最大长度时钢丝绳仍不得小于( )。
A、2圈B、3圈C、1圈正确答案：B3.电缆水分在线监测系统是在电缆结构中内置一个分布式的水传感器,通过测量其( )来判断水分的侵入情况。
A、含水量B、交流阻抗C、直流电阻正确答案：C4.电缆终端绝缘套管进行水冲洗时,要求冲洗用水的电阻不小于( )。
A、1000ΩmB、2000ΩmC、1500Ωm正确答案：C5.充沙电缆沟内电缆平行敷设沟中时,电缆间净距应不小于( )。
A、100mmB、20mmC、35mm正确答案：C6.电缆绝缘老化的主要表现不包括( )。
A、机械性能下降B、击穿场强降低C、检修中机械损伤正确答案：C7.可敷设于水底或竖井中的电缆是( )。
A、YZQ143B、YZQ202C、YZQ正确答案：A8.交流单相电力电缆金属护层的接地必须保证其任一点感应电压在采取安全措施的情况下不得大于( )。
A、72VB、50VC、100V正确答案：C9.单位面积电缆线芯输送电流能力随线芯截面积增大而降低,原因是( )。
A、电晕效应B、集肤效应C、发热效应正确答案：B10.对于牵引力要求较大的电缆敷设地点,可采用输送机( )牵引的方式。
A、多点B、两点C、单点正确答案：A11.电力电缆线路的外力破坏事故,在电缆线路事故中所占比例( )。
A、很大B、很小C、中等正确答案：A12.填充绝缘剂式终端分为填充( )终端两种。
A、绝缘油和B、压缩空气和绝缘油C、压缩空气和正确答案：A13.电缆的金属护套被腐蚀过程的发展速度( )。
A、很快B、中等C、很慢正确答案：C14.电缆电压等级的表示由两个数值构成并以斜杠分开,斜杠前面数值是( )。
A、相电压B、线电压C、绝缘水平正确答案：A15.示温蜡片分为( )种。
电力电缆模拟试题(附参考答案)
电力电缆模拟试题（附参考答案）一、单选题（共49题，每题1分，共49分）1.油浸纸绝缘分相铅包电力电缆适合用于( )电压等级。
A、10kV及以下B、20-35kVC、110kV及以上正确答案：B2.短距离滚动搬运电缆盘时,可( )滚动。
A、顺着电缆缠绕方向B、任意方向C、逆着电缆缠绕方向正确答案：A3.为减小电缆的中间接头反应力锥的爬电危险,要求切向场强最大值为( )。
A、0.3-0.4kV/mmB、0.05-0.1kV/mmC、0.1-0.3kV/mm正确答案：C4.电力电缆隧道敷设时,隧道内通风要求在夏季不超过室外空气温度( )。
A、5°B、7°C、10°正确答案：C5.在中性点不接地系统中,油浸纸绝缘统包型电力电缆的统包层厚度( )。
A、较薄B、不变C、较厚正确答案：C6.电缆线路试运行阶段内发现由施工质量引发的问题,由( )负责处理。
A、施工单位B、运行单位C、其他有资质的维修单位正确答案：A7.电缆线芯一般不采用( )材料。
A、铝B、铁C、铜正确答案：B8.直埋电缆的敷设方式适合于( )电压等级。
A、中低压B、超高压C、高压正确答案：A9.电缆线路试运行阶段,需要进行一些必要的检查,作为对( )的补充。
A、竣工验收工作B、自验收工作C、中期验收工作正确答案：A10.电力电缆线路的运行维护的反外力工作应严格电缆线路( )的定期巡视和特巡制度。
A、运行人员B、专责人C、监督人员正确答案：B11.电缆线芯采用多股导线单丝绞合有利于( )。
A、增加电缆柔性B、减小电缆重量C、制造工艺简单化正确答案：A12.电力电缆线路的外力破坏事故,在电缆线路事故中所占比例( )。
A、中等B、很大C、很小正确答案：B13.对电缆及其环境温度进行实时监测,可以为确定电缆的( )提供依据。
A、运行方式B、最佳载流量C、额定电压正确答案：B14.电缆铠装的作用是( )。
A、防机械外力损伤内护套B、防潮C、防腐蚀正确答案：A15.分部工程“电缆敷设”中包含的分项工程( )。
电力电缆模拟考试题及答案
电力电缆模拟考试题及答案一、单选题（共50题，每题1分，共50分）1、发现触电伤员呼吸、心跳停止时,应立即在现场用( )就地抢救,以支持呼吸和循环。
A、紧急救护法B、人工呼吸法C、心肺复苏法正确答案：C2、热缩式终端一般用于( )塑料绝缘电缆。
A、110kV及以上B、110kV及以下C、35kV及以下正确答案：C3、电缆线芯截面在( )以下时,线芯可采用单股实心导体。
A、35B、15C、25正确答案：A4、根据对触电事故发生统计分析,触电事故随季节有明显的变化,每年( )季较为易发、集中。
A、三;四B、一;二C、二;三正确答案：C5、能敷设于水底环境的电缆是( )。
A、ZQ03B、ZQ41C、ZQ23正确答案：B6、常用红色表示( )示温蜡片。
A、80℃B、70℃C、60℃正确答案：A7、目前,在电缆线路上应用的最广泛的中间接头是( )。
A、包带摸塑型B、挤塑摸塑型C、预制型正确答案：C8、缆线路的缺陷分( )类。
A、4B、3C、2正确答案：B9、由于集肤效应和邻近效应的存在,导体的载流量( )。
A、不受影响B、减小C、增大正确答案：B10、由于桥上的电缆经常有振动,因此必须采取防振措施,如( )。
A、将电缆紧固于支架B、采用交联聚乙烯电缆C、加弹性材料衬垫正确答案：C11、电缆外护套的作用是防止( )受外界环境腐蚀。
A、内护套B、铠装层C、内衬层正确答案：B12、中低压大截面的电力电缆和超高压电缆一般为( )。
A、单芯电缆B、三芯电缆C、五芯电缆正确答案：A13、电缆终端的热源由( )构成。
A、涡流损耗B、磁滞损耗C、导体电阻损耗和绝缘材料的介质损耗正确答案：C14、直埋电缆与热力管道交叉时,应保持的最小净距为( )。
A、1mB、2mC、0.5m正确答案：C15、对于35kV电缆户内、外终端,一般( )进行一次定期巡视检查。
A、2-4年B、5-6年C、1年正确答案：C16、当电气装置或设备发生火灾或引燃附近可燃物时,首先要( )。
电力电缆模拟考试题与参考答案
电力电缆模拟考试题与参考答案一、单选题（共49题，每题1分，共49分）1.钢丝铠装电缆适合采用( )敷设方式。
A、高落差竖井B、排管C、直埋地下正确答案：A2.电力电缆水底敷设时,从供电端到受电端尽量是( )。
A、多根连接B、2根连接C、1个整根正确答案：C3.在极端潮湿环境、沿海盐雾环境,应选用( )电缆终端。
A、冷收缩式B、热收缩式C、预制式正确答案：C4.组装式预制型电缆中间接头两侧应力锥靠( )支撑。
A、尼龙支撑条B、弹簧C、塑料支撑条正确答案：B5.电力电缆排管敷设时,其电缆人井宜设置( )。
A、单人孔B、双人孔C、多人孔正确答案：B6.测温光纤固定间隔不大于( )。
A、0.2mB、1mC、0.5m正确答案：C7.一般地,近似认为单芯电缆的电场的电力线分布是( )的。
A、沿轴向B、沿径向C、任意分布正确答案：B8.在直流电压下,绝缘层电压分配与绝缘电阻( )。
A、无关B、成正比C、成反比正确答案：B9.电缆附件包括( )。
A、保护管B、终端接头和中间接头C、支架和金具正确答案：B10.单芯电力电缆排管敷设时,不能采用( )等磁性材料的管子。
A、塑料管B、铝管C、钢管正确答案：C11.橡胶绝缘电缆的优点是( )。
A、900 D:以下具有热稳定性B、耐电晕性能好C、具有高弹性正确答案：C12.1kV四芯(等截面)聚氯乙烯绝缘电力电缆的结构含有( )。
A、加强层B、圆形中性导体C、钢带铠装正确答案：C13.对于110kV及以上电缆户内、外终端,一般( )进行一次定期巡视检查。
A、1个月B、1年C、1个季度正确答案：C14.对电缆外护套故障的定点使用( )。
A、电压比法B、跨步电压法C、直流电桥法正确答案：B15.电缆特别适合用于输电线路( )的发电厂和变电站。
A、数量适中B、密集C、稀疏正确答案：B16.性质一般,情况较轻,对安全运行影响不大,可列入检修计划处理的缺陷为( )。
A、严重缺陷B、一般缺陷C、危急缺陷正确答案：B17.除交流系统用单芯电力电缆外,对重要的同一回路多根电缆不宜采用( )。
电力电缆模拟考试题(附参考答案)
电力电缆模拟考试题（附参考答案）一、单选题（共49题，每题1分，共49分）1.移动运行中的10kV电缆应先经运行单位同意,且平移距离不得超过( )。
A、2mB、1mC、0.5m正确答案：A2.通过测量单芯电缆( ),判断电缆护套绝缘是否损伤、电缆接地系统连接是否正确。
A、导体的空载电流B、金属护套接地电流C、绝缘的泄漏电流正确答案：B3.直埋10kV电缆相互交叉时的最小净距为( )。
A、0.2mB、0.5mC、0.1m正确答案：B4.电缆线芯外面有( ),使其安全运行并避免人身触电。
A、绝缘层和保护层B、支柱绝缘子C、绝缘套管正确答案：A5.温度测量数据要与( )进行比较,不应有较大差异。
A、往年同期平均环境温度B、当年平均环境温度C、当时环境温度正确答案：C6.冷缩电缆终端的收缩依靠( )收缩。
A、低温下的热胀冷缩B、常温下的弹性回缩力C、加热正确答案：B7.超高压电力电缆是指( )电压等级的电缆。
A、35-110kVB、120kVC、220-500kV正确答案：C8.热缩式终端一般用于( )塑料绝缘电缆。
A、35kV及以下B、110kV及以下C、110kV及以上正确答案：A9.电缆的类别特征、绝缘类型、导体材料等在型号中用( )表示。
A、汉语拼音的第一个大写字母B、汉语拼音的首字母的小写C、数字正确答案：A10.铝芯电缆截面不宜小于( )。
A、2B、4C、3正确答案：B11.电缆采用铅包的缺点是( )。
A、电阻率高B、不易加工C、不易焊接正确答案：A12.电缆线芯采用紧压形的目的是( )。
A、减小绝缘厚度B、减小电缆线芯外径C、绝缘内部电场分布均匀正确答案：B13.电缆线路交叉互联箱、接地箱本体和进线孔密封应良好,满足( )要求。
A、短时受潮B、短期浸泡C、长期浸泡正确答案：C14.电缆施工中遇到突然停电,应以( )作为停工的联络信号,并立即刹紧线盘。
A、哨声B、红旗C、喊话正确答案：A15.整体式预制型电缆中间接头现场安装时,( )。
电缆电力模拟考试题(含答案)
电缆电力模拟考试题（含答案）一、判断题1、电缆揉动、弯曲可能造成终端部件脱开形成气隙而引起局部放电的是热收缩式终端。
()（√）2、35kV中小截面的电力电缆线路中主要采用三芯电缆。
()（√）3、由于桥上的电缆经常有振动,因此必须采取防振措施,如加弹性材料衬垫。
()（√）4、对于10kV及以下电缆户内、外终端,一般2~4年进行一次定期巡视检查。
()（√）5、对电缆外护套故障的粗测使用跨步电压法和脉冲反射法。
()（×）6、橡胶电力电缆适合经常移动电气设备,因为柔韧性好。
()（√）7、电缆用采聚氯乙烯护套的优点是耐热性、耐寒性好,而聚乙烯护套阻燃性好。
()（√）8、在剥去一段铅套的电缆线芯上加一逐渐上升的电压时,放电过程发展到滑闪放电时的现象为白色树枝状滑动光线。
()（√）9、中性点直接接地且接地故障持续时间不超过1min的三相系统中,电力电缆电压等级包括6/6。
()（×）10、电缆及附件发生故障或严重缺陷不能正常工作时,必须进行的检修称为矫正性检修。
()（√）11、电力电缆排管敷设的优点之一是不用开挖路面。
()（√）12、电缆护层的铠装类型和外被层在型号中一般用数字表示。
()（√）13、采用在线芯绝缘表面包金属屏蔽带(等电位)的方法,可限制干包或预制型电缆终端电晕发生。
()（√）14、电力电缆的电应力控制指的是对电场分布和电场强度的控制。
()（√）15、电缆特别适合用于大都市。
()（√）16、中低压大截面的电力电缆和超高压电缆一般为三芯电缆。
()（×）17、电缆特别适合用于输电线路稀疏的发电厂和变电站。
()（×）18、冷收缩式电缆终端具有抗电晕性能。
()（√）19、在交流电压下,绝缘层电压分配与温度无关。
()（√）20、对于10kV直埋电缆穿过农田时,自地面到电缆上面外皮的距离为1.0m。
()（√）21、油浸纸绝缘分相铅包电力电缆的的优点是制造简单、价格便宜。
电缆模拟考试题及答案
电缆模拟考试题及答案一、选择题（每题2分，共20分）1. 电缆的基本功能是什么？A. 传输电能B. 传输数据C. 传输声音D. 传输图像答案：A2. 以下哪项不是电缆的常见类型？A. 电力电缆B. 通信电缆C. 光纤电缆D. 音频电缆答案：D3. 电缆敷设时，以下哪种方式是错误的？A. 直埋敷设B. 管道敷设C. 架空敷设D. 浸泡在水中答案：D4. 电缆的绝缘材料通常有哪些？A. 聚乙烯B. 聚氯乙烯C. 橡胶D. 所有上述选项答案：D5. 电缆的截面积单位是什么？A. 平方米B. 平方厘米C. 平方毫米D. 毫米答案：C6. 电缆的敷设环境温度通常不包括以下哪项？A. 低温环境B. 高温环境C. 潮湿环境D. 真空环境答案：D7. 电缆的敷设长度应如何确定？A. 根据实际需要B. 根据电缆的额定长度C. 根据敷设方式D. 根据敷设距离答案：A8. 电缆的接地方式有哪些？A. 直接接地B. 间接接地C. 悬浮接地D. 所有上述选项答案：D9. 电缆的敷设角度通常不包括以下哪项？A. 水平敷设B. 垂直敷设C. 倾斜敷设D. 旋转敷设答案：D10. 电缆的敷设高度通常不包括以下哪项？A. 地面敷设B. 墙壁敷设C. 屋顶敷设D. 地下敷设答案：D二、填空题（每空1分，共10分）1. 电缆的敷设方式主要有________、________和________。
答案：直埋敷设、管道敷设、架空敷设2. 电缆的绝缘电阻通常用________来测量。
答案：兆欧表3. 电缆的敷设应避免________和________。
答案：机械损伤、化学腐蚀4. 电缆的敷设应保证足够的________，以便于维护和检修。
答案：弯曲半径5. 电缆的敷设应考虑________和________的影响。
答案：环境温度、湿度三、简答题（每题5分，共20分）1. 简述电缆敷设前的准备工作。
答案：在电缆敷设前，需要进行以下准备工作：检查电缆的型号、规格是否符合设计要求；检查电缆的外观是否有损伤；进行电缆的绝缘电阻测试，确保电缆的绝缘性能良好；准备敷设所需的工具和设备；规划敷设路径，确保敷设过程的顺利进行。
电力电缆模拟考试题+参考答案
电力电缆模拟考试题+参考答案一、单选题（共49题，每题1分，共49分）1.对敷设于户外电缆沟的电力电缆,选择截面时,环境温度应确定为( )。
A、最热月的日最高气温平均值B、埋深处的最热月平均地温C、通风设计温度正确答案：A2.金属电缆支架防腐工艺应保证运行( )年不出现严重腐蚀。
A、5B、8C、6正确答案：B3.充油电缆区别于一般电缆:其护层必须有( )。
A、加强层B、屏蔽层C、半导电层正确答案：A4.人工急救胸外挤压法应以每分钟约( )次的频率有节奏均匀的挤压,挤压与放松的时间相当。
A、60B、100C、80正确答案：B5.电缆线芯对地或线芯之间绝缘电阻低于( ),属于低阻接地或短路故障。
A、数百欧姆B、数兆欧姆C、数千欧姆正确答案：C6.冷收缩中间接头的接头主体,采用( )的冷收缩绝缘件。
A、内、外半导电屏蔽层和应力控制均独立B、内、外半导电屏蔽层一体,应力控制独立C、内、外半导电屏蔽层和应力控制为一体正确答案：C7.温度测量数据,要对( )之间进行比较,不应有较大差异。
A、不同路电缆相同部位B、同路电缆同相不同部位C、同路电缆三相相同部位正确答案：C8.电缆终端绝缘套管进行水冲洗时,要求冲洗用水的电阻不小于( )。
A、1500ΩmB、1000ΩmC、2000Ωm正确答案：A9.电缆根据导体截面、绝缘材料、( )不同,采用不同绝缘厚度。
A、系统接地方式B、线芯数目C、散热要求正确答案：A10.分部工程“电缆终端”中包含分项工程( )。
A、接地线B、沟槽开挖C、户外终端正确答案：C11.电力电缆绝缘中部分被击穿的电气放电,称为( )。
A、局部放电B、沿面放电C、贯穿性放电正确答案：A12.在污染特别严重地区,采用( )的办法,以保证绝缘套管受污染后也能满足表面绝缘强度要求。
A、定期停电擦拭B、水冲洗C、增涂硅脂正确答案：C13.目前,国内使用的高压交联聚乙烯电缆终端的主要形式为( )。
A、预制橡胶应力锥终端B、冷收缩终端C、热收缩终端正确答案：A14.整体式预制型电缆中间接头现场安装时,( )。
电力电缆模考试题(附参考答案)
电力电缆模考试题（附参考答案）一、单选题（共49题，每题1分，共49分）1.低压配电电缆线路中主要采用( )。
A、三芯电缆B、四芯和五芯电缆C、单芯电缆正确答案：B2.在检修变压器,要装设接地线时,应( )。
A、先装接地端,再装导线端B、先装导线端,再装接地端C、先装中相正确答案：A3.简单规则圆形绞合电缆线芯的绞合规则是( )。
A、k=1+2+3++nB、k=21+22+23++2nC、k=1+6+12++6n正确答案：C4.电缆故障粗测的方法有( )两大类。
A、音频电流法和跨步电压法B、声测法和感应电压法C、电桥法和脉冲反射法正确答案：C5.电缆敷设过程中应控制侧压力,高压和超高压电缆允许的侧压力一般为( )。
A、2kN/mB、3kN/mC、1kN/m正确答案：B6.电缆采用铅包的缺点是( )。
A、不易焊接B、不易加工C、电阻率高正确答案：C7.铝芯、不滴流纸绝缘、铅包、钢带铠装、聚氯乙烯外护套电力电缆型号为( )。
A、ZLQ22B、ZQ21C、ZLQD22正确答案：C8.对敷设于空气中的电力电缆,选择截面时,规定的标准敷设温度为( )。
A、400B、300C、250正确答案：A9.在直流电压下,电缆绝缘层击穿场强随温度上升而( )。
A、上升B、下降C、不变正确答案：B10.将电力电缆跨越江、河、湖、海时,采用( )敷设。
A、空气中B、水底C、地下正确答案：B11.树枝老化是导致( )电缆绝缘发生击穿的主要原因。
A、油浸纸绝缘B、交联聚乙烯C、充油正确答案：B12.热收缩部件收缩前与在非限制条件下收缩后径向收缩率应不大于( )。
A、1%B、5%C、50%正确答案：C13.冷缩电缆终端的收缩依靠( )收缩。
A、常温下的弹性回缩力B、加热C、低温下的热胀冷缩正确答案：A14.单芯自容式充油电力电缆适合用于( )电压等级。
A、10kV及以下B、20-35kVC、110kV-330kV正确答案：C15.通常,油浸纸绝缘电缆的寿命为( )年以上。
电力电缆模拟考试题(含答案)
电力电缆模拟考试题（含答案）一、单选题（共49题，每题1分，共49分）1.高压电力电缆是指( )电压等级的电缆。
A、10kVB、110kVC、220kV正确答案：B2.电缆敷设过程中应选择合理的敷设牵引方向,一般( )敷设。
A、任意B、从弯曲部分向平直部分C、从平直部分向弯曲部分正确答案：C3.由于任何材料的电缆线芯都具有电阻,所以当电流流过时,会( )。
A、磁滞现象B、存在耦合电容C、引起发热正确答案：C4.交联聚乙烯电缆长期工作最高允许温度为( )。
A、250°B、90°C、65°正确答案：B5.变配电站电缆夹层及隧道内的电缆两端和拐弯处,直线距离每隔( )处应挂电缆标志牌,注明线路名称、相位等。
A、200mB、100mC、50m正确答案：B6.油浸纸绝缘统包型电力电缆适合用于( )电压等级。
A、10kV及以下B、20-35kVC、110kV及以上正确答案：A7.机械敷设电缆的速度不宜超过( )。
A、25m/minB、20m/minC、15m/min正确答案：C8.电缆的闪络性故障大多在预防性( )试验时发生。
A、耐压B、绝缘电阻C、介质损耗角正切值正确答案：A9.油浸纸绝缘统包型电力电缆敷设有较大落差时,其绝缘( )。
A、水平下降B、不受影响C、寿命延长正确答案：A10.以地理图为背景,标明一个地区内全部电缆线路的平面布置的图,称为( )。
A、电缆网络信息图B、电缆网络系统接线图C、电缆网络分布总图正确答案：C11.有些使用场合对电缆外护层的抗拉强度要求较高,如( )。
A、直埋地下B、电缆沟C、电缆竖井正确答案：C12.一般地,随着温度升高,交联聚乙烯绝缘电缆的绝缘材料性能( )。
A、上升B、不变C、下降正确答案：C13.对于充油电缆线路,( ),都要检查其油压。
A、无论是否投运B、投入运行前C、投入运行后正确答案：A14.为检修10kV电力电缆户外终端头,需要拉开断路器两侧隔离开关,下列操作中错误的是( )。
电力电缆模拟考试题与参考答案
电力电缆模拟考试题与参考答案一、判断题1、电力电缆跨越江、河、湖、海时,采用水底或桥上敷设。
O（V）2、为使单芯电缆导体表面最大电场强度变化范围较小,要求线芯外径与绝缘层外径之比在0∙25~0∙50之间。
（）（4）3、电缆线路试运行阶段,需要进行一些必要的检查,作为对竣工验收工作的补充。
（）（。
）4、对于投切频繁的电力电缆线路,应缩短巡视周期。
（）（χ）5、对敷设于户内电缆沟且无机械通风的电力电缆,环境温度应确定为最热月的日最高气温平均值+5C0°（）（√）6、电力电缆通常是缠绕在电缆盘上进行运输、保管。
O（V）7、由于集肤效应,单位面积电缆线芯输送电流能力随线芯截面积增大而降低。
（）（V）8、由于雷击闪络造成户外电缆终端瓷套管碎裂,可以采用更换瓷套管的办法处理。
（）（√）9、将电缆导体连通,而将金属护套、接地屏蔽层和绝缘屏蔽在电气上断开的中间接头是绝缘接头。
O（V）10、电力电缆排管敷设时,若需穿越马路厕宜采用钢管。
（）（χ）11、经过变电站母线或变压器向下一个变电站输送的功率,称为穿越功率。
O（V）12、故障情况下JokV环网采用合环运行方式。
（）（χ）13、电缆敷设过程中应有良好的联动控制装置以保证整个过程匀速牵引。
O（V）14、从理论上讲,电缆应力锥接地屏蔽段纵切面的轮廓线应是直线。
（）（χ）15、温度测量数据,要对同路电缆三相相同部位之间进行比较,不应有较大差异。
（）（V）16、电缆终端处沿电缆长度方向的电场,在靠近铅套边缘处最大。
（）（，）17、室内电气装置或设备发生火灾时应尽快拉掉开关切断电源,并及时正确选用灭火器进行扑救。
0（。
）18、安装有保护器的单芯电缆,通过过负荷电流后,定期检查阀片有无击穿或烧熔现象。
（）（X）19、50OkV模塑式终端接头的优点是操作工艺简单、生产工期短。
（）（x）20、电缆绝缘老化的原因主要是热击穿和电击穿。
（）（x）21、电缆绝缘层的利用系数均小于1。
电力电缆模拟习题及参考答案
电力电缆模拟习题及参考答案一、单选题（共49题，每题1分，共49分）1.温度测量数据,要对( )之间进行比较,不应有较大差异。
A、不同路电缆相同部位B、同路电缆三相相同部位C、同路电缆同相不同部位正确答案：B2.绝缘中气隙的击穿场强比绝缘的击穿场强( )。
A、大很多B、小很多C、相等正确答案：B3.电缆采用聚乙烯护套的缺点是( )。
A、耐热性差B、耐寒性差C、阻燃性差正确答案：C4.钢丝铠装电缆适合采用( )敷设方式。
A、直埋地下B、排管C、高落差竖井正确答案：C5.目前,国内使用的高压交联聚乙烯电缆终端的主要形式为( )。
A、预制橡胶应力锥终端B、热收缩终端C、冷收缩终端正确答案：A6.填充SF6气体绝缘变压器终端的外绝缘SF6气体压力通常为( )。
A、0.25MPaB、0.3MPaC、0.4MPa正确答案：C7.热缩电缆终端以( )为基本材料。
A、绝缘纸B、橡胶C、聚合物正确答案：C8.热收缩部件的收缩温度是( )。
A、100-1200B、140-1600C、120-1400正确答案：C9.将电力电缆跨越江、河、湖、海时,采用( )敷设。
A、水底B、地下C、空气中正确答案：A10.对于( )电压等级单芯电缆,不论其导体截面大小,采用相同的绝缘厚度。
A、10kVB、110kVC、3kV正确答案：A11.同一层支架上电缆排列配置方式,应符合( )。
A、控制电缆和信号电缆可紧靠B、35kV电力电缆和信号电缆可紧靠C、35kV电力电缆和控制电缆可紧靠正确答案：A12.分部工程“电缆敷设”中包含的分项工程( )。
A、沟槽开挖B、接地线C、户外终端正确答案：A13.电缆特别适合用于( )。
A、农村B、大都市C、小城镇正确答案：B14.冷收缩中间接头的接头主体,采用( )的冷收缩绝缘件。
A、内、外半导电屏蔽层和应力控制均独立B、内、外半导电屏蔽层一体,应力控制独立C、内、外半导电屏蔽层和应力控制为一体正确答案：C15.电力电缆在运输车上不允许( )。
电力电缆模拟题(附参考答案)
电力电缆模拟题（附参考答案）一、单选题（共49题，每题1分，共49分）1.电力电缆竖井敷设适合于( )。
A、核电站B、火电厂C、水电站正确答案：C2.电缆线芯采用多股导线单丝绞合有利于( )。
A、减小电缆重量B、增加电缆柔性C、制造工艺简单化正确答案：B3.采用在线芯绝缘表面包金属屏蔽带(等电位)的方法,可限制( )电晕发生。
A、冷缩型电缆终端B、预制型电缆终端C、干包或热缩型电缆终端正确答案：C4.一般地,XLPE电缆局部放电在线监测主要针对( )。
A、电缆线路全线B、电缆附件C、电缆本体正确答案：B5.穿墙电缆的保护管的内径为缆外径的( )倍。
A、1.2B、1.5C、1.3正确答案：B6.装卸电缆时应( )吊装。
A、一盘一盘B、多盘同时C、三盘同时正确答案：A7.电力电缆隧道敷设时,最下层至沟底或地面间的规定距离为( )。
A、100-150mmB、50-80mmC、80-90mm正确答案：A8.直埋电缆与热力管道接近时,应保持的最小净距为( )。
A、2mB、1mC、0.5m正确答案：A9.电缆温度在线监测按照测温点的分布情况,分为( )类。
A、2B、3C、4正确答案：A10.温度测量数据要结合负荷情况,与( )进行比较,不应有较大差异。
A、历年同期测量数据B、当年测量数据平均值C、当月不同负荷下测量数据正确答案：A11.对无机械通风的一般性厂房内电力电缆,选择截面时,环境温度应确定为( )。
A、最热月的日最高气温平均值+5B、最热月的日最高气温平均值C、通风设计温度正确答案：B12.整体式预制型电缆中间接头现场安装时,( )。
A、需要进行复杂的组装B、将整体预制件直接套在电缆绝缘上C、需要进行制造和组装正确答案：B13.对在线监测的要求不包括( )。
A、改变电缆线路的正常运行B、自动进行数据存储和处理C、良好的抗干扰能力正确答案：A14.与一般电缆截面选择相比,较长距离大电流回路电缆截面选择需要多考虑的一个因素是( )。
电力电缆模拟考试题+答案
电力电缆模拟考试题+答案一、单选题（共49题，每题1分，共49分）1.直流输电一般不采用( )。
A、油浸纸绝缘电缆B、橡皮绝缘电缆C、充油电缆正确答案：B2.对于35kV直埋电缆,自地面到电缆上面外皮的距离为( )。
A、1.2mB、0.7mC、1.0m正确答案：C3.在电缆型号中,在绝缘层的位置上字母V表示( )绝缘。
A、聚乙烯B、交联聚乙烯C、聚氯乙烯正确答案：C4.除交流系统用单芯电力电缆外,对重要的同一回路多根电缆不宜采用( )。
A、品字形配置B、水平迭置C、分层垂直迭置正确答案：A5.目前,国内使用的高压交联聚乙烯电缆终端的主要形式为( )。
A、冷收缩终端B、热收缩终端C、预制橡胶应力锥终端正确答案：C6.中低压电缆接地线在附件内接触点处发热的原因是( )。
A、接地点螺丝松动B、焊接不实C、线芯过负荷正确答案：B7.电缆盘距地面( )时,应暂停,检视一切正常再行作业。
A、30-80cmB、50-80cmC、20-50cm正确答案：C8.温度测量数据,要对( )之间进行比较,不应有较大差异。
A、同路电缆同相不同部位B、不同路电缆相同部位C、同路电缆三相相同部位正确答案：C9.通常,油浸纸绝缘电缆的寿命为( )年以上。
A、40B、50C、30正确答案：A10.在电缆型号中,导体材料如果是( ),则表示字母可省略。
A、铝B、铜C、铁正确答案：B11.与组装式相比,整体式预制型电缆中间接头现场安装时间( )。
A、基本相同B、增大C、减小正确答案：C12.测温光纤固定间隔不大于( )。
A、0.5mB、0.2mC、1m正确答案：A13.电缆线路试运行阶段,需要进行一些必要的检查,作为对( )的补充。
A、竣工验收工作B、自验收工作C、中期验收工作正确答案：A14.电缆线芯对地或线芯之间绝缘电阻低于( ),属于低阻接地或短路故障。
A、数千欧姆B、数兆欧姆C、数百欧姆正确答案：A15.必须保证电力电缆隧道在城市各种给水排水管网的( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆专业竞赛模拟试题（1）姓名：成绩：一、填空题（每空1分）12、采用低压脉冲测量电缆故障，一般要求故障电阻在( 100 ) 以下。
3、电气试验中的间隙性击穿故障和封闭性故障都属( 闪络 )性故障。
4、直流耐压试验前和试验后，都必须将被测试物体先经（电阻）对地放电，再直接对地放电。
5、吸收比是判断电缆好坏的一个主要因素，吸收比越（大）电缆绝缘越好。
6、>在纯电感单相交流电路中，电压（超前)电流90°相位角；在纯电容单相交流电路中，电压(滞后)电流90°相位角。
二、选择题（没空1分）1、对称的三相电源星形连接时，相电压是线电压的( )倍。
(A)1；(B)2；；C2、叠加原理、欧姆定律分别只适用于( )电路。
(A)线性、非线性；(B)线性线性；(C)非线性、线性；(D)线性、非线性。
答案：B3、当电源频率增加后，图A-2中的( )亮度会增加。
图A-2(A)A灯；(B)B灯；(C)C灯；(D)D灯。
答案：A4、三相对称负载的功率，其中角是( )的相位角。
(A)线电压与线电流之间；(B)相电压与对应相电流之间；(C)线电压与相电流之间；(D)相电压与线电流之间。
答案：B5、当应力锥长度固定后，附加绝缘加大，会使轴向应力( )。
(A)减少；(B)增大；(C)略有减少；(D)略有增大。
答案：B6、半导体屏蔽纸除了起均匀电场作用外，也可以起( )作用。
(A)改善老化；(B)改善绝缘；(C)改善温度；(D)改善老化和绝缘性能。
答案：D7、110kV电缆终端头出线应保持固定位置，其带电裸露部分至接地部分的距离应不少于( )。
(A)0.5～0.9m； (B)0.9～1.0m； (C)1.0～1.5m； (D)1.5～2.0m。
答案：B8、电缆线路的正常工作电压一般不应超过电缆额定电压的( )。
3cosPϕ=ϕ(A)5%；(B)10%；(C)15%；(D)20%。
答案：C9、在三相系统中，( )将三芯电缆中的一芯接地运行。
(A)不得；(B)可以；(C)应；(D)不应。
答案：A10按电缆的入井位置和距离，应根据电缆施工时的( )可按电缆的长度和现场位置而定，一般不宜大于200m。
(A)电缆型号；(B)允许拉力；(C)管道拉力；(D)施工便利。
答案：B11、水底电缆尽可能埋没在河床下至少( )深。
(A)0.5m;(B)0.4m;(C)0.3m;(D)0.2m。
答案：A12、应用感应法查找电缆故障时，施加的电流频率为( )。
(A)工频；(B)音频；(C)高频；(D)低频。
答案：B13测量电缆电阻可采用( )法。
(A)电容比较；(B)直流充电；(C)交流电桥和交流充电；(D)直流电桥。
答案：D14、测量电缆线路正序、零序阻抗和测量导体金属屏蔽间的电容时，其值不应大于设计值的( )。
(A)80%；(B)85%；(C)90%；(D)95%。
答案：A15、电工仪表测量误差的表达形式一般分为( )。
(A)绝对误差、相对误差、引用误差；(B)绝对误差、相对误差；(C)基本误差、附加误差；(D)绝对误差、相对误差、基本误差。
答案：A三、判断题（每题1分）1、电缆在直流电压与交流电压作用下的绝缘相同。
( )答案：×2、单芯交流电缆的护层不可采用钢铠，应采用非磁性材料。
( )答案：√3、电缆的绝缘结构与电压等级有关，一般电压等级越高，绝缘越厚，但不成正比。
( )答案：√4、聚乙烯的绝缘性能不比聚氯乙烯好。
( )答案：×5、固体绝缘材料在冲击电压作用下，绝缘的击空电压随冲击电压作用次数的增加而上升，这种现象称为累积反应。
( )答案：×6、滤波就是把脉冲的直流电中的部分交流成分去掉。
( )答案：√7、截面240mm2电缆采用铝接管压接时，压坑深度为12.5mm。
( )答案：×8、当系统发生短路时，电缆线路有压接的中间接头其最高允许温度不宜超过180℃。
( )答案：×9、非直接接地一端护套中的感应电压不应超过150V。
( )答案：×10、单芯电缆金属护夺两端接地后，仍需要装设保护器。
( )答案：×四、简答题（每题6分）1、电缆接头的绝缘应有什么特性?答案： (1)接头的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平。
(3分)(2)绝缘接头的绝缘环两侧耐受电压，不得低于所连电缆护层绝缘水平的2倍。
(3分)2、什么是电气设备的交接试验?答案： 是指新安装的电气设备在投产前，根据国家颁布的有关规程规范的试验项目和试验标准进行的试验；(3分)以判明新安装设备是否可以投入运行，并保证安全。
(3分)3、用压接钳压接铝导线接头前应做哪些工作?答案： (1)检查压接工具有无问题，检查铝接管或铝鼻子及压模的型号、规格是否与电缆的线芯截面相符合。
(1.5分)(2)应将线芯及铝接管内壁的氧化铝膜去掉，再涂一层中性凡士林。
(1.5分)(3)对于非圆形线芯可用鲤鱼钳将线芯夹成圆形并用绑线扎紧锯齐后插入管内。
插入前应根据铝接管长度或铝鼻子孔深，在线上做好记号，中间接头应使两端插入线芯各占铝接管长度的一半，铝鼻子应插到底，插入线芯时，线芯不应出现单丝突起现象。
(2分)4、防止误操作的“五防”内容是什么?答案： (1)防止误拉、误合断路器。
(1.5分)(2)防止带负荷误拉、误合隔离开关。
(1.5分)(3)防止带电合接地开关。
(1分)(4)防止带接地线合闸。
(1分)(5)防止误入带电间隔。
(1分)5、交流110kV 及以上单芯电缆在哪些情况下，宜沿电缆邻近配置并行回流线?答案：(1)可能出现的工频或冲击感应电压，超过电缆护层绝缘的耐受强度时。
(3分)(2)需抑制对电缆邻近弱电线路的电气干扰强度时。
(3分)五、计算题（每题5分）1、某台三相电力变压器，其一次绕组的电压为6kV ，二次绕组电压为230V ，求该变压器的变比?若一次绕组为1500匝，试问二次绕组应为多少匝?答案：解：∵ (1分)其中U 1、U 2分别为变压器一、二次侧电压值。
N N 、N 2分别为变压器一、二次侧绕组匝数，K 为变比。
∴分)∴ (匝)(2分)答：该变压器的变比为26，二次绕组应为58匝。
(1分)2、某XLPE 电缆正常载流量400A ，短时过载温度110℃，系数1.15，问此时过载电流为多少?答案：解：Ik ＝IK (2分)Ik ＝1.15×400A ＝460A (2分)1122U N K U N ==V ==121500==5826N N K ≈答：0℃温度下过载电流可达460A 。
3、测一条电缆零序阻抗，得数据如下：U 0＝7.2V 、I ＝40.5A 、P ＝280W ，求零序电抗多少?答案：解：公式(1分)(0.5分) 计算Ω (1分) R 0＝3×280/1640.25＝0.51Ω (1分)(Ω)(1分)答：该电缆零序电抗为0.0144Ω。
(0.5分)4、有一“R -L -C ”回路，已知R ＝2Ω，L ＝0.1mH,C ＝0.04μF ，试计算谐振频率f 0和品质因数Q 值。
答案：解：公式＝79618Hz(1分)(1分)或Ω(1分) 因此Ω(1分)答：谐振频率为79618Hz 和品质因数Q 值为25Ω。
(1分六、绘图题（每题4分）1、如图E-73所示，试用向量图证明380/220V图E-73答案：由向量图可知，三相对称时：U A =U B =U C ，因此，2、绘出电缆故障测距的直闪法测试接线图。
答案：如图E-80。
030/1Z U =23/1R P =X 037.2/40.50.53Z =⨯=X (01/2f π==1/(2 3.14⨯6c =1/(2)=1/(2 3.14796180.0410)=50X fc π-⨯⨯⨯⨯Ω3L 22 3.14796180.11050X fL π-==⨯⨯⨯⨯=C L //50/225Q X R X R ====AB A B A B cos30cos303/22U U U U U =+=AB A B U ==图E-80 直闪法测试接线图七、论述题（每题10分）1、测量电缆线路绝缘电阻时应注意哪些事项?答案：(1)试验前将电缆放电、接地，以保证安全及试验结果准确；(1分)(2)兆欧表应放置平稳的地方，以避免在操作时用力不匀使兆欧表摇晃，致使读数不准；(1分)(3)兆欧表在不接被试品开路空摇时，指针应指在无限大“∞”位置；(1分)(4)电缆绝缘头套管表面应该擦干净，以减少表面泄漏；(1分)(5)从兆欧表的火线接线柱“L”上接到被试品上的一条引线的绝缘电阻，相当于和被试设备的电阻并联，因此要求该引线的绝缘电阻较高，并且不应拖在地上；(1分)(6)操作兆欧表时，手摇发电机应以额定转数旋转，一般保持为120r/min左右；(1分)(7)在测定绝缘电阻兼测定吸收比时，应该先把兆欧表摇到额定速度，再把火线引线搭上，并从搭上时开始计算时间；(1分)(8)电缆绝缘电阻测量完毕或需重复测量时，须将电缆放电，接地，电缆线路较长和绝缘好的电缆线路接地时间应长些，一般不少于1min；(1分)(9)由于电缆线路的绝缘电阻值受到很多外界条件的影响，所以在试验报表上，应该把所有影响绝缘电阻数值的条件(例如温度、相对湿度、兆欧表电压等)都记录下来。
(2分)。
