南方CASS方格网计算土方步骤
南方CASS方格网计算土方量流程总结.
南方CASS方格网计算土方量流程总结.南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1,,Y,X,H2,,Y,X,H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成);第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。
特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m则为才用20m×20m方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。
南方CASS方格网法土石方计算操作步骤
南方CASS方格网法土石方计算操作步骤
1.确定计算区域:首先需要确定需要计算土石方体积的区域,并绘制
出区域的边界线。
2.制作方格网:将计算区域分割成一系列等大的方格,方格的大小一
般根据需要计算的精度和地形复杂程度而定。
可以使用纸质或者数字矢量
图等方式制作方格网。
3.标注高程数据:在每一个方格的顶点处标注高程数据。
可以通过地
形测量仪器如GPS或者全站仪进行实地测量,或者使用数字高程模型(DEM)等数据进行标注。
4.计算单元方格的体积:对于每一个方格,根据其顶点的高程数据,
使用四个顶点确定平面的面积,并按照横断面积乘以方格高度的方法计算
方格体积。
计算公式为V=A*H,其中V表示体积,A表示平面面积,H表
示方格高度。
5.累加计算:将每个方格的体积计算结果累加起来,得到计算区域的
总体积。
6.结果验证:将计算的结果与实际情况进行对比验证,确保计算的准
确性。
可以通过实际测量或者现场检查等方法进行验证。
7.生成报告:根据计算结果生成相应的土石方计算报告,包括计算区
域的平均高程、总体积、填方量、挖方量等数据,以及相关的图表和说明。
需要注意的是,在进行南方CASS方格网法土石方计算时,应确保方
格网的密度足够高,以保证计算结果的准确性。
同时,选择合适的高程数
据源以及高程插值方法也是确保计算准确性的重要因素。
此外,计算过程中还可以根据需要进行一些额外的操作,如进行填方量、挖方量的分开计算,或者将计算结果以图形的形式展示等,以满足具体的需求。
南方CASS2024软件中方格网法土方计算及应用
南方CASS2024软件中方格网法土方计算及应用南方CASS2024软件中的方格网法(Grid Method)是一种常用的土方计算方法。
该方法通过将工程场地细分为一定大小的方格,并将每个方格内的土方量计算出来,从而得到整个场地的土方量。
方格网法具有简单、快捷、适用范围广等优点,因此在土方计算中得到广泛应用。
方格网法土方计算的步骤如下:1.确定场地范围:首先需要确定工程场地的范围,并进行细分。
通常情况下,场地边界与方格网的边界保持一致。
2.划分方格网:根据工程需要和场地的大小,确定方格网的尺寸。
尺寸的选择应根据工程实际情况进行合理调整,既要保证计算准确性,又要保证计算的高效性。
3.编制方格网表:在方格网上编制方格网表,记录每个方格的编号和相应的坐标位置。
4.量取地形高程:在每个方格的角点位置量取地形高程,并记录在方格网表中。
5.计算方格土方量:根据每个方格的坐标和对应的地形高程,通过插值算法计算出每个方格的土方量。
插值算法可以根据实际情况选择合适的方法,如线性插值法、多项式插值法等。
6.计算总土方量:将所有方格的土方量相加,得到整个场地的土方量。
方格网法土方计算在工程实践中具有广泛的应用价值。
它适用于各种类型的土方计算,如填方、挖方、挖填平衡等。
方格网法可以准确计算不规则形状的地形体积,尤其适用于较复杂的地形和场地。
同时,方格网法计算简单快捷,可以通过计算机软件进行自动化处理,大大提高了土方计算的效率。
然而,方格网法也存在一些局限性。
由于方格网的形状固定,可能无法精确适应非规则地形的特点。
因此,在使用方格网法进行土方计算时,要根据实际情况进行合理调整和修正。
综上所述,南方CASS2024软件中的方格网法土方计算是一种常用且实用的方法。
它在土方工程中的应用可以提高土方计算的准确性和效率,为工程施工提供可靠的依据。
同时,在使用过程中也需要结合实际情况进行灵活调整,以保证计算的科学性和准确性。
南方CASS软件该怎样计算土方量

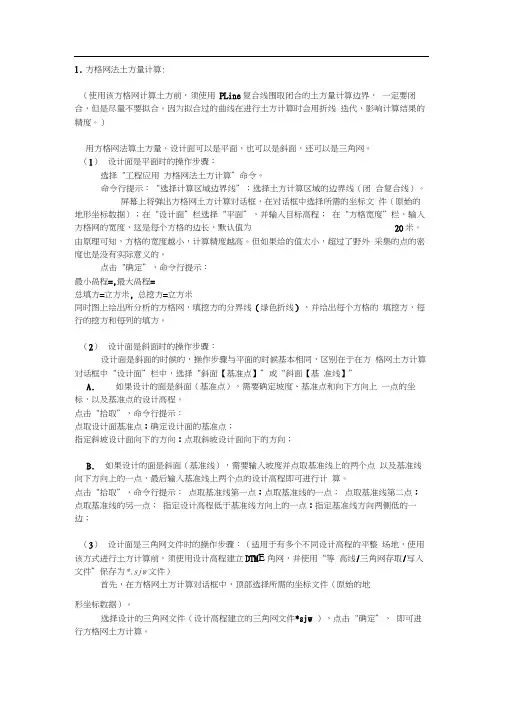

(使用该方格网计算土方前,须使用PLine复合线围取闭合的土方量计算边界,一定要闭合,但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代,影响计算结果的精度。
)用方格网法算土方量,设计面可以是平面,也可以是斜面,还可以是三角网。
(1)设计面是平面时的操作步骤:选择“工程应用方格网法土方计算”命令。
命令行提示:“选择计算区域边界线”;选择土方计算区域的边界线(闭合复合线)。
屏幕上将弹出方格网土方计算对话框,在对话框中选择所需的坐标文件(原始的地形坐标数据);在“设计面”栏选择“平面”,并输入目标高程;在“方格宽度”栏,输入方格网的宽度,这是每个方格的边长,默认值为20米。
由原理可知,方格的宽度越小,计算精度越高。
但如果给的值太小,超过了野外采集的点的密度也是没有实际意义的。
点击“确定”,命令行提示:最小咼程=,最大咼程=总填方=立方米, 总挖方=立方米同时图上绘出所分析的方格网,填挖方的分界线(绿色折线),并给出每个方格的填挖方,每行的挖方和每列的填方。
(2)设计面是斜面时的操作步骤:设计面是斜面的时候的,操作步骤与平面的时候基本相同,区别在于在方格网土方计算对话框中“设计面”栏中,选择“斜面【基准点】”或“斜面【基准线】”A.如果设计的面是斜面(基准点),需要确定坡度、基准点和向下方向上一点的坐标,以及基准点的设计高程。
点击“拾取”,命令行提示:点取设计面基准点:确定设计面的基准点;指定斜坡设计面向下的方向:点取斜坡设计面向下的方向;B.如果设计的面是斜面(基准线),需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点,最后输入基准线上两个点的设计高程即可进行计算。
点击“拾取”,命令行提示:点取基准线第一点:点取基准线的一点;点取基准线第二点:点取基准线的另一点;指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边;(3)设计面是三角网文件时的操作步骤:(适用于有多个不同设计高程的平整场地,使用该方式进行土方计算前,须使用设计高程建立DTM E角网,并使用“等高线/三角网存取/写入文件”保存为*.sjw文件)首先,在方格网土方计算对话框中,顶部选择所需的坐标文件(原始的地形坐标数据)。
南方CASS7.0方格网法计算土方量操作步骤
南方CASS7.0方格网法计算土方量操作步骤计算土方量是土石方工程中关键的环节之一,而南方CASS7.0方格网法则是常用的计算土方量的方法之一。
下面将介绍该方法的具体操作步骤。
1. 勘测原始数据的收集首先需要对勘测区域进行现场勘测,并将得到的数据进行收集。
收集的原始数据包括高程、坐标、水准、控制点坐标、采样点等。
这些数据是计算土方量所必需的。
2. 建立工程计算模型在南方CASS7.0方格网法中,需要将勘测区域划分为一定的网格,然后对每个网格进行分类计算,最后汇总得到总体积。
因此,需要建立工程计算模型,在计算前进行网格大小、分割数量的设置。
3. 建立局部坐标系建立局部坐标系相当于确定了一个基准面,即地面高程为0。
因此需要在现场设置基准高程并建立坐标系,或通过对现场地面进行测量计算确定局部坐标系。
4. 建立三维空间模型在南方CASS7.0方格网法中,需要建立三维空间模型,确定勘测区域内的三维特征。
可以根据现场实际情况进行三维模型建立,然后将其导入计算软件中。
5. 建立网格模型在三维空间模型基础上,根据前面设置的网格大小和分割数量,将勘测区域进行网格化分割。
一般情况下,网格大小设置在4m~10m之间。
6. 土方量计算南方CASS7.0方格网法采用了体积平差原理进行土方量计算,具体过程如下:1.分别对每个网格内的采样点进行高程测量,并计算出采样点的体积;2.对所有采样点体积进行加和,得到单个网格的总体积;3.统计所有网格的总体积,并根据需要进行单位换算,得到土方量。
7. 检查计算结果完成土方量计算后,需要对计算结果进行校验检查,确保计算结果符合设计要求,并进行必要的修正和调整。
南方CASS7.0方格网法是一种相对简单有效的土方量计算方法。
通过对现场勘测的数据进行处理,建立三维空间模型以及网格模型,然后采用体积平差原理进行土方量计算,可以得到较为准确的土方量计算结果。
在实际工程中可以根据具体情况采用不同的计算方法,选择合适的计算工具,并注意勘测数据的准确性和完整性,以确保计算结果的可靠性和精度。
南方CASS操作流程

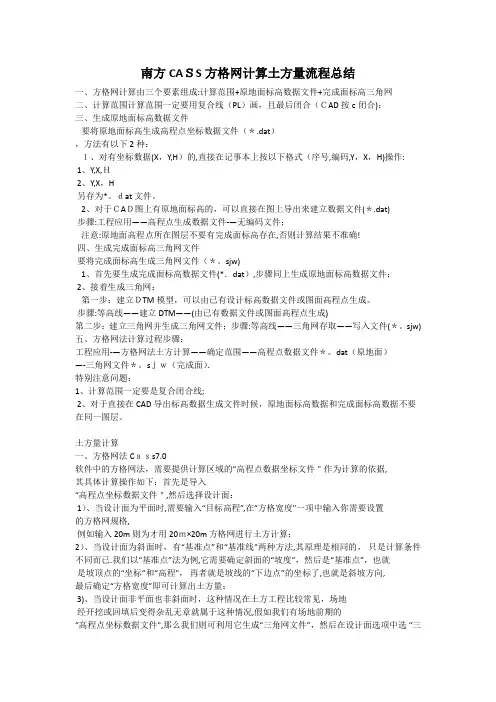

南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1、Y,X,H2、Y,X,H另存为*。
dat文件。
2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件-—无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*。
sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成)第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*。
sjw) 五、方格网法计算过程步骤:工程应用-—方格网法土方计算——确定范围——高程点数据文件*。
dat(原地面)—-三角网文件*。
sjw(完成面).特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法,需要提供计算区域的“高程点数据坐标文件"作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件",然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度"一项中输入你需要设置的方格网规格,例如输入20m 则为才用20m×20m 方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线"两种方法,其原理是相同的,只是计算条件不同而已.我们以“基准点”法为例,它需要确定斜面的“坡度”,然后是“基准点”,也就是坡顶点的“坐标”和“高程",再者就是坡线的“下边点”的坐标了,也就是斜坡方向,最后确定“方格宽度”即可计算出土方量;3)、当设计面非平面也非斜面时,这种情况在土方工程比较常见,场地经开挖或回填后变得杂乱无章就属于这种情况,假如我们有场地前期的“高程点坐标数据文件",那么我们则可利用它生成“三角网文件”,然后在设计面选项中选“三角网文件”,然后导入文件,最后确定“方格宽度"即可计算出土方量(把设计高输入cass 做成三角网文件,场地设计高选择三角网就可以.通过对Cass7。
南方CASS方格网计算土方量流程总结.
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1,,Y,X,H2,,Y,X,H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成);第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。
特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m则为才用20m×20m方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。
南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结南方CASS方格网计算土方量是一种常用的土方计算方法,该方法可以有效地计算出地面或水体的土方体积,广泛应用于工程测量和土地开发项目中。
下面是南方CASS方格网计算土方量的详细流程总结。
1.数据准备开始计算前,首先需要准备相关的数据材料,包括地形图、水文图、土质图等。
这些数据将用于绘制方格网和计算土方量。
2.绘制方格网根据项目的要求和实际情况,在地形图上绘制等大小的方格网,通常可以使用南方CASS软件来完成。
方格的大小可以根据实际需要进行调整,但要保证每个方格的尺寸相同。
方格网需要覆盖整个土地或水体的范围,确保计算结果的准确性。
3.拓扑关系建立在绘制好方格网后,需要建立方格之间的拓扑关系。
这一步骤可以使用南方CASS软件自动完成,它会根据方格之间的位置和距离,自动建立拓扑关系。
拓扑关系是计算土方量的基础,它能够记录每个方格之间的相对位置和连接关系。
4.土方高程测量使用合适的测量仪器对每个方格的土方高程进行测量。
测量可以选择使用全站仪、GPS或其他测量设备,确保测量结果的准确性。
5.计算体积根据测量结果和方格的拓扑关系,可以开始计算土方量。
首先,将每个方格的高程数据输入到南方CASS软件中,软件会自动根据方格之间的拓扑关系,计算出每个方格的土方体积。
然后,将所有方格的土方体积相加,得到整个土地或水体的总土方量。
6.结果输出计算完成后,将土方量的计算结果输出到报表中。
报表中应包含每个方格的土方体积和整个土地或水体的总土方量,以及其他相关数据,如方格的编号、高程范围等。
7.结果验证计算结果需要经过验证,以确保其准确性和可靠性。
可以选择在现场重新测量一部分方格的高程,并与软件计算的结果进行比对。
如果测量结果和软件计算的结果相差较小,则可以认为计算结果是可靠的。
总结:南方CASS方格网计算土方量是一种简单而有效的土方计算方法,能够快速且准确地计算出土地或水体的土方体积。
通过合理的数据准备、方格网绘制、拓扑关系建立、土方高程测量、计算体积、结果输出和结果验证等步骤,可以得到可靠的计算结果,为工程测量和土地开发项目提供有力支持。
南方CASS方格网法土石方计算操作步骤
南方CASS方格网法土石方计算操作步骤1.【工程准备】确定土石方工程的范围、工程图纸和测量要求。
根据工程图纸提前设置好方格网。
准备测量仪器和工具,如CASS测量仪、测量桩、量角器、计算机等。
2.【搭建方格网】根据工程现场的具体情况,合理地确定方格网的大小和形状。
一般来说,方格网的大小应根据工程的尺寸和地形地貌来确定,一般为10m×10m或者20m×20m的正方形。
3.【布设控制点】在工程现场周边以及施工区域内选择一定数量的控制点,用来确定方格网的位置和坐标。
控制点的选择应遵循准确测量、易于找寻和能够覆盖整个工程区域的原则,并在控制点上设置测量桩。
4.【测量方格网】使用CASS测量仪进行测量,将测量仪设置为“测量模式”,根据方格网的大小和形状,在每个控制点上的测量桩位置进行测量。
使用量角器测量每个方格的角度,并记录在纸质或电子表格上。
5.【质量检查】完成测量后,对测量数据进行质检,检查各个方向上的方格线是否平行、垂直或者设定的方位角。
如果发现测量数据有误,应及时进行纠正和重测。
6.【计算土方量】使用计算机软件或者手工计算,根据测量数据计算每个方格的土方量。
土方量的计算可以使用平均面积法、重心法、重心法与新增法相结合等方法。
7.【填写报告】根据土方量计算结果编制成报告,报告中应包括测量数据、方格网的布设图、土方量的计算方法和结果等内容。
报告应清晰明了,便于对土方量进行审查和使用。
8.【审查与确认】完成报告后,应提交给相关部门或专业人士进行审查,审查内容包括方格网的布设是否合理、计算方法是否正确、计算结果是否合理等。
经过审查无误后,方可正式使用。
9.【存档与备份】对方格网的测量数据、计算结果和报告进行存档和备份,以备日后需要参考和查阅。
存档时应将数据和报告备份到可靠的存储设备中,同时保留纸质原始数据和报告。
总结:南方CASS方格网法土石方计算是一种常用的土石方计算方法,可以准确、高效地计算土石方工程的土方量。
教你8步用Cass方格网计算出土方量
教你8步用Cass方格网计算出土方量Cass方格网法是一种常用的土方计算方法,适用于平面土方计算。
下面将介绍Cass方格网法的八个步骤,以帮助你计算出土方量。
步骤一:绘制网格首先,需要在施工区域上绘制一个方格网。
网格的大小可以根据实际情况来确定,通常情况下,每个方格的边长为10米或者20米。
步骤二:标注高程在每个方格的中心点上标注高程,可以使用水平仪和测量仪器来准确地测量每个点的高程。
将高程数据标注在每个方格的中心点上。
步骤三:计算土方高度在每个方格中,需要计算出土方的高度。
通常情况下,我们可以将每个方格中心点的高程减去一个基准高程,得到土方的高度。
步骤四:计算土方体积在每个方格中,计算土方的体积。
土方的体积可以通过将土方高度乘以方格的面积来计算得到。
方格的面积可以通过方格的边长平方来计算得到。
步骤五:计算总土方体积将每个方格中的土方体积相加,得到总土方体积。
这个值表示了整个施工区域的土方量。
步骤六:计算剪切土方体积如果在施工区域中存在剪切土方,需要将其体积从总土方体积中减去。
剪切土方的体积可以通过将剪切土方高度乘以剪切土方的面积来计算得到。
步骤七:计算填方体积如果在施工区域中存在填方,需要将其体积加到总土方体积中。
填方的体积可以通过将填方高度乘以填方的面积来计算得到。
步骤八:计算净土方体积将剪切土方体积减去填方体积,得到净土方体积。
这个值表示了实际需要挖掘或填充的土方量。
以上就是使用Cass方格网法计算土方量的八个步骤。
这种方法适用于平面土方计算,可以帮助工程师或施工人员准确地计算出土方量,从而为工程项目提供参考。
南方CASS.方格网法计算土方量操作步骤
南方CASS7.0方格网法土石方计算操作步骤大长江2 |浏览18860 次问题未开放回答|举报推荐于2017-09-14 05:40:51最佳答案方格网法土方量计算:(使用该方格网计算土方前,须使用PLine复合线围取闭合的土方量计算边界,一定要闭合,但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代,影响计算结果的精度。
)用方格网法算土方量,设计面可以是平面,也可以是斜面,还可以是三角网。
(1)设计面是平面时的操作步骤:选择“工程应用\方格网法土方计算”命令。
命令行提示:“选择计算区域边界线”;选择土方计算区域的边界线(闭合复合线)。
屏幕上将弹出方格网土方计算对话框,在对话框中选择所需的坐标文件(原始的地形坐标数据);在“设计面”栏选择“平面”,并输入目标高程;在“方格宽度”栏,输入方格网的宽度,这是每个方格的边长,默认值为20米。
由原理可知,方格的宽度越小,计算精度越高。
但如果给的值太小,超过了野外采集的点的密度也是没有实际意义的。
点击“确定”,命令行提示:最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网,填挖方的分界线(绿色折线),并给出每个方格的填挖方,每行的挖方和每列的填方。
(2)设计面是斜面时的操作步骤:设计面是斜面的时候的,操作步骤与平面的时候基本相同,区别在于在方格网土方计算对话框中“设计面”栏中,选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面(基准点),需要确定坡度、基准点和向下方向上一点的坐标,以及基准点的设计高程。
点击“拾取”,命令行提示:点取设计面基准点:确定设计面的基准点;指定斜坡设计面向下的方向:点取斜坡设计面向下的方向;B.如果设计的面是斜面(基准线),需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点,最后输入基准线上两个点的设计高程即可进行计算。
(完整版)南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1,,Y,X,H2,,Y,X,H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成);第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。
特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m 则为才用20m×20m 方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。
(完整版)南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1,,Y,X,H2,,Y,X,H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成);第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。
特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m 则为才用20m×20m 方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。
南方CASS操作流程
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1、Y,X,H2、Y,X,H另存为*.dat文件。
2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成)第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。
特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m则为才用20m×20m方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。
南方CASS7.0方格网法土石方计算操作步骤
南方CASS7.0方格网法土石方计算操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用C闭合——图层管理(最左边一个)地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点(手工提)工程应用——指定点生成数据文件——提取的点保存路径(任意命名文件名)——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件(提示注记高程点的距离就直接按空格键就行)——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线即场平范围边线——工程应用——方格网土方计算——选所求范围复合边线——找里程文件——输设计高程——输方格宽度即可。
五、要删除已经计算好的方格网只留复合线和展的高程点,用编辑——图层控制——删除实体所在层命令就行。
问题1:我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊?提取地貌高程点时提取了两次对算量有影响吗?如有,有什么影响呢?答:进入数据文件里直接修改即可,但要记下是哪些点错了,输成了什么,应该改成什么。
如果原始数据是需要自己录入的话,在记事本中应该先输入y值,再输入x 值。
备注:如果场平设计高程不一样的话,1、就提两个数据文件,一个原始地貌的数据文件,一个设计高程的地貌文件;2、假定一个比最低设计场平高程低的高程;3、按原始地貌高程算一次场平方量;4、再按设计场平标高算一次场平方量;5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量。
如何用cass7.0计算土方2009-1-8 15:36:41新闻类别:CASS技巧[1]显示全部由方格网来计算土方量是根据实地测定的地面点坐标(X,Y,Z)和设计高程,通过生成方格网来计算每一个方格内的填挖方量,最后累计得到指定范围内填方和挖方的土方量,并绘出填挖方分界线。
南方CASS方格网计算土方步骤
南方CASS方格网计算土方步骤第一步:确定测量范围首先确定土方工程的范围,包括土方区域的边界和需要计算土方的具体区域。
第二步:设置方格网在土地上设置方格网,可以使用方杆或其他设备进行测量。
方格网的大小和形状根据具体情况而定,通常是正方形或长方形。
方格网应该覆盖整个土方区域,并且网格线应该清晰可见。
第三步:测量高程在每个方格的四个角落和中心点处测量高程。
可以使用全站仪或其他测量仪器进行测量。
记录每个点的高程,并在方格网的对应位置标出高程值。
第四步:计算体积根据方格网的高程测量值,计算每个方格的体积。
计算公式为:体积=面积×平均高程。
首先计算每个方格的面积,可以通过测量每个方格的边长获得。
然后将所有方格的体积累加起来,得到总体积。
第五步:校核体积为了保证计算结果的准确性,需要对计算的体积进行校核。
可以选择一些已知体积的方格,进行实际测量,与计算出的体积进行比较,如果存在差异,需要进行调整。
第六步:计算质量根据已经计算出的总体积,通过土方的密度和含水率等参数,计算土方的质量。
土方的密度和含水率可以通过实验室测试或现场采样测试获得。
第七步:编制报告最后,根据计算结果编制土方测量报告。
报告应包括测量范围、方格网设置、高程测量数据、体积计算结果和质量计算结果等内容。
报告应清晰明了,便于查阅和理解。
需要注意的是,南方CASS方格网计算土方虽然能够提供较为准确的结果,但仍然存在一定的误差。
因此,在实际工程中,需要根据具体情况选择合适的测量方法和设备,并进行必要的校核和调整。
同时,还需要注意保护土地、环境和安全,在测量过程中遵守相关规定和要求。
南方CASS方格网计算土方(有原始地貌和竣工地貌计算)
南方CASS方格网法计算土方量有原始地貌和竣工地貌用方格网法计算期间土方1.原始地貌生成dat文件(若直接从全站仪导出数据则就是dat文件,不需转化,可用记事本查看,此处针对dwg高程数据点文件):打开原始地貌图——工程应用——高程点生成数据文件——有编码高程点——选择存储位置,输入名称——命令2(直接选取高程点或控制点)——框选存储对象——右键确认——完成dat文件转化。
2.竣工地貌计算分块(通常方格网不会整个一大块一次计算,会划分很多块再计算,若整个计算,可忽略此步骤):打开竣工地貌图——命令boundary——拾取——点取一个封闭区域——右键确认——回车——拾取。
以此循环,直到将所有封闭区域分别点取,全部分块都生成边框。
通常点取封闭区域的时候,会出现点取区域不封闭的提示,此刻可以执行copy命令,将该封闭区域复制出来,单独点取后,生成边框,再将边框移动到原来的位置,完成分区。
或者用PL命令手画封闭。
生成边框之前,最好换一种线的颜色,这样生成的边框能够区分,避免就算成功生成边框也不易分辨的问题。
3.竣工地貌生成三角网:等高线——建立DTM文件——用图面高程点——命令2(直接选取高程点或控制点)——框选要生成的对象——右键确认——完成三角网文件。
4.检查三角网文件正确性:等高线——重组三角网——点取图上错误三角网线。
三角网文件线条是一种颜色,生成的封闭区域框是另一种颜色,直接修改两种颜色线条交叉区域即可完成三角网文件检查。
5.三角网存取:等高线——三角网存取——写入文件——选择存储位置,输入名称——框选对象——右键确认。
6.计算土方工程量:命令fgwtf_getpt——选择计算区域边界线——填入原地貌dat文件,填入竣工地貌sjw文件——确认方格网起始位置0,0(就是:命令处输入0,0)——命令Z回车,命令E回车——生成计算网格——M回车——移动网格到相应位置。
确认方格网起始位置0,0,无此步骤,工程量会有出入,应该有这一步骤才是正确的,统一起始点。
南方CASS7.1方格网计算土方量操作步骤
第一步:连接全站仪,【数据】→【读全站仪数据】→将新测量数据(此数据为dat格式)保存至电脑;第二步:【绘图处理】→【展高程点】→导出保存在电脑上的新测量数据(若无全站仪导出数据,可将测量所得数据,按序号、空一列、Y、X、H的顺序在EXCEL表格中输入相应数据,再另存为csv格式,不保存关闭EXCEL源文件,在电脑中找到另存的csv文件,改变该文件后缀为dat,再将该dat文件选择用“记事本”程序打开,打开后标准格式如:“13,,881019.718,2563395.065,1880.247”,若不是标准格式,则将其修改至标准格式后保存关闭,最后直接进行【展高程点】操作),【展高程点】可进行多次操作:可先导入面积数据,用PL命令连接面积各数据点,特别注意:最后一点与第一点的连接必须使用“C”的闭合命令;再导入面积内各高程点数据;第三步:【等高线】→【建立DTM】→【由图画高程点生成】→选择面积各数据点边线→【确定】→系统自动生成三角网;第四步:【等高线】→【三角网存取】→【写入文件】→窗选整个图形→选择存盘确定;第五步:【工程应用】→【方格网土方计算】→点击面积边线→弹出对话框,对话框中【高程点坐标数据文件】选择此区域回填前(或开挖前)测量数据的dat格式文件;对话框中【涉及面】栏选择【三角网文件】,选择此前保存的三角网;方格网宽度根据需要调整;点击【确认】,系统自动计算并生成方格网图形,存盘(该文件为dwg格式)退出。
1.在电脑上安装科力达全站仪传输软件2.打开传输软件,设置通讯参数例:协议-None,通讯口-COM1,波特率-9600,数据位-8,停止位-1,检校-无3.打开全站仪,在传输数据通讯参数里改为以上同样的设置(注意电脑和全站仪的通讯参数必须一致)4.用传输线连接电脑和全站仪5.传输数据上传:在电脑上的传输软件输入(或复制)坐标数据,格式为:点号,编码,Y坐标,X坐标,高程在全站仪上选择通讯——接受坐标数据电脑上通讯——选择上传数据仪器型号——确定下传坐标数据基本与上传相同,只在全站仪上选择要下传的坐标数据,传到电脑上以后保存在电脑上无论是上传还是下传数据,都先在仪器上按确定,再在电脑上点确定QAZ0 W157 0SYZ 4JCP 8XF5UR6G F4WZ。
南方CASS方格网法土石方计算操作步骤
南方CASS方格网法土石方计算操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线-—用C 闭合——图层管理(最左边一个)地形图图层锁点开也把其它被锁的图层打开—-确定—-地物编辑——批量删减——依指定多边形删减-—选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点(手工提)工程应用——指定点生成数据文件—-提取的点保存路径(任意命名文件名)——保存—-对象捕捉设置只捕捉圆心—-左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定--用手工输入所选的地物高程点三、绘图处理—-展高程点—-选取需要的数据文件(提示注记高程点的距离就直接按空格键就行)——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具—-画复合线即场平范围边线——工程应用—-方格网土方计算—-选所求范围复合边线-—找里程文件—-输设计高程——输方格宽度即可。
五、要删除已经计算好的方格网只留复合线和展的高程点,用编辑——图层控制——删除实体所在层命令就行.问题1:我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊?提取地貌高程点时提取了两次对算量有影响吗?如有,有什么影响呢?答:进入数据文件里直接修改即可,但要记下是哪些点错了,输成了什么,应该改成什么。
如果原始数据是需要自己录入的话,在记事本中应该先输入y值,再输入x值。
备注:如果场平设计高程不一样的话,1、就提两个数据文件,一个原始地貌的数据文件,一个设计高程的地貌文件;2、假定一个比最低设计场平高程低的高程;3、按原始地貌高程算一次场平方量;4、再按设计场平标高算一次场平方量;5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一:现场采集数据:
已知坐标点和高程,可以直接利用数据采集来采集要计算土方围里的点(要算十米格子土方图,实际中采集点为5-8米一点,二十米格子为12-16米一点,中间地形变化比较大的全部要采集,砍高砍底要全部采集),同时围边采集,而对于没坐标点的可以利用一个固定点为零平台,坐标全假设为0,利用0位角定向即可采集数据,方法和上面一样,再后一个不同之处就是会要采集个平整到哪处位置点的高程将成为你计算土方量的设计高程。
你将可以选择是有坡度计算还是平整计算和十米格子或二十米格子计算等。
一般情况多用设计面第一个和第二个,第一个平整很简单直接输入设计高程,如图
接着就是你选择方格宽度,下图为20米
第二种有坡度的计算,设计面不同如图
基准点就是坡度开始位置点击平面会出现坐标,向下方向上一点就是坡度结束点点击平面出现的坐标,基准点设计高程就是坡度开始位置设计高程,接着也是选择格子距离10米或20米,下图为20米,
有坡比的和平整的不同之处就是设计高程会不同,如下图对比
有坡比的 蓝色设计高程呈现不同值
平整的 蓝色设计高程全为32米。
第三种设计面计算和第二种一样,就是一个坡度后接着再பைடு நூலகம்个坡度。
下面给个例子做下:
条件:已知采集好了原地面数据,平整高度为35米计算。
已知采集好了原地面数据,从左到右正直坡度为1.5℅,左边开始设计高程为32米计算。
二:开始计算:
传好数据会出现记事本格式的DAT文件如图
,
在南方CASS绘图处理菜单中展野外测点点号,就会出现如图
然后把围用多段线框出来,如图
把围框线改别图层并关闭图层,删掉展点号,后打开关闭的图层。
打开CASS菜单里工程应用里方格网计算,会出现下图
接着就是采集原地面高程点数据文件输入如图
再后看到有三个设计面和一个方格网格子距离输入
比如电子版图,就在图上面把土方围框出来后用命令G加点(是保存到你自己文件里)来采集原地面高程点,后面计算都一样。
