超声波检测的基本问题分析
超声波检测的基本问题分析
超声波检测所使用的频率一般在0.5-10MHz之间,如何选择,一般应考虑以下因素: 由于波的绕射,使超声波检测灵敏度大约为λ/2,因此提高频率,有利于发现更小的缺。 频率高,脉冲宽度小,分辨力高,有利于区分相邻缺陷。
由θ=arcsin 1.22λ/D可知,频率高,波长短,则半扩散角小,声束指向性好,能量集中,有利于发现缺陷并对缺陷定位。 由N=D2/4λ可知,频率高,波长短,近场区长度大,对探伤不利。 频率增加,衰减急剧增加,对探伤不利。
检测的过程都可归纳为以下几个步骤:
① 试件的准备。 ② 检测条件的确定,包括超声波检测 仪、探头、试块等的选择。 ③ 检测仪器的调整。 ④ 扫查。 ⑤ 缺陷的评定。 ⑥ 结果记录与报告的编写
。
对检测对象的了解与要求-1
为了提高检测结果的可靠性,应对受检件的材料牌号、性能,制造方法和工艺特点,影响其使用性能的缺陷种类及形成原因、缺陷的最大可能取向及大小、受检部位受力状态及检收标准进行了解。
按探头数目分类: 单探头法:使用一个探头兼作发射和接收超声波的探伤方法。 双探头法:使用两个探头(一个发射,一个接收)进行探伤的方法。 多探头法:使用两个以上的探头成对的组合在一起进行探伤的方法。
按探头接触方式分类: 直接接触法: 探头与试件探测面之间,涂有很薄 的偶合 剂层的探伤方法。 液浸法: 将探头和工件浸于液体中以液体作耦 合剂进行探伤的方法。
表面波法
使用表面波进行探伤的方法,称为表 面波法。这种方法主要用于表面光滑的试件。表面波波长比横波波长还短,因此衰减也大于横波。同时,它仅沿表面传播,对于表面上的复层、油污、不光洁等,反应敏感,并被大量地衰减。利用此特点可以通过手沾油在声束传播方向上进行触摸并观察缺陷回波高度的变化,对缺陷定位。
超声波流量计常见故障分析及解决措施
超声波流量计常见故障分析及解决措施超声波流量计是一种非接触式、非侵入式的流量测量仪表,因其精准性高、使用便利等优良特性而被广泛应用于各种工业流量检测场合。
虽然超声波流量计具有很强的稳定性,但是在使用过程中仍旧会碰到一些常见的故障。
本文将就这些故障进行分析并提出相应的解决措施。
常见故障一:读数不准或漂移假如超声波流量计读数不准或显现漂移,那么很可能是以下原因导致:1.管道壁面显现结垢或沉淀物,影响了信号的反射和传输;2.管道内显现气泡、异物或水浸,影响了信号的传输;3.测量段长度不足或者安装位置不合理,使得流量场的稳定性不够,影响了信号的精准性;4.传感器的位置不合适,如太靠近弯头、截面变化处等;对于第一种情况,我们可以通过将管道进行清洗来解决。
对于第二种情况,需要适时检查管道内部是否有异物或者气泡,并进行相应处理。
对于第三种情况,我们可以加添测量段长度,或者重新调整安装位置来加添流场稳定性。
对于第四种情况,需要重新进行传感器的安装,并避开将传感器安装在易产生干扰的地方。
常见故障二:无法读取信号假如超声波流量计无法读取信号,那么很可能是以下原因导致:1.传感器连接不良或者存在断路;2.模拟电路板或者数字电路板存在损坏;3.传感器的超声波晶片损坏;对于第一种情况,我们需要检查传感器的连接是否正常,并使用万用表对传感器进行测量。
对于第二种情况,需要进行相应的电路维护和修理或更换电路板。
对于第三种情况,需要更换受损的超声波晶片,或者更换整个传感器。
常见故障三:测量范围不够假如超声波流量计的测量范围不够,那么很可能是以下原因导致:1.传感器安装角度不精准或者位置不合理;2.传感器超声波波束角度不匹配;3.测量流体介质密度或者温度发生变化。
对于第一种情况,我们需要重新进行传感器的安装,并确保传感器安装角度正确。
对于第二种情况,需要更换匹配优秀的超声波传感器,以保证测量精准性。
对于第三种情况,需要进行对流体介质密度或温度的校正。
超声波无损检测的局限性分析及解决措施
超声波无损检测的局限性分析及解决措施摘要:本文对超声波无损检测存在的局限性进行了详细分析,并针对性的提出了解决措施。
关键词:超声波无损检测;局限;措施abstract: this paper makes a detailed analysis of the limitation of ultrasonic nondestructive testing, and corresponding solving measures are put forward.key words: ultrasonic nondestructive testing; limitations; measures.中图分类号:tv698.1+5文献标识码:a文章编号:2095-2104(2013)前言无损检测的常规方法有直接用肉眼检查的宏观检验、用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。
肉眼宏观检测可以不使用任何仪器和设备,但肉眼不能穿透工件来检查工件内部缺陷,而超声波检测等方法则可以通过各种各样的仪器或设备来进行检测,既可以检查肉眼不能检查的工件内部缺陷,也可以大大提高检测的准确性和可靠性。
一、超声波检测的局限性超声波检测具有以下优点:面积型缺陷的检出率较高;应用范围广;检测成本低、速度快、仪器体积小,重量轻,现场使用方便等优点,但是由于超声波自身原理和结构的缺点,使其也具有一定的局限性。
(一)体积型缺陷的检出率较低从理论上说,反射超声波额缺陷面积越大,回波越高,越容易检出。
因为面积型缺陷反射面积大而体积型缺陷反射面积小,所以面积型缺陷的检出率高。
实践中,对厚度(约30mm以上)焊缝的裂纹和未熔合缺陷检测,超声波检测确实比射线照相灵敏。
但是在较薄的焊缝中,这一结论是不成立的。
必须注意,面积型缺陷反射波并不是总是很高的,有些细小裂纹和未熔合反射波并不高,因而也有漏检的例子。
此外,厚焊缝中的未熔合缺陷反射面如果较光滑,单探头检测可能接受不到回波,也会漏检。

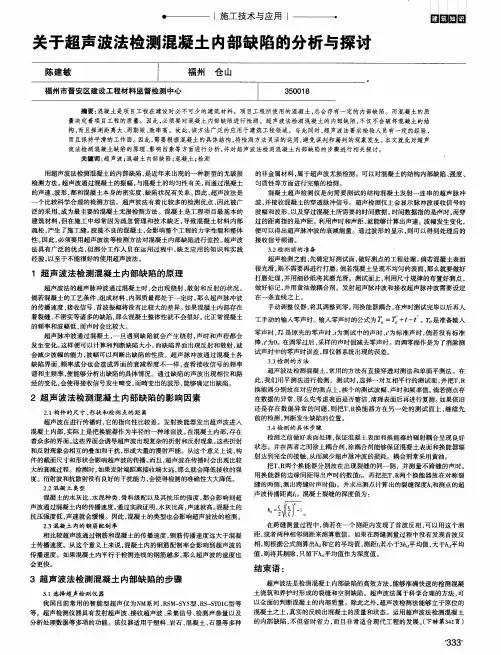

关于超声波法检测混凝土内部缺陷的分析与探讨
混凝土超声检测仪是 向需要测试 的结构混凝土发射一连 串的超声脉 冲 波, 并接收混凝土的穿透脉冲信号。超声检测仪上会显示脉冲波接收信号 的 波 幅 和波形 , 以及穿 过混 凝 土所 需 要 的时 间数 据 。 时 间数 据 指 的是声 时 , 而 穿 过的距离指的是声距。利用声时和声距, 就能够计算 出声速。波幅发生变化 , 便 可 以得 出超 声脉 冲 波 的衰减 能 量 。通 过波 形 的显 示 , 则 可 以 得到 处 理后 的
而且保持平滑的工作面。因此 , 需要根据混凝土的具体结构, 将检测方法灵活的运用, 避 免误判和漏判 的现象发生。 本文就此对超声 波 法检测 混 凝土 缺 陷 的原 理 、 影 响 因素 等 方面进 行 分 析 , 并 对超 声 波 法检 测混 凝土 内部缺 陷的步 骤进 行 相 关探讨 。
接 收信 号频 谱 。
3 . 2检 测前 的 准备 ’
法具有广泛的优点 , 但部分工作人员在运用过程 中, 缺乏应用的知识和实践 经验 , 以至于不能很好的使用超声波法。
1 超 声波 法检 测 混凝 土 内部缺 陷 的原理
超声波法的超声脉冲波通过混凝土时, 会出现绕射 、 散射和反射的状况。 倘若混凝土的工艺条件、 组成材料 、 内部质量都处于一定时, 那么超声脉冲波 的传播速度 、 接收信号、 首波振幅将没有 比较大的差异。 如果混凝土 内部存在 着裂缝 、 不密实等诸多的缺陷, 那么混凝土整体性就不会很好。 比正常混凝土 的频 率 和波 幅 低 , 而 声 时会 比较 大 。
超声检测之前 , 先确定好测试面, 做好测点的工程处理。 倘若混凝土表面 很光滑 , 则不需要再进行打磨。 倘若混凝土呈现不均匀的表面, 那么就要做好 打磨处理, 并用细砂纸将其磨光滑。测试面上, 利用尺寸规律的布置好测点 , 做好标记, 并用黄油做耦合剂。发射超声脉冲波和接收超声脉冲波需要设定 在一条直线之上。 手动调整仪器 , 将其调整到零。 用换能器耦合 , 在声时测试完毕 以后再人
超声波流量计不正常的现象和故障分析
超声波流量计不正常的现象和故障分析超声波流量计是一种常用的流量测量仪器,适用于各种液体介质的流量测量。
但是在使用过程中,有时会出现一些常见的问题,导致测量数据不准确或者无法正常工作。
本文将分析超声波流量计常见的故障现象及其解决方法。
故障现象1. 信号不稳定超声波流量计的工作原理是通过发射超声波向流体介质中传输,通过接收到反射回来的超声波来测量流体介质的流速和流量。
如果信号不稳定,测量结果会受到影响。
导致信号不稳定的原因可能是:•接收器或发射器故障•测量介质的温度或压力变化•测量介质中含有气体或泡沫2. 测量值不准确超声波流量计的测量值主要受到流体介质的影响,如果测量值不准确,则有可能是以下原因导致:•测量时超声波遇到悬浮物或沉积在管壁上的污垢•发射和接收器之间存在物理干扰•测量介质的物理特性发生变化(例如温度和密度)3. 无法正常工作有时超声波流量计会出现无法正常工作的情况,如无法通电或无法采集测量数据。
此时,可能是以下原因之一造成的:•超声波流量计电源故障•测量系统接线松动、短路或断开•测量介质不符合要求或流量计未正确安装故障分析及解决方法1. 信号不稳定•检查超声波流量计的发射器和接收器是否故障或者损坏,如果是,及时更换或维修。
•检查测量介质的温度和压力是否稳定,在温度变化大的环境中建议使用补偿器来精确衡量流量。
•如果测量介质中含有气体或泡沫,可以使用波纹管或气体分离器,在测量位置设置冲洗管,能够有效地消除气体和泡沫。
2. 测量值不准确•定期清洗管壁,除去悬浮物和厚积的污垢等物质。
•确保测量介质中无气体和泡沫,并且更换不合适的测量介质,以免干扰测量。
•测量时,避免物理干扰,可以选择不同的安装位置或更改发射和接收器的位置,使测量更精确。
3. 无法正常工作•首先确保超声波流量计有电,如有需要请更换或修复电源。
•检查测量系统的接线是否松动、短路或断开,需要重新连接,或者修复断路。
•当超声波流量计无法正常工作时,可以通过调整测量介质的流量和速度,或者重新安装流量计来检查有无故障。
超声设备常见问题与应对
超声设备常见问题与应对超声设备在医疗、工业和科研领域中被广泛应用,可以用于成像、治疗、检测等多种用途。
在使用过程中,超声设备也会出现一些常见问题,影响其正常运行。
本文将重点介绍超声设备常见问题及应对措施,希望对相关领域的从业人员有所帮助。
一、超声设备常见问题1.图像质量不佳超声成像的质量直接关系到诊断的准确性,如果图像质量不佳,就会影响医生的诊断结果。
图像质量不佳的表现有:模糊、噪声大、分辨率低等。
2.频率不稳定超声波的频率不稳定会导致成像质量下降,对于需要高精度成像的应用尤为影响。
3.设备故障超声设备在长时间使用后,可能会出现一些硬件故障,例如传感器、探头等部件损坏,导致无法正常工作。
4.声学障碍声学障碍是指在声波传播过程中,由于组织结构变化或者器械的干扰,导致声波无法正常传播或者产生回声干扰,最终影响成像。
5.校准问题超声设备需要定期进行校准,以确保成像的准确性和稳定性。
如果校准不到位,就会导致成像质量下降。
6.操作人员技术不熟练超声设备的操作需要一定的技术水平,如果操作人员技术不熟练,就会影响设备的正常使用。
以上就是超声设备常见问题的一些情况,接下来让我们了解一下针对这些问题的应对措施。
1. 图像质量不佳针对图像质量不佳的问题,可以采取以下措斀:(1)检查探头和连接线是否完好,及时更换损坏的配件。
(2)调整超声设备的设置参数,优化成像效果。
(3)操作人员需要掌握良好的操作技巧,对于特殊情况需要及时调整操作方式。
2. 频率不稳定频率不稳定可能是由于超声探头连接不良造成的,应检查连接线是否牢固。
也可能是设备内部元件老化导致的,此时需要联系厂家进行维修或更换部件。
3. 设备故障设备故障需要由专业的维修人员进行检测和处理。
在设备故障时,操作人员应及时停止使用,以免对患者造成影响。
4. 声学障碍对于声学障碍,除了提前进行检查和评估外,还需要操作人员经过良好的培训,掌握相应的操作技巧。
在操作时,要注意不要在声学窗口的位置进行任何活动,以免产生回声干扰。
钢轨超声波探伤检验不合原因分析及工艺改进
钢轨超声波探伤检验不合原因分析及工艺改进摘要:在当前铁路运输逐渐的向着高速、高密度和重载的方向发展,铁路对于钢轨质量要求更高。
超声波的探伤技术可以对钢轨内部缺陷问题进行检测,比如说:裂纹、夹杂物、缩孔、夹层,有效的提升钢轨产品质量、铁路的行车安全。
在现阶段国内外钢轨标准都对超声波探伤提出明确要求,钢轨全长应该连续进行超声波的探伤检查。
本文主要从作者实际工作经验入手,分析钢轨超声波探伤检验不合理的原因,并且提出加强对其工艺优化和改进措施,希望对有关从业人员带来帮助。
关键词:钢轨;超声波探伤技术;检验原因;改进前言:轨道的损坏是轨道交通中作为常见的问题,会对列车安全性、稳定性有着直接影响,和轨道材料的选择、运输成本、制造有着紧密联系。
因为轨道能够沿着特定方向移动、支持,延长运行过程中,轨道受到不同程度损坏,比如说:对于影响轨道性能的传统钢轨、轨道连接、垂直轨道、垂直裂缝,还需要分析其轨道损坏出现的原因,采取合理方法对其轨道损坏问题进行解决,全面提升轨道质量。
1 钢轨焊缝的工艺内容分析我国的铁路钢轨焊接方法主要是接触焊、气压焊、铝热焊,而接触焊、气压焊都是属于锻造焊,焊缝主要是由钢轨母材融化再进行结晶形成的,极限强度、屈服强度、疲劳强度等都可以满足母材百分之九十以上。
铝热焊主要是属于铸造焊,这个焊缝是由氧化铁粉、铝粉、一定比例的合金颗粒经过铝热反应形成的金属结晶,铝热焊焊缝极限强度只是达到了母材的百分之七十左右,疲劳强度只是达到了母材的百分之五十左右,屈服强度和接触焊的焊缝是接近的。
铝热焊焊缝是铸造组织,有着一定铸造缺陷,如果说内部存在着超标缺陷,就会对焊接接头性能有所削弱。
2 探伤原理的分析探伤主要是一种非破坏性的检测方法,可以在不损伤被测件的基础上,对其内部质量情况的有效掌握。
在探伤技术体系中,超声波检测技术现已获得广泛应用,主要是依托超声波传播原理,在传播途径中遇到界面的时候,就会出现反射。
由指定装置进行接收反射波,进而揭露被测件的内部缺陷,超声波探伤原理如下:第一,脉冲反射检测原理。
超声波精确测距的研究
超声波精确测距的研究超声波测距是一种重要的无损检测技术,在工业、医疗和科研等领域具有广泛的应用价值。
随着科学技术的发展,对超声波测距的精度和稳定性的要求也越来越高。
本文将围绕超声波精确测距的研究展开,首先介绍超声波测距的背景和现状,然后提出存在的问题和相应的研究方法,最后分析实验结果并展望未来研究方向。
超声波测距的研究现状超声波测距的方法主要有时间差法、幅值法、频率法和相位法等。
其中,时间差法是最常用的方法,其原理是利用超声波传播速度与传播时间的乘积来确定距离。
目前,研究人员已经提出了多种优化时间差法测距的技术,如多普勒频移补偿、回波信号增强、噪声抑制等。
问题提出尽管现有的超声波测距方法已经取得了一定的成果,但仍存在一些问题。
首先,测距精度受到多种因素的影响,如超声波传播速度的变化、检测表面的粗糙度等。
其次,现有的方法在低噪声环境下测距效果较好,但在复杂环境下,如存在多径效应、衰减效应等时,测距精度和稳定性会受到较大影响。
因此,如何提高超声波测距的精度和稳定性是亟待解决的问题。
研究方法为了解决上述问题,本文采用了以下研究方法:1、实验设计:设计不同距离、不同材料的超声波测距实验,以模拟实际应用中的各种情况。
2、数据采集和处理:利用高精度数据采集卡和信号处理软件,获取超声波回波信号,并进行信号增强、噪声抑制等处理。
3、误差分析:通过对实验数据的分析,找出影响测距精度的主要因素,并对其进行误差分析。
实验结果与分析实验结果表明,超声波测距的精度和稳定性得到了显著提高。
在近场区域内,测距误差小于1%,稳定性良好;在远场区域内,测距误差略高,但仍在可接受范围内。
通过对实验数据的分析,发现超声波传播速度的波动和检测表面粗糙度是影响测距精度的主要因素。
在复杂环境下,本文所采用的方法具有较好的鲁棒性和抗干扰能力。
结论与展望本文通过对超声波精确测距的研究,提出了一种有效的优化方法,提高了测距精度和稳定性。
然而,仍存在一些局限性,如对复杂环境的适应能力有待进一步提高。
超声波热量表检定过程中常见问题分析及注意事项
超声波热量表检定过程中常见问题分析及注意事项
(1)超声波热量表检定前,检定装置管道和阀门中的空气未排放干净,有气泡。
超声波在水中的传播速度约为1500m/s,而在空气中的传播速度约为340m/s,这将导致接近5倍的计量误差,可见气泡对超声波热量表的流量测量的干扰是非常大的。
所以超声波热量表在检定前,一定要将装置管道和阀门中的空气排放干净,不得有气泡存在。
(2)热量表检定装置的温度传感器安装在水箱中,在计算流量传感器每个检定点的体积约定真值的时候,热水的密度采用了水箱温度下的热水密度值。
实际上,在检测流量传感器每个流量点的示值误差的过程中,特别是检测最小流量点时,由于管道没有保温或保温措施不到位,流经流量传感器的热水温度是低于水箱热水温度的。
如果在计算的过程中统一采用水箱温度下水的密度值,会导致该流量点流量传感器示值误差的计算结果出现偏差。
(3)在计算流量传感器标准体积时直接用电子秤的数值进行计算,未进行浮力修正。
(4)超声波热量表在检定过程中,对应的温度传感器未正确插入到热量表的测温孔中,导致计算结果出现重大误差。
这是因为超声波在不同温度的水中的传播速度是不同的,我们将入口的温度传感器放置于空气中重新进行测量,前后两次测量结果见表4。
由表4可见温度传感器未正确插入测温孔时的测量结果和正确插入测温孔时的测量结果之间差别是非常大的,所以检定过程中一定要将对应的温度传感器正确插入热量表的测温孔中。
对于表体无测温孔的热量表,可将温度传感器置于与检定热水温度一致的恒温槽中,否则超声波热量表流量传感器示值误差的测量结果是不准确的,这会直接影响热量表合格与否的判定。
超声波法检测桩身完整性现场注意事项及实例分析
超声波法检测桩身完整性现场注意事项及实例分析摘要:随着我国科学技术的不断发展,超声波技术得到应用的范围也越来越广,超声探伤、超声测距、超声流量计、超声开关等技术在我国越来越成熟。
超声波技术在桩基完整性检测中的应用,不仅能分析判断基桩的缺陷程度(不能定性夹层、孔洞、断层、缩颈等内部问题)及位置、范围,还可检测混凝土的强度和混凝土的结构质量。
基桩桩身完整性的检测评判方法有很多,如:低应变法、高应变法、声波透射法、钻芯法、孔内摄像法等,各种方法有各自的局限性,判断桩身完整性应根据实际情况进行多种方法互补验证。
由于检测数据的采集处置与现场检测人员的专业素养、技术经验有很大的影响因素,采集过程遇到的各项情况多变,如没有规范的操作和数据异常情况的现场初步判定排查更正记录,极易对采集的数据造成不够科学严谨、真实可靠,也会对数据分析造成很大的影响,造成桩身完整性的误判。
鉴于此,本文阐述了超声波透射法的工作原理以及通过实例分析如何避免现场操作影响超声波透射法检测结果准确度。
关键词:超声波;现场桩身检测;完整性分析引言随着我国建筑行业的飞速发展,建筑工程地基结构的最重要形式就是桩基。
桩基工程的质量检测也就成为了工程建造中最关键的环节,桩基结构的完整性和桩基的承载力对上层建筑结构的安全及稳定起到了决定性的作用。
因而,桩基的监测是整个建设环节中必不可少的,只有桩基的质量检测工作和数据分析结果精准,桩基建设的质量才能得到牢靠的保障。
一、基桩超声波透射法的检测原理超声波透射法适用于桩径在0.8m以上的钢筋混凝土桩基完整性检测。
超声波属于机械波,其传播方式为纵波,检测中将混凝土介质看作是弹性体,声波在桩基内部传播可以看作是弹性波传播。
超声波通过发射换能器,通过水的耦合作用传递到声测管,进一步传递到混凝土介质中,最后到达声测管的接收端。
通过接受换能器接受声波信号,转化为电信号,最后将电信号传递到超声检测装置。
如果混凝土内部缺陷,产生的不连续界面会阻碍声波的传递,从而产生发生绕射与散射,造成声波能量损失。
钢结构焊缝超声波探伤检测存在的问题与管控措施分析
钢结构焊缝超声波探伤检测存在的问题与管控措施分析摘要:随着钢结构建筑工艺的广泛应用,使用超声波检测技术控制施工质量相对增加。
本文概述了超声波检测技术的原理、分类、应用特点,剖析了钢结构焊缝类型、缺陷类型,以及超声波检测中存在的问题。
并以此为基础,提出了几点较有针对性的管控措施。
关键词:钢结构焊缝;超声波检测;问题;管控措施超声波探伤检测也称超声波无损检测,基本原理是将超声波发射到不同介质后形成反射信息。
主要分为发生中的缺陷检测、发生后的缺陷检测,后一种检测又分为表面缺陷、内部缺陷检测。
应用特点集中在对焊缝位置、类型、数量、性质、大小等具体特征的确定方面。
下面对其应用展开具体讨论。
1、钢结构焊缝及缺陷类型分析钢结构连接方式中以焊接连接为主,通常情况下为了保障焊接质量,要求焊接工作人员控制好熔池温度与焊接电流、焊条、焊丝直径、焊接角度、电弧燃烧时间,并严格执行焊接工艺要求。
钢结构焊缝缺陷包括表面缺陷类型与内部缺陷类型。
不同缺陷形成的原因存在较大差异,例如,热裂纹主要由钢材与焊材中存在的硫、磷造成,而冷裂纹由焊接时的温度下降时的延迟所致。
再如,钢材厚度较大、杂质较多时,硫含量偏大,此时焊接时受到垂直方向的作用力影响会造成层状撕裂缺陷。
除此之外,焊材与焊接工艺参数选择不当或坡口母材料清洁不足时,容易引起毛孔、珠粒、孔隙度大等缺陷。
其中,表面缺陷主要包括毛孔、焊接珠粒、表面燃烧等,内部缺陷主要表现为焊接裂缝、焊接孔隙度、焊接泄漏、焊渣夹杂物等。
2、钢结构焊缝超声波探伤检测存在的问题2.1技术方案研发设计水平低目前,在钢结构焊缝无损检测中,超声波探伤检测效果较好,应用相对地普遍。
尤其从2018年开始实施“互联网+”改革后,钢结构焊接施工中进一步强化了对该技术的应用,通过数据采集、传输、存储、抽取、分析、利用等完整的数据化管理方式,扩增了该技术的应用效果。
但是,在全球同行业竞争条件下,我国在该技术的应用中普遍存在技术方案研发设计水平较低的问题。
超声波声速测量实验中的误差分析
误差理论与数据处理研究性教学课程名称:误差理论与数据处理设计题目:超声波声速测量的误差分析院系:机械与电子控制工程学院班级:测控1103班设计者:晏雯秀(11222086)赵璐(11222079)郑海冰(11222081)朱崇巧(11222084)周杏芳(11222083)指导教师:孙艳华超声波声速测量的误差分析摘要: 针对学生在超声波声速测量实验中存在的测量数据误差的问题, 分析了实验中各种可能的误差来源, 同时也指出了减小误差的相应措施, 使学生对该实验的误差来源更清楚。
关键词: 超声波; 谐振频率; 共振干涉频率; 误差声波是在弹性媒质中传播的一种机械波。
对声波特性如频率、声速、波长、声压衰减等的测量是声学应用技术中的主要内容之一。
在物理实验中,进行声速测量一般采用的是频率大于20 kHz以上的超声波。
由于其频率高、波长短, 所以超声波具有定向好、功率大、穿透力强、信息携带量大、能引起空化作用以及引起许多特殊效应(如凝聚效应和分离效应) 的优点。
在工业、农业、国防、生物医学和科学研究等各个领域存着广泛的应用,如超声无损检测、超声波测距和定位、测量气体温度瞬间变化、测液体流速、测材料弹性模量等等。
对声速进行测量, 在声波定位、探伤、测距等应用中具有重要意义。
超声波声速的测量方法一般有共振干涉法和相位比较法两种, 本文主要对共振干涉法中的实验误差作简要分析。
一、共振干涉法原理超声波声速的测量公式是v = fλ, 其中, f为超声波频率, 等于发射换能器的谐振频率, 可由频率计直接读出; λ 为本实验所要测量的量, 为超声波波长。
基本原理是利用频率计输入电压的激发,通过逆压电效应, 使压电陶瓷片处在共振状态, 使陶瓷体产生机械简谐振动, 从而发射出简谐超声波。
超声波在空气中传播遇到接收换能器反射面发生反射, 反射波与入射波叠加形成驻波, 利用接收换能器对超声波进行接收。
又通过正压电效应, 将机械振动(声信号) 转化成电信号, 从示波器上观察到相应的电信号波形, 两相邻极大值之间的间距为12λ。
超声波流量计故障分析(迪纳声)
2选用抗干扰能力强的仪表
有接收信号但无流量显示
设定不对或硬件故障
重新设定或联系厂家
正向流量显示"-"号
上下游换能器的电缆接反
正确连接
流量显示变化太大
1流速不稳定
1待稳定后再测
2直管段太短引起流动不稳
2满足直管段要求
3换能器安装位置不对或滑动
3正确安装后锁紧夹具
4与管壁耦合不良
4重新耦合
*包括上述所有原因
*同对应问题解决办法
*E
电流环电流大于20毫安
(不影响正常测量如果不使用电流输出,可置之不理。)
*4-20mA电流环输出溢出超过100%.
*电流环输出设置不对。
*重新检查设置(参见M56窗口使用说明)或确认实际流量是否太大。
*Q
频率输出高于设定值
(不影响正常测量,如果不使用频率输出,可置之不理。)
*确保管道表面干净无锈迹,无油漆,无腐蚀眼使用铁刷子清理管道表面
*检查初始参数是否设置正确。
*只能清除结垢或置换结垢管段,但一般情况下可换换测试点,可能另个结垢少的点,机器可能正常工作。
*等待衬里固化饱和以后再测。
*H
接收信号强度低
*信号低
*原因同上栏
*解决方法同上栏。
*H
接收信号质量差
*信号质量太差
超声波流量计(迪纳声)故障分析及处理
故障现象
原因
处理方法
接受信号幅度小仪表不能正常工作
液体中含悬浮固体颗粒较多
刚启泵时,泥沙过多,待正常后再测量
管道1衬里或结垢较厚
1进行清除,或换能器换位置保证工作正常,或改选频率适合的换能器
2管壁材质问题
超声波检测原理与波形分析
超声波检测原理与波形分析2012年06月29日【字体:大中小】超声波(简称声波)透射法测试是弹性波测试方法的一种,其理论基础建立在固体介质中弹性波的传播理论上,超声波探头向介质(岩石、岩体、混凝土构筑物)发射声波,在一定的空间距离上接收介质物理物性调制的声波,通过观测和分析声波在不同介质中的传播速度、振幅、频率等声学参数,解决一系列岩土工程中的有关问题。
我项目的全部基桩都采用超声波进行桩身质量检测,评价桩身介质的完整性。
现对声波透射法检测桥基桩质量的测试方法和判别进行说明,以便我们了解学习。
测试原理声波在桩体砼中的传播特性反映了砼材料的结构、密度及应力应变关系。
根据波动理论,知跨孔对穿测试其弹性波的波速可近似为:(1)式中:E—介质的动态弹性模量;ρ—密度;μ—泊桑比。
声波在桩体砼中的传播参数(声时、声速、波幅、频率等)与混凝土介质的物理力学指标(动弹模、密度、强度等)之间的相联关系就是声波透射法检测的理论依据。
当混凝土介质的构成材料、均匀度、养护方法、施工条件等因素基本一致时,声波在桩体传播中运动学特征和动力学特征一致;反之在施工中由于塌孔、离析、夹泥等现象出现,声波在传播中,必将在运动学特征和动力学特征上发生变化。
测试数据处理及缺陷判定测试数据的分析处理及缺陷判定严格按照《中华人民共和国行业标准基桩低应变动力检测规程(JGJ/T93-95)》的相关规定进行,即根据声时曲线、曲线和声幅曲线等三条曲线来判定缺陷的部位和大小。
声波波形能直观反映某测点砼是否有缺陷。
用反射波法评价基桩完整性时,可按波形好坏直接判断某桩是否有缺陷,是否有严重的缺陷。
同理,在声波透射法检测过程中,检测人员检测时面对单一测点的波形,而后根据波形才确定声时值和声幅值,若桩基砼是均质的,声波波形有两头小、中间大、同频率等特征,若声波经过缺陷,声波波形就会明显变化,当缺陷特别严重时表现在波形上为声幅很低、首波不易确认,频率变小且同一波形中有不同频率成分,比较容易直接判断在检测时,声时、声幅和波形三种曲线常出现后面三种情况:(1)某一测点声时超判据,而声幅未超判据,且波形完好时;(2)声时未超判据,声幅超判据,波形除首波外其它正常;(3)声时未超判据,声幅未超判据,波形不正常(整个波形幅值较低)。
基桩超声波检测特殊情况的判定及处理
基桩超声波检测特殊情况的判定及处理基桩超声波检测是一种用于评估基桩质量和检测基桩缺陷的无损检测方法。
在实际应用中,可能会遇到一些特殊情况,如基桩非标准尺寸、基桩壁厚不均匀、基桩材料不均匀等。
这些特殊情况可能导致超声波检测结果的偏差,因此需要对这些情况进行判定和处理。
首先,对于基桩非标准尺寸情况,可以采取以下处理方法:1.测量基桩直径和长度:在进行超声波检测之前,首先对基桩进行测量,确定准确的基桩直径和长度。
这样可以避免因基桩尺寸不标准而引起的误差。
2.超声波传感器的选择:根据基桩的尺寸选择合适的超声波传感器。
如果基桩非标准尺寸较小,可以选择频率较高的传感器,以提高检测精度。
其次,对于基桩壁厚不均匀情况,可以采取以下处理方法:1.测量壁厚:在进行超声波检测之前,可以使用壁厚测量仪器对基桩的壁厚进行测量。
将测量结果记录下来,并与超声波检测结果进行对比分析,以确定基桩壁厚的不均匀性。
2.调整超声波传感器的位置:根据测量到的壁厚结果,调整超声波传感器的位置。
将传感器放置在壁厚较薄的位置上,这样可以更容易检测到基桩内部的缺陷。
最后,对于基桩材料不均匀情况,可以采取以下处理方法:1.超声波传感器的选择:根据基桩材料的特性选择合适的超声波传感器。
对于不同材料的基桩,需要选择不同频率和能量的传感器,以确保能够正确地检测到缺陷。
2.参考其他测试方法:除了超声波检测外,还可以采用其他无损检测方法,如射线检测、磁粉检测等,来验证超声波检测结果。
将多种检测方法的结果进行对比分析,可以更准确地评估基桩质量和检测缺陷。
总之,基桩超声波检测特殊情况的判定及处理需要根据具体情况进行分析和处理。
通过合适的测量方法、选择适合的传感器,并参考其他测试方法的结果,可以减少特殊情况对超声波检测结果的影响,从而提高检测的准确性和可靠性。
超声波声速测量实验中的误差分析
超声波声速测量实验中的误差分析Document number:PBGCG-0857-BTDO-0089-PTT1998误差理论与数据处理研究性教学课程名称:误差理论与数据处理设计题目:超声波声速测量的误差分析院系:机械与电子控制工程学院班级:测控1103班设计者:晏雯秀()赵璐()郑海冰()朱崇巧()周杏芳()指导教师:孙艳华超声波声速测量的误差分析摘要 : 针对学生在超声波声速测量实验中存在的测量数据误差的问题 , 分析了实验中各种可能的误差来源 , 同时也指出了减小误差的相应措施 , 使学生对该实验的误差来源更清楚。
关键词 : 超声波 ; 谐振频率 ; 共振干涉频率 ; 误差声波是在弹性媒质中传播的一种机械波。
对声波特性如频率、声速、波长、声压衰减等的测量是声学应用技术中的主要内容之一。
在物理实验中 ,进行声速测量一般采用的是频率大于 20 kHz以上的超声波。
由于其频率高、波长短 , 所以超声波具有定向好、功率大、穿透力强、信息携带量大、能引起空化作用以及引起许多特殊效应 (如凝聚效应和分离效应 ) 的优点。
在工业、农业、国防、生物医学和科学研究等各个领域存着广泛的应用 ,如超声无损检测、超声波测距和定位、测量气体温度瞬间变化、测液体流速、测材料弹性模量等等。
对声速进行测量 , 在声波定位、探伤、测距等应用中具有重要意义。
超声波声速的测量方法一般有共振干涉法和相位比较法两种 , 本文主要对共振干涉法中的实验误差作简要分析。
一、共振干涉法原理超声波声速的测量公式是 v = fλ, 其中 , f为超声波频率 , 等于发射换能器的谐振频率 , 可由频率计直接读出 ; λ为本实验所要测量的量 , 为超声波波长。
基本原理是利用频率计输入电压的激发 ,通过逆压电效应 , 使压电陶瓷片处在共振状态 , 使陶瓷体产生机械简谐振动 , 从而发射出简谐超声波。
超声波在空气中传播遇到接收换能器反射面发生反射 , 反射波与入射波叠加形成驻波 , 利用接收换能器对超声波进行接收。
超声波调试方法
超声波调试方法引言:超声波调试方法是一种常用的非接触式检测技术,广泛应用于医学、工业、环境监测等领域。
本文将介绍超声波的原理、调试步骤和常见问题解决方法,以帮助读者更好地理解和应用超声波调试技术。
一、超声波原理超声波是指频率超过20kHz的声波。
它的产生和传播是基于压电效应,通过压电晶体产生高频电信号,再通过换能器将电信号转化为机械振动,最后以声波形式传播。
超声波在传播过程中,能够被物体反射、散射和吸收,通过测量超声波的传播时间和强度变化,可以获取物体的结构和性质信息。
二、超声波调试步骤1. 设定超声波参数:根据被测物体的特性和需求,选择合适的超声波频率、脉冲宽度和发射功率等参数。
2. 安装传感器:将超声波传感器安装在被测物体上,确保与物体表面保持良好的接触。
3. 发射超声波:通过控制设备,发出超声波脉冲信号,使其传播到被测物体内部。
4. 接收回波信号:超声波在被测物体内部发生反射、散射后,部分能量返回到传感器,传感器将回波信号转化为电信号。
5. 数据处理:通过对接收到的回波信号进行处理,可以获取物体的距离、形状、缺陷等信息。
6. 分析结果:根据处理后的数据,分析被测物体的状态,判断是否存在异常或缺陷。
三、超声波调试常见问题解决方法1. 背景噪声干扰:超声波在传播过程中容易受到背景噪声的干扰,可通过增加信噪比、滤波器和信号处理算法等方法来降低噪声干扰。
2. 散射信号分析:超声波在物体内部发生散射时,会使信号变弱和扩散,可以通过多次测量和数据处理来提高测量精度。
3. 超声波衰减:超声波在物体内部传播时会因为吸收和散射而衰减,可通过增加发射功率和选择适当的频率来克服衰减问题。
4. 缺陷检测误报:超声波检测中可能出现误报现象,可通过设置合适的检测参数和使用多种检测方法相结合来提高准确性。
结论:超声波调试方法是一种重要的非接触式检测技术,具有广泛的应用前景。
通过了解超声波的原理、调试步骤和常见问题解决方法,可以更好地应用超声波技术进行检测和分析。
超声波探伤检测报告
超声波探伤检测报告超声波探伤检测报告引言•日期:•检测单位:检测目的检测对象检测仪器检测方法•步骤一:•步骤二:•步骤三:检测结果1.问题1:–定位:–缺陷形态:–缺陷尺寸:–资料:–建议处理措施:2.问题2:–定位:–缺陷形态:–缺陷尺寸:–资料:–建议处理措施:3.问题3:–定位:–缺陷形态:–缺陷尺寸:–资料:–建议处理措施:结论根据对检测对象的仔细检测和分析,发现了以上所述的缺陷问题。
根据这些问题,我们建议采取相应的处理措施来解决和预防潜在的安全隐患。
附录•附件1:相关资料•附件2:处理措施建议继续内容如下:引言本次超声波探伤检测报告是针对某特定对象进行的检测和分析,旨在评估其结构完整性和健康状况。
通过采用超声波探伤技术,我们对该对象进行了详细的检测,并发现了一些缺陷问题,下面将对检测结果进行详细说明。
检测目的通过超声波探伤检测,主要目的是确定该对象是否存在结构缺陷或潜在的安全隐患。
通过准确识别和定位缺陷问题,可以提供有效的处理和维修建议,以确保对象的长期稳定运行。
检测对象本次检测对象为某大型工业设备的主体结构,包括管道、容器等部分。
该对象承受着高压和高温的工作环境,因此对其结构完整性的评估显得尤为重要。
检测仪器本次超声波探伤检测采用了专业的超声波探伤仪器,确保了检测的准确性和可靠性。
仪器具有高精度的测量功能和灵敏度,可以有效检测到细微的缺陷问题。
检测方法本次超声波探伤检测分为以下几个步骤:1.准备工作:对检测仪器进行校准,并确保检测环境干净整洁。
2.检测区域划分:根据对象的结构特点和设备要求,将检测区域划分为若干个小块,并标记。
3.超声波探测:将超声探头放置于待测区域,通过传输超声波并接收回波,分析信号反射情况,确定是否存在缺陷。
4.数据处理:将采集到的超声波信号进行数据处理和分析,并生成检测报告。
5.结果分析:根据数据处理结果,确定存在的缺陷问题,并记录其位置、形态、尺寸等详细信息。
医院超声科检查结果存在的问题与解决措施分析
医院超声科检查结果存在的问题与解决措施分析近年来,随着超声医学的发展,超声检查的临床应用范围越来越广,应用频率越来越高,在很多疾病的诊断中都发挥着不可替代的作用。
但由于医院超声科检查人数较多,工作任务非常繁重,所以难免会出现一些问题,影响了检查结果。
笔者回顾了该院近年来的超声科检查报告,结合过往相关检查资料,跟踪调查患者的临床诊疗情况,对超声科检查结果存在的问题进行了仔细分析。
首先了解体检人员的一般资料,询问其初次体检时间、体检次数以及体检频率,并对其进行跟踪回访和问卷调查,及时记录反馈信息;其次对体检者的体检部位、方法、配合度以及与医护人员的沟通交流情况进行统计,将检查结果与临床诊断结果进行对比分析;最后对与临床诊断结果有出入的超声检查结果进行再次重复检查,对存在问题进行解决和补救。
