画电路图的基本要求
工程施工电工图纸

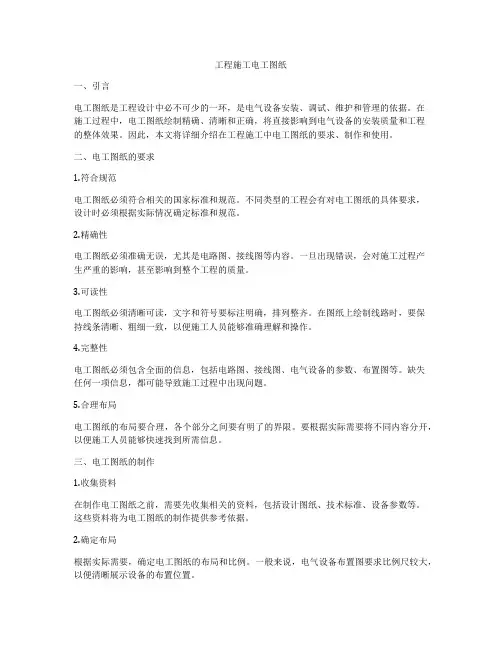

工程施工电工图纸一、引言电工图纸是工程设计中必不可少的一环，是电气设备安装、调试、维护和管理的依据。
在施工过程中，电工图纸绘制精确、清晰和正确，将直接影响到电气设备的安装质量和工程的整体效果。
因此，本文将详细介绍在工程施工中电工图纸的要求、制作和使用。
二、电工图纸的要求1.符合规范电工图纸必须符合相关的国家标准和规范。
不同类型的工程会有对电工图纸的具体要求，设计时必须根据实际情况确定标准和规范。
2.精确性电工图纸必须准确无误，尤其是电路图、接线图等内容。
一旦出现错误，会对施工过程产生严重的影响，甚至影响到整个工程的质量。
3.可读性电工图纸必须清晰可读，文字和符号要标注明确，排列整齐。
在图纸上绘制线路时，要保持线条清晰、粗细一致，以便施工人员能够准确理解和操作。
4.完整性电工图纸必须包含全面的信息，包括电路图、接线图、电气设备的参数、布置图等。
缺失任何一项信息，都可能导致施工过程中出现问题。
5.合理布局电工图纸的布局要合理，各个部分之间要有明了的界限。
要根据实际需要将不同内容分开，以便施工人员能够快速找到所需信息。
三、电工图纸的制作1.收集资料在制作电工图纸之前，需要先收集相关的资料，包括设计图纸、技术标准、设备参数等。
这些资料将为电工图纸的制作提供参考依据。
2.确定布局根据实际需要，确定电工图纸的布局和比例。
一般来说，电气设备布置图要求比例尺较大，以便清晰展示设备的布置位置。
3.绘制图纸根据设计要求和实际情况，绘制电工图纸。
要确保线条清晰、符号标注准确，文字排列整齐。
对于复杂的电气系统，建议分开绘制不同的图纸，以便施工人员阅读和使用。
4.复核核对在电工图纸绘制完成后，必须进行复核核对。
要检查电路图、接线图、参数等信息是否准确无误，确保没有遗漏和错误。
5.图纸归档绘制完成的电工图纸需要归档保存。
归档可以便于查阅和追踪，同时还可以在后续的施工过程中提供参考。
四、电工图纸的使用1.施工引导电工图纸是施工作业的重要参考依据，施工人员必须根据电工图纸的要求进行施工。
电气图纸设计规范（经典）
电⽓图纸设计规范（经典）电⽓设计图纸规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。
⼴义地说表明两个或两个以上变量之间关系的曲线，⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者⽤以提供⼯作参数的表格、⽂字等，也属于电⽓图之列。
⼆、电⽓图分类1、系统图或框图：⽤符号或带注释的框，概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。
2、电路图：⽤图形符号并按⼯作顺序排列，详细表⽰电路、设备或成套装置的全部组成和连接关系，⽽不考虑其实际位置的⼀种简图。
⽬的是便于详细理解作⽤原理、分析和计算电路特性。
3、功能图：表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图，其⽤途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要⽤⼆进制逻辑（与、或、异或等）单元图形符号绘制的⼀种简图，其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。
5、功能表图：表⽰控制系统的作⽤和状态的⼀种图。
6、等效电路图：表⽰理论的或理想的元件（如R、L、C）及其连接关系的⼀种功能图。
7、程序图：详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。
9、端⼦功能图：表⽰功能单元全部外接端⼦，并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。
10、接线图或接线表：表⽰成套装置、设备或装置的连接关系，⽤以进⾏接线和检查的⼀种简图或表格。
⑴单元接线图或单元接线表：表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。
（结构单元指在各种情况下可独⽴运⾏的组件或某种组合体）⑵互连接线图或互连接线表：表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。
（线缆接线图或接线表）⑶端⼦接线图或端⼦接线表：表⽰成套装置或设备的端⼦，以及接在端⼦上的外部接线（必要时包括内部接线）的⼀种接线图或接线表。
电气控制电路的绘制规则
电气控制线路的绘制—基本知识
国家标准局参照国际电工委员会（IEC）颁布的 有关文件，制定了我国电气设备的有关国家标 准，如：
GB4728—85《电气图常用图形符号》 GB5226—85《机床电气设备通用技术条件 》 GB7159—87《电气技术中文字符号制定通 则》 GB6988—86《电气制图》 GB5094—85《电气技术中的项目代号》 电气图示符号有图形符号、文字符号及回路 标记等。
电气控制线路的绘制—图形符号
（2）标准中示出的符号方位，在不改变符号含义 的前提下，可根据图面布置的需要旋转或成镜象 位置，但文字和指示方向不得倒置。
（3）大多数符号都可以加上补充说明标记。
（4）有些具体器件的符号由设计者根据国家标准 的符号要素、一般符号和限定符号组合而成。
（5）国家标准未规定的图形符号，可根据实际需 要，按突出特征、结构简单、便于识别的原则进 行设计，但需要报国家标准局备案。当采用其它 来源的符号或代号时必须在图解和文件上说明其 含义
17
电气图绘制 －基本原则
尽可能减少线条和避免线条交叉。各导线之间 有联系的，在导线交点处画一个实心圆点 18
电气图绘制 －基本原则
所有电器触点均按没有通电
或没有外力作用的状态绘制
19
电气图绘制 －基本原则
每个电路的功能用文字符号表明 在上部的用途栏
原理图分为若干图区并用阿拉伯数字编号， 处在原理图下部。
下面我们将结合实例说明上述规则：
电气图绘制 －基本原则 控制电路
主电路
电气控制原理图一般分主电路和控制电路、
信号及照明电路
15
电气图绘制 －基本原则
同一元件的各个部件按其在电路中所起作用， 图形符号可以不画在一起，但文字符号必须相同16
电路图识图方法：10大原则与7大步骤
电路图识图方法：10大原则与7大步骤01、电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：02、电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
第二步：将电流表变成导线（视具体情况也可保留）。
第三步：去掉电压表。
第四步：合并(或者换位）导线上的节点。
（此步骤在电路中用电器比较多，且相互纠结时，采用）。
第五步：画出等效电路图，判断各用电器是串联还是并联。
电路图绘制规范全解
电路图绘制规范1 目的和范围为规范电气图样的编制，特制定本规程。
本规程适用于电气类设计图纸的编制、审核和标准化审查。
2 相关文件GB4728.1～13-2005 电气简图用图形符号SJ/T207.2-2001 设计文件管理制度第2部分：设计文件的格式SJ/T207.7-2001 设计文件管理制度第7部分：电气简图的编制3 职责产品设计部门负责按照本规程对图纸进行编制、审核。
4 规范内容4.1 电气图纸设计规范本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。
电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。
4.1.1 图纸的格式一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。
4.1.1.1 电气图的图幅分区为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。
每个分区内竖边方向用大写拉丁字母（A……F），横边方向用阿拉伯数字分别表示。
分区为偶数，每一分区的长度应等距离，一般不小于25mm，不大于75mm。
分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。
4.1.1.2 电气图的字体电气图中字体要求如表1所示表 1 电气图中字体最小高度电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。
4.1.2.1 图形符号a)图形符号的定义电气图形符号是用来表示一个设备或概念的图形、标记或者符号。
通常一般是由一般符号、限定符号、符号要素等组成。
1)一般符号：用来表示某一类产品及其特征的一种通用符号。
如开关、继电器、电动机、电阻等。
而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。
电气CAD-电气图基本知识
电气CAD-电气图基本知识关键信息项：1、电气图的类型2、电气图的绘制规范3、电气符号的标准4、电气图的比例尺5、电气图的布局原则6、电气图的标注要求11 电气图的类型111 电气系统图用于展示整个电气系统的概况，包括电源进线、配电线路、主要电气设备等之间的连接关系和规格。
应清晰表明系统的总容量、总电压等级等关键参数。
112 电路图详细描绘电气设备和元件的连接关系，以及工作原理。
包括主电路和控制电路，所有元件应按标准符号绘制。
113 接线图表示电气设备和元件之间的实际接线情况。
分为单元接线图、互连接线图和端子接线图等。
114 布置图展示电气设备和元件在具体空间中的位置和布局。
如开关柜布置图、控制柜布置图等。
12 电气图的绘制规范121 线条主电路线条应比控制电路线条粗。
线条应清晰、均匀，避免交叉和重叠。
122 图形符号严格遵循国家标准或国际标准规定的电气符号。
符号的大小和比例应保持一致。
123 文字标注文字应清晰、规范，字体大小适中。
标注的内容应准确、完整，包括元件的名称、型号、规格等。
13 电气符号的标准131 常见电气元件符号如电阻、电容、电感、变压器、开关、接触器等。
符号应易于识别和理解。
132 特殊电气设备符号对于一些专用的电气设备，如变频器、PLC 等，应使用规定的符号。
若暂无标准符号，可自行设计，但应在图例中说明。
14 电气图的比例尺141 选择合适的比例尺根据电气图的复杂程度和纸张大小，选择合适的比例尺。
确保图形在图纸上的布局合理，便于阅读和理解。
142 比例尺的标注在电气图中明确标注所采用的比例尺。
15 电气图的布局原则151 功能分区将不同功能的电路或设备分区布置，便于区分和阅读。
如主电路、控制电路、信号电路等。
152 流向布局按照电流或信号的流向进行布局，使线路清晰、流畅。
153 对称布局对于对称的电路或设备，采用对称的布局方式，以增强美观性和可读性。
16 电气图的标注要求161 元件标注对每个电气元件进行编号和标注，编号应唯一且具有逻辑性。
画电路图的要求
门铃
画电路图的要求
元件位置安排要适当，分布要均匀，元 件不要画在拐角处。整个电路图最好呈长方 形，有棱有角，导线要横平竖直。
门铃
同步练习2
1、下图所示各电路元件为电路提供电能的是
C
、D ，消耗 电能的是 A、B 。 M
D
A
B
C
2、下面正确的电路图是（
C
）。
A
B
C D
3、画出下面左图的电路图。
同步练习2
4、如图所示，试分析三个开关都闭合或打开时；
任何两个开关闭合，另一个开关打开，电路的连接情况。
R2
R1 S1 S3
解：
S2
S1、S2、S3、 都打开，开路
S1、S2、S3、 都闭合，短路
S1、S2闭合， S3打 开，R1为通路，R2 被短路
S1、S3闭合， S2打开，R1与 R2并联，通路
S2、S3闭合， S1打开，短路
(
@.@ 小
) 结 ------oOOo--(_)-----oOOo器件:① 连接要求
\\\|///
（填写① ② ③ ④空白处）
组成
通路
②
用电器正常工作 不正常电路，某处断开
电路
形式
开路 短路
③
④
用电器不工作，能毁坏电器设备等 统一符号
电路图
画电路图的要求
C、有电源的电路不一定有电流。
D、开关也是用电器之一。 4、把用电器直接接在电源两极就构成了短路，它的危害 是： 电路中会有很大的电流，可能烧坏电源。
电路图
门铃
电路图
用符号表示电路连接的图。
门铃
几种电路元件的符号
交叉不相 连接的导线 断开的 开关 合上的 开关
根据实物图画电路图
画电路图的基本要求：
1、规范使用电路符号。如电源不管 几节电池都画 ；灯泡中的灯丝 要画垂直。
2、按照电流的走向有序的先画出草 图；对于并联，先找出一条回路， 再走第二条回路；交叉的地方要 打点。
3、规范画出电路图，注意元件摆放 美观、均匀、对称。 4、标上各元件名称。
例：
汇合点 B
A 分开点
L1
L2
s1
s2
总之，我们在依据实物图画 出电路图时，主要根据电路中电 流的走向，并借助于设置框架 或标出“分开点”和“汇合点” 的方法，可以帮助我们分析清楚 电路的基本连接，
初中物理电学怎样画电路图和连接实物图
怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。
②要注意所画符号和实物的对应性。
③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。
④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。
⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。
2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。
3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。
4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。
例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。
例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。
31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。
(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。
CAD绘制电路图的步骤和注意事项
CAD绘制电路图的步骤和注意事项CAD（计算机辅助设计）是现代电子电路设计中不可或缺的工具，它能够快速、准确地绘制电路图，并提供丰富的设计功能。
有了CAD 软件的帮助，我们可以更高效地完成电路设计工作。
本文将介绍CAD 绘制电路图的步骤和注意事项，希望对电子爱好者和电路设计师有所帮助。
首先，我们来了解CAD绘制电路图的基本步骤。
下面以部分流程图为例，进行详细说明。
步骤一：准备工作在绘制电路图之前，我们需要准备相关的器件和线材。
确认所使用的器件型号以及规格参数，选择合适的连线方式。
这将直接影响到电路图的设计结果。
步骤二：打开CAD软件在电脑上打开CAD软件，选择电路图设计功能。
不同的CAD软件界面和操作方式可能有所不同，但基本的设计功能是相通的。
步骤三：创建电路图在CAD软件中创建一个新的电路图文件。
选择合适的画布大小和比例，以便于后续的设计操作。
步骤四：添加器件和连线在电路图中添加所需要的器件和连线。
根据实际需求选择器件图符，并按照电路图的拓扑结构进行布局。
通过连接线将器件连在一起，形成完整的电路结构。
步骤五：编辑器件属性对每个器件的属性进行编辑，包括器件型号、规格参数、电流电压等信息。
这些信息将在后续的仿真和设计过程中起到重要作用。
步骤六：进行仿真和验证在CAD软件中进行仿真和验证，检查电路图的正确性和可行性。
通过添加适当的测试点和电压源，对电路进行仿真运行，检查电压、电流等参数是否满足设计要求。
步骤七：保存和导出完成电路图绘制和验证后，将电路图文件保存并导出到所需的格式，方便后续的打印、分享和使用。
通常，CAD软件支持多种文件格式，如PDF、JPG等。
除了以上的基本步骤外，还有一些注意事项需要我们在CAD绘制电路图时特别关注：注意事项一：保持整洁清晰在绘制电路图的过程中，要保持图纸的整洁和清晰。
勾勒出明确的连线和器件布局，便于后续的查看和修改。
注意事项二：引入标准符号和标注在CAD绘制电路图时，使用标准的符号和标注体系，能够提高电路图的可读性和可理解性。
电器原理图绘制基本规则
电器原理图绘制基本规则电器原理图绘制基本规则1、电器控制线路原理图按标准所规定的的图形符号、文字符号、回路标识符号进行绘制。
其文字符号按GB5094-85标准，图形符号按标准JB2739-83标准。
2、电器应该是未通电时的状态；二进制元件应是置于零值时的状态；机械开关应该是循环开始前的状态；触动符号一般画成左开右闭或上闭下开的形式。
3、为了区别主电路与控制电路，主电路中电机、电器、及连接线都用粗实线绘制，控制电路用细实线绘制。
一般要求将主电路放在图纸的左边。
4、电源电路绘制成水平线，主电路应该垂直电源电路。
控制电路应垂直地绘制在两水平电源之间，耗能元件（如线圈、电磁铁、信号灯等）应该直接绘制在接地的水平电源线上，控制触电连接在上方水平线与耗能元件之间。
5、在原理图中，各个元件并不要求按照其实际的布置情况绘制在线路上，而是采用同一元件的各个部件分别会在它们完成作用的地方（比如接触器的线圈和触点可根据三个触点作用的位置绘制）。
6、为了区别控制线路中各元件的类型和作用，每个元件及它们的部件用一定的图形符号表示，且每个元件有一个文字符号。
属于同一个元件的各个部件（如接触器的线圈和触点）都用同一个文字符号表示；在使用多个相同的元件时，使用数字序号表示数量。
7、在绘制电路图时尽可能减少线条和避免线条交叉；为了看图方便，电路应按照动作顺序和信号流自左而右的原则绘制；为了接线盒检查线路，方便阅读原理图，应该在图面分成若干区域，区域编号写在图的下部，为了标明每个电路在设备操作中的用途，该用途栏一般放置在图纸的顶部。
8、原理图纸两条以上导线的相通的交接处要打一实心圆点，且每个节点要编号，编号原则是：分区按节点顺序编号。
9、对万能开关和行程开关应该绘制出动作的程序和动作位置。
10、每张原理图应该标出下列数据：1) 各个电源电路的电压值、极性、频率、相数。
2) 某些元件的特性（如电阻、电容的量值等）3) 需要测试和拆、接外部引出线的端子，应该用图形符号“空心圆”表示。
电气图纸设计要求
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
(线缆接线图或接线表)⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。
绘制电气原理图的基本要求详解
Y SH X
1.3 绘制电气原理图的基本要求
1．3．3 图面区域的划分
为了便于检索控制电路，方便阅读电气原理图， 应将图面划分为若干区域。
以利于理解原理图各部分的功能及全电路的工
作原理。
图区的编号一般写在图的下部
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
根据简单清晰的原则，原理图采用电气元件展开的 但并不按照电气元件的实际位置来绘制，也不反映电气 适于研究、分析电路的工作原理等优点，所以无论在设 计部门还是生产现场都得到广泛应用。 控制电路绘制的原则 ： ① 原理图一般分主电路、控制电路、信号电路、照 明电路及保护电路等。
现代电气自动控制技术
形式绘制。它包括所有电气元件的导电部件和接线端点，
现代电气自动控制技术
1.3 绘制电气原理图的基本要求 ⑤ 原理图中各电气元件和部件在控制电路中的位置， ③ 无论主电路还是辅助电路，各元件应按动作顺序 应根据便于阅读的原则安排。同一电气元件的各个部 从上到下、从左到右依次排列。 按钮、行程开关触头按不受 件可以不画在一起，但必须采用同一文字符号标明。 外力作用时的状态画。
便于掌握、价格低廉等许多优点，多年来在各种生产 机械的电气控制中获得广泛的应用。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
由于生产机械的种类繁多，所要求的控制系统也 是千变万化、多种多样的。但无论是比较简单的，还是 很复杂的控制系统，都是由一些基本环节组合而成。因 此本节着重阐明组成这些控制系统的基本规律和典型电
80年代后，国内经济建设飞速发展，国际间的技
术交流日益广泛，旧的国家标准与国民经济高速发展
电路图画法总结讲解
分点
合
分
点
点
3.按照电路图连接实物 合点
分点
合 点 分点
4.按照实物画出电路图 合点
分点
合点
分点
5.按照电路图连接实物 合点
分点
合点
分点
6.画出对应电路图
合点
分点 合点
分点
合点
分点
合点
分点
这两张ppt仅有一根线的差别，电流表的归属就 不同了，注意看。
7.连实物，画电路图。要求 L1、L2并联，A1测灯L1电流， A2测干路的电流， S作总开关。
作业：连接实物，画电路图。 1. L1、L2并联，S总开关， A测干路电流， S1控制L1， A1 测L2电流， V测L1电压。 2. L1、L2并联，S总开关， S1控制L1， A测L1电流， A1 测L2电流，V测总电压。
(2) 画电路图：观察已连接实物图，先画干路框架，按顺 序有哪几个元件→ 标记出“分点”“合点” → 分别在 分点、合点中间画出各条支路， (一定要元件先后顺序 正确)
1.把各元件连成串联电路 , 画出对应电路图。
2. 将L1 、L2 连成并联电 路, 使开关S能控制两灯 , 并画出对应电路图。
合点
2.并联电路：
(1)连实物图：仔细阅读题目文字，找出干路、支路 1、支 路2各有哪几个元件，数清个数，分别圈出来。根据实 物图的摆放位置，采取就近原则，心里预设连接顺序 → 从电源 +开始连线，先连一条支路，回到电源 –→ 标记出“分点”“合点” →再将另一条支路首尾与 “分点”“合点” 连接，支路内部的元件依次连接即可 → 若有电压表，最后在具体元件的两端并联电压表；
合点
分点
8.连接实物，画电路图。要求 L1、L2并联，A测干路的电 流，S总开关，S1控制L1，S2控制L2，V1测总电压， V2测 L L1、L2并联，A测干路的电 流，S总开关，S1控制L1，S2控制L2，V1测总电压， V2测 L2电压。
常用电气图纸制图规范
层次分明
电气系统图应按照层次进行组织， 主电路和控制电路应分开，主电 路应放在图的上方或左侧，控制
电路应放在图的下方或右侧。
标注清晰
电气系统图上的标注应清晰、准 确，标注的字体大小应适中，标 注的位置应合适，标注的内容应 包括元件的名称、型号、规格、
参数等。
系统图元件表示方法
元件符号
电气系统图中的元件应使用规定 的图形符号表示，符号的形状和 线条粗细应符合国家标准。
元件连线
连线清晰简洁
元件之间的连线应清晰、简洁，避免 交叉和不必要的分支。
标注完整
连线的起始和终止点应有明确的标注 ，包括元件的标识和端口号等。
03 电气电路绘制规范
电路图分类
原理图
接线图
功能图
表示电路的工作原理， 用于分析和理解电路的
工作过程。
表示电路的实际连接方 式，用于指导实际接线。
表示电路的功能模块及 其相互关系，用于系统
电气元件之间的连线应使用规定的线型和线 宽表示，连线应准确、清晰，易于理解。
连线路径
连线路径应按照实际连接情况表示，路径应 准确、简洁，避免交叉和不必要的连线。
06 电气图纸注释规范
注释内容
简洁明了
注释内容应准确、简洁地描述电气元件或电路的功能、连接关系 等，避免冗余和歧义。
统一术语
使用统一的电气工程术语，确保图纸的可读性和专业性。
元件接线端子表示
电气系统图中的元件接线端子应 按照规定表示，如使用字母和数 字进行标注，标注的位置应准确、 明显。
元件连接方式表示
电气系统图中的元件连接方式应 按照规定表示，如使用实线和虚 线表示电源和信号的流向，使用 箭头表示可变电阻、电位器等元 件的方向性。
电路原理图绘制规范
电路原理图绘制规范2003-12-01发布2003-12-01实施前言本规范起草部门：XXX有限公司硬件部本规范起草人： XXX 硬件部本规范审核人： XXX 硬件部本规范批准人： XXX 研发部本规范修订记录：目录1 目的 (5)2 范围 (5)3 术语定义 (5)3.1 原理图 (5)3.2 图纸幅面 (5)3.3 图框 (5)3.4 标题栏 (5)3.5 项目代号 (5)3.6 标称值（Part value） (5)3.7 图形符号 (6)3.8 元器件库（Symbol） (6)3.9 非电气连接线 (6)3.10 电气连接线 (6)3.11 网络标号 (6)3.12 注释 (6)3.13 网表 (6)4 引用标准和参考资料 (6)5 规范细则 (7)5.1 图纸规则 (7)5.1.1图纸幅面尺寸 (7)5.1.2图框和标题栏格式 (7)5.2 项目代号 (8)5.2.1项目代号的组成 (8)5.2.2项目种类的字母代码 (9)5.2.3项目代号的放置位置 (10)5.3 标称值 (10)5.3.1集成电路 (10)5.3.2电阻类 (11)5.3.3电容类： (11)5.3.4电感类 (11)5.3.5晶体、晶振类 (11)5.3.6保险管 (11)5.4 元器件图形符号 (11)5.5 布局规则 (12)5.5.1整体布局 (12)5.5.2功能布局法 (12)5.5.3对称布局法 (13)5.5.4按信号流向布局 (13)5.5.5注释 (14)5.5.6器件放置 (14)5.5.7线框的应用 (14)5.5.8集成运放和通用集成逻辑电路放置方法 (15)5.5.9总线的使用 (15)5.5.10未用管脚的处理 (16)5.5.11分页 (16)5.5.12层次图 (16)5.6 线的规则 (17)5.6.1图线型式 (17)5.6.2宽度 (18)5.6.3间距 (18)5.6.4线的分类 (18)5.6.5非电气连接线（line） (19)5.6.6电气连接线(wire) (19)5.6.7电气连接线中的总线规则 (19)5.7 网络标号 (20)5.7.1位置 (20)5.7.2与标注文字的关系 (20)5.7.3唯一性 (20)5.7.4网络标号名称的定义 (21)5.7.5常用网络标号推荐名称 (21)5.8 电地网络 (21)5.9 测试点定义与规则 (22)5.9.1定义 (22)5.9.2注释 (23)5.9.3位置 (23)5.9.4JTAG测试点 (23)5.10 注释文字和图形 (23)5.10.1规则 (23)5.10.2位置 (23)5.10.3必须加注释情况 (24)5.11 去耦电容的放置 (25)1目的此规范目的在于统一和规范公司内电路原理图绘制的基本准则，为电路设计者绘制原理图提供参考，作为公司建立一个技术支持和资源共享的基础平台一个部分。
