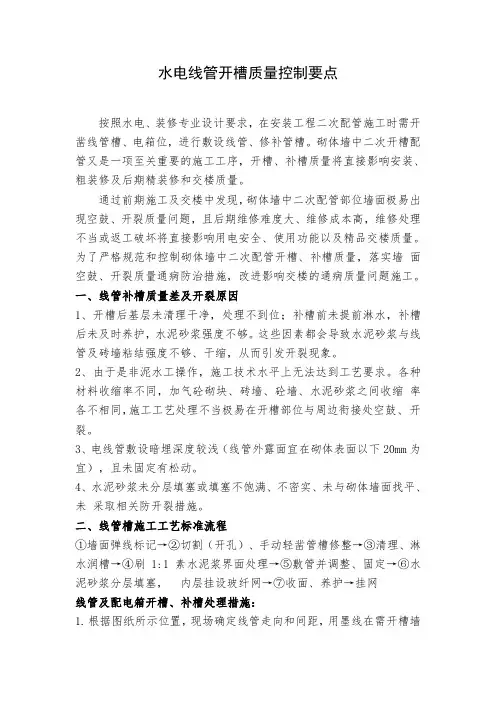

水电线管开槽质量控制要点按照水电、装修专业设计要求，在安装工程二次配管施工时需开凿线管槽、电箱位，进行敷设线管、修补管槽。

砌体墙中二次开槽配管又是一项至关重要的施工工序，开槽、补槽质量将直接影响安装、粗装修及后期精装修和交楼质量。

通过前期施工及交楼中发现，砌体墙中二次配管部位墙面极易出现空鼓、开裂质量问题，且后期维修难度大、维修成本高，维修处理不当或返工破坏将直接影响用电安全、使用功能以及精品交楼质量。

为了严格规范和控制砌体墙中二次配管开槽、补槽质量，落实墙面空鼓、开裂质量通病防治措施，改进影响交楼的通病质量问题施工。

一、线管补槽质量差及开裂原因1、开槽后基层未清理干净，处理不到位；补槽前未提前淋水，补槽后未及时养护，水泥砂浆强度不够。

这些因素都会导致水泥砂浆与线管及砖墙粘结强度不够、干缩，从而引发开裂现象。

2、由于是非泥水工操作，施工技术水平上无法达到工艺要求。

各种材料收缩率不同，加气砼砌块、砖墙、砼墙、水泥砂浆之间收缩率各不相同，施工工艺处理不当极易在开槽部位与周边衔接处空鼓、开裂。

3、电线管敷设暗埋深度较浅（线管外露面宜在砌体表面以下20mm为宜），且未固定有松动。

4、水泥砂浆未分层填塞或填塞不饱满、不密实、未与砌体墙面找平、未采取相关防开裂措施。

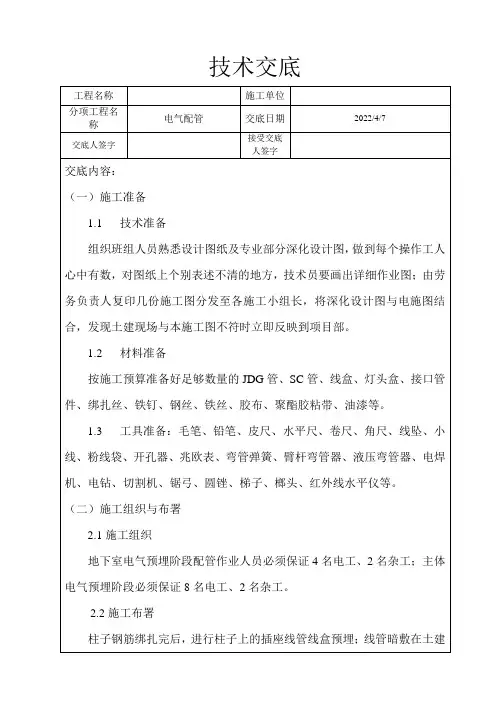

二、线管槽施工工艺标准流程①墙面弹线标记→②切割（开孔）、手动轻凿管槽修整→③清理、淋水润槽→④刷1:1 素水泥浆界面处理→⑤敷管并调整、固定→⑥水泥砂浆分层填塞，内层挂设玻纤网→⑦收面、养护→挂网线管及配电箱开槽、补槽处理措施：1.根据图纸所示位置，现场确定线管走向和间距，用墨线在需开槽墙体弹出线槽切割边线。

2.用切槽机按线进行切割，切槽时尽量保持切割线成直线，然后手工修槽、清槽，凿除的部位尽量平整，便于敷设线管。

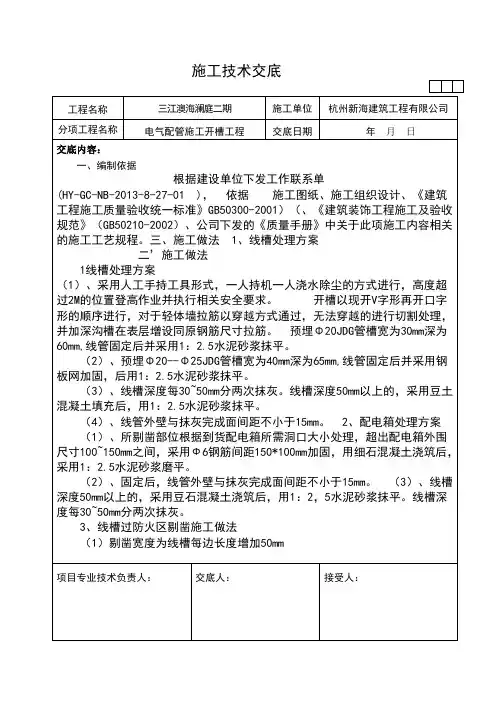

3.线槽处理措施：（1）宽为30mm的线槽：采用1:2.5水泥砂浆抹平；（2）宽为50mm至100mm的线槽：线管固定后采用钢丝网加固，再用1:2.5水泥砂浆抹平；（3）线槽深度每30至50mm分两次抹灰。
