650 MWD无线随钻测斜仪操作规程
测斜仪安全操作规程
测斜仪安全操作规程本文档旨在确保测斜仪的安全操作，帮助使用者正确使用测斜仪并避免潜在的安全风险。
1. 引言测斜仪是一种用于测量斜坡、岩石边坡等斜面变形的工具。
在使用测斜仪时，必须遵守以下安全操作规程，以确保使用者和环境的安全。
2. 设备概述测斜仪由以下几部分组成： - 仪器主机：包括显示屏、控制按钮等功能部件。
- 探头：用于测量斜度和倾斜角。
- 电源：为测斜仪提供电力。
3. 操作准备在使用测斜仪之前，请进行以下操作准备：- 确保工作场所安全，清除障碍物，确保有足够的空间进行操作。
- 检查测斜仪的外观是否完好，探头是否正常。
- 接通电源，并确保电源电压稳定。
- 将测斜仪放置在平稳的工作台上，并固定好。
4. 操作步骤4.1 打开测斜仪按下电源按钮，等待测斜仪启动，显示屏亮起。
4.2 参数设置在显示屏上选择合适的测量模式和参数设置。
根据实际需求，可以选择测量时间间隔、数据保存方式等参数。
4.3 安装探头将探头连接到测斜仪主机上，确保连接牢固。
避免在安装过程中对探头造成损坏。
4.4 定位校准将测斜仪放置在需要测量的斜面上，并进行定位校准。
避免在不稳定的地面上使用测斜仪，以免发生意外。
4.5 开始测量按下开始测量按钮，测斜仪开始记录数据。
在测量过程中，应保持测斜仪的稳定，避免外部震动对测量结果的影响。
4.6 结束测量测量完成后，按下停止按钮停止测量，并进行数据保存。
4.7 数据处理与分析将测量数据导出到计算机或其他设备进行处理和分析。
根据实际需要，可以使用合适的软件工具进行数据处理和可视化显示。
5. 安全注意事项在使用测斜仪时，务必注意以下事项： - 避免测斜仪与水、油等液体接触，以免损坏设备。
- 不要将测斜仪暴露在高温、潮湿或恶劣环境中，以免影响测量精度和设备寿命。
- 在测量过程中，不要随意移动测斜仪，以免干扰测量结果。
- 不要将测斜仪用于超过其额定测量范围的斜面，以免导致设备损坏和人身安全问题。
测斜仪的使用方法
测斜仪的使用方法
（一）斜仪的使用步骤
1. 打开斜仪的电源开关，仔细检查天平的支撑腿以及初度仪的卡尺，
确保仪器处于正常状态。
2. 把斜仪放在预先测量的基准总站上，点的位置需要确保稳定，勿换
动平台。
3. 将斜仪的望远镜安装在联动螺杆上，用水准仪校准望远镜中心水平线。
4. 将测点和参考点的距离和角度换算成斜仪中的零位，调节斜仪的零
位装置，使之确定在测站上的位置。
5. 将斜仪望远镜准视测点，调节望远镜的焦距、瞄准仪的倾斜仪的零
位对着目标，确认望远镜的中心线瞄准在测点上。
6. 通过视差角分度器进行斜仪的测量，旋转倾斜仪先分出垂直梯度，
之后分出水平梯度，将水平方向测量值记录，即可完成斜仪的测量。
7. 测试完毕后，放回斜仪的固定卡子，将初度仪、望远镜固定在原位，断开斜仪的电源，对斜仪进行清理，准备下次使用。
（二）注意事项
1. 斜仪的支撑腿、望远镜、倾斜仪拧紧力应符合要求，以免测量的数
据有偏差。
2. 测量过程中应避免望远镜被热量影响，以保证后续观测的精度。
3. 测量时，要注意调节望远镜的焦距，视野正确，确保测点的中心线
准确瞄准，以便获得正确的测量值。
4. 每次测量完毕后，要将斜仪放回原位，拧紧和固定各项仪器，以免下次测试时发生意外。
5. 每次使用斜仪都需要检查一下各项仪器的状态，确保各配件完好，以及电源是否可用，以保证安全、有效使用。

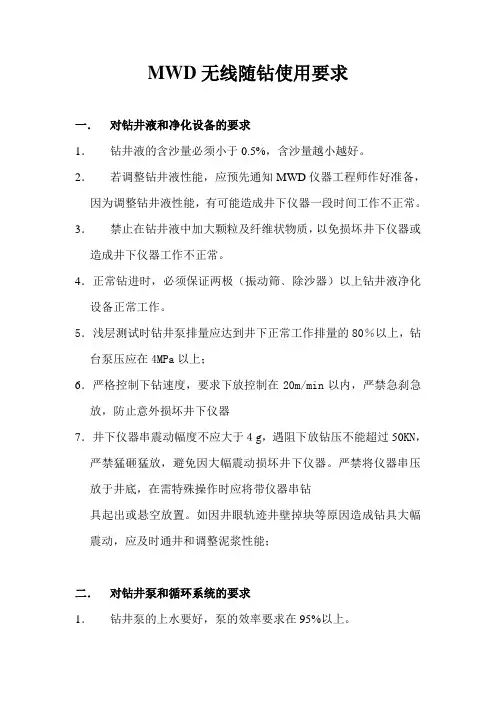

石油钻井定向MWD无线随钻使用要求
MWD无线随钻使用要求一．对钻井液和净化设备的要求1．钻井液的含沙量必须小于0.5%，含沙量越小越好。
2．若调整钻井液性能，应预先通知MWD仪器工程师作好准备，因为调整钻井液性能，有可能造成井下仪器一段时间工作不正常。
3．禁止在钻井液中加大颗粒及纤维状物质，以免损坏井下仪器或造成井下仪器工作不正常。
4．正常钻进时，必须保证两极（振动筛﹑除沙器）以上钻井液净化设备正常工作。
5．浅层测试时钻井泵排量应达到井下正常工作排量的80％以上，钻台泵压应在4MPa以上；6．严格控制下钻速度，要求下放控制在20m/min以内，严禁急刹急放，防止意外损坏井下仪器7．井下仪器串震动幅度不应大于４g，遇阻下放钻压不能超过50KN，严禁猛砸猛放，避免因大幅震动损坏井下仪器。
严禁将仪器串压放于井底，在需特殊操作时应将带仪器串钻具起出或悬空放置。
如因井眼轨迹井壁掉块等原因造成钻具大幅震动，应及时通井和调整泥浆性能；二．对钻井泵和循环系统的要求1．钻井泵的上水要好，泵的效率要求在95%以上。
2．钻井泵的空气包压力要稳定，按要求补充其压力为钻井泵正常工作时压力的1/3左右，若使用双泵，两台泵的空气包的压力应一致。
3．泵的阀体﹑阀座﹑凡尔﹑缸体﹑缸套﹑活塞和弹簧要完好，确保泵上水良好，如发现某一部分有不正常工作现象，应及时检修泵，以免影响MWD仪器正常工作。
4．整个循环系统所使用的滤网要干净，泵出口滤网在使用MWD仪器前要进行清洗，确保钻井液通过自如。
5．要使用钻杆滤清器，以防大颗粒或其他物质卡住仪器，造成仪器不正常工作或损坏。
三．对井队电源的要求必须提供连续的220V，50—60Hz的交流电源，若要停泵或倒发电机，应预先通知MWD仪器工程师，根据MWD仪器工程师的要求，将仪器房电源接到相应位置（尽可能配专线）。
四．在使用MWD仪器随钻过程中，泥浆泵每次停止﹑再启动时间间隔小于10秒或大于一分钟。
五．MWD仪器测量方法1.钻进过程中测斜：停止钻进，停止转盘转动，将钻柱上提一米，锁住钻柱，停泵约一分钟，开泵约三分钟，测量点的（井斜﹑方位等）测量数据传到地面。
MWD无线随钻测量仪操作规程
MWD无线随钻测量仪操作规程1 主题内容与适用范围本标准规定了SPERRY-SUN MWD无线随钻测斜仪上井前的准备与检查、吊装与运输、设备安装、浅层测试、测量施工、仪器回收、维护保养、存放等内容。
本标准其他类型无线随钻测斜仪亦可参照使用。
2 上井前的准备与检查2.1传感器配备仪器传感器,做到双配置,工作性能可靠，见附录。
2.2配件及工具配备仪器配件双配置,工具配备齐全,灵活好用，见附录。
2.3 设备配备仪器设备双配置,符合施工要求,见附录。
2.4 工作间2.4.1 接入电源为210-230Vac， 60±5 Hz 的交流电。
2.4.2 室内供电线路完好,排气扇与逃生门性能可靠。
2.4.3 稳压电源和UPS工作正常，变压电源输出110 Vac。
2.4.4 空调、电热器工作正常。
2.5 仪器总成2.5.1下井探管MWD的探管外观无损伤、变形，两端螺纹无损伤并带保护帽，地面通电检查工作正常;短外筒与保护筒无过度冲蚀，无弯曲变形，两端螺纹无损伤，配有保护帽，扶正器外径与所用无磁钻铤内径匹配。
2.5.2脉冲发生器MWD脉冲发生器本体外观无损坏变形,丝扣无损坏,接线端子清洁完好,橡胶体完好无漏油现象,蘑菇头伸缩正常,测试电阻值在规定范围内(见附录).2.5.3脉冲发生器短节MWD悬挂短节本体完好,两端丝扣与端面无磨损,配有保护帽;内键完好,内孔清洁,无冲蚀，探伤合格。
2.5.4 地面操作系统MWD:司钻阅读器及压力传感器与地面仪器连接,PCDWD软件运行正常,连接正常,连接上探管,做流体模拟,显示正常。
3吊装与运输3.1吊装前将探管、计算机、接口箱应放在厂家配备专用运输箱内, 脉冲发生器与探管隔离放置，以免磁化传感器元件,精密配件用棉布或吹塑泡沫包装隔离。
操作室内可移动物件，要绑扎牢固,达到吊装与运输的要求。
3.2吊装要避开三线（高压线、低压线、通讯线）, 绳套与仪器房、井下仪器串之间固定牢固后，进行作业，专人指挥,操作平稳。
无线随钻MWD培训教材.
兰德能源公司 2008.11
无线随钻MWD的介绍
MWD 无线随钻测斜仪是在有线随钻测斜 的基础上发展起来的一种新型的随钻测量 仪器。它与有线随钻测斜仪的主要区别在 于井下测量数据的传输方式不同，目前采 用MWD施工主要依靠下面四种方式实现信 号的传输：
1、连续波方式 2、正脉冲方式 3、负脉冲方式 4、电磁波传输方式
利用这些先进的地质测井无线随钻仪器得出的沉积环境资 料可以准确识别地层倾角、断层和不整合面，在实现精确 地质导向的同时，对地层进行早期的实时评价。
无线随钻 MWD测量系统的基本操作
• • • • • • • •
MWD测量系统的介绍 MWD的技术规范 系统的组成 仪器测试 地面设备安装 测量方法 改变井下仪器数据传输率的方法 改变井下仪器测量方式的方法
MWD测量系统的介绍
优点: .结构紧凑、体积小，现场检测、组装和拆卸容易 . 采用涡轮发电机为井下仪器供电，使井下仪器的连续工作 时间长、费用低 .具有短测量（SHORT SURVEY）和全测量（FULL SURVEY） 功能
.地面数据处理系统采用的地面数据处理系统抗震和抗干扰
能力强
MWD测量系统的介绍
负脉冲方式 泥浆负脉冲发生器需要组装在专用的无磁钻铤中使用，开 启泥浆负脉冲发生器的泄流阀，可使钻柱内的泥浆经泄流 阀与无磁钻铤上的泄流孔流到井眼环空，从而引起钻柱内 部的泥浆压力降低，泄流阀的动作是由探管编码的测量数 据通过调制器控制电路来实现。在地面通过连续地检测立 管压力的变化，并通过译码转换成不同的测量数据。 优点是：数据传输速度较快,适合传输定向和地质资料参 数。 缺点是：下井仪器的结构较复杂，组装、操作和维修不便 ，需要专用的无磁钻铤。
无线随钻安全技术操作规程
无线随钻安全技术操作规程无线随钻安全技术操作规程第一章总则1.1 为确保无线随钻安全作业，保障施工人员的生命安全和财产安全，制定本规程。
1.2 适用范围：适用于无线随钻的施工作业。
1.3 无线随钻安全技术的定义：无线随钻安全技术是指在无线随钻作业过程中所使用的各类安全设施、工装、工具和安全操作规程。
第二章无线随钻安全技术作业规程2.1 作业前必须经过安全教育、培训及考核合格，持证上岗。
2.2 操作前必须检查无线随钻及其周围区域是否具备安全条件。
2.3 操作时必须戴好安全防护帽、安全带、安全鞋、防护手套等安全防护用品，防止头部、四肢、脊柱、心脏等部位受到损伤。
2.4 在施工现场设立安全隔离设施、安全防护网、安全标志等安全措施。
2.5 保证操作时人员集中、专注，杜绝喧闹声和其他干扰操作的因素。
2.6 操作时必须熟练掌握无线随钻的操作步骤，确保操作过程安全可靠，不得轻举妄动、违规操作。
2.7 在作业过程中要及时清理施工现场的杂物垃圾，确保无线随钻周围区域清洁、整洁、无障碍。
2.8 在操作前必须对无线随钻进行全面检查，包括电源、传动装置、刀具、滚动轴承等部分是否正常、安全可靠。
2.9 在操作过程中如遇突发情况，必须立即停止操作，及时采取措施处理，并向所在班组汇报事故情况。
2.10 操作结束后必须关闭无线随钻的电源和燃气源，关机后及时维护、保养，保持无线随钻的良好状态。
第三章无线随钻安全操作的注意事项3.1 在操作过程中，不得在无线随钻前面工作，以免造成安全事故。
3.2 在操作前必须仔细阅读无线随钻的使用说明书，熟悉其操作过程。
3.3 在调整无线随钻时，要注意定位准确、牢固可靠，避免沾上涂料。
3.4 在使用无线随钻过程中，严禁冷却液进入头部机芯内部，避免设备受损。
3.5 在操作过程中，对于悬挂的杂物下降有危险时，应将杂物提前提离。
3.6 在切割部位应留有足够的晃动空间，防止发生危险事故。
3.7 在操作过程中，应保证无线随钻的平衡，防止不平衡导致事故。
MWD无线随钻测斜仪.doc
ZW-MWD无线随钻测斜仪产品介绍一，概述在地质钻探、石油钻井中，特别是受控定向斜井和大位移水平井中，随钻测量系统是连续监测钻井轨迹、及时纠偏必不可少的工具。
MWD无线随钻测斜仪是一种正脉冲的测斜仪，利用泥浆压力变化将测量参数传输到地面，不需要电缆连接，无需缆车等专用设备，具有活动部件少，使用方便，维修简单等优点。
井下部分是模块状组成并具有柔性，可以满足短半径造斜需要，其外径为48毫米，适用于各种尺寸的井眼，而且整套井下仪器可以打捞。
MWD无线随钻系统创造了多项钻井指标，钻井提速效果明显。
近年来，随钻测量及其相关技术发展迅速，应用领域不断扩大，总体趋势是从有线随钻逐渐过渡到无线随钻测量，并且随钻测量的参数不断增多，大力发展无线随钻测量技术是当前石油工程技术发展的一个主要关注方向。
在新型MWD仪器方面，国外各大公司厂家近几年也推出了更具特色、能满足更高要求的仪器，如：美国NL Sperry-Sun 公司、Scientific Drilling 公司和法国Geoservice等公司为了满足欠平衡钻井施工的需要，各自开发出了电磁波无线随钻测量系统，可以加挂自然伽马测井仪器进行简单地层评价。
Sperry-Sun公司的Solar175TM高温测量系统，能在175℃的高温环境下可靠地测量定向参数和伽马值，耐温能力高达200℃，耐压能力高达22000psi。
Anadrill公司推出了具有创历史意义的新型无线随钻测量仪器PowerPulserTM。
采用全新的综合设计方案，简化了维修程序，现场操作简单，可以实现平均无故障时间1000h的目标；采用连续波方式传送脉冲信号，压缩编码技术使数据传输的速度提高了近10倍。
国内多家公司及研究院所正在致力于无线随钻测量技术的研究，开发出了有限的几种无线随钻测量仪器，并投入到商业化运营，从石油工程的市场需求来看，无线随钻测量技术仍然具有较大的发展空间。
本文全面介绍了国内外无线随钻测量技术的主要进展和应用现状，并指出了各类仪器的应用特点，针对各类仪器的使用情况，提出了无线随钻测量技术的发展思路，对提高国内无线随钻测量技术水平具有重要的意义。
测斜仪操作规程
测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。
测斜仪测量时可先将测斜仪放入管底，从下至上测量。
当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。
将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。
2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。
定向井无线随钻测斜仪器操作规程
定向井无线随钻测斜仪器操作规程第一章无线随钻测斜仪器的利用治理规定第一条为了确保圆满完成公司下达的生产任务和提速目标，充分利用先进仪器实现科技提速，提高常规定向井无线随钻侧斜仪器的利用效率，特制定如下规定：第二条工作职责：一、技术部职责：技术部应依照井型特点、施工难易程度统一调配辖区内无线随钻测量仪到钻井队利用，充分利用井队搬迁间隙进行合理调整。
二、定向井技术效劳部门职责：一、负责无线随钻测斜仪器的保管、发放、日常监管、保护保养、资料搜集和易损件的储蓄等工作，按期对仪器进行校验和标定，确保仪器的准确率。
二、依照生产需求，科学调配、合理利用仪器，确保仪器及时到井。
为水平井、定向井施工轨迹操纵提供技术效劳。
3、负责仪器的配送、回收和随钻测斜仪器在用期间的随钻测量、故障排除工作。
4、由钻井队独立操作利用仪器的情形下，定向井技术效劳部门应巡井指导，不按期上井检查井队仪器的利用情形，及时解决井队在利用进程中存在的各类问题。
三、钻井队职责一、钻井队做好无线随钻仪器摆放和井眼、钻具、电源等预备工作，负责仪器入井工作期间井下平安。
二、配合定向井技术效劳部门检查、安装、拆卸、仪器出井以后进行清洁。
3、负责仪器在本钻井队寄存期间保管，幸免损伤和丢失。
第三条仪器利用程序一、钻井队：依照需求提出无线随钻仪器的利用申请。
二、技术部：一、确认利用MWD仪器必要性。
二、依照需要的缓急程度统一和谐。
3、通知定向井技术效劳部门安排三、定向井技术效劳部门：一、依照技术办的通知具体调派仪器。
二、专车、专人输送仪器到钻井队施工井场。
四、钻井队与定向井技术效劳部门：一、技术人员紧密配合安装地面、下井仪器。
二、进行井眼数据测量、轨迹调整。
3、回收入定向井技术效劳部门库房。
第四条治理要求一、定向井技术效劳部门要有专人随钻侧斜仪器的治理与配送工作，依照钻井队的需求和项目部技术办的通知，派专车输送仪器到指定井场。
要做到仪器必需干净、无变形、附件齐全、性能良好、仪器箱完好无损。
无线随钻测量操作指南
8 进入测试菜单选项进行脉冲测试，仔细观察测试过程看其是否按设置 内容运行，若无异常则记录测试参数后退出。 9 退出MWD软件，关闭安全电源箱电源，去除数据传输电缆，安装打捞 头，再次检查脉冲发生器是否能正常工作。若正常则可入井使用。 七 井下仪器的井口操作： 1 测量工程师协助定向工程师进行仪器高边的测量：定向工程师根据实 际井眼轨迹的情况选择钻进方式(采用转盘或井下动力钻具钻进)及钻具组 合，在采用转盘钻进时应在定向接头以下的钻具中连接钻具回压凡尔，同 时井队应准备相应的钻具转换接头。基本钻具结构是：钻头+井下动力钻 具(回压凡尔)+转换接头+定向接头+无磁钻铤2根+钻铤 +钻杆(含钻杆滤清 器)+方钻杆。 1.1 将连接并紧扣后的定向接头及弯螺杆或弯接头的高边（刻度）标记线 起出转盘面至能观察到的位置。 1.2 过定向接头的顶丝中点作一垂线，测量其与弯接头或弯螺杆高边标记 线之间的角度差。 1.3 测量时，从上往下看，OTF=仪器高边的投影线顺时针方向旋转到螺杆 或弯接头高边标记线的弧长×360度÷螺杆或弯接头的周长。 2 测量仪器的座键操作 2.1 井下仪器连接完成后将引鞋护帽戴在引鞋上，并把J型短节连接到打 捞头上，然后将井下仪器抬到钻台坡道前。 2.2 把J型短节的绳套挂在气动绞车的吊钩上，再将仪器缓慢吊起，仪器 工程师必须站在仪器串的一侧并用双手扶住引鞋的上部，不能让引鞋在地 面上滑行，以免损坏蘑菇头。 2.3 仪器串放入无磁钻铤前应把引鞋护帽摘下，再将仪器缓慢放入无磁钻 铤内，如果使用橡胶式扶正器，下放过程中要在扶正翼的端面抹上润滑油 。 2.4 当连接J型短节的扶正器即将放入无磁钻铤内时应停止下放，用井口 限位器固定井下仪器串，然后下放仪器使之座在无磁钻铤上进行转换操作 。 2.5 把J型短节取下，用气动绞车吊起MWD井下仪器串的投放杆并接在打捞 头上将仪器吊起。 2.6 将井口限位器取下，下放仪器串到定向接头内进行座键。 2.7 确认仪器已座键后旋转投放杆使之从打捞头上脱开，然后将投放杆吊 出。 3 浅层测试 3.1 浅层测试时由测量工程师在钻台上指导司钻进行测试操作，仪器工程 师在工作间内作好相关记录。 3.2 井下仪器下出套管或近100米左右即可将钻杆滤清器放入方钻杆下端 的钻杆内，然后连接方钻杆。 3.3 开泵进行浅层测试，观察泵压显示情况。 3.4 在泵压显示正常的情况下，在远程终端或计算机窗口上注意观察脉冲 信号的波形，并可连续测出井斜、方位、工具面等全组数据以判断测斜仪 器是否正常，否则需要起出仪器进行检查或更换部件,仪器工程师及时记 录测试情况。 4 下钻过程中的注意事项：
MWD无线随钻测斜仪
MW无线随钻测斜仪、作用及功能美国SPERRY-SUN司生产的定向MW随钻测量仪器（简称“DWD）, DW无线随钻测斜仪是在有线随钻测斜仪的基础上发展起来的一种新型的随钻测量仪器。
它与有线随钻测斜仪的主要区别在于井下测量数据的传输方式不同，普遍用于高难度定向井的井眼轨迹测量施工，特别适用于大斜度井和水平井中，配合导向动力钻具组成导向钻井系统，以及海洋石油钻井，目前使用的MW无线随钻测斜仪主要有三种传输方法：1.连续波方法：连续发生器的的转子在泥浆的作用下产生正弦或余弦压力波，由井下探管编码的测量数据通过调制器系统控制的定子相对于转子的角位移使这种正弦或余弦压力波在时间上出现相位移，在地面连续地检测这些相位移的变化，并通过译码转换成不同的测量数据。
2.正脉冲方法：泥浆正脉冲发生器的针阀与小孔的相对位置能够改变泥浆流道在此的截面积，从而引起钻柱内部的泥浆压力的升高，针阀的运动是由探管编码的测量数据通过调制器控制电路来实现。
在地面通过连续地检测立管压力的变化，并通过译码转换成不同的测量数据。
3.负脉冲方法：泥浆负脉冲发生器需要组装在专用的无磁钻铤中使用，开启泥浆负脉冲发生器的泄流阀，可使钻柱内的泥浆经泄流阀与无磁钻铤上的泄流孔流到井眼环空，从而引起钻柱内部的泥浆压力降低，泄流阀的动作是由探管编码的测量数据通过调制器控制电路来实现。
在地面通过连续地检测立管压力的变化，并通过译码转换成不同的测量数据。
二、主要组成部分及功能DWD无线随钻测量仪器是由地面部分(MPSF计算机、TI?终端、波形记录仪、防爆箱、DDU司钻阅读器、泥浆压力传感器、泵冲传感器)、井下部分(MEP探管、下井外筒总成、脉冲发生器和涡轮发电机总成、无磁短节)及辅助工具、设备组成。
(1) MPSR计算机和磁卡软件包MPSF计算机是DWD随钻测量仪器的地面数据处理设备，它接受来自泥浆压力传感器的测量信息，进行数据的处理、储存、显示、输出。
(2) DDU司钻阅读器：为司钻提供工具面、井斜角、井斜方位角等信息的直观显示。
无线随钻MWD的使用
2)检测探管与压力传感器： 先把探管连接到数据处理仪，司钻显示 器也连接到数据处理仪上，再把MWD软件运 行起来，在通讯栏里先选择端口再点击连接， 在测试与标定栏里点击探管采样测试和探管 脉冲测试，测试正常后，再把压力传感器连 接到司钻显示器上，退出探管采样测试和探 管脉冲测试，在通讯栏里再点击采样，然后 用硬物推击压力传感器，若出现脉冲则说明 压力传感器正常。
2.MWD的工作原理：
采用钻井液正脉冲的MWD的工作原理是：钻井 液从限流环与蘑菇头形成的环行空间之间流过，当 脉冲发生器工作时蘑菇头伸出，停一下，然后回到 原位，短时的蘑菇头伸缩就产生了压力脉冲。地面 上的压力传感器检测到来自井下的钻井液脉冲信息， 通过计算机处理后就得到了井斜角、方位角、工具 面角及其它信息。 正是由于这种工作方式，而导致地面的数据出来 滞后，所以在定向钻进时要求先稳定钻压然后再根 据工具面来调整钻压，只有这样才能稳定工具面。
无线随钻MWD的现场使用
鲁利华
现在由于大斜度井、水平井的施工难点 主要是轨迹控制，合理的井身剖面可以很好 地完成该井的施工任务，而轨迹控制就是要 求实际轨迹与设计诡计相符合。在钻大斜度 井、水平井时所用的主要测量工具就是无线 随钻测量系统，而我们最常用的是无线随钻 MWD。下面就无线随钻MWD的情况简单介 绍一下。
4.无线随钻仪器MWD使用时的常见故障 及排除方法：
通过这几年的无线随钻仪器MWD的使用，出 现的一些故障现象及排除方法总结如下：
无线随钻仪器在井口测试正常，但下入450米左右后， 再测试时没有信号。此现象是由于脉冲发生器胶囊缺油 而压力不够或者是由于钻杆内有东西堵塞所造成的。只 有更换脉冲发生器和检查钻杆才可以。 无线随钻仪器在井口测试正常，下钻时测试也正常，但 钻进一段距离后没有了信号。此现象大多是由于钻井液 含砂量过高而导致脉冲发生器没法工作。而钻井液含砂 量过高是由于除砂器和离心机没开造成的，必须先降低 钻井液含砂量后，再大距离活动钻具，仪器可恢复正常。 若不行则只有起钻后，冲洗换脉冲发生器才可以。
钻孔测斜仪使用方法
钻孔测斜仪使用方法钻孔测斜仪？嘿，这可是个超有用的小玩意儿呢！那这钻孔测斜仪咋用呢？第一步，在使用之前得先检查一下这个测斜仪呀，就像出门前要检查下自己的钥匙有没有带一样重要。
看看设备有没有损坏的地方，各个部件是不是都能正常工作。
要是有问题，那测出来的数据肯定就不靠谱啦，这多让人懊恼啊！第二步，把测斜仪小心地放入钻孔中。
这个过程可得谨慎着呢，就像把一个小宝贝轻轻地放进摇篮里。
放的速度要适中，不能太快，不然就像一个冒失鬼横冲直撞的，可能会碰坏测斜仪或者影响测量的准确性。
第三步，等测斜仪到达指定深度后，开始读取数据。
这时候的数据就像是宝藏一样珍贵，要认真对待。
可别马马虎虎的，要是读错了数据，哎呀，那可就像把珍珠当成石头一样傻啦。
说到安全性和稳定性。
这测斜仪在钻孔里，就像一个坚强的小战士坚守岗位。
它得有很好的稳定性，这样才能保证测量的准确性。
在使用过程中，我们也要保证它的安全，就像保护自己的眼睛一样。
如果在一些比较危险的钻孔环境里，比如说钻孔壁很不稳定的地方，更要小心操作，要是不小心把测斜仪弄丢或者弄坏在里面，那可就糟糕透顶了！应用场景可多啦。
在建筑工程里，就像是一个幕后英雄。
比如说建高楼大厦的时候，要知道地下钻孔的倾斜情况，这时候钻孔测斜仪就派上大用场啦。
它的优势很明显呢，能精确地测量出钻孔的倾斜度，就像一个精确的尺子一样。
不像一些粗略的测量方法，总是模模糊糊的。
我给你讲个实际案例吧。
有一个大型的桥梁建设工程，在打桩的时候就用到了钻孔测斜仪。
要是桩打得歪歪斜斜的，这桥还能稳固吗？肯定不行啊。
通过钻孔测斜仪准确地测量钻孔的倾斜度，施工人员能够及时调整，最后大桥稳稳地横跨在江河之上，这多让人兴奋啊！就像看着自己精心培育的花朵盛开了一样。
在我看来，钻孔测斜仪是个很棒的工具。
它操作虽然有一定的步骤和要求，但只要认真对待，就能发挥出很大的作用。
在很多工程领域都不可或缺，真的是个很厉害的小助手呢。
钻孔测斜仪的使用方法
钻孔测斜仪的使用方法嘿，朋友们！今天咱来唠唠钻孔测斜仪的使用方法，这玩意儿可神奇啦！你看啊，钻孔测斜仪就像是一个特别厉害的“侦探”，专门去探测那些我们肉眼看不到的地下秘密。
想象一下，它就像一个勇敢的探险家，钻进深深的孔洞里，一点点地给我们带回珍贵的信息。
在使用钻孔测斜仪之前呢，咱得先把准备工作做好。
就像你要出门远足，得先检查下鞋子合不合脚，背包里东西带齐了没。
咱得检查下测斜仪的各个部件是不是都完好无损呀，电池有没有电呀，可别到时候关键时刻掉链子。
然后呢，就是要把它小心翼翼地放进钻孔里啦。
这可不能马虎，得轻拿轻放，就跟对待宝贝似的。
放进去之后呀，它就开始工作啦。
它会慢慢地在孔里移动，一边移动一边收集数据，就像个勤劳的小蜜蜂。
这时候你可能会问啦，那怎么知道它收集的数据准不准呢？嘿嘿，这就需要我们时不时地校对一下啦。
就跟你走路时不时得看看地图，确定下自己走的对不对一个道理。
要是发现数据有点不对劲，那可得赶紧调整，可不能让它“跑偏”了呀。
等它收集完数据后，我们就可以把它取出来啦。
取出来的时候也得小心哦，别磕着碰着它了。
然后呢，就可以看看它给我们带来了哪些有趣的信息。
哎呀，你说这钻孔测斜仪是不是很有意思呀？它能让我们了解到地下那些神秘的情况。
有了它，我们就像是有了一双能穿透地下的眼睛，多厉害呀！使用钻孔测斜仪的过程中，可别嫌麻烦，每个步骤都得认真对待。
就像做饭一样，每一步都做好了，最后才能做出美味的菜肴。
要是哪一步马虎了，那可能最后的结果就不那么理想啦。
而且呀，我们还得爱护它，定期给它做做保养，让它能一直为我们好好工作。
可不能把它用坏了就扔一边不管啦，那多浪费呀！总之呢，钻孔测斜仪是个很有用的工具，我们要好好利用它，让它为我们的工作和研究发挥最大的作用。
大家都记住怎么用了吧？赶紧去试试吧！。
海兰无线随钻测斜仪操作规范
海兰无线随钻测斜仪操作规范操作规范如下：1.测斜仪的安装a.在安装测斜仪前，必须检查设备的工作状态和完整性，确保其不受损坏。
b.在安装测斜仪时，必须确保其位置稳定，并且与钻井工具和其他测井工具的连接正确紧固，以防止振动和松脱。
2.校准测斜仪a.在使用之前，必须对测斜仪进行校准。
校准包括水平校准和方位角校准。
b.水平校准是通过将测斜仪放置在水平位置，然后调整测斜仪上的气泡来实现的。
c.方位角校准是将测斜仪朝向已知方位角的参考点，然后调整测斜仪上的读数，使之与参考点的方位角一致。
3.测斜仪的操作a.在进行测斜操作之前，必须确保测斜仪和钻具之间的通信连接正常，以保证数据传输的准确性。
b.测斜仪应根据操作人员的指示进行旋转和倾斜。
在操作过程中，应避免突然变化和过大的力，以免对测斜仪造成损坏。
c.在测斜操作结束后，必须将测斜仪从钻具上拆卸下来，并进行适当的清洁和保养，以确保下次使用时仪器的正常工作。
4.数据记录和处理a.测斜操作结束后，必须将测得的倾角和方位角数据记录下来，并确保数据的准确性和完整性。
b.数据处理包括数据的导出、存储和分析。
可以使用计算机软件进行数据处理，以便更好地分析和解释测量结果。
5.安全问题a.在操作过程中，必须严格遵守相关安全规程和操作指导，以确保工作人员的安全。
b.在安装和拆卸测斜仪时，应注意防止意外伤害和设备损坏。
c.在测斜操作过程中，应特别注意操作人员的个人安全，避免发生滑倒、碰撞和切伤等危险情况。
通过严格遵守海兰无线随钻测斜仪的操作规范，可以确保测量结果的准确性和安全性。
同时，在操作过程中要根据实际情况灵活运用，做好仪器的维护和保养工作，以延长设备的使用寿命。
无线随钻测量操作指南
七
8 进入测试菜单选项进行脉冲测试，仔细观察测试过程看其是否按设置 内容运行，若无异常则记录测试参数后退出。 9 退出MWD软件，关闭安全电源箱电源，去除数据传输电缆，安装打捞 头，再次检查脉冲发生器是否能正常工作。若正常则可入井使用。 井下仪器的井口操作： 1 测量工程师协助定向工程师进行仪器高边的测量：定向工程师根据实 际井眼轨迹的情况选择钻进方式(采用转盘或井下动力钻具钻进)及钻具组 合，在采用转盘钻进时应在定向接头以下的钻具中连接钻具回压凡尔，同 时井队应准备相应的钻具转换接头。基本钻具结构是：钻头 +井下动力钻 具(回压凡尔)+转换接头+定向接头+无磁钻铤2根+钻铤 +钻杆(含钻杆滤清 器)+方钻杆。 1.1 将连接并紧扣后的定向接头及弯螺杆或弯接头的高边（刻度）标记线 起出转盘面至能观察到的位置。 1.2 过定向接头的顶丝中点作一垂线，测量其与弯接头或弯螺杆高边标记 线之间的角度差。 1.3 测量时，从上往下看，OTF=仪器高边的投影线顺时针方向旋转到螺杆 或弯接头高边标记线的弧长×360度÷螺杆或弯接头的周长。 2 测量仪器的座键操作 2.1 井下仪器连接完成后将引鞋护帽戴在引鞋上，并把 J型短节连接到打 捞头上，然后将井下仪器抬到钻台坡道前。 2.2 把J型短节的绳套挂在气动绞车的吊钩上，再将仪器缓慢吊起，仪器 工程师必须站在仪器串的一侧并用双手扶住引鞋的上部，不能让引鞋在地 面上滑行，以免损坏蘑菇头。 2.3 仪器串放入无磁钻铤前应把引鞋护帽摘下，再将仪器缓慢放入无磁钻 铤内，如果使用橡胶式扶正器，下放过程中要在扶正翼的端面抹上润滑油 。 2.4 当连接J型短节的扶正器即将放入无磁钻铤内时应停止下放，用井口 限位器固定井下仪器串，然后下放仪器使之座在无磁钻铤上进行转换操作 。 2.5 把J型短节取下，用气动绞车吊起MWD井下仪器串的投放杆并接在打捞 头上将仪器吊起。 2.6 将井口限位器取下，下放仪器串到定向接头内进行座键。 2.7 确认仪器已座键后旋转投放杆使之从打捞头上脱开，然后将投放杆吊 出。 3 浅层测试 3.1 浅层测试时由测量工程师在钻台上指导司钻进行测试操作，仪器工程 师在工作间内作好相关记录。 3.2 井下仪器下出套管或近100 米左右即可将钻杆滤清器放入方钻杆下端 的钻杆内，然后连接方钻杆。 3.3 开泵进行浅层测试，观察泵压显示情况。 3.4 在泵压显示正常的情况下，在远程终端或计算机窗口上注意观察脉冲 信号的波形，并可连续测出井斜、方位、工具面等全组数据以判断测斜仪 器是否正常，否则需要起出仪器进行检查或更换部件, 仪器工程师及时记 录测试情况。 4 下钻过程中的注意事项： 在下钻过程中司钻应控制下钻速度，并按操作规程及时挂水刹车或电磁刹 车，每下入15至20柱钻具应接方钻杆灌满一次泥浆 (接方钻杆前应将钻杆 滤清器放入井口的钻杆水眼内)，通过循环泥浆观察仪器是否正常工作。
MWD仪器使用注项
仪器使用注意事项一、使用与操作㈠、井下仪器部分：1、首先准备好要用的仪器，记下仪器的编号，以便统计使用时间和状态。
2、探管、电池和驱动器相映的与探管扶正器、泵开泵关震动监测短节和驱动器扶正器连接时，应注意他们之间的15针插排，小心对接，对接时不能用太大力。
对接好后要用内六角螺钉固定，上螺钉之前要在螺钉上点少许242胶（胶点多的话拆卸时会造成麻烦）。
然后上好软线，探管接10芯转10芯，电池接10芯转4芯，驱动器接4芯转4芯软线(连接前检查软线的屏蔽，插头是否有损坏)。
仪器放入抗压管时应先把抗压管内部清理干净，有O行圈的部分要涂抹硅脂。
（一般探管和驱动器以在出厂时装好，以上步骤主要针对电池）3、在仪器整体连接前要进行以下测试：①用电池加载盒连10芯转4芯软线测试电池是否正常。
指数: 电压+17V和–17V电流>150mA②流量开关测试盒与接好电池后的泵开泵关震动监测短节连接，并用串口线接好电脑。
打开mwd_v14软件，测试泵开泵关震动监测短节。
软件使用：打开mwd_v14软件，点击通信栏里的实时测量通信（F3）。
正常指示：用仪器护帽敲击震动短节靠近螺纹部分。
10秒时震动开关基线跳起，停止敲击后10秒基线降回基线。
（此时电池如还未放入抗压桶内的话，敲击时一定注意泵开泵关震动监测短接与电池连接处，将它放稳或用手扶助，不能让它抖动。
）③将探管与接好电池的泵开泵关监测短节连接，用并口测试盒接10芯转10芯软线与电池连接。
并口线连好电脑，打开PMWD（无线随钻测斜仪）软件。
用并口盒上开关泵开关模拟测试探管功能，看发码是否正常。
并口盒上有两个指示灯，分别为开泵信号灯和发码信号灯。
（探管在接上电池一分钟后打开并口盒上的开关泵开关，开泵信号灯亮起，10秒发H码、52秒发全测量HSC XXX XXX XXX ……尾码是6，从SC算起共24个码。
全测量发完后发工具面状态，发码为SXX3（5）XX。
④拧下尾椎，用角差测试盒连接探管扶正器下端的10芯插头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15
263820-1
笔记本计算机
2台
16
263820-2
接口箱
3台
17
413436
司钻读出器电缆
2卷
18
120152223
防爆箱-压力传感器线
3根
19
120156314
电话线提拉绳
1根
20
120158275
PCD电话线
4根
21
412833
脉冲器测试盒
2台
22
856369
脉冲发生器测试线
2根
23
120155746
3只
6
120158064
探管状态设置线
4根
7
120156461
接口箱-探管测试线
4根
8
ss.852545
PC-接口箱线
4根
9
260051-1
电子狗
2只
10
263280-2
PCDWD软件
2套
11
120156514
压力传感器电缆
2卷
12
852546
并口线
2根
13
接口箱电源线
5根
14
120174880
防爆箱电源线
4个
64
120152593
导流环
4个
65
120155777
工具箱
6个
66
120156053
鱼颈卡环
25个
67
120156206
限流环承座卡
25个
68
120155868
限流环1.800″
2个
69
120156503
限流环1.775″
4个
70
120155867
限流环1.750″
4个
71
120170114
限流环承座
下部钻具结构下入井内1
在测量到正确的测量数据或观察到明显的脉冲信号后，继续下钻
13.4
设置井下探管数据传输率为0.5Hz。
方位在
对测点的测量
记录
填写施工记录。
13.5
磁性工具面静惯量：－1～1
重力总量G（总值）：0.985～1.050
地磁倾角（DIP）：
大地磁场强度（MAG）：
当无磁钻铤不足时，应采用校正方位数据
4套
154
120152202
底环
4个
155
底环橡胶弹簧螺丝
8个
156
120156204
保护筒支架
4个
157
120142976
组装架
1个
158
120164150
起拔器
1个
159
120165881
流管总成（650）
2套
160
120158342
探管
2根
161
120156548
悬挂短节(650)
2根
附 录 B
8个
33
120156521
"O"环125
8个
34
120155660
"O"环030
8个
35
120155661
"O"环032
8个
表A.1（续）
序号
编 号
名 称
数量
36
12015563
"O"环141
8个
37
120156363
扶正器卸具
2套
38
120152607
扶正器3.00″
24个
39
120158252
电话线保护筒
4个
79
120156289
定位器
2个
80
120156500
月牙扳手3/8″PIN4″
3个
81
120158135
脉冲器维修包
16包
82
403504
立管接头
1个
83
204652
链钳
4把
84
120141594
注油枪
2把
85
120142105
注油环
2个
86
120150539
鲤鱼钳
4个
87
120155768
C型扳手（活头）
13.6
组装另一套井下仪器备用。
对每趟钻的施工都要有详细记录，
全井施工完毕，
正确填写仪器工作记录表格，
核查各系统配件的数量及性能
14
14.1
检查井下钻具。
检查浮阀阀门。
取出
14.2
取出井下仪器，准备拆卸。
依次
14.3
检查扶正器、冲管、探管有无冲蚀并做好记录。
拆卸冲管总成。检查冲管内壁的耐磨套有无严重冲蚀及破裂并记录。
水平泡
4个
98
120150575
除锈剂
2支
99
101394869
电子清洗剂
2支
100
120150708
丝扣油
2桶
101
120155767
Ｏ环油
12桶
102
10134955
电烙铁
2把
103
120150821
焊锡丝
2卷
104
101314593
电烙铁
2把
105
120140319
尖嘴钳
2把
106
101290065
拔线钳
2把
107
120150542
偏口钳
2把
108
120150636
平口改刀（大）
2把
109
平口改刀（小）
2把
110
120143101
十字改刀
2把
111
120143111
六方扳手（大）
2把
112
120153556
六方扳手（小）
2把
表A.1（续）
序号
编 号
名 称
数量
113
120143095
凿子
2把
114
120140309
卷尺
2只
115
120143093
接头尺
2把
116
冲子
2把
117
120142103
真空硅脂
2支
118
120139921
厌氧胶
2支
119
120152233
耐磨套拆卸工具
1套
120
120143277
力矩扳手
2把
121
120152462
2.3m卷尺
2把
122
钢锯
1把
123
防水胶带
8卷
124
拆卸脉冲发生器总成。检查脉冲发生器本体及配件有无严重冲蚀及损坏并记录。
清洁
测试探管和脉冲发生器，然后将脉冲发生器和探管装箱。
清洗、保养井下仪器配件。
14.4
关闭操作室一切仪器电源。
拆卸
拆卸地面仪器并装箱。
拆卸压力传感器、司钻阅读器并收回。
回收各种电缆线
回收钻杆滤清器、弹簧串、垫片和2″挡板。
将所有仪器、配件、工具放置好，提前做好运输的准备
"O"环036
8个
56
120151769
"O"环229
8个
57
120152720
"O"环339
8个
58
120156320
流管弹簧卡锁
4个
59
120163966
蘑菇头
6个
60
120167035
护盖HUB
2个
61
120167098
定子27°
2个
62
120167097
定子42°
2个
63
120167037
转子
13
13.1
泥浆含沙量
离心机、除沙器、除泥器运行良好。
泵上水良好，空气包压力为立管压力的30%
提供连续
13.2
协助、监督井队配置下井钻具。
将悬挂短节安全坐于井口，井下仪器总成坐入悬挂短节内。
在井下仪器上部的悬挂短节内放置弹簧串、垫片及2″挡板，将悬挂短节与上部钻具连接。
在井口准确测量工具面偏移量。
13.3
本规程适用于 SPERRY-SUN公司生产的MK VI正脉冲无线随钻测量仪350系统、650系统MWD测量仪器进行的测量施工。
12
12.1
仪器配备
记录现场有关基本数据：施工井地理位置、地磁倾角、磁场强度、磁偏角、地温梯度。
了解井深、井温、井眼尺寸、以及钻具组合、水眼内径、钻井液性能、钻井液类型及
准备好MWD施工所用的钻具
4个
40
120156235
无磁定向护帽
3个
41
120156307
脉冲器护丝
1个4212015 Nhomakorabea252"O"环218
119个
43
120155662
"O"环031 扶正器上轴承套
44个
44
120155704
"O"环033
8个
45
120156333
滤网座
2个
46
120155576
小滤网
2个
47
120142214
15.4
井下工具出井后，应对井下工具进行探伤检查，准备下次施工。
附 录 A
（资料性附录）
