卡套式接头安装方法
卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
卡套式接头安装方法
卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
卡套接头安装要求
卡套式管接头的安装要求鉴于目前市场反映的我公司采煤机泵箱上采用硬管和卡套接头联接处漏油的问题，总装配分公司为保证安装质量，提高分公司内钳工技能水平，特制定“卡套式管接头的安装要求”。
一、卡套接头概述卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
见下图卡套式管接头的密封原理：卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封；卡套的内刃口嵌入钢管外壁，在钢管的外壁压出一个闭口环槽，形成切入式密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部也紧抱钢管形成一道抵触密封。
二、卡套接头的装配流程及安装注意事项1、锯下合适长度的无缝钢管，按照图纸要求进行弯形，并去除端口毛刺，倒角0.2×45°。
注：钢管端面要与轴线垂直，角度公差不大于0.5度。
如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3、预安装：在预装配接头体螺纹和卡套（接触锥面）上涂上润滑油，把钢管插入接头体，使管子端面抵住接头体台阶（钢管一定要插到底）并画上记号，用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管（保证钢管不跟转），这个转折点可以通过拧紧力矩的增加感受到（压力点）。
5、达到压力点后，再将螺母拧紧1/4至1/2圈。
6、将预装接头拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。
卡套可以稍微旋转，但不能轴向移动。
7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。
注：所有的卡套接头安装前都要保证零件无损坏且清洁。
卡套式接头与卡套式管接头安装步骤
卡套式接头与卡套式管接头安装步骤卡套式接头与卡套式管接头安装步骤一、卡套式接头安装方法：1,锯下合适长度的无缝钢管，去除端口处毛刺。
管子端面要与轴线垂直，角度公差不大于0.5 °。
如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2，把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3，在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母4，拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到（压力点）。
5，达到压力点后，再将压紧螺母拧紧1/2圈。
6，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。
卡套可以稍旋转，但不能轴向推移。
7，最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
二、卡套接头安装须知：卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净，接管口处一定要打磨平整，表面不能有毛刺和凹凸面。
而且接管与卡套接头嵌入部位不应有弯曲现象，不然会导致卡套接头与钢管的连接处有泄漏的现象。
连接的卡套接头两端的钢管最好采用统材质的管子，可有效防止泄漏。
钢管嵌入卡套接头体以后，开始紧固卡套力度的力度也不宜过大，应循序渐进的将卡套拧止螺纹尾部或2/3处，在有扳手将卡套紧固一下即可。
卡套式管接头-是适用介质：油、水、气等非腐蚀性或腐蚀性介质的，密封管接头，配用铝塑管的规格要求比较灵活，与管道连接后，具有连接牢靠、密封性能好等特点，因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用；也适用于各种机械工程、机床设备等液压传动管路。
三卡套式管接头制造标准：1、卡套式端直通管接头(GB/T 3733-2008)2、卡套式锥螺纹直通管接头(GB/T 3734-2008)3、卡套式端直通长管接头(GB/T 3735-2008)4、卡套式锥螺纹长管接头(GB/T 3736-2008)5、卡套式直通管接头(GB/T 3737-2008)6、扩口式弯通管接头(GB/T 5630-2008)7、扩口式可调向端弯通管接头(GB/T 5631-2008)8、扩口式组合弯通管接头(GB/T 5632-2008)9、扩口式可调向端三通管接头(GB/T 5633-2008)10、扩口式组合弯通三通管接头(GB/T 5634-2008)11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)13、卡套式三通管接头(GB/T 3745-2008)14、卡套式四通管接头(GB/T 3746-2008)15、卡套式焊接管接头(GB/T 3747-2008)四、卡套式管接头安装标准：卡套式管接头具有结构简单、使用利便和不用焊接等优点。

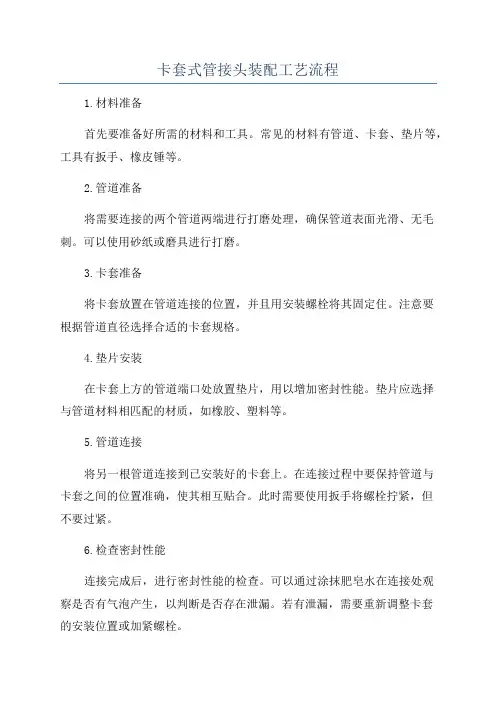

卡套式管接头装配工艺流程
卡套式管接头装配工艺流程1.材料准备首先要准备好所需的材料和工具。
常见的材料有管道、卡套、垫片等，工具有扳手、橡皮锤等。
2.管道准备将需要连接的两个管道两端进行打磨处理，确保管道表面光滑、无毛刺。
可以使用砂纸或磨具进行打磨。
3.卡套准备将卡套放置在管道连接的位置，并且用安装螺栓将其固定住。
注意要根据管道直径选择合适的卡套规格。
4.垫片安装在卡套上方的管道端口处放置垫片，用以增加密封性能。
垫片应选择与管道材料相匹配的材质，如橡胶、塑料等。
5.管道连接将另一根管道连接到已安装好的卡套上。
在连接过程中要保持管道与卡套之间的位置准确，使其相互贴合。
此时需要使用扳手将螺栓拧紧，但不要过紧。
6.检查密封性能连接完成后，进行密封性能的检查。
可以通过涂抹肥皂水在连接处观察是否有气泡产生，以判断是否存在泄漏。
若有泄漏，需要重新调整卡套的安装位置或加紧螺栓。
7.固定管道在完成连接后，需要将管道固定在适当的位置上，防止因管道重量或外力而松动。
可以使用支架或者钢丝等辅助材料进行固定。
8.防腐蚀处理根据具体使用环境的要求，对接头进行防腐蚀处理。
可以使用包套、涂层等方法，提高材料的耐腐蚀性能。
9.完善安装记录在装配完成后，应及时完善安装记录。
包括连接日期、连接人员、连接方法等信息，以便于后期维护和管理。
以上就是卡套式管接头的装配工艺流程。
在进行卡套式管接头的安装过程中，需要保持认真细致的态度，以确保装配质量。
此外，还需注意安全操作，避免因操作不当导致事故发生。
4、卡套接头安装
标准名称
卡套接头安装
标准号
发布日期
编制部门
技术部
工位技能
主技术
管工
被代替标准号
实施日期
编制
耿禄林
辅助技术
作业场地
甲板、机舱
投入人员
标检
梁远波
可选技术
使用工具和设备
除毛刺刀、预紧器、卷尺、活动扳手、螺丝、螺母
审核
梁远波
考核指标
使用劳动保护用品
手套、安全帽、工作鞋
批准
吴望文
作业顺序
管子与卡套配合间隙应小于0.2毫米
ห้องสมุดไป่ตู้作业后
1、施工现场清理
2、整理回收多余的卡套接头
3、高压管路做好内场的预装工作，预装时使用预紧器，否则预装时管子端与接头体之间临时安放厚度为1—2毫米的垫衬，预装时先旋紧一圈，船上安装再增加1/2圈。（临时垫衬仅预装时使用，以消除接头的机加工误差）
4、在管端弯曲部位安装卡套时，测量是否有二倍于螺母长度的直线段。
应避免在人孔、阀、手轮的上方敷设管路，走向应美观合理，便于维修，不影响通道。垫源管应远离电气电缆设施
作业内容与方法（包括作业示意图）
安全、环保、健康要求
质量要求
作业前
1、凡使用卡套连接的钢管、铜管，其管子表面事先应处理或清洁结束。
2、检查管子表面光洁度和椭圆度都应符合要求
3、管子的切割端与管子中心应保持垂直，严禁使用气割
作业中
1、安装钢卡套接头时，卡套的斜面、螺纹和外套螺母的斜面都应涂润滑油脂。
2、卡套螺母在旋紧前应紧顶管子，当卡套刃口切入管子外壁为起始点，作好记号再旋紧螺母11/3—11/2圈。
金属卡套式管接头装配工艺
ｌ 卡 套 式 管 接 头 介绍
卡 套 式 管 接 头 （ 简 称 卡 套 接 头 ） 有 连 接 牢 下 具
靠、 耐压 能力高 ， 耐温性 、 密封性 和 反复性 好 ， 安装 检 修方 便 、 工作 安 全 可靠 等 特点 。卡套 接 头 的工 作 原
的弊端 。 而 它 是 管 路 中 的 一 种 较 为 先 进 的 连 接
件 ， 用 于油 、 、 适 气 水等 管路连接 。
卡 套 式 管 接 头 （ 图 Ｉ 由 ３部 分 组 成 ： 头 体 、 见 ） 接
同 ２ 卡 套 接 头 的 装 配 方 向
卡套 、 螺母 。 当卡套 和螺 母 套 在钢 管 上 插入 接 头 体 后 ， 紧螺母 时 ， 旋 卡套 前 端 外侧 与 接 头体 锥 面 贴合 ，
收稿 日期 ：０ ｏ一１ ２ ２１ ｏ一 ５ 作 者简 介 ： 芳 玲 （ ９ ９一） 女 ，ｒ 师 ， 程 １７ ， ＿程 本科 。
３ ６
（） ５ 安装 。将实 际安 装 中 的接 头体 的 螺纹 涂上 润滑油 ， 不锈 钢接 头使用专 用 润滑脂 Ａ Ｗ ４ ， Ｓ ０ ０ 使用 均匀 的力转动 扳手 旋 转螺 母 ， 当感 觉 到力 矩 激增 点 时好标记 ， 着 再拧 紧 １４安 装完 毕 。完 全 安装 完 接 ／
摘 要 ： 主要 阐 述 了新 加 坡 地 铁 制 动 系统 用 卡套 式 管接 头 的 结 构特 点 、 配 工 艺 、 配 完 成 后 的 泄 装 装 漏检 查 方 法等 。 关键词 ： 地铁 ； 套 式 管接 头 ； 配 工 艺 卡 装
中 图分 类 号 ： Ｈｌ ６ Ｔ ３
文献 标 识 码 ： Ｂ
卡套管路连接及安装方法
卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。
卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可*密封的作用。
钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可*密封作用。
（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可*性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
卡套接头的安装方法和安装注意事项以及泄漏原因分析
卡套接头的安装方法和安装注意事项以及泄漏原因分析卡套接头是一种常用的管道连接元件，用于连接不同规格的管道，具有方便安装和拆卸的特点。
下面将介绍卡套接头的安装方法和注意事项，并分析其泄漏原因。
1.清理管道：在安装卡套接头之前，首先需要清理待连接的管道，确保其表面没有残留物，如锈迹、油脂等。
2.安装套管：在管道上安装套管，套管的安装位置应与卡套接头的长度匹配，并保证套管与管道之间的间隙均匀。
3.安装卡箍：将卡箍套在套管上，注意调整卡箍的位置，使其与待连接的管道对齐，并确保卡箍与套管之间的接触均匀。
4.锁紧卡箍：使用扳手或扳手榔头等工具，逐步锁紧卡箍，直到卡箍紧固到位，管道连接紧密。
5.检查连接：完成安装后，应检查卡套接头与管道的连接情况，确保连接牢固并无松动。
1.选择合适的卡套接头材质：卡套接头的材质应与管道材料相匹配，避免由于材料不匹配而引发腐蚀或泄漏等问题。
2.清洁管道：在安装之前应彻底清洁管道，以确保其表面平整和无杂质。
若管道存在锈迹或油污等，应及时清除。
3.套管长度和直径：套管的长度和直径应与待连接的管道相匹配，确保连接紧密。
若套管长度不够，可能造成连接不牢固及泄漏。
4.卡箍安装位置：卡箍的安装位置应与待连接的管道对齐，且卡箍与套管之间的接触均匀。
安装不当可能导致连接松动或不牢固。
泄漏原因分析：1.安装不当：若安装时未将卡箍紧固到位或卡箍位置不正确，可能导致连接不牢固，从而引发泄漏。
2.管道损伤：若管道表面存在损伤，如划痕、裂纹等，可能导致卡套接头无法完全密封，引发泄漏。
3.材料不匹配：若卡套接头与管道材料不匹配，可能会导致耐腐蚀性差，无法长期保持密封，从而引发泄漏。
4.过度使用强力工具：若在安装中使用过度的强力工具或过度锁紧卡箍，可能导致卡箍变形，使连接松动或破坏密封性能。
综上所述，卡套接头的正确安装方法是确保管道表面干净平整、选择合适的卡套接头材质、安装时注意卡箍位置和紧固力度，以避免泄漏的发生。
卡套式管接头的装配课件
检查管子规格、长度 是否符合要求，管子 表面是否光滑、无锈 蚀。
装配工具的准备
扳手、螺丝刀、钢丝钳、管子钳等常用工具。 卡套、密封圈、螺母、垫圈等管接头专用工具和材料。
清洁布、润滑剂等辅助工具。
装配环境的准备
确保工作区域干净、整洁，无杂物和 油污。
确保工作区域有足够的照明，便于操 作和检查。
确保工作区域的温度、湿度符合要求 ，避免在极端温度或潮湿环境下进行 装配。
该工厂对管接头装配过程中的质量控制非常严格，需要 定期进行检验和测试，确保管接头的性能和安全性。
某化工厂的卡套式管接头装配案例
耐腐蚀性要求高 防泄漏要求
该化工厂的管路系统输送的介质具有强腐蚀性，因此需 要选择具有良好耐腐蚀性能的卡套式管接头。在装配过 程中，要特别注意保护接头不受腐蚀影响。
该化工厂对管路系统的密封性能要求极高，卡套式管接 头在装配时要确保密封圈安装到位，防止介质泄漏。
卡套式管接头装配的常见问题 05 及解决方案
管子与接头配合不良
总结词
管子与接头配合不良是卡套式管接头装配过程中常见的问题之一，可能导致密封性能下降或装配失败 。
详细描述
当管子与接头尺寸不匹配或存在加工误差时，可能会出现配合不良的情况。为解决这一问题，应确保 管子与接头规格一致，并检查两者的加工精度，以确保配合紧密。
注意安全事项
在装配过程中，应采取必要的安全措施，如佩戴防护眼镜、手套等，以防止受伤 。
确保工作区域整洁，避免杂物和障碍物影响装配过程，确保工作安全。
定期维护与保养
对卡套式管接头进行定期检查和维护 ，确保其正常运转和长期使用。
根据需要，对管接头进行清洁、润滑 等保养工作，以延长其使用寿命和保 证性能。
卡套管路连接及安装方法
卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。
卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可*密封的作用。
钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可*密封作用。
（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可*性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
卡套管路连接及安装方法
卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。
卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可*密封的作用。
钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可*密封作用。
（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可*性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
卡套式管接头装配工艺流程
卡套式管接头装配工艺流程
1.材料准备：准备所需的卡套式管接头及相关配件和工具，包括卡套
式管接头、管道、密封圈、法兰等。
2.工作区域准备：在安装管道的设备或工作区域进行必要的区域准备，确保安全和方便操作。
3.清洁和检查：清洁管道和安装区域，以确保没有杂质和污垢，以及
检查接头和配件的完整性和质量。
4.安装卡套：将卡套式管接头插入管道的一端，确保卡套和管道的连
接螺纹相匹配。
5.安装法兰：在管道的另一端安装相应大小的法兰，确保连接面光洁，并使用紧固螺栓固定法兰。
6.安装密封圈：在法兰连接面上安装密封圈，确保密封圈完好无损，
并正确安装在法兰连接面上。
7.对齐和定位：根据需要调整管道和接头的位置，使法兰连接面对准，并使用定位销固定。
8.连接管道：在螺纹连接的过程中，要保持管道的轴线与法兰连接面
平行，确保螺纹正确配合。
9.螺栓紧固：使用扳手或力矩扳手按照指定的螺栓紧固力矩，将螺栓
紧固在法兰上。
10.检查和测试：完成连接后，使用检漏剂或其他方法对连接进行测试，确保连接处没有漏水或漏气。
11.完善安装：根据需要，进行后续的操作，如安装阀门、管道支架等，以完善整个管道系统。
12.记录和清理：对整个安装过程进行记录，包括接头、法兰和其他配件的规格、型号和安装日期等，最后进行清理，确保工作区域整洁。
卡套式接头安装方法
卡套式接头安装方法1.准备工作：-检查卡套式接头和管道的规格和质量是否符合要求，确保无损坏或变形。
-清理管道的端面，确保无杂物和油脂。
-准备好所需的工具和辅助设备。
2.安装卡套式接头：-首先将卡套式接头插入到管道的一端，并确保接头完全插入，不能过度或不到位。
-将接头安装到管道上，并根据接头和管道的尺寸选择适当的卡套，将其套在接头上。
-用扳手或扳手钳紧固卡套，保证卡套完全压实，但不要过度紧固，以免损坏接头或管道。
3.安装管道：-将另一端的管道插入到卡套式接头的另一侧，并确保管道完全插入，不能过度或不到位。
-如果有多个接头需要安装，重复以上步骤。
4.密封检查：-使用密封胶或密封垫圈对接头进行密封，确保密封可靠，无漏水现象。
-可以使用手触或眼观检查密封是否完好，或者使用水压试验仪进行压力测试，以确保没有漏水。
5.确认安装质量：-检查接头和管道的安装是否牢固，无松动、变形或破损现象。
-检查接头的螺纹或连接部位是否紧固，无松动现象。
6.安装完成：-安装完成后，将管道连接到所需的设备或系统中，并进行必要的调试和检测。
-如果需要拆卸，可使用扳手或扳手钳松开卡套，将管道从接头上拆下。
总结：1.注意选用合适大小和材质的卡套和密封材料，以确保连接牢固和密封可靠。
2.确保管道的端面清洁和光滑，以便顺利插入卡套和接头。
3.不要过度紧固卡套，防止损坏接头或管道。
4.安装完成后，进行密封检查和安装质量确认。
通过以上步骤的操作，可以安装卡套式接头，保证管道的连接可靠、密封性好。
在实际操作中，还需根据具体情况和要求进行调整和选择合适的安装方法。
铜管卡套接头安装方法
铜管卡套接头安装方法铜管卡套接头是一种常用的管道连接方式，具有安装简便、密封性好、耐腐蚀等优点，广泛应用于建筑、化工、医药等领域。
本文将介绍铜管卡套接头的安装方法，帮助读者更好地掌握这种管道连接方式。
一、准备工作1. 确定管道规格和种类，选择适合的卡套接头。
一般来说，铜管卡套接头适用于直径在15mm-108mm之间的铜管、不锈钢管、钢管等。
2. 准备必要的工具和材料，如扳手、钳子、切割机、砂纸、清洁剂、密封胶等。
3. 检查管道表面是否平整、无损伤、无油污等，以确保卡套接头能够紧密贴合管道表面，达到良好的密封效果。
二、安装步骤1. 切割管道使用切割机将需要连接的管道切割成所需长度。
切割后要用砂纸将管道两端打磨平整，以便卡套接头能够紧密贴合管道表面。
2. 安装卡套接头将卡套接头的两个卡箍分别套在管道两端，注意卡箍的方向应相同，即卡箍上的箭头应指向管道的同一侧。
然后将卡套接头的中间部分插入管道内部，直至卡箍与管道接触。
3. 固定卡套接头使用扳手或钳子将卡箍旋紧，直至卡箍与管道表面紧密贴合。
卡箍的旋紧顺序应从中间开始，逐渐向两端旋紧，以避免卡箍变形。
4. 涂抹密封胶在卡箍与管道接触处涂抹一层密封胶，以增加密封效果。
密封胶应均匀涂抹，不要过量，以免影响管道的流量。
5. 清洁管道在安装完成后，用清洁剂清洁管道表面，以去除多余的密封胶和灰尘等杂质。
清洁后要用干净的布擦干管道表面，以免影响管道的使用寿命。
三、注意事项1. 在安装过程中，要注意卡箍的方向，确保箭头指向同一侧，否则会影响卡箍的紧密度。
2. 卡套接头的卡箍旋紧顺序应从中间开始，逐渐向两端旋紧，以避免卡箍变形。
3. 在涂抹密封胶时，应均匀涂抹，不要过量，以免影响管道的流量。
4. 安装完成后，要用清洁剂清洁管道表面，以去除多余的密封胶和灰尘等杂质。
清洁后要用干净的布擦干管道表面，以免影响管道的使用寿命。
总之，铜管卡套接头是一种安装简便、密封性好、耐腐蚀等优点的管道连接方式，安装前要做好准备工作，按照正确的安装步骤进行操作，注意事项，以确保卡套接头的安装质量和使用寿命。
卡套式管接头使用方法
卡套式管接头使用方法
卡套式管接头是一种用于连接两根管道的工具。
其使用方法如下：
1. 确保要连接的两根管道两端光滑整齐，无毛刺或杂质。
2. 确定要使用的卡套式管接头的尺寸与管道的尺寸相匹配。
通常，卡套式管接头有两个开口，一个较大的开口用于连接较大的管道，一个较小的开口用于连接较小的管道。
3. 将卡套式管接头的较大的开口放在一根管道的端部，将较小的开口放在另一根管道的端部。
4. 用手指按住卡套式管接头的两侧，向两根管道的端部轻轻推进，直到卡套式管接头的两个开口分别完全套住两根管道。
5. 如果需要更加牢固的连接，可以使用工具如扳手或扳子将卡套式管接头拧紧。
6. 确保连接后，检查连接处是否牢固，没有漏水或松动。
需要注意的是，在使用卡套式管接头连接管道时，可以使用密封胶或密封垫圈来增加连接的密封性。
卡套接头的装配工艺
卡套接头的装配工艺一、卡套接头概述卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
见图二、卡套接头的装配工艺（1）安装工艺1、锯下合适长度的无缝钢管，去除端口毛刺。
钢管端面要与轴线垂直，角度公差不大于0.5度。
如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）。
5、达到压力点后，再将螺母拧紧1/2圈。
6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。
卡套可以稍微旋转，但不能轴向移动。
7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。
（2）重复安装所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
（3）检查可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起。
卡套不能前后滑动，但允许有轻微转动。
（4）泄漏原因1、钢管没有插到底2、螺母没有拧紧3、钢管外表面刮伤或钢管不圆。
4、钢管太硬。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【doc】金属卡套式管接头装配工艺金属卡套式管接头装配工艺
冷热工艺机车车辆工艺第1期2011年2月文章编号:1007-
6034(2011)014)0364)2
金属卡套式管接头装配工艺
程芳玲
(南车青岛四方机车车辆股份有限公司,山东青岛266111)
摘要:主要阐述了新加坡地铁制动系统用卡套式管接头的结构特点,装配工艺,装
配完成后的泄
漏检查方法等.
关键词:地铁;卡套式管接头;装配工艺
中图分类号:THl36文献标识码:B
某公司在新加坡地铁车辆制造中应客户要求, 制动系统所有的管接头采用欧洲标准规定的金属卡套式管接头.文中对此管接头的结构特点,装配工艺及泄漏检测方法作一介绍.
l卡套式管接头介绍
卡套式管接头(下简称卡套接头)具有连接牢靠,耐压能力高,耐温性,密封性和反复性好,安装检修方便,工作安全可靠等特点.卡套接头的工作原理是将钢管插入卡套内,利用卡套螺母锁紧,抵触卡套,切入管子而密封.它与钢管连接时不需焊接,有利于防火,防爆和高空作业,并能消除焊接不慎带来的弊端.而它是管路中的一种较为先进的连接件,适用于油,气,水等管路连接.
卡套式管接头(见图I)由3部分组成:接头体, 卡套,螺母.当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合, 内刃均匀地咬人无缝钢管,形成有效密封. {头体k赍螺母自钢管
图1套式管接头
套装在钢管
2卡套式管接头装配工艺
2.1对钢管的要求
(1)钢管符合EN10216—5标准.
(2)锯下合适长度的无缝钢管,去除端口毛刺收稿日期:201o一1o一25
作者简介:程芳玲(1979一),女,_r程师,本科. 36
允许的倒角为0.2×45..
(3)钢管端面要与轴线垂直,角度公差不大于 0.5..
(4)如果钢管需要折弯,则钢管端面至弯曲部位的直线段长度不能少于2倍螺
母的长度. (5)管路保持清洁,避免杂质流入管路系统. 2.2手动装配卡套接头
(1)把螺母和卡套套在无缝钢管上.注意螺母和卡套的方向,不要装反,见图2.
同2卡套接头的装配方向
(2)在预装配接头体螺纹和卡套上涂上润滑油,.NIROMONT润滑胶和NIROMONT
润滑液,2种以1:1比例混合后使用.把钢管插入接头体(钢管一
定要插到底),用手旋紧螺母.
(3)用扳手把螺母拧紧5/4圈.
(4)松开螺母,做卡套预装检查:检查卡套刃口的嵌入情况,可见的突起带必须
填满卡套前端的空
问;刃口前隆起饱满,均匀,没有卷边断裂;卡套允许径向转动,轴向允许轻微蹿动,蹿动间隙保持在0.3 mm以下.确认刃口前长度符合表1.预装检验合格后方可
进行正式安装.
(5)安装.将实际安装中的接头体的螺纹涂上润滑油,不锈钢接头使用专用润滑脂ASW040,使用均匀的力转动扳手旋转螺母,当感觉到力矩激增点时好标记,接着再拧紧1/4安装完毕.完全安装完程芳玲金属卡套式管接头装配工艺成后,在螺母和钢管上打上防松标记.
生泄漏,允许再稍做旋紧.
表1刃口前长度
如果接头产2.4使用VOMO预装体装配卡套接头直径
2.3使用预装机装配卡套接头
(1)卡套式管接头的预装是最重要的环节,直接影响到密封的可靠性.可以使用Parker预装机. (2)预装时,应尽量保持管子与预装模具头的同轴度,若管子偏斜
过大也会造成密封失效. (3)根据待预压管路直径规格选择相应的模具,预装体安装在活塞杆接口位置,用弹簧卡定位, 靠板放置在设备槽内,将u型开口向上,安装后牢靠,预装机模具安装见图3.
图3预装机安装模具
(4)根据管路直径调节压力值,新加坡地铁使用的卡套类型为EO型,根据预装
机上的压力值明细,找出对应的压力值,通过"压力设定"显示调整压力,将其压力调整至对应管径压力值,见表2. 表2预装压力值
VOMO预装体需定期检查,每个工作日开始时检查1次,每装50个卡套检查1次,如内锥磨损,变形会造成批量装配的报废.用内锥量规检查VOMO 内锥,量规平面若低于内锥,则VOMO预装体不合格,必须更换.除了用量规检查外,还应用肉眼检查
内锥的其他变形,损坏.
把VOMO预装体夹紧在台虎钳上,螺纹涂以少量润滑油,把螺母,卡套依次套上
钢管,注意卡套的安装不能反向.安装方向见图2.然后把螺母拧到 VOMO预装体上,用手拧紧,把钢管压紧,保证管端与VOMO预装体接触.用扳手把螺母拧紧5/4圈,
确保正确的拧紧圈数,必须在螺母和钢管上做好标记,松开螺母检查卡套刃口前钢
管被刃口切人处, 隆起部分的材料应堆积刃口前,如果切入不深,则应稍稍再拧紧.
3试验
采用上述工艺方法预装的管路,需要采用(880 ?】0)kPa的高压风进行保压试验,确保制动系统管路的密封性.如果有泄漏现象,则可能是由以下原因造成:
(1)钢管没有插到底.
(2)螺母没有拧紧.
(3)钢管外表面刮伤或钢管圆度超差.
(4)钢管过硬.
(5)连接管路时,管路遭受到过大的侧向力. 连接管路时,应避免使其受到侧向力,并且应一次性紧好,避免多次拆卸,否则也会使密封性能变弱. 出现泄漏情况时,可再次把螺母手动拧紧.若拧紧后仍然有问题,必须报废卡套和钢管,重新进行预装和装配.
4结束语
经过试验,选用符合标准的管路以及按照正确的装配工艺进行装配,可以满足(880?10)kPa,5 min的高压风保压试验,制动管路系统泄漏量小于 10kPa.目前已在
2列车上安装使用了该管接头, 效果良好.-
(编辑:唐源)
37
666694O?27
3333344466
33336l567l 2222232245 m。
