安装操作步骤流程：一、新建工程双击软件图标—>新建工程—>否—>输入xx办公楼安装算量—>在查找范围选工程文件保存路径—>选择定额名称—>选择输出模式：清单模式，实物量按定额规则计算—>选择清单名称—>下一步—>根据工程需要，设置楼层属性—>下一步—二、>打开——三、—>识别！为层隐藏）——>鼠标右键确认——>设置标注图层格式为“DN”——>设置合并间距600，安装高度按工程实际输入——>点击快捷菜单的“喷淋管径”——>选择管径的危险级别和确认管径配喷淋头的个数——>确认——>框选整个图形——鼠标右键确认——检查识别出来的管径和图纸是否一致。
如果不一致——>选择不一致的管径右键“构建查询”进行修改（识别管径也可以修改）。
识别附件识别——>识别附件——>在弹出图库管理里选择需要识别的附件设备——>在识别菜单下部选择识别过的系统类型为“消防-喷淋”系统，回路编号：PL-1——>设置安装高度——>点击“提取”——>选择图纸中的附件设备——>鼠标右键确认——>确定插入点——>右键确认——>框选图纸，把所有同类型的附件>确认——>在图纸>右键—>识别系统——>弹出电气设备连立管设置——>设置完毕点击确定——>点击实体图层后面的——>选择图中的管线图层——>右键确认——>设置管线属性——>选择编号属性列表中对应的回路——>在图上选择相应的回路电线——>右键确认。
每个回路识别跟以上一样。
注意：识别系统时，管线会自动搜索管线周边一定范围内和管线系统类型相同的设备，并自动生成垂直管进行连接，但是对于电气设备来说，在多个设备集中在一个相对狭小的区域时往往会造成错误连接，所以识别完成之后要实时的检查设备连接的正确性。
斯维尔算量教程
目录1. 概述 (9)1.1本书的使用 (10)1.1.1 本书内容 (10)1.1.2 术语解释 (11)1.2入门知识 (12)1.2.1 必备知识 (12)1.2.2 软硬件环境 (12)1.2.3 安装和启动 (13)1.2.4 TH-3DM工作流程 (13)1.3用户界面 (14)1.3.1菜单 (15)1.3.2 右键菜单 (16)1.3.3 命令栏按钮 (16)1.3.4 导航器 (16)1.3.5 布置选择及修改快捷按钮(简称“快捷按钮”) (18)1.3.6 模型视口 (18)1.3.7 工程设置 (19)1.4图档组织 (23)1.4.1 图形元素 (23)1.4.2 图形编辑 (23)1.4.3 视图表现 (24)1.5定义编号 (24)1.5.1界面工具 (24)1.5.2属性页面 (30)1.5.3做法页面 (32)2. 建筑 (39)2.1轴网的创建和编辑 (40)2.1.1 绘制轴网 (40)2.1.2 移动轴网 (44)2.1.3 修改轴网 (45)2.1.4 合并轴网 (46)2.1.5 隐显轴网 (46)2.1.6 上锁轴网 (47)2.1.7 选排轴号 (47)2.1.8 自排轴号 (49)2.1.9轴号变位 (50)2.1.10 轴号刷新 (51)2.1.11 删除轴号 (52)2.1.12 删除尺寸标注 (53)2.1.13绘制辅轴 (53)2.1.14 弧形辅轴 (54)2.1.15 平行辅轴 (56)2.1.18 线性标注 (59)2.1.19 角度标注 (59)2.1.20 对齐标注 (60)2.1.21 识别轴网 (60)2.2柱子的创建和编辑 (62)2.2.1 柱体布置 (62)2.2.2 识别柱、暗柱 (64)2.3墙体的创建和编辑 (67)2.3.1 墙体布置 (67)2.3.2 识别砼墙 (77)2.3.3 识别砌体墙 (78)2.4梁体的创建和编辑 (80)2.4.1 梁体布置 (80)2.4.2 识别梁体 (85)2.5板体的创建和编辑 (87)2.5.1 板体布置 (87)2.5.2 识别板筋 (88)2.6门窗的创建和编辑 (88)2.6.1 门窗布置 (88)2.6.2 识别门窗 (94)2.7板洞的创建和编辑 (95)2.7.1 板洞布置 (95)2.8梯段的创建和编辑 (96)2.8.1 梯段布置 (96)3. 管线 (98)3.1管道的创建和编辑 (99)3.1.1 创建管道 (99)3.1.2 编辑管道 (104)3.1.3 识别管道 (106)3.1.4 识别立管系统图 (111)3.1.5 轴测图转换 (113)3.2风管的创建和编辑 (116)3.2.1 创建风管 (116)3.2.2 编辑风管 (117)3.2.3 识别风管 (118)3.3地热盘管的创建和编辑 (119)3.2.1 创建地热盘管 (119)3.3.2 编辑地热盘管 (119)3.4柔性软风管创建和编辑 (120)3.4.1 创建柔性软风管 (120)3.5电线创建和编辑 (120)3.5.1 创建电线 (120)3.5.2 编辑电线 (121)3.5.3 识别电线 (121)3.6.2 编辑配管 (121)3.6.3 识别配管 (121)3.7电缆创建和编辑 (122)3.7.1 创建电缆 (122)3.7.2 编辑电缆 (123)3.7.3 识别电缆 (123)3.8管线编号创建和编辑 (123)3.8.1 创建管线编号 (123)3.8.2 编辑电线配管 (125)3.8.3 识别管线编号 (125)3.9系统编号创建和编辑 (126)3.9.1创建系统编号 (126)3.9.2 编辑系统编号 (126)3.9.3 识别系统编号 (127)CAD系统图1 (127)CAD系统图2 (130)3.9.4 识别编号 (132)3.10线槽创建和编辑 (132)3.10.1 创建线槽 (132)3.10.2 编辑线槽 (132)3.10.3 识别线槽 (133)3.11桥架创建和编辑 (133)3.11.1 创建桥架 (133)3.11.2 编辑桥架 (133)3.11.3 识别桥架 (133)3.12母线创建和编辑 (133)3.12.1 创建母线 (133)3.12.2 编辑母线 (134)3.12.3 识别母线 (134)3.13防雷线创建和编辑 (134)3.13.1 创建防雷线 (134)3.13.2 编辑防雷线 (134)3.13.3 识别防雷线 (134)3.14多管绘制 (134)3.15跨层桥架 (136)3.16管沟土方 (137)3.16.1 创建管沟 (137)3.16.2 编辑管沟 (137)3.17电缆沟土方 (137)3.17.1 创建电缆沟 (137)3.17.2 编辑电缆沟 (138)3.18灯带 (138)3.18.1 创建灯带 (138)3.19.1 创建剔槽 (138)3.19.2 编辑剔槽 (139)3.20冷媒管 (139)3.20.1 创建冷媒管 (139)3.20.2 编辑冷媒管 (141)4. 设备 (142)4.1水泵 (143)4.1.1创建水泵 (143)4.1.2编辑水泵 (145)4.1.3识别水泵 (145)4.2喷淋头 (146)4.2.1创建喷淋头 (146)4.2.2编辑喷淋头 (148)4.2.3识别喷淋头 (148)4.3散热器 (148)4.3.1创建散热器 (148)4.3.2编辑散热器 (148)4.3.3识别散热器 (148)4.4识别材料表 (148)4.5设备布置命令一览表 (152)5. 附件 (154)5.1管道阀门 (155)5.1.1管道阀门的创建 (155)5.1.2 管道阀门的编辑 (155)5.1.3 识别管道阀门 (155)5.2管道法兰 (155)5.2.1 管道法兰的创建 (155)5.2.2 管道法兰的编辑 (158)5.2.3 识别管道法兰 (158)5.3管道仪表 (158)5.3.1 管道仪表的创建 (158)5.3.2 管道仪表的编辑 (159)5.3.3 识别管道仪表 (159)5.4套管 (159)5.4.1 套管的创建 (159)5.4.2 套管的编辑 (160)5.4.3 识别套管 (160)5.5管道支架 (160)5.5.1 管道支架的创建 (160)5.5.2 管道支架的编辑 (161)5.5.3 识别管道支架 (161)5.6其它附件 (161)5.6.1 其它附件的创建 (161)5.7风管阀门 (162)5.7.1 风管阀门的创建 (162)5.7.2 风管阀门的编辑 (162)5.7.3 识别风管阀门 (162)5.8风管法兰 (162)5.8.1 风管法兰的创建 (162)5.8.2 风管法兰的编辑 (162)5.8.3 识别风管法兰 (163)5.9风管支吊架 (163)5.9.1 风管支吊架创建 (163)5.9.2风管支吊架的编辑 (163)5.9.3识别风管支吊架 (163)5.10线槽支吊架 (163)5.10.1 线槽支吊架创建 (163)5.10.2 线槽支吊架的编辑 (164)5.10.3 识别线槽支吊架 (164)5.11桥架支吊架 (164)5.11.1 桥架支吊架创建 (164)5.11.2 桥架支吊架的编辑 (164)5.11.3 识别桥架支吊架 (164)5.12接线盒 (165)5.12.1 接线盒创建 (165)5.12.2接线盒的编辑 (166)5.12.3识别接线盒 (166)5.13穿刺线夹 (166)5.13.1 穿刺线夹创建 (166)5.13.2穿刺线夹的编辑 (169)5.13.3识别穿刺线夹 (169)6. 其它 (170)6.1点 (171)6.2线 (171)6.3面 (171)6.4路径曲面 (172)7. 图纸 (173)7.1导入图纸 (174)7.2图片导入 (175)7.3管理图纸 (175)7.4分解图纸 (176)7.5缩放图纸 (176)7.6清空图纸 (177)7.7图层控制 (177)7.8图层管理 (178)7.9全开图层 (179)7.12底图褪色 (180)7.13恢复褪色 (181)7.14过滤选择 (181)7.15查找替换 (182)7.16相同替换 (183)7.17文字合并 (183)7.18文字炸开 (185)8. 辅助功能 (187)8.1设备连管道 (189)8.2设备连风管 (190)8.3设备连管线 (192)8.4绕梁调整 (195)8.5交叉立管 (196)8.6交线断开 (196)8.7喷淋管径 (196)8.8转换上下喷 (198)8.9管坡修改 (199)8.10风管连接 (200)8.11管连风口 (202)8.12管线互配 (203)8.13桥架配线 (206)8.15散连立管 (209)8.16散连管线 (210)8.17立连干管 (210)8.18选跨越管 (210)8.19系统类型 (211)8.20回路编号 (212)8.21分组编号 (212)8.22材质库 (213)8.23图库管理 (214)8.24增加接口 (217)8.25沟槽卡箍设置 (218)8.26风管设置 (222)8.27敷设方式设置 (222)8.28电气合管 (223)8.29管线合并 (224)8.30消连立管 (225)8.31消连管道 (229)8.32虚拟桥架 (231)8.33高度调整框 (233)8.34管线连灯带 (234)8.35设备高度调整 (235)8.36放坡系数设置 (235)8.36管沟宽度设置 (236)9. CAD操作 (238)9.1撤销 (240)9.2恢复 (240)9.3复制 (240)9.4属性匹配 (240)9.5删除 (242)9.6移动 (243)9.7镜像 (243)9.8旋转 (243)9.9偏移 (243)9.10延伸 (244)9.11修剪 (244)9.12打断 (244)9.13倒角 (245)9.14圆角 (245)9.15合并 (245)9.16对齐 (246)10. 构件管理 (247)10.1定义编号 (248)10.2构件管理 (248)10.2.1 图形管理 (248)10.2.2 零星管理 (249)10.3拷贝楼层 (253)10.4构件查询 (256)10.5构件筛选 (256)10.6编号修改 (258)10.7复制做法 (259)10.8删除做法 (260)10.9做法维护 (260)10.10清单维护 (262)10.11定额维护 (263)11. 视图 (264)11.1多层组合 (265)11.2构件显示 (266)11.3构件辨色 (267)11.4隐藏构件 (269)11.5图形刷新 (270)11.6属性图示 (270)11.7属性浮示 (271)11.8CAD视图转屏 (272)11.9CAD界面 (273)11.12标注标高 (275)12. 工具 (276)12.1查询面积 (278)12.2查询距离 (278)12.3计算工具 (278)12.4捕捉设置 (278)12.5系统选项 (278)12.6算量选项 (281)12.6.1 工程量输出 (281)12.6.2 计算规则 (283)12.6.3 构件颜色 (284)12.6.4 属性显示 (286)12.6.5 构件选项 (287)12.6.6构件关联 (287)13. 报表 (289)13.1图形检查 (290)13.2回路核查 (292)13.3快速核量 (295)13.4漏项检查 (296)13.5三箱设置 (296)13.6分析、统计 (297)13.7预览统计 (299)13.7.1预览统计 (299)13.7.2 浏览统计内挂做法 (303)13.8报表 (305)13.8.1 报表设计 (305)13.9自动套做法 (311)13.9.1 做法模板编制 (312)13.9.2 编辑自动判断条件 (313)13.10手工算量 (314)13.10.1 项目列表区 (315)13.10.2 创建工程区 (317)14. 图量对比 (324)14.1图纸对比 (325)14.2工程对比 (325)15. 碰撞检查 (329)1. 概述本章内容包括⏹本书的使用⏹入门知识⏹用户界面⏹图档组织⏹定义编号本章详尽阐述安装算量软件TH-3DM(简称3DM)的相关理念和软件约定，这些知识对于您学习和掌握3DM是不可缺少的，请仔细阅读。
斯维尔安装算量几个常见问题
安装算量使用中的几个常见问题许多用户在使用“安装算量”软件的时候，经常会问些相同的问题，而这些问题很多时候是由于操作不当引起的，以下总结了几个较具代表性的问题，对其进行说明。
一、“喷淋管径”命令【喷淋管径】命令,在消防工程预算中用的最多、也能为我们提高工作效率的就是此命令。
由于有些消防工程图纸中，消防水管上没有标明管径规格，只是在设计说明中列出一个喷头用DN25的水管，二个喷头用DN32的水管等等，我们在计算水管工程量时如果将规格标注在图上再来计算不仅速度慢，又不方便，这就需要有一个自动根据喷头数量自动判定水管的规格。

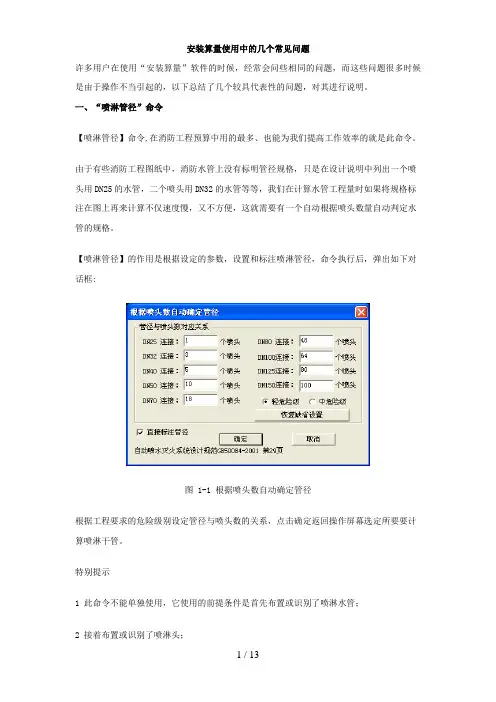

【喷淋管径】的作用是根据设定的参数，设置和标注喷淋管径，命令执行后，弹出如下对话框:图 1-1 根据喷头数自动确定管径根据工程要求的危险级别设定管径与喷头数的关系，点击确定返回操作屏幕选定所要要计算喷淋干管。
特别提示1 此命令不能单独使用，它使用的前提条件是首先布置或识别了喷淋水管；2 接着布置或识别了喷淋头；3 如果喷淋头与喷淋水管不在同一标高，还必须要用【设备连管】命令将竖直方向的水管相连；4 最后才能用喷淋管径命令根据每段水管上连接的喷头数量自动判定水管管径。
也就是使用此命令的前提条件是喷淋头及喷淋水管一定要存在，且喷淋头与喷淋水管相连接，否则软件无法自动判定，如下图。
图 1-2 喷头与水平管的连接二、“水管识别”命令中的“合并间距”对话框“水管识别”命令中的“合并间距”对话框,很多时候可以灵活应用。
例如，在喷淋水管系统中，有些主管的安装标高较低，当它与其他支管在平面空间上交叉时，在CAD的图面上是用断线来表达的：如下图。
图 2-1 主管的断线表示这时如果“合并间距”设置的值比较小，识别生成的水管将是断开的。
但是如果合并间距设得过大，我们又怕有些本不应该连起来的水管误连接在一起。
此时，我们可以先用一个较小的合并间距将支管先识别出来。
然后再用“过滤选择”命令将主管过滤出来，删除后再设一个较大的“合并间距”，和一个低于支管的标高再将主管识别出来，此时水管就连接在一起了。
【精品】斯维尔安装算量快速入门.
斯维尔安装算量2010快速入门.识别建模操作流程操作原则把握以识别为主，手动布置为辅，灵活运用软件。
在无法识别的时候，利用手动布置，迅速建模。
斯维尔三维算量软件能够高效的完成识别框架柱、暗柱及梁体梁钢筋。
操作步骤1、导入设计图方法一：点击图纸菜单导入设计图，把楼层框架柱及配筋图导入算量界面，任意指定一点即可。
适用范围：施工图纸是分散开，一张一张的独立CAD图形文件方法二：将施工图利用CAD打开，在CAD里面将所需图纸选中执行一道爆破命令（x）,再复制（ctrl+c）,切换到算量界面，粘贴图纸（ctrl+v）适用范围：施工图纸为整体图纸，即一个CAD 图形文件里面有很多张图纸完成上述步骤后，若导进的CAD图纸在算量软件里面无法完全显示，例如没有标注没有钢筋信息文字等等。
则执行菜单图纸---全开图层命令，将隐藏的CAD图层显示出来。
2、对齐设计图将导进图纸，与复制的轴网进行对齐，利用CAD命令m对齐即可 3、识别设计图框架柱：执行菜单“识别-识别柱体”，第一步“提取”，根据软件命令栏提示“选择柱边线”，选择柱边线，检查是否全部选择完毕（是不是全部消失了），右键确定。
第二步提取：在提取柱边线下面还有一个提取，点击此“提取”，根据软件命令栏提示“选择集中标注线”，则点击框架柱延伸出来的那根标注线，选择完之后，右键确定即可。
可观察到标注线的颜色发生了变化，则标注线识别成功完成上两步提取之后方可进行柱体识别。
方法一：第二种点选识别，将鼠标移至柱体内部左键点击一下，则识别成功，此方法适用于较为复杂的柱体；方法二：第三种框选识别，直接从右边一次性框选多个柱体进行识别，适用于较为规范的框架柱进行多个柱体识别。
方法三：手选边线识别，根据命令栏提示，一一选中该柱体的各条边线右键确定识别。
该方法适用于前2种无法解决的异性框架柱体。
识别框架柱时需注意：若设计图纸里面有钢筋大样图，最好不予识别，在提取的时候也忽略这些独立的大样图图层，在识别完除去大样图的所有柱体之后，利用手动布置完成这类大样图的建模。
清华斯维尔安装量算工程实例高级教程
02 安装量算基础
量算基本概念
量算定义
量算是根据施工图纸对工程量进行计算的过程，是工程预算和施工 组织设计的基础。
量算对象
量算的对象包括建筑、安装、市政、园林等各个领域的工程量，如 土方、钢筋、混凝土、管道等。
量算意义
量算是工程造价和施工组织设计的基础，是确定工程预算和施工计划 的重要依据，对合理控制工程成本和工期具有重要意义。
01
02
03
工业厂房概述
工业厂房通常规模较大， 设备众多，其安装量算需 要更加精确和专业。
计算规则
根据工业厂房的生产工艺、 设备布置等因素，制定详 细的工程量计算规则。
实例操作
以某工业厂房为例，演示 如何进行工业厂房的安装 量算，包括处理大型模型、 进行设备统计等操作。
04 高级技巧与优化
高级量算技巧
量算技术将与大数据、云计算 等先进技术相结合，提高数据 处理能力和效率。
量算技术将更加注重与实际工 程的结合，为解决实际问题提 供更加有效的解决方案。
如何持续提高量算能力
1
不断学习和掌握新的量算技术和方法，保持与时 俱进。
2
加强与实际工程的结合，通过实践不断提高量算 能力。
3
积极参与量算相关的培训和交流活动，与其他专 业人士共同学习和进步。
实例二：商业楼安装量算
商业楼概述
商业楼通常包括商场、办公楼等， 其安装量算涉及的专业更多，计 算更为复杂。
计算规则
根据商业楼的用途、楼层功能等因 素，制定相应的工程量计算规则。
实例操作
以某商业楼为例，演示如何进行商 业楼的安装量算，包括建立复杂模 型、设置多专业协同计算等操作。
实例三：工业厂房安装量算
广龙斯维尔三维算量培训教材
三维算量软件 (2)第一章概述 (2)第一节算量思路 (2)一. 算量思路 (2)二、钢筋工程量计算思路 (4)三、算量流程 (4)第二节实例工程概况 (6)第二章实例操作 (7)第一节识别、布置轴网 (7)一、新建工程 (7)第二节布置轴网 (9)一、导入设计图 (9)二、识别、布置轴网 (10)第三节布置独基 (12)一、布置独基 (12)二、布置独基钢筋 (13)第四节柱体布置 (15)一、识别、布置柱 (15)二、识别布置柱体钢筋 (16)第五节识别、布置条基 (19)一、识别布置条基 (19)二、识别、布置条基钢筋 (21)第六节拷贝楼层 (22)第七节墙体和门窗布置 (23)一、识别、布置墙体和门窗 (23)二、墙钢筋布置 (26)第八节梁体布置 (27)第九节布置板体 (27)一、板体布置 (27)二、识别、布置板钢筋 (27)三、板筋布置 (29)第十节楼梯布置 (30)一、楼梯布置 (30)二、楼梯钢筋布置 (34)第十一节屋面布置 (36)一、布置屋面 (36)第十二节装饰布置 (37)第十三节做法 (40)第十四节构件查询和修改 (42)第十五节核对构件、核对钢筋 (43)第十六节分析统计 (45)第十七节报表输出 (47)第十八节其他功能 (50)广西建设工程交流一群：11896751 （500人超级群，已满）广西建设工程交流二群：76732226南宁建设工程交流一群：7306638玉林建设工程交流一群：8806928群主：刘宗亮加群请注明姓名和单位，一人只能加一个群！三维算量软件第一章概述第一节算量思路一. 算量思路手工算量时，即要读图，提取数据，又要熟悉当地计算规则，分析构件之间的关系，提取扣减量。
例如计算砌体墙体积工程量，手工计算时，常先按轴线净长减去柱子所占的宽度得出墙体长度，乘以墙高计算出墙面积，扣减墙上单个面积大于0.3㎡的门窗、孔洞，再乘以墙厚得到墙的体积，之后扣减过梁等的体积。
电气专业算量知识培训课件
为电气专业的施工、预算、计划等提供准确的工程量数据， 有助于提高施工效率、降低成本、合理安排资源。
电气专业算量的基本原则
准确性原则
保证算量的准确性，是算量工作最基本的原则。
及时性原则
算量工作要及时进行，以便及时发现问题并处理 。
全面性原则
对图纸进行全面的算量，不遗漏任何一个可能的 工程量。
电气专业算量的流程
收集资料
收集相关电气图纸、设备清单等资料。
检查和校核
对计算结果进行检查和校核，确保准确性 。
制定计划
根据图纸和清单制定详细的算量计划。
逐项计算
根据算量计划逐项计算，并记录详细的过 程和结果。
选择算量软件
根据需要选择合适的算量软件，如 AutoCAD、Excel等。
电气专业算量的注意事项
3
照明工程
包括灯具、开关、插座等设备的数量、型号、 规格以及安装方式。
弱电工程的算量
通信网络工程
有线电视工程
安全防范工程
包括各种通信设备的数量、型号、规 格以及安装方式，如电话交换机、路 由器等。
包括有线电视设备的数量、型号、规 格以及安装方式，如卫星电视接收器 、有线电视分配器等。
包括各种监控设备、报警设备等设备 的数量、型号、规格以及安装方式， 如摄像头、入侵报警器等。
01
Excel常见问题及解 决方法
Excel算量时容易出现格式错误、计算证工具等。
02
AutoCAD常见问题 及解决方法
AutoCAD算量时常常遇到图纸识别错 误、宏或程序编写错误等问题。解决 方法包括使用正确的识别方法和编写 技巧、参考相关教程和资料等。
注意图纸和清单的准确性
安装算量斯维尔培训教程幻灯片PPT
选取管道图层，标注 图层及系统类型，修改 属性值，根据命令栏提 示，单项选择或框选界 面中需要识别的给水线， 右键，水管就被识别了， 识别成功的管线变为了
绿色。
假设是构件识别后，构件名称的显示会显的界面 较乱，点击工具栏“视图〞命令下的【属性图示】，
弹出选取实体类型对话框。
选取需要隐藏的构件， 在构件类型前的 “ 〞打√，点击
安装算量斯维尔培训教程幻灯片 PPT
本PPT课件仅供学习交流使用 请学习完毕自行删除
本PPT课件仅供学习交流使用 请学习完毕自行删除
本PPT课件仅供学习交流使用 请学习完毕自行删除
目录
安装算量3DM2021-HIGH软件简介 安装算量3DM2021-HIGH软件主要功能 操作流程 实例工程简介 计算内容 实例工程操作讲解
点击识别系统中的 框：
系统编号按钮，弹出对话
❖ 选择“可选的回路编号〞及“可选的线和管〞，双击为选中编号，右键 为编辑维护新增，可以编辑回路编号，回路管线，编辑好后，
❖ 添加到电线配管参数配置，然后点击添加回路即可。
❖ 系统编号是一个带有回路编号的电线配管组合构件，在识别或编辑时要 注意不同的回路要选择不同的系统编号。此外对于同一回路中电线根数 不同的情况下在此处不处理，识别完毕后通过管线互配命令进展调整。
称，标高，层高等设置好〔假 设有楼层表，可直接识别〕， 点击【下一步】按钮，弹出【 工程设置：工程特征】对话框 ，在工程设置对话框中，将电 气、水暖、通风的属性值设置 好， 点击【完成】按钮，软件
进入操作界面.
1.2插入电子图
点击屏幕菜单中的【图纸】按钮→“导入设计 图〞按钮，将“一至四层电气〞文件名选亮显 ，选好文件后点击【翻开】按钮，这时“一至
