机柜知识(1).
通信机柜知识点总结
通信机柜知识点总结一、通信机柜概述通信机柜是用于存放和管理通信设备的一种设备，通常用于数据中心、机房、电信基站等场所。
通信机柜不仅可以保护通信设备，还可以提供良好的散热、防尘和防水功能，保证设备的正常运行。
通信机柜通常由机柜框架、扇门、侧板、连接件和配件等组成。
这些组成部分都在一定程度上保障了通信设备的安全和稳定运行。
二、通信机柜的种类通信机柜的种类有很多，主要包括壁挂式通信机柜、地柜式通信机柜、网络机柜、服务器机柜等。
不同类型的通信机柜适用于不同的场景，用户可以根据自己的需求选择合适的机柜。
1. 壁挂式通信机柜壁挂式通信机柜通常用于空间较小的场所，可以挂在墙上，节省了地面空间。
这种机柜适用于家庭、小型办公室等场所。
2. 地柜式通信机柜地柜式通信机柜通常用于数据中心、机房等较大空间的场所，可以放置大量的通信设备。
这种机柜对设备的密封性和散热性要求较高，能够保障设备的安全运行。
3. 网络机柜网络机柜适用于存放网络设备，如交换机、路由器等。
这种机柜一般拥有优良的散热设计和布线管理功能，能够提供良好的网络环境。
4. 服务器机柜服务器机柜通常用于存放服务器设备，如机架式服务器、存储设备等。
这种机柜一般拥有较大的空间和良好的散热设计，能够满足服务器设备的要求。
以上是通信机柜的主要种类，用户可以根据自己的需求选择合适的机柜类型。
三、通信机柜的选购要点选择合适的通信机柜对于保障通信设备的安全和稳定运行至关重要。
在选购通信机柜时，用户需要注意以下几个要点。
1. 机柜的大小机柜的大小通常由机柜的高度、宽度和深度三个参数组成。
用户需要根据自己的实际需求选择合适的机柜大小。
如果空间比较狭小，可以选择壁挂式通信机柜或者较小尺寸的机柜；如果空间比较宽敞，可以选择地柜式通信机柜或者较大尺寸的机柜。
2. 机柜的散热性能通信设备在运行过程中会产生大量的热量，如果散热不良会影响设备的正常运行。
因此，用户在选购机柜时需要注意机柜的散热性能，确保可以有效地散热。
机柜培训资料
机柜培训资料机柜培训资料（一）机柜是数据中心中的重要组成部分，它承载着各种网络设备，保障着数据中心的正常运行。
在机柜培训中，我们需要了解机柜的基本概念、结构和操作规范，以保证机柜的使用和维护的安全可靠。
本文将为大家介绍机柜的基本知识和相关注意事项。
一、机柜的基本概念机柜是用来安装和存放各种网络设备和服务器设备的金属结构，它以方便安装、拆卸、更新和维护设备为设计目标。
机柜通常由金属框架、前门、背板、侧板、可调节的安装架和配线槽等部分组成。
机柜的尺寸通常按照19英寸的国际标准设计，并具有标准的高度单位。
二、机柜的组成部分1. 金属框架：机柜的金属框架通常由四个立柱和若干个横梁组成，用来支撑机柜的整体结构。
2. 侧板：机柜的侧板是机柜的背板和前门之间的两块板状结构，它用来固定机柜的侧面，保证机柜的整体稳定性。
3. 前门：机柜的前门通常是由金属材料制成的，用来遮挡机柜的前部，保护机柜内部设备。
4. 背板：机柜的背板位于机柜的背部，用来封闭机柜的背部，防止灰尘和杂物进入机柜内部。
5. 安装架：机柜的安装架是位于机柜内部的可调节架子，用来安装和支撑设备，方便设备的安装和拆卸。
6. 配线槽：机柜的配线槽位于机柜的一侧或两侧，用来进行设备之间的布线和配线，保持机柜内部的整洁。
三、机柜的操作规范1. 机柜的安装：在安装机柜之前，需要确定机柜的位置和放置要求，同时要注意机柜的通风和散热问题。
安装机柜时，要确保机柜的四个脚均平稳地放在地面上，避免因不平衡而导致机柜的晃动和倾斜。
2. 设备的安装：在机柜内安装设备时，需要根据设备的尺寸和重量进行合理的安装，在安装过程中，应注意设备之间的间距和通风空间，避免过于密集或过于拥挤，影响设备的正常工作和散热。
3. 连接线的布线：在机柜内布线时，应尽量减少线缆的交叉和纠缠，保持线缆的整洁和有序。
同时，还要注意布线的长度和接口的选择，避免出现信号干扰或线缆损坏的情况。
4. 设备的维护：机柜的维护包括定期清理机柜内部的灰尘和杂物，检查设备和线缆的连接状态，以及定期进行设备的维修和更换。
标准机柜尺寸
标准机柜尺寸在网络通信设备的安装中，机柜是一个非常重要的设备，它不仅可以有效地保护设备，还可以提高设备的使用效率。
而了解标准机柜尺寸对于选择合适的机柜也是非常重要的。
本文将介绍标准机柜尺寸的相关知识，帮助读者更好地了解和选择适合自己需求的机柜。
首先，标准机柜的高度通常是42U，1U的高度为44.45mm。
这样计算下来，标准机柜的高度约为1950mm。
当然，也有一些非标准的机柜高度，比如矮一些的24U机柜和高一些的45U机柜，但是在实际应用中，42U的机柜是最为常见的。
其次，标准机柜的宽度通常为600mm或者800mm。
这两种宽度的机柜在市场上都比较常见，选择哪种宽度主要取决于安装的设备尺寸以及安装空间的大小。
需要注意的是，机柜的宽度一般是固定的，所以在选择机柜的时候需要根据实际情况进行合理选择。
再次，标准机柜的深度通常为600mm或者800mm。
同样，这两种深度的机柜在市场上都比较常见。
在选择机柜深度的时候，需要考虑安装设备的深度以及机房的空间大小。
如果安装的设备比较深，那么就需要选择深一点的机柜，以确保设备安装进去之后不会超出机柜的范围。
另外，标准机柜的材质通常是冷轧钢板，这种材质不仅结实耐用，而且具有很好的防腐蚀性能。
此外，机柜的门也有不同的选择，有玻璃门、钢化玻璃门、网状门等，根据不同的需求可以选择不同类型的门。
最后，标准机柜的配件也非常重要，比如电源插座、风扇、线槽等配件。
这些配件可以为机柜提供更好的使用体验，比如电源插座可以方便设备的供电，风扇可以保持机柜内部的通风，线槽可以整理设备的线缆，使整个机柜看起来更加整洁。
总的来说，了解标准机柜尺寸对于选择合适的机柜非常重要。
在选择机柜的时候，需要考虑机柜的高度、宽度、深度以及材质等因素，以及配件的选择。
只有选择合适的机柜，才能更好地保护设备，提高设备的使用效率。
希望本文能够帮助读者更好地了解标准机柜尺寸，选择到适合自己需求的机柜。
弱电机柜知识
弱电机柜知识通常的规范机柜也即是指咱们平常所见到的19英寸规范机柜，如今的大多工程级的设备的面板宽度都是运用了19英寸的巨细规范，也正因为如此，19英寸的机柜就也成了一种天然的规范机柜。
关于规范机柜咱们晓得，其实布局也不得很杂乱，通常主机柜的根本结构、内部支撑体系、还有电源及散热体系组件等。
之所以要规则效劳器的尺度，是为了使效劳器坚持恰当的尺度以便放在铁质或铝质的机架上。
机架上有固定效劳器的螺孔，以便它能与效劳器的螺孔对上号，再用螺丝加以固定好，以便利装置每一部效劳器所需求的空间。
规则的尺度是效劳器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。
因为宽为19英寸，所以有时也将满意这一规则的机架称为“19英寸机架”。
厚度以4.445cm为根本单位，1U即是4.445cm。
具体的尺度巨细规范如下图所示：42U机柜尺度多少？其实都是差不多的相同疑问，这个类型的也是归于19英寸规范机柜，可是前面仅仅多42U罢了，19英寸规范机柜内设备装置所占高度用一个特别单位"U"表明，1U=44.45mm。
运用19英寸规范机柜的设备面板通常都是按n个U的规范制作，42U的话即是内部运用空间能够到达42U，咱们能够依据设备的多少来挑选，咱们图腾机柜有18U22U27U32U37U42U47U的柜子可供我们挑选。
机柜是怎么定义它的尺度的呢?下面咱们来看一下详细的介绍吧，期望对咱们在挑选机柜时能够有所协助。
机柜尺寸说明咱们一般所说效劳器的“U”是一种表明效劳器外部尺度的单位，是Unit的缩略语，由作为业界集体的美国电子工业协会(EIA)决议。
之所以要规则效劳器的尺度，是为了使效劳器坚持恰当的尺度以便放在铁质或铝质机架上。
规则的尺度是效劳器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。
因为宽为19英寸，所以也将满意这一规则的机架称为“19英寸机架”，而这一尺度正是机架式效劳器的宽度。

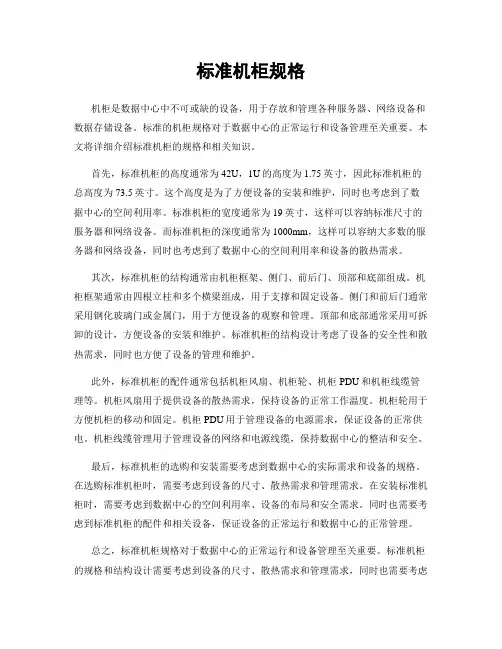

标准机柜规格
标准机柜规格机柜是数据中心中不可或缺的设备，用于存放和管理各种服务器、网络设备和数据存储设备。
标准的机柜规格对于数据中心的正常运行和设备管理至关重要。
本文将详细介绍标准机柜的规格和相关知识。
首先，标准机柜的高度通常为42U，1U的高度为1.75英寸，因此标准机柜的总高度为73.5英寸。
这个高度是为了方便设备的安装和维护，同时也考虑到了数据中心的空间利用率。
标准机柜的宽度通常为19英寸，这样可以容纳标准尺寸的服务器和网络设备。
而标准机柜的深度通常为1000mm，这样可以容纳大多数的服务器和网络设备，同时也考虑到了数据中心的空间利用率和设备的散热需求。
其次，标准机柜的结构通常由机柜框架、侧门、前后门、顶部和底部组成。
机柜框架通常由四根立柱和多个横梁组成，用于支撑和固定设备。
侧门和前后门通常采用钢化玻璃门或金属门，用于方便设备的观察和管理。
顶部和底部通常采用可拆卸的设计，方便设备的安装和维护。
标准机柜的结构设计考虑了设备的安全性和散热需求，同时也方便了设备的管理和维护。
此外，标准机柜的配件通常包括机柜风扇、机柜轮、机柜PDU和机柜线缆管理等。
机柜风扇用于提供设备的散热需求，保持设备的正常工作温度。
机柜轮用于方便机柜的移动和固定。
机柜PDU用于管理设备的电源需求，保证设备的正常供电。
机柜线缆管理用于管理设备的网络和电源线缆，保持数据中心的整洁和安全。
最后，标准机柜的选购和安装需要考虑到数据中心的实际需求和设备的规格。
在选购标准机柜时，需要考虑到设备的尺寸、散热需求和管理需求。
在安装标准机柜时，需要考虑到数据中心的空间利用率、设备的布局和安全需求。
同时也需要考虑到标准机柜的配件和相关设备，保证设备的正常运行和数据中心的正常管理。
总之，标准机柜规格对于数据中心的正常运行和设备管理至关重要。
标准机柜的规格和结构设计需要考虑到设备的尺寸、散热需求和管理需求，同时也需要考虑到数据中心的空间利用率和安全需求。
正确选购和安装标准机柜，可以保证设备的正常运行和数据中心的正常管理。
钣金机柜知识点总结
钣金机柜知识点总结一、概述钣金机柜是一种用于存放、维护和管理电子设备的框架式设备，通常用于数据中心、机房等场所。
它在保护设备的同时，也能有效地管理设备的布局和布线，确保设备安全稳定地运行。
钣金机柜主要由门板、顶板、底板、侧板、前后支撑柱、中框柱、活动螺丝、风扇等部件组成。
二、钣金机柜的结构1. 门板：钣金机柜的门板通常是由金属材料制成，具有防护性能，使设备在运行时不易遭受外界物体的影响。
2. 顶板和底板：顶板和底板是机柜的重要组成部分，它们支撑整个机柜的结构，并起到封闭和保护设备的作用。
3. 侧板：侧板是连接门板和中框柱的部件，具有辅助支撑和保护设备的作用。
4. 前后支撑柱：前后支撑柱是机柜的主要支撑结构，承担着承重和支撑的作用，同时也起到固定设备的作用。
5. 中框柱：中框柱是机柜的骨架，连接着前后支撑柱，使整个机柜的结构更加稳固。
6. 活动螺丝：活动螺丝连接着机柜的各个部件，起到固定和稳固机柜整体结构的作用。
7. 风扇：风扇是用于散热的设备，安装在机柜内部，能够有效地调节设备的温度，保证设备在运行中的稳定性。
三、钣金机柜的优势1. 保护性能好：钣金机柜采用金属材料制成，具有较好的防护性能，可以保护设备免受外界物体的影响。
2. 空间利用率高：钣金机柜采用垂直结构，可以更好地利用设备空间，实现设备的集中布局和布线。
3. 设备管理方便：钣金机柜结构合理，可以对设备进行有效的管理和维护，方便进行故障排除和维修。
4. 散热性能好：钣金机柜内部可以安装风扇等散热设备，利于调节设备的温度，保证设备的正常运行。
四、钣金机柜的分类1. 根据用途分类：（1）通信机柜：用于存放和管理通信设备，如交换机、路由器、集线器等。
（2）服务器机柜：用于存放和管理服务器设备，如小型机、台式机、工作站等。
（3）网络机柜：用于存放和管理网络设备，如硬盘存储器、光纤交换机、光纤路由器等。
2. 根据规格大小分类：（1）19英寸机柜：是一种标准尺寸的机柜，通常用于存放和管理服务器设备。
网络柜基础知识
服务器机柜知识服务器机柜大小调整知识的须知：可根据服务器机柜内热源酌情配通风孔通风面积服务器机柜有不少于柜门面积的70%，能提供最佳的水平空气流通电子元件、服务器机柜的器件和机械零件与部件，使其构成一个整体的安装箱存放路由器交换机显示器配丝架等等的东西，工程上用的比较多。
服务器机柜一般情况下:网络机柜的深小于等于800mm,深大于等于800mm。
网络机柜应便可通过在本柜内加装制冷设增加机柜进口冷风的进风量。
机柜冷却器，解决机柜内部的局部过热问题。
用于安装机柜中的19"标准设备。
服务器机柜是用于安装机架式服务器使用。
盲板用于遮挡19"标准机柜内的空余位置等用途，规盲板为1U、2U两主要是用于扩展机柜内的安装空间之用，可根据设备大小自由调整。
安装和拆卸非常方便适用于19”大小计算机键盘。
服务器机柜技术性能的变化：这是服务器机柜仅次于系统级的一级组装。
服务器机柜不具备封闭结构的机柜称为机架具有良好的技术性能。
服务器机柜结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离。
一般服务器机柜具有长方体的外形，落地放置。
它为电子设备正常工作提供相适应的环境和安全防护。
通风散热等性能。
此外，应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。
服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。
服务器机柜前置式硬盘的优点及特性：在服务器机柜上，由于需要非常高的存储性能，服务器机柜根本不能满足这样的需求，而SCSI接口硬盘与IDE硬盘相比，服务器机柜具有读写速度更快、寻道时间更短、数据缓存更大等优点，被广泛的应用于服务器当中。
一般服务器机柜都会使用这种窄边设计的光驱，因为如果是使用普通的光驱，是无法满足机箱的空间大部分机架服务器的硬盘都是前置式的，连服务器时都会为硬盘设计一个开关，在折卸硬盘时我们只需轻轻扣动开关，将开关打开后就可以将硬盘抽出。
机房知识点总结
机房知识点总结一、机房概述机房是指专门用于存放和管理大型计算机设备及相关设备的建筑空间，它通常包括机柜、服务器、网络设备、冷却设备等。
机房通常需要保证环境的恒定和稳定，以确保设备的正常运行。
机房的设计和管理是非常重要的，这不仅关系到设备的安全和运行，也关系到整个网络系统的稳定性和性能。
二、机房环境1. 温度控制机房内的设备通常需要在一个稳定的温度范围内运行，一般情况下，机房的温度应保持在20-25摄氏度之间。
如果温度过高会导致设备性能下降甚至损坏，而温度过低也会影响设备的正常运行。
因此，机房通常需要配备空调设备来控制室内温度。
2. 湿度控制除了温度外，机房内的湿度也是需要控制的。
过高或过低的湿度都会对设备造成不利影响。
一般来说，机房的湿度应保持在40%-60%之间，通过加湿器或者除湿器来控制室内湿度。
3. 电力供应机房内的设备通常需要大量的电力供应，因此机房的电力需求是非常大的。
机房通常需要备用发电机以保证设备的稳定运行，遇到停电情况时能够维持设备的正常运行。
4. 网络连接机房内的设备都需要连接到网络中，因此机房内的网络连接是非常重要的。
机房内需要具备充足的网络带宽以保证设备之间的通信畅通，同时也需要做好网络安全防护工作，以保护设备不受到恶意攻击。
5. 设备布局机房内设备的布局也是非常重要的，通常需要考虑设备之间的空间和散热情况，以保证设备在稳定的环境下运行。
三、机房设备1. 服务器服务器是机房中最核心的设备之一，它承担着存储和处理数据的任务。
根据不同的需求，机房可能会配置不同类型的服务器，例如Web服务器、数据库服务器等。
2. 网络设备网络设备包括交换机、路由器、防火墙等，它们承担着网络数据传输和安全防护的任务。
3. 存储设备存储设备用于存储大量的数据，包括硬盘阵列、磁带库等。
4. 冷却设备冷却设备包括空调、散热风扇等，用于控制机房内的温度。
5. 电源设备电源设备包括UPS、发电机等，用于保证设备在停电情况下能够正常运行。
网络机柜知识
19英寸标准机柜尺寸表首先需要知道的是（1）U是一种表示服务器外部尺寸的单位，是unit的缩略语，1U＝1.75英寸＝44.45毫米（2）1U之间有3孔，中孔为中心，两远孔间距31.75，两边安装柱之间距离为465（3）规定的尺寸是服务器的宽（48.26cm=19英寸）与高（4.445cm的倍数）。
由于宽为19英寸，所以也将满足这一规定的机架称为“19英寸机架”。
厚度以4.445cm为基本单位，1U就是4.445cm。
具体如下表：请看下面说明标准机柜广泛应用于计算机网络设备、有无线通讯器材、电子设备的叠放，机柜具有增强电磁屏蔽、削弱设备工作噪音、减少设备地面面积占用的优点，对于一些高档机柜，还具备空气过滤功能，提高精密设备工作环境质量。
很多工程级的设备的面板宽度都采用 19 寸，所以 19 寸的机柜是最常见的一种标准机柜。
19 寸标准机柜的种类和样式非常多，也有进口和国产之分，价格和性能差距也非常明显。
同样尺寸不同档次的机柜价格可能相差数倍之多。
用户选购标准机柜要根据安装堆放器材的具体情况和预算综合选择合适的产品。
标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统、通风系统。
标准机柜根据组装形式和材料选用的不同，可以分成很多性能和价格档次。
19 寸标准机柜外型有宽度、高度、深度三个常规指标。
虽然对于 19 寸面板设备安装宽度为 465.1mm ，但机柜的物理宽度常见的产品为600mm 和 800mm 两种。
高度一般从0.32-- 2.0M，一般机柜尺寸包括有：0.32米，0.45米，0.6米，1.0米，1.2米，1.4米，1.6米，1.8米，2.0米等。
根据柜内设备的多少和统一格调而定。
机柜的深度一般从 350mm-1000mm ，根据柜内设备的尺寸而定，通常厂商也可以定制特殊深度的产品，常见的成品 19 寸机柜深度为 500mm 、 600mm 、 700mm 、800mm 。
19 寸标准机柜内设备安装所占高度用一个特殊单位 "U" 表示， 1U=44.45mm 。
标准机柜的尺寸
标准机柜的尺寸标准机柜是指符合国际标准的机柜，其尺寸通常是统一的，以便于设备的安装和维护。
标准机柜的尺寸对于机房设计和设备选型都具有重要意义。
下面我们将详细介绍标准机柜的尺寸及其相关知识。
首先，标准机柜的高度一般为42U，即42个标准的“U”尺寸单元。
每个“U”尺寸单元的高度为44.45mm（1.75英寸）。
因此，标准机柜的总高度约为2000mm（78.74英寸）。
这样的高度设计可以满足大多数设备的安装需求，同时也便于机柜的堆叠和布局。
其次，标准机柜的宽度通常为600mm（23.62英寸）或者800mm （31.5英寸）。
这样的宽度设计可以容纳不同尺寸的设备，并且便于机柜之间的通道和布局。
在实际应用中，根据机房的大小和设备的类型，可以选择不同宽度的标准机柜来满足需求。
再次，标准机柜的深度一般为600mm（23.62英寸）或者800mm （31.5英寸）。
这样的深度设计可以容纳大多数服务器、网络设备和存储设备，同时也留有足够的空间来保证设备的散热和维护。
对于特殊尺寸的设备，也可以选择深度更大的定制机柜来安装。
除了以上的基本尺寸外，标准机柜还有一些衍生的尺寸，比如半高机柜、宽机柜等。
半高机柜的高度为22U，宽度和深度与标准机柜相同，适用于安装较少设备的场景。
宽机柜的宽度为800mm （31.5英寸）或者1000mm（39.37英寸），适用于一些特殊尺寸较大的设备或者需要更宽通道的场景。
总的来说，标准机柜的尺寸设计是经过充分考虑和实践验证的，可以满足大多数机房的需求。
在选择标准机柜时，需要根据实际情况来确定高度、宽度和深度，以便最大限度地满足设备的安装和维护需求。
同时，还需要注意标准机柜的承重能力、散热设计和防尘防水等功能，以保证设备的安全运行和延长使用寿命。
综上所述，标准机柜的尺寸是机房设计和设备选型中至关重要的一环，合理选择标准机柜的尺寸可以有效提高机房的利用率和设备的运行效率。
希望本文对您有所帮助，谢谢阅读！。
管理计算机机房必备知识
管理计算机机房必备知识计算机机房是现代组织机构中不可或缺的重要设备空间，承载着重要的信息技术设备。
为了保证计算机机房的正常运行和安全性，管理员需要掌握一些必备的知识。
本文将介绍管理计算机机房必备的知识和技能要求。
一、机房环境管理1.温度和湿度控制为了保证服务器和其他计算设备的正常运行，机房内的温度和湿度需要得到合理的控制。
通常，温度应保持在22至24摄氏度之间，湿度控制在40%至60%之间。
2.通风设施机房需要良好的通风设施，以确保空气流通，避免尘埃和热量的积聚。
定期检查和维护通风设施，保持其畅通。
3.防尘措施机房是密封环境，但依然难免会有灰尘进入。
定期对机房进行清洁，清除灰尘，保持设备的运行效果。
4.电力供应机房需要稳定的电力供应，为设备提供持续的电力。
同时，应安装过载保护设备，以防止电力波动和短路损坏设备。
二、设备管理1.设备布局合理的设备布局可以提高机房利用率和工作效率。
根据设备类型和功耗进行分类和布置，合理利用机架和机柜空间。
2.设备标识和记录对机房内的设备进行标识和记录，确保设备的唯一性和可追踪性。
标明设备的型号、序列号、使用日期等信息，方便管理和维护。
3.设备维护和保养定期检查设备的状态和运行情况，及时发现并解决问题。
保证设备的正常运行和寿命。
4.设备清单和备件管理建立设备清单和备件管理系统，记录机房中的设备和备用件的详细信息，以便更好地管理和维护。
三、安全管理1.物理安全机房必须建立严格的物理安全措施，包括访问控制、监控和报警等。
只有授权人员才能进入机房，防止未经授权的人员进入和破坏设备。
2.数据安全机房中的设备存储着重要的数据，必须采取措施保护数据的安全性。
使用防火墙、数据加密和备份等措施，防止数据泄露和丢失。
3.应急预案制定机房的应急预案，包括灭火、断电、设备故障等突发情况的处理措施。
定期组织演练，及时发现和纠正问题。
四、网络管理1.IP地址管理为机房内的设备分配合适的IP地址，并进行管理和维护。
机柜设计知识点
机柜设计知识点机柜设计是指将计算机设备和相关设施合理安置于机柜中，以满足设备正常运行和管理的要求。
下面将介绍几个机柜设计的重要知识点。
1. 机柜的选择机柜的选择是机柜设计的基础。
关键因素包括机柜的尺寸、材料、防护等级和可承载负荷能力。
尺寸应能容纳所需设备并提供一定的空间预留。
材料应具备高强度和良好的散热性能。
防护等级应根据安置环境及设备的需求来确定。
可承载负荷能力应考虑设备的总重量和未来的扩展需求。
2. 机柜布局机柜布局需要合理安排设备的位置和配线。
首先，将设备按照安装高度和使用频率排序，以决定设备的位置。
高度使用频率的设备应放置在易达位置，便于操作和维护。
其次，配线应有序并标明清晰。
电源线、数据线等应分开布置，避免产生干扰和混乱。
3. 机柜散热机柜散热是确保设备正常运行的重要环节。
合理的散热设计可提高设备的稳定性和寿命。
可以采用以下措施来实现有效的散热：合理的通风设计，如设置风扇或风道；选择具有良好散热性能的材料；设置空调或散热器以控制温度。
4. 机柜配线机柜配线是指设备的电源线、网络线等的布置和连接。
良好的配线设计可提供高效的信号传输、易于维护和改进的条件。
重要的配线原则包括：按需配线，即根据设备需求布置相关线缆；合理排列，避免交叉干扰；标识清晰，方便排查故障和管理。
5. 机柜安全机柜的安全设计是保护设备和数据安全的重要环节。
可采取以下安全措施：选择具有防护等级的机柜，以防止非授权人员的物理进入；设置密码锁、指纹识别等访问控制；安装监控摄像头，加强对机房的监管和安全管理。
6. 机柜的维护机柜的定期维护是确保设备正常运行和延长使用寿命的重要保障。
维护工作包括：定期清洁机柜内外表面和散热装置；检查和更换损坏的配线和设备；保持机柜周围的环境整洁，防止积尘和水分侵入。
综上所述，机柜设计对于设备的正常运行和管理至关重要。
在选择机柜、布局、散热、配线、安全和维护等方面，需要综合考虑各种因素，以确保机柜设计的科学性和有效性。
ATM设备入门基础知识
银行主机
工控机
显示器
各功能模块
1．开机启动：ATM 上电进入 Windows 操作系统，因为 ATMC 放到 Windows 的“自启动”里面， 当 Windows 启动完成后，ATMC 就会自动启动。 2．硬件初始化：ATMC 启动通信接口程序，运行设备驱动与各个设备连接起来，同时向各个 设备发送初始化的指令字符。硬件开始上电启动做初始化动作。 3．状态检测：硬件初始化完后，ATMC 会向主机发送“网络状态测试包”，如果收到主机的 回复，网络连接正常。同时 ATMC 依次调用通信接口程序，获取“必需设备”的硬件状态，
培训中心 2013 年 7 月
目录
第一部分 整机入门基础知识............................................................................................. 1 一．自动柜员机简介 ....................................................................................................... 1 二．ATM 整机系统原理介绍........................................................................................... 5 三．ATM 各模块简介........................................................................................................ 7
1）. 自动取款类：（部分机型）
弱电工程中必备的机柜知识
机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。
机柜一般分为服务器机柜、网络机柜、控制台机柜等。
常见机柜颜色有白色、黑色和灰色。
（其中又分很多种类型，如橘纹、细沙纹等）；机柜按材质来分，有铝型材的机柜、冷轧钢板机柜、热轧钢板机柜；按照加工工艺来分，有九折型材机柜和十六折型的机柜等。
板材种类、涂层材料、加工工艺决定了机柜的稳定性。
一般它的长度规格有600，800mm，宽度规格有600，800，1000mm，高度规格是42U，36U，24U。
早期所用的机柜大都是用铸件或角钢经螺钉、铆钉连接或焊接成机柜框架，再加由薄钢板制成的盖板(门)而成。
这种机柜的体积大、笨重、外形简陋，已被淘汰。
随着晶体管、集成电路的使用和各种元器件的超小型化，机柜的结构也向小型化、积木化方向发展。
机柜已由过去的整面板结构发展成为具有一定尺寸系列的插箱、插件结构。
插箱、插件的组装排列方式分水平排列和垂直排列两类。
机柜材料普遍采用薄钢板、各种断面形状的钢型材、铝型材及各种工程塑料等。
机柜的框架除用焊接、螺钉连接外，还采用粘接工艺。
机柜按构件的承重、材料及其制造工艺的不同，可分为型材和薄板两种基本结构。
①型材结构机柜：有钢型材机柜和铝型材机柜两种。
钢形材机柜由异型无缝钢管为立柱组成。
这种机柜的刚度和强度都很好，适用于重型设备。
由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。
这种机柜重量轻，加工量少，外形美观，得到广泛应用。
②薄板结构机柜：整板式机柜，其侧板为一整块钢板弯折成形。
这种机柜刚度和强度均较好，适用于重型或一般设备。
但因侧板不可拆卸，使组装、维修不方便。
弯板立柱式机柜的结构与型材机柜相似，而立柱则由钢板弯折而成。
这种机柜具有一定的刚度和强度，适用于一般设备。
根据需要机柜还装有机柜附件。
其主要附件有固定或可伸缩的导轨、锁紧装置、铰链、走线槽、走线架和屏蔽梳形簧片等。
网络机柜知识
网络机柜知识19英寸标准机柜尺寸表首先需要知道的是（1）U是一种表示服务器外部尺寸的单位，是unit的缩略语，1U＝1.75英寸＝44.45毫米（2）1U之间有3孔，中孔为中心，两远孔间距31.75，两边安装柱之间距离为465（3）规定的尺寸是服务器的宽（48.26cm=19英寸）与高（4.445cm的倍数）。
由于宽为19英寸，所以也将满足这一规定的机架称为“19英寸机架”。
厚度以4.445cm为基本单位，1U就是4.445cm。
具体如下表：请看下面说明标准机柜广泛应用于计算机网络设备、有无线通讯器材、电子设备的叠放，机柜具有增强电磁屏蔽、削弱设备工作噪音、减少设备地面面积占用的优点，对于一些高档机柜，还具备空气过滤功能，提高精密设备工作环境质量。
很多工程级的设备的面板宽度都采用 19 寸，所以 19 寸的机柜是最常见的一种标准机柜。
19 寸标准机柜的种类和样式非常多，也有进口和国产之分，价格和性能差距也非常明显。
同样尺寸不同档次的机柜价格可能相差数倍之多。
用户选购标准机柜要根据安装堆放器材的具体情况和预算综合选择合适的产品。
标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统、通风系统。
标准机柜根据组装形式和材料选用的不同，可以分成很多性能和价格档次。
19 寸标准机柜外型有宽度、高度、深度三个常规指标。
虽然对于 19 寸面板设备安装宽度为 465.1mm ，但机柜的物理宽度常见的产品为600mm 和 800mm 两种。
高度一般从0.32-- 2.0M ，一般机柜尺寸包括有：0.32米，0.45米，0.6米，1.0米，1.2米，1.4米，1.6米，1.8米，2.0米等。
根据柜内设备的多少和统一格调而定。
机柜的深度一般从 350mm-1000mm ，根据柜内设备的尺寸而定，通常厂商也可以定制特殊深度的产品，常见的成品 19 寸机柜深度为 500mm 、 600mm 、 700mm 、800mm 。
一套完整的网络机柜理线实施方案,干货知识
网络机架理线方法1、机柜空间规划1、按照标准42U机柜规划，最上方和最下方各预留4U空间给光纤配线架、110配线架专用（如机柜中没有该类配线架则尽量预留，不得占用）。
2、中间的34U空间为配线架、理线器的专用空间；如果该机柜部署有交换机等网络设备，则上半部分为有线网络配线架和理线器，下半部分安装有源网络设备和理线器；1个理线器尽量对应1台配线架或交换机。
3、如果有多台机柜，尽量划分为布线机柜和有源设备机柜。
重设备放在机柜下方，机架和托盘承重；非机架设备考虑托盘安装。
2、机柜进线方式3、机柜内走线方式水平链路网线沿机柜右侧走线，从机柜顶部或底部到达配线架高度后，横向转弯，延伸到配线架的托架上；插座线、大对数、光/电跳线走左侧。
4、理线方式叉。
线。
缺点 如果线缆本身在穿线时已经损坏，则测试通不过会造成重新理线。
线缆的两端已经固定，线缆之间会产生大量的交叉、散线，整理十分费力。
5、理线流程1、理线之前，机柜内配线架全部安装到位，背后装好托架，正面将打印好的标签的面板纸贴在配线架上，全部卸下模块。
2、根据配线架位置，规划走线路由，测算出网线大致长度，同时考虑预留长度，剪掉多于线缆，在线头15-20cm 处重新贴上临时标签。
3、预留长度说明1）进机柜前预留长度：1.5-2m ，隐藏在桥架或地板内；2）机柜内预留长度：10-15cm ，最后以配线架后部弧度的形式存在；4、根据网线编号进行分组，基本保证一台配线架内网线为一组。
5、制定理线表，从机房入口开始至机柜配线架，用理线板理线。
6、网线穿过配线板后，采用的绑扎规则：1）在配线板背部按照两根连续的网线一起用扎带扎起来，12根二束固定绑扎点之间保持连续错位；2）使用理线板一直顺着往下移，两根连续的扎起来以后就开始六根网线一起绑扎，每半米重新扎一次；3）离线缆尾部一米左右，又开始两根一扎，绑扎点之间保持连续错位；4）离线缆尾部半米左右，两根一扎再绑扎一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机柜机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。
机柜一般分为服务器机柜、网络机柜、控制台机柜等。
目录机柜-作用及用途机柜-基本类型及结构机柜-技术要求机柜-分类1. 服务器机柜简介：2. 服务器机柜规格：相关链接：1. 机柜配件－机柜冷却器2. KVM多电脑切换器3. 刀片服务器（Blade Server）扩展阅读：1. 机柜-正确选择方法机柜-作用及用途很多人把机柜看作是用来装IT设备的柜子。
机柜是柜子，但并不仅仅如此。
对于计算机本身而言，机柜同样有着和UPS电源重要的辅助作用。
一个好的机柜意味着保证计算机可以在良好的环境里运行。
所以，机柜所起到的作用同样重要。
现在可以说，只有有计算机的地方，几乎都存在机柜的身影。
机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及全面兼容不同厂商机架式设备的难题，从而使数据中心能够在高可用的环境下运行。
目前，机柜已经成为计算机行业中不可缺少的用品，在各大机房都能看到各种款式的机柜，随着计算机产业的不断突破，机柜所体现的功能也越来越大。
机柜一般用在网络布线间，楼层配线间，中心机房，数据机房，网络机柜，控制中心，监控室，监控中心等。
机柜-基本类型及结构常见机柜颜色有白色、黑色和灰色。
（其中又分很多种类型，如橘纹、细沙纹等）；机柜的材质一般有铝型材的机柜，有9折型材的机柜，有十六折型的机柜，有冷轧钢钢板的机柜，还有热轧钢板的机柜。
钢板材料、涂层材料、加工工艺决定了机柜的稳定性。
一般它的长常用的是600,800mm 宽常用的是600,800,1000mm 高度常用的是42U,36U,24U。
早期所用的机柜大都是用铸件或角钢经螺钉、铆钉连接或焊接成机柜框架，再加由薄钢板制成的盖板(门)而成。
这种机柜的体积大、笨重、外形简陋，已被淘汰。
随着晶体管、集成电路的使用和各种元件、器件的超小型化，机柜的结构也向小型化、积木化方向发展。
机柜已由过去的整面板结构发展成为具有一定尺寸系列的插箱、插件结构。
插箱、插件的组装排列方式分水平排列和垂直排列两类。
机柜材料普遍采用薄钢板、各种断面形状的钢型材、铝型材及各种工程塑料等。
机柜的框架除用焊接、螺钉连接外，还采用粘接工艺。
机柜机柜按构件的承重、材料及其制造工艺的不同，可分为型材和薄板两种基本结构。
①型材结构机柜：有钢型材机柜和铝型材机柜两种。
钢形材机柜由异型无缝钢管为立柱组成。
这种机柜的刚度和强度都很好，适用于重型设备。
由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。
这种机柜重量轻，加工量少，外形美观，得到广泛应用。
②薄板结构机柜：整板式机柜，其侧板为一整块钢板弯折成形。
这种机柜刚度和强度均较好，适用于重型或一般设备。
但因侧板不可拆卸，使组装、维修不方便。
弯板立柱式机柜的结构与型材机柜相似，而立柱则由钢板弯折而成。
这种机柜具有一定的刚度和强度，适用于一般设备。
根据需要机柜还装有机柜附件。
其主要附件有固定或可伸缩的导轨、锁紧装置、铰链、走线槽、走线架和屏蔽梳形簧片等。
机柜-技术要求①应具有良好的技术性能。
机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。
此外,机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。
②②应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
③③应便于生产、组装、调试和包装运输。
④④应合乎标准化、规格化、系列化的要求。
⑤造型美观、适用、色彩协调。
机柜-分类随着计算机与网络技术的发展，机柜正成为其重要的组成部分。
数据中心的服务器、网络通信设备等IT设施，正在向着小型化、网络化、机架化的方向发展。
而机柜，正在逐渐成为这个变化中的主角之一。
常见的机柜可分为一下几种：按功能分：防火防磁柜,电源柜、监控机柜、屏蔽柜、安全柜、防水机柜、保险柜、多媒体控制台、文件柜、、壁挂柜按适用范围：户外机柜、室内机柜、通信柜、工业安全柜、低压配电柜、、电力柜、服务器机柜扩展分类：控制台、电脑机箱机柜、不锈钢机箱、监控操作台、工具柜、标准机柜、网络机柜服务器机柜简介：在IDC机房内，机柜一般指的是服务器机柜。
服务器机柜为安装服务器、显示器、UPS等19"标准设备及非19"标准的设备专用的机柜，服务器机柜，用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。
服务器机柜由框架和盖板（门）组成，一般具有长方体的外形，落地放置。
它为电子设备正常工作提供相适应的环境和安全防护。
这是仅次于系统级的一级组装。
不具备封闭结构的机柜称为机架。
服务器机柜具有良好的技术性能。
机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。
此外，服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。
服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
服务器机柜规格：服务器机柜在机柜的深度、高度、承重等方面均有要求。
高度有2.0米、1.8米、1.6米三种高度；宽度为800mm、700mm或600mm三种；深度为700mm、800mm和900mm三种。
可以配置：专用固定托盘、专用滑动托盘、电源支架、地脚轮、地脚钉、理线环、理线架、L支架、扩展横梁等。
主体框架、前后门、左右侧门可以快速拆装。
固定托盘：用于安装各种设备，尺寸繁多，用途广泛，有19"标准托盘、非标准固定托盘等。
常规配置的固定托盘深度有440mm、480mm、580mm、620mm 等规格。
固定托盘的承重不小于50KG。
滑动托盘：用于安装键盘及其他各种设备，可以方便地拉出和推回；19"标准滑动托盘适用于任何19"标准机柜。
常规配置的滑动托盘深度有400mm、480mm两种规格。
滑动托盘的承重不小于20KG。
配电单元：选配电源插座，适合于任何标准的电源插头，配合19"安装架，安装方式灵活多样。
规格：6插口。
参数：~220V，10Amp。
理线架：19"标准理线架。
可配合任何一种TOPER系列机柜使用。
12孔理线架配合12口、24口、48口配线架使用效果最佳。
理线环：专用于TOPER 1800系列和TOPER Server系列机柜使用的理线装置，安装和拆卸非常方便，使用的数量和位置可以任意调整。
L支架：L支架可以配合机柜使用，用于安装机柜中的19"标准设备，特别是重量较大的19"标准设备，如机架式服务器等等。
盲板：盲板用于遮挡19"标准机柜内的空余位置等用途，有1U、2U......等多种规格。
常规盲板为1U、2U两种。
扩展横梁：专用于TOPER 1800系列和TOPER Server系列机柜使用的装置，用于扩展机柜内的安装空间之用。
安装和拆卸非常方便。
同时也可以配合理线架、配电单元的安装。
形式灵活多样。
安装螺母（方螺母）：适用于任意一款TOPER系列机柜，用于机柜内的所有设备的安装，包括机柜的大部分配件的安装。
键盘托架：用于安装标准计算机键盘，可配合市面上所有规格的计算机键盘；可翻折90度。
键盘托架必须配合滑动托盘使用。
调速风机单元：安装于机柜的顶部，可根据环境温度和设备温度调节风扇的转速，有效地降低了机房的噪音。
调速方式：手动，无级调速。
机架式风机单元：高度为1U，可安装在19"标准机柜内的任意高度位置上，可根据机柜内热源酌情配置。
全网孔前门：机柜前门全部为?3的圆孔，提高了机柜的散热性能和屏蔽性能。
高度可配合：2.0米机柜、1.8米机柜、1.6米机柜。
网络机柜囊括服务器机柜，也是用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。
网络机柜主要是布线工程上用的，存放路由器交换机显示器配丝架等等的东西，工程上用的比较多 . 一般情况下:网络机柜的深小于等于800mm,而服务器机柜的深大于等于800mm。
网络机柜应便于生产、组装、调试和包装运输。
服务器机柜应合乎标准化、规格化、系列化的要求。
机柜造型美观、适用、色彩协调。
机柜配件－机柜冷却器机柜的局部过热可以通过加装散热单无，增加风的流速和流量；也可通过在本柜内加装制冷设备；还可以能过增加机柜进口冷风的进风量。
机柜冷却器，解决机柜内部的局部过热问题。
压缩空气流经涡旋管后变成冷、热两股气流。
热气流通过涡旋管排气装置以稍高的压力排出，冷气流通过分流器导入机箱内的发热部位，降低并稳定机箱内部温度，而外界空气不会进入机箱。
以低成本，性能可靠的涡旋管冷却器为核心部件，屏柜制冷器可将压缩空气温度降低45度。
冷气流通过分流器导入屏柜内的发热部位同时在柜内形成正压，使外界空气不能进入，对屏柜进行有效的冷却和净化。
那些小型紧凑的多功能电子控制系统、变速驱动系统、伺服系统和可编程序的逻辑控制系统等对热和污染是极端敏感的。
过热造成这些敏感的电子电气元件失效, 数显系统误显示、控制系统漂移和系统在低于额定负荷的情况下误动作停车。
结果是因机器或生产线的经常停车而降低生产效率。
风扇只能提供不充分冷却效果，而且经常把环境中的肮脏、潮湿、腐蚀的空气带入柜内，引起电器设备的损坏。
空调体积大、难于安装并且要经常维护，运行费用高。
涡流制冷器没有运动部件的损耗, 仅使用一支内部涡流管将压缩空气转换成低压、均匀分布在屏柜之中的冷气。
冷气流在柜内形成轻微的正压，可防止尘土或污染物的进入，特别适用于恶劣的工作环境。
从小型计算机控制柜、触摸屏控制板到大型电子屏柜, 涡流制冷器提供了高效的、可靠的，不会因热量和环境污染而造成故障停车的封闭保护。
工作原理涡流管从压缩空气中产生涡流，并把它分成两股气流——一股是热气流，另一股是冷气流。
压缩空气进入一个圆柱型涡流发生器，这个发生器比产生旋转气流的热（长）管相比要大些，接下来，旋转的气流被迫以1,000,000 rpm的旋转速度沿热管壁进入热管内部。
在热管的终端，一小部分空气通过针型阀以热空气方式泻出。
剩余的空气则以较低速度通过进入热管的旋转气流的中心返回。
热的、较慢速度旋转的气流通过进入热管的快速旋转的气流。
这股超速冷气流通过发生器中心并冷气排气口泻放冷气。
发热和灰尘、潮湿、危险易爆或腐蚀物质使工业控制电气系统出现故障1、过热将使得产线在额定负载下经常跳闸2、敞开式散热使得灰尘聚积，并增大噪音，违反OSHA标准3、阻塞的空气过滤装置必须经常清洗或更换4、过热使电子测量、秤重、计数或记录仪器读数错误5、使用氟利昂的制冷器无法在食品行业使用6、使用氟利昂的制冷器在工厂环境恶劣或高温环境中损坏的非常快7、电气类的空调会产生冷凝水损坏箱体内部元件8、电气类的空调会产生振动损毁箱体内部元件应用范围 1.可编程控制器、工业精密控制微机系统的冷却及环境屏蔽2.大功率电源中整流、变流元件的散热降温，高频电源系统的降温3.发动机控制中心、电气系统微机保护中心的冷却4.继电器控制面板、敏感液晶显示屏的冷却、恒温5.数控加工中心电子控制装置的冷却TV镜头的降温及灰尘、水汽的吹除7.电气机箱的降温、恒温及污染、防暴等危险环境中的环境屏蔽、隔离8.激光器壳体的降温，光电传感器的降温，光电镜头的降温、清洁9.电子称的冷却带恒温器的电气机箱冷却装置套件KVM多电脑切换器多电脑切换器又称电脑共享器或多电脑控制器，它使多台主机共用一组显示器、键盘、鼠标。
