PVC管安装图集
标准图集10131
苏州二建建筑集团有限公司
苏二建技字[09]第8号
★
关于认真做好现行标准图集、
江苏省建设工程地方标准核查更新工作的通知
各分公司、公司有关部门：
根据江苏省建设厅、中国建筑标准设计研究院等官方网站提供的信息，对现行国标图集、省标图集和江苏省建设工程地方标准（截止至2009年5月31日）进行统一整理、汇总，汇总整理结果详见附录。
请各分公司、公司有关部门对照附录内容，根据实际需要做好相应的配备工作，对已有的标准图集、标准规程进行统一梳理，将标准图集纳入受控文件管理体系，做好有效性识别和相应的更新替换工作，并将其有效性管理纳入日常技术管理、检查工作中。
特此通知
附：现行常用标准图集、江苏省建设工程地方标准目录
苏州二建建筑集团有限公司
二○○九年六月二十四日
附录：
现行常用标准图集、江苏省建设工程地方标准目录
（截止至2009年5月31日）
一、现行江苏省工程建设标准规程
二、现行江苏省工程建设标准设计图集
三、现行常用全国工程建设标准设计图集
四、已废止的建筑、结构专业国标图集。
02SS405-1给水塑料管道安装课件
1 本目集根据建设部建设【1998】1 3号文《关于印发<一九九八年国家建筑标准设计编制工作计划>的通知》下达的任务编制。
在编制过程中，参照了建设部，国家经贸委、质量技监局、建材局共同发布的建住房[1 999】295号文“在城镇新建住宅中，逐步限时禁止使用热镀锌铜管，推广应用各种塑料给水管”的精神。
本图集是《给水塑料管安装》的第一分册。
2 本图集适用于新建、改建、扩建的民用建筑工程中水温不高于45℃，系统工作压力不大于0.6MPa，dn≤110的室内给水管道安装，以及dn≤315的居住小区、厂区室外给水管道埋地铺设。
工业建筑工程可参考使用。
该管材不得用于室内消防管道和与其相连接的其它给水系统。
3. 设计依据3.1 《建筑给水排水设计规范》GB50015；3.2 《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002；3.3 《给水用硬聚氯乙烯(PVC—U)管材》GB／T10002.1一l996；3.4 《给水用硬聚氯乙烯管件》GB／T10002.2；3.5 《建筑给水硬聚氯乙烯管道设计与施工验收规程》CECS41：92；3.6 《埋地硬聚氯乙烯给水管道工程技术规程》CECSI7：2000；4 管材选择4.1 应根据系统的工作压力和输送的水温，再考虑工程安全余量来选择管材的公称压力。
公称压力(PN)指在2 0℃、50年寿命的条件下，管材的设计最大允许工作压力。
4.2 若温度t在25—45℃之间时应按下表中不同温度的下降系数 (ft)修正管材设计最大允许工作压力(PD)。
PD=ft-PN4.3 考虑在施工和使用过程中，管道会产生一定的附加应力和磨损等不利情况。
因此推荐系统的工作压力PS=0.6～0.8PD4.4 综合上述因素，系统工作压力≤0 6Mpa的室内给水管道，当dn<50时宜选用公称压力1．6Mpa的管材；当dn≥50时宜选用公称压力1.0MPa及以上的管材。
5 管道连接5．1 粘接承插接口适用管径dn≤110，一般用于室内给水管道安装。
给排水图集目录更新
2003-3-18 03S702 2003-3-18 2003-3-18 02S701 2003-3-18 02S403 2003-3-18 02S404 2003-3-18 2003-3-18 2003-3-18 2003-3-18 2003-3-18 2003-3-18 2003-3-18 2003-3-18 03S504 2003-3-18 02S403 2003-3-18 2003-3-18 2003-3-18 2003-3-18
2010-12-1 10S407-2 建筑给水薄壁不锈钢管道安装 2010-9-1 10S406 2009-9-1 09S304 建筑排水塑料管道安装 卫生设备安装
2009-9-1 09S407-1 建筑给水铜管道安装 2009-9-1 09S901 2009-9-1 09S902 2009-6-1 09S302 2009-6-1 09S303 2008-12-1 08S126 2008-12-1 08S305 2008-12-1 08S305 2008-12-1 08S305 2008-3-1 2008-3-1 10S505 2008-3-1 2008-3-1 2008-3-1 2005-12-1 05S518 2005-9-1 05S804 民用建筑工程给水排水施工图设 计深度图样 民用建筑工程给水排水初步设计 深度图样 雨水斗选用及安装 医疗卫生设备安装 热水器选用及安装 小型潜水排污泵选用及安装 小型潜水排污泵选用及安装 小型潜水排污泵选用及安装 柔性接口给水管道支墩
38 99S202 86S460(一)～ 39 (七) 89S842(一)～ 40 (三)、J、 (四)～(六) 94S844(一)～ (三)、(一)～ (三)(A、B、C 41 、D)、 (四) ～(六)、(四) ～(六) (A、B 、C) 96S811～ 96S821、 42 96S834～ 96S835 43 01S519 44 95S516 45 89SS175 46 47 48 49 50
图集大全
(01SG516)轻型屋面钢天窗架.pdf(86D563)接地装置安装.pdf00D101-7 预制分支电力电缆安装.pdf00DX001-建筑电气工程设计常用图形和文字符号.pdf00G514 吊车轨道联结及车挡.pdf00G514(六)-吊车轨道联结及车挡》.pdf01D203-2-6~10kV配电所二次接线(直流操作部分)》.pdf01D303-3 常用水泵控制电路图.pdf01G123 贮水罐选用及安装.pdf01R405 压力表安装图集.pdf01R406温度仪表安装图.pdf01R409 管道穿墙、屋面防水套管.pdf01R415 室内动力管道装置安装(热力管道).pdf01S125 开水器（炉）选用及安装.pdf01S201 室外消火栓安装.pdf01S302 雨水斗.pdf01SJ914 住宅卫生间.pdf01SS105 常用小型仪表及特种阀门选用安装.pdf01架空输电线路图集---低压杆型及设备安装图.pdf02.和灰机、搅拌机防护棚示意图.dwg0205R103 热交换站工程设计施工图集.exe0298S102 98S102 卧式水泵隔振及其安装.exe02BGP03 阳光板图集.pdf02D501-2 等电位联结安装.pdf02DT-102门式刚架轻型房屋钢结构标准图集-檩条、墙梁分册.pdf 02J003-室外工程图集.pdf02J121-1外墙外保温建筑构造(一).pdf02J301+地下建筑防水构造.pdf02J401钢梯图集.pdf02J915 公共建筑卫生间.pdf02R110 燃气（油）锅炉房工程设计施工图集.exe02R111 小型立、卧式油罐图集.exe02R112 拱顶油罐图集.pdf02S101 矩形给水箱.exe02S106 中小型冷却塔选用及安装.exe02S403 钢制管件.pdf02S404 防水套管.pdf02S515 排水检查井图集.pdf02S701 砖砌化粪池.pdf02SG518-1门式刚架轻型房屋钢结构.pdf02SS104 二次供水消毒设备选用与安装.exe02SS405-1 硬聚氯乙烯（PVC-U）给水管安装.pdf02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装.pdf02SS405-3 铝塑复合给水管安装.pdf02SS405-4 交联聚乙烯（PE-X）给水管安装.pdf02X201-1空调系统控制.pdf03(04)SG519 多、高层钢结构图集修改说明.pdf03D501-3 利用建筑物金属体做防雷接地装置.pdf03D501-4 接地装置安装.pdf03G101-1+溷凝土结构施工图平面整体表示方法.pdf03G101-2 现浇混凝土板式楼梯.pdf03G101-2.pdf03G101图集答问.doc03G329-2建筑物抗震构造详图.pdf03J012-1环境景观-室外工程细部构造[1].zip03J502-2内装修吊顶.pdf03J609防火门窗.pdf03J930-1 住宅建筑构造.pdf03K132 风管支吊架图集.pdf03K501-1 燃气红外线辐射供暖系统设计选用及施工安装.pdf03R102 蓄热式电锅炉房工程设计施工图集.pdf03S401 管道和设备保温、防结露及电伴热.pdf03S402 室内管道支架及吊架图集(pdf格式).pdf03S407-1 建筑给水金属管道安装-铜管.pdf03S702钢筋混凝土化粪池.pdf03SG409预应力混凝土管桩.pdf03SG435-1预应力混凝土圆孔板（预应力钢筋为螺旋肋钢丝，跨度2.1m~4.8m）.pdf03SG519-1多、高层建筑钢结构节点连接（次梁与主梁的简支螺栓连接；主梁的栓焊拼接）.pdf 03SG520-2钢吊车梁1.pdf03SG520-2实腹式钢吊车梁（中轻级工作制A1~A5 Q345钢跨度6.0m、7.5m、9.0m）.pdf 03SG610-1建筑结构隔震构造详图.pdf03SG611砖混结构加固与修复.pdf03SG615配筋混凝土砌块砌体建筑结构构造.pdf03SG715-1蒸压轻质加气混凝土板（NACL）构造详图.pdf03SR417-2 装配式管道吊挂支架安装图.pdf03SS408 住宅厨、卫给排水管道安装.pdf03X101-4综合布线系统工程设计实例（作废，被08X103-3替代）.pdf03X102移动通信室内信号覆盖系统.pdf03X201-2建筑设备监控系统设计与安装.pdf03X301-1广播与扩声.pdf03X401-2有线电视系统.pdf03X502 空气采样早期烟雾探测系统.pdf03X602智能家居控制系统设计施工图集.pdf03X801-1建筑智能化系统集成设计图集.pdf03G101-1.pdf03G101-2.pdf04G101-3.2006.05版.pdf04G101-4.pdf04.安全通道示意图（高层）.dwg04CD01 双电源自动转换装置设计图集.pdf04CJ01-2变形缝建筑构造（二）.pdf04CJ01-3变形缝建筑构造（三）.pdf04D701-1 电气竖井设备安装.pdf04D701-3 电缆桥架安装.pdf04D702-1 常用低压配电设备安装.pdf04DX003 民用建筑工程电气施工图设计深度图样.exe04FD01 防空地下室电气设计示例.pdf04FD02 防空地下室电气设备安装.pdf04FK02 防空地下室通风设备安装图集.PDF04FS01 防空地下室给排水设计图集.pdf04FS02 防空地下室给排水设施安装.pdf04G101-3 筏形基础平法配筋图集.pdf04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）.pdf04G101-4 现浇砼楼面与屋面板》.pdf04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板：适用于主体结构为混凝土结构及砌体结构）.pdf04G101-4现浇混凝土楼面与屋面板图集.pdf04G325 吊车轨道联结及车挡（适用于混凝土结构）.pdf04G337吊车梁走道板.pdf04G353-1钢筋混凝土屋面梁（6m单坡）.pdf04G353-2钢筋混凝土屋面梁（9m单坡）.pdf04G353-3钢筋混凝土屋面梁（12m单坡）.pdf04G353-6钢筋混凝土屋面梁（15m双坡）.pdf04G361预制钢筋混凝土方桩.pdf04G362埋件图集.pdf04G410-1 1.5mX6.0m预应力混凝土屋面板（预应力混凝土部分）.pdf04G415-1预应力混凝土折线型屋架（预应力钢筋为钢绞线跨度18m~30m）.pdf04G426 6m后张法预应力混凝土吊车梁.pdf04G612砖墙结构构造（烧结多孔砖与普通砖、蒸压砖）.pdf04S4-1 室内给水排水管道及附件安装(2004年合订本)-1.pdf04S516 混凝土排水管道基础及接口.pdf04S520 埋地塑料排水管道施工.pdf04SG307现浇钢筋混凝土板式楼梯.pdf04SG309钢筋焊接网混凝土楼板与剪力墙构造详图.pdf04SG330混凝土结构剪力墙边缘构件和框架柱构造钢筋选用.pdf04SG518-3 门式刚架轻型房屋钢结构（有吊车）.pdf04X501—1火灾报警及消防控制.pdf05.总、分配电箱防雨棚做法示意图Ⅰ.dwg05D702-4 用户终端箱.pdf05G359-1悬挂运输设备轨道（适用于钢筋混凝土和预应力混凝土折线型屋架）.pdf05G359-2悬挂运输设备轨道（适用于钢筋混凝土屋面梁和预应力混凝土工字形屋面梁）.pdf05G359-3悬挂运输设备轨道（适用于一般混凝土梁）.pdf05G359-4悬挂运输设备轨道（适用于梯形钢屋架）.pdf05G414-1～5预应力混凝土工字形屋面梁.pdf05G511梯形钢屋架.part1.rar05G514-4 12m实腹式钢吊车梁重级工作制（A6、A7）Q345钢.pdf 05G525 吊车轨道联结及车挡（适用于钢结构）.pdf05J3.4－加气混凝土砌块墙.pdf05J4-1常用门窗.pdf05J621-3通风天窗.pdf05J624-1百叶窗（一）.pdf05J909工程做法图集.pdf05J910-1钢结构住宅（一）.exe05J910-2钢结构住宅（二）.exe05J927-1汽车库（坡道式）建筑构造.pdf05K232 分(集)水器分汽缸.pdf05K405 新型散热器选用与安装.pdf05MR101 城市道路施工图设计深度图样.pdf05MR102+城市道路-立体交叉施工图设计深度.pdf05MR103 +城市道路-立体交叉可行性研究、初步设计深度图样.pdf 05MR104 城市道路--路拱.pdf05MR104城市道路- 路拱图集.pdf05MR201+城市道路-沥青路面.pdf05MR202+城市道路-水泥混凝土路面.pdf05MR203+城市道路-人行道铺砌.pdf05MR301+城市道路-软土地基处理.pdf05MR401城市道路附属工程.pdf05MR404+城市道路-路缘石.pdf05MR501+城市道路-无障碍设计.pdf05MR601 城市道路—交通标志和标线.pdf05MR601+城市道路-交通标志和标线.pdf05MR602+城市道路-安全防护设施.pdf05R103(a) 热交换站工程设计施工图集.pdf05RM0404 城市道路路缘石(2005年新标准).pdf05S108 倒流防止器安装.pdf05SDX006 建筑电气常见问题分析及图示.pdf05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》.pdf 05SDX007_建筑电气实践教学及见习工程师图册.pdf05SFK10 《人民防空地下室设计规范》图示--通风专业.pdf05SG110见习工程师图册.pdf05SG616混凝土砌块系列块型.pdf05SG811条形基础.pdf05SJ806 民用建筑工程设计互提资料深度及图样-建筑专业.pdf05SK605 暖通空调实践教学及见习工程师图册》.pdf05SS907-4砖砌给水阀门井及水表井.pdf05X101-2地下通信线缆敷设.pdf05ZJ103 蒸压加气混凝土砌块墙体构造.pdf05系列建筑标准设计图集05J13无障碍设施.pdf05系列建筑标准设计图集05J2地下工程防水p.pdf05系列建筑标准设计图集05J3-1外墙外保温.pdf05系列建筑标准设计图集05J6外装修.pdf05系列建筑标准设计图集05N1采暖工程.pdf05系列建筑标准设计图集05N1采暖工程p.pdf06CG01蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造.pdf06CG08悬挂运输设备轨道设计计算（附计算软件）.pdf06D401-4+洁净环境电气设备安装.pdf06DX008-1+电气照明节能设计.pdf06DX008-2+电气设备节能设计.pdf06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）.pdf 06G901-1 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架-剪力墙）（精简版）.pdf 06G901-1钢筋溷凝土结构施工钢筋排布.pdf06K105屋顶自然通风器选用与安装.pdf06K131风管测量孔和检查门.pdf06K503太阳能集热系统设计与安装.pdf06K610(b) 冰蓄冷系统设计与施工图集.pdf06R403 锅炉房风烟道及附件.pdf06SG331-1混凝土异形柱结构构造（一）.pdf06SG429后张预应力混凝土结构施工图表示方法及构造详图.pdf06SG432-1预应力混凝土双T板（坡板宽度2.4m）.pdf06SG501民用建筑钢结构防火构造.pdf06SG515-1轻型屋面梯形钢屋架（圆钢管、方钢管）.rar06SX503安全防范系统设计与安装.pdf06X701体育建筑专用弱电系统设计安装.pdf06窗井、设备吊装口、排水沟、集水坑.pdf07_住宅采暖设计及施工说明(下分双管式).dwg07CJ10聚合物水泥防水涂料建筑构造-RG防水涂料.pdf07FS02防空地下室给排水设施安装.pdf07J205玻璃采光顶.pdf07K133++薄钢板法兰风管制作与安装.pdf07MR402+城市道路(装配式挡土墙)+.pdf07MR403+城市道路-护坡.pdf08G101-11 G101系列图集施工常见问题答疑图解.pdf08X101-3综合布线系统工程设计与施工.pdf09CJ18 09CG11钢框轻型屋面板.PDF09G901-2钢筋排布规则与构造详图（现浇砼框、剪力墙、框架剪力墙、框支剪力墙结构）.pdf09G901-3砼结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台).pdf09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板).pdf09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）.pdf1017-02经典建筑构造资料图集经典.pdf10kV及以下电力电缆线路施工图集.pdf10kV及以下供配电设计与安装图集（上册）.pdf10KV及以下配电装置工程图集：设计·加工·安装.pdf10kV开闭所配电站箱式变电站电缆分接箱典型方案图集.pdf 2003全国民用建筑工程设计技术措施暖通空调动力》.pdf 2003全国民用建筑工程设计技术措施-结构.rar2004浙J20沉管灌注桩.pdf2006浙J44烟道图集.pdf3041-暖通空调工程设计方法与系统分析.pdf3042-暖通空调设计通病分析手册-李娥飞.pdf3046-水暖管道工实用手册.pdf3051-排水工程标准图集S1（上）.exe35～110KV送电线路工程图集：设计·加工·安装.（上、下册）.pdf 35～110KV小型化无人值班变电站标准工程图集.pdf6-10千伏配电所二次连线.pdf86D170 380（220V）架空线路安装.PDF86D171 6-10KV瓷横担架空线路安装.PDF86D173 6-10千伏山区架空线路安装.PDF86D265 杆上变压器台.PDF86D266 落地式变压器台.PDF86D468 钢管明配线安装.PDF86SD566 利用建筑物金属体作防雷和接地装置安装.PDF87J432 作业台钢梯及栏杆.pdf87S159 管道和设备保温.pdf87SR416-1 室外热力管道安装-地沟敷设.pdf87SR416-2 室外热力管道地沟.pdf88D263 变配电所常用设备构件安装（10KV及以下）.PDF88D264 变压器室布置（200~1600KV A）.PDF88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装.PDF88JZ3 变型缝.pdf89D174 35KV瓷横担架空线路.PDF89D364 吊车移动电缆安装.PDF89D462 钢索配线安装.PDF90D367 常用低压配电设备安装.PDF90D370 交流380伏鼠笼型电动机控制原理图.PDF90D401-1 塑料防护式安全滑触线安装.pdf90D701-1《电气竖井设备安装》(原90SD180).pdf90D763 水箱及水池水位自动控制安装.PDF90S319水池附件.pdf90S346 冷却塔.pdf90T911（二）R型离心热水泵基础及安装.pdf90T911（一）IS型离心水泵基础及安装.pdf91D363 吊车裸滑触线安装.PDF91D701-2 封闭式母线安装.pdf91SB6-1通风与空调工程1.pdf91SB6-1通风与空调工程2.pdf91SB6-1通风与空调工程3.pdf92DQ13 防雷与接地装置图集.pdf92DQ5-1建筑电气通用图集：内线工程.exe92S220 排水设备附件.pdf92S220 排水设备附件构造及安装.pdf92S220排水设备附件.pdf92S303 医院卫生设备安装.pdf92X101-1架空通信线路和墙壁电缆的安装.pdf93D166 户外电力电缆终端头.PDF93G436 预应力混凝土空心板.pdf93J007-1道路（行驶普通车的柔性路面）标准图集.pdf93K110-1 风机入口阀.pdf93SD168 电力电缆终端头及接头.PDF93T921-1 汽-水换热器.pdf94D164 35KV及以下电缆敷设.PDF94D801 爆炸和火灾危险环境电气线路和电气设备安装.PDF 94J622-6 窗帘电动启闭设备.pdf94J623-2 Π型混凝土天窗架建筑构造.pdf94K101-1 轴流式通风机安装图.exe94K101-2 玻璃钢屋顶风机基础及安装.exe94K302 卫生间通风器安装图集.pdf94R404 动力管道焊制管件设计选用图.pdf94T903 集气罐制作及安装.pdf94X104 地下通讯电缆敷设.pdf94X401-1 工业电视系统安装图.pdf95(03)G325 吊车轨道联结.pdf95G358-1钢筋混凝土V形折板（总说明和结构构造）.pdf 95G358-2钢筋混凝土V形折板（折板构件）.pdf95G358-3钢筋混凝土V形折板（悬挑构件）.pdf95G358-4钢筋混凝土V形折板（悬挂集中荷载折板）.pdf 95G358-5钢筋混凝土V形折板（托梁和三脚架）.pdf95G425先张法预应力混凝土吊车梁.pdf95G428 12m预应力混凝土鱼腹式吊车梁.pdf95G437-1预应力V形折板（总说明和结构构造）.pdf95G437-2预应力V形折板（冷拔低碳钢丝折板构件）.pdf 95R402 室内热力管道支吊架.pdf95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）.pdf 95S124自控恒温装置.pdf95S222 排水管道基础及接口.pdf95S235 雨水口.pdf95S517排水管道出水口.pdf95S518-1 雨水口（一）铸铁井圈.pdf95S518-2 雨水口（二）混凝土井圈.pdf95SS103 立式水泵隔振及其安装.exe95（03）G325 吊车轨道联结03局部修改.pdf96D702-2 常用灯具安装.pdf96EG404 空心板图集.pdf96G443(一)预应力混凝土空腹屋架（12m）.pdf96K150-1 筒形风帽及附件.exe96K150-3 圆锥形风帽.exe96K402-2 散热器及管道安装（原96TT922改号）.pdf96R311 燃油拱顶储罐选用图.pdf96S341 建筑排水用PVC管安装.pdf96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装.pdf96SD181 线槽配线安装.PDF96SD469 常用灯具安装.PDF96SX501 火灾报警及消防控制.pdf97D267 附设式变压器室布置(35kV).pdf97D374 低压母线分段断路器二次接线.PDF97R407 热力设备与管道疏水装置.pdf97SD576 等电位联结安装.pdf97X700 智能建筑弱电工程设计施工图集（上、下册）.pdf98D467 硬塑料管配线安装.PDF98G359(三) 悬挂运输设备轨道.pdf98K101-3 离心通风机安装图（A式在钢支架上安装）.exe98R109 常压密闭水箱.pdf98R419 管道及设备保冷.pdf98S176 气压给水.pdf98S176 增压稳压设备国标图集.pdf98S205 消防增压稳压设备选用及安装(隔膜式气压罐).pdf98T901 管道及设备保温.pdf98T902管道及设备保冷.pdf98ZJ001 中南地区建筑配件图集合订本.pdf98系列建筑标准设计图集---防雷与接地工程.pdf98系列建筑标准设计图集---燃气工程.pdf99D163 矿物绝缘电缆敷设.PDF99D176 6-10kV以下铁横担架空绝缘线路安装.PDF99D268 干式变压器安装.pdf99D270 35变6（10）KV变配电所二次接线（交流操作部分）.PDF 99D303-2 常用风机控制电路图.pdf99D501-1、99（03）D501-1建筑物防雷设施安装.pdf99K103 防排烟设备安装图集.pdf99R101 燃煤锅炉房工程设计施工图集.pdf99S202 室内消火栓安装.pdf99S203 消防水泵接合器安装.pdf99S304 给排水卫生设备安装图集.pdf99s304卫生设备安装图集_secret.doc99SD767 液位测量装置安装.PDF99X601住宅智能化电气设计施工图集.pdf99ZG408(附册二)SP板／砌块居住建筑设计指南.pdf99ZG408(附册一)SP预应力空心板技术手册.pdfCDI02J 钢结构建筑构造图集.pdfCDI02J钢结构建筑构造图集.pdfCR312.1 粗燃油过滤器.pdfCR312.2 中燃油过滤器.pdfCR312.3 细燃油过滤器.pdfCR315 中间油箱.pdfCR316.1 油罐保温.pdfD301-1~2 室内管线安装2002年合订本.pdfD565 独立避雷针.PDFD701-1~3 封闭式母线及桥架安装（2004年合订本）.pdfDBJT03-22-200505 系列建筑标准设计图集.pdfDFHRV系列导流浮动盘管型半容积式水加热器选用及安装01S122-10.pdf DQ1 金属管敷设.pdfFK01-02 防空地下室通风设计2004年合订本.PDFG01-2003建筑结构常用节点图集.pdfGB 50165-1992_古建筑木结构维护与加固技术规范.pdfGBT4750-2002用户沼气池标准图集.pdfGC02 民用建筑抗震加固图籍.pdfGY0102-01-04整体布局(paper)090209-平面.pdfGY0102-01-04整体布局(paper)090209-剖面345.pdfGY0102-01-04整体布局(paper)090209-剖面67891011.pdfGY0102-01-04整体布局(paper)090209-轴测示意图.pdfHG 21545-2006-T 地脚螺栓（锚栓）通用图.pdfHGT 21544-2006 预埋件通用图.pdfHGT21581-95自控安装图册.pdfHGT21629-99管架标准图.pdfHRV系列导流型半容积式水加热器选用及安装01S122-2.pdfJB 4737-95-T 椭圆形封头.pdfJB-T 6296.1-92汽轮机管道附件弯头、三通、缩节.pdfJB-T 6296.2-92汽轮机管道附件多焊衬环.pdfJB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环.pdfJB-T 6296.4-92汽轮机管道附件压力表针阀.pdfJB-T 6296.6-92汽轮机管道附件螺塞.pdfJB4710-92(钢制塔式容器).pdfJISA0101-2003 土木工程制图通则.pdfJS1-1 给水工程标准图集.pdfJSJT139电气设备在轻钢龙骨隔墙及吊顶上的安装.pdfK110-1～3 通风机附件安装200年合订本.pdfK120-1～2(2002合订本) 风管蝶阀.pdfN105 水泵进出口软性接头.pdfPS1-1 排水工程标准图集.pdfR108(二）圆形开式水箱.pdfR108(一)方形开式水箱.pdfR901 弹簧压力表安装图.pdfR902 工业用玻璃水银温度计安装图.pdfRFJ01-2005 人防工程防护设备图集.pdfS01 给水图集.pdfS1 给排水标准图集合订本(下).pdfS143 元形立式阀门进及阀门套筒.pdfS144 阀门井.pdfS144 矩形卧式阀门井.pdfS145 水表井.pdfS147 井盖铁爬梯及阀门开关把图集.pdfS151(一) 水箱.pdfS160 栓室水栓.pdfS1（上）排水工程标准图集.exeS2 给排水标准图集合订本（上）.pdfS2 给排水标准图集合订本（下）.pdfS203 消防水泵接合器安装2003年局部修改版.pdfS231 圆形雨水井.pdfS3 给排水标准图集合订本（上）.pdfS305 小型潜水排污泵选用与安装.pdfS312 防水套管.pdfS515 排水检查井2003年局部修改版.pdfS517 排水管道出水口2003年局部修改版.pdfS775 40吨无阀滤池.pdfSI系列弹性管束型半即热式水加热器选用及安装01S122-4.pdfSTT-10作业台钢梯及栏杆图集.pdfSW、WW系列浮动盘管型半即热式水加热器选用及安装01S122-6.pdfT905 圆形膨胀水箱.pdfTGT系列浮动盘管型半即热式水加热器选用及安装01S122-8.pdfTJ16 单轨吊车梁通用图集.pdfTJ16 单轨吊车梁通用图集.pdf《常用建筑结构节点设计施工详细图集》.pdf 《城乡住宅优秀设计图集锦》.pdf92DQ13《防雷与接地装置》图集.pdf《建筑钢结构工程设计施工实像与图集》（2441页）.pdf《民用与工业建筑各类水泵自动控制图集》.pdf《农家庄院建筑图集》.pdf《智能建筑设计与施工系列图集 2 消防系统》.pdf05MR301城市道路-软土地基处理.pdf薄钢板法兰风管制作与安装.pdf冰蓄冷系统设计与施工图集.pdf玻璃钢屋顶风机基础及安装.pdf波形沥青瓦、波形沥青防水板建筑构造07CJ15.exe采暖空调循环水系统定压.pdf常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集.pdf常用低压配电设备安装+04D702-1.pdf常用建筑结构节点设计施工详细图集.pdf常用水泵控制电路图.pdf常用小型仪表及特种阀门选用安装01SS105.pdf城市居住区建筑电话通信设计安装图集YD5010-95.pdf倒流防止器安装05S108.pdf低温热水地板辐射供暖系统施工安装(含2005年局部修改版) 03K404、03(05)K404.pdf 低温热水地板辐射供暖系统施工安装.pdf地暖图集.pdf变配电站工程设计与安装图集.pdf吊车轨道联结及车挡.pdf二次供水消毒设备选用与安装02SS104.pdf防、排烟设备安装图99K103.pdf防空地下室给排水设施安装07FS02.pdf防水套管02S404.pdf分（集）水器+分汽缸.pdf分体式空调器安装（壁挂式、吊顶式）.pdf风阀选用与安装.pdf风管支吊架.pdf风管支吊架图集03K132.pdf风机安装.pdf甘肃02G05钢筋混凝土过梁.pdf赣02J802 内外墙及天棚饰面图集.pdf赣88J201 屋面图集.pdf赣90J601 围墙大门图集.pdf赣94J703 建筑构配件（三）.pdf赣04J701《室外构配件》.pdf赣0J301楼地面图集.pdf赣91J301-楼地面图籍.pdf赣98J606-硬聚氯乙稀塑料门窗图籍.pdf赣99J902—ZRF住宅烟气集中排放系统.pdf钢结构的连接构造及实例与图集.pdf钢结构工程设计施工与图集.pdf钢结构详图设计实例图集.pdf高层建筑设计图集.pdf高等级公路建筑设计图集.pdf高等学校图书馆建筑设计图集.pdf个性化装饰设计图集布置与配色.pdf个性化装饰设计图集墙饰与壁炉.pdf给排水标准图集合订本S3.pdf给水工程标准图集.pdf给水排水制图标准.pdf工艺管道安装设计施工图册(第三分册管道支吊架).pdf关于给排水国家标准设计图集号调整的情况.pdf观感质量细部选编图集.pdf管道和设备保温、防结露及电伴热03S401.pdf管架标准图.pdf管网叠压供水设备选用与安装06SS109.pdf广播音响系统设计施工安装图集.pdf国标建筑结构图集.pdf国外建筑设计详图图集2 楼梯.pdf河南02G09 预应力混凝土空心板.pdf化粪池计算与标准图集选择.exe化粪池结构图.dwg化工设备结构图集.PDF化工设备图册贮罐、计量罐.pdf环境景观04J012-1[3].exe机械加工工艺图集.pdf冀02G03墙下条形基础.pdf计算机防雷图集.pdf计算机防雷图集.pdf计算机防雷图集.pdf家庭常用电子电器产品电路图集.pdf建安图集.PDF建设部废止的国家建筑标准设计图集.xls建筑安装工程施工图集管道工程（第二版）.pdf建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程.pdf 建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程.pdf建筑安装工程施工图集（第二版）06 弱电工程.pdf建筑安装工程施工图集（第二版）06 弱电工程.pdf建筑安装工程施工图集（第一版）03 电气工程.pdf建筑安装工程图集.pdf建筑安装施工图集.pdf建筑安装施工图集（第二版）.pdf建筑电气安装工程图集——设计·施工·材料第一集（第二版）.pdf建筑电气设计实例图册（1）.pdf建筑电气设计图集.pdf建筑电气设计图集（三）.pdf建筑电气通用图集92DQ-1.exe建筑电气图集3.pdf建筑钢结构工程设计施工实例与图集[共八卷].pdf建筑钢结构工程设计施工实例与图集.pdf建筑钢结构工程设计实施工实例与图集成.pdf建筑工程各类水泵电气控制图集.pdf建筑工程设计施工安装图解全集.pdf建筑工程设计施工系列图集土建工程(上下册).pdf建筑工程设计施工详细图集防水工程.pdf建筑工程设计施工详细图集钢结构工程.pdf建筑工程设计施工详细图集混凝土结构工程.pdf建筑工程设计施工详细图集基础工程.pdf建筑工程设计施工详细图集模板与脚手架工程.pdf建筑工程设计施工详细图集：基坑支护工程.pdf建筑环境快速设计图集.pdf建筑门墙图集.pdf建筑门墙图集.pdf建筑排水工程标准图集.pdf建筑排水用聚氯乙烯（PVC-U）管道安装96S406.pdf建筑排水用柔性接口铸铁管安装04S409.pdf建筑室内装饰工程设计施工详细图集.pdf建筑室内装饰工程设计施工详细图集.pdf建筑小区塑料排水检查井08SS523.pdf江苏省排水工程通用图.pdf江西05ZJ201 平屋面.pdf节能灯,电子镇流器电路图集.pdf节能住宅设计实例图集.pdf洁净手术部和医用气体设计与安装.pdf矩形钢筋混凝土清水池国标图集.pdf开水器（炉）选用及安装01S125.pdf凯泉水泵系列安装图大样（16个）.pdf老外的收边包角图集.pdf冷却塔的组成和分类.pdf离心通风机安装图（A式在钢支架上安装）98K101-3.exe 辽SJ802-2 2002厨房卫生间垂直排烟系统.pdf辽SJ802-2 2002厨房卫生间垂直排烟系统.pdf林德标准的管道支吊架图集.pdf鲁班奖细部做法集锦安装部分.pdf美国加州公路标志图集2004年版.pdf美饰书籍全集.pdf民用电气设计分析及图例.pdf农房建筑图集.pdf暖通空调常用标准图集.pdf暖通空调实践教学及见习工程师图册 .pdf暖通空调实践教学及见习工程师图册.pdf暖通空调新技术设计实例图集.pdf暖通空调新技术设计实例图集》.pdf排水工程标准图集.pdf排水工程标准图集S1（下）.exe排水工程标准图集S1（上）.exe排水检查井图集.pdf轻型房屋钢结构构造图集.pdf轻型房屋钢结构构造图集》.pdf轻型钢结构设计指南：实例与图集.pdf全国民用建筑工程设计技术措施节能专篇-电气.pdf05SFK10人民防空地下室设计规范》图示--通风专业.pdf散热器安装.dwg山西02G04管沟及盖板.pdf山西02G07 钢筋混凝土住宅阳台.pdf设备平台梯子通用图.pdf石油化工装置工艺管道安装设计施工图册(第3分册管道支吊架).pdf石油化工装置工艺管道安装设计施工图册（第2分册小型设备）.pdf石油化工装置工艺管道安装设计施工图册（第4分册管道与设备隔热）.pdf实用电工电路通用图集.pdf实用电气控制线路图册.pdf实用电气控制线路图册.pdf世界名园百图.pdf室内消火栓安装修编简介.pdf水源热泵设计图集_11624961.pdf苏G04-2003 钢筋混凝土雨蓬、挑檐.pdf苏G07-2003 小截面预制钢筋砼方桩.pdf苏J9506 卫生间、洗池通用图集.pdf苏JT16-2004(二) 建筑外保温构造图集.pdf天津02G06 钢筋混凝土住宅楼梯.pdf通信管道人孔和管块组群图集.pdf皖2002S203硬聚氯乙烯(PVC-U)、聚乙烯(PE)双壁波纹管埋地排水管道工程安装图集.pdf 皖99G304民用建筑物抗震构造图集.pdf卫生工程标准图集.pdf术条件与措施.doc小品大样.dwg小型水利水电工程设计图集倒虹吸管分册.pdf小型水利水电工程设计图集跌水与陡.pdf小型水利水电工程设计图集小型水闸.pdf小型住宅设计图集.pdf新编电动机绕组布线接线彩色图集·第二版》.pdf园林景观设计详细图集.pdf增强聚丙烯（FRPP）管室外排水管道设计通用图.pdf智能建筑设计与施工系列图集 3 通信网络系统.pdf中华古地图集珍.pdf中央液态冷热源环境系统设计施工图集.pdf住宅电气安装图集全套.pdf住宅户型图集.dwg住宅庭园设计图集2005年版.pdf装饰装修工程工程量清单计价应用手册.pdf。

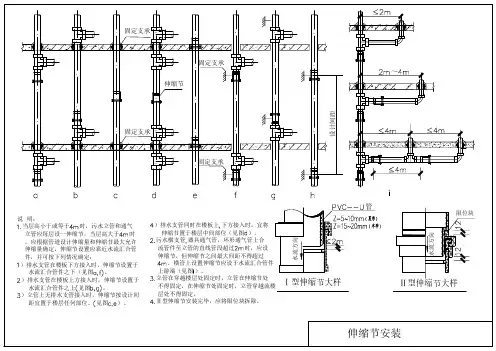

民用及工业建筑PVC-U伸缩节安装详图
水流方向
Ⅰ型伸缩节大样
水流方向
限位块
Ⅱ型伸缩节大样
伸缩节安装
固距
固定支承
固定支承
管
说 明： 当层高小于或等于 时，污水立管和通气 立管应每层设一伸缩节，当层高大于 时 ，应根据管道设计伸缩量和伸缩节最大允许 伸缩量确定，伸缩节设置应靠近水流汇合管 件，并可按下列情况确定： ）排水支管在楼板下方接入时，伸缩节设置于 水流汇合管件之下（见图 。 ）排水支管在楼板上方接入时，伸缩节设置于 水流汇合管件之上 见图 。 ）立管上无排水支管接入时，伸缩节按设计间 距宜置于楼层任何部位。 见图 ）。
）排水支管同时在楼板上 下方接入时，宜将 伸缩节置于楼层中间部位（见图 ）。
污水横支管 器具通气管，环形通气管上合 流管件至立管的直线管段超过 时，应设 伸缩节，但伸缩节之间最大间距不得超过
，横管上设置伸缩节应设于水流汇合管件 上游端（见图 ）。 立管在穿越楼层处固定时，立管在伸缩节处 不得固定，在伸缩节处固定时，立管穿越流楼 层处不得固定。 Ⅱ型伸缩节安装完毕，应将限位块拆除。
标准图集
目录如下：1、 00J202-1 坡屋面建筑构造（一）下载1：2、 01S519 排水附属井下载1：3、 02J331 地沟及盖板下载1：下载2：4、电缆沟施工大样图集（dwg格式）下载1：5、 02J003 室外工程下载1：下载1：6、 02J003 室外工程WORD版本下载1：7、 J9508苏--室外工程下载1：8、 02J401 钢梯下载1：9、 02J301 地下建筑防水构造下载1：下载1：10、 J301-2002 地下建筑防水构造下载1：11、 02J915 公共建筑卫生间下载1：下载2：12、 02SS405-1～4 给水塑料管安装下载1：13、 PVC排水管道安装图集、PVC 排水管固定支架下载1：14、 03G101-1 平面表示法(可以打印)下载1：下载2：15、 03G101-1图集 CAD版（dwg格式）下载1：16、 03G101 平面整体表示方法坡屋面补充图下载1：下载2：17、 03G101-2 现浇混凝土板式楼梯下载1：下载2：18、 04G101-3筏形基础平法配筋图集下载1：下载2：下载3：19、 03G101-4 现浇砼楼面与屋面板下载1：下载2：下载3：20、 03G329-1 建筑物抗震构造详图下载1：下载2：21、 03G329-2 建筑物抗震构造详图下载1：下载2：22、 03G363 多层砖房钢筋混凝土构造柱抗震节点详图下载1：23、 03J001 围墙大门下载1：下载2：24、 03J012-1 环境景观下载1：25、 03J012-2 环境景观下载1：下载2：26、景观小品施工图集（dwg格式）下载1： ;27、 03J012-2 环境景观植物设计下载1：03J104 蒸压加气混凝土砌块建筑构造下载1： ;28、 03J603-2 铝合金节能门窗下载1：29、 02J603-1 60系列推拉铝合金窗/70系列平开铝合金窗下载1：30、 03J609 防火门窗下载1：31、 03J611-4 铝合金、彩钢、不锈钢夹芯板大门下载1：32、 03S402 室内管道支架及吊架图集下载1：下载2：33、 04S516 混凝土排水管道基础及接口下载1：34、 90S319 水池附件下载1：35、 90S346 冷却塔下载1：36、 92S213 化粪池1下载1：37、 92S220 排水设备附件下载1：38、 92ZG001-抗震构造柱及圈梁下载1：39、 93G322 钢筋砼过梁下载1：下载2：40、 93SJ012(一)庭园与绿化下载1：下载2：41、 95S223 排出口下载1：42、 95S235 雨水口下载1：43、 95SJ008 挡土墙标准图集下载1：44、挡土墙设计图集下载1：45、 96EG404 预应力砼空心板下载1：46、 96S341 建筑排水用PVC管安装下载1：47、 96S823（836）-96S833（838）矩形钢筋混凝土清水池下载1：下载2：下载3：48、 98J1-98J11工程做法标准设计图集179、 K120-1～2 风管蝶阀 (2002合订本)下载1：180、小型水电站机电设计图集（91MB，34个压缩卷，313个文件，文件格式为R14格式）下载1：181、装配式预应力砼斜空心板桥图集下载1：182、水土保持图集下载1：183、 02SS405-1 硬聚氯乙烯（PVC-U）给水管安装下载1：184、 02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装下载1：185、 02SS405-3 铝塑复合给水管安装下载1： viewthread.php?tid=17766&fpage=1186、 02SS405-4 交联聚乙烯（PE-X）给水管安装下载1：187、模板与脚手架详细图集下载1：188、建筑钢结构工程设计施工实例与图集[共八卷] 下载1：189、气楼图集[dwg格式]（900 1200 1500 1800 2100型五种）下载1：190、智能化小区访客对讲系统图集下载1：191、中国园林设计图集下载1：192、 01（03）J304 国标:楼地面建筑构造下载1：193、 02SS405-1~4 给水管安装全套下载1：下载2：194、全国通用家具制作图集下载1： ;195、 95R402室内热力管道支吊架下载1：196、 2000浙J33 住宅信报箱下载1：197、 04J012-3 环境景观下载1：198、轻型钢结构设计指南(实例与图集)下载1：199、 Bayer 阳光板采光工程参考图集下载1：200、 92G410（一）预应力混凝土屋面板下载1：201、 86J334 湿陷性黄土地区室内检漏管沟下载1：202、 J643 平开钢木大门下载1：203、 01J304 楼地面建筑构造下载1：204、 98G359(三) 悬挂运输设备轨道下载1：205、 04G426 6米后张法预应力混凝土吊车梁图集下载1：206、 96S811-96S821 圆形钢筋砼清水池下载1：207、 02YG001-1 02系列结构标准设计图集（河南）下载1：208、江苏省建筑配件通用图集下载1：209、 04J101 多孔砖、蒸压灰砂砖建筑构造图集下载1：210、架空输电线路图集下载1：211、 04S520 埋地塑料排水管道施工下载1：212、 03SS408 住宅厨、卫给排水管道安装下载1：213、01R405 压力表安装图集下载1：214、排水检查井图集02S515（图片格式）下载1：215、 01SG515轻型屋面梯形钢屋架图集下载1：216、 L03SJ130 山东轻质隔墙图集下载1：217、 SG520-1 钢吊车梁下载1：218、 SG520-2 钢吊车梁下载1：219、 03G329-1 建筑物抗震构造详图下载1：220、 03G329-2 建筑物抗震构造详图下载1：221、92(03)G410-1~3 1.5m×6.0m预应力混凝土屋面板93(03)G320 钢筋混凝土基础梁93(03)G321钢筋混凝土连系梁95(03)G314-1~2钢筋混凝土折线形屋架95(03)G323-1~2钢筋混凝土吊车梁95(03)G325吊车轨道联结95(03)G337吊车梁走道板96(03)G353-1~6钢筋混凝土屋面梁97(03)G329-3~6建筑物抗震构造详图97(03)G361预制钢筋混凝土方桩98(03)SG372钢筋混凝土雨篷95(03)G415-6~10预应力混凝土折线形屋架(预应力钢绞线,跨度18m~30m) 95(03)G426 6m后张法预应力混凝土吊车梁95(03)G439预应力混凝土叠合板96(03)SG612 多孔砖墙体结构构造96(03)SG13-1~2混凝土小型空心砖砌块结构构造99(03)ZG408 SP预应力空心板下载1：222、 HG 21545-92 地脚螺栓通用图下载1：223、 05K232 分(集)水器分汽缸下载1：224、 02S101 矩形给水箱下载1：225、 04G103 民用建筑工程结构施工图设计深度图样下载1：226、 02J102-1 砼小型空心砌块块体下载1：227、 01（04）SG519 多、高层钢结构图集下载1：228 96SD181线槽配线安装图集下载1：229、 93SD168 电力电缆终端头及接头下载1：230、 94D164 35KV及以下电缆敷设下载1：整套打包下载区：1、 93J007-1－93J007-8 道路全套标准图集电子版（共八本）( 需要10点 )下载1：下载2：下载3： ;( 需要10点 )2、 97SJ103-1~97SJ103-12全套国家幕墙图集(共12本)下载1：下载2：3、平面表示法全套（共5本）（图集03G101-1-2-3及补充图和04G101-4）下载1：下载2： ;(需150点)下载3：(需20点)4、市政工程设计施工系列图集1-6册全套（共六本，每本均含上下册）下载1：下载2： (暂不要点数)5、GB给排水标准图集合订本S1（上）下载1：GB给排水标准图集合订本S1(下) （liuhai998yy 版主提供）下载1：。
PVC管安装图集
PVC管安装图集2. 本图集适用于民用及工业建筑PVC-U排水管道安装。
室内连续排水温度不大于40℃，而瞬时排水温度不大于80℃。
工业建筑的排水水质应对PVC-U管道不起侵蚀作用。
3. 本图集遵照我国有关规范、标准及规程进行设计：3.1.《建筑给水排水设计规范》GBJ15-883.2.《建筑排水用硬聚氯乙烯管材》GB/T5836.1-923.3.《建筑排水用硬聚氯乙烯管材》GB/T5836.2-923.4.《建筑排水硬聚氯乙烯管道设计、施工及验收规》CJJ29～30-894. 本图集的安装尺寸按照国标GB/T5836.1-92和GB/T5836.2-92进行设计。
管材的外径及壁厚应符合表1的要求。
管材及管件的物理机械性能应符合表2的要求。
5. 管材和管件的连接方法采用承插式胶粘剂粘接。
粘接剂必须标有生产厂名称、生产日期和使用期限，并必须有出厂合格证和使用说明书。
管材、管件和胶粘剂应由同一生产厂配套供应。
6. 管材和管件在运输、装卸和搬动时应小心轻放，不得抛、摔、滚、拖，也不得烈日曝晒，应分规格装箱运输。
管材和管件应储存在温度不超过40℃的库房内，库房应有良好的通风条件。
管材应分规格水平堆放在平整的地面上。
管材的外径及壁厚标准表17. 伸缩节的设置立管及非埋地管都应设置伸缩节。
当层高H≤4m时，立管上每层应设伸缩节一个，层高H＞4m时，应根据计算确定；悬吊横干管设置伸缩节应结合支承情况确定，悬吊横干管上伸缩节之间的最大距离不宜超过4m，应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定。
管道设计伸缩量不应大于表3中伸缩节的最大允许伸缩量。
为了使立管连接支管处位移最小，伸缩节应尽量设在靠近水流汇合管件处。
为了控制管道的膨胀方向，两个伸缩节之间必须设置一个固定支承。
8. 管道支承8.1. 支承种类管道支承分滑动支承和固定支承两种，悬吊在楼板下的横支管上，若连接有穿越楼板的卫生器具排水竖向支管时，可视为一个滑动支承明装立管穿越楼板处有严格的防漏水的措施，采用细石混凝土补洞，分层填实后，可以形成固定支承；暗装在管井中的立管，若穿越楼板处未能形成固定支承时，应每层设置立管固定支承一个。
给水排水标标准图集-国标给水排水标准图集-水管图集
S1(一)给水排水标标准图集给水设备安装（冷水部分)（2004年合订本）02S101矩形给水箱98S102卧式水泵隔振及其安装95SS103立式水泵隔振及其安装02SS104二次供水消毒设备选用与安装01SS105常用小型仪表及特种阀门选用安装02S106中小型冷却塔选用及安装04S107游泳池附件安装及设备选用单价：155元S1（二）给水排水标标准图集给水设备安装(热水及开水部分）(2004年合订本)01S122—1 RV系列导流型容积式水加热器选用及安装01S122—2 HRV系列导流型半容积式水加热器选用及安装01S122—3 SV系列弹性管束型半容积式水加热器选用及安装01S122—4 SI系列弹性管束型半即热式水加热器选用及安装01S122—5 TBF系列浮动盘管型半容积式水加热器选用及安装01S122—6 SW、WW系列浮动盘管型半即热式水加热器选用及安装01S122-7 BFG系列浮动盘管型半容积式水加热器选用及安装01S122-8 TGT系列浮动盘管型半即热式水加热器选用及安装01S122—9 SS、MS系列U形管型容积式水加热器选用及安装01S122—10 DFHRV系列导流浮动盘管型半容积式水加热器选用及安装01S123 贮水罐选用及安装95S124 自控恒温装置01S125 开水器(炉）选用及安装01SSl26 住宅用热水器选用及安装单价：110元S2给水排水标标准图集消防设备安装（2004年合订本)01S201室外消防栓安装04S202室内消防栓安装99S203消防水泵接合器安装99(03)S203消防水泵接合器安装(2003年局部修改版)04S204消防专用水泵选用及安装98S205消防增压稳压设备选用及安装（隔膜式气压罐)04S206自动喷水与水喷雾灭水设施安装单价：112元S3给水排水标标准图集排水设备及卫生器具安装（2004年合订本）01S302雨水斗92S303医院卫生设备安装99S304卫生设备安装01S305小型潜水排污泵选用及安装01(03)S305小型潜水排污泵选用及安装（2003年局部修改版) 单价：78元S4（一)给水排水标准图集室内给水排水管道及附件安装（一)（2004年合订本）03S401管道和设备保温、防结露及电伴热03S402室内管道支架及吊架02S403钢制管件02S404防水套管单价:120元S4（二）给水排水标准图集室内给水排水管道及附件安装(二）（2004年合订本)02SS405—1 硬聚氯乙烯(PVC—U）给水管安装02SS405—2 无规共聚聚丙烯(PP—R）给水管安装02SS405—3 铝塑复合给水管安装02SS405-4 交联聚乙烯(PE—X)给水管安装96S406 建筑排水用硬聚氯乙烯（PVC-U)管道安装03S407—1 建筑给水金属管道安装——-铜管03SS408 住宅厨、卫给排水管道安装02SS405—1 硬聚氯乙烯(PVC—U)给水管安装02SS405-2 无规共聚聚丙烯（PP—R)给水管安装02SS405-3 铝塑复合给水管安装02SS405—4 交联聚乙烯（PE—X)给水管安装04S107《游泳池附件安装和设备选用》05S108《倒流防止器安装》04S206《自动喷水与水喷雾灭火设施安装》04S301《建筑排水设备附件选用安装》04S407—2《建筑给水金属管道安装－薄壁不锈钢管》04S409《建筑排水用柔性接口铸铁管道安装》04S516《混凝土排水管道基础及接口》03S703—1《建筑中水处理工程（一）》04S803《圆形钢筋混凝土蓄水池》05S902《民用建筑工程给水排水初步设计深度图样》04FS01《防空地下室给水排水设计示例》04FS02《防空地下室给水排水设施安装》04S519《小型排水构筑物》02S515《排水检查井》04S520《埋地塑料排水管道施工》05S502《室外给水管道附属构筑物》02S101 矩形给水箱98S102 卧式水泵隔振及其安装95SS103 立式水泵隔振及其安装02SS104 二次供水消毒设备选用与安装01SS105 常用小型仪表及特种阀门选用安装02S106 中小型冷却塔选用及安装04S107 游泳池附件安装及设备选用给水设备安装(热水及开水部分)（2004年合订本）01S122—1 RV系列导流型容积式水加热器选用及安装01S122-2 HRV系列导流型半容积式水加热器选用及安装01S122—3 SV系列弹性管束型半容积式水加热器选用及安装01S122—4 SI系列弹性管束型半即热式水加热器选用及安装01S122-5 TBF系列浮动盘管型半容积式水加热器选用及安装01S122-6 SW、WW系列浮动盘管型半即热式水加热器选用及安装01S122—7 BFG系列浮动盘管型半容积式水加热器选用及安装01S122-8 TGT系列浮动盘管型半即热式水加热器选用及安装01S122—9 SS、MS系列U形管型容积式水加热器选用及安装01S122-10 DFHRV系列导流浮动盘管型半容积式水加热器选用及安装01S123 贮水罐选用及安装95S124 自控恒温装置01S125 开水器(炉）选用及安装01SSl26 住宅用热水器选用及安装消防设备安装(2004年合订本)01S201 室外消防栓安装04S202 室内消防栓安装99S203 消防水泵接合器安装99(03)S203 消防水泵接合器安装（2003年局部修改版)04S204 消防专用水泵选用及安装98S205 消防增压稳压设备选用及安装（隔膜式气压罐）04S206 自动喷水与水喷雾灭水设施安装排水设备及卫生器具安装（2004年合订本)01S302 雨水斗92S303 医院卫生设备安装99S304 卫生设备安装01S305 小型潜水排污泵选用及安装01(03）S305 小型潜水排污泵选用及安装（2003年局部修改版)室内给水排水管道及附件安装（一）（2004年合订本）03S401 管道和设备保温、防结露及电伴热03S402 室内管道支架及吊架02S403 钢制管件02S404 防水套管室内给水排水管道及附件安装（二）(2004年合订本）02SS405-1 硬聚氯乙烯(PVC-U)给水管安装02SS405—2 无规共聚聚丙烯(PP-R）给水管安装02SS405-3 铝塑复合给水管安装02SS405-4 交联聚乙烯(PE—X)给水管安装96S406 建筑排水用硬聚氯乙烯（PVC-U）管道安装03S407-1 建筑给水金属管道安装-—-铜管03SS408 住宅厨、卫给排水管道安装04S107《游泳池附件安装和设备选用》05S108《倒流防止器安装》04S206《自动喷水与水喷雾灭火设施安装》04S301《建筑排水设备附件选用安装》04S407—2《建筑给水金属管道安装－薄壁不锈钢管》04S409《建筑排水用柔性接口铸铁管道安装》04S516《混凝土排水管道基础及接口》03S703—1《建筑中水处理工程（一）》04S803《圆形钢筋混凝土蓄水池》05S902《民用建筑工程给水排水初步设计深度图样》04FS01《防空地下室给水排水设计示例》04FS02《防空地下室给水排水设施安装》。
04S520埋地塑料排水管道施工标准图集OSOS
缠绕管四种。
1.硬聚氯乙烯平壁管具有较高的抗内压能力，由 于管壁为实壁结构，同样等级的环刚度，其材料用
< 量最高。常用于 ON 200mm建筑小区排水工程。
2. 硬聚氯乙烯加筋管为管外壁经环形肋加强的异 型结构壁管材。管材具有较好的抗冲击性能和抵抗
目
目 录(一)、(二)一一一一
总说明(一) - (十五)一
硬聚氯乙烯 (PVC-U) 双壁波纹管 硬聚氯乙烯 (PVC-U) 双壁波纹管承插口尺寸一一一
1
一
，
一 .
仆 一
一
一
~qLn 1122 硬聚2 氯乙2烯2 (PV2 C-U2 )钢2塑复合缠绕管接口及 Y A
聚乙烯 (PE) 双壁波纹管一一一一一一一一一一一一一一- 29
应位于冰冻线深度以下。
4. 1. 2 聚乙烯( PE )管材
1.聚乙烯管材的韧性好，低温抗冲击性能佳，但管 材的弯曲强度和弯曲模量较小，故制作相同管径，同 等环刚度的管材，其材料用量较多。 聚乙烯管材有二种类型，一类是用挤出工艺生产的 双壁波纹管，其最大管径可达 1200mm 。另一类是用 缠绕工艺生产的结构壁管，有 A 型和 B 型二种型式。 A 型结构壁管是具有平整的内外表面，在内外壁之间有 螺旋形肋或螺旋形圆形中空肋的管材 ;B 型结构壁管
塑宋:
批准部门 主编单位
实行日期
中华人民共和国建设部 上海市市政工程研究院 上海科达市政交通设计院
二 00 四年十二月一日
批准文号 统一编号
图集号
建质 [2004] 191 号
GJBT一 778
安装图集名称
81
99（03）D501-1
建筑物防雷设施安装
82
02D501-2
等电位联结安装
已购买
83
03D501-3
利用建筑物金属体做防雷及接地装置安装
84
03D501-4
接地装置安装
已购买
85
03D602-1
变配电系统智能化设计（10KV及以下）
86
03D603
住宅小区建筑电气设计与施工
87
D701-1~3（2004年合订本）
室内给水排水管道及附件安装（二）
55
S5（一）2005版
室外给水排水管道工程及附属设施（一）
56
S5（二）2005版
室外给水排水管道工程及附属设施（二）
57
FS01-02（2002年合订本）
防空地下室给排水设计
安装图集一览表
第4页
序号
图集号
图集名称
备注
58
00DX001
建筑电气工程设计常用图形和文字符号
05SS905
给水排水实践教学及见习工程师图册
49
S1（一）2004版
给水设备安装（冷水部分）
50
S1（二）2004版
给水设备安装（热水及开水部分）
51
S2 2004版
消防设备安装
52
S3 2004版
排水设备及卫生器具安装
53
S4（一）2004版
室内给水排水管道及附件安装（一）
54
S4（二）2004版
64
05SDX007
建筑电气实践教学及见习工程师图册
65
04DX101-1
建筑电气常用数据
66
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PVC管安装图集
2. 本图集适用于民用及工业建筑PVC-U排水管道安装。
室内连续排水温度不大于40℃，而瞬时排水温度不大于80℃。
工业建筑的排水水质应对PVC-U管道不起侵蚀作用。
3. 本图集遵照我国有关规范、标准及规程进行设计：
3.1.《建筑给水排水设计规范》GBJ15-88
3.2.《建筑排水用硬聚氯乙烯管材》GB/T5836.1-92
3.3.《建筑排水用硬聚氯乙烯管材》GB/T5836.2-92
3.4.《建筑排水硬聚氯乙烯管道设计、施工及验收规》
CJJ29～30-89
4. 本图集的安装尺寸按照国标GB/T5836.1-92和GB/T5836.2-92进行设计。
管材的外径及壁厚应符合表1的要求。
管材及管件的物理机械性能应符合表2的要求。
5. 管材和管件的连接方法采用承插式胶粘剂粘接。
粘接剂必须标有生产厂名称、生产日期和使用期限，并必须有出厂合格证和使用说明书。
管材、管件和胶粘剂应由同一生产厂配套供应。
6. 管材和管件在运输、装卸和搬动时应小心轻放，不得抛、摔、滚、拖，也不得烈日曝晒，应分规格装箱运输。
管材和管件应储存在温度不超过40℃的库房内，库房应有良好的通风条件。
管材应分规格水平堆放在平整的地面上。
管材的外径及壁厚标准表1
7. 伸缩节的设置
立管及非埋地管都应设置伸缩节。
当层高H≤4m时，立管上每层应设伸缩节一个，层高H＞4m时，应根据计算确定；悬吊横干管设置伸缩节应结合支承情况确定，悬吊横干管上伸缩节之间的最大距离不宜超过4m，应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定。
管道设计伸缩量不应大于表3中伸缩节的最大允许伸缩量。
为了使立管连接支管处位移最小，伸缩节应尽量设在靠近水流汇合管件处。
为了控制管道的膨胀方向，两个伸缩节之间必须设置一个固定支承。
8. 管道支承
8.1. 支承种类
管道支承分滑动支承和固定支承两种，悬吊在楼板下的横支管上，若连接有穿越
楼板的卫生器具排水竖向支管时，可视为一个滑动支承明装立管穿越楼板处有严格的防漏水的措施，采用细石混凝土补洞，分层填实后，可以形成固定支承；暗装在管井中的立管，若穿越楼板处未能形成固定支承时，应每层设置立管固定支承一个。
8.3. 立管滑动支承与固定支承的设置固定支承每层设置一个，以控制立管膨胀方向，分层支承管道的自重。
当层高H≤4m（DN≤50 H≤3m）时，层间设滑动支承一个；若层高H＞４m(DN≤50 H＞3m)时,层间设滑动支承两个。
8.4. 立管底部宜设支墩或采取牢固的固定措施。
8.5. 管道支承件的内壁应光洁，滑动支承件与管身之间应留空隙，若内壁不够光洁，则应衬垫一层柔性材料；固定支承件的内壁和管身外壁之间应夹一层橡胶垫，安装时应将扁钢制成的U形卡用螺栓拧紧固定。
8.6. 本图集仅绘出几种常见的支承形式，其它情况的支承做法可以参照S161。
9. 检查口或清扫口的设置
9.1. 立管在底层和在楼层转弯处应设置立管检查口，消能装置处和卫生器具的最高层的立管上也应设置立管检查口。
其安装高度距地面1m。
检查口位置和朝向应便于维修，暗装立管在检查口处应设检修门。
9.2. 在水流转角小于135℃的横管上应设置检查口或清扫口。
公共建筑内，在连接4个或4个以上的大便器的污水横管上宜设置清扫口。
将立管装设在管井中或管窿中。
11.管道穿越楼板或穿墙时，须预留孔洞，孔洞直径一般可比管道外径大50mm。
管道安装前，必须检查预留孔洞的位置和标高是否正确。
安装施工应密切配合土建施工，做好预留洞或凿洞以及补洞工作。
立管穿越楼板处应加装PVC-U或其它材料的止水翼环，用C20细石混凝土分层浇筑填补，第一次为楼板厚度的2/3，待强度达到1.2Mpa 以后，再进行第二次浇筑至与地面相平。
12.室内管道安装
12.1.施工前的准备工作：按设计图纸及现场预留洞位置等实际情况，作出配管简图，决定各种管件的实际安装位置，选择合格的管材和管件，进行配管。
12.2.管道安装一般应自下而上分层进行。
先安装立管，后安装横管，连续施工。
12.3.安装立管时，应先将管段吊正，再安装伸缩节。
将管端插口平直插入伸缩节承
口橡胶圈中，用力应均衡，不得摇挤，避免橡胶圈顶歪。
安装完毕后，应随即将立管固定。
然后与土建配合，用C20细石混凝土分层将孔洞缝隙填实。
12.4.横支管的安装：先将预制好的管段用铁钩吊挂，查看无误后，再进行粘接。
粘接后，应迅速摆正位置，按规定校正坡度，临时加以固定，待粘接固化后，再紧固支承件，但不宜卡箍过紧。
12.5.室内管道安装完毕后，随即进行伸顶通气管和通气帽的安装。
12.6.应采用通气孔面积达到通气管通气断面两倍以上的PVC-U通气帽。
13.埋地管敷设：一般分两段进行施工。
第一段先做±0.000以下的室内部分，至伸出外墙为止。
待土建施工结束后，再铺设第二段，从外墙边接入检查井。
埋地管的管沟应底面平整，无突出的坚硬物。
一般可作100～150mm砂垫层，垫层宽度不小于管径的2.5倍。
坡度与管道坡度相同。
管道安装好并经灌水试验合格后，方可在管道周围填砂，填砂至管顶以上至少100mm处。
14.管道系统安装完毕，应对管道的外观质量和安装尺寸进行复核检查。
检查无误后，再分层进行通水试验。
排水系统按给水系统1/3配水点同时开放，检查排水是否畅通，有无渗漏。
埋地管灌水试验的灌水高度不得低于底层地面高度。
灌水15分钟后，若水面下降，再灌满延续5分钟，以液面不下降为合格，放水后应将存水弯水封内积水沾出。
15.本图集尺寸均以mm计。
