脚手架工程量计算案例
脚手架工程量计算规则
脚手架工程量计算规则-模板工程量计算规则1.综合脚手架为了简化脚手架工程量的计算，一些地区以建筑面积为综合脚手架的工程量。
综合脚手架不管搭设方式，一般综合了砌筑、浇筑、吊装、抹灰等所需脚手架材料的摊销量；综合了木制、竹制、钢管脚手架等，但不包括浇灌满堂基础等脚手架的项目。
综合脚手架一般按单层建筑物或多层建筑物分不同檐口高度来计算工程量，若是高层建筑还须以高层建筑高增加费。
2.单项脚手架2.1一般规则1）建筑物外墙脚手架：凡设计室外地坪至于檐口（或女儿墙上表面）的砌筑高度在15m 以上的或砌筑高度虽不足15m，但外墙门窗及装饰面积超过外墙表面积60%以上时，均按双排脚手架计算。
2）建筑物内墙脚手架：凡设计室内坪至顶板下表面（或山墙高度的1/2处）的砌筑高度在3.6m以下的（含3.6m），按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
3）石砌墙体，凡砌筑高度超过1.0m以上时，按外脚手架计算4）计算内、外墙脚手架时，均不扣除门、窗洞口、空圈洞口等所占的面积。
5）同一建筑物高度不同时，应按不同高度分别计算。
例1 根据图11-4图示尺寸，计算建筑物外墙脚手架工程量。
解单排脚手架（15m高）=（26+12×2+8）×15=870m2双排脚手架（24m高）=（18×2+32）×24=1632m2双排脚手架（27 m高）=32×27=864m2双排脚手架（36 m高）=（26-8）×36=648m2双排脚手架（51m高）=（18+24×2+4）×51=3570m26）现浇钢筋混凝土框架柱、梁按双排脚手架计算。
7）围墙脚手架：凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的，按里脚手脚计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
8）室内顶棚装饰面距设计室内地坪在3.6m以上时，应计算满堂脚手架。
计算满堂脚手架后，墙面装饰工程则不再脚手架。
脚手架的计算方法
脚手架的计算方法目前，在我国脚手架工程量的计算方法有两种：即综合脚手架和单项脚手架。
比如北京（综合）、河北（单项）。
•综合脚手架为简化脚手架工程量的计算，以建筑面积做为脚手架的工程量，不分搭设方式，一般综合了砌筑，浇注，吊装，装饰等所需脚手架的摊销量，综合了木制，竹制，钢管脚手架等（满堂基础另算）计算原则一般按多层，高层及檐高来计算，若是高层建筑要计算高层建筑超高增加费。
（ 20M ）•单项脚手架依工程项目不同的方式搭设（ 1 ）砌筑脚手架：按墙面垂直投影面积以 M 2 计算外墙脚手架： S= 外墙外边线长 * 外墙高度内墙脚手架： S= 内墙净长 * 内墙净宽山墙脚手架： S= 山墙长 * 平均墙高独立柱脚手架： H ≤ 3.6M S= 柱周长 * 高 H ＞ 3.6 S= （柱周长 +3.6 ） * 高外墙双面抹灰脚手架：外墙含在砌筑中， H ＞ 3.6 考虑抹灰脚手架砖基础脚手架：室外地坪至垫层上面，大于 1.5M ，按砌墙计算（ 2 ）现浇混凝土脚手架：基深＞ 1.5M B 条＞ 3M B 坑＞ 16M 2按土方放坡内的底面积计算，套满堂脚手架定额后乘 0.3 。
梁、柱、墙高大于 3.6M ，计算浇捣脚手架S （梁） = 梁净长 * 高度（地面到顶面）S （柱） = （周长 +3.6 ） * 柱高S （墙） = 墙净长 * 室内地面至板底高度（ 3 ）抹灰脚手架梁，柱，墙高度大于 3.6M ，计算抹灰脚手架，公式同上，如有满堂脚手架可利用时，不再计算。
（ 4 ）满堂脚手架天棚高度大于 3.6M ，按净面积计算，不扣除柱，垛所占面积。
室内高度超过 5.2M ，计算增加层， 1.2M 为一层，少于 0.6M 不计三、工程量计算规则（ P114-115 ）四、定额说明•外脚手架的单排与双排有何不同。
•同一建筑物高度不同时，按不同高度分别计算。
•石砌墙体砌筑高度超过 1.0m 以上时应搭设脚手架，套外脚手架子目。
[实用]脚手架工程量计算及组价附图讲义
![[实用]脚手架工程量计算及组价附图讲义](https://img.taocdn.com/s3/m/17b8302aa200a6c30c22590102020740bf1ecd57.png)
综合脚手架
综合脚手架
综合脚手架概念及内容
综合脚手架，一般指沿建筑物外墙外围搭设的脚手架，它综 合了外墙砌筑、勾缝、捣制外轴线柱以及外墙的外部装饰等 所用脚手架。包括脚手架、平桥、斜桥、平台、护栏、挡脚 板、安全网等；高层脚手架50.5m至200.5m还包括托架和拉 杆费用。（详 定额说明P1201）。
综合脚手架 的搭设长度
墙高： 1）从设计外地坪至外墙的顶板面标高 2）有女儿墙者，其高度计至女儿墙顶面。 3) 地下室外墙综合脚手架高度从设计外地坪至底板垫层底。
计算 高度
设计室外地坪
有女儿墙时 的计算高度
设计室内地坪
多层建筑工程中，下层缩入，上层飘出的建筑物外墙脚手架： 工程量= 飘出的最长一层的外墙凹凸长度×高度（设计外 地坪至建筑物顶面） 套与该计算高度相应的综合脚手架。
综合脚手架计算规则
建筑工程外墙综合脚手架
（1）建筑物外墙综合脚手架工程量，按外墙外边线的凹凸 （包括凸出阳台）总长度乘以设计外地坪至外墙的顶板面或 檐口的高度以面积计算；不扣除门、窗、洞口及穿过建筑物 的通道的空洞面积。屋面上的楼梯间、水池、电梯机房等的 脚手架工程量应并入主体工程量内计算。
外墙综合脚手架的步距和计算高度，按以下情形分别确定：
（9）加层建筑物工程外墙脚手架工程量，原有建筑物部分， 按两个单排脚手架计算，其高度以原建筑物的外地坪至原有 建筑物高度减2.5m。
一、综合脚手架 二、单排脚手架 三、满堂脚手架 四、里脚手架 五、活动脚手架 六、靠脚手架安全挡板 七、独立挡板 八、电梯井脚手架 九、烟囱脚手架
17.1基础知识（P291）
脚手架是专为高空施工操作、堆放和运送 材料，并保护施工过程工人安全要求面设 置的架设工具或操作平台。脚手架虽不是 工程的实体，但也是施工中不可缺少的设 施之一，其费用也是构成工程造价的一个 组成部分。
综合脚手架工程量计算
综合脚手架工程量计算1.综合脚手架为了简化脚手架工程量的计算，一些地区以建筑面积为综合脚手架的工程量。
综合脚手架不管搭设方式，一般综合了砌筑、浇筑、吊装、抹灰等所需脚手架材料的摊销量；综合了木制、竹制、钢管脚手架等，但不包括浇灌满堂基础等脚手架的项目。
综合脚手架一般按单层建筑物或多层建筑物分不同檐口高度来计算工程量，若是高层建筑还须以高层建筑高增加费。
2.单项脚手架2.1一般规则(1)建筑物外墙脚手架：凡设计室外地坪至于檐口（或女儿墙上表面）的砌筑高度在15 m以上的或砌筑高度虽不足15m，但外墙门窗及装饰面积超过外墙表面积60%以上时，均按双排脚手架计算。
(2)建筑物内墙脚手架：凡设计室内坪至顶板下表面（或山墙高度的1/2处）的砌筑高度在3.6m以下的（含3.6m），按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
(3)石砌墙体，凡砌筑高度超过1.0m以上时，按外脚手架计算(4)计算内、外墙脚手架时，均不扣除门、窗洞口、空圈洞口等所占的面积。
(5)同一建筑物高度不同时，应按不同高度分别计算。
例1 根据图11-4图示尺寸，计算建筑物外墙脚手架工程量。
解 :单排脚手架（15m高）=（26+12×2+8）×15=870m2双排脚手架（24m高）=（18×2+32）×24=1632m2双排脚手架（27 m高）=32×27=864m2双排脚手架（36 m高）=（26-8）×36=648m2双排脚手架（51m高）=（18+24×2+4）×51=3570m2(6)现浇钢筋混凝土框架柱、梁按双排脚手架计算。
(7)围墙脚手架：凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的，按里脚手脚计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
(8)室内顶棚装饰面距设计室内地坪在3.6m以上时，应计算满堂脚手架。
计算满堂脚手架后，墙面装饰工程则不再脚手架。

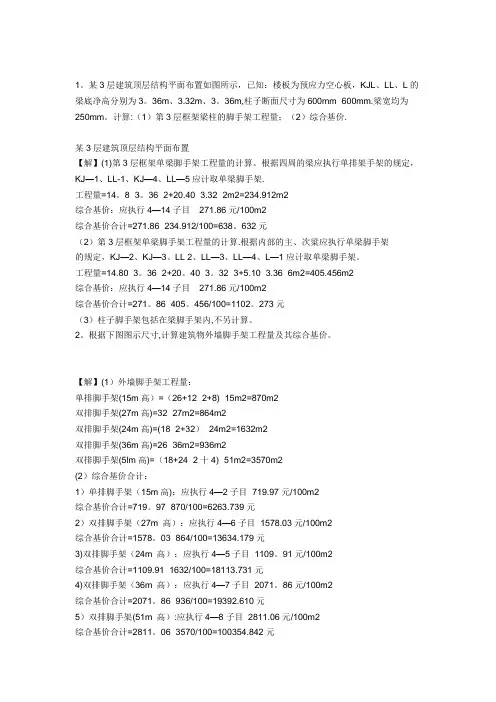

脚手架工程量计算实例
1。
某3层建筑顶层结构平面布置如图所示，已知：楼板为预应力空心板，KJL、LL、L的梁底净高分别为3。
36m、3.32m、3。
36m,柱子断面尺寸为600mm×600mm.梁宽均为250mm。
计算:（1）第3层框架梁柱的脚手架工程量；（2）综合基价.某3层建筑顶层结构平面布置【解】(1)第3层框架单梁脚手架工程量的计算。
根据四周的梁应执行单排架手架的规定，KJ—1、LL-1、KJ—4、LL—5应计取单梁脚手架.工程量=14。
8×3。
36×2+20.40×3.32×2m2=234.912m2综合基价：应执行4—14子目271.86元/100m2综合基价合计=271.86×234.912/100=638。
632元（2）第3层框架单梁脚手架工程量的计算.根据内部的主、次粱应执行单梁脚手架的规定，KJ—2、KJ—3、LL 2、LL—3、LL—4、L—1应计取单梁脚手架。
工程量=14.80×3。
36×2+20。
40×3。
32×3+5.10×3.36×6m2=405.456m2综合基价：应执行4—14子目271.86元/100m2综合基价合计=271。
86×405。
456/100=1102。
273元（3）柱子脚手架包括在梁脚手架内,不另计算。
2。
根据下图图示尺寸,计算建筑物外墙脚手架工程量及其综合基价。
【解】(1）外墙脚手架工程量：单排脚手架(15m高）=（26+12×2+8)×15m2=870m2双排脚手架(27m高)=32×27m2=864m2双排脚手架(24m高)=(18×2+32）×24m2=1632m2双排脚手架(36m高)=26×36m2=936m2双排脚手架(5lm高)=（18+24×2十4)×51m2=3570m2(2）综合基价合计：1）单排脚手架（15m高)：应执行4—2子目 719.97元/100m2综合基价合计=719。

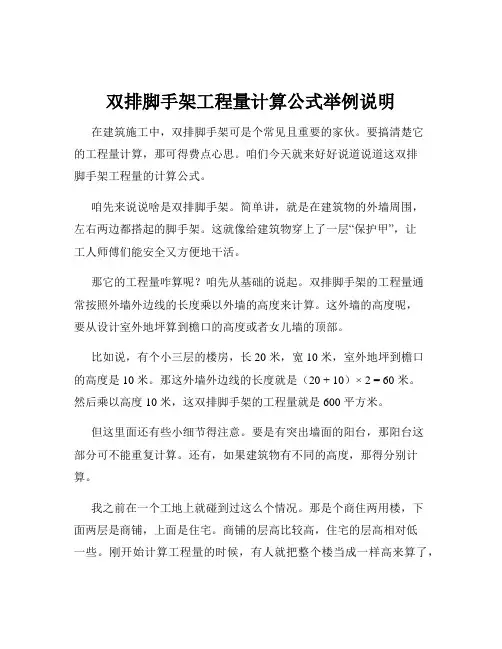

双排脚手架工程量计算公式举例说明
双排脚手架工程量计算公式举例说明在建筑施工中，双排脚手架可是个常见且重要的家伙。
要搞清楚它的工程量计算，那可得费点心思。
咱们今天就来好好说道说道这双排脚手架工程量的计算公式。
咱先来说说啥是双排脚手架。
简单讲，就是在建筑物的外墙周围，左右两边都搭起的脚手架。
这就像给建筑物穿上了一层“保护甲”，让工人师傅们能安全又方便地干活。
那它的工程量咋算呢？咱先从基础的说起。
双排脚手架的工程量通常按照外墙外边线的长度乘以外墙的高度来计算。
这外墙的高度呢，要从设计室外地坪算到檐口的高度或者女儿墙的顶部。
比如说，有个小三层的楼房，长 20 米，宽 10 米，室外地坪到檐口的高度是 10 米。
那这外墙外边线的长度就是（20 + 10）× 2 = 60 米。
然后乘以高度 10 米，这双排脚手架的工程量就是 600 平方米。
但这里面还有些小细节得注意。
要是有突出墙面的阳台，那阳台这部分可不能重复计算。
还有，如果建筑物有不同的高度，那得分别计算。
我之前在一个工地上就碰到过这么个情况。
那是个商住两用楼，下面两层是商铺，上面是住宅。
商铺的层高比较高，住宅的层高相对低一些。
刚开始计算工程量的时候，有人就把整个楼当成一样高来算了，结果可闹了笑话。
后来我们重新仔细测量，按照不同的高度分段计算，这才把工程量算对。
另外，还有一些特殊部位，比如楼梯间、电梯间的外墙，这些地方的脚手架工程量也要单独计算。
总之，计算双排脚手架的工程量可不能马虎，得仔细测量，按照公式，注意各种细节，才能算出准确的结果。
这样才能保证工程预算准确，施工顺利进行。
希望我上面说的这些能让您对双排脚手架工程量的计算有更清楚的了解。
在实际操作中，多琢磨多练习，您就会越来越熟练啦！。
满堂脚手架工程量的计算
满堂脚手架工程量计算步骤
01
02
03
确定建筑面积
根据施工图纸和现场实际 情况，确定需要计算工程 量的建筑面积。
选择系数
根据建筑类型和楼层高度， 选择适当的系数值。
计算工程量
将确定的建筑面积乘以选 择的系数，得出满堂脚手 架的工程量。
满堂脚手架工程量计算注意事项
01
02
03
04
考虑楼层高度
不同楼层高度对系数值的选择 有影响，应准确测量楼层高度
总结词：应对措施
详细描述：在遇到特殊地质条件、气候条件或其他不可抗力因素时，需采取相应措施确保脚手架稳定性和安全性，并根据实 际措施计算工程量。
04 满堂脚手架工程量计算软 件介绍
软件一：XX工程量计算软件
总结词
功能强大、操作简便
详细描述
XX工程量计算软件是一款专业的脚手架工程量计算软件，具备强大的计算功能和用户 友好的操作界面。通过输入相关参数，软件能够快速准确地计算出满堂脚手架的工程量，
准确计算满堂脚手架工程量，有助于合理安排施 工进度和材料采购计划，提高施工效率。
通过满堂脚手架工程量计算，可以确定脚手架的 搭设范围、高度和数量，为施工安全提供保障。
准确的满堂脚手架工程量计算，有助于降低施工 成本，提高项目的经济效益。
02 满堂脚手架工程量计算方 法
满堂脚手架工程量计算公式
满堂脚手架工程量=建筑面积X系数 系数值根据不同的建筑类型和楼层高度有所不同，一般取值范围在1.2-1.8之间。
问题三
01
02
03
04
提高满堂脚手架工程量计算的 准确性需要采取多种措施。
首先，要熟悉满堂脚手架的计 算规则和方法，严格按照相关
2012河北定额脚手架计算土建
河北2012定额脚手架如何计算（上篇）河北12定额发布已经有一段时间，其中一个变化较大的部分就是脚手架，08定额中采用的综合脚手架，工程量是工程的建筑面积。
在12定额中，为适应市场的发展，将传统的脚手架、组合式钢模板、支撑系统及操作平台摊销编制方法改为了租赁方法编制。
使造价更贴近市场。
同时脚手架由综合编制改为了按各单项进行编制。
为了让大家能够更方便进行脚手架工程的计算，下面我们为大家介绍一个工程都需要计算哪些脚手架的工程量。
一、结构脚手架1、外墙脚手架定额规定：单排、双排外墙脚手架的工程量按外墙外围长度（含外墙保温）乘以外墙高度以"m2"计算。
突出墙外在24cm 以内的墙垛、附墙烟囱等，其脚手架已包括在外墙脚手架内，不再另计；突出墙外超过24cm时按图示尺寸展开计算，并入外墙脚手架工程量内。
型钢悬挑脚手架、附着式升降脚手架按其搭设范围墙体外围面积计算。
外墙脚手架需要区分地上、地下分别套用不同高度的脚手架项目列项计算。
下面我们列出几个典型案例工程的外墙脚手架定额套用方法。
（以下数据摘自河北2012定额宣贯材料）在图形算量GCL2013软件中计算外脚手架的工程量，需要在墙构件中，正确指定墙体的位置，即“内外墙标志”务必选择正确，之后选择工程量表达式时选择WQWJSJMJDS<外墙外脚手架面积>就可以计算外墙脚手架面积了。
不套定额也是可以查看的。
在分类查看工程量时，可以看到外墙外脚手架面积的总量。
如下图最后一列就是外墙外脚手架的面积。
2、内墙砌筑脚手架内墙砌体砌筑脚手架，内墙按砌体净长乘以高度以"m2"计算，高度从室内地面或楼面算至板下或梁（不包括圈梁）下。
高度（同一面墙高度变化时，按平均高度）在3.6m以内时，按3.6m以内里脚手架计算，高度超过3.6m时，按相应高度的单排外脚手架项目乘以系数0.60计算。
这里需要多说一句，内墙只需要计算砌筑脚手架。
双排脚手架计算公式举例说明
双排脚手架计算公式举例说明脚手架工程量计算规则及说明一、工程量计算规则脚手架分综合脚手架、单项脚手架两种形式。
凡能计算建筑面积的、且由一个施工单位总承包的工业与民用建筑单位工程，均应执行综合脚手架定额；凡不能计算建筑面积而必须搭设脚手架的、或能计算建筑面积但建筑工程和装饰装修工程分别由若干个施工单位承包的单位工程和其他工程项目，可执行单项脚手架定额。
（一）综合脚手架1.综合脚手架工程量，按建筑物的总建筑面积以m2计算。
2.综合脚手架定额项目中的单层建筑物是指一层和一层带地下室的单位工程，多层建筑物是指二层以上（不计地下室层）的单位工程。
3.影剧院、礼堂带有吊顶者，其吊顶高度在4.5m以上时，所需满堂脚手架，可按影剧院、礼堂增加满堂脚手架定额计算。
4.综合脚手架定额项目内不包括建筑物垂直封闭、垂直防护架及水平防护架、防护栏杆，实际需要时应另行计算。
5.按综合脚手架定额计算时，除以上规定可增加计算的单项脚手架外，不得再计算其他脚手架。
（二）单项脚手架1.外脚手架及建筑物垂直封闭工程量按外墙外边线长度，乘以室外地坪至外墙顶高度以m2计算，突出墙外面宽度在24cm以内的墙垛，附墙烟囱等不展开计算脚手架工程量，超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之内。
不扣除门窗洞口，空圈等所占的面积。
2.里脚手架工程量按墙面垂直投影面积计算。
3.独立柱按单排外脚手架定额项目计算，其工程量按图示柱结构外围周长另加3.60m乘高度以m2计算。
4.室内天棚装饰面距设计室内地坪在3.60m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程则不再计算脚手架。
满堂脚手架工程量按室内净面积以m2计算，其高度在3.60～5.20m之间时，计算基本层，超过5.20m 时，每增加1.20m按增加一层计算。
计算式如下：满堂脚手架增加层数＝(室内净高度－5.20(m))/1.20(m)5.架空运输脚手架工程量按搭设长度以延长m计算。
脚手架工程量计算图解
脚手架工程量计算图解脚手架是施工现场为方便工人操作并解决垂直和水平运输而搭设的各种支架，那么依据现在使用的建筑工程消耗量标准定额计算脚手架的规则，一般分为内、外脚手架的算量规则。
很多同学在学校的时候也没有好好学习，上了工作岗位遇到了脚手架计算的事都在抓耳挠腮。
今天就用图“解”方式，给大家讲解一下具体的计算方法。
1.按图所示，计算柱脚手架及梁脚手架工程量及总工程量。
a）平面图b）柱【解】(1)柱脚手架工程量：每根柱的脚手架工程量=(柱断面周长+3.6m)×柱高=[(0.5+0.3)×2+3.6](4.45+0.38+0.12)m2=25.74m210根柱的脚手架工程量=25.74×l0m2=257.4m2(2)梁脚手架工程量：每根梁的脚手架工程量=设计室内地坪(或楼板上表面)至梁底的高度×梁净长6m开间粱脚手架工程量=(4.45+0.38-0.15)×(6-0.5)×8m2=205.92m212m跨度梁脚手架工程量=4.68×(12-0.5)×5m2=269.1m2(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：(257.4+205.92+269.1)m2×12=8789.04m2综合基价：应执行4—8子目2811.06元/100m2综合基价合计=2811.06×8789.04/100=247065.188元2.按图所示，计算外脚手架及里脚手架工程量及综合基价。
a）平面图b）剖面图【解】(1)外脚手架工程量：[(38.5+0.24)×2+(8+0.24)×2]×(12+0.3)m2=1089.29m2综合基价：应执行4-2子目719.97元/100m2综合基价合计=719.97×1089.29/100=7842.561元(2)里脚手架工程量：[(8-1.8-0.24)×10+(3.5-0.24)×8]×[(3-0.12)×3+3]=997.32m2综合基价：应执行4-20子目147.98元/100m2综合基价合计=147.98×997.32/100=1475.834元3.如图所示，求外墙脚手架工程量及综合基价。
脚手架工程量计算实例
脚手架工程量计算实例
脚手架是建筑工程中不可或缺的搭建工具，它能够在建筑工地上起到关键的支撑作用，为工人们提供更加安全的工作环境。
而脚手架的搭建工程量计算问题则是建筑工人关注的一个焦点。
本文将为您介绍一个关于脚手架工程量计算的实例。
假设建筑工地上有一栋大楼，目前正在施工过程中。
该大楼共有6层，每层高度为20米。
根据建筑规范，每层都需要设立一个脚手架，那么总共需要设立18个脚手架。
每个脚手架的工程量计算公式如下：
工程量=高度（米）×长度（米）×层数
其中，高度是指脚手架的搭建高度，长度是指脚手架的搭建长度，层数是指脚手架所处的楼层数。
根据上述计算公式，我们可以得出每个脚手架的工程量。
在此需要注意的是，由于搭建脚手架需要大量的钢管、扣件等材料，因此计算工程量时还需要考虑到材料的重量和损耗。
另外，由于脚手架的搭建需要严格遵循建筑规范，因此在计算工程量时还需要考虑到搭建过程中的安全和质量问题。
在实际施工过程中，脚手架的搭建工程量计算是一个非常重要的问题。
只有了解了这一问题的计算方法，才能确保施工过程的安全和质量。
同时，还需要考虑到脚手架的搭建成本，为工程节约成本。
因此，对于建筑工人们来说，计算脚手架的工程量是一项非常实用的技能，也是他们工作中不可或缺的一部分。
总之，脚手架的搭建工程量计算是建筑工人在施工过程中需要关注的一个重要问题。
只有掌握了这一问题的计算方法，才能确保施工过程的安全和质量。
安全文明措施费案例解析(1)
26.73m3×168.28元/10m3＋8.47m3×5013.52元 /10m3＋1.28m3×3015.33元/10m3＋ 29.25m3×215.01元/10m3=14503.66元 • 措施项目清单计价见表8—5。
• (6.00－0.45)×2×5=8.47m3 • 异形梁胶合板模板、木支撑：套l2—83(5013.52元/10m3)
• ③超高次数(6.80－0.50－3.60)／1.0≈3次 • 梁支撑超高工程量=(8.47＋1.28)×3=29.25m3 • 梁支撑高度超过3.6m、木支撑每超高1m：套12—
• 该项目发生的工程内容为：材料运输、搭拆脚手架、 拆除后的材料堆放。
• 综合脚手架工程量=[(长度)(0.12＋3.90×3＋5.40＋ 3.60＋0.12)×(宽度)(15.12－0.24×2)＋(楼梯外 侧)1.20×(3.90＋0.24)]×5＋(坡屋顶)20.94×2× （7.7×2.4÷4.5＋7.7×0.9÷4.5÷2）=1557.65㎡＋ 204.24㎡=1761.89㎡
用。 • ①井管安装、拆除工程量=(63＋21)×2／1.2=140根 • 轻型井点降水井管安装：套12—6（1897.44元/10根） • 轻型井点降水井管拆除: 套12—7（326.22元/10根） • ②设备使用套数=l40／50≈3套 • 设备使用工程量=3×60=180套·天 • 轻型井点(深7m)降水设备使用：套12—8(438.65元/
0.8)×3]=56.87m3 • 带形基础(有梁式)钢筋混凝土组合钢模板木支撑：套12—
60(472.05元/10m3) • 独立基础模板工程量=[(0.5×0.7×0.35＋
模板和脚手架工程量计算方法
二、混凝土模板工程量计算规则
[例2]某现浇钢筋混凝土有梁板，如图所示，胶合板模 板，钢支撑，计算有梁板模板工程量，确定定额项目。
次梁 主梁
次梁200×400 主梁250×500
次梁 主梁
次梁200×400 主梁250×500
解：①板模板工程量＝(2.60×3－0.24)×(2.4×3－0.24)＋(2.4×3 ＋ 0.24)×(0.50－0.12)×4＋(2.60×3+0.24)×(0.40－0.12)×4＝ 72.93ｍ2 有梁板胶合板模板，钢支撑 套10-4-160 定额基价＝171.10元/10ｍ2 ②有梁板支撑超高工程量＝72.93ｍ2 超高次数:（5.20－0.12－3.60）÷3.00≈1次 钢支撑每增加3ｍ 套10-4-176 定额基价＝31.52元/10ｍ2
雨篷、阳台模板工程量 ＝外挑部分水平投影面积
二、混凝土模板工程量计算规则
10、现浇钢筋混凝土楼梯，以图示露明面尺寸 的水平投影面积计算，不扣除小于500ｍｍ楼梯井 所占面积。楼梯的踏步、踏步板、平台梁等侧面 模板，不另计算。
混凝土楼梯模板工程量＝钢筋混凝土楼梯工程量
11、混凝土台阶(不包括梯带)，按图示台阶尺 寸的水平投影面积计算，台阶端头两侧不另计算 模板面积。
（3）梁与板连接时，梁侧壁模板算至板下坪。
二、混凝土模板工程量计算规则
7、现浇混凝土板的模板，按混凝土与模板接 触面积，以平方米计算。 （1）伸入梁、墙内的板头，不计算模板面积。 （2）周边带翻檐的板(如卫生间混凝土防水 带等)，底板的板厚部分不计算模板面积；翻 檐两侧的模板，按翻檐净高度，并入板的模 板工程量内计算。 （3）板与柱相交时，不扣除柱所占板的模板 面积。但柱与墙相连时，柱与墙等厚部分 （柱的墙内部分）的模板面积，应予扣除。
脚手架计算规则及计算实例
一、脚手架工程量计算一般规则：1、建筑物外墙脚手架，凡设计室外地坪至檐口（或女儿墙上表面）的砌筑高度在15m以下的，按单排脚手架计算；砌筑高度在15m以上的或砌筑高度虽不足15m，但外墙门窗及装饰面积超过外墙表面积60%以上的，均按双排脚手架计算。
2、建筑物墙脚手架，凡设计室地坪至顶板下表面（或山墙高度的1/2处）的砌筑高度在3.6m以下的，按里脚手架计算；砌筑高度超过3.6m 以上时，按单排脚手架计算。
3、石砌墙体，凡砌筑高度超过1m以上时，按外脚手架计算。
4、计算、外墙脚手架时，均不扣除门、窗洞口、空圈洞口等所占的面积。
5、同筑物高度不同时，应按不同高度分别计算。
6、现浇钢筋混凝土框架柱、梁按双排脚手架计算。
7、围墙脚手架，凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的，按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
8、室天棚装饰面距设计室地坪在3.6m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程不再计算脚手架。
9、滑升模板施工的钢筋混凝土烟筒、筒仓，不另计算脚手架。
10、砌筑储仓，按双排脚手架计算。
11、储水（油）池，大型设备基础，凡距地坪高度超过1.2m以上的，按双排脚手架计算。
12、整体满堂钢筋混凝土基础，凡其宽度超过3m时，按其底板面积计算满堂脚手架。
二、砌筑脚手架工程量计算：1、外脚手架按外墙外边线长度，乘以外墙砌筑高度以平方米计算，突出墙外宽度在24cm以的墙垛，附墙烟筒等不计算脚手架；宽度超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之。
2、里脚手架按墙面垂直投影面积计算。
3、独立柱按图示柱结构外围周长另加3.6m乘以砌筑高度以平方米计算，套用相应外脚手架定额。
三、现浇钢筋混凝土框架脚手架工程量计算：1、现浇钢筋混凝土柱，按柱图示周长尺寸另加3.6，乘以柱高以平方米计算，套用相应外脚手架定额。
2、现浇钢筋混凝土梁、墙，按设计室外地坪或楼板底之间的高度，乘以梁、墙净长以平方米计算，套用相应双排外脚手架定额。
脚手架工程量计算案例
脚手架工程量计算案例脚手架工程量计算案例1. 引言脚手架是在建筑工程中广泛使用的临时结构，它作为施工过程中的重要工具，能够为工人提供安全和便利的工作环境。
在进行脚手架工程项目前，需要进行工程量的计算，以确保所需的材料、人力和时间的准确估计，从而有效地完成工程项目。
2. 工程量计算方法脚手架工程量的计算需要考虑多个因素，包括脚手架的种类、工程项目的规模和要求等。
一般情况下，可以采用以下步骤进行工程量的计算：2.1. 确定脚手架类型根据工程项目的特点和要求，确定所需脚手架的类型，例如单立杆脚手架、双立杆脚手架、门型脚手架等。
2.2. 测量工程项目尺寸通过测量工程项目的高度、宽度和长度等尺寸参数，确定脚手架搭设的空间范围。
2.3. 确定脚手架间距根据脚手架的类型和工程项目的要求，确定脚手架之间的间距，以保证工人在脚手架上的安全和便利。
2.4. 计算立杆数量根据脚手架的类型和工程项目的尺寸，计算所需的立杆数量。
立杆数量的计算需要考虑脚手架的高度、间距和荷载要求等因素。
2.5. 计算横杆数量根据脚手架的类型和工程项目的尺寸，计算所需的横杆数量。
横杆数量的计算需要考虑脚手架的长度和支撑要求等因素。
2.6. 计算脚手架材料根据立杆和横杆的数量，计算所需的脚手架材料，包括钢管、连接件、脚轮等。
2.7. 人工工时计算根据脚手架的搭设难度和复杂程度，估计所需的人工工时。
2.8. 时间计划制定根据脚手架搭设工程量和人工工时的计算结果，制定合理的时间计划，确保项目按时完成。
3. 算例演示假设有一座建筑项目，高度为20米，宽度为10米，长度为30米。
采用双立杆脚手架，脚手架立杆间距为2米，横杆长度为3米。
3.1. 计算立杆数量立杆数量 = 工程项目高度 / 立杆间距 = 20 / 2 = 10根3.2. 计算横杆数量横杆数量 = 工程项目面积 / 横杆长度 = 10 * 30 / 3 = 100根3.3. 计算脚手架材料根据立杆和横杆的数量，计算脚手架材料，包括钢管、连接件、脚轮等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.某3层建筑顶层结构平面布置如图所示，已知：楼板为预应力空心板，KJL、LL、L的梁底净高分别为3.36m、3.32m、3.36m，柱子断面尺寸为600mm×600mm。
梁宽均为250mm。
计算:（1）第3层框架梁柱的脚手架工程量；（2）综合基价。
某3层建筑顶层结构平面布置【解】(1)第3层框架单梁脚手架工程量的计算。
根据四周的梁应执行单排架手架的规定，KJ-1、LL-1、KJ-4、LL-5应计取单梁脚手架。
工程量=14.8×3.36×2+20.40×3.32×2m2=234.912m2综合基价：应执行4—14子目 271.86元/100m2综合基价合计=271.86×234.912/100=638.632元（2）第3层框架单梁脚手架工程量的计算。
根据内部的主、次粱应执行单梁脚手架的规定，KJ-2、KJ-3、LL 2、LL-3、LL-4、L-1应计取单梁脚手架。
工程量=14.80×3.36×2+20.40×3.32×3+5.10×3.36×6m2=405.456m2综合基价：应执行4—14子目 271.86元/100m2综合基价合计=271.86×405.456/100=1102.273元（3）柱子脚手架包括在梁脚手架内，不另计算。
2.根据下图图示尺寸，计算建筑物外墙脚手架工程量及其综合基价。
【解】（1）外墙脚手架工程量：单排脚手架(15m高)=(26+12×2+8)×15m2=870m2双排脚手架(27m高)=32×27m2=864m2双排脚手架(24m高)=(18×2+32)×24m2=1632m2双排脚手架(36m高)=26×36m2=936m2双排脚手架(5lm高)=(18+24×2十4)×51m2=3570m2（2）综合基价合计：1）单排脚手架（15m高）：应执行4—2子目 719.97元/100m2综合基价合计=719.97×870/100=6263.739元2）双排脚手架（27m 高）：应执行4—6子目 1578.03元/100m2综合基价合计=1578.03×864/100=13634.179元3）双排脚手架（24m 高）：应执行4—5子目 1109.91元/100m2综合基价合计=1109.91×1632/100=18113.731元4）双排脚手架（36m 高）：应执行4—7子目 2071.86元/100m2综合基价合计=2071.86×936/100=19392.610元5）双排脚手架（51m 高）：应执行4—8子目 2811.06元/100m2综合基价合计=2811.06×3570/100=100354.842元3.某工程370mm厚外墙平面尺寸如图所示，设计室外地坪标高-0.6m，女儿墙顶面标高+14.8m，砖墙面勾缝，门窗外口抹水泥砂浆门窗口套，计算此工程外脚手架工程量及综合基价。
【解】已知条件：周长=(50+15)×2m=130m高度=(14.8+0.6)m=15.4m(1)工程量计算：130m×15.4m=2002m2(2)套定额：本工程室外地坪至女儿墙顶面高度为15.4m，按定额规定15m以上应套24m以内双排脚手架。
应执行4—5子目，定额计量单位l00m2，套定额时按定额计量单位：2002／100=20.02(100m2)(3)填预算表：4.下图是一高层住宅楼的现浇钢筋混凝土框架结构示意图，试计算脚手架工程量及综合基价。
a）平面图b）柱【解】(1)柱脚手架工程量：每根柱的脚手架工程量=(柱断面周长+3.6m)×柱高=[(0.5+0.3)×2+3.6](4.45+0.38+0.12)m2=25.74m210根柱的脚手架工程量=25.74×l0m2=257.4m2(2)梁脚手架工程量：每根梁的脚手架工程量=设计室内地坪(或楼板上表面)至梁底的高度×梁净长6m开间粱脚手架工程量=(4.45+0.38-0.15)×(6-0.5)×8m2=205.92m212m跨度梁脚手架工程量=4.68×(12-0.5)×5m2=269.1m2(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：(257.4+205.92+269.1)m2×12=8789.04m2综合基价：应执行4—8子目 2811.06元/100m2综合基价合计=2811.06×8789.04/100=247065.188元5.按图所示，计算外脚手架及里脚手架工程量及综合基价。
a）平面图b）剖面图【解】(1)外脚手架工程量：[(38.5+0.24)×2+(8+0.24)×2]×(12+0.3)m2=1089.29m2综合基价：应执行4-2子目 719.97元/100m2综合基价合计=719.97×1089.29/100=7842.561元(2)里脚手架工程量：[(8-1.8-0.24)×10+(3.5-0.24)×8]×[(3-0.12)×3+3]=997.32m2综合基价：应执行4-20子目 147.98元/100m2综合基价合计=147.98×997.32/100=1475.834元6.如图所示，求外墙脚手架工程量及综合基价。
【解】外墙脚手架工程量={[13.2+11.4)×2+0.24×4]×(4.4+0.3)+(7.8×3+0.24)×1.6+[(5.4+11.4)×2+0.24×4]×3.8)m2=404.90m2综合基价：应执行4-1子目 526.79元/100m2综合基价合计=526.79×404.90/100=2132.972元7.已知某砖砌围墙长120m，高2.0m，围墙厚度为240mm，围墙内外壁柱为370mm ×120mm，如图所示，计算围墙脚手架工程量。
【解】围墙脚手架工程量=120×2.0m2=240.00m2综合基价：应执行4-1子目 526.79元/100m2综合基价合计=526.79×240/100=1264.296元8.如图所示的单层建筑，计算其脚手架工程量及综合基价。
【解】工程量=(3.3×4+0.24+6+0.24)×（4+0.5）=88.56m2应执行4—1子目， 526.79元／100m2综合基价合计=526.7923×88.56/100=466.525元9.如图所示高低联跨的单层工业厂房，计算该建筑物的脚手架综合基价。
【解】边跨坡屋面建筑面积F=45.5×(10+0.3-0.3)m2=455.00m2边跨平均高度h=(6+0.5+3÷2)m=8m，增加层(8—6)m=2m计2层套定额4-1子目，综合基价：（639.37+90.55×2）元/100m2=820.47元/100m2定额直接费=455/100×820.47元=3733.14元边跨平屋面建筑面积=455.00 m2高度=（9.0+0.5）m=9.5m，增加层（9.5—6）m=3.5m计3层套定额(同上)，基价为（639.37+90.55×3）元/100m2=911.02元/100m2定额直接费=455.00÷100×911.02元=4145.14元中跨建筑面积=(45.0+0.5)×(18+0.6)m2=846.30m2平均高度=(10+3÷2+0.5)m=12m，增加层(12—6)m=6m计6层。
套定额(同上)，基价为：(639.37+90.55×6)元／100m2=1182.67元／100m2定额直接费=(846.30÷100×1182.67)元=10008.94元所以定额直接费合计：(3733.14+4145.14+10008.94)元=17887.22元边跨坡屋面建筑面积=45.5×（10+18+10+0.3×2）=1756.30m2工程量=【45.5+（10+0.3）×2】×（6+0.5+3÷2）+【45.5+（10+0.3）×2】×（9+0.5）+18×（10+0.5）×2=1534.75m2综合基价：应执行4-4子目 847.80元/100m2综合基价合计=847.80×1534.75/100=13011.611元10.如图所示多层建筑，计算其综合脚手架综合基价。
【解】此建筑物技术层层高2.3m，应计算建筑面积。
建筑面积=[(3.6×6+7.2+0.24)×(5.4×2+2.4+0.24)×5+(4.5+0.3)×1.83m=1960.13m2檐高为17m，综合基价：1109.91元/100m2综合基价合计=1960.13÷i00×708.61元=13889.68元若该题中技术层层高改为1.8m，则不计算建筑面积，因而不计综合脚手架，但因1.8m>l.2m，故需将该技术层计算单项脚手架费用；若技术层改为1.0m，则不计脚手架部分的费用。
套定额9-10，但基价为53.67×2元／l00m2=107.34元／l00m2定额直接费=600÷100×53.67×2元=644.04元由于是多层建筑按照建筑规则，应分别计算：多层工程量=[(3.6+7.2+0.24)+（5.4+2.4+5.4+0.24）×2] ×（3.6×4+2.3+0.3）+（3.6×6+0.24）×3.6+（3.6+7.2+0.24）×（3.6×3+2.3）=867.888m2综合基价：应执行4—5子目 1109.91元/100m2综合基价合计=1109.91×867.888/100=9632.776元单层工程量=[（1.8+0.12）×2+7.2]×3.6=39.744m2综合基价：应执行4—1子目 526.79元/100m2综合基价合计=526.79×39.744/100=209.367元。
