LTE指标优化及TOP小区分析

LTE的KPI指标分析及优化

(11) Create Bearer Request
(12) Create Bearer Response
(13) Handover Command
(14) RRC Reconfiguretion/ Handover Command
(15) eNB Status Transfer
(16) Forward SRNS Context
18
LINGO 教程
切换问题解决方法
从网络侧跟踪UU口和终端侧Uu口跟踪结合判断：网络侧：同一用户（CALL ID）连续上报测量报告但没有下发切换命令，检查X2或S1跟踪中分别也没有HANDOVER REQUST及 S1AP_HANDOVER_REQUIRED，则很可能是漏配的小区（通U过E侧收：查不发到测询切量换报配命告令，置但确认）；终端侧：随着UE移动服务小区RSRP越来越差， SINR越来越差，e但No不而de发B侧起邻：切收换区到（测XR2量口S报没R告有，P越来越好，上报测
3. 计算公式： eNB间S1切换出成功次数/eNB间S1切换出请求次数*100% S1口切换包含同频切换和异频切换两种情况，对于每种情况，需要统计切换出和切换入两个指标。
17
LINGO 教程
影响切换成功率的因素
影响切换问题的因素：硬件传输故障（载频坏、合路天馈问题）；数据配置不合理；拥塞问题；时钟问题；干扰问题；覆盖问题及上下行不平衡；
10
Page 10
LINGO 教程
掉话问题解决方法
Top1：参数对比随机抽取部分站点的脚本与基线参数进行核对，对不一致的参数进行分析；
Top2：告警核查是否存在传输告警：观察S1传输是否出现问题；是否存在设备告警：观察eNB侧是否存在告警；检查系统是否升级、打补丁等动作；

精品案例_LTE高负荷小区优化分析

LTE高负荷小区优化分析目录一、问题描述 (3)二、分析过程 (4)三、解决措施 (7)四、经验总结 (8)LTE高负荷小区优化分析【摘要】随着LTE网络的发展和4G用户的快速逐渐增长，热点区域小区负荷也逐渐升高，用户的不均匀分布导致部分小区出现高负荷情况，热点区域小区均匀覆盖和单载波已经不能保障用户的需求，小区间覆盖伸缩和双载波部署越来越重要。

目前通过覆盖调整、参数优化、负荷均衡、资源扩容等方式需要在热点区域展开，以提升网络容量。

【关键字】负荷均衡参数优化【业务类别】参数优化一、问题描述统计高负荷小区时发现，HN-市区-商贸广场-NFTA-440819-50系统忙时PRB资源利用率大于80%，有效RRC连接用户数大于78，数据流量较大，属于PRB承载效率低的高负荷小区。

二、分析过程2.1、高负荷小区处理流程2.2参数优化调整原则2.2.1 射频优化调整（1）参考信号功率调整。

通过调整功率，扩大和收缩小区覆盖范围。

应用场景：良好覆盖热点区域；数据量或用户数相差达到50%的主邻小区间。

以3dB的幅度进行调整。

（2）天线覆盖范围调整。

通过调整天线方位角或下倾角控制小区覆盖范围。

应用场景：高站过覆盖小区或需要收缩覆盖的小区。

下倾角以3度的幅度调整，方位角以10度的幅度调整。

2.2.2 参数优化调整（1）小区重选优先级调整。

降低高负荷小区的频内小区重选优先级，降低低负荷邻区的频间小区重选优先级，让用户重选驻留到低负荷的异频小区。

可将重选优先级有7调整为6或5。

应用场景：F+D共站址小区间； F+D共覆盖热点区域。

（2）切换偏执调整、切换迟滞、偏移、时延调整。

调整高负荷小区到切换最多的前3个邻区的切换难易度，改变切换带让用户提前切换到低负荷小区。

以最小单位量调整。

应用场景：热点覆盖区域小区；非ATU测试小区；异频或室内与室外小区间。

（3）切换策略A1/A2，A3/A4门限调整。

对于室内与室外小区间，加快室外向室内驻留或室内向室外驻留。

诺基亚LTE top小区处理意见

top小区处理意见低流量以及流量异常小区处理低流量小区是重要的KPI指标之一，指标反映了网络的移动性，指标直接影响到用户感知。

处理步骤：1. 首先核查是否为目标基站故障导致流量异常，查看当时站点的状态正常（基站是否存在故障）2. 现网核查参数等相关，发现参数设置无异常3. 与前台沟通后现场查看，无线环境正常，主覆盖区域为公路，上站检查无异常，更换光纤、光模块后观察流量依旧较低，后更换FBBA板，观察，流量恢复正常；总结：低流量以及流量异常小区优化首先排除外部干扰，基站故障等情况以外，还要针对基站相关参数、无线环境等进行进行核查，排除参数以及无线环境问题，之后利用前台实测数据分析，逐一排查问题根源，再进行处理。

零流量小区针对现场一个月的零流量小区统计情况分析，干扰、用户少、基站故障、人为调测、工程问题等都是导致零流量小区的原因：故障问题：电源：设备掉电端站，BBU掉电硬件告警：X2接口故障，系统时钟不可用，驻波等传输：传输光纤接口异常，BBU接口异常，射频R口接口异常覆盖、干扰问题：室外站点覆盖景区，景区冬季人少室外站点覆盖农村空旷公路室外站点不合理，如周围有村庄，密集人群活动区域，但天线覆盖方向不合理的.用户行为问题：活动场所：偶尔有活动，但周期比较长的。

随着季节变化，室外用户变少的.确实是用户过少的.工程原因：新建站处理故障期间，流量比较低小区未激活，导致零流量无线接通率低处理意见接入失败通常有三大类原因：无线侧参数配置问题、信道环境影响以及核心网侧配置问题。

因此遇到无法接入的情况，可以大致按以下步骤进行排查。

1.通过话统分析是否出现接入成功率低的问题，当前RRCeRAB接通率指标一般为98%，也可根据局点对接入成功率指标的特殊要求启动问题定位。

2.确认是否全网指标恶化，如果是全网指标恶化，需要检查操作，告警，是否存在网络变动和升级行为。

3.如果是部分站点指标恶化，拖累全网指标，需要寻找TOP站点。

LTE低速率小区分析及优化提升探讨

LTE低速率小区分析及优化提升探讨LTE（Long Term Evolution）是第四代移动通信技术，它为用户提供了高速、高质量的移动宽带服务。

然而，在实际应用中，LTE网络中存在一些低速率小区的问题，这会导致用户的上网体验不佳。

因此，分析和优化LTE低速率小区成为了移动通信网络优化的重要课题之一一、LTE低速率小区的原因分析1.频率干扰：频率干扰是导致LTE低速率小区的主要原因之一、当LTE基站所使用的频段与周围其他无线电设备的频段相近或重叠时，会发生频率干扰，导致信号质量下降，从而影响网络速率。

2.硬件故障：LTE基站的硬件故障也是导致低速率小区的因素之一、例如，天线故障、传输线路故障等都可能导致信号的传输受阻，从而影响网络速率。

3.覆盖不均匀：LTE网络覆盖不均匀也会导致低速率小区的发生。

当一些区域的基站密度较低，或者信号传输受到建筑物、地形、树木等物理障碍的阻碍时，会导致覆盖不均匀的情况出现。

1.频率规划优化：通过合理规划LTE网络的频率资源，避免与其他无线设备频段发生冲突，减少频率干扰。

可以使用频率规划软件进行频率资源分配和效果预测，以优化频率规划。

2.硬件设备维护：定期对LTE基站的硬件设备进行检修和维护，及时修复损坏的天线、传输线路等硬件设备，以确保正常的信号传输，提高网络速率。

3.注重覆盖优化：加强对覆盖不均匀区域的优化工作。

可以通过增加基站密度、调整天线方向，或者使用增强型站点覆盖技术（如室内小区覆盖、扩展跟踪区小区）等方式，提高覆盖率和覆盖质量。

4.邻小区优化：通过优化LTE网络的邻小区配置，减少邻小区干扰，提高用户的网络速率。

可以通过邻区删除、邻区级别调整等手段进行优化。

5.排查故障排除：当出现LTE低速率小区问题时，需要及时进行故障排查，确定问题的具体原因，并采取相应的措施进行修复。

可以使用LTE网络维护工具进行故障诊断和定位。

总结：LTE低速率小区的分析和优化是一个复杂而细致的工作，需要运营商、设备厂商和专业的网络优化人员共同努力。

LTE掉线TOP小区处理

LTE掉线率TOP小区处理步骤一、掉线率TOPN小区筛选首先提取全网整体指标，查看昨日和今日的掉线率指标较平时相比有无较大波动，若有需先从查看全网告警情况、核查全网干扰情况、讯问传输或是核心网是否有割接、核查是否存在很严重的TOPN小区等方面排查出导致掉线率指标较大波动的具体原因，若整体掉线指标与平时相当再提取小区级掉线率指标进行TOPN小区筛选，并按照高掉线TOPN小区的掉线原因分类进行逐步排查解决，具体解决思路如下图：二、掉线率TOPN小区分析步骤。

若观察前日掉线指标和当日掉线指标与平时相差不大，再提取小区级掉线率指标，并根据其具体掉线原因进行逐步分析解决，目前掉线的主要原因有如下几类：1、ENB空口失败引发的释放➢核查该TOPN小区或是站点是否存在告警，若存在告警需及时进行处理；➢后台统计该小区每15分钟粒度的RB平均干扰值，若存在大偏干扰需现场扫频排查干扰源，若100个RB只有部分RB存在干扰可尝试修改频段减小干扰；➢若前两者都不存在，可将多提取几日该小区的掉线指标，观察改小区是长期TOPN小区还是偶发TOPN小区，若是偶发TOPN小区且比较严重可先重启下站点观察是否恢复，若未恢复再排查该小区是否修改过什么重要参数或是TOPN用户导致；➢通过MAPINFOW图层核查此TOPN小区是否存在同频同PCI、模三干扰严重等情况，若存在需对PCI进行及时修改；➢通过MAPINFOW核查该小区是否存在邻区漏配或是邻区冗余的情况，若存在需及时添加漏配邻区或是删除冗余邻区；➢若全网开启过MRR测量，可结合MRR测量采集的数据对改TOPN小区进行分析，查看是现场用户是否存在干扰或是弱覆盖，并进行针对性处理；➢后台提取改TOPN小区的TA值，计算改TOPN小区大致的覆盖距离，得出该小区是否存在越区覆盖，若存在需进行现场天馈调整；2、ENB切换失败引发的释放➢观察该TOPN小区的切换成功率，看是否存在异常，若存在异常再提取该小区邻区对级的切换成功率指标，观察该小区是往某个小区切换失败较多，还是往周边所有小区切换失败都较多，若往某个小区切换失败很多，先核查该目标小区是否存在告警或是干扰，如电压输入异常告警等，若是往周边小区切换失败都较多，核查源小区是否存在告警或是干扰，若存在需及时进行处理；➢若该TOPN小区切换成功率较低，源小区和目标小区都无告警，且是往某一个小区或是站点切换失败很高，可先重启该目标站点，若还未恢复先暂时禁止该邻区对切换，待指标恢复后再还原；➢通过MAPINFOW核查该TOPN小区的邻区关系，看是否存在邻区漏配和冗余邻区，若存在需及时添加漏配邻区或是删除冗余邻区；➢核查该TOPN小区相关参数，如频段、PCI、TAC，相关切换参数，如切换开关、切换偏置、是否添加异频测量等；若存在问题需及时处理；➢另外全网开启MRR测量对该原因导致的掉线影响也较大，需关注是否开启MRR测量；3、小区关断或复位引发的释放➢这种原因导致的掉线问题比较单一，一般都为站点故障、直接关断小区、直接重启站点等问题导致，故障原因可排除故障并处理，人为原因需尽量避免；4、ENB由于其它原因引发的释放➢这类原因目前LTE网络室分出现较大，且大部分都为超级小区问题，针对这类原因的处理思路和针对空口原因的处理思路差不多，若是室分小区问题，需核查该室分小区是否存在同PCI情况，若是存在需及时修改；➢若该TOPN小区为室分超级小区，需核查该超级小区组合是否存在问题，如超级小区组合方式是否正确、超级小区组合是否存在跨BPL板的情况等，若问题仍未得到解决，可暂时将超级小区进行拆分观察问题是否解决；5、ENB重建立失败导致的释放➢ENB重建立失败导致的释放处理思路与ENB由于其它原因引发的释放处理思路类似，主要针对告警、干扰、覆盖、邻区、参数等方面进行核查优化，参数方面需注意频段、PCI、TAC、上下行MCS最小值、上下行MCS最大值等；6、ENB由于S1链路故障导致的释放➢这类问题主要是传输侧的问题，若出现该原因导致的掉线，首先应核查该小区是否存在告警，特别是SCTP路径断链的相关告警，另外需核查传输和核心网侧是否存在问题；➢核查该小区TAC配置是否存在问题，若该TAC在核心网侧未定义也有可能导致S1掉线；➢核查该站点IP层配置，特别是IP地址与网关IP是否配置正确，若配置错误也可能导致S1掉线；➢核查该站点业务与DSCP映射中使用的IP层配置是否设置为了管理网关的IP地址，若映射错误也会导致S1掉线；。

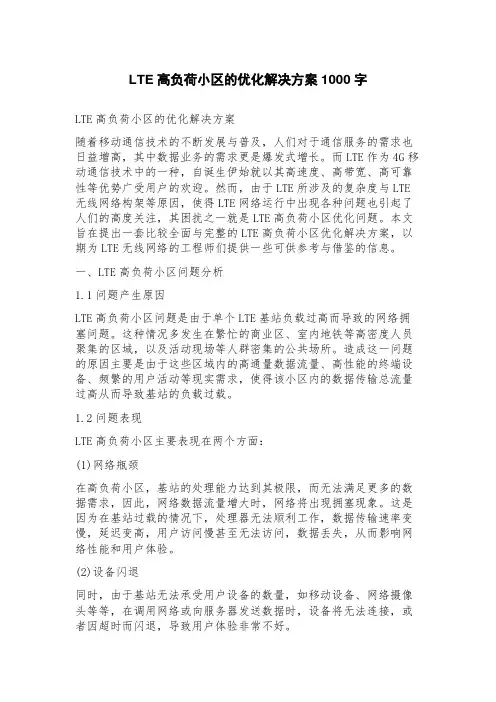

LTE高负荷小区的优化解决方案

LTE高负荷小区的优化解决方案1000字LTE高负荷小区的优化解决方案随着移动通信技术的不断发展与普及，人们对于通信服务的需求也日益增高，其中数据业务的需求更是爆发式增长。

而LTE作为4G移动通信技术中的一种，自诞生伊始就以其高速度、高带宽、高可靠性等优势广受用户的欢迎。

然而，由于LTE所涉及的复杂度与LTE 无线网络构架等原因，使得LTE网络运行中出现各种问题也引起了人们的高度关注，其困扰之一就是LTE高负荷小区优化问题。

本文旨在提出一套比较全面与完整的LTE高负荷小区优化解决方案，以期为LTE无线网络的工程师们提供一些可供参考与借鉴的信息。

一、LTE高负荷小区问题分析1.1问题产生原因LTE高负荷小区问题是由于单个LTE基站负载过高而导致的网络拥塞问题。

这种情况多发生在繁忙的商业区、室内地铁等高密度人员聚集的区域，以及活动现场等人群密集的公共场所。

造成这一问题的原因主要是由于这些区域内的高通量数据流量、高性能的终端设备、频繁的用户活动等现实需求，使得该小区内的数据传输总流量过高从而导致基站的负载过载。

1.2问题表现LTE高负荷小区主要表现在两个方面：(1)网络瓶颈在高负荷小区，基站的处理能力达到其极限，而无法满足更多的数据需求，因此，网络数据流量增大时，网络将出现拥塞现象。

这是因为在基站过载的情况下，处理器无法顺利工作，数据传输速率变慢，延迟变高，用户访问慢甚至无法访问，数据丢失，从而影响网络性能和用户体验。

(2)设备闪退同时，由于基站无法承受用户设备的数量，如移动设备、网络摄像头等等，在调用网络或向服务器发送数据时，设备将无法连接，或者因超时而闪退，导致用户体验非常不好。

二、LTE高负荷小区优化方案经过以上的分析，可以看出，LTE高负荷小区优化需要从多个方面开展工作。

下面是LTE高负荷小区优化的解决方案：2.1 减轻基站负荷针对小区负荷过高的情况，需要优化传输资源和流程，减少负载，具体实现如下:(1)升级基站软硬件资源，增加基础能力，提升通信速度和稳定性。

LTE高负荷小区的优化解决方案

LTE高负荷小区的优化解决方案清晨的阳光透过窗帘，洒在我的办公桌上，我的大脑开始飞速运转，回忆起过去十年在通信行业摸爬滚打的点滴。

今天，我要写一份关于“LTE高负荷小区的优化解决方案”的方案，这可是我的拿手好戏。

一、问题分析1.用户密集：随着智能手机的普及，用户对网络的需求越来越高，尤其是在商业区、住宅区等人口密集的地方，用户数量激增，导致网络负荷加重。

2.业务发展：4G、5G等高速网络的推广，使得用户对数据业务的需求日益增长，视频、直播、游戏等业务占用大量带宽，加剧了网络负荷。

3.覆盖不足：部分小区由于基站建设不足，信号覆盖不均匀，导致用户在室内无法正常使用网络。

二、解决方案1.增加基站数量：在用户密集区域，适当增加基站数量，提高信号覆盖范围，降低网络负荷。

2.优化基站布局：合理调整基站位置，使信号覆盖更加均匀，避免出现覆盖盲区。

3.提升基站容量：采用更高性能的基站设备，提高基站容量，满足大量用户同时在线的需求。

4.采用新技术：利用载波聚合、多天线等技术，提高网络传输速率，降低网络延迟。

5.室内覆盖优化：针对室内信号覆盖不足的问题，采用室内分布系统，提高室内信号质量。

6.网络切片：根据用户需求，将网络划分为多个虚拟网络，为不同用户提供定制化的网络服务。

7.业务优化：针对不同业务特点，优化网络资源配置，确保关键业务优先保障。

8.用户引导：通过用户教育，引导用户合理安排上网时间，避免高峰时段过度占用网络资源。

三、实施步骤1.数据收集：收集高负荷小区的网络数据，包括用户数量、业务类型、网络负荷等。

2.问题定位：分析数据，找出网络负荷过载的原因，确定优化方向。

3.方案制定：根据问题定位，制定具体的优化方案。

4.实施优化：按照方案，调整基站布局、提升基站容量等。

5.监测效果：优化后，持续监测网络负荷、用户满意度等指标，评估优化效果。

6.持续改进：根据监测结果，调整优化方案，确保网络持续稳定。

四、预期效果1.网络负荷降低：优化后，高负荷小区的网络负荷明显降低，用户上网体验得到改善。

LTE的KPI指标优化手册

目录LTE无线网络KPI指标优化........................................................................... 错误!未定义书签。

及问题定位手册.............................................................................................. 错误!未定义书签。

目录. (1)1引言 (3)1。

1编写目的 (3)1.2预期读者和阅读建议 (3)1。

3参考资料 (4)1.4缩写术语 (4)2 RRC连接建立成功率优化定位手册 (5)2。

1基本原理 (5)2.1.1指标定义 (5)2.1.2理论介绍 (5)2.1。

3相关公式和指标描述 (5)2。

1。

4信令流程 (6)2.2影响RRC连接建立成功率的因素 (6)2。

3 RRC连接建立成功率分析流程和优化措施 (6)2。

3.1RRC连接建立问题的分析流程 (6)2.3。

1.1RRC连接建立失败问题定位流程 (7)2.3。

2RRC连接建立问题的优化方法介绍 (9)2。

3。

2。

1RRC连接建立问题分类 (9)2.3。

2。

1.1分类说明 (9)2.3.2.1。

2话统分析 (9)2.4 RRC连接建立成功率优化案例 (11)2.4。

1用户总被RRCConnectionRelease问题处理案例 (11)2.5问题信息反馈 (11)3 切换成功率优化定位手册 (12)3。

1基本原理 (12)3.1。

1指标定义 (12)3.1。

2理论介绍 (12)3。

1。

3相关公式和指标描述 (12)3.1。

4信令流程 (13)3.2影响切换成功率的因素 (16)3.3切换成功率分析流程和优化措施 (16)3。

3。

1切换问题的分析流程 (16)3。

3。

1。

1通用切换问题定位流程 (16)3.3。

2切换问题的优化方法介绍 (18)3.3.2。

SN变更成功率TOP小区处理总结

SN变更成功率TOP小区处理总结
一、前提条件
小区变更成功率的提高，是任何LTE网络维护的基础，其关系到网络
的性能和用户体验。

因此，对于LTE网络维护人员而言，要想提高变更成
功率，尤其是处理SN变更成功率TOP小区，不仅要从小区调整和调优的
角度来考虑，还应从更大的小区维护管理角度来考虑。

本文将围绕SN变
更成功率TOP小区进行处理总结，旨在有效的提高小区的SN变更成功率。

二、基础网络要求分析
1.网络工程要求
调整前，首先应对网络基础工程进行分析，确保网络覆盖质量满足用
户需求。

一般情况下，覆盖质量需满足RSSI>-95dBm，C/I>-13dB，Tx Power<30dBm，BSIC>-50dBm等标准。

2.小区参数调整
小区参数调整是关键要素，在这一阶段，要从多个方面进行分析，比
如小区重选参数，最大用户数，Antenna tilt，上行凸出，上行入射角度
等的设置，确保各项参数的合理性，最终达到频谱效率的提升和变更成功
率的提高。

三、网络健康报告分析
在网络健康报告分析阶段，主要考察小区的误码，Ct、CQI、PMTT、AMTT、PRR、变更成功率等多个指标，以及用户在各小区的切换占比等信息，从而检测小区的服务质量，分析出影响其变更成功率的主要原因。

FDD-LTE TOP小区处理方法

FDD-LTE TOP小区处理思路及方法一、日常KPI指标监控二、各类TOP小区处理思路2.1 RRC建立失败TOP筛选出RRC连接建立成功率的TOP小区明细。

B 具体KPI分析：通过excel画曲线图分析如下counter值与rate本身的关联性，通过excel曲线图分析成功率底下的主要原因是如下哪个主要因素引起？emergency---拨打紧急号码HighPriorityAccess---高优先级接入mt-access--被叫接入mo-Signalling--发送信令时mo-Data---发送数据时DelayTolerantAccess-v1020---R10中新增原因，延迟容忍接入目前常见原因：mt-Access类型RRC连接失败次数，定时器超时；mt-Access类型RRC连接失败次数，eNB接纳失败；mt-Access类型RRC连接失败次数，其他原因；UE上报的RRC Connection Request有多种原因值，其中mt-Access代表终端收到寻呼需要进行相应而发起的接入。

以下为资料：UE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接，该消息携带主要IE有：ue-Identity :初始的UE标识。

如果上层提供S-TMSI，侧该值为S-TMSI；否则从0…240-1中抽取一个随机值，设置为ue-Identity。

establishmentCause :建立原因。

该原因值有emergency,highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。

其中“mt”代表移动终端，“mo”代表移动始端。

mo-Signalling类型RRC连接失败次数，定时器超时；mo-Signalling类型RRC连接失败次数，eNB接纳失败；mo-Signalling类型RRC连接失败次数，其他原因；mo-Data类型RRC连接失败次数，定时器超时；mo-Data类型RRC连接失败次数，eNB接纳失败；mo-Data类型RRC连接失败次数，其他原因。

LTE指标优化及TOP小区分析指导图文详解

1 掉线率1.1 指标定义无线掉线率=(eNodeB发起的S1 RESET导致的UE Context释放次数+UE Context异常释放次数)/UE Context建立成功总次数*100%1.2 指标分析及统计点介绍UE Context异常释放次数测量点：如图1中A点所示，当eNodeB向MME发送UE CONTEXT RELEASE REQUEST消息，会释放UE的所有E-RAB。

当释放原因不为“Normal Release”，“Detach”，“User Inactivity”，“CS Fallback triggered”，“UE Not Available for PS Service”，“Inter-RAT Redirection”，“Time Critical Handover”，“Handover Cancelled”时，测量指标L.UECNTX.AbnormRel加1。

eNodeB发起的S1 RESET导致的UE Context释放次数测量点：如图2中A点所示，当eNodeB向MME发送S1 RESET消息时，根据包含的上下文个数，指标L.UECNTX.Rel.S1Reset.eNodeB进行累加。

UE Context建立成功总次数测量点：如图3中B点所示，当eNodeB向MME发送INITIAL CONTEXT SETUP RESPONSE消息时统计该指标。

消息中如果包括多个E-RAB，该指标也只统计一次。

1.3 TOP小区分析流程TOP小区分析可通过OMC 920提取异常释放原因：□ eNodeB发起的原因为UE LOST的UE Context释放次数□ eNodeB发起的原因为切换失败的UE Context释放次数□ eNodeB发起的原因为无线层问题的UE Context释放次数□ eNodeB发起的S1 RESET导致的UE Context释放次数❶是否存在异常告警或传输闪断1）通过LST ALMAF查询站点实时告警,参考历史告警；2）通过DSP BRD 查询单板运行情况；❷通过提取两两小区切换，确定目标小区1）确定目标小区运行情况，是否基站故障或异常告警；2）检查邻区间参数设置是否正确；3）通过Mapinfo检查小区邻区配置是否合理，进行邻区合理性优化；4）检查基站是否周边站点缺少，如为孤站，可视为正常；❸检查S1链路是否配置正确现统计中eNodeB发起的S1 RESET导致的UE Context释放次数均为0，如统计出现释放次数，需进行针对排查；❹参数是否设置合理1）查询掉线类定时器设置是否正确；（T310、N311、N310、T311、T301）2）如掉线率突增，查询操作日志，确认是否有修改，导致小区异常；❺是否存在高干扰1）通过Mapinfo查看小区PCI复用是否合理，是否存在模三冲突；2）检查小区时隙配比是否设置准确（DE:SA2\SSP7;F:SA2\SSP5）；3）如每PRB上干扰噪声平均值>-110dBm,确认小区存在上行干扰，同时可通过后台跟踪，确认干扰类型；小提示：判断干扰类型时，可跟踪后台干扰检测，如果RB0-RB99呈下坡图，则为杂散干扰，如果为陡升陡降则为互调干扰，如果为上坡图，则为阻塞干扰，如果干扰仅在RB40-RB80,则为广电干扰，请大家知悉。

高掉线TOP小区分析

高掉线TOP小区分析一、概述提取最近一周粒度时间，无线掉线率高于2%的为高掉线小区，经过筛选总共219个为TOP高掉线小区。

TOP小区主要以农村乡下的小区分布居多，部分为城区小区和室分小区。

场景分布示意图：二、掉线分析对于TD-LTE的掉线，是在UE完成“RRCConnectionReconfigurationComplete”处于连接态，之后由于干扰、弱场、其他原因导致的UE上下行失步，触发重建未果或者被拒过程。

只要不是终端主动发起的释放，都应算为掉线。

目前掉线在信令中表现如下3种情况。

●连接态下触发RRC重建无果●连接状态下触发RRC重建被拒●连接状态下异常收到RRC释放消息常规检查：●服务小区SINR过低；●邻区列表电平相差不大，无主覆盖小区；●后台硬件告警排查，如GPS干扰、MTS中各个通道是否正常；●PCI冲突干扰；●邻区漏配；●邻区信息错误；●系统间邻区关系异常（后期检查）；●问题点尝试更换不同终端检查●问题点尝试服务小区闭塞解闭塞●设备告警检查：三、掉线定位原因219个高掉线小区经过初步分析，将导致原因划分归类，后期可参考从以下方向进行排查并解决掉线。

掉线原因大类划分：解决方案：●高干扰：现场扫频确定干扰源●空口定时器超时：空口质量差导致，或定时器设置核查。

●ENB的无线链路失败：①农村乡下站点广度覆盖，信号未能连续覆盖，需进一步完善邻区关系，调整加大覆盖，或建议加站②室分站点，小区覆盖深度不足，需要增加天线补弱点，同时保证邻区关系完善③城区站点：现场调整重叠覆盖区域，降低干扰●切换成功率低：同频及异频切换成功率低，需完善邻区关系，核查PCI冲突，防止模三干扰及近距离同PCI现象。

PS：附件为萍乡详细219个高掉线小区，及分析原因。

掉线TOP小区分析.xlsx。

LTE高负荷小区的优化解决方法

LTE高负荷小区的优化解决方法1.扩容小区容量：通过增加小区的扇区数、天线数或增加基站的小区功率等方式，提高小区的容量，增加同时可支持的用户数。

这可以减少每个用户所分配到的资源，从而减轻小区负荷。

2.频谱优化：通过合理配置不同频段的小区，以及根据实际需求对频段进行重分配，避免频段过度拥挤的情况发生，提高小区的容量和性能。

3.信令优化：通过减少信令的过程和次数，降低小区的信令负荷。

可以通过优化信令流程、减少信令间隔时间、减少信令的重传次数等方式，降低小区的信令负荷。

4.小区边缘优化：小区边缘用户往往由于信号衰减等问题，容易出现速率下降和丢包等问题。

可以通过增加边缘区域的天线参数、增加天线高度、调整小区边界控制参数等方式，提高小区边缘用户的体验和网络性能。

5.用户管理和调度：通过合理的用户管理和调度算法，对用户进行动态的资源分配和调度。

可以根据用户的业务需求、信号质量等因素，合理分配资源，提高小区的负载均衡和容量。

6.覆盖优化：通过增加小区的覆盖范围、调整天线的方向和仰角等方式，提高小区的覆盖能力。

这可以减少小区之间的干扰，提高小区的吞吐量和容量。

7.干扰消除：通过使用干扰消除技术，如信道估计、干扰抑制、智能分集等方式，降低干扰对小区性能的影响。

可以减少小区的干扰噪声，提高小区的信噪比和容量。

8.研发新技术：不断推进新技术的研发和应用，如MIMO技术、载波聚合技术、Massive MIMO技术等，提高小区的容量和性能。

这些新技术可以在有限的频谱资源下，提供更高的数据传输速率和更好的用户体验。

综上所述，对于LTE高负荷小区的优化，需要综合考虑扩容小区容量、频谱优化、信令优化、小区边缘优化、用户管理和调度、覆盖优化、干扰消除以及研发新技术等多个方面。

通过这些措施的综合应用，可以提高小区的容量和性能，提升用户体验和网络质量。

广西移动lte专项优化报告之kpi top小区专题pa1

广西移动LTE专项优化报告之KPI TOP小区优化专题Contents1概述 (3)2无线接通率 (3)2.1接通率指标描述 (3)2.1.1公式定义 (3)2.1.2信令流程 (4)2.2接通率失败Cause (6)2.3RRC缺少资源 (8)2.4RRC高负载 (9)2.4.1分析方法 (9)2.5RRC/ERAB无线进程失败 (10)2.5.1优化思路 (10)2.5.2告警检查 (10)2.5.3干扰优化 (11)2.5.4覆盖优化 (11)3无线掉线率 (12)3.1掉线率指标描述 (12)3.1.1公式定义 (12)3.1.2信令流程 (12)3.2掉线率Cause (13)3.2.1掉线Cause描述 (13)3.3UE丢失优化 (14)3.3.1优化思路 (14)3.3.2告警检查 (15)3.3.3干扰优化 (15)3.3.4覆盖优化 (15)3.3.5其他因素 (16)3.4切换失败优化 (16)4切换成功率 (17)4.1切换指标描述 (17)4.1.1公式定义 (17)4.1.2信令流程 (17)4.1.3切换类别 (19)4.2切换分析流程 (22)4.3准备切换优化 (23)4.4执行切换优化 (24)4.4.1告警处理 (24)4.4.2干扰优化 (24)4.4.3覆盖优化 (24)4.4.4参数核查 (25)5干扰排查 (25)5.1干扰的原因及分类 (25)5.2宏站干扰排查流程 (27)5.3室分干扰排查流程 (27)1 概述LTE(Long Term Evolution)是3GPP在R8中提出的一种新的宽带无线空中接口技术，可分为FDD和TDD两种模式。

TD-LTE是一种新一代宽带移动通信技术，是TD-SCDMA的后续演进技术，在继承了TDD优点的同时又引入了多天线MIMO与频分复用OFDM技术，相比3G，TD-LTE在系统性能上有了跨越式提高，能够为用户提供更加丰富多彩的移动互联网业务。

LTE的KPI指标分析及优化

LTE的KPI指标分析及优化LTE的KPI（Key Performance Indicator）指标分析及优化，是对LTE网络性能进行评估和改进的重要工作。

本文将从LTE的关键指标出发，对各项指标进行分析及优化措施，以提高LTE网络的性能。

1. 数据速率（Data Rate）：数据速率是衡量LTE网络性能的重要指标之一、提高数据速率可通过以下优化措施实现：-增加基站数量：增加基站的覆盖范围和密度，提高用户的连接质量和数据传输速率。

-频谱优化：合理调配频谱资源，提高频谱利用率，增加数据传输速率。

-天线优化：合理设置天线方向和倾角，增加信号覆盖范围和传输效果，提高数据速率。

2. 接入性能（Access Performance）：接入性能主要衡量用户接入LTE网络的效率和成功率。

优化措施包括：-增加小区数量：提高网络容量，缓解网络拥塞，提高用户接入成功率。

-加强手动重选功能：在网络负载高或信号弱的情况下，引导用户手动选择其他小区，提高接入成功率。

-优化小区切换参数：合理设置小区切换的优先级和门限值，减少掉话率和呼叫失败率。

3. 话音质量（Voice Quality）：话音质量是衡量通话体验的重要指标。

提高话音质量的措施包括：-提高信道质量：通过天线优化，减少信号干扰和衰减，保证通话质量。

-优化码率和编解码算法：选择更高的编解码算法和合适的码率，提高语音的清晰度和准确性。

-减少呼叫丢失率：通过合理设置小区切换和优化呼叫控制流程，减少呼叫丢失率，提高通话质量。

4. 无线覆盖（Wireless Coverage）：无线覆盖是衡量LTE网络覆盖能力的主要指标。

提高无线覆盖的措施包括：-增加基站密度：增加基站数量，提高网络覆盖范围和密度，弥补信号覆盖死角。

-使用辅助覆盖技术：如室内小区、中继站等，弥补室内和远离基站的覆盖缺陷。

-天线优化：调整天线方向和倾角，改善信号传播特性，提高覆盖范围和强度。

5. QoS（Quality of Service）：QoS是衡量用户体验和网络服务质量的重要指标。

TOP小区分析(网络)

基站覆盖TOP小区分析➢通用处理流程1)查看告警：主拓扑->查找站号->右击查询活动告警活告警日志2)查看干扰：系统上行每PRB上干扰噪声平均值（指标ID:1526728298）>-110dBm，认为存在干扰，转至干扰处理流程；3)查询指标子项，定位子项后对应处理；4)弱覆盖、过覆盖分析。

5)信令跟踪，呼叫日志提取，转至技术支持人员分析。

➢RRC连接建立成功率RRC连接建立成功率定义RRC连接建立成功率=（RRC连接成功次数/RRC连接请求次数（包含重发））筛选条件筛选前一天15忙时指标，且出现3个时段以上RRC连接建立成功率小于80%且RRC 连接建立请求次数>50次，按照RRC建立失败次数降序排列进行分析。

分析流程1)筛选TOP小区；2)查看告警：若存在告警，处理告警；3)查看RRC连接建立失败原因，共11项，一般主要有2项：资源分配失败导致RRC连接建立失败、UE无应答导致RRC连接建立失败4)由于SRS资源分配失败导致RRC连接建立失败，主要由于用户较多，SRS资源不足导致：a)查看接入模式为接入增强还是体验优先，如为体验优先，则修改SRS配置：modsrscfg。

b)如果已经是接入增强，需要采用功率调整等方式进行话务分担；5)UE无应答导致RRC连接建立失败，主要为上行链路覆盖不足导致：a)上行干扰：系统上行每PRB上干扰噪声平均值>-110dBm,确认小区存在上行干扰，转到高干扰小区预处理流程。

b)尝试调整本小区或周边小区天馈角度或下倾角观察指标是否有所好转，判断是否因为模三干扰导致指标异常。

c)终端异常：从NIC终端提取呼叫日志（提取呼叫日志过程见干扰处理流程）使转给后台人员，由后台人员判断是否由同一个用户，或者同一芯片的终端引起的指标异常。

d）查看小区是否过覆盖6)其他原因;a)查看小区是否弱覆盖，b)现场测试以及后台跟踪：现场进行测试&后台信令跟踪（跟踪S1、X2、UU口信令），跟踪方法：U2000->监控->信令跟踪->信令跟踪管理->S1标准信令跟踪X2标准信令跟踪UU标准信令跟踪；转发跟踪信令给后台支持人员进行分析定位。

LTEKPI质差小区优化小结

LTEKPI质差小区优化小结LTE（Long Term Evolution）网络是目前移动通信领域的主流技术，它提供了更快的数据传输速度和更低的延迟。

但是，由于各种原因，LTE 网络中可能存在一些质差的小区，这会影响用户的网络体验和运营商的业务。

因此，需要进行优化来改善这些质差的小区。

首先，对LTE质差小区进行分析是优化的第一步。

通过收集和分析LTEKPI指标数据，我们可以了解小区的性能和问题所在。

对于质差的小区，可能存在以下一些问题：1.覆盖问题：该小区的覆盖范围可能存在一定的短板，导致信号弱或覆盖不到位。

这可能是由于天线参数配置不合理或基站部署不当等原因引起的。

2.干扰问题：在LTE网络中，干扰是影响网络性能的主要问题之一、质差小区可能受到同频干扰、异频干扰或邻区干扰的影响，导致用户体验下降。

3.容量问题：质差小区可能存在网络容量不足的情况，即网络资源无法满足用户需求。

这可能导致网络拥塞和服务质量下降。

基于以上问题，我们可以采取一系列的优化措施来改善质差小区的性能和用户体验：1.覆盖优化：通过调整天线参数、改善基站布局和增强室内覆盖等手段来解决覆盖问题。

根据区域的不同，可以采取不同的覆盖优化策略，比如增加基站数量、调整天线高度和倾角等。

2.干扰消除：采取干扰消除技术，比如功率控制、频率重叠区域的调整、小区选择等方法来降低干扰。

此外，也可以通过使用更高质量的设备和天线来减少干扰。

3.容量增加：对于容量不足的小区，可以增加资源分配和带宽，以满足用户的需求。

根据网络的负载情况，可以动态调整小区的资源分配策略，确保网络资源的合理利用。

另外，LTE质差小区优化还需要考虑以下几个方面：1.网络规划：在部署LTE网络之前，需要进行充分的网络规划，确保基站布局和参数配置的合理性。

网络规划包括天线高度和倾角的选择、频率规划、小区间距的确定等。

2.软件更新：随着LTE技术的不断发展，网络优化工作也需要与之保持同步。

TOP小区处理

案例分析
问题分析： 1、站点故障，查看此小区无告警，无干扰。 2、23G切换参数配置问题。按集团公司要求，因GT分流，23G切换参数基本固定在某个范围，可改动的范围较小。查看该小区后台参数配置符合集团公司要求，排除了人为改动造成指标较差的原因。 3、目标GSM小区存在告警、干扰或者拥塞。GSM目标小区的性能也会影响到23G切换成功率，如干扰导致终端无法解析GSM系统消息；提取此小区切换counter，此小区向周围GSM邻区切换均失败较多，排除单个GSM邻区故障原因导致。
案例分析
原因查找及分析：统计RAB释放counter，RAB建立失败的原因值主要为
IU.NbrRabPsRelIuConnPerCell.14（Failure in the Radio Interface Procedure），即无线接口协议失败。
对发生掉线的载波进行统计
案例分析
发生掉线的情况主要集中在该小区的F频点（9476、9482、9492），针对上述情况，后台通过LMT_R对这两个小区的载波上行干扰情况进行跟踪
案例分析
【问题总结】通过以上测试分析，发现在目前情况下，TD所使用的F频段与小灵通系统使用的频段比较接近，导致小灵通系统对TD产生一定程度的干扰。所以在后期扩容中，必须考虑小灵通系统的影响，优先使用A频段，同时推进小灵通退网。
案例分析
案例二：TOP用户造成PS 32G切换较差
问题描述：11月19日，沙门西南5PS3G-2G切换失败次数较多，成为TOP小区，影响了全网指标情况。可以看出沙门西南5小区18 日失败次数为217次，对指标冲击较大。

案例分析
【处理措施】：对此用户IMEITAC：35179205的PS3-2G的切换进行限制。观察指标

TopN小区处理方法总结

TD-LTE差小区处理方法小结1概述随着移动TD-LTE用户的不断增多，TD-LTE的KPI指标成为移动客户关注的一个重点。

通过考核各厂家KPI的各项指标，以达到提升TD-LTE网络的性能。

目前TD-LTE的KPI指标主要包括以下几大类：接入性指标、保持性指标、移动性指标、业务量指标。

各类指标所包含的具体指标如下表示：本文档就TD-LTE的KPI指标定义及常规的优化思路做一介绍，并结合卡特榆林现场的一些经验案例进行分析。

2 TD-LTE KPI指标定义及常规优化思路2.1 接入性指标2.1.1 RRC连接建立成功率1.指标定义：RRC建立成功率=RRC连接建立成功次数/ RRC连接建立请求次数*100% 该指标的定义是处于空闲模式（RRC_IDLE）下的UE收到非接入层请求建立信令连接时，UE将发起RRC连接建立过程。

收到RRC建立请求之后决定是否建立RRC连接。

RRC连接建立成功率用RRC连接建立成功次数和RRC连接建立请求次数的比来表示. 该指标反映小区的UE接纳能力，RRC连接建立成功意味着UE与网络建立了信令连接。

RRC连接建立，包括（如位置更新、系统间小区重选、注册等）的RRC连接建立。

注：由于各厂家conter定义有所不同，此处conter就不列了。

2.信令流程：RRC建立流程3.影响指标因素及优化思路1)设备故障：优化手段：加大对全网设备故障、传输故障告警监控及故障的排查力度；2)终端问题：优化手段：通过信令采集等手段对比TOP终端性能；3)空口信号质量：优化手段：通过天馈优化、覆盖优化、提升RSRP、SINR等；4)网络容量：优化手段：调整小区下最大接入用户；5)参数设置：优化手段：通过优化最小接收电平、小区选择参数、小区重选参数、4-3重选参数、邻区核查等手段提升；6)网内网外干扰：优化手段：网外干扰：如CDMA、WCDMA、TDS等干扰，通过扫频确定干扰，提升与TDL间离度等手段来尽量避免干扰；政府会议、学校考试等放置干扰器，则采取锁小区等手段来降低对指标的影响；网内干扰：核查PCI，减少因PCI MOD3、MOD6干扰导致的RRC建立失败；7)室内外优化：优化手段：通过路测等手段检查室分泄漏，降低因室分泄漏导致的乒乓重选或干扰导致的RRC建立失败。

精品案例_LTE RANK2比例TOP问题小区优化

LTE RANK2比例TOP问题小区优化目录一、问题描述 (3)二、分析过程 (4)1.硬件问题 (4)2.天馈极化方式错误 (4)3.基站发射通道不平衡 (6)4.无线质量问题 (6)三、解决措施 (7)四、经验总结 (8)LTE RANK2比例TOP问题小区优化【摘要】LTE网络中，影响UE用户下行速率最主要因素是UE用户上报的CQI和RANK值、PDSCH 信道误码率BLER、UE用户每秒调度次数和调度PRB数。

网优工作的重点是UE用户上报的CQI和RANK值和误码率BLER的优化。

【关键字】RANK2比例【业务类别】参数优化一、问题描述本周对铜陵RANK2比例TOP问题小区进行了筛选分析。

9月9~9月15日一周的忙时KPI指标，包括MIMO性能测量、业务量测量、CQI测量、RSSI测量，以及RRU双通道功率跟踪等。

二、分析过程1.硬件问题针对部分RANK2数据比例为0的业务量较高小区，建议通过天馈整改（更换天线），以增加业务量吸收能力和改善用户感知。

如下表，下列小区的RANK2的比例一直为0，其中XY-TL-市区-大润发超市-HFTA-449266-1小区下用户数较多，达到了239人，该小区配置2T2R，但只有通道0有RSSI测量数据，通道1无数据收发(采用平层覆盖)。

下列小区业务量较高，通道0和1均有RSSI测量数据，但使用的天线可能不属于双极化正交天线，建议进行天馈整改。

优化方案：建议结合业务量和现场用户感知，对上述小区的天馈安装方式进行整改，改善密集区域用户感知，缓解高负荷情况。

2.天馈极化方式错误下列小区RANK2比例较低(小于10%)，但TM3比例高(SINR良好)和CQI优良率较高。

初步定位这些小区存在天馈极化连接错误问题，即RRU的发射通道连接到了天线相同极化端口，实际应该分别连接+45°和-45°极化端口。

RRU与天线连线核查和调整标准如下：2T4R标准连线方式2T2R标准连线方式优化方案：现场核查小区天馈与RRU的连线方式，对不符合规范的小区进行整改。
