磁致伸缩线性位移传感器
《磁致伸缩直线位移传感器的机理研究与应用》范文
《磁致伸缩直线位移传感器的机理研究与应用》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）作为一种现代测量设备，广泛应用于各种工业领域中。
它具有高精度、高稳定性、长寿命等优点，因此在自动化和智能制造领域具有重要地位。
本文旨在研究磁致伸缩直线位移传感器的机理及其应用，为相关领域的研究和应用提供理论依据和实践指导。
二、磁致伸缩直线位移传感器机理研究1. 基本原理磁致伸缩直线位移传感器的基本原理是利用磁致伸缩效应和电磁感应原理，通过测量磁场变化来获取位移信息。
磁致伸缩效应指的是磁场作用下材料产生伸长或缩短的现象，而电磁感应原理则是通过电流在磁场中产生的感应电动势来测量磁场变化。
2. 工作过程磁致伸缩直线位移传感器主要由磁致伸缩材料、传感器头、电路等部分组成。
当传感器头受到外部位移作用时，磁致伸缩材料产生形变，导致磁场发生变化。
这种变化被传感器头内的感应元件捕捉并转换为电信号，经过电路处理后输出为位移信息。
3. 关键技术磁致伸缩直线位移传感器的关键技术包括磁致伸缩材料的选用、传感器头的结构设计、电路的优化等。
其中，磁致伸缩材料的性能直接影响到传感器的测量精度和稳定性，因此选用高性能的磁致伸缩材料是提高传感器性能的关键。
此外，传感器头的结构设计应合理布局感应元件和磁路系统，以减小信号干扰和提高灵敏度。
电路的优化则有助于提高信号的信噪比和动态响应能力。
三、磁致伸缩直线位移传感器的应用1. 工业自动化领域在工业自动化领域，磁致伸缩直线位移传感器被广泛应用于各种自动化设备和生产线中，如机床、机器人、自动化仓库等。
它可以实现对设备位置、速度、加速度等参数的精确测量和控制，提高生产效率和产品质量。
2. 智能制造领域在智能制造领域，磁致伸缩直线位移传感器被用于实现设备的智能化管理和控制。
例如，在智能生产线中，传感器可以实时监测设备的运行状态和性能参数，通过数据分析实现设备的预测维护和优化调度，提高生产效率和降低成本。
磁致伸缩位移传感器的故障处理
磁致伸缩位移传感器的故障处理磁致伸缩位移传感器是一种用于测量物体位移的传感器，它是通过磁致伸缩效应来工作的。
该传感器的故障处理是非常重要的，因为它在许多应用中扮演着关键角色。
在本文中，我们将讨论磁致伸缩位移传感器的常见故障及其处理方法。
常见故障磁致伸缩位移传感器的常见故障包括：1.电源问题：传感器的电源接触不良或电源线短路等问题会导致传感器不能正常工作。
2.脏污问题：传感器的工作中需要使用磁场，而磁场会被各种颗粒、尘埃污染。
长时间不清洁会导致磁场减弱，影响传感器的测量准确性。
3.信号问题：传感器有时无法发送正确的信号，导致数据不准确、不稳定等问题。
这可能与传感器本身的设计有关，或是由于线路接触不良、信号干扰等原因引起的。
处理方法电源问题处理传感器的电源问题，首先需要检查传感器所使用的电源线、插头和接头是否有磨损或许多氧化物。
检查连接是否牢固、是否接触良好，以确保电源线的正常供电有了保障。
如果需要更换电源线/插头/接头，要确保存在匹配和良好的质量。
脏污问题处理传感器的脏污问题，首先需要在擦拭前关闭传感器。
使用干净的布或纸擦拭传感器，避免使用含有化学品的清洁剂，以防止对传感器材料的损坏。
如有顽固污垢，可以使用软刷子轻刷。
信号问题处理传感器的信号问题，要先检查传感器的线路是否接触良好、是否有无用连接等问题。
使用正确的连接线仔细连接。
目前，也出现了无线连接的传感器，避免线路接触不良、信号干扰等问题。
同时，如果传感器的信号引脚严重氧化，可以使用一些特殊的清洁剂进行处理。
注意事项在处理磁致伸缩位移传感器故障时，需要注意以下几点：1.传感器是一种非常精密的仪器，因此处理时要非常细心，避免对其材料造成损害。
2.处理前，需要开关关闭传感器并拔掉电源插头，以防止受到电击。
3.要遵循传感器制造商的使用说明书，阅读其注意事项。
4.避免在使用时，该传感器受到高温、酸碱和强磁场的影响。
结论磁致伸缩位移传感器是一种非常重要的传感器，但在使用过程中常常出现故障。
磁致伸缩位移传感器工作原理_磁致伸缩位移传感器使用注意事项
磁致伸缩位移传感器工作原理_磁致伸缩位移传感器使用注意事项1.磁致伸缩材料（MFC）：磁致伸缩位移传感器的核心是一种特殊的材料，称为磁致伸缩材料。
当磁场通过磁致伸缩材料时，会产生应变效应，即材料的长度会发生变化。
这个效应是基于磁性颗粒在外加磁场作用下的定向排列和运动。
2.磁场感应：当外加磁场施加在磁致伸缩材料上时，磁场的强度会影响磁致伸缩材料的长度。
石墨烯可以通过生长在一块多晶硅衬底上的一层石墨进行实现。
由于石墨二维，磁场在它上面的作用导致电子受到强烈的定域束缚和孤对偶，从而使磁致伸缩材料的长度发生微小的改变。
3.引导电流：为了使磁致伸缩材料产生显著的位移，通常需要在材料中通过一定的电流。
这个引导电流是通过一个绕在磁致伸缩材料周围的线圈产生的，在磁致伸缩材料上产生一个磁场，并改变材料的长度。
4.位移测量：磁致伸缩位移传感器测量的是磁致伸缩材料的长度变化，依靠测量线圈的电感变化来实现。
通常，传感器中的线圈和一个补偿线圈组成一个桥电路。
当位移发生时，线圈中的电感将发生变化，从而引起桥电路的不平衡。
通过测量桥电路的不平衡程度，可以得到磁致伸缩材料的位移。
1.温度影响：磁致伸缩位移传感器的性能受到温度的影响较大，应尽量避免将传感器暴露在过高或过低的温度环境中。
同时，应注意传感器的温度补偿特性，以确保测量结果的准确性。
2.磁场干扰：磁致伸缩位移传感器是通过磁场来产生位移的，因此传感器周围的外部磁场会对传感器的测量结果造成干扰。
应尽量将传感器远离强磁场或者通过屏蔽措施来减小磁场干扰。
3.安装位置：传感器的安装位置对测量结果的准确性有很大影响。
应尽量避免传感器受到过大的外力或振动，同时保持传感器与被测物体之间的固定距离。
4.防护措施：磁致伸缩位移传感器通常是一种精密仪器，应注意防护措施，避免传感器受到湿度、灰尘等外部环境的影响。
5.线路连接：在连接传感器的线路时，应注意正确连接线圈和桥电路，避免接触不良或短路等问题。
磁致伸缩位移传感器
磁致伸缩位移传感器目录1 .什么是磁致伸缩： (1)2 .磁致伸缩传感器的基本原理： (2)3 .磁致伸缩位移传感器的结构材质 (3)4 .磁致伸缩位移传感器的产品特点 (3)5 .磁致伸缩位移传感器的优点： (3)6 .磁致伸缩位移传感器的分类： (4)7 .磁致伸缩位移传感器的技术参数 (4)8 .磁致伸缩位移传感器的伸缩现象 (5)9 .磁致伸缩位移传感器的应用领域： (6)1.什么是磁致伸缩：磁致伸缩是指物体在磁场中磁化时，在磁化方向会发生伸长或缩短，当通过线圈的电流变化或者是改变与磁体的距离时其尺寸即发生显著变化的铁磁性材料，通常称为铁磁致伸缩材料。
磁致伸缩位移传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。
由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。
此外,传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。
传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。
由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。
磁致伸缩线性位移/液位传感器的检测机理基于传感器核心检测元件磁致伸缩波导丝与游标磁环间的魏德曼效应。
测量时，电子仓中的激励模块在敏磁致伸缩线性位移/液位传感器的检测机理基于传感器核心检测元件一磁致伸缩波导丝与游标磁环间的魏德曼效应。
测量时，电子仓中的激励模块在敏感检测元件（磁致伸缩波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安培环形磁场，该环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝的表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2830m∕s）,即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的绝对距离，从而实现对游标磁环位置的实时精确测量。
磁致伸缩位移传感器原理
磁致伸缩位移传感器原理磁致伸缩位移传感器（Magnetorestrictive Displacement Sensor）是一种能够测量物体位移的传感器。
它基于磁致伸缩效应，通过测量由磁体产生的磁场中磁器件的变化，来确定物体的位移。
磁致伸缩效应是指当磁性材料处于外加磁场中时，会发生形状和尺寸的变化。
这种变化是由于外加磁场引起磁性材料的磁矩重新排列所致。
具体来说，在磁场的作用下，磁性材料的磁矩会由于磁场的作用而重新排列，导致材料的长度和体积发生微小的变化。
当磁致伸缩杆处于外加磁场中时，磁致伸缩效应会导致磁致伸缩杆的长度发生微小的变化。
这个变化会导致探头上的磁场也发生相应的改变。
探头上的磁场是通过电流在传感器内部流过时在磁体上产生的。
测量磁致伸缩位移传感器的位移需要使用一个传感器电路进行分析。
这个电路主要由一个驱动电路和一个接收电路组成。
驱动电路主要负责通过传递电流来产生磁场，而接收电路则是负责测量探头上的磁场的变化。
驱动电路通常会通过在磁致伸缩杆上施加短脉冲电流来产生磁场。
这个磁场会沿着磁致伸缩杆的长度方向扩展。
同时，接收电路会测量探头上的磁场，这个磁场是受到磁致伸缩杆长度变化的影响的。
测量位移时，接收电路会测量磁致伸缩杆上磁场的两个特征：主磁场和包络线。
主磁场是磁致伸缩杆上磁场的强度，它与磁致伸缩杆的长度成比例。
包络线则是磁场的分布情况，它的变化与磁致伸缩杆的形状变化有关。
通过测量主磁场和包络线的变化，可以确定磁致伸缩杆的位移。
具体的测量方法可以通过对接收电路输出信号的分析来实现。
一些常见的分析方法包括使用频谱分析器、放大器和数据采集系统来测量磁场的变化。
总之，磁致伸缩位移传感器是一种基于磁致伸缩效应的传感器。
通过测量磁致伸缩杆上的磁场的变化，可以确定被测物体的位移。
这种传感器在很多领域中都有广泛的应用，例如测量机械运动、控制系统和自动化设备。
磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器是一种基于磁敏效应的位移测量装置，主要用于测量目标物体的位移或位移的变化。
传感器由磁致伸缩材料（Magnetostrictive Material），驱动磁场发生器（Magnetostrictive Waveguide），测量导绳（Measure Rope）、磁场传感器（Magnetic Field Sensor）和计量电子器件等构成。
其工作原理如下：
1. 驱动磁场：驱动磁场发生器产生一个磁场，通过磁致伸缩材料传递到目标物体上。
2. 磁致伸缩效应：目标物体上的磁致伸缩材料受到驱动磁场的作用，发生磁致伸缩效应。
即在磁场的作用下，磁致伸缩材料的尺寸会发生微小的变化，产生一个微小的形变。
这个形变一般是微米级别的。
3. 传感器感应：磁致伸缩材料伸缩时，磁场传感器感应到磁场的变化。
磁场传感器可以是基于霍尔效应、磁电阻效应等的传感器，用于检测磁场的变化。
4. 信号处理：传感器将感知到的磁场变化信号转换成与目标物体位移相关的电信号。
这个电信号可以是电压、电流或其他形式的信号。
5. 位移计算：通过测量导绳测量目标物体上磁致伸缩材料伸缩的长度，结合信号处理得到的电信号，可以计算出目标物体的位移或位移的变化。
总的来说，磁致伸缩位移传感器利用磁致伸缩效应将目标物体的位移转化为磁场的变化，再通过磁场传感器和信号处理部分将磁场变化转化为电信号，最终可以得到目标物体的位移。
《磁致伸缩直线位移传感器的机理研究与应用》
《磁致伸缩直线位移传感器的机理研究与应用》篇一一、引言磁致伸缩直线位移传感器是一种基于磁致伸缩效应原理工作的精密测量装置，它具有高精度、高分辨率和良好的重复性等特点，在机械、自动化控制、机器人、精密测量等领域有着广泛的应用。
本文将对磁致伸缩直线位移传感器的机理进行深入研究，并探讨其在实际应用中的效果。
二、磁致伸缩直线位移传感器的工作原理磁致伸缩直线位移传感器主要由磁致伸缩材料、传感器探头和电子电路三部分组成。
当外部磁场作用于磁致伸缩材料时，材料会产生伸缩变形，从而改变其长度。
通过测量这一长度变化，即可得到被测物体的位移信息。
1. 磁致伸缩材料磁致伸缩材料是磁致伸缩直线位移传感器的核心部分，它具有优异的磁致伸缩性能和良好的稳定性。
常见的磁致伸缩材料有镍基合金、铁基合金等。
这些材料在磁场作用下会产生明显的伸缩变形，从而为测量位移提供了基础。
2. 传感器探头传感器探头是用于检测磁致伸缩材料长度变化的装置。
它通常由两个部分组成：一是固定的非磁性外壳，用于安装和固定磁致伸缩材料；二是与外部电子电路连接的输出信号端子。
3. 电子电路电子电路是用于将传感器的信号转换为数字信号并输出的部分。
通过外部控制器发送的电流信号可以驱动传感器探头产生磁场，进而引起磁致伸缩材料的伸缩变形。
同时，电子电路还能对传感器输出的信号进行放大、滤波和数字化处理，以便于后续的信号处理和分析。
三、磁致伸缩直线位移传感器的应用磁致伸缩直线位移传感器具有高精度、高分辨率和良好的重复性等特点，在许多领域都有广泛的应用。
以下是几个典型的应用场景：1. 机械制造领域在机械制造领域，磁致伸缩直线位移传感器被广泛应用于各种精密测量和控制系统。
例如，在机床的加工过程中，需要实时检测工件的尺寸和位置信息，以便进行精确的控制和调整。
这时，磁致伸缩直线位移传感器就能发挥出其高精度测量的优势，提高机床的加工精度和生产效率。
2. 自动化控制领域在自动化控制领域，磁致伸缩直线位移传感器也得到了广泛的应用。
磁致伸缩线性位移传感器的工作原理
磁致伸缩线性位移传感器的工作原理1.磁致伸缩效应：磁致伸缩效应是指在外加磁场作用下，磁致伸缩材料会产生长度的变化。
这种材料一般为具有磁性的金属合金，如钴铁合金和镍铁合金。
当外加磁场施加到磁致伸缩材料上时，材料中的磁矩会与磁场相互作用，从而使材料发生形变。
这种形变可以是线膨胀（正磁致伸张）或线收缩（负磁致伸缩），具体取决于材料的特性和磁场的方向。
2.霍尔效应：霍尔效应是指当电流通过磁场作用下的半导体材料时，会产生电势差。
磁致伸缩传感器通常采用霍尔元件作为位移测量的敏感元件，具有良好的灵敏度和稳定性。
这种传感器的霍尔元件由P型半导体和N型半导体组成，在磁场的作用下，通过适当的连接方式，可以测量出电势差的大小和方向。
基于上述原理，磁致伸缩线性位移传感器的工作流程如下：1.传感器的霍尔元件和磁致伸缩材料分别连接到电路中，形成电路回路。
2.当外加电流通过霍尔元件时，霍尔元件产生的电势差与磁场的强度和方向成正比。
3.当外加磁场施加到磁致伸缩材料上时，材料发生形变，其长度发生变化。
4.磁致伸缩材料的形变导致霍尔元件受到压力或张力的作用，从而影响霍尔元件所产生的电势差。
5.通过测量霍尔元件产生的电势差，可以间接地得知磁致伸缩材料的形变情况，从而推导出物体的位移。
需要注意的是，磁致伸缩线性位移传感器在实际应用中需要进行校准，以提高测量的准确性和精度。
传感器的校准过程一般包括获取传感器的标准输出信号和实际位移值之间的对应关系，通过标定曲线或者数学模型来实现。
同时，传感器还要考虑外界磁场干扰、温度变化和机械振动等因素对测量精度的影响，采取相应的措施来进行抗干扰和稳定性优化。
《磁致伸缩直线位移传感器弹性波机理研究》
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）作为一种重要的位移测量装置，具有高精度、高稳定性和高响应速度等特点，广泛应用于各种自动化系统和工业测量中。
该传感器利用磁致伸缩效应（Magnetostrictive effect）原理，通过测量磁性材料在磁场作用下的伸缩变化，实现位移的精确测量。
本文旨在研究磁致伸缩直线位移传感器的弹性波机理，分析其工作原理及影响因素，为进一步提高其测量精度和稳定性提供理论依据。
二、磁致伸缩效应及传感器结构磁致伸缩效应是指磁性材料在磁场作用下发生伸缩变形的现象。
磁致伸缩直线位移传感器主要由磁性材料、传感器线圈、永磁体等部分组成。
当传感器线圈中通过电流时，会产生磁场，该磁场与永磁体相互作用，使磁性材料发生伸缩变形。
这种变形量与电流大小及方向密切相关，从而实现了位移的测量。
三、弹性波机理研究1. 弹性波的产生与传播在磁致伸缩直线位移传感器中，当磁场作用于磁性材料时，材料内部会产生应力波，即弹性波。
这种弹性波以一定的速度在材料内部传播，并引起材料的伸缩变形。
弹性波的产生与传播受材料性质、磁场强度及频率等因素的影响。
2. 弹性波的传播特性弹性波在传播过程中具有特定的传播速度和传播路径。
传播速度与材料密度、弹性模量等性质有关。
此外，传播路径还会受到传感器结构、外界干扰等因素的影响。
因此，了解弹性波的传播特性对于提高传感器的测量精度和稳定性具有重要意义。
3. 影响因素分析（1）材料性质：磁性材料的性质对弹性波的产生与传播具有重要影响。
不同材料的密度、弹性模量等性质不同，导致弹性波的传播速度和传播路径存在差异。
因此，选择合适的磁性材料是提高传感器性能的关键。
（2）磁场强度与频率：磁场强度和频率直接影响弹性波的产生与传播。
增大磁场强度或提高频率，可提高传感器的响应速度和测量范围。
《磁致伸缩直线位移传感器弹性波机理研究》
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）作为一种精确、可靠的位置测量工具，已广泛应用于现代工业生产及精密测控领域。
在诸多测量系统中，磁致伸缩传感器所涉及的核心机理即为其内部弹性波的传播及特性分析。
本文将对磁致伸缩直线位移传感器的弹性波机理进行研究，并对其进行详细的讨论与探索。
二、磁致伸缩原理与传感器构造磁致伸缩是指由于外磁场作用导致铁磁材料内部分子磁矩有序排列，从而引起材料尺寸变化的现象。
磁致伸缩直线位移传感器主要由磁致伸缩材料、激励线圈和检测线圈等部分组成。
当激励线圈中通过电流时，会在磁致伸缩材料中产生磁场，进而引发材料的磁致伸缩效应。
三、弹性波的产生与传播在磁致伸缩直线位移传感器中，当外部激励产生时，磁致伸缩材料会发生尺寸变化，从而产生弹性波。
这种弹性波是一种在材料内部传播的机械波，其传播特性主要受到材料内部的力学特性和外部环境的影响。
在传感器内部，当磁场变化引起磁致伸缩材料的收缩与扩张时，产生一个由纵向应变构成的动态波形，这一过程会在材料的内部分子之间传递，形成弹性波。
这些弹性波以一定的速度在材料中传播，并在检测线圈处被检测到。
四、弹性波的传播机理研究对于磁致伸缩直线位移传感器的弹性波传播机理，主要涉及到材料内部的力学特性和电磁场对材料的影响。
首先，材料的力学特性决定了弹性波的传播速度和传播方式。
此外，外部的电磁场也会对材料的磁致伸缩效应产生影响，从而影响弹性波的传播。
在研究过程中，我们可以通过对传感器内部磁场分布、材料应力分布以及弹性波的传播路径等进行实验和仿真分析，进一步揭示弹性波的传播机理。
此外，还可以通过改变外部激励的频率、幅度等参数，观察其对弹性波传播的影响，从而优化传感器的性能。
五、结论通过对磁致伸缩直线位移传感器弹性波机理的研究，我们可以更好地理解其工作原理和性能特点。
MTS磁致伸缩位移传感器介绍
MTS磁致伸缩位移传感器介绍MTS磁致伸缩位移传感器是一种用于测量机械系统中位置或位移变化的传感器。
该传感器利用磁致伸缩（Magnetorestrictive）效应的原理，实现对线性位移的测量。
以下是对MTS磁致伸缩位移传感器的详细介绍。
1.磁致伸缩效应磁致伸缩效应是指当一些磁性材料处于磁场中时，它们会发生尺寸变化的现象。
MTS磁致伸缩位移传感器利用这种效应来测量位移。
传感器本身包含一个磁性杆或磁性线圈和一个磁致伸缩材料（通常是铁镍合金）构成的测量杆。
当传感器施加外部磁场时，磁致伸缩材料会发生长度的微小变化，这个变化可以被传感器测量出来。
2.传感器构造MTS磁致伸缩位移传感器通常由测量杆、螺母、固定杆和电子单元组成。
测量杆是由磁致伸缩材料制成的，能够伸缩并测量位移。
螺母连接在测量杆的一端，用于支撑和调整测量杆的位置。
固定杆连接在螺母的另一端，将传感器固定在测量对象上。
电子单元位于传感器的一端，负责接收和处理传感器测量的位移信号。
3.工作原理当外部磁场作用在磁致伸缩传感器上时，测量杆中的磁致伸缩材料会产生微小的变化。
这种变化由电子单元感应，并转换为电信号输出。
电子单元中的传感器电路会测量和记录这个位移信号，并将其转换为数字信号或模拟信号用于后续数据处理。
4.优点和应用-高精度：磁致伸缩效应本身具有很高的精度，因此MTS传感器能够提供高度准确的位移测量。
-可靠性：传感器的构造简单且稳定，具有较高的可靠性和长寿命。
-多功能：传感器可用于各种不同的应用领域，如机械工程、汽车制造、航空航天等。
-机械工程：用于测量机械系统的位置或位移变化，监控机械结构的偏差和拉伸等参数。
-汽车制造：用于车辆悬挂系统的位移测量、转向系统的位置反馈等。
-航空航天：用于测量飞机机翼、尾翼等部件的位移和形变，确保飞行器的稳定性和安全性。
-建筑工程：用于测量建筑物结构的振动和变形，确保结构的稳定性和安全性。
总之，MTS磁致伸缩位移传感器具有高精度、可靠性和多功能的特点，广泛应用于多个不同领域中的位移测量和控制方面。
磁致伸缩位移传感器工作原理
磁致伸缩位移传感器工作原理
一、磁致伸缩位移传感器
磁致伸缩位移传感器是利用它的特性：根据外加磁场的变化而发生位移变化，从而测量外加磁场的强度以及方向。
也就是说，磁致伸缩位移传感器，是一种利用外加磁场的变化而发生位移变化的传感器，从而来记录和测量外加磁场的强度和方向，从而来确定它在磁场中的位置和方向。
磁致伸缩位移传感器的原理：磁致伸缩位移传感器基于磁致变形效应（MRD）来测量位移。
MRD效应是一种由电场在金属材料表面产
生的本质变化，是通过外加磁场对金属材料表面能量的影响而导致的。
具体来说，当外加一个恒定的磁场时，金属材料表面的原子会发生细微的变形，而这些变形会导致整个材料表面的厚度发生变化，进而会导致材料表面的磁场发生变化。
二、磁致伸缩位移传感器运行原理
磁致伸缩位移传感器的原理是利用外加磁场对金属材料表面能
量的影响而产生的本质变化，也就是磁致变形效应（MRD），来进行位移的测量和确定。
具体来说，当外加一个恒定的磁场时，金属材料表面的原子会发生细微的变形，而这些变形会导致材料表面的厚度发生变化，进而会导致材料表面的磁场发生变化。
再举一个例子，就是当一个磁体置于一个外加磁场中时，磁体会发生细微的变形，这种变形会导致磁体表面的磁场发生变化，进而会导致磁体表面上发生位移。
所以，通过测
量外加磁场的变化，就可以测量和确定磁体表面上发生的位移。
因此，利用磁致伸缩位移传感器，可以测量外加磁场的变化，从而确定外加磁场的强度和方向，用来测量位移的大小和方向。
磁致伸缩位移传感器原理
磁致伸缩位移传感器原理磁致伸缩位移传感器是一种常用于测量微小位移的传感器，它利用磁致伸缩效应来实现对被测物体位移的测量。
该传感器具有测量范围广、精度高、响应速度快等优点，因此在工业自动化控制、机械制造、航空航天等领域得到了广泛的应用。
磁致伸缩位移传感器的原理是利用磁致伸缩效应来实现对位移的测量。
磁致伸缩效应是指当磁性材料处于外加磁场中时，其长度会发生变化的现象。
这种现象是由于磁性材料内部的磁矩在外加磁场的作用下重新排列而引起的。
当外加磁场增大时，磁性材料的长度会随之增加，反之则会减小。
利用这一原理，磁致伸缩位移传感器可以通过测量磁性材料的长度变化来实现对位移的测量。
磁致伸缩位移传感器通常由磁性材料、线圈和测量电路组成。
磁性材料可以是铁氧体、镍铁合金等材料，它们具有较大的磁致伸缩效应。
线圈通常被包裹在磁性材料的外部，当线圈中通以电流时，会在磁性材料中产生磁场，从而引起磁性材料的长度变化。
测量电路则用于测量线圈中的电流变化，进而计算出磁性材料的长度变化，从而得到被测物体的位移信息。
磁致伸缩位移传感器的工作原理可以简单概括为，当被测物体发生位移时，磁性材料的长度会发生变化，从而导致线圈中的电流发生变化；测量电路通过测量线圈中的电流变化来得到位移信息。
由于磁致伸缩效应的特性，磁致伸缩位移传感器具有高灵敏度、高分辨率和快速响应的特点，因此在工业自动化控制系统中得到了广泛的应用。
总之，磁致伸缩位移传感器利用磁性材料的磁致伸缩效应来实现对位移的测量，具有测量范围广、精度高、响应速度快等优点，适用于工业自动化控制、机械制造、航空航天等领域。
希望本文对磁致伸缩位移传感器的工作原理有所帮助。
磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器的工作原理磁致伸缩（Magnetostrictive）位移传感器是一种常用于测量物体位移的传感器。
它利用了材料在磁场的作用下产生相应的形变，将这种形变转换为电信号，从而实现对物体位移的测量。
其工作原理可以分为磁致伸缩效应和差动变压原理两个方面。
首先，磁致伸缩效应是磁致伸缩位移传感器的关键原理之一、该效应是指磁性材料在磁场的作用下，在磁场方向上发生变化。
当磁场方向与其磁畴方向平行时，材料内部会出现磁畴的重排，磁畴的重排会导致材料的形变。
此时，磁致伸缩材料就会沿磁场方向发生形变，即产生磁致伸缩效应。
磁致伸缩位移传感器利用这种效应，通过测量材料形变的大小，来确定物体的位移。
其次，磁致伸缩位移传感器还利用差动变压原理实现物体位移的测量。
在磁致伸缩位移传感器中，通常会采用两个磁致伸缩材料，一个作为传感器材料，另一个作为参考材料。
这两个材料被固定在同一物体上，并且分别通过交流电源供电。
当加到这两个材料上的电流通过时，会在它们内部产生一个交变磁场。
这个交变磁场会使得这两个材料分别发生形变，形成两个相对移动的磁致伸缩杆。
其中一个磁致伸缩杆上带有一个用于产生磁场的磁极。
而这个磁极与另一个磁致伸缩杆相对静止，通过这个相对位移的变化，来测量物体的位移。
当物体的位移发生变化时，导致传感器材料和参考材料上的形变程度也会发生变化。
由于这两个磁致伸缩杆之间的瞬时相对位移的变化是线性的，所以传感器材料和参考材料上的形变差值也是相应线性变化的。
这种形变差值可以通过检测传感器电路中的电压信号来实现。
电路中通常会有一个电感元件，当通过交变电流时，会产生感应电势。
这个电势与传感器材料和参考材料之间的形变差值成正比，通过测量电压信号的大小，就能够确定物体的位移。
总结起来，磁致伸缩位移传感器利用磁致伸缩效应和差动变压原理实现对物体位移的测量。
它通过测量磁致伸缩材料的形变大小来确定位移，并将这种形变转换为电信号进行输出。
这种传感器可以应用于很多领域，例如工业自动化、机械设备等。
《磁致伸缩直线位移传感器弹性波机理研究》范文
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器作为一种重要的测距工具，具有广泛的应用场景。
本文将对这种传感器的工作原理进行详细阐述，特别关注其内部的弹性波机理。
磁致伸缩直线位移传感器主要是基于磁致伸缩效应以及弹波动力学的相关理论来运作，这两者的相互关系使得传感器的精确性和灵敏度得到了很大的提高。
本文的目的是为了深化我们对磁致伸缩直线位移传感器的工作原理的理解，特别是对其弹性波机理的深入探讨。
二、磁致伸缩效应与弹性波磁致伸缩效应是指某些物质在磁场的作用下，其长度或体积会发生变化的现象。
磁致伸缩直线位移传感器正是利用了这一特性，通过测量磁性材料在磁场变化时的长度变化来推算出位移。
在这个过程中，弹性波的传播起着关键的作用。
弹性波是物体在受到外力作用后产生的应力波，其传播速度和振幅与物体的材料性质、形状和尺寸等因素有关。
在磁致伸缩直线位移传感器中，当磁场发生变化时，磁性材料会产生应力，这种应力会以弹性波的形式在材料中传播。
三、磁致伸缩直线位移传感器的弹性波机理磁致伸缩直线位移传感器的弹性波机理主要涉及三个部分：磁场变化、磁致伸缩效应和弹性波的传播与接收。
首先，外部磁场的变化会引起磁性材料的磁致伸缩效应，即材料的长度或体积发生变化。
这种变化会产生应力，应力在材料中以弹性波的形式传播。
这种弹性波的传播速度、振幅和方向等信息都是可以用于推算出位移的重要参数。
其次，为了捕捉这种弹性波并转换为可测量的电信号，传感器中需要安装有相应的接收装置。
这些接收装置能够感应到弹性波的变化并将其转换为电信号，从而实现了位移的测量和输出。
四、实验研究与理论分析为了深入理解磁致伸缩直线位移传感器的弹性波机理，我们进行了大量的实验研究并进行了理论分析。
通过改变磁场强度、频率和方向等参数，我们观察到了不同的弹性波传播特性和传感器输出特性。
同时，我们也通过建立数学模型和仿真模拟等方法对这一过程进行了理论分析。
磁栅伸缩位移传感器工作原理
磁栅伸缩位移传感器工作原理
磁栅伸缩位移传感器是一种用于测量物体线性位移的传感器。
它通过测量磁栅的位移来确定物体的长度变化。
这种传感器使用磁栅材料制成，其中包含着许多细小的磁性条纹。
当物体发生位移时，磁栅也会伸缩，导致磁性条纹的间距发生变化。
该传感器工作的基本原理是利用磁性条纹之间的磁感应强度的变化。
当磁栅伸缩时，磁感应强度的分布也会随之变化。
传感器中包含一个磁束传感器（如霍尔效应传感器或磁电阻传感器），用于测量磁通量的变化。
通过测量磁通量的变化，可以计算出磁栅的位移。
具体的工作原理可以分为下面几个步骤：
1.传感器安装：将磁栅安装在需要测量位移的物体上。
磁栅的长度应与物体的长度一致，以确保测量的准确性。
2.磁场产生：在传感器的一侧，产生一个稳定的磁场。
这可以通过使用永久磁铁或电磁铁来实现。
3.磁感应强度测量：传感器中的磁束传感器测量磁通量的变化。
磁通量是单位面积上通过的磁场的总磁场线数。
4.位移计算：根据测量到的磁通量变化，可以推算出磁栅的位移。
这可以通过使用已知的磁栅位移与测量到的磁通量变化之间的关系来实现。
需要注意的是，由于磁感应强度与磁通量之间的关系是非线性的，并且受到磁栅材料的磁导率、温度等因素的影响，因此在实际测量中可能需要进行校准和温度补偿。

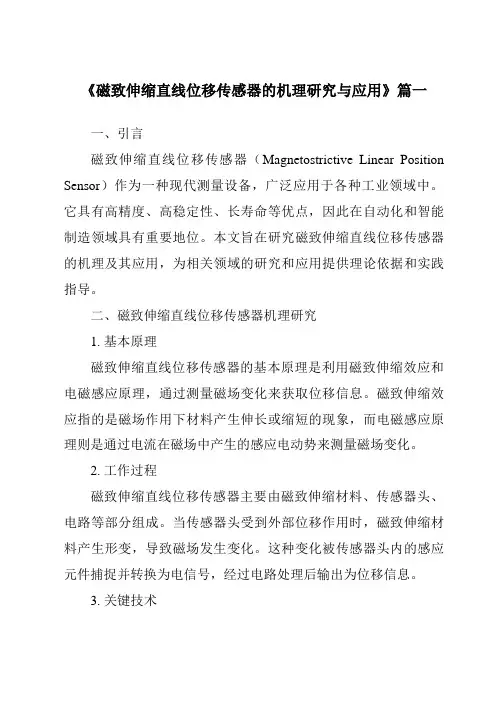

《磁致伸缩直线位移传感器的机理研究与应用》范文
《磁致伸缩直线位移传感器的机理研究与应用》篇一一、引言磁致伸缩直线位移传感器是一种基于磁致伸缩效应的测量装置，其具有高精度、高稳定性及长寿命等特点，广泛应用于各种工业自动化控制系统中。
本文旨在研究磁致伸缩直线位移传感器的机理，并探讨其在实际应用中的价值。
二、磁致伸缩直线位移传感器的工作原理磁致伸缩直线位移传感器利用了磁性材料在磁场作用下的伸缩效应。
其工作原理主要分为三部分：传感器主体、磁致伸缩材料和信号处理电路。
1. 传感器主体：传感器主体主要由固定磁体和可动磁体组成。
固定磁体通常为永久磁体，而可动磁体则通过电流产生磁场。
2. 磁致伸缩材料：当可动磁体在固定磁体的作用下移动时，会使得附着在可动磁体上的磁致伸缩材料发生形变。
这种形变与可动磁体的移动距离成正比，因此可以通过测量形变来获取位移信息。
3. 信号处理电路：信号处理电路将形变转化为电信号，然后进行放大、滤波等处理，最终得到可用的位移数据。
三、磁致伸缩直线位移传感器的特点1. 高精度：由于采用了磁致伸缩效应进行测量，所以测量结果准确可靠，具有很高的测量精度。
2. 高稳定性：磁致伸缩材料的物理特性稳定，使传感器在长期使用过程中能够保持较高的测量精度和稳定性。
3. 长寿命：传感器结构简单，维护方便，使用寿命长。
4. 抗干扰能力强：传感器采用非接触式测量，抗干扰能力强，适用于恶劣的工业环境。
四、磁致伸缩直线位移传感器的应用由于具有上述诸多优点，磁致伸缩直线位移传感器在多个领域有着广泛的应用。
1. 工业自动化控制：在生产线和设备的自动化控制中，磁致伸缩直线位移传感器被广泛应用于位置检测、速度测量和长度测量等。
2. 汽车制造与测试：在汽车制造过程中，磁致伸缩直线位移传感器被用于测量汽车零部件的尺寸和位置，保证制造的精度。
同时，在汽车性能测试中，该传感器也被用于测量车辆的各种动态参数。
3. 船舶与航空航天：磁致伸缩直线位移传感器也常被用于船舶和航空器的精密测量和控制系统。
MRU磁致伸缩线性位移传感器(PDF 10)
MRU 磁致伸缩线性位移传感器精良电子磁致伸缩线性位移传感器是采用“磁致伸缩原理”研制开发的高精度位移传感器，它不但可以测量运动物体的线性位移，同时给出运动物体的位移和速度模拟信号，灵活的供电方式和极为方便的接线方法可满足各种测量、控制及检测的要求；由于采用非接触测量方式，不会由于磨擦、磨损等原因造成传感器的使用寿命降低。
它良好的环境适应性、可靠性和稳定的工作，为用户带来了极大的方便，与导电橡胶、LVDT、电阻式位移传感器等产品相比有明显的优势，而且一只传感器既可以用来测量位移，也可以测量速度，再加上有着极高的性能价格比和厂家及时周到的售后服务，足可让用户更加放心地使用。
它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它位移传感器一样需要定期重标和维护；正是因为它的输出信号为绝对数值，所以假使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。
磁致伸缩线性位移传感器的工作原理如下图。
该产品主要由测杆、电子仓和套在测杆上的非接触的磁环组成。
测杆内装有磁致伸缩线（波导丝），测杆由不导磁的不锈钢管制成，可靠地保护了波导丝。
工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确地测出被测位移量。
1、伺服液压油缸活塞位置反馈或预置2、汽轮机气阻阀门开度的检测与控制3、伺服汽缸活塞位置反馈或预置4、水轮机导叶开度的检测与控制5、研磨机械位置反馈或预置6、注塑机模板定位与监测7、铸锻机床位移控制 8、木材加工定位控制9、其它机械定位和位移检测★量程范围（mm）80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800,3000,3500, 4000, 4500, 5000 (也可根据用户要求定制)★输出形式/工作电压：（三线制）位移信号：0～5VDC/+24VDC+10%、0～10VDC/+24VDC+10%、（-5～+5）VDC/+15VDC+10%、（-10～+10）VDC/+15VDC+10%或4-20mADC/+24VDC+10%速度信号：1V/25.4mm/S（最大10VDC），指磁环随物体匀速移动的速度为25.4mm/s时，输出1V的工作电压，最大为输出10VDC的工作电压。
磁致伸缩线性位移传感器
磁致伸缩线性位移传感器一、概述磁致伸缩线性位移（液位）变送器（简称磁尺），是采用磁致伸缩原理制造的高精度、长行程绝对位置测量的位移变送器。
不但可以测量运动物体的直线位移，同时给出运动物体的位置和速度模拟信号或液位信号，根据输出信号的不同，分为模拟式和数字式两种。
灵活的供电方式和极为方便的多种接线方法和多种输出形式可满足各种测量、控制、检测的要求；由于采用非接触测量方式，避免了部件互相接触而造成磨擦或磨损，因此很适合应用于环境恶劣、不需定期维护的系统工程或场合。
不仅仅是传感器的性能优良，更重要的是工作寿命长、良好的环境适应性、可靠性、能有效和稳定的工作，与导电橡胶位移传感器、磁栅位移传感器、电阻式位移传感器等产品相比有明显的优势。
而且安装、调试方便，再加上有极高的性能价格比；及时周到的售后服务，足可让用户更加放心地使用。
二、工作原理磁致伸缩线性位移（液位）变送器主要由测杆、电子仓和套在测杆上的非接触的磁环（浮球）组成。
测杆内装有磁致伸缩线（波导丝）。
工作时，由电子仓内的电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场。
当这个磁场与磁环（浮球）中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，产生扭动脉冲（或称“返回”脉冲）。
这一扭动脉冲被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两脉冲起始和返回之间的时间差，即可精确测出被测的位置和位移。
三、安装安装前注意事项认真阅读全部安装说明,防止安装的环境温度、冲击、振动及压力超出传感器的允许范围；不可使测杆弯曲；切勿使变送器的电子部件端或最末端承受大的冲击；传感器不可用于有化学反应或其它对传感器有损害的易燃、易爆、腐蚀、蒸气和液体等场合；传感器的电子部件防溅但不可浸没，切不可让液体浸至六方形基座上方。
安装完毕，应对测杆进行保护处理。
安装方法（1）有附件时的安装方法对测量范围小于是1000mm的传感器，建议选用MK-1安装附件；大于1000mm的，选用MK—2安装附件。
《磁致伸缩直线位移传感器弹性波机理研究》
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）是一种重要的位置测量技术，广泛应用于各种自动化、智能化的设备和系统中。
本文将对磁致伸缩效应下的弹性波机理进行研究，以期进一步优化该类传感器的性能，提升其在各个领域的实用性。
二、磁致伸缩效应基础理论磁致伸缩效应指的是磁场对磁性材料产生机械形变的现象。
当磁性材料受到外部磁场的作用时，其长度会发生变化，这一变化是可逆的，即当磁场消失时，材料会恢复原状。
磁致伸缩直线位移传感器正是利用这一原理进行工作。
三、弹性波在磁致伸缩材料中的传播在磁致伸缩材料中，当磁场发生变化时，会产生弹性波。
这种弹性波的传播规律，是理解磁致伸缩直线位移传感器工作原理的重要部分。
这种波是一种在固体介质中传播的应力波，它是由介质中的微粒间相互作力的改变所引发的机械能传递过程。
在磁致伸缩材料中，弹性波的传播速度、振幅等参数受到多种因素的影响，包括材料的物理性质、磁场的变化速率和强度等。
这些因素将直接影响弹性波的传播特性，进而影响传感器的测量精度和响应速度。
四、弹性波机理在磁致伸缩直线位移传感器中的应用在磁致伸缩直线位移传感器中，弹性波的传播和接收是测量位移的关键步骤。
当传感器中的磁性材料受到外部磁场的作用时，产生的弹性波会沿着材料传播，并由另一端的接收器接收。
通过测量弹性波的传播时间和强度等信息，就可以得到外部磁场的变化，进而确定被测物体的位置。
此外，对于弹性波在传播过程中的损耗问题也是影响传感器性能的关键因素。
研究人员需要通过改善材料性质和改进结构来减少弹性波的损耗，以提高传感器的性能。
五、实验与数据分析为了进一步了解和研究磁致伸缩直线位移传感器的弹性波机理，我们进行了一系列实验和数据分析。
实验结果表明，在不同条件下，弹性波的传播速度和振幅都有所不同。
通过对这些数据进行分析和处理，我们可以更深入地理解磁致伸缩效应下的弹性波机理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁致伸缩线性位移传感器
一、概述
磁致伸缩线性位移（液位）变送器（简称磁尺），是采用磁致伸缩原理制造的高精度、长行程绝对位置测量的位移变送器。
不但可以测量运动物体的直线位移，同时给出运动物体的位置和速度模拟信号或液位信号，根据输出信号的不同，分为模拟式和数字式两种。
灵活的供电方式和极为方便的多种接线方法和多种输出形式可满足各种测量、控制、检测的要求；由于采用非接触测量方式，避免了部件互相接触而造成磨擦或磨损，因此很适合应用于环境恶劣、不需定期维护的系统工程或场合。
不仅仅是传感器的性能优良，更重要的是工作寿命长、良好的环境适应性、可靠性、能有效和稳定的工作，与导电橡胶位移传感器、磁栅位移传感器、电阻式位移传感器等产品相比有明显的优势。
而且安装、调试方便，再加上有极高的性能价格比；及时周到的售后服务，足可让用户更加放心地使用。
二、工作原理
磁致伸缩线性位移（液位）变送器主要由测杆、电子仓和套在测杆上的非接触的磁环（浮球）组成。
测杆内装有磁致伸缩线（波导丝）。
工作时，由电子仓内的电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场。
当这个磁场与磁环（浮球）中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，产生扭动脉冲（或称“返回”脉冲）。
这一扭动脉冲被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两脉冲起始和返回之间的时间差，即可精确测出被测的位置和位移。
三、安装
安装前注意事项
认真阅读全部安装说明,防止安装的环境温度、冲击、振动及压力超出传感器的允许范围；不可使测杆弯曲；切勿使变送器的电子部件端或最末端承受大的冲击；传感器不可用于有化学反应或其它对传感器有损害的易燃、易爆、腐蚀、蒸气和液体等场合；传感器的电子部件防溅但不可浸没，切不可让液体浸至六方形基座上方。
安装完毕，应对测杆进行保护处理。
安装方法
（1）有附件时的安装方法
对测量范围小于是1000mm的传感器，建议选用MK-1安装附件；大于1000mm的，选用MK—2安装附件。
1．用传感器支架将传感器卡住，并用锁紧螺母将支架固定在传感器的螺纹上。
2．将开口磁环用两个防松垫圈#6和两个专用螺钉M3×12固定在磁环支架上，当将磁环装在测杆时，螺钉头部应朝向六方基座侧；磁环应尽量与测杆同心且无接触，但
磁环稍有偏心不会影响传感器的性能。
3．将固定板条紧绕在测杆的最末端，并用两个M3×8螺钉和两个M3螺母固定好。
注意：MK-1安装附件只提供一根固定板条，将其固定在距测杆末端50mm以内；MK-2安装附件有三根固定板条，安装方法为：一根固定在距末端约25mm以内，另外两根均布在测杆上。
（2）无附件时的安装方法
1．将传感器旋入M18×1.5安装孔，注意“O”形圈的密封面应按图示加工。
2．根据磁环的位置，在自制的安装板上钻两个或四个螺纹孔，将磁环用专用螺钉M3×12和专用垫圈#6固定好。
3．将磁环和安装板插入测杆，螺钉头部朝向传感器的六方基座侧；磁环应尽量与测杆同心，但磁环偏
心对测量精度无影响。
对测量范围小于500mm的传感器，必须在距末端50mm
内加以固定，以减小振动的影响。
（3）安装示意图
（三）、接线方法
（1）传感器的接线方法
传感器的引线方式有三种：屏蔽电缆线连接、航空插头连接和接插端子连接。
用户可以根据各自的应用需求灵活选择输入、输出和零点、满量程位置。
电源的地线可以和信号地线短接。
（2）输入电源的接线
+24VDC±10%：红色线接电源正极，黑色线接电源地端。
±15VDC±10%：红色线接电源正极，黑色线接电源地端，白色线接电源负极。
（3）输出线的连接方法
传感器有三种不同的输出方式，模拟信号输出的地线通常接到蓝色导线上。
1.模拟电压信号输出方式：
绿色线接二次仪表的输入正端。
此时将位移转换成0 10V或者10 0VDC，依反向开关线的接法而定。
2.模拟电流信号输出方式：
紫色线接二次仪表的输入正端。
此时将位移转换成4 20mA或20 4mA，依反向开关线的接法而定。
3.速度信号输出方式：
黄色线接二次仪表的输入正端。
此时将磁环或浮球的运动速度转换为0 10V或10V
0VDC，依反向开关线的接法而定，标定输出为1V/25.4mm/s。
4.反向开关的接线方法：
磁致伸缩线性位移传感器的电压、电流、速度模拟输出信号都可通过反向开关使其
零点和满量程的位置对调。
当为标准方式时，零点位于传感器的上端，满量程位于
的传感器末端；当为反向方式时，零点和满量程位置相反，这种功能通过将橙色线
的不同接法得以实现。
①标准方式接线：直接将橙色接到电源正端红色线上或将其悬空。
②反向方式接线：直接将橙色接到电源负端即黑色线上。
（4）接线示意图
五、调校
传感器在使用之前应进行适当的调试工作。
调试时需要一只万用表，其电压档的分辨率为1mVDC或电流档的分辨率为1μADC，用于零点和满量程调整，但速度输出无需调整。
零点和满量程的调试程序（标准方式接线）
1．将磁环装入测杆上，磁环从测杆的最上端向末端移动。
2．用螺丝刀旋开电子部件侧面的零点和满量程密封螺钉。
3．将万用表接到相应的输出线上以备调整。
4．零点调整。
注意：标称量程是出厂时已调定的距六方基座50.8mm（或客户特殊指定的位置）处开始计算的。
零点的调节范围为测量量程的20%（在反向方式下，这个零点调整范围
变为满量程调整范围，调节它时,应用满量程调节电位器进行调整。
）出厂前零点电位器已经调好，此时为最佳位置，移动磁环，输出为零时即电气零点，安装时将被测机械零位与电气零点重合即可，当机械零点不便于调整，可先将机械零位固定。
按如下步骤调整。
A．将磁环放置在所需的零点位置进行调整。
注意：随附的螺丝刀应小心插入电子部件侧面电缆引出左侧的调整孔内。
在旋转螺丝刀之前必须确保它已准确插入电位器的旋转槽内，切勿用力过大。
B．将螺丝刀插入零点电位器的旋转槽内。
C．调节零点电位器（顺时针旋转，对应的输出信号变大；相反，则变小），使万用表的显示为0.000±0.001VDC或者-5.000±0.001VDC或者-10.000±0.001VDC或者4.00 0±0.001mADC。
5．量程调整
注意：满量程调节电位器的调节范围为20%FS，当为反向方式时即变为零点调节范围，此时用零点调节电位器进行调整。
A．将磁环放在所需的量程调节范围内，参照4A的注意事项。
B．将螺丝刀插入满量程电位器的旋槽内。
C．调节满量程电位器（顺时针旋转，对应的输出信号变大；相反，则变小），使万用表的显为5.000±0.001VDC或为10.000±0.001VDC或为20.000±0.001mADC。
6．重复第4步骤，直到零点和满量程在所指定的范围内。
7．将零点和满量程的密封螺钉重新拧紧，至此全部调整结束,传感器可正常使用。
