常用标准螺纹螺距对照表【一览表】
螺纹螺距对照表

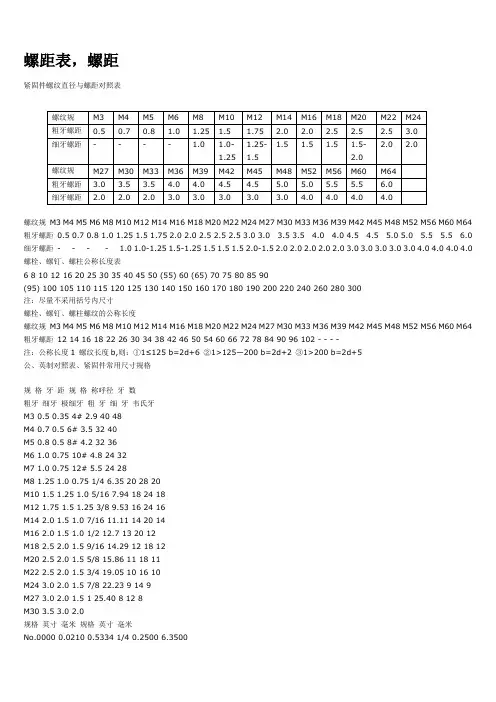

螺距表，螺距紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 细牙螺距- - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注：公称长度1 螺纹长度b,则：①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500No.000 0.0340 0.8636 5/16 0.3125 7.9375No.00 0.0470 1.1938 3/8 0.3750 9.5250No.0 0.0600 1.5240 7/16 0.4375 11.1125No.1 0.0730 1.8542 1/2 0.5000 12.7000No.2 0.0860 2.1844 9/16 0.5625 14.2875No.3 0.0990 2.5146 5/8 0.6250 15.8750No.4 0.1120 2.8448 3/4 0.7500 19.0500No.5 0.1250 3.1750 7/8 0.875 22.2250No.6 0.1380 3.5052 1 1.0000 25.4000No.7 0.1510 3.8354 1-1/8 1.1250 28.5750No.8 0.1640 4.1566 1-1/4 1.2500 31.7500No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d(毫米) 螺距l(毫米) 公称直径d(毫米) 螺距l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1.5 1 1 0.25 0.230 3.5 (3) 2 1.5 1 0.75 1.1 0.25 0.2(32) 2 1.5 1.2 0.25 0.233 3.5 (3) 2 1.5 1 0.75 1.4 0.3 0.235 (1.5) 1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38) 1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540 (3) (2) 1.5 2.5 0.45 0.3542 4.5 (4) 3 2 1.5 1 3 0.5 0.3545 4.5 (4) 3 2 1.5 1 3.5 (0.6) 0.3548 5 (4) 3 2 1.5 1 4 0.7 0.550 (3) (2) 1.5 4.5 (0.75) 0.552 5 (4) 3 2 1.5 1 5 0.8 0.555 (4) (3) 2 1.5 (5.5) 0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558 (4) (3) 2 1.5 7 1 0.75 0.560 (5.5) 4 3 2 1.5 1 8 1.25 1 0.75 0.562 (4) (3) 2 1.5 9 (1.25) 1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565 (4) (3) 1.5 11 (1.5) 1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注：1、选择螺纹的公称直径时，优先选用第一系列，其次第二系列，第三系列尽可能不用。
螺纹螺距对照表

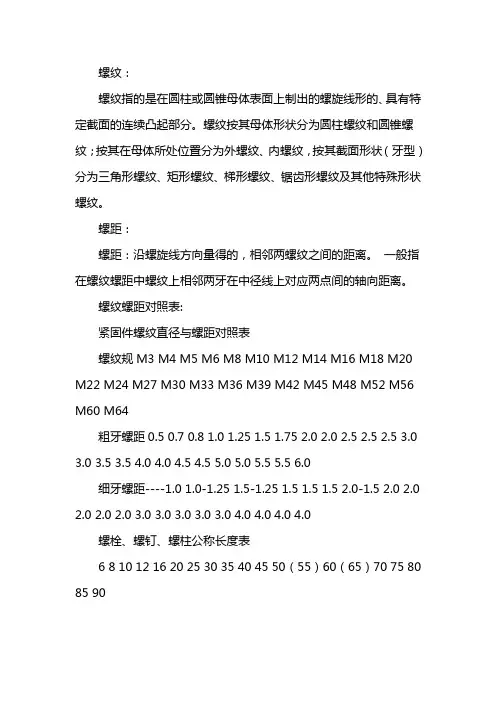

螺纹：螺纹指的是在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。
螺距：螺距：沿螺旋线方向量得的，相邻两螺纹之间的距离。
一般指在螺纹螺距中螺纹上相邻两牙在中径线上对应两点间的轴向距离。
螺纹螺距对照表:紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0细牙螺距----1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50（55）60（65）70 75 80 85 90（95）100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102----注：公称长度1螺纹长度b,则：①1≤125b=2d+6②1>125—200 b=2d+2③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4#2.9 40 48M4 0.7 0.5 6#3.5 32 40M5 0.8 0.5 8#4.2 32 36M6 1.0 0.75 10#4.8 24 32M7 1.0 0.75 12#5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500 No.000 0.0340 0.8636 5/16 0.3125 7.9375 No.00 0.0470 1.1938 3/8 0.3750 9.5250 No.0 0.0600 1.5240 7/16 0.4375 11.1125 No.1 0.0730 1.8542 1/2 0.5000 12.7000 No.2 0.0860 2.1844 9/16 0.5625 14.2875 No.3 0.0990 2.5146 5/8 0.6250 15.8750 No.4 0.1120 2.8448 3/4 0.7500 19.0500 No.5 0.1250 3.1750 7/8 0.875 22.2250 No.6 0.1380 3.5052 1 1.0000 25.4000 No.7 0.1510 3.8354 1-1/8 1.1250 28.5750 No.8 0.1640 4.1566 1-1/4 1.2500 31.7500 No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d（毫米）螺距l（毫米）公称直径d（毫米）螺距l （毫米）*系列第二系列第三系列粗牙细牙*系列第二系列第三系列粗牙细牙（28）2 1.5 1 1 0.25 0.230 3.5（3）2 1.5 1 0.75 1.1 0.25 0.2（32）2 1.5 1.2 0.25 0.233 3.5（3）2 1.5 1 0.75 1.4 0.3 0.235（1.5）1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2（38）1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540（3）（2）1.5 2.5 0.45 0.3542 4.5（4）3 2 1.5 1 3 0.5 0.3545 4.5（4）3 2 1.5 1 3.5（0.6）0.3548 5（4）3 2 1.5 1 4 0.7 0.550（3）（2）1.5 4.5（0.75）0.552 5（4）3 2 1.5 1 5 0.8 0.555（4）（3）2 1.5（5.5）0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558（4）（3）2 1.5 7 1 0.75 0.560（5.5）4 3 2 1.5 1 8 1.25 1 0.75 0.562（4）（3）2 1.5 9（1.25）1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565（4）（3）1.5 11（1.5）1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注：1、选择螺纹的公称直径时，优先选用*系列，其次第二系列，第三系列尽可能不用。
螺距标准尺寸规格表
螺距标准尺寸规格表一、公制螺纹（M）1. 粗牙螺纹M1：螺距0.25mm。
M1.2：螺距0.25mm。
M1.6：螺距0.35mm。
M2：螺距0.4mm。
M2.5：螺距0.45mm。
M3：螺距0.5mm。
M4：螺距0.7mm。
M5：螺距0.8mm。
M6：螺距1mm。
M8：螺距1.25mm。
M10：螺距1.5mm。
M12：螺距1.75mm。
M14：螺距2mm。
M18：螺距2.5mm。
M20：螺距2.5mm。
M22：螺距2.5mm。
M24：螺距3mm。
M27：螺距3mm。
M30：螺距3.5mm。
M33：螺距3.5mm。
M36：螺距4mm。
M39：螺距4mm。
M42：螺距4.5mm。
M45：螺距4.5mm。
M48：螺距5mm。
M52：螺距5mm。
M56：螺距5.5mm。
M60：螺距5.5mm。
2. 细牙螺纹M8×1：螺距1mm（细牙，与粗牙M8螺距1.25mm不同）。
M10×1：螺距1mm；M10×1.25（也是细牙的一种）。
M12×1：螺距1mm；M12×1.25；M12×1.5。
一般细牙螺纹的螺距比同规格粗牙螺纹螺距小，在一些需要精密调节或薄壁零件连接等场合使用。
二、英制螺纹1. 惠氏螺纹（BSW、BSF）1/4 20 BSW：表示公称直径为1/4英寸，每英寸20牙，螺距为1.27mm （25.4÷20）。
5/16 18 BSW：公称直径5/16英寸，每英寸18牙，螺距1.411mm（25.4÷18）。
3/8 16 BSW：公称直径3/8英寸，每英寸16牙，螺距1.588mm（25.4÷16）。
7/16 14 BSW：公称直径7/16英寸，每英寸14牙，螺距1.814mm（25.4÷14）。
12）。
9/16 12 BSF（细牙惠氏螺纹）：公称直径9/16英寸，每英寸12牙，螺距2.117mm。
螺钉尺寸标准对照表
螺钉尺寸标准对照表螺钉尺寸标准对照表是工程和制造行业常用的参考资料，用于确定螺钉的尺寸规格。
本文将为您提供一些常见的螺钉尺寸标准对照表的参考内容。
1. ISO螺纹标准：ISO是国际标准化组织的缩写，ISO螺纹标准是目前全球应用最广泛的螺纹标准。
ISO螺纹标准包括粗牙和细牙两种，其中粗牙的尺寸规格为M1.6-M39，细牙的尺寸规格为M8-M64。
以下是ISO螺纹标准常见规格的对照表：螺纹规格直径(d) 螺距(p) 螺纹长度(L) 基本孔径(H)M1.6 1.60mm 0.35mm 3.20mm 1.35mmM2 2.00mm 0.40mm 4.00mm 1.60mmM2.5 2.50mm 0.45mm 5.00mm 2.05mmM3 3.00mm 0.50mm 6.00mm 2.50mmM4 4.00mm 0.70mm 8.00mm 3.30mmM5 5.00mm 0.80mm 10.00mm 4.10mmM6 6.00mm 1.00mm 12.00mm 4.90mmM8 8.00mm 1.25mm 16.00mm 6.60mmM10 10.00mm 1.50mm 20.00mm 8.00mmM12 12.00mm 1.75mm 24.00mm 9.70mm2. ANSI螺纹标准：ANSI是美国国家标准学会的缩写，ANSI螺纹标准在美国和部分其他国家广泛使用。
ANSI螺纹标准包括UNC、UNF和UNEF三种类型，其中UNC即是粗牙螺纹，UNF是细牙螺纹，UNEF是极细牙螺纹。
以下是ANSI螺纹标准常见规格的对照表：螺纹规格直径(d) 螺距(p) 螺纹长度(L) 基本孔径(H)#2-56 0.086" 0.056" 0.120" 0.075"#4-40 0.112" 0.070" 0.140" 0.093"#6-32 0.138" 0.079" 0.190" 0.117"#8-32 0.164" 0.079" 0.250" 0.145"#10-24 0.190" 0.079" 0.310" 0.174"1/4-20 0.250" 0.050" 0.375" 0.217"5/16-18 0.312" 0.058" 0.500" 0.279"3/8-16 0.375" 0.062" 0.625" 0.342"3. DIN螺纹标准：DIN是德国的标准化组织。
螺纹螺距对照表
螺距表，螺距紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 细牙螺距- - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注：公称长度1 螺纹长度b,则：①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500No.000 0.0340 0.8636 5/16 0.3125 7.9375No.00 0.0470 1.1938 3/8 0.3750 9.5250No.0 0.0600 1.5240 7/16 0.4375 11.1125No.1 0.0730 1.8542 1/2 0.5000 12.7000No.2 0.0860 2.1844 9/16 0.5625 14.2875No.3 0.0990 2.5146 5/8 0.6250 15.8750No.4 0.1120 2.8448 3/4 0.7500 19.0500No.5 0.1250 3.1750 7/8 0.875 22.2250No.6 0.1380 3.5052 1 1.0000 25.4000No.7 0.1510 3.8354 1-1/8 1.1250 28.5750No.8 0.1640 4.1566 1-1/4 1.2500 31.7500No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d(毫米) 螺距l(毫米) 公称直径d(毫米) 螺距l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1.5 1 1 0.25 0.230 3.5 (3) 2 1.5 1 0.75 1.1 0.25 0.2(32) 2 1.5 1.2 0.25 0.233 3.5 (3) 2 1.5 1 0.75 1.4 0.3 0.235 (1.5) 1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38) 1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540 (3) (2) 1.5 2.5 0.45 0.3542 4.5 (4) 3 2 1.5 1 3 0.5 0.3545 4.5 (4) 3 2 1.5 1 3.5 (0.6) 0.3548 5 (4) 3 2 1.5 1 4 0.7 0.550 (3) (2) 1.5 4.5 (0.75) 0.552 5 (4) 3 2 1.5 1 5 0.8 0.555 (4) (3) 2 1.5 (5.5) 0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558 (4) (3) 2 1.5 7 1 0.75 0.560 (5.5) 4 3 2 1.5 1 8 1.25 1 0.75 0.562 (4) (3) 2 1.5 9 (1.25) 1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565 (4) (3) 1.5 11 (1.5) 1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注：1、选择螺纹的公称直径时，优先选用第一系列，其次第二系列，第三系列尽可能不用。
常用标准螺纹螺距对照表
常用标准螺纹螺距对照表在机械制造和工程领域，螺纹是一种常见且重要的连接和传动方式。
而螺纹螺距则是螺纹的一个关键参数，它直接影响着螺纹的配合精度、连接强度和传动性能。
为了方便大家在实际工作中准确选择和使用螺纹，下面为大家提供一份常用标准螺纹螺距对照表。
一、普通螺纹（M）普通螺纹是最常见的一种螺纹类型，广泛应用于各种机械连接中。
其螺距大小根据螺纹直径的不同而有所差异。
｜螺纹直径（mm）｜螺距（mm）｜｜：：｜：：｜｜M2|04|｜M25|045|｜M3|05|｜M4|07|｜M5|08|｜M6|1|｜M8|125|｜M10|15|｜M12|175|｜M14|2|｜M16|2|｜M18|25|｜M20|25|｜M22|25|｜M24|3|｜M27|3|｜M30|35|｜M33|35|｜M36|4|二、美制统一螺纹（UNC、UNF）美制统一螺纹在国际上也有广泛的应用，UNC 表示粗牙螺纹，UNF 表示细牙螺纹。
｜螺纹直径（英寸）｜UNC 螺距（英寸）｜UNF 螺距（英寸）｜｜：：｜：：｜：：｜｜1/4|1/20|1/28|｜3/8|1/16|1/24|｜7/16|1/14|1/20|｜1/2|1/12|1/20|｜9/16|1/12|1/18|｜5/8|1/11|1/18|｜3/4|1/10|1/16|｜7/8|1/9|1/14|｜1|1/8|1/12|三、英制惠氏螺纹（BSW、BSF）英制惠氏螺纹也是一种传统的螺纹标准。
｜螺纹直径（英寸）｜BSW 螺距（英寸）｜BSF 螺距（英寸）｜｜：：｜：：｜：：｜｜1/8|1/40|1/32|｜1/4|1/20|1/16|｜3/8|1/16|1/12|｜1/2|1/12|1/10|｜3/4|1/8|1/6|四、管螺纹管螺纹主要用于管道的连接。
1、 55°非密封管螺纹（G）｜螺纹尺寸（英寸）｜螺距（mm）｜｜：：｜：：｜｜G1/8|0907|｜G1/4|1337|｜G3/8|1337|｜G1/2|1814|｜G3/4|1814|｜G1|2309|2、 55°密封管螺纹（R、Rc、Rp）｜螺纹尺寸（英寸）｜螺距（mm）｜｜：：｜：：｜｜R1/8|0907|｜R3/8|1337|｜R1/2|1814|｜R3/4|1814|｜R1|2309|3、 60°密封管螺纹（NPT）｜螺纹尺寸（英寸）｜螺距（mm）｜｜：：｜：：｜｜NPT1/8|0941|｜NPT1/4|1411|｜NPT3/8|1411|｜NPT1/2|1814|｜NPT3/4|1814|｜NPT1|2209|五、梯形螺纹（Tr）梯形螺纹常用于传递动力和运动。
螺纹螺距对照表
螺距表，螺距紧固件螺纹直径与螺距对照表螺纹规 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距细牙螺距 - - - -螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距 12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注：公称长度1 螺纹长度b,则：①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 4# 40 48M4 6# 32 40M5 8# 32 36M6 10# 24 32M7 12# 24 28M8 1/4 20 28 20M10 5/16 18 24 18M12 3/8 16 24 16M14 7/16 14 20 14M16 1/2 13 20 12M18 9/16 12 18 12M20 5/8 11 18 11M22 3/4 10 16 10M24 7/8 9 14 9M27 1 8 12 8M30规格英寸毫米规格英寸毫米1/45/163/87/161/29/165/83/47/811-1/81-1/41-3/81-1/21-5/81-3/41-7/82公称直径与螺距系列表 GB193-63公称直径d(毫米) 螺距 l(毫米) 公称直径d(毫米) 螺距 l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1 130 (3) 2 1(32) 233 (3) 2 13536 4 3 2 1(38) 239 4 3 2 140 (3) (2)42 (4) 3 2 1 345 (4) 3 2 148 5 (4) 3 2 1 450 (3) (2)52 5 (4) 3 2 1 555 (4) (3) 256 4 3 2 1 6 158 (4) (3) 2 7 160 4 3 2 1 8 162 (4) (3) 2 9 164 6 4 3 2 1 10 165 (4) (3) 11 168 6 4 3 1 12 1注：1、选择螺纹的公称直径时，优先选用第一系列，其次第二系列，第三系列尽可能不用。
常用标准螺纹螺距对照表
常用标准螺纹螺距对照表在机械制造和工程领域，螺纹是一种常见且重要的连接和传动方式。
而螺距则是螺纹的一个关键参数，它直接影响着螺纹的性能和使用。
为了方便大家在实际工作中准确选择和使用螺纹，下面为大家提供一份常用标准螺纹螺距对照表。
首先，我们来了解一下什么是螺纹螺距。
简单来说，螺距就是螺纹上相邻两牙在中径线上对应两点间的轴向距离。
用字母“P”表示。
常见的标准螺纹包括米制螺纹（又称公制螺纹）和英制螺纹。
米制螺纹是我国常用的螺纹标准，其螺距通常按照一定的系列进行规定。
以下是一些常见米制螺纹的螺距：M2 螺纹，螺距为 04mm；M25 螺纹，螺距为 045mm；M3 螺纹，螺距有 05mm 和 035mm 两种；M4 螺纹，螺距通常为 07mm；M5 螺纹，螺距为 08mm；M6 螺纹，螺距有 1mm 和 05mm 两种；M8 螺纹，螺距有 125mm、1mm 和 075mm 三种；M10 螺纹，螺距有 15mm、125mm和 1mm 三种；M12 螺纹，螺距有 175mm、15mm 和 125mm 三种。
英制螺纹则是以英寸为单位来度量的。
常见的英制螺纹有惠氏螺纹（Whitworth Thread）和统一标准螺纹（Unified Thread）。
惠氏螺纹中，比如 1/4 英寸螺纹，其每英寸的牙数为 19 牙，换算成螺距约为 1337mm；1/2 英寸螺纹，每英寸牙数为 12 牙，螺距约为2117mm；3/4 英寸螺纹，每英寸牙数为 10 牙，螺距约为 254mm。
统一标准螺纹中，比如 1/4 20 螺纹，表示螺纹直径为 1/4 英寸，每英寸有 20 牙，螺距约为 127mm；1/2 13 螺纹，每英寸 13 牙，螺距约为 1954mm；3/4 10 螺纹，每英寸 10 牙，螺距约为 254mm。
需要注意的是，在实际应用中，选择螺纹螺距时要根据具体的使用要求和条件来确定。
例如，在需要承受较大载荷的场合，通常会选择螺距较大的螺纹以增加连接的强度；而在对连接精度要求较高的情况下，则可能会选择螺距较小的螺纹。
常用标准螺纹螺距对照表
螺纹
M1 M1.1 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M20
粗牙
0.25 0.25 0.35 0.4 0.45 0.5 0.7 0.8
1 1.25 1.5 1.75
2 2 2.5 2.5
常用标准螺纹螺距对照表
细牙
0.2 0.2 0.2 0.25 0.35 0.35 0.5 0.5 0.75，(0.5) 1，0.75，(0.5) 1.25，1，0.75，(0.5) 1.5,1.25，1，(0.75),(0.5) 1.5，1.25，1，(0.75),(0.5) 1.5,1.25，1，(0.75),(0.5) 2，1.5，1.25，1，(0.75),(0.5) 2，1.5，1.25，1，(0.75),(0.5)
距对照表
用途
1、细牙的螺旋升角更小，更利于 螺纹的自锁，所以细牙一般用在 需要防松的地方。 2、细牙螺纹螺距小，在相同的螺 纹长度上，旋入的牙数更多，即 可以起到降低流体泄露的作用， 因此用在需要密封的场合。 3、粗牙螺纹相同长度牙数少，每 一牙的截面尺寸更大，受力更 好，更适合于承受较大的拉力及 冲击力。 4、细牙螺纹也应为螺距小的优点 可以起到微调的作用。 5、细牙相同长度牙数多，也多用 于薄壁上
螺纹螺距对照表
螺距表，螺距紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 细牙螺距- - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注：公称长度1 螺纹长度b,则：①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500. No.000 0.0340 0.8636 5/16 0.3125 7.9375No.00 0.0470 1.1938 3/8 0.3750 9.5250No.0 0.0600 1.5240 7/16 0.4375 11.1125No.1 0.0730 1.8542 1/2 0.5000 12.7000No.2 0.0860 2.1844 9/16 0.5625 14.2875No.3 0.0990 2.5146 5/8 0.6250 15.8750No.4 0.1120 2.8448 3/4 0.7500 19.0500No.5 0.1250 3.1750 7/8 0.875 22.2250No.6 0.1380 3.5052 1 1.0000 25.4000No.7 0.1510 3.8354 1-1/8 1.1250 28.5750No.8 0.1640 4.1566 1-1/4 1.2500 31.7500No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d(毫米) 螺距l(毫米) 公称直径d(毫米) 螺距l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1.5 1 1 0.25 0.230 3.5 (3) 2 1.5 1 0.75 1.1 0.25 0.2(32) 2 1.5 1.2 0.25 0.233 3.5 (3) 2 1.5 1 0.75 1.4 0.3 0.235 (1.5) 1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38) 1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540 (3) (2) 1.5 2.5 0.45 0.3542 4.5 (4) 3 2 1.5 1 3 0.5 0.3545 4.5 (4) 3 2 1.5 1 3.5 (0.6) 0.3548 5 (4) 3 2 1.5 1 4 0.7 0.550 (3) (2) 1.5 4.5 (0.75) 0.552 5 (4) 3 2 1.5 1 5 0.8 0.555 (4) (3) 2 1.5 (5.5) 0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558 (4) (3) 2 1.5 7 1 0.75 0.560 (5.5) 4 3 2 1.5 1 8 1.25 1 0.75 0.562 (4) (3) 2 1.5 9 (1.25) 1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565 (4) (3) 1.5 11 (1.5) 1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注：1、选择螺纹的公称直径时，优先选用第一系列，其次第二系列，第三系列尽可能不用。
