2021年中考物理真题全国精选：作图题(解析)
备战2021年中考物理作图题精练精解作图题4根据凸透镜成像规律作图含解析

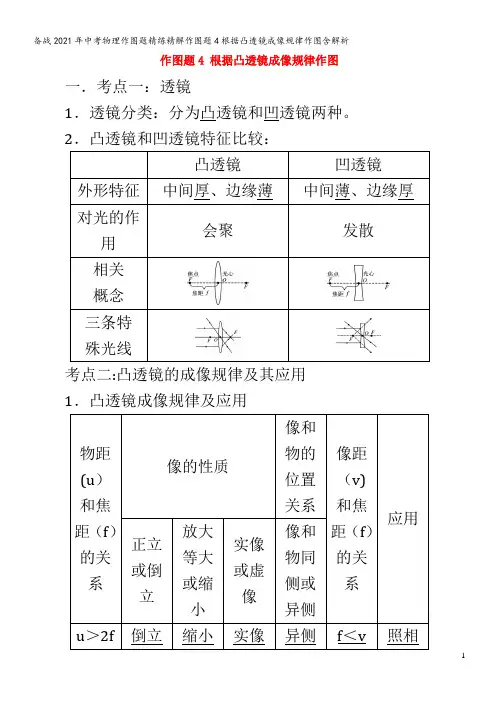

作图题4 根据凸透镜成像规律作图一．考点一：透镜1．透镜分类：分为凸透镜和凹透镜两种。
2．凸透镜和凹透镜特征比较：考点二:凸透镜的成像规律及其应用1．凸透镜成像规律及应用2．凸透镜成像规律拓展:①焦点分界:2f是成放大实像与缩小实像的分界点,f是成实像与虚像的分界点。
②凸透镜成实像的动态规律：物体沿主光轴移动时，像和物移动方向一致,即物距减小（增大)，像距增大（减小），像变大(小）；成虚像的动态规律:物体沿主光轴移动时,像和物移动方向一致，物近像近像变小，物远像远像变大。
(凸透镜成像变化规律口诀法：一焦分虚实，二焦分大小,虚像同侧正，实像异侧倒,物体移向凸透镜，实像变远且变大，虚像变近且变小.)二．真题精练1.（2020年四川省自贡市中考真题）请在图中画出光线经过凹透镜后的光路图(F为焦点）.【答案】【解析】【详解】由图可知，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点,如图所示:2。
(2020年青海省中考真题)如图所示,平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。
【答案】【解析】【详解】根据平行于主光轴的光线经凸透镜折射后通过焦点，画出经凸透镜折射后的光线；平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，射向焦点的光线入射到平面镜上，入射点为F,法线与凸透镜主光轴重合，根据反射角等于入射角,画出反射光线;该反射光线是从凸透镜焦点发出的,经凸透镜再次折射后将平行于主光轴射出，如图所示：3。
（2020年内蒙古呼和浩特市中考真题)如图所示，画出两条光线经凸透镜折射后的光路图．( )【答案】【解析】【分析】要正确作出图中两条入射光线的折射光线,必须知道凸透镜的三条特殊光线：过焦点的光线、平行于主光轴的光线、过光心的光线经凸透镜折射后如何传播．【详解】平行于主光轴的光线经凸透镜折射后，折射光线通过焦点;过光心的光线其传播方向不变；如图所示:4.（2020年辽宁省营口市中考真题)如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上.请在图中确定平面镜的位置,完成光路图并标出经平面镜反射时反射角的大小。
2021年中考物理真题及详解：动态电路

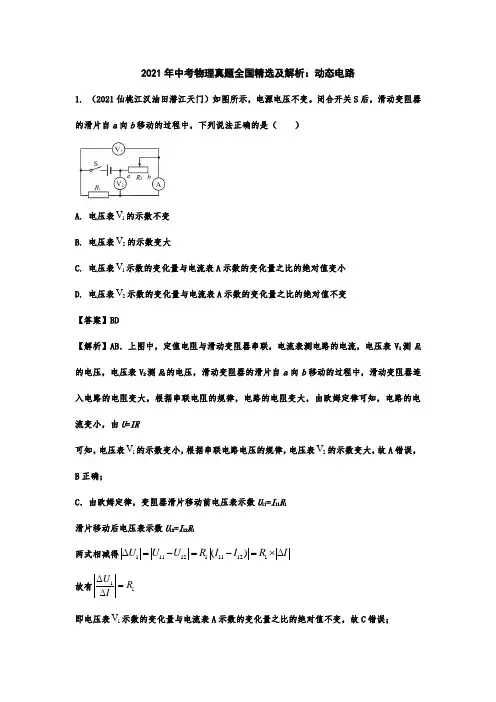

2021年中考物理真题全国精选及解析：动态电路1. （2021仙桃江汉油田潜江天门）如图所示，电源电压不变。
闭合开关S 后，滑动变阻器的滑片自a 向b 移动的过程中，下列说法正确的是（ ）A. 电压表1V 的示数不变B. 电压表2V 的示数变大C. 电压表1V 示数的变化量与电流表A 示数的变化量之比的绝对值变小D. 电压表2V 示数的变化量与电流表A 示数的变化量之比的绝对值不变【答案】BD【解析】AB ．上图中，定值电阻与滑动变阻器串联，电流表测电路的电流，电压表V 1测R 1的电压，电压表V 2测R 2的电压，滑动变阻器的滑片自a 向b 移动的过程中，滑动变阻器连入电路的电阻变大，根据串联电阻的规律，电路的电阻变大，由欧姆定律可知，电路的电流变小，由U =IR可知，电压表1V 的示数变小，根据串联电路电压的规律，电压表2V 的示数变大，故A 错误，B 正确；C ．由欧姆定律，变阻器滑片移动前电压表示数U 11=I 11R 1滑片移动后电压表示数U 12=I 12R 1 两式相减得11112111121Δ()ΔU U U R I I R I =-=-=⨯ 故有11ΔΔU R I= 即电压表1V 示数的变化量与电流表A 示数的变化量之比的绝对值不变，故C 错误；D ．串联电路中用电器两端的电压和等于电源两端的电压（保持不变），故电压表1V 示数的变化量的绝对值等于电压表2V 示数的变化量的绝对值，结合选项C 可知，电压表2V 示数的变化量与电流表A 示数的变化量之比的绝对值不变，故D 正确。
2. （2021长沙）抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。
甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。
闭合开关，当力敏电阻上的压力变大时，下列说法正确的是（ ）A. 力敏电阻的阻值变小B. 电路中的电流变小C. 电压表的示数变小D. 电路中的总功率变小，计数器自动计数一次【答案】AC3．（2021黔东南）如图6所示，电源电压恒为4.5V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”,灯泡L 标有“2.5V 1.25W ”字样(设灯丝电阻不变)，滑动变阻器R 的规格为“20Ω 1A ”。
2021年中考物理真题全国精选及解析：压强与浮力专题
2021年中考物理真题全国精选及解析：压强与浮力专题1.（2021绍兴）如图所示，已知鸡蛋的质量为55克，体积为50立方厘米。
将鸡蛋放在盛有清水的玻璃杯里，鸡蛋沉入杯底（图甲）；逐渐将食盐溶解在水中，鸡蛋恰好悬浮（图乙）；继续溶解食盐，最终鸡蛋漂浮（图丙）。
下列说法正确的是（）A．图甲中鸡蛋所受浮力为0.55牛B．图乙中盐水的密度是1.1×103千克/米3C．图丙中鸡蛋所受浮力大于鸡蛋自身重力D．图中三种状态下浮力的大小关系是F甲＜F乙＜F丙【答案】B2.（2021锦州）底面积不同的两个容器，放在水平桌面上。
分别装人质量相等的甲、乙两种不同液体，液面相平（如图所示）。
现有两个体积相同的不同小球A和B，A球放人甲液体中，B球放人乙液体中，两球均处于悬浮状态，液体均末溢出。
下列说法中正确的是（）A甲液体的密度大于乙液体的密度B.未放入小球时，甲液体对容器底的压强小于乙液体对容器底的压强C.悬浮时小球A所受浮力大于小球B所受浮力D.若把小球B放入甲液体中，静止时小球B所受浮力等于其在乙液体中所受的浮力【答案】ACD3．（2021营口）如图所示，水平桌面上甲、乙两个底面积不同的烧杯，分别盛有A、B两种不同液体，此时杯底受到液体的压强相同，将两个完全相同的小球分别放入两个烧杯中，静止后，小球在甲杯中漂浮，在乙杯中悬浮（没有液体溢出）。
下列判断正确的是（ ）A ．甲烧杯中液体A 的密度小于乙烧杯中液体B 的密度B ．放入小球后液体对甲杯底的压力大于液体对乙杯底的压力C ．放入小球后液体对甲杯底的压强小于液体对乙杯底的压强D ．甲烧杯中小球受到的浮力等于乙烧杯中小球受到的浮力【答案】BCD 。
【解析】解：A 、由图知：h A ＜h B ，已知两种液体对容器底的压强相等，则根据p ＝ρgh 可知，ρA ＞ρB ，故A 错误；B 、容器是规则的，未放入小球时，液体对容器底部的压力等于自身的重力，甲中容器的底面积大，根据G ＝F ＝pS 可知，甲中液体的重力要大于乙中液体的重力；小球在甲杯中漂浮，在乙杯中悬浮，此时放入小球后液体对杯底的压力等于液体重力与小球重力的和，小球的重力相同，放入小球后液体对甲杯底的压力大于液体对乙杯底的压力，故B 正确；CD 、由将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮（液体均无溢出），浮力等于物体的重力，由于两物体重力相等都为G ，浮力相同；则p 甲＝p+，p 乙＝p+，所以，p 甲＜p 乙，故CD 正确。
备战2021年中考物理作图题精练精解作图题9作力的示意图图示含解析

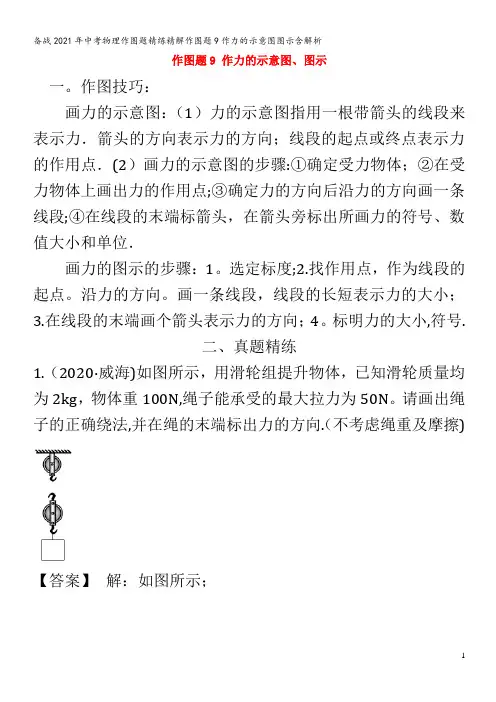

作图题9 作力的示意图、图示一。
作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．(2）画力的示意图的步骤:①确定受力物体；②在受力物体上画出力的作用点;③确定力的方向后沿力的方向画一条线段;④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1。
选定标度;2.找作用点，作为线段的起点。
沿力的方向。
画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向；4。
标明力的大小,符号.二、真题精练1.（2020·威海)如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N,绳子能承受的最大拉力为50N。
请画出绳子的正确绕法,并在绳的末端标出力的方向.（不考虑绳重及摩擦)【答案】解：如图所示；【考点】滑轮组绳子拉力的计算，滑轮组的设计与组装【解析】【解答】滑轮的重力G动=mg=2kg×10N/kg=20N则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N，当绳子承担重物的段数为3时,则能够提升物体的最大重力为Gmax =3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时，则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N，大于80N，小于130N，所以滑轮组上绳子承担重物的段数为3,起点从动滑轮的挂钩开始，绳子末端的拉力向上，如图所示【分析】根据质量计算重力,结合绳子的最大拉力计算绳子股数,再将滑轮组绕线。
2。
(2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知，此滑轮组绕线时,可将绳子固定在定滑轮上,此时承重绳子为2根；还可将绳子固定在动滑轮上,此时承重绳子为3根.要使滑轮组最省力,应将绳子固定在动滑轮上，故作图如下：【分析】动滑轮上绳子股数越多，越省力。
2021年中考物理真题全国精选及解析：光学作图
2021年中考物理真题全国精选及解析：光学作图1.（2021乐山）下列图示光现象中，正确的是【答案】C【解析】平面镜成的是等大的虚像，A选项错误；光从空气斜射入水中，折射光线偏向法线，折射角小于入射角，B选项错误；凸透镜对光有会聚作用，而凹透镜对光线有发散作用，故D错误，C正确。
2. （2021常州）光从室外透过玻璃进人室内，下列光路图中正确的是（）A. B.C. D.【答案】B【解析】光从室外透过玻璃进人室内，光从空气折射进入玻璃，折射角小于入射角；再从玻璃折射进入空气，折射角大于入射角；由于光路可逆，空气中的两条光线平行，故ACD 错误，B正确。
故选B。
3. （2021枣庄）如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（）A. 光源S所成的虚像在直线①上B. 光源S所成的虚像在直线②上C. 光源S所成的实像在直线①上D. 光源S所成的实像在直线②上【答案】A4. （2021牡丹江、鸡西）如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是图中的A. M点B. N点C. P点D. Q点【答案】B【解析】光线从O点斜射入玻璃中发生折射现象，折射光线向靠近法线方向偏折，折射角小于入射角，如图所示：所以从玻璃砖再射出，射出点可能是图中的N点．故选B．6.（2021昆明）如图2所示，从P点发出的三条特殊光线经过凸透镜后会聚于P'点。
现有一条光线也从P点发出，经过凸透镜后的传播路径，在图3的四种表示中，正确的是【答案】A7. （2021大连）如图所示，一束光从空气斜射向水面．请画出折射光线。
【答案】8.（2021毕节）完成图中的光路图。
【答案】解：平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，据此完成光路图。
如图所示：【解析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
2021年中考物理真题全国精选及解析：电功率(2)
2021年中考物理真题全国精选及解析：电功率（2）22．（2021•嘉兴）学习了电学知识后，某科学兴趣小组开展制作“电热水壶”项目化学习【项目任务】制作一款电热水壶。
经过小组同学讨论后确定电热水壶的要求如下：容积：1L；功能：①加热：②保温；性能：能在7分钟内将1L水从20℃加热到100℃（不计热量损失）。
【方案设计】为实现上述功能，同学们利用两个不同阻值的电阻（R1＜R2）进行设计，其中方案一如图所示。
利用方案一中的器材，请将方案二的电路补充完整。
【器材选择】若该壶是按照方案一设计的，根据项目任务中的性能要求，选择的加热电阻阻值最大为多少欧姆？[Q吸＝cm（t﹣t0），c水＝4.2×103J/（kg•℃）]【方案反思】有同学认为电器设计还应考虑使用安全，从安全角度提出一条设计建议在加热的支路上增加一个温度控制开关。
【项目制作】……【专题】应用题；比热容、热机、热值；电能和电功率；应用能力．【分析】【方案设计】要使电热水壶有加热和保温两种工作状态，就要改变加热功率，由P=U 2R 知，要改变电路中加热电阻的阻值，两个电阻可串联或并联，通过开关转换达到改变电路中电阻的目的，由此设计电路。
【器材选择】先计算1L水的质量，再由Q吸＝cm（t﹣t0）计算1L水从20℃加热到100℃吸收的热量；由W＝Q＝Pt计算加热功率，由P=U 2P计算加热电阻的大小；【方案反思】由生活经验知，水加热至沸腾后，电热水壶能自动断路电路停止加热，以避免持续加热，由此分析解答。
【解答】解：【方案设计】方案一，电路中两电阻串联，闭合开关S后，当开关S1闭合时，电路为R1的简单电路，电路的电阻较小，电功率较大，为加热状态；当开关S1断开时，两电阻串联，电路的电阻较大，电功率较小，为保温状态；转换达到改变电路中电阻的大小，从而改变电热水壶的电功率，以实现加热和保温功能为了实现上述功能，还可以将两电阻并联，通过开关转换实现，电路图如图所示：当闭合开关S时，为保温状态，再闭合S1为加热状态；【器材选择】由题知，方案一中能在7分钟内将1L水从20℃加热到100℃，水的质量：m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J，不计热量损失，电热水壶消耗的电能：W＝Q吸，电热水壶的加热率：P=Wt =Q吸t=3.36×105J7×60s=800W，由P=U 2P 可得，R=U2P=(220V)2800W=60.5Ω，即选择的加热电阻阻值最大为60.5Ω；【方案反思】为了保证使用的安全，可以在加热的支路上增加一个温度控制开关，避免水加热至沸腾后仍持续加热。
备战2021年中考物理作图题精练精解作图题5根据实物图画电路图含解析20210416485.docx
作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极，按顺序依次画出各电路元件2.并联电路的画法：先确定分支点，并画出干路部分的电路，然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。
②连线要横平、竖直，在转弯处画成直角③元件不能放在拐角。
二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。
要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉________；在右边的方框内画出与图中对应的电路图________。
【答案】；【考点】根据实物图画电路图，实物的电路连接【解析】【解答】两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，所以开关和电流表应该在干路上，如下图所示：电路图应与实物图一一对应，如下图所示：【分析】并联电路中，各用电器在不同的支路上，电流表测量总电流时，串联在干路上；根据实物图，对应画出电路图。
2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路，请在方框内画出对应的电路图。
电风扇可以用“ ”这样的符号表示。
【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知，该电路中有电源、导线、开关、和电风扇，它们顺次连接，电路图如图所示：【分析】根据实物图的连接方式，画出电路图。
3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。
【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支，一支经灯泡L1；另一支经电流表，灯泡L2，然后两支汇合回到电源负极。
如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。
4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知，开关S1在干路，S2与灯L1串联在一个支路，L2在一个支路，两灯并联，电路图如图所示：【分析】根据实物图，灯泡并联，干路上有开关，其中一个支路上有开关。
2021中考物理(全国精选)：力学作图(全解析)
一、作图题1．（2021·江苏镇江市·八年级期中）请按要求进行作图：（1）请在图中画出拇指对压缩的弹簧的弹力示意图。
（_______）（2）如图（a ）所示，小华用20N 的力拉着重为30N 的行李箱行走，拉力的方向与水平面成30，请在图（b ）中画出行李箱所受拉力的示意图。
（________）（3）如图所示，把一个重力为1N 的铁锁用绳子悬挂起来，将锁拉到一定高度后放手，铁锁来回摆动，请画出铁锁摆到最高点时受到的重力及绳子拉力的示意图。
（________）【答案】见解析 见解析 见解析【详解】(1)[1]拇指对压缩的弹簧的弹力示意图，压力的方向沿弹簧方向，由于是压缩弹簧，故压力的方向向左，故过作用点画一条向左的线段，并在线段的末端标上向左箭头和F 压，故如下图所示：。
(2)[2]拉力的方向与水平面成30，故先用虚线画出水平线，然后过作用点画一条沿水平方向30°，画一条向上的线段，并在线段末标上向上的箭头和=20N F 拉，故如下图所示：。
(3)[3]铁锁摆到最高点时受到的重力及绳子拉力，故先找到锁的重心，过重心画一条竖直向G，绳子的拉力是沿绳方向，故过重心沿绳下的线段，故在线段末标上向下的箭头和=1N方向画一条线段，并在线段末标上向上的箭头和F拉，故如下图所示：。
2．（2021·苏州市工业园区第一中学八年级月考）请用力的示意图作出铅笔所受的弹力。
【答案】【详解】铅笔受到手指向下的压力与桌面对铅笔向上的支持力3．（2021·陕西西安市·高新一中九年级三模）如图所示，当小车遇到障碍物而停止时，车上的木块向前倒，请画出此时木块受到的重力和木块上的A点所受支持力的示意图。
【答案】【详解】如图所示，先用虚线连接对角线，即可找出重心，过重心做一条竖直向下的线段，并且标上竖直向下的箭头和G，过A点做接触面的垂线，并标上向上的箭头和F即可。
4．（2021·山东德州市·八年级期中）如图甲所示，一木块静止在斜面上，请在图中画出木块对斜面的压力F的示意图。
2021年中考物理复习作图题微专题《平面镜成像作图》强化训练(解析版)
《平面镜成像作图》一、作图题1.如图所示，蜡烛S向四周发出的光中，部分光经平面镜反射后会进入人眼．请根据平面镜成像的特点，画出像点S′的位置和图中三条入射光线对应的反射光线．2.请你在图中作出人看到水中月亮的光路图(用M点代表月亮)。
3.某实验小组在探究平面镜成像特点时，发现在水平桌面上无论怎样移动B蜡烛都不能将B蜡烛与A蜡烛的像重合，老师帮助他们分析后找到其原因，并要求他们在下图中画出平面镜的位置。
请你帮助他们完成该任务。
(保留作图痕迹)4.如图所示，AB、CD是发光点S发出光线的两条反射光线，在图中画出发光点S和它在平面镜中的像S′。
5.某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S的位置．6.图所示的是一条入射光线A经平面镜反射后的部分光路，B是反射光线。
请你在图中画出平面镜的位置。
7.如图所示，将一个发光小球S放在平面镜前，眼睛在P处看到平面镜中也有一个同样的“小球”。
请作出一条眼睛看到该“小球”的光路。
8.画出图中S发出的光线经平面镜反射后过P点的光路。
9.如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线(保留作图痕迹)10.如下图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图18中画出平面镜。
11.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。
12.根据平面镜成像的特点作出发光物体S所成的虚像。
13.如图所示，画出蜡烛AB在平面镜中的像，并画出入射光线AO的反射光线。
14.小明通过光滑的大理石地板面清晰地看到了天花板顶灯的像，请你画出反映这一现象的光路图，图中的MN表示大理石地板面，S表示天花板顶灯，A表示小明的眼睛．15.根据平面镜成像规律，画出图中物体AB在平面镜MN中所成的像A′B′．16.将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图所示的位置上，用笔在纸上画出烛焰的“像”.请你依据平面镜成像特点，在图中画出A点在平面镜中的像A′的位置，并画出入射光线AO的反射光线．17.如图，水平天花板上贴着一块平面镜，倒在地面上的小朋友正好看到了发光点S在镜子中的像。
2021年中考物理复习作图题微专题《透镜作图》强化训练(解析版)
《透镜作图》一．凸透镜作图1.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。
2.完成图中经过凸透镜后的两条光线。
3.在图中，根据给出的入射光线画出折射光线。
4.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像到S′．5.如图所示，一束光射向凸透镜经折射后射到一个平面镜上。
请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
6.如图所示，完成凸透镜的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。
8.图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。
9.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；10.如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。
二、凹透镜作图11.按要求作图：请在图中画出两束入射光线对应的折射光线。
12.请补充完整通过凹透镜两条光线的光路图(其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴)13.请将光路图补充完整。
14.如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：(1)射向凹透镜的入射光线；(2)经平面镜的反射光线。
15.在图中画出入射光线经过凹透镜后的折射光线。
16.如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17.画出图中从S点射出的两条入射光线经过透镜后的折射光线18.如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。
专题25 杠杆作图-2021年中考物理(力学、热学和光学部分)(解析版)
专题25 杠杆作图考点一动力（动力臂）、阻力（阻力臂）作图1．请画出如图中杠杆所受力的力臂。
【解析】图中杠杆的支点为O点，其中，杠杆受到了三个力的作用，根据力臂的定义分别画出其力臂，如图所示：2．用如图所示的夹子夹核桃，如果将核桃放在夹子里的同一位置（C或D），请你选择在A点或B点施加一个能够把核桃夹裂的最小力F，并画出这个力的示意图。
【解析】夹开核桃时核桃受到的力大小是一定的，根据力的作用是相互的，核桃对夹子的阻力大小也是一定的，将核桃放在夹子里的同一位置（C或D），阻力臂是一定的；由杠杆平衡条件F1L1＝F2L2可知，F2L2一定时，L1越长，F1越小；动力在B点时动力臂较长，所以在B点比A点省力，过B点垂直于OB，沿向下的方向画出最小力的示意图，如图所示：3．如图所示，拉杆式旅行箱可看成杠杆。
请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A 点的力F的力臂。
【解析】重力的方向是竖直向下的，过物体的重心画一条带箭头的竖直向下的有向线段，用G表示；反向延长力F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂L．如图所示：4．请在图中画出作用在A点的力F的力臂。
【解析】由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，反向延长动力F的作用线，然后从支点B向动力F的反向延长线作垂线段，即为作用在A点的力F的力臂L；如图所示：5．在图中分别画出杠杆处于平衡状态时F1和F2的力臂L1和L2。
【解析】找出支点，从O做F1的反向延长线的垂线段就是F1的力臂，从O做F2的反向延长线的垂线段就是F2的力臂。
如图所示：6．活塞式抽水机是农村经常使用的取水设备，图中AOB部分工作时可以看做杠杆，请你画出F1的力臂。
【解析】图中AOB部分工作时可以看做杠杆，支点为O，延长F1的作用线，从支点到力F1的作用线作垂线段，即可作出F1的力臂L1，如图所示：7．请在杠杆上画出动力F1的示意图和阻力F2的力臂L2。
2021年中考物理真题专题练习—力学作图题
2021年中考物理真题专题练习—力学作图题1、（2021江苏泰州）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
（）答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面向上，如图所示：2、（2021湖南怀化）如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心。
答案：3、（2021江苏南京）图丙中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.答案：以A不受摩擦力，如图所示：4、（2021湖北恩施）如图甲，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面向上运动，物块受到沿斜面向下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面向下。
如图所示：5、（2021湖南邵阳）木块在水平向右的拉力F作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、（2021山东潍坊）在内壁光滑的汽缸内，用重为G的活塞封闭一定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、（2021湖南岳阳）岳阳张超烈士纪念园中有一架歼-15舰载机模型，请用力的示意图表示该模型所受重力G。
（O点为模型的重心）答案：8、（2021山东济宁）请按要求完成下列作图。
如图所示，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、（2021新疆）请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、（2021苏州）图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、（2021衡阳）如图所示，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
答案：解析：放在水平地面的墙角处的小球，受到竖直向下的重力和地面对它竖直向上的支持力，这两个力是一对平衡力，大小相等；小球与地面之间没有摩擦力，与竖直墙壁之间也没有作用力，故作图如上：12、请在图中画出小球的受力示意图（细线处于竖直方向）。
2021年中考物理真题全国精选及解析：电压与电阻
2021年中考物理真题全国精选及解析：电压与电阻1. （2021武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a 、b 、c 、d 四根合金丝，长度关系为L a =L b =12c L =12d L ，横截面积关系为S a =S b =S c =12d S ，其中a 、c 、d 均为镍铬合金丝，b 为锰铜合金丝。
将导线P 、Q 分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）A. 选用a 和b 进行实验，可以探究导体电阻跟导体材料的关系B. 选用c 和d 进行实验，可以探究导体电阻跟导体长度的关系C. 选用a 和c 进行实验，可以探究导体电阻跟横截面积的关系D. 选用b 和d 进行实验，可以探究导体电阻跟导体材料的关系 【答案】A【解析】a 、b 、c 、d 四根合金丝，a 、c 、d 均为镍铬合金丝，b 为锰铜合金丝，长度关系为1122a b c d L L L L === 横截面积关系为12a b c d S S S S ===A ．选用a 和b 进行实验，a 和b 长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A 正确；B ．选用c 和d 进行实验，c 和d 长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B 错误；C ．选用a 和c 进行实验，a 和c 长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
2. （2021安徽）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A. R1短路B. R2短路C. R1断路D. R2断路【答案】A【解析】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
专题25作图题-2021年全国中考物理真题全解全析汇编(第五期)
2021年全国中考物理真题全解全析汇编（第五期）专题25 作图题一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等13套试卷。
二、第二期试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。
三、第三期试题来源：2021年北京、2021年福建、2021年广东、2021年海南、2021年河北、2021年河南、2021年吉林、2021年宁夏、2021年青海、2021年山西、2021年天津、2021年新疆、2021年云南等12套试卷。
四、第四期试题来源：2021年湖北恩施州、2021湖北宜昌年、2021年湖南岳阳、2021年湖南衡阳、2021湖北邵阳年、2021年江苏苏州、2021年山东济宁、2021年山东潍坊、2021年山东枣庄、2021年四川广安、2021年四川凉山州、2021年浙江衢州等12套试卷。
五、第五期试卷来源：2021年浙江杭州、2021年四川眉山、2021年山东菏泽、2021年山东东营、2021年江苏泰州、2021年江苏南京、2021年湖南长沙、2021年湖南怀化、2021年湖南郴州、2021年湖南常德、2021年湖北武汉、2021年湖北十堰、2021年黑龙江龙东、2021年黑龙江绥化、2021年广西北部湾经开区等15套试卷欢迎各位。
1、（2021·四川眉山·T18）如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，1L为杠杆的动力臂，现杠杆处于水平位置平衡。
F的示意图；（1）作出杠杆动力1F的示意图。
备战2021年中考物理作图题精练精解作图题2根据平面镜成像规律作图含解析
作图题2 根据平面镜成像规律作图一．（一）考点：平面镜成像原理和特点1．原理：如图所示,光源S向四处发光,一些光经平面镜反射后进入了人的眼睛,引起视觉,我们感到光好像是从图中S′处射来的,S′就是S在平面镜中虚像。
由平面镜成像原理图可知：反射光线、入射点和虚像点在同一直线上。
这一规律经常用来进行相关的作图。
2．实像与虚像对比3．平面镜成像特点(1)平面镜成所成像的大小与物体的大小相等。
(2)像和物体到平面镜的距离相等。
(3)像和物体的连线与镜面垂直。
(4)像是虚像。
或：平面镜所成的像与物体关于镜面对称。
4．平面镜成像特点理解：①平面镜成像时,物体和像关于平面镜成轴对称图形。
②当我们靠近平面镜时,会感觉到自己在平面镜中的像越来越大,这是由于这一过程中像的视角变大的缘故,实际上像的大小并没有发生变化。
（二）作图规范化要求：1.平面镜的反射面和非反射面不能混淆,平面镜的非反射面要画上短斜线。
2.实际光线（入射光线和反射光线）要画成实线,并用箭头表示光行进的方向。
实物用实线表示。
3.虚像、法线和光的反向延长线要用虚线表示。
4.为了表示实物和虚像的对称点,实物和虚像都要标上箭头或字母。
5.要符合光的反射定律和平面镜成像的特点。
（三）平面镜成像作图的方法通常有两种：一种是根据平面镜的成像特点------“物体在平面镜中成的像与物体之间相对于镜面总是对称的”作图,我们称这种作图方法为对称法；另一种方法是根据光的反射定律--即根据光的传播路线作图,我们称这种作图方法为光路图法。
方法一：对称法②将两条反射光线向镜后反向延长（注意：镜后的反向延长线必须用虚线）,使之交于S＇点；②由S＇点向镜面作垂线,使之与镜面交于O点,再由O点向镜前延长到S点,使SO=S＇O（注意：发光点与虚像点之间的连线必须用虚线）,则S点即为发光点的位置（如答图1所示）。
方法二：光路图法①分别由两条反射光线与镜面的交点处向镜面作垂线（即法线）。
中考物理常考作图题(附答案和解析)
中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。
【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。
【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。
故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。
2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。
【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。
先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。
【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。
故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。
3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。
实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。
2021年中考物理真题全国精选及答案：动态电路专题
2021年中考物理真题全国精选及答案：动态电路专题1.（2021锦州）如图所示电路，电源电压保持不变。
闭合开关S.当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（）A.电压表○V示数变大B.电流表○A1示数不变C.电流表○A1示数与电流表○A2示数的差值变小D.电压表○V示数与电流表○A2示数的比值变小【答案】D2. （2021呼和浩特）下列电路图，对应分析正确的是（）A. 甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变B. 乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大C. 丙图中，若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大D. 丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成【答案】ACD3. （2021通辽）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是A. 灯泡L变亮，电流表A1示数变大B. 电压表示数不变，电流表A2示数变大C. 电流表A1与A2的示数之差变大D. 电压表与电流表A2的示数之比变大【答案】D【解析】由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测变阻器R支路的电流，电压表测电源两端的电压，因电源的电压不变，所以，滑片移动时，电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡的电流变化不变，灯泡的亮暗不变，故A错误；当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，由I＝可知，通过R的电流变小，即电流表A2的示数变小，故B错误；因并联电路中干路电流等于各支路电流之和，且两电流表示数的差值等于通过L的电流，所以，电流表A1与A2的示数之差不变，故C错误；由电压表的示数不变和电流表A2的示数变小可知，电压表与电流表A2的示数之比变大，故D正确。
4．（2021营口）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。
