250、200米田径跑道画法
250、200米田径跑道画法
人民路校区250米6道次田径场示意60米，100米，200米， 400米，800米起点100M 起点，600M 起点R=20M,,,即20.30M 直道L ＝61.285M弯道L ′＝63.742M400米起点，1直道南端线北移24.94M ，第2道向南移10.556M ，第3道开始依次向前推进11.498M ，以弦线定弧长从第4道开始依次为：⑷直道2.919M+弧8.579M ;⑸5道弧20.077M 、⑹6道弧长31.575M.用拉直线弦法测量：从直弯交接点内道20CM 处引弦线切离内弧弦线定400M 点为内侧弧20CM 处200米起点，第1道要跑13.66米弯道——弦长13.4M ；第2道要跑10.14M 弯道——弦长10.05M ；第3道要跑6.31M 弯道——弦长6.23M ；第4道要跑2.47弯道——弦长2.47m ；第5道直道向南推1.36M ，第6道依次向前推进直道3.833M ，即直道向南推进5.19M弦线定200M 点，分别为内侧弧1道30CM ，其它离内弧20CM 处。
50M 半径线画弧，800M 起跑线人民路校区250米6道次田径场4×100米第二、四接力区画法示意每道弯道半径分别是R1=20.30M,R2=21.42M,R3=22.64M,R4=23.86M,R5=25.08M,R6=26.30M.用拉直线弯道定点：弦长算法C＝2·[sin(90°L/Rπ)·R]，其中R为半径（从内向外各道依次半径+1.12、+1.22、+1.22……），L为弧长（各道向前推进弧长）。
百桃校区200米6道次田径场画法示意第三棒10米弧各道量法：1道弦长：9.73m2道弦长：9.77m3道弦长：9.81m4道弦长：9.84m5道弦长: 9.86m6道弦长: 9.88m100米，200米，400米， 800米，1500米起点4×100M 接力，测量第2棒为300M 起点各道后退10米为引路区起点，根据减少弧长分别拉直线弦长推进：① 起直弯交界退直道-10M ——直弯交界向前拉弦长9.73M 为交接终线、 ② 起0.55M ——前拉18.2M 终；③ 起11.70M （在离内道的起点线外侧道线20cm 处拉弦推进9.55M ）——前拉18.48M 终；④ 21.43M （前一内道外边拉弦推进11.24M ）——前拉18.7M 终； ⑤ 29.20M （前一内道外边拉弦推进11.27M ）——前拉18.88M 终⑥ 34.97M （直弯交界线后退弦长10.78M ）——直弯交界线向前9.06M 终。
200米田径场画法
200米田径场画法半圆式200 m 田径场一般以15 m 半径（一）主要参数（1）面积这种半圆式200 m 田径场的场地面积为94m ×42m，设有4条跑道，每条跑道宽1.22m，场地四周留1m 的余地。
（2）直道长=94-2（15+4.88+1）=52.24 （m）（3）直道调整后的长度=52.24- （200.61-200）/2=51.935 （m）（4）弯道总长=2×3.1416×15.30=96.13 （m）（5）周长=2×51.935+96.13=200 （m）（二）径赛各项目起、终点的画法：（1）终点终点设在第1分界线上。
（2）100m 起点这种田径场的直道长不足100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。
若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。
（3）200m 起点因为200m 正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场400m 跑道的前伸数完全相同。
（4）400m 起点在200m 田径场，400m 要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。
它的起点前伸数等于200m 跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。
（5）800m、3000m 起点这三个赛跑项目不分道起跑。
它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。
（6）1500m 起点1500m 跑也是不分道起跑。
起跑处呈弧线，画在第三分界线向前处。
（7）4 ×100m 接力跑起点、接力区起点其起点同400m 跑的起点，全程共跑两圈。
第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图2-2。
第二接力区在第一分界线前后各10m 处。
第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。
田径场地设计布局和画法步骤.
田径场地设计布局和画法步骤一、田径场地设计、布局田径场有标准的和非标准的两类。
根据国际田联的竞赛规则规定，标准场地要符合下列条件：①周长400米。
②跑道至少6条，条件允许的情况下应设8-10条道。
⑧每条道宽至少1.22米，最宽为1.25米。
④所有分道线宽为5厘米。
⑤跑道的左右倾斜度最大不超过l：100，在跑进方向上的向下倾斜度不得超过l：1000。
⑥任何坚固、匀质，可以承受跑鞋鞋钉的地面，均可用于田径运动。
规则虽然对田径场地的形状未作明确规定，但如前所述，国际上公认的半圆式田径场是最好的一种，所以周长400米半圆式田径场地是国际田联允许的标准田径场地。
非标准田径场地主要有两点：一是周长不足400米。
二是形状不是半圆式田径场。
当然，非标准的田径场地上的跑道条数、道宽均根据空地面积而定。
这种场地多出现在学校、工厂、农村、部队等基层单位。
是为了适应群众性的体育活动和开展田径运动的需要，而就地设计的小型田径场地。
非标准田径场地的周长一般有200米、250米、300米、350米等几种。
（一）、标准田径场地的条件1、半径为36米的400米半圆式田径场地这种场地半径为36米，直段道长85.96米，弯道总长度228.08米，一个弯道长114.04米，跑道6—8条，道宽1.22米或者1.25米。
我国很多城市是这种规格的田径场。
它直道较长，半径是36米，所以达不到标准足球场的宽度，南北两端的观众观看足球赛和其他体育表演看不清。
2、半径37.898米的400米半圆式田径场地这种场地半径为37.898米，虽然半径的数字是小数点后3位，计算有点儿复杂，但直段长80米，一个弯道长120米，除了与37.70米半径规格场地有共同的优点外，还有一个优点：因直段、弯道都是整数，便于计算、丈量、画线。
这种场地是当前出现的新型标准场地。
（二）非标准的田径场地的条件1、非标准的半圆式田径场地周长一般有200米、250米、300米、350米等规格，跑道可为4—6条，条件许可的情况下可使道宽为1.22米，这样各外道的前伸数可和标准半圆式场地一样。
(完整word版)200米跑道平面图和300米、400米塑胶跑道标准图纸.doc
200 米跑道平面图和 300 米、 400 米塑胶跑道标准图纸1 、200 米 (贰佰米 )跑道：弯道半径 16.7 米，直道段长46.8 米，共 4 道，分道宽最小为1．22 米，最大为 1.25 米，分道线宽 5 厘米，所有分道宽应相同。
2、 300 米 (叁百米 )标准跑道：非标准 300 米田径场画法，田径场周长300m 半圆式田径场的半径为22 到 29m 。
（一）主要参数（ 1）面积这种田径场需地面积为141m× 70m ，有 6 条分道，分道宽 1.22m ，每边留有 3m 余地。
（2 ）直道长 =141-2×（26+7.32+3.49 ）=67.38（ m（）3 ）弯道总长 =2×3.1416×26.30=165.24 （m）（ 4）周长 =165.24+2× 67.23 （调整后直道长） =300 （m ）（二）径赛各项目的起终点、接力区的画法（图1）（ 1 ）终点设在第一分界线上。
（2）100m 起点在第四分界线向后 32.62m 处。
（ 3）100m 跨栏跑起点同 100m 起点；各栏位根据栏间距直接在直道上丈量确定。
（4 ）110m 跨栏跑起点同 100m 起点；终点在第一分界线前10m 处，各栏位根据栏间距在直道上直接丈量确定。
（5 ）200m 起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m 处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m 半圆式田径场 200m 跑的各分道前伸数相同（图2）。
（6）男、女 200m 跨栏跑起点同 200m 跑的起点。
（7）400m 跑起点，第一分道起点在100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8 ）800m 跑的起点在该场地200m 直道起点附近，有分道起跑和不分道起跑两种。
200米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
122、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m3跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
200米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道尺度图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)尺度跑道：非尺度300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m跨栏跑起点同100m 起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与尺度400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与尺度田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标记线。
不分道起跑的起点线是一条弧线。
跑道画法[1]
![跑道画法[1]](https://img.taocdn.com/s3/m/2a6a9d8ebceb19e8b8f6bac0.png)
3000米、5000米起点：以点为圆心， 哟内表中的长度画弧与各跑道线痕交叉 成10个点。 把10个点连成一条曲线就是3000米、 5000米的起点线。
10000米起点：以点为圆心， 用表中的长度画弧与各跑道 线痕交叉成10个点。 把10 个点连成一条曲线就是 10000米的起点线。
4*100米接力起点同 400米起点。 第一接力区：以点为圆心， 用表中的长度画弧与各条跑道 线痕交叉成16个点。通过16个点各做一条和跑道线痕垂直的线。 每条跑道的两条线之间为20米，就是各道的第一接力区。
200米起点：以点为、圆心，哟内表中的长度画弧与个条 跑道线痕交叉成八个点。
通过这八个点各做一条和跑道线垂直的线痕，就是200 米1—8道的起点。
400米起点：以点为圆心 用表中的长度画弧与各条 跑道线痕交叉形成八个点 通过这八个点各做一条和 跑道线垂直的线痕，就是 400米1-8道的起点线。
800米起点：以点为圆心，用表中的长度画弧与各条跑道 线痕交叉成八个点；通过这八个点各做一条和跑道线垂直 的线痕；就是800米1-8道的起点线。
位置:第二直曲段分界线,从此线 向第三直曲段分界线方向 丈量以下数据.
数据:第一道:20 米,第二道22.83 米,第三道25.97 米,第四道29.11 米 第五道32.25米, 第六道35.39米.
400米起点: 位置:在第四直 曲段分界线向 后30米,第一道 的起点同 100米的起点, 丈量以下数据:
D O2
C
40
110.21
O
40 B
O1
A 37.898 37.898
分别O1O2以为圆心，以37.898米为半径，向外画 两个半圆。 连接AD、BC基点，就形成场地的里沿。也叫内 突沿，高5厘米。 拖钉耙：用一中特制的钉耙来画跑道线痕，横梁 上钉子间隔 1.22米，钉子的数量视跑道数量而定，如6条 跑 道用7颗钉子。 画线痕时注意钉耙和跑道的内沿靠紧，横梁和跑 道里沿垂直。 拉着走一圈，在地面上形成跑道线痕。
200米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
页脚页脚2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m页脚跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
田径场地画法
米，厘米，中的左图所示。
、田径场地画法(径赛场地)：一、４００米标准半圆式田径场的画法视空地大小，可设４００米、３００米、２００米田径场。
现以４００米半圆式标准田径场为例，画法如下：先在空场地中间测画一长方形ＡＢＣＤ，长ＡＤ８５. ９６米，宽ＡＢ７２米。
延长ＡＢ两端至Ａ'Ｂ'，延长ＣＤ至Ｃ'Ｄ'得一新长方形Ａ'Ｂ'Ｃ'Ｄ'。
ＡＡ'为７.３２米（６条跑道）或９.７６米（８条跑道）。
以Ｏ和Ｏ'点为园心，以３６米为半径，分别划出ＡＢ（弧）和ＣＤ（弧），得出跑道内沿。
再以Ｏ和Ｏ'为园心，以４３.３２米为半径（８条跑道）分别画出Ａ'Ｂ'（弧）和Ｃ'Ｄ'（弧），得出场地外道沿。
然后在内外道沿这间平行画出５条或７条分道线（分道宽１. ２２米分道线宽５厘米）。
（一）、直道起终点（按逆时针跑道方向跑进）在主席台一侧的直道上画出１００米跑的起、终点线，ＢＢ'即为终点线（终点线始终不变）。
延长ＢＣ至Ｅ，延长Ｂ'Ｃ'至Ｆ（ＣＥ和Ｃ'Ｆ长均为１４.０４米），ＥＦ线即为１００米的起跑线。
（二）、弯道跑起点终点也是４００米跑、８００米跑、１００００米跑、（走）４＊１００米、４＊４００米接力跑的起点处。
终点对面直弯道连接处为２００米跑、３００米跑、５００米跑（走）的起点处。
（三）、弧形起跑凡不分道跑（走）的起点均为弧形起跑线。
其画法是除３０００米障碍和１５００米外，均在距第一道起点处３０米的大弧上取一点，将该点向外平移３０厘米（这点在实跑线上），以这点为圆心，以３０米为半径，画一展开弧，这条弧线就是弯道处起跑的起始线。
１５００米起跑线的画法是：在终点对面直弯道连接处内道沿外３０厘米处取一点Ｄ''，以Ｄ''为圆心，以１００米为半经画一展开弧，这个弧线即为１５００米跑的起始线，基层运动会８００米跑亦可采用不分道的弧形起跑方法。
200米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
〔2〕直道长=141-2×〔26+7.32+3.49〕=67.38〔m〕〔3〕弯道总长=2×3.1416×26.30=165.24〔一〕主要参数〔1〕面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
〔m〕〔4〕周长=165.24+2×67.23〔调整后直道长〕=300〔m〕〔二〕径赛各项目的起终点、接力区的画法〔图1〕〔1〕终点设在第一分界线上。
〔2〕100m起点在第四分界线向后32.62m处。
〔3〕100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
〔4〕110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
〔5〕200m 起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同〔图2〕。
〔6〕男、女200m跨栏跑起点同200m跑的起点。
〔7〕400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
〔8〕800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
200米跑道平面图及300米、400米塑胶跑道标准图纸
.200 米跑道平面图和 300 米、 400 米塑胶跑道标准图纸1 、200 米 (贰佰米 )跑道：弯道半径 16.7 米，直道段长46.8 米，共 4 道，分道宽最小为1．22 米，最大为 1.25 米，分道线宽 5 厘米，全部分道宽应相同。
.2、 300 米 (叁百米 )标准跑道：非标准 300 米田径场画法，田径场周长300m 半圆式田径场的半径为22 到 29m 。
（一）主要参数（ 1）面积这类田径场需地面积为141m× 70m ，有 6 条分道，分道宽 1.22m ，每边留有 3m 余地。
（2 ）直道长 =141-2×（26+7.32+3.49 ）=67.38（ m）（3 ）弯道总长 =2×3.1416×26.30=165.24（m）（ 4）周长 =165.24+2× 67.23 （调整后直道长）=300 （m ）（二）径赛各项目的起终点、接力区的画法（图1）（ 1 ）终点设在第一分界限上。
（2）100m 起点在第四分界限向后32.62m 处。
（ 3）100m 跨栏跑起点同100m 起点；各栏位依据栏间距直接在直道上测量确立。
（4）110m跨栏跑起点同100m 起点；终点在第一分界限前10m 处，各栏位依据栏间距在直道上直接测量确立。
（5）200m 起点在第二分界限向前的直道上。
第一分道起点在第二分界限前17.38m 处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m 半圆式田径场200m 跑的各分道前伸数相同（图2）。
（6）男、女 200m 跨栏跑起点同200m 跑的起点。
（ 7）400m 跑起点，第一分道起点在100m 起点，此后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m 跑的前伸数相同。
（8 ）800m 跑的起点在该场所200m 直道起点邻近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m 起点，其余各分道要在200m 起点的前伸数上再加一个切入差，再在第四分界限前画一条抢道标记线。
标准田径场地平面示意图及画法
标准田径场地平面示意图及画法田径运动场地是进行田径运动教学、训练、组织田径运动竞赛和开展大众体育活动必不可少的物质条件，半圆式田径场是已被国内外普遍采用的竞赛场地，通常采用的弯道半径有36米、36．5米和37．898米。
国际业余田径联合会刊发的《田径设施手册》中认为，最好的是36．5米。
(一) 半圆式田径场地的平面结构半圆式田径场的跑道是由两个18０度的半圆(弯道或称曲段)和两个对等的直段组成。
1．纵轴线或称中线，为南、北走向，把场地的宽分为东、西两部分，它是绘图和修建场地的基线。
2．圆心圆心在纵轴线上，场地两端的弯道各有一个圆心，它是画弯道内、外沿和各条分道线的圆心。
3．内突沿和外突沿是跑道内侧、外侧永久性突起的边沿，宽5厘米，高5厘米，其宽度不计人跑道的宽度之内。
4．直、曲段分界线是跑道直段和曲段(弯道)的交界线，它们必须通过圆心并垂直于纵轴线。
半圆式田径场有四个直、曲段分界线，通常把终点处的直、曲段分界线称为第一直、曲段分界线，其余的按逆时针方向排列，依次为第二、第三、第四直、曲段分界线。
这四条分界线是测量跑道的基准线，必须在跑道的内、外突沿上做出准确的、明显的标志。
通常把第一、第二分界线之间的弯道叫第一弯道，第三、第四分界线之间的弯道叫第二弯道。
5．直段和直道直段是第一、第二弯道之间的两段直跑道。
直道包括直段和直段两端的延长段，称为直道。
6．跑道宽和分道宽跑道宽是指跑道内、外突沿之间的宽度，也称跑道总宽。
分道宽是指每一条跑道的宽度，即从内侧分道线的外沿到外侧分道线的外沿之间的宽度。
7．分道线是相邻两条分道之阿的界线。
其宽度为5厘米，包括在内侧分道的宽度之内，即第一、二道之间的5厘米宽的分道线，包括在第一道的分道宽度之内。
田径场地的画法
田径场地的画法田径理论（场地部分）田径运动场地是田径运动教学、训练、科研、开展群众性体育活动和组织田径运比赛不可缺少的条件之一。
目前，世界各国使用最广泛的是以半径为36m或37.898m的400m半圆式田径运动场地，这是最佳结构。
它的弯、直道比例适中，有利于运动员弯道跑发挥速度和多功能综合利用等优点。
第一节：场地的简史知识和基本结构一、场地的简史知识二、半圆式田径场的平面基本结构三、建设田径场地的基本要求：一、场地的简史知识古希腊人为了召开奥运会，于公元前八世纪开始在米列特，季季姆·普里叶娜、奥林匹亚、捷利非、埃皮达夫尔和其它城市修建的运动场，是最早的体育运动建筑物。
最初，在奥运会的比赛章程里(公元前776年)仅有一个比赛项目，即跑一个“斯塔弟”(希腊古代长度单位，600个脚掌长，是由祭士在赛跑的场所用脚掌来测量。
约为176----192米。
在古罗马时代(公元前一世纪)，建筑的运动场跑道有些新的改变·其中之一是运动场的跑道为一个半圆的弯道和两个直道组成。
1896年在雅典举行的第一届现代奥运会所使用的场地与古罗马的运动场很相似。
跑道的几何结构方式有五种形式；1、“直角式”(四角式>跑道。
2、“兰曲式”跑道。
3、“三圆心式”跑道。
4、“单圆心”式(半圆式)跑道。
5、“多圆心”式跑道。
二、半圆式田径场的平面基本结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成三、建设田径场地的基本要求：(一)、任何运动场地都应选择在阳光充足，空气新鲜，附近没有大烟囱的地方。
(二)、运动场地应修建在地势较高一些的地方，免得雨后积水影响使用。
(三)、各种场地应设在靠近生活区附近，这样既方便群众活动，又不影响其他人的工作或学习。
(四)、运动场地的纵轴应选定南北方向，这样可以避免早晚使用时因面对阳光照射而晃眼。
(五)、场地的土质应软硬适宜。
(六)、各种场地的地面倾斜度必须用仪器按规则要求测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

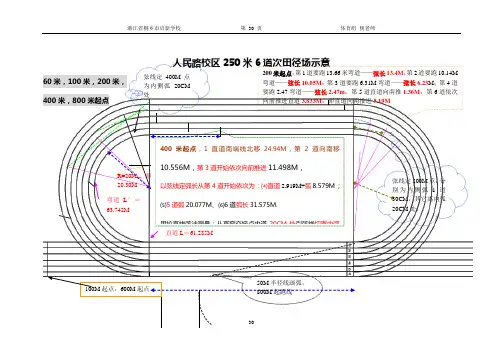

人民路校区250米6道次田径场示意
60米，100米，200米， 400米，800米起点
100M 起点，600M 起点
R=20M,,,即20.30M 直道L ＝61.285M
弯道L ′＝63.742M
400米起点，1直道南端线北移24.94M ，第2道向南移10.556M ，第3道开始依次向前推进11.498M ，
以弦线定弧长从第4道开始依次为：⑷直道2.919M+弧8.579M ;⑸5道弧20.077M 、⑹6道弧长31.575M.
用拉直线弦法测量：从直弯交接点内道20CM 处引弦线切离内弧
弦线定400M 点为内侧弧20CM 处
200米起点，第1道要跑13.66米弯道——弦长13.4M ；第2道要跑10.14M 弯道——弦长10.05M ；第3道要跑6.31M 弯道——弦长6.23M ；第4道要跑2.47弯道——弦长2.47m ；第5道直道向南推1.36M ，第6道依次向前推进直道3.833M ，即直道向南推进5.19M
弦线定200M 点，分
别为内侧弧1道30CM ，其它离内弧20CM 处。
50M 半径线画弧，
800M 起跑线
人民路校区250米6道次田径场4×100米第二、四接力区画法示意每道弯道半径分别是R1=20.30M,R2=21.42M,R3=22.64M,R4=23.86M,R5=25.08M,R6=26.30M.
用拉直线弯道定点：弦长算法C＝2·[sin(90°L/Rπ)·R]，其中R为半径（从内向外各道依次半径+1.12、+1.22、+1.22……），L为弧长（各道向前推进弧长）。
百桃校区200米6道次田径场画法示意
第三棒10米弧各道量法：
1道弦长：9.73m
2道弦长：9.77m
3道弦长：9.81m
4道弦长：9.84m
5道弦长: 9.86m
6道弦长: 9.88m
100米，200米，400米， 800米，1500米起点
4×100M 接力，测量第2棒为300M 起点各道后退10米为引路区起点，根
据减少弧长分别拉直线弦长推进：
① 起直弯交界退直道-10M ——直弯交界向前拉弦长9.73M 为交接终线、 ② 起0.55M ——前拉18.2M 终；
③ 起11.70M （在离内道的起点线外侧道线20cm 处拉弦推进9.55M ）——
前拉18.48M 终；
④ 21.43M （前一内道外边拉弦推进11.24M ）——前拉18.7M 终； ⑤ 29.20M （前一内道外边拉弦推进11.27M ）——前拉18.88M 终
⑥ 34.97M （直弯交界线后退弦长10.78M ）——直弯交界线向前9.06M 终。
4×100M 接力，测量第4棒距终点110米计算为作路区起点，根据减少弧长分别拉直线弦长推进：
①弯弧38.64，起终与第2棒同线； ②少跑弯弧3.52，在直道上推进3.52M 即退离直弯交界线6.48M 起——再拉弦进15.46终； ③少跑弯弧7.35，退离直弯交界线2.65M 起——再依交界线拉弦进16.35终； ④少跑弧11.16M ，由4道向前拉弦1.16M 起——依起拉进直弦18.74M 终； ⑤少跑弯弧15.02M ，由5道向前拉弦5M 起——依起拉进直弦18.88M 终； ⑥少跑弯弧18.85M ，由6道向前拉弦8.76M 起——依起拉进直弦19.02M 终。
200米起点，以第1道为参照，要跑77.28米弯道——弦长0M ；第2道减跑7.04M 弯道——弦长6.96M ；第3道减跑14.7M 弯道——弦长14.09M （2道外20 cm 处前拉直线7.57m ）；第4道少跑22.37弯道—
—弦长20.56m （3道外20 cm 处前拉直线7.59m ）；第5道减跑30.03M 弯道——弦长26.31m （4道外20 cm 处前拉直线7.6m ），第6道减跑37.7M 弯道——弦长31.38m （5道外20 cm 处前拉直线7.61m ）
400米起点，以第1道为参照，要跑154.57米弯道——弦长4×100M 接力，第2、第
4棒交接线区域。
