200米场地画法

200米田径场画法

非标准田径场受场地面积或地形的限制，不能按正式比赛要求来建筑的田径场，称之为非标准田径场。非标准田径场地主要有两种形式：一种是周长不足 400 m，半圆式；另一种形状不是半圆式，但周长有 400 m，更多的是前一种。非标准田径场跑道的条数、道宽以及场地的布局根据空地面积和需要而定。非标准田径场的周长一般有 200 m、250 m、300 m、350 m 等几种，此处仅介绍 200m 和300m 半圆式田径场。

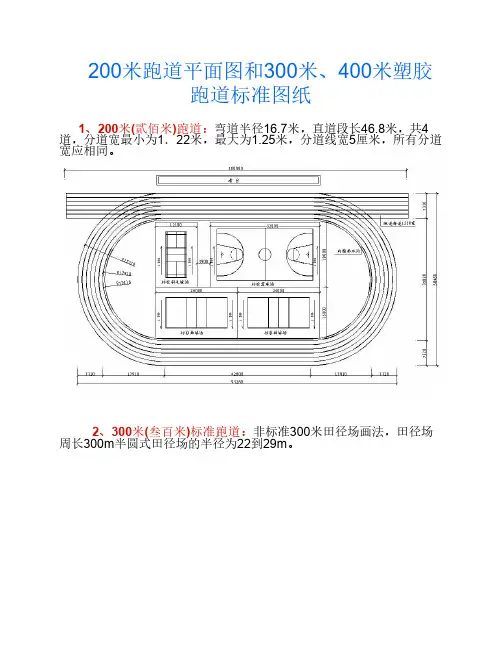

半圆式 200 m 田径场这种田径场的半径为 15 耀 21 m，此处仅以 15 m 半径为例进行介绍（图 2-1）。（一）主要参数（1）面积这种半圆式 200 m 田径场的场地面积为 94m × 42m，设有 4条跑道，每条跑道宽 1.22m，场地四周留 1m 的余地。（2）直道长 =94-2（15+4.88+1）=52.24 （m）（3）直道调整后的长度 =52.24- （200.61-200）/2=51.935 （m）（4）弯道总长 =2×3.1416×15.30=96.13 （m）（5）周长 =2×51.935+96.13=200 （m）

（二）径赛各项目起、终点的画法（图1）

（1）终点终点设在第 1分界线上。（2）100m 起点这种田径场的直道长不足100m，要通过延长直道的一端或两端来解决（图 2），否则要采用弯道起跑。若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。（3）200m 起点因为 200m 正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场 400m 跑道的前伸数完全相同。（4）400m 起点在200m 田径场，400m 要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。它的起点前伸数等于 200m 跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。（5）800m、3000m、5000m 起点这三个赛跑项目不分道起跑。它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。（6）1500m 起点 1500m 跑也是不分道起跑。起跑处呈弧线，画在第三分界线向前处。（7）4 × 100m 接力跑起点、接力区起点其起点同 400m 跑的起点，全程共跑两圈。第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图 2-2。第二接力区在第一分界线前后各 10m 处。第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。第三接力区在第三分界线前后 10m的位置，也是公共接力区。

非标准田径场测画注意事项

非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种。这是因为受场地面积限制等原因，不能建成标准场。但是场地的测画有许多相同之处。在测画时，要注意以下几个方面。（1）在设计田径场的半径和直道时，要使它们之间互相协调、比例恰当，要根据面积大小进行验标。要调整直道长，使半径为整数，一圈周长应为 200m、250m、300m、350m 等，各项目终点固定，便于安排起点。（2）分道跑项目主要是 400 m 以下各项或部分场地的 800m 项目。除了 100m 外，其他各项目都至少要跑一个或两个弯道，各分道的弯道的前伸数，不管半径长短都是相同的，与标准的场地一样。（3）800m 以上的项目不分道跑，起点在直道，是弧形线，要计算切入差，或有的需要经过弯道抢入里道的，也要计算切入差。（4）不分道起跑而起点在弯道上的，要根据渐开线原理计算各分道点，再连接成弧形起点线。（5）各种赛跑项目的起点、栏位和接力区的测画方法，是把它们跑的距离或前伸数，换算成弯道丈量的弧长或放射线丈量来确定。

（6）分界线、基准点等基本参数以及线宽、道宽等画线及规格要求都与标准田径场地要求相同。

九龙山林松初中200米环形跑道基本数据(单位:米)

半径分道宽

第一道

实跑长度

直道长

第1道

实跑弧线

长

第2道

实跑弧线

长

第3道

实跑弧线长

第4道

实跑弧线长

第5道

实跑弧线

长

第6道

实跑弧线长

16 1 200 48.818 51.182 54.008 57.148 60.288 63.428 66.568 一个弯道各道次前伸数

道次画线半径计算半径

一个弯

直道起跑

前伸数

弯道起跑

对应角度

对应角度

余弦值

一个弯道

起跑前伸数

(直弦丈量

法）

一个弯道

起跑前伸数

(射线丈量

法）

1 16 16.3 0 0.000 1.000 0 0.00

2 17 17.2 2.8

3 9.419 0.987 2.7

4 2.93

3 18 18.2 5.97 18.791 0.957 5.28 5.47

4 19 19.2 9.11 27.188 0.910 8.06 8.10

5 20 20.2 12.25 34.752 0.855 10.77 10.55

6 21 21.2 15.39 41.604 0.794 13.48 12.91 二个弯道各道次前伸数

道次画线半径计算半径

200米直

道起跑前

伸数

对应角度

对应角度

余弦值

200米弯道

起跑前伸数

(直弦丈量

法）

200米弯道

起跑前伸数

(射线丈量

法）

1 16 16.3 0 0.000 1.000 0 0

2 17 17.2 5.65 18.837 0.957 4.99 5.01

3 18 18.2 11.93 37.582 0.830 10.50 10.19

4 19 19.2 18.21 54.37

5 0.657 15.74 14.87

5 20 20.2 24.49 69.505 0.461 20.77 19.13

6 21 21.2 30.7

7 83.20

8 0.261 25.53 22.9

9 四个弯道各道次前伸数

道次画线半径计算半径

400米直

道起跑前

伸数

弯道起跑

对应角度

对应角度

余弦值

400米弯道

起跑前伸数

(直弦丈量

法）

400米弯道

起跑前伸数

(射线丈量

法）

1 16 16.3 0.00 0.000 1.000 0 0

2 17 17.2 11.30 37.674 0.791 10.99 10.79

3 18 18.2 23.86 75.165 0.256 21.96 20.93

4 19 19.2 36.42 108.750 -0.321 30.88 28.67

5 20 20.2 48.98 139.010 -0.755 37.47 33.94

6 21 21.2 61.54 166.415 -0.972 41.70 36.94 4×100米接力各棒起跑线及各接力区画线数据

道次4×100米

直道

起跑前伸

4×100米

弯道

起跑前伸

4×100米

弯道

起跑前伸

4×100米第二棒接力区

(直弦丈量法）

(以第三直曲段分界线

4×100米第三棒接力区

(直弦丈量法）

(以第一直曲段分界线为

4×100米第四棒接力区

(直弦丈量法）

(以第三直曲段分界线
