运动场地划线资料

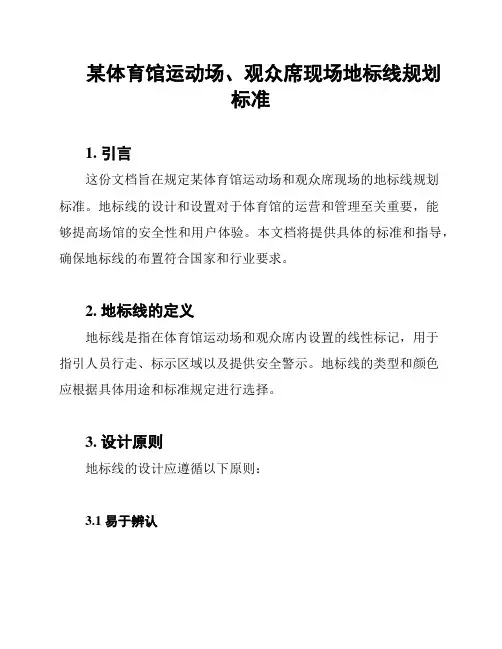

某体育馆运动场、观众席现场地标线规划标准
某体育馆运动场、观众席现场地标线规划标准1. 引言这份文档旨在规定某体育馆运动场和观众席现场的地标线规划标准。
地标线的设计和设置对于体育馆的运营和管理至关重要，能够提高场馆的安全性和用户体验。
本文档将提供具体的标准和指导，确保地标线的布置符合国家和行业要求。
2. 地标线的定义地标线是指在体育馆运动场和观众席内设置的线性标记，用于指引人员行走、标示区域以及提供安全警示。
地标线的类型和颜色应根据具体用途和标准规定进行选择。
3. 设计原则地标线的设计应遵循以下原则：3.1 易于辨认地标线应采用鲜明而易于辨认的颜色，以便观众和运动员能够清楚地看到和识别。
一般建议使用明亮的红色、黄色、蓝色等颜色作为地标线的主要色彩。
3.2 与环境和用途相适应地标线的颜色和形状应与周围环境相协调，并根据地标线的用途进行合理的选择。
例如，运动场内的边界线可以使用不同颜色的地标线进行标示，而观众席的通道则可以使用其他颜色来标示。
3.3 规范统一地标线的宽度和长度应按照国家和行业的标准规定进行设计，并保持统一。
地标线的标示文字应使用统一的字体和大小，确保清晰可读。
4. 地标线的设置要求根据体育馆的具体布局和功能需求，地标线的设置应符合以下要求：4.1 运动场地标线- 运动场的边界线应使用不同颜色的地标线进行标示，以便运动员和裁判员能够清晰辨认。
- 不同运动项目的比赛线、起跑线、跳远线等应使用不同颜色和形状的地标线进行标示，以区分不同项目的区域。
- 在运动场的中心区域设置用于划分场地的地标线，并注明比赛和练区域。
4.2 观众席地标线- 观众席入口和通道应设置地标线进行引导，以确保观众能够迅速找到座位，并保证人员疏散的安全性。
- 观众席内应设置地标线来划定不同区域，如VIP区、残疾人席位等，以确保观众的有序入座和服务。
5. 地标线的维护和管理体育馆应制定相应的地标线维护和管理计划，包括定期检查和更换磨损严重的地标线，清除障碍物遮挡地标线等。
体育场划线标准
体育场划线标准体育场划线标准是为了规范体育场地的使用和竞赛的公平性而制定的一系列规定和标准。
这些标准涉及到体育场地的尺寸、线条标示、标志等多个方面。
以下是对体育场划线标准的详细介绍。
首先，体育场地的尺寸是划线标准的基础。
不同种类的体育运动需要不同尺寸的场地。
例如，足球场的长度一般为100到110米，宽度为64到75米；篮球场的尺寸为28米长、15米宽。
这些尺寸是为了适合运动员的比赛需求，同时使比赛更加公平。
其次，体育场地的线条标示是体育场划线标准中的重要部分。
不同种类的运动需要不同的线条标示。
常见的线条标示有边线、中线、禁区线、三分线、罚球线等。
这些线条标示的划线要求是明确的，线条宽度、使用颜色、形状都需要符合规定，以确保比赛的公平性和准确性。
再次，体育场地的标志也是体育场划线标准中的一部分。
常见的标志有球门、篮板、篮圈等。
这些标志的摆放位置和尺寸也需要符合规定，以便运动员和裁判员能够准确地判断比赛中的情况和结果。
此外，体育场地的划线还需要考虑场地的表面材料和地面的平整度。
不同的表面材料对划线的要求不同，例如，足球场一般使用天然草地，而篮球场则使用塑胶地板或木地板。
地面的平整度对运动员的比赛和受伤风险有着重要影响，因此需要定期检查和维护。
对于体育场地的划线工作，专业的体育场地划线团队有着丰富的经验和技术。
他们使用专业的划线设备和工具，以确保划线的准确性和一致性。
在划线过程中，需要注意的是线条的直线性、平行性和垂直性，以及线条的清晰度和持久性。
总之，体育场划线标准是确保体育场地使用和竞赛公平性的必要措施。
它涉及到体育场地的尺寸、线条标示、标志等多个方面，旨在为运动员提供公平的竞赛环境，并确保比赛的准确性和结果的公正性。
对于体育场地的划线工作，专业的团队和设备具有重要的作用，他们能够确保划线的准确性和一致性，以提供高品质的比赛场地。
运动场地划线
第一章400米环形塑胶跑道田径场4×100米接力赛的画法400米环形塑胶跑道田径场4×100米接力赛跑的起跑线和各接力区的位置与画法，400米环形塑胶跑道田径场4×100米接力赛跑全程分道跑进，所以各分道起跑线的位置和画法和400米赛跑的相同。
4×100米接力赛跑时，每条分道上要画三个接力区。
规则规定：每个接力区的长度为20米。
在各个接力区后10米处再画一条“预跑”线，表示接棒运动员可从这条线内起跑，但是传、接棒必须在20米的接力区内进行和完成。
各接力区位置的分布情况如下o第一接力区在第二分界线附近，第二接力区在第三分界线附近，第三接力区在第四分界线向后的地方。
从起跑线至第一接力区“预跑”线为80米，从第一接力区的“项跑”线至第一接力区后沿为10米；从第一接力区前沿至第二接力区“须跑”线为70米；从第二接力区“顶跑”线至第二接力区后沿为10米(第一道的第二接力区“预跑”线至第三分界线的距离为20米分界线至第二接力区前沿为10米)，从第二接力区前沿至第三接力区“预跑”线的距离为70米，从第三接力区“预跑”线至第三接力区后沿为10米，至第四分界线的距离为34．04米；从第三接力区前沿至第四分界线距离为4．04米，至终点线90米。
图28是标准400米环形塑胶跑道田径场(分道宽1．25米)上4×l00米接力赛跑各接力区的位置和有关距离的示意图。
上一页：400米标准塑胶跑道田径场10000米赛跑的画法下一页：400米环形塑胶跑道田径场4×200、4×400米接力赛跑位置与画法4*100米接力起跑为400米起跑线，首先在跑道上计算出100米，200米，300米分道起跑线位置，在起跑线的前后各10米画出前后沿，在4*200米，4*400米接力为第一圈和第二圈的第一弯道末端抢道标志线前为完全分道跑。
在4*200米，4*400米接力起跑线为（400米起跑线+800米起跑线），在4*200米，接力第1接力区中线为（800米起跑线+200米起跑），接力区为前后各10米在4*200米第2接力区和4*400米第1接力区中线为800米起跑线，前后各10米为接力区，在4*200米第3接力区同4*100米第2接力区的第1道同。

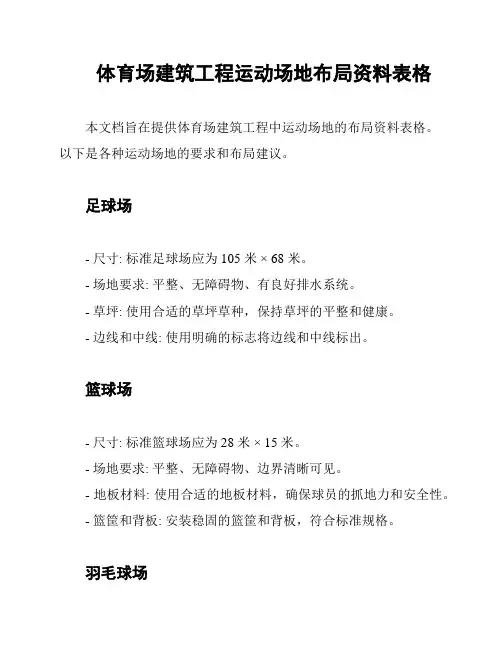

体育场建筑工程运动场地布局资料表格
体育场建筑工程运动场地布局资料表格本文档旨在提供体育场建筑工程中运动场地的布局资料表格。
以下是各种运动场地的要求和布局建议。
足球场- 尺寸: 标准足球场应为 105 米 × 68 米。
- 场地要求: 平整、无障碍物、有良好排水系统。
- 草坪: 使用合适的草坪草种，保持草坪的平整和健康。
- 边线和中线: 使用明确的标志将边线和中线标出。
篮球场- 尺寸: 标准篮球场应为 28 米 × 15 米。
- 场地要求: 平整、无障碍物、边界清晰可见。
- 地板材料: 使用合适的地板材料，确保球员的抓地力和安全性。
- 篮筐和背板: 安装稳固的篮筐和背板，符合标准规格。
羽毛球场- 尺寸: 标准羽毛球场应为 13.4 米 × 6.1 米。
- 场地要求: 平整、无障碍物、边界清晰可见。
- 地板材料: 使用合适的地板材料，确保球员的抓地力和安全性。
- 羽毛球网: 安装标准高度的羽毛球网，确保球的飞行不受阻碍。
网球场- 尺寸: 标准网球场应为 23.77 米 × 10.97 米。
- 场地要求: 平整、无障碍物、有良好排水系统。
- 地表材料: 使用合适的地表材料，如草地、硬地或人工草皮。
- 边线和中线: 使用明确的标志将边线和中线标出。
田径场- 尺寸: 标准田径场应为 400 米椭圆形跑道。
- 跑道要求: 平整、无障碍物、有良好排水系统。
- 起点和终点: 使用明确的标志标出起点和终点。
- 记分牌: 安装对跑者可见的记分牌。
请根据具体要求和场地使用情况，参考上述资料表格进行运动场地的布局设计。
在设计过程中，务必考虑到运动场地的尺寸、场地要求和合适的材料，以确保运动场地的安全性和功能性。
标准塑胶篮球场划线详细方法和标准
标准塑胶篮球场划线详细方法和标准篮球是一项备受青睐的运动项目，而标准塑胶篮球场的划线工作则是确保比赛进行公平和有序的重要步骤。
本文将针对标准塑胶篮球场划线的详细方法和标准进行深入探讨，帮助读者更好地了解这一主题。
1. 工具和材料准备在进行篮球场划线之前，首先需要准备必要的工具和材料。
其中包括：1）测量工具：如测量尺、直角仪等；2）标线材料：标线漆、刷子等；3）保护设施：警示标识、隔离带等。
2. 篮球场地面准备在进行划线工作之前，需要确保篮球场地面平整、清洁，并且没有明显的破损或污渍。
如果地面不符合要求，需要提前对地面进行修复和清理。
3. 划线设计在进行划线工作之前，需要根据国际标准或相关规定对篮球场的划线进行设计。
具体包括场地尺寸、标准三分线位置、罚球线位置等。
这些划线的位置和尺寸都需要严格按照规定来进行设计和划定。
4. 划线施工在进行划线施工时，需要严格按照设计要求和标准来进行。
划线漆的选择和施工技术都需要符合相关标准，保证划线的质量和耐久性。
划线的粗细、颜色等也需要符合相关规定。
5. 划线质量检验完成划线工作后，需要对划线质量进行检验。
检查划线的位置、粗细、颜色等是否符合规定和设计要求。
如果发现问题，需要及时进行修正和整改。
总结回顾：通过以上的介绍，我们可以看到标准塑胶篮球场划线工作并不是简单的涂涂抹抹，而是需要严格按照规定和要求来进行设计和施工。
只有这样，才能保证篮球比赛的公平和有序进行。
个人观点和理解：作为篮球场划线工作的重要步骤，标准和质量是至关重要的。
在划线工作中，需要严格按照规定来进行，只有这样才能确保比赛的公平和有序进行。
划线工作的质量也直接影响着篮球场的整体卫生和美观程度。
对于划线工作来说，高标准和高质量是必不可少的。
在本文中，我们详细介绍了标准塑胶篮球场划线的方法和标准要求，希望能够对读者有所帮助。
我也强烈呼吁大家在进行篮球场地划线工作时，务必严格按照规定和要求来进行，确保比赛的公平和有序进行。
运动场标准参数分析
• 排球比赛场区为长18米，宽9米的长方形。其四周
至少有3米宽的无障碍区。比赛场区上空的无障碍 空间从地面量起至少高7米，其间不得有任何障碍 物。国际排联世界性比赛场地边线外的无障碍区 至少宽5米，端线外至少宽8米，比赛场地上空的 无障碍空间至少12.5米高。成年世界锦标赛和奥 运会比赛，其无障碍区边线外至少宽6米，端线外 至少宽9米。
排球场标准画线图
配套设施标准:
• 排球网: • 球网架设在中线上空，高度为男子2.43米，女子
2.24米。球网的高度应用量尺从场地中间丈量， 球网两端(边线上空)的高度必须相等，并不得超 过规定网高2厘米。球网为黑色，长9.50米；宽1 米，网眼直径10厘米。球网上沿的全长缝有5厘米 宽的双层白帆布带。带子的两端留有小孔，用绳 索穿过小孔系在网柱上使网上沿拉紧。用一根柔 韧的钢丝穿过帆布带，拉紧网上沿固定在网柱上。 球网下沿用绳索穿起并拉紧，固定在网柱上。
3.7m.
• 双打网柱中线离双打边线0.914m。 • 单打网柱中心离单打边线0.914m。（具体参考下
图）。
标准网球场画线图
配套设施标准：
• 1：中心网两端标准高度=1.07m。（具体是指悬
挂中心网Φ6的钢丝绳顶部至地面高度=1.07m.）， 中心锁带处标准高度=0.914m：
• 2：网柱中心距离=12.8m，具体参考下图。 • 3：裁判椅：网球场裁判椅高度=2.1m，（具体是
排球场-标志杆/网 柱
• 标志杆是有韧性的两根杆子，长1.80米，直径10
毫米，由玻璃纤维或类似质料制成。两根标志杆 分别设置在标志带外沿球网的不同两侧。标志杆 高出球网80厘米。高出部分每10厘米应涂有明显 对比的颜色，最好为红白相间。标志杆被认为是 球网的一部分，并视为过网区的边界。
气排球场地划线标准尺寸
气排球场地划线标准尺寸
气排球是一项全民健身运动，场地的标线尺寸对于比赛的公平性和流畅性起着重要的作用。
以下是气排球场地划线标准尺寸的相关参考内容：
1. 场地尺寸：
气排球场地的长宽比例为2:1，即长18米，宽9米。
2. 中线：
场地中央的中线用来将场地分为两个同样大小的半场。
该线
应该清晰可见，宽度为5厘米。
3. 攻击线：
攻击线是距离中线3米的一条线，用来划分进攻区和后场区。
该线同样应该清晰可见，宽度为5厘米。
4. 自由区：
自由区是指接发球时接球队员的行动区域，距离中线3米。
该区域的上边界为攻击线，下边界为后场线。
自由区应该用与中线相同的方法清晰标记出来。
5. 禁区：
禁区用来标记防守队员的行动区域，禁止进攻方越过该线进入。
禁区是一条距离中线2米的线，同样应该清晰标记出来。
6. 边界线：
场地的四周应该用边界线进行标记，边界线的宽度为5厘米。
边界线将场地和其它场地或非比赛区域分隔开，并确保比赛的安全进行。
在进行气排球比赛时，以上标线应该清晰可见，并使用颜色鲜明的标线，以确保比赛的公正性和流畅性。
此外，标线的材质也需要符合相应的标准要求，以保证比赛的进行和运动员的安全。
以上是关于气排球场地划线标准尺寸的相关参考内容，这些标线的合理设置可以帮助裁判员进行判罚和运动员进行比赛，在比赛中保持公平和秩序。
操场划线方案
操场划线方案1. 引言本文档旨在为学校操场的划线方案提供详细说明。
在学校的日常管理和教学活动中，操场作为学生体育锻炼、运动会等重要活动的场所起着至关重要的作用。
为了更好地利用操场资源，合理划定不同运动项目的区域，本文将介绍操场的划线方案。
2. 操场划线的原则在进行操场划线时，需要遵循以下原则：1.合理布局：根据不同的运动项目需求，分别划定各自的区域，合理布局运动场地。
2.标识清晰：线条的颜色、宽度和形状均要明确，确保线条清晰可见，便于学生参与运动。
3.安全稳固：划线使用优质环保材料，确保耐磨、耐久，以及在不同气候条件下的稳固性。
3. 操场划线方案操场的划线方案应充分考虑不同运动项目的需求，下面将分别介绍各个运动项目的划线方案。
3.1 篮球场划线方案篮球场的划线主要包括中线、三分线、罚球线和篮球篮的位置标记。
•中线：在操场中心划一条横线，用颜色醒目的线彩突出标示。
•三分线：以篮球篮为中心，分别划定三分线的弧线，确保符合标准比赛规则。
•罚球线：在三分线两侧各划定一个罚球线，用于标示罚球的位置。
•篮球篮：在篮球场两端设置两个篮球篮，确保位置准确并使用醒目的颜色进行标示。
3.2 足球场划线方案足球场的划线主要包括边线、中线和球门的位置标记。
•边线：将足球场四周划定一条边线，用颜色醒目的线彩突出标示。
•中线：将足球场从中间划分为两半，用颜色醒目的线彩划定中线。
•球门：在足球场两端设置两个球门，并用标志性的线条划定球门的位置。
3.3 田径场划线方案田径场的划线主要包括跑道、竞赛线和起跑线。
•跑道：根据标准规则，划定适量的跑道数量，并使用明亮的颜色进行标示。
•竞赛线：在跑道内部使用线条进行标示，确保比赛过程中线条清晰可见。
•起跑线：在每个跑道的起跑点划定一条明显的起跑线，便于运动员准确出发。
4. 划线方案的注意事项划线完成后，需要注意以下事项：1.划线维护：定期检查操场线条是否磨损和褪色，及时进行刷白和维修。
体育场划线标准
体育场划线标准体育场划线标准是指在体育场地内，为了确保比赛的公平性和规范性，对场地进行的一系列线条划分。
这些线条包括跑道、足球场、篮球场等不同运动项目的专用区域。
以下是一些常见的体育场划线标准：1. 跑道：跑道通常分为400米、800米、1500米和3000米等不同长度。
跑道上会有明显的分界线，如直道、弯道等。
此外，还会在跑道内侧划出起跑线和终点线。
2. 足球场：足球场的标准尺寸为长105米-110米，宽68米-75米。
足球场上会划出中线、边线、球门区、罚球区等。
其中，中线将球场分为两个相等的半场，边线和球门线组成了球门区。
罚球区位于球门区内，距离球门线11米处，由两条平行线组成，宽度为9.15米。
3. 篮球场：篮球场的标准尺寸为长28米，宽15米。
篮球场上会划出中线、三分线、罚球线等。
其中，中线将球场分为两个相等的半场，三分线距离篮筐最近的一条线为6.75米，最远的一条线为7.24米。
罚球线距离篮筐最近的一条线为5.8米。
4. 网球场：网球场的标准尺寸为单打场地长23.77米，宽8.23米；双打场地长23.77米，宽10.97米。
网球场上会划出底线、边线、发球区等。
其中，底线将球场分为两个相等的区域，边线与底线垂直相交。
发球区位于底线后方，距离底线1.98米处，由两条平行线组成，宽度为3.66米。
5. 羽毛球场：羽毛球场的标准尺寸为长13.4米，宽6.1米（双打）或5.18米（单打）。
羽毛球场上会划出底线、边线、发球区等。
其中，底线将球场分为两个相等的区域，边线与底线垂直相交。
发球区位于底线后方，距离底线 1.98米处，由两条平行线组成，宽度为4.15米。
田径场地画法及数据
田径场地画法及数据标准半圆式田径场第1分道周长400m,它的半径有不同的设计方案，常用的36m、36.5m、37.898m等。
（一）跑道周长（第1分道周长）的计算1、弯道长度的计算半圆式田径场的两个弯道长度之和，正好等于一个圆的圆周。
根据圆周公式C=2πr，则第一分道两个弯道的长（计算线长）为：2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08÷2=114.04m2、直段长的计算两个直段长=跑道全长-两个弯道长=400m – 228.08m=171.92m一个直段长为171.92m÷2=85.96m3、跑道全长计算跑道全长=两个弯道+两个直段长=228.08m+171.92m =400m（三）各分道弯道长度的计算（以分道宽1.22米为例）根据圆周公式C=2πrCn=2π[r+（n-1）d+0.20]（C代表弯道周长，n代表道次，r代表场地半径，d代表分道宽）（三）起跑线前伸前的计算如果两个分道上的运动员都按自己的分道跑1周，则第2分道的运动员要比第1分道的运动员多跑7.04m。
为了使第2分道与跑第1分道运动员所跑的距离相等，起点必须向前伸出一段距离。
所应向前伸出的距离，叫作起跑线前伸数。
计算起跑线前伸前的方法是以某分道的弯道长减去第1分道的弯道长，即为该为道的起跑线前伸数。
公式如下：Wn=2π[r+（n-1）+0.20]-2π（r+0.30）常规跑道每道长度：跑道长度（米）1 4002 407.043 414.704 422.345 430.036 437.707 445.368 453.03非标准田径场测画径为26m 的半圆式田径场为例实行介绍（图2-3）。
（一）主要参数（1）面积这种田径场需地面积为141m × 70m，有6条分道，分道宽1.22m，每边留有3m 余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
运动场地划线资料
第一章400米环形塑胶跑道田径场4×100米接力赛的画法400米环形塑胶跑道田径场4×100米接力赛跑的起跑线和各接力区的位置与画法，400米环形塑胶跑道田径场4×100米接力赛跑全程分道跑进，所以各分道起跑线的位置和画法和400米赛跑的相同。
4×100米接力赛跑时，每条分道上要画三个接力区。
规则规定：每个接力区的长度为20米。
在各个接力区后10米处再画一条“预跑”线，表示接棒运动员可从这条线内起跑，但是传、接棒必须在20米的接力区内进行和完成。
各接力区位置的分布情况如下o第一接力区在第二分界线附近，第二接力区在第三分界线附近，第三接力区在第四分界线向后的地方。
从起跑线至第一接力区“预跑”线为80米，从第一接力区的“项跑”线至第一接力区后沿为10米；从第一接力区前沿至第二接力区“须跑”线为70米；从第二接力区“顶跑”线至第二接力区后沿为10米(第一道的第二接力区“预跑”线至第三分界线的距离为20米分界线至第二接力区前沿为10米)，从第二接力区前沿至第三接力区“预跑”线的距离为70米，从第三接力区“预跑”线至第三接力区后沿为10米，至第四分界线的距离为34．04米；从第三接力区前沿至第四分界线距离为4．04米，至终点线90米。
图28是标准400米环形塑胶跑道田径场(分道宽1．25米)上4×l00米接力赛跑各接力区的位置和有关距离的示意图。
上一页：400米标准塑胶跑道田径场10000米赛跑的画法下一页：400米环形塑胶跑道田径场4×200、4×400米接力赛跑位置与画法4*100米接力起跑为400米起跑线，首先在跑道上计算出100米，200米，300米分道起跑线位置，在起跑线的前后各10米画出前后沿，在4*200米，4*400米接力为第一圈和第二圈的第一弯道末端抢道标志线前为完全分道跑。
在4*200米，4*400米接力起跑线为（400米起跑线+800米起跑线），在4*200米，接力第1接力区中线为（800米起跑线+200米起跑），接力区为前后各10米在4*200米第2接力区和4*400米第1接力区中线为800米起跑线，前后各10米为接力区，在4*200米第3接力区同4*100米第2接力区的第1道同。
各类场地线尺寸及划线操作方法-旗舰运动地板划线方法
各类场地线尺寸及划线操作方法一、篮球场竞赛场地1、球场比赛区尺寸，28x15米（不含线宽），天花板或最低障碍不小于7米2、界线，线外2米内不得有观众、广告牌、或其他障碍物。
长线叫边线即28米线，短线叫端线即15米线，线宽5cm。
3、中圈，半径1.8米，从圆周外沿计算，前场圈、后场圈与之相同，中线两端各延长15cm.4、3分区，以篮圈垂直地面的交点为圆心，以6.25米为半径，各划半圆弧线，端线内沿中点距圆心为1.575米。
5、限制区，罚球线（1）从罚球线两端划两条线至距离端线的中点各3米的地方，（均从线外沿量起）叫——限制区。
（2）罚球区是限制区加上以罚球线为圆心，以1.8米为半径的半圆区域，在限制区的半圆，应划虚线，罚球线距离端线外沿是5.8米，长为3.6米。
（3）第一条线离端线内沿1.75米，第一位置区宽度为0.85米，其旁是0.3米的中立区域，2、3位置区均为0.85米宽，分位线高0.1米，宽0.05米，与罚球区边线垂直。
6、缓冲区，一般边线2米，端线1米。
二、排球场地尺寸（1）、场地，比赛区域18x9米长方形，四周至少有3米长宽的对称无障碍区，从地面至7米高度无障碍区。
国际男排场外无障碍区至少5米，端线外至少8米，比赛区上空至少12.5米高，缓冲区外有3x3米的自由活动区。
（2）、地面颜色必须是浅色比赛场地界线为白色，比赛区和无障碍区分别为另外不同的颜色。
（3）、比赛线宽5cm，18x9含线宽。
6+3+3+6 9三、羽毛球场地尺寸（1）、羽毛球场、长方形线宽4cm颜色白色或黄色；尺寸13.4x6.1米双打；13.4x5.18米；（2）、测试正常球速区域4个，4x4的标志，划在单打右发球区边线内沿，距端线内沿530cm和950cm 四、乒乓球场地14x7m没有场地线五、网球场场地网球场是一个长方形场地，长 36.58 米，宽 18.29 米。
比赛场地长23.77宽10.97米，球场四周用4米高围网围住，方便拣球。
运动场地划线资料
第一章400米环形塑胶跑道田径场4×100米接力赛的画法400米环形塑胶跑道田径场4×100米接力赛跑的起跑线和各接力区的位置与画法，400米环形塑胶跑道田径场4×100米接力赛跑全程分道跑进，所以各分道起跑线的位置和画法和400米赛跑的相同。
4×100米接力赛跑时，每条分道上要画三个接力区。
规则规定：每个接力区的长度为20米。
在各个接力区后10米处再画一条“预跑”线，表示接棒运动员可从这条线内起跑，但是传、接棒必须在20米的接力区内进行和完成。
各接力区位置的分布情况如下o第一接力区在第二分界线附近，第二接力区在第三分界线附近，第三接力区在第四分界线向后的地方。
从起跑线至第一接力区“预跑”线为80米，从第一接力区的“项跑”线至第一接力区后沿为10米；从第一接力区前沿至第二接力区“须跑”线为70米；从第二接力区“顶跑”线至第二接力区后沿为10米(第一道的第二接力区“预跑”线至第三分界线的距离为20米分界线至第二接力区前沿为10米)，从第二接力区前沿至第三接力区“预跑”线的距离为70米，从第三接力区“预跑”线至第三接力区后沿为10米，至第四分界线的距离为34．04米；从第三接力区前沿至第四分界线距离为4．04米，至终点线90米。
图28是标准400米环形塑胶跑道田径场(分道宽1．25米)上4×l00米接力赛跑各接力区的位置和有关距离的示意图。
上一页：400米标准塑胶跑道田径场10000米赛跑的画法下一页：400米环形塑胶跑道田径场4×200、4×400米接力赛跑位置与画法4*100米接力起跑为400米起跑线，首先在跑道上计算出100米，200米，300米分道起跑线位置，在起跑线的前后各10米画出前后沿，在4*200米，4*400米接力为第一圈和第二圈的第一弯道末端抢道标志线前为完全分道跑。
在4*200米，4*400米接力起跑线为（400米起跑线+800米起跑线），在4*200米，接力第1接力区中线为（800米起跑线+200米起跑），接力区为前后各10米在4*200米第2接力区和4*400米第1接力区中线为800米起跑线，前后各10米为接力区，在4*200米第3接力区同4*100米第2接力区的第1道同。
各类场地线尺寸及划线操作方法-旗舰运动地板划线方法
各类场地线尺寸及划线操作方法一、篮球场竞赛场地1、球场比赛区尺寸，28x15米（不含线宽），天花板或最低障碍不小于7米2、界线，线外2米内不得有观众、广告牌、或其他障碍物。
长线叫边线即28米线，短线叫端线即15米线，线宽5cm。
3、中圈，半径1.8米，从圆周外沿计算，前场圈、后场圈与之相同，中线两端各延长15cm.4、3分区，以篮圈垂直地面的交点为圆心，以6.25米为半径，各划半圆弧线，端线内沿中点距圆心为1.575米。
5、限制区，罚球线（1）从罚球线两端划两条线至距离端线的中点各3米的地方，（均从线外沿量起）叫——限制区。
（2）罚球区是限制区加上以罚球线为圆心，以1.8米为半径的半圆区域，在限制区的半圆，应划虚线，罚球线距离端线外沿是5.8米，长为3.6米。
（3）第一条线离端线内沿1.75米，第一位置区宽度为0.85米，其旁是0.3米的中立区域，2、3位置区均为0.85米宽，分位线高0.1米，宽0.05米，与罚球区边线垂直。
6、缓冲区，一般边线2米，端线1米。
二、排球场地尺寸（1）、场地，比赛区域18x9米长方形，四周至少有3米长宽的对称无障碍区，从地面至7米高度无障碍区。
国际男排场外无障碍区至少5米，端线外至少8米，比赛区上空至少12.5米高，缓冲区外有3x3米的自由活动区。
（2）、地面颜色必须是浅色比赛场地界线为白色，比赛区和无障碍区分别为另外不同的颜色。
（3）、比赛线宽5cm，18x9含线宽。
6+3+3+6 9三、羽毛球场地尺寸（1）、羽毛球场、长方形线宽4cm颜色白色或黄色；尺寸13.4x6.1米双打；13.4x5.18米；（2）、测试正常球速区域4个，4x4的标志，划在单打右发球区边线内沿，距端线内沿530cm和950cm 四、乒乓球场地14x7m没有场地线五、网球场场地网球场是一个长方形场地，长 36.58 米，宽 18.29 米。
比赛场地长23.77宽10.97米，球场四周用4米高围网围住，方便拣球。
户外篮球场,羽毛球场,乒乓球场的划线编号方案160307
目
录
Contents
一、户外篮球场、羽毛球场、乒乓球场校内分布图 二、户外篮球场地划线标准&编码
三、户外羽毛球场地和乒乓球台划线标准&编码 四、施工预算方案
1
一、户外篮球场、羽毛球场、乒乓球场校内分布图
户外乒乓球场 户外羽毛球场
户外篮球场
2
二、户外篮球场地划线标准&编码
户外篮球场划线标体 育 场
3
4
12
13
14
5
6
15
16
17
五 人 足 球 场
7
8
18
19
20
14-15号公寓
3
三、户外羽毛球场地和乒乓球台划线标准&编码
户外羽毛球场地和乒乓球台划线标准 户外羽毛球场地和乒乓球台编码方案
商业街
13 14
实施数量
20个场
16个场 30个台面
单位 造价预算
预算小计 （元）
单项预估工期 （天） 5
4 3 12
单位造价预算包工包料价格，计划逐项入场实施划线喷编码。
5
Thank You
6
1
2
3
4
5
6
15
16
公 寓 楼
1-3
1
2
3
6 9
综 合 楼
7
8
9
4 7
10 乒乓球台面
11
12
28
. . . . . .
29
. . . . . .
5 8
. . . . . .
30
2号教学楼
4
四、施工预算方案
标准田径场地平面示意图及画法
标准田径场地平面示意图及画法田径运动场地是进行田径运动教学、训练、组织田径运动竞赛和开展大众体育活动必不可少的物质条件，半圆式田径场是已被国内外普遍采用的竞赛场地，通常采用的弯道半径有36米、36．5米和37．898米。
国际业余田径联合会刊发的《田径设施手册》中认为，最好的是36．5米。
(一) 半圆式田径场地的平面结构半圆式田径场的跑道是由两个18０度的半圆(弯道或称曲段)和两个对等的直段组成。
1．纵轴线或称中线，为南、北走向，把场地的宽分为东、西两部分，它是绘图和修建场地的基线。
2．圆心圆心在纵轴线上，场地两端的弯道各有一个圆心，它是画弯道内、外沿和各条分道线的圆心。
3．内突沿和外突沿是跑道内侧、外侧永久性突起的边沿，宽5厘米，高5厘米，其宽度不计人跑道的宽度之内。
4．直、曲段分界线是跑道直段和曲段(弯道)的交界线，它们必须通过圆心并垂直于纵轴线。
半圆式田径场有四个直、曲段分界线，通常把终点处的直、曲段分界线称为第一直、曲段分界线，其余的按逆时针方向排列，依次为第二、第三、第四直、曲段分界线。
这四条分界线是测量跑道的基准线，必须在跑道的内、外突沿上做出准确的、明显的标志。
通常把第一、第二分界线之间的弯道叫第一弯道，第三、第四分界线之间的弯道叫第二弯道。
5．直段和直道直段是第一、第二弯道之间的两段直跑道。
直道包括直段和直段两端的延长段，称为直道。
6．跑道宽和分道宽跑道宽是指跑道内、外突沿之间的宽度，也称跑道总宽。
分道宽是指每一条跑道的宽度，即从内侧分道线的外沿到外侧分道线的外沿之间的宽度。
7．分道线是相邻两条分道之阿的界线。
其宽度为5厘米，包括在内侧分道的宽度之内，即第一、二道之间的5厘米宽的分道线，包括在第一道的分道宽度之内。
田径场地画法
起点前伸数的计算公式为： 起点前伸数 = 某外道弯道长—第一道弯道长 简化公式为： 起点前伸数=2π[r+(n-1)d+0.20]- 2π（r＋0.30）
=2π［（n—l）d—0.10］ 由简化公式 2π[(n-1)d-0.10]中可看出，半圆式场地 外圈各道起点前伸数与场地半径（r）和周长无关系， 而与分道宽的大小有关。换言之，只要属于半圆式田 径场，无论场地的半径和第一道周长是多少，只要分 道宽相同，它们外圈各道的起点前伸数完全相同。分 道越宽，其前伸数就越越大。
=140-2（l＋6 ×1.22＋26） =71.36（米）
（5）计算第一道计算线长（周长S）： S =两个弯道长+两个直段长 = 165.2+ 71.36 × 2 = 307.97（米）
经初步计算，按预定方案可修建一个307.97米的 半圆式田径场。
（6）调整跑道周长：为方便使用，应将跑道 周长调整为整数。调整跑道周长有两种方法： 一是调整原设计的半径，二是调整原设计的 直段长。一般多采用调整直段长的方法，即 将多出的 7.97米，分别从两个直段上减去 （7.97÷2＝3.98）。经调整的一个直段长为 71.36-3.98 ＝ 67.38（米）
员实际是在这条未画出来的线上跑进，所以 也称实跑线。
（二）田径场地的布局 田径场地的布局要合理和科学，对跳跃和
投掷场地要充分利用跑道以外的空地（图2） 。在布局时注意以下几方面：
1．要符合田径竞赛规则的规定； 2．要有利于运动员技术水平的发挥和公平 竞争； 3．尽量减少径赛与田赛项目及田赛项目与 田赛项目之间的相互干扰； 4．要确保使用安全； 5．有利于使用和保养。
例：计算分道宽 1.22米，半径 36米的400米半第六道运动员的抢道切入差。已知 AB＝AC＝DE=直段长=85.96（米）,求抢道切人差CE。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章400米环形塑胶跑道田径场4×100米接力赛的画法400米环形塑胶跑道田径场4×100米接力赛跑的起跑线和各接力区的位置与画法，400米环形塑胶跑道田径场4×100米接力赛跑全程分道跑进，所以各分道起跑线的位置和画法和400米赛跑的相同。
4×100米接力赛跑时，每条分道上要画三个接力区。
规则规定：每个接力区的长度为20米。
在各个接力区后10米处再画一条“预跑”线，表示接棒运动员可从这条线内起跑，但是传、接棒必须在20米的接力区内进行和完成。
各接力区位置的分布情况如下o第一接力区在第二分界线附近，第二接力区在第三分界线附近，第三接力区在第四分界线向后的地方。
从起跑线至第一接力区“预跑”线为80米，从第一接力区的“项跑”线至第一接力区后沿为10米；从第一接力区前沿至第二接力区“须跑”线为70米；从第二接力区“顶跑”线至第二接力区后沿为10米(第一道的第二接力区“预跑”线至第三分界线的距离为20米分界线至第二接力区前沿为10米)，从第二接力区前沿至第三接力区“预跑”线的距离为70米，从第三接力区“预跑”线至第三接力区后沿为10米，至第四分界线的距离为34．04米；从第三接力区前沿至第四分界线距离为4．04米，至终点线90米。
图28是标准400米环形塑胶跑道田径场(分道宽1．25米)上4×l00米接力赛跑各接力区的位置和有关距离的示意图。
上一页：400米标准塑胶跑道田径场10000米赛跑的画法下一页：400米环形塑胶跑道田径场4×200、4×400米接力赛跑位置与画法4*100米接力起跑为400米起跑线，首先在跑道上计算出100米，200米，300米分道起跑线位置，在起跑线的前后各10米画出前后沿，在4*200米，4*400米接力为第一圈和第二圈的第一弯道末端抢道标志线前为完全分道跑。
在4*200米，4*400米接力起跑线为（400米起跑线+800米起跑线），在4*200米，接力第1接力区中线为（800米起跑线+200米起跑），接力区为前后各10米在4*200米第2接力区和4*400米第1接力区中线为800米起跑线，前后各10米为接力区，在4*200米第3接力区同4*100米第2接力区的第1道同。
在4*400米接力第2，3接力区为平行终点线的前后10米。
400米跨栏为起跑同400米起跑，第1栏距起点45米，第2栏开始栏与栏间距为35米，第10栏距终点线距离为40米。
200米跨栏为起跑同200米起跑，第1栏距起点16米，第2栏开始栏与栏间距为19米，第10栏距终点线距离为13米。
（四）抢道标志线的画法在标准半圆式田径场举行正规比赛时，800米跑和4×400米接力跑都是先分道跑，后并道跑。
运动员必须先分道后切入。
画法是：以直段长为半径，在第二直、曲段分界线处画弧与跑道内、外突沿相交，然后以此线为后沿画5厘米宽的白灰线便是抢道标志线。
（五）接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点，然后在第2、3、4棒起点的前、后10米处各画5厘米宽的白灰线构成接力区。
接力区为20米，前面的线叫接力区前沿，后面的线叫接力区后沿。
线包括在接力区内。
4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线，预跑线宽5厘米，不包括在10米预跑区内。
运动场地划线、场地检测标准一、合成材料面层田径场场地概况问题场地田径场场地的基本术语• 1. 终点（终点线第一曲直段）• 2. 第一弯道（南弯道）• 3. 第一弯道半圆（南半圆）• 4. 第二曲直段• 5. 非终点直段• 6. 第三曲直段•7. 第二弯道（北弯道）•8. 第二半圆（北半圆）•9. 第四曲直段•10. 终点直段•11. 直道（直段）•12. 内突沿•13. 外突沿•14. 跑进方向（前、后）•15. 道宽（分道宽）16. 起跑线（梯形起跑线、弧形起跑线、分组起跑线）•17. 跑道（助跑道）•18. 建筑半径（计算半径）二、合成材料面层田径场体育工艺的设计与建造一、合成材料面层田径场简介：（一）田径场的分类：1.按形状分类(1)直跑道`(2)四角式跑道(3)双曲率跑道(4)标准半圆式跑(5)扇形跑道(6)不规则跑道2．按原材料分类(1)草地面层跑道①人工天然草草地面层跑道②人造草草地面层跑道(2)非合成材料面层跑道①火山灰面层跑道②煤渣面层跑道③砖渣面层跑道(3) 合成材料面层跑道①工厂预制型（卷材）面层跑道发泡橡胶在工厂由压延机通过滚动和橡胶硫化加工而成②现场浇铸型面层跑道a.聚氨酯混合型b.聚氨酯复合型c.聚氨酯混合型印花面层d.聚氨酯混合型拉毛面层e.透气型f. EPDM摊铺型以上几种作球类运动的场地时，作成光面或防滑面层。
另外球类运动的场地也可作成丙稀酸面层、硅PV面层和pvc（橡胶）面层。
3. 按技术要求分类(1)400米标准跑道400米标准跑道的主要标准①“400米标准跑道应由两个平行的直道和两个半径相等的弯弯道组成”《田径竞赛规则2008》第160条第1款②“大多数适宜的400米椭圆跑道被建成弯道半径为35.00m到38.00m之间，最好的是36.50m。
现在，国际田联建议所有新造的跑道应该按后者的规定建造，并被称之为‘400米标准跑道”《田径场地设施标准手册2008》２.2③“必需执行28个点的控制测量并记录读数。
偏差的平均值必须不超过 +0.04m，也不能小于0.00m”《田径场地设施标准手册2008》2.2.1.4“承认200米或200米以上任何项目的记录时，创记录所用跑道的周长不得超过402.30m(440yd)”《田径竞赛规则2008》第260条第18款（2）④“跑道的左右倾斜度最大不得超过1：100，在跑进方向上的向下倾斜度不得超过1：1000”《田径竞赛规则2008》第160条第6款⑤“所有的分道宽为1.22m(± 0.01m)。
400米标准跑道有8道、6道或不常见的4道。
”《田径场地设施标准手册2008》2.2.1.1 (2) 200米室内标准跑道200米室内标准跑道的主要标准①标准跑道的周长应选择200.00m。
它应由两个平行的水平直道和两个半径相等的弯道组成，弯道可以呈斜坡状。
”《田径竞赛规则2008》第213条第1款②“最适宜的200米椭圆形跑道以弯道半径为15.00m—19.00m为宜，取平均值“17.50m国际田联建议以最新的说明建设未来所有的跑道，并称之为‘200米室200 米标准室内跑道”《田径场地设施标准手册2008》8.1.1. 3“200 米标准室内跑道（图 8.2.1.1a）包括两个半圆，其突沿半径为17.200米，和两个 9.474长的过渡区连接，逐渐进入长35.688 米的二条直道（表8.2.1.1.a）。
这样就会形成一个椭圆区，使跑道内的比赛场地有足够的空间容纳短跑内场跑道，并可放置跳高和推铅球设施。
《田径场地设施标准手册2008》8.2.1.1③“应该执行25 个控制点的测量并记录下读数，总的尺寸误差不能大于 0.04 米，或小于0.00米（图8.2.1.2a，表 8.2.1.2）”。
《田径场地设施标准手册2008》 8.2.1.2④“白线或突沿的内沿在最大倾斜度为1：1000的跑道的各个位置均应保持在同一小平面上”。
《田径竞赛规则2008》第213条第1款⑤“直道分道至少6条，至多8条，每条1.22m宽（±0.01m），椭圆形跑道至少4条至多6条”。
《田径场地设施标准手册2008》8.1.1.2“弯道上的分道至少应有4条，至多有6条。
各分道宽度应相同，分道宽最小为0.90m，最大为 1.10m，”《田径竞赛规则2008》第213条第2款⑥“标准椭圆形跑道至少不短于200.00m(+0.04m)”。
《田径场地设施标准手册2008>8.11.3“承认200米或200米以上项目的纪录时,创纪录所用跑道的周长不得超过 201.20m(220)”《田径竞赛规则2008》第260条第21款（2）（3）非标准跑道①周长为400.00m,但达不到上述400米标准跑道要求的400米跑道②周长少于400.00m的室外跑道。
③周长为200.00m,但达不到上述200米室内标准跑道要求的室内200米跑道。
④周长大于或小于200.00m的室内跑道。
4.按使用功能分类（1）一类场地半径为36.50m，分道宽为1.22m，分道数为8条分道、6条分道或不常见的4条分道，并且能举行所有的田径项目比赛的400米田径场。
（注：重大的全国比赛还必需在比赛场地旁有相同合成材料面层的练习场地，并设有通道与主场地连通）（2）二类场地半径为36.50m，分道宽为1.22m ，分道数为8条分道、6条分道或不常见的4条分道，只能举行部分田径项目比赛的400米田径场。
（3）三类场地半径不为36.50m的400米田径场和周长小于400.00m 的田径场。
（注：国际田联的分类还有四类和五类场地）(二)合成材料面层田径场设计和计算与建筑设计和计算的不同点1.不以建筑规范为准，而以竞赛规则为准“局部加厚区为18-25mm。
”《中华人民共和国行业标准体育建筑设计规范JGJ31-2003 265-2003》表5.2.3“跳高、三级跳运、撑竿跳高、掷标枪加厚区厚为20mm，障碍水池加厚区为25mm。
”《田径场地设施标准手册2008》表3.1.2.2“允许纵向局部坡度略大于0.1%，但起点与终点之间的纵向坡度不应大于0.1%。
”《中华人民共和国行业标准体育建筑设计规范JGJ31-2003 265-2003》表5.2.3“跑道的左右倾斜度最大不得超过1:100，在跑进方向上的向下倾斜度不得超过1:1000。
”《田径竞赛规则2008》第160条第6款2.建筑用数据与计算用数据有的地方不同(1)在跑道的修筑中，如用36.50m的半径修建内突沿，内突沿宽为0.05m，建筑是以36.50m取中，一边0.025m，而体育规则要求以36.50m为准，内突沿的宽度0.05m包括在半径中。
(2)田径场的修建分为建筑半径和计算半径，R=36.50m（包括内突沿）为建筑半径； R=36.80m（修筑内突沿）为计算半径。
如不修筑内突沿只加0.20m。
(3)体育场地的线段是以规则为准。
如篮球场的4条边线在规定的尺寸外；而足球场的边线则是包括在规定的尺寸内。
3.煤渣跑道改建成合成材料面层跑道的设计与计算的特殊性(1)煤渣跑道修筑时必需修建内突沿，合成材料面层400米标准跑道也必需修建内突沿，合成材料面层不标准跑道一般不修筑内突沿，如不修筑内突沿，煤渣跑道改建为合成材料面层跑道设计时，其建筑半径应增加 0.10m。
