硬件电路设计具体详解
硬件设计快速入门知识点
硬件设计快速入门知识点硬件设计是指通过电子电路和电子元件搭建数字电路、模拟电路、微处理器系统等，以实现特定功能的过程。
对于初学者来说，快速了解硬件设计的基本知识点将有助于他们更好地理解和应用于实际项目中。
本文将介绍一些硬件设计的快速入门知识点，帮助读者对硬件设计有一个基本的了解。
一、数字电路设计基础知识1. 逻辑门逻辑门是数字电路中最基本的组成元件，常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
它们通过接收输入信号并根据特定的逻辑关系输出相应的结果。
2. 布尔代数硬件设计需要借助布尔代数，布尔代数用于描述逻辑关系，通过对逻辑表达式的运算得到最终的逻辑结果。
常用的布尔运算符有与、或、非、异或等。
3. 时序电路时序电路是指根据时钟信号来控制数字电路的工作状态。
常见的时序电路设计包括寄存器、计数器、时钟分频器等。
二、模拟电路设计基础知识1. 基本电路元件模拟电路设计需要了解一些基本的电路元件，如电阻、电容、电感等，以及它们在电路中的作用。
此外，还需要了解电源、信号发生器、示波器等仪器设备的基本知识。
2. 放大电路放大电路是模拟电路设计中常见的一种电路，通过增强输入信号的幅度来实现信号的放大。
常用的放大电路有共射放大电路、共基放大电路、共集放大电路等。
3. 滤波电路滤波电路用于将输入信号中的某些频率分量滤除或增强，以得到所需的信号。
常见的滤波电路有低通滤波器、高通滤波器、带通滤波器等。
三、微处理器系统设计基础知识1. 微处理器架构微处理器是硬件设计中常见的一种设备，它是计算机系统的核心部分，负责执行各种指令并进行数据处理。
了解微处理器的基本结构和指令集架构对于设计有效的微处理器系统至关重要。
2. 总线和接口总线和接口用于连接微处理器和其他外部设备，以实现数据和信号的传输。
熟悉常见的总线标准和接口规范，如PCI、USB、RS232等，可以帮助设计出更加稳定和兼容性强的系统。
实验报告硬件电路设计
实验报告硬件电路设计一、引言本实验旨在通过设计硬件电路来实现特定功能，并验证电路设计的正确性和可行性。
本实验选择了某款电子产品的核心功能进行设计与实现。
二、设计原理本实验设计的硬件电路包括输入接口、中央处理器、输出接口等多个模块，其工作原理如下：1. 输入接口：负责接收用户输入的指令或数据，例如按钮、触摸屏等。
2. 中央处理器：接收输入接口传入的指令或数据，根据预设的算法进行计算、逻辑判断等操作，将计算结果保存到存储器中，并控制输出接口的工作状态。
3. 存储器：用于存放中央处理器计算的结果以及其他需要保存的数据。
4. 输出接口：负责将存储器中的数据进行输出，例如显示屏、声音输出器等。
三、设计步骤1. 根据电子产品的需求和功能，确定硬件电路的整体架构和模块划分。
2. 选择合适的元器件，例如电阻、电容、晶体管等，并进行元器件的布线和连线设计。
3. 按照设计的电路原理图，进行电路板的布局设计，确保各个元器件的位置合理，以及连线的长度、走向等因素。
4. 制作电路板原型，喷锡、焊接元器件，并进行连接测试。
5. 调试并修改电路设计中的问题，确保硬件电路的正确和可靠性。
6. 验证设计的电路是否满足预期功能，检查电路的功耗、稳定性等指标，以及其与其他系统的兼容性。
7. 进行电路板的大规模生产，并进行质检，保证产品的质量和可靠性。
四、实验结果经过多次调试和修改，本实验设计的硬件电路稳定运行，成功实现了特定功能。
根据测试结果显示，电路运行良好，没有出现异常情况。
同时，电路设计满足了产品的要求，功能达到预期。
五、总结与展望本实验通过设计硬件电路，成功实现了特定功能，并验证了电路设计的正确性和可行性。
电路设计经过多次调试和修改，达到了预期效果。
然而，仍有一些改进的空间，如进一步优化电路的功耗、增加系统的稳定性等。
在未来的研究中，可以考虑使用更先进的元器件，提升电路的性能，以及进一步优化电路布局，减小电路的体积。
六、参考文献1. 电路设计与实践，XXX，XXX出版社，XXXX年。
硬件电路设计步骤及方法、工作原理、电路板调试方法
硬件电路设计步骤及方法、工作原理、电路板调试方法一、总则在学习电路设计的时候，不知道你是否有这样的困扰：明明自己学了很多硬件电路理论，也做过了一些基础操作实践，但还是无法设计出自己理想的电路。
归根结底，我们缺少的是硬件电路设计的思路，以及项目实战经验。
设计一款硬件电路，要熟悉元器件的基础理论，比如元器件原理、选型及使用，学会绘制原理图，并通过软件完成PCB设计，熟练掌握工具的技巧使用，学会如何优化及调试电路等。
要如何完整地设计一套硬件电路设计，下面为大家分享几点经验：二、总体思路设计硬件电路，大的框架和架构要搞清楚，但要做到这一点还真不容易。
有些大框架也许自己的老板、老师已经想好，自己只是把思路具体实现；但也有些要自己设计框架的，那就要搞清楚要实现什么功能，然后找找有否能实现同样或相似功能的参考电路板(要懂得尽量利用他人的成果，越是有经验的工程师越会懂得借鉴他人的成果)。
三、理解电路如果你找到了的参考设计，那么恭喜你，你可以节约很多时间了(包括前期设计和后期调试)。
马上就copy？NO，还是先看懂理解了再说，一方面能提高我们的电路理解能力，而且能避免设计中的错误。
四、找到参考设计在开始做硬件设计前，根据自己的项目需求，可以去找能够满足硬件功能设计的，有很多相关的参考设计。
没有找到？也没关系，先确定大IC芯片，找datasheet，看其关键参数是否符合自己的要求，哪些才是自己需要的关键参数，以及能否看懂这些关键参数，都是硬件工程师的能力的体现，这也需要长期地慢慢地积累。
这期间，要善于提问，因为自己不懂的东西，别人往往一句话就能点醒你，尤其是硬件设计。
五、硬件电路设计的三个部分：原理图、PCB和物料清单（BOM）表。
原理图设计，其实就是将前面的思路转化为电路原理图，它很像我们教科书上的电路图。
pcb涉及到实际的电路板，它根据原理图转化而来的网表(网表是沟通原理图和pcb之间的桥梁)，而将具体的元器件的封装放置(布局)在电路板上，然后根据飞线(也叫预拉线)连接其电信号(布线)。
计算机硬件与电路设计的基本原理

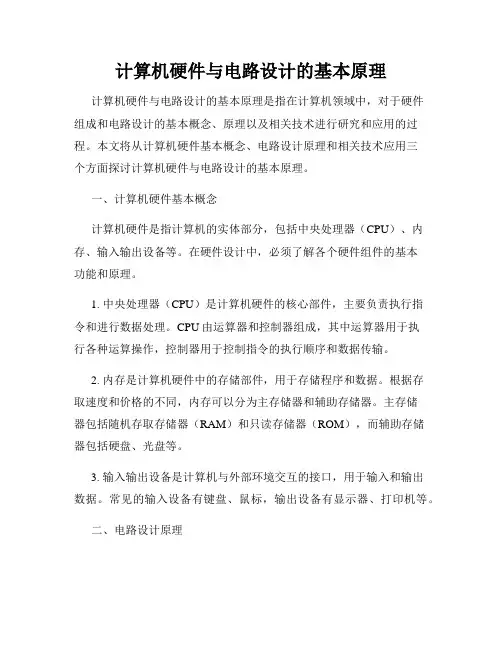

计算机硬件与电路设计的基本原理计算机硬件与电路设计的基本原理是指在计算机领域中，对于硬件组成和电路设计的基本概念、原理以及相关技术进行研究和应用的过程。
本文将从计算机硬件基本概念、电路设计原理和相关技术应用三个方面探讨计算机硬件与电路设计的基本原理。
一、计算机硬件基本概念计算机硬件是指计算机的实体部分，包括中央处理器（CPU）、内存、输入输出设备等。
在硬件设计中，必须了解各个硬件组件的基本功能和原理。
1. 中央处理器（CPU）是计算机硬件的核心部件，主要负责执行指令和进行数据处理。
CPU由运算器和控制器组成，其中运算器用于执行各种运算操作，控制器用于控制指令的执行顺序和数据传输。
2. 内存是计算机硬件中的存储部件，用于存储程序和数据。
根据存取速度和价格的不同，内存可以分为主存储器和辅助存储器。
主存储器包括随机存取存储器（RAM）和只读存储器（ROM），而辅助存储器包括硬盘、光盘等。
3. 输入输出设备是计算机与外部环境交互的接口，用于输入和输出数据。
常见的输入设备有键盘、鼠标，输出设备有显示器、打印机等。
二、电路设计原理电路设计原理是指在计算机硬件设计中，根据电子学原理和逻辑门电路的基本原理，实现计算机硬件电路的设计。
以下是常用的电路设计原理：1. 逻辑门电路是计算机电路的基础。
逻辑门电路包括与门、或门、非门等。
通过逻辑门的组合和连接，可以实现各种逻辑功能。
2. 时钟信号是计算机中非常重要的电路设计原理。
时钟信号用于同步各个部件的工作，确保计算机的稳定性和正确性。
3. 数字电路设计原理是指在计算机硬件设计中，使用数字信号进行数据的存储和传输。
数字电路设计原理包括编码器、解码器、触发器、寄存器等。
三、相关技术应用在计算机硬件与电路设计中，常用的相关技术包括集成电路设计、电路仿真和设计工具的应用。
1. 集成电路设计是指将多个电子元件（如晶体管、电阻等）集成在一块芯片上，形成功能强大的电路。
集成电路设计可以提高计算机硬件的集成度和性能。
硬件电路设计基础知识

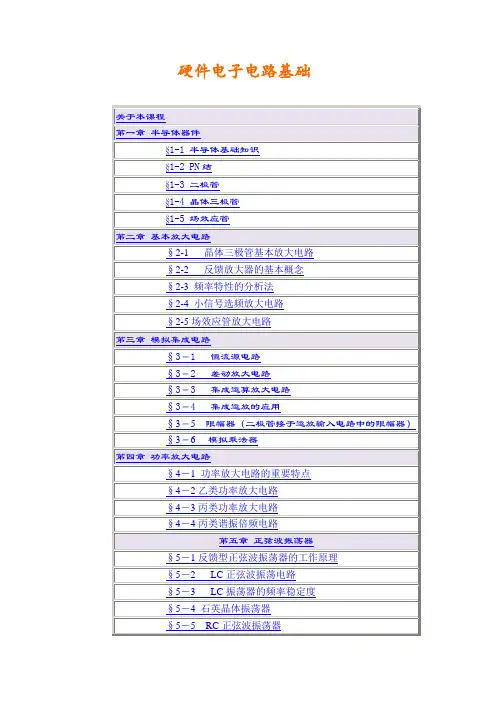

硬件电子电路基础第一章半导体器件§1-1 半导体基础知识一、什么是半导体半导体就是导电能力介于导体和绝缘体之间的物质。
（导电能力即电导率）（如：硅Si 锗Ge等＋4价元素以及化合物）二、半导体的导电特性本征半导体――纯净、晶体结构完整的半导体称为本征半导体。
硅和锗的共价键结构。
（略）1、半导体的导电率会在外界因素作用下发生变化•掺杂──管子•温度──热敏元件•光照──光敏元件等2、半导体中的两种载流子──自由电子和空穴•自由电子──受束缚的电子（－）•空穴──电子跳走以后留下的坑（＋）三、杂质半导体──N型、P型（前讲）掺杂可以显著地改变半导体的导电特性，从而制造出杂质半导体。
•N型半导体（自由电子多）掺杂为＋5价元素。
如：磷；砷P──＋5价使自由电子大大增长原理：Si──＋4价P与Si形成共价键后多余了一个电子。
载流子组成：o本征激发的空穴和自由电子──数量少。
o掺杂后由P提供的自由电子──数量多。
o空穴──少子o自由电子──多子•P型半导体（空穴多）掺杂为＋3价元素。
如：硼；铝使空穴大大增长原理：Si──＋4价B与Si形成共价键后多余了一个空穴。
B──＋3价载流子组成：o本征激发的空穴和自由电子──数量少。
o掺杂后由B提供的空穴──数量多。
o空穴──多子o自由电子──少子结论：N型半导体中的多数载流子为自由电子；P型半导体中的多数载流子为空穴。
§1-2 PN结一、PN结的基本原理1、什么是PN结将一块P型半导体和一块N型半导体紧密第结合在一起时，交界面两侧的那部分区域。
2、PN结的结构分界面上的情况：P区：空穴多N区：自由电子多扩散运动：多的往少的那去，并被复合掉。
留下了正、负离子。
（正、负离子不能移动）留下了一个正、负离子区──耗尽区。
由正、负离子区形成了一个内建电场（即势垒高度）。
方向：N--> P大小：与材料和温度有关。
（很小，约零点几伏）漂移运动：由于内建电场的吸引，个别少数载流子受电场力的作用与多子运动方向相反作运动。
硬件设计知识点

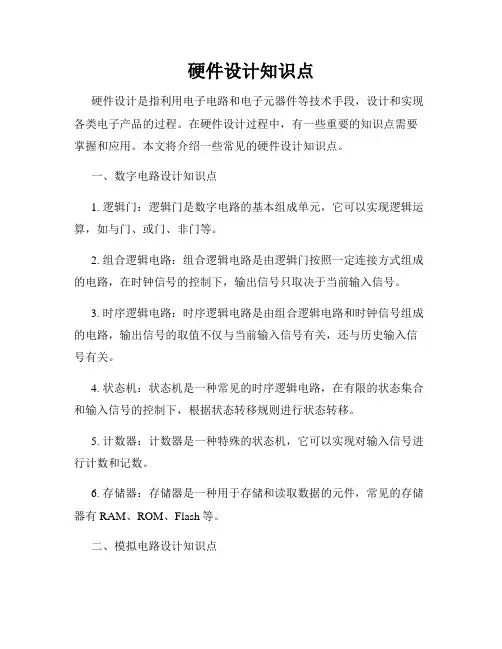

硬件设计知识点硬件设计是指利用电子电路和电子元器件等技术手段，设计和实现各类电子产品的过程。
在硬件设计过程中，有一些重要的知识点需要掌握和应用。
本文将介绍一些常见的硬件设计知识点。
一、数字电路设计知识点1. 逻辑门：逻辑门是数字电路的基本组成单元，它可以实现逻辑运算，如与门、或门、非门等。
2. 组合逻辑电路：组合逻辑电路是由逻辑门按照一定连接方式组成的电路，在时钟信号的控制下，输出信号只取决于当前输入信号。
3. 时序逻辑电路：时序逻辑电路是由组合逻辑电路和时钟信号组成的电路，输出信号的取值不仅与当前输入信号有关，还与历史输入信号有关。
4. 状态机：状态机是一种常见的时序逻辑电路，在有限的状态集合和输入信号的控制下，根据状态转移规则进行状态转移。
5. 计数器：计数器是一种特殊的状态机，它可以实现对输入信号进行计数和记数。
6. 存储器：存储器是一种用于存储和读取数据的元件，常见的存储器有RAM、ROM、Flash等。
二、模拟电路设计知识点1. 信号放大器：信号放大器可以将输入信号增强，常见的信号放大器有运算放大器、差分放大器等。
2. 滤波器：滤波器可以对输入信号进行滤波处理，分为低通滤波器、高通滤波器、带通滤波器等。
3. 信号源：信号源可以产生特定的信号源波形，如正弦波、方波、脉冲波等。
4. 模拟开关：模拟开关可以实现对模拟信号的开关控制，常见的模拟开关有电子开关、继电器等。
5. 调制解调器：调制解调器可以实现信号的调制和解调，常见的调制解调器有调幅调制器、调频调制器等。
三、电源设计知识点1. 直流电源：直流电源是一种提供恒定电压或电流输出的电源，常见的直流电源有线性电源和开关电源。
2. 交流电源：交流电源是一种提供交流电压或电流输出的电源，常见的交流电源有变压器和稳压器等。
3. 电源滤波：电源滤波是为了减小电源输出的交流纹波而进行的滤波处理，常见的滤波电路有电容滤波、电感滤波等。
4. 电源管理：电源管理是指对电源进行管理和控制，包括电源开关、过载保护、电源检测等功能。
硬件电路设计教程
硬件电路设计教程硬件电路设计是指将数字电路或模拟电路设计成硬件电路的过程。
它是一门涉及电子器件、电路、信号处理等知识的学科，是计算机科学与工程中不可或缺的一部分。
下面将简要介绍硬件电路设计的基本流程和注意事项。
硬件电路设计的基本流程包括需求分析、电路设计、仿真验证和布局布线。
首先，需求分析是要明确设计的目标和要求，包括设计的功能、性能、功耗等方面。
在电路设计阶段，根据需求设计电路的拓扑结构和逻辑功能，并选择合适的器件和元件进行连接。
接着，通过仿真验证可以对设计的电路进行数学模型的验证，以确保电路的正确性和稳定性。
最后，布局布线是将电路设计转化为实际的物理电路，包括电路板的布局和导线的布线。
布局布线过程需要考虑各个元件之间的连接关系和信号传输的最短路径，以减少信号的干扰和损耗。
在硬件电路设计中需要注意几点。
首先，要合理选择电路拓扑结构和元件，以满足设计的需求。
例如，对于数字电路，常见的拓扑结构有combinational电路和sequential电路，需选择适合的器件进行连接。
其次，要进行仿真验证，通过使用软件进行仿真，可以验证电路的正确性，发现潜在的问题和不足之处。
再次，要注意电路功耗的控制，合理优化电路设计，以降低功耗和提高效率。
此外，要重视电路板的布局布线，合理安排元件的位置和导线的布线方式，以减少信号的传输损耗和干扰。
总结而言，硬件电路设计是一门重要的学科，在计算机科学与工程领域中有广泛的应用。
通过需求分析、电路设计、仿真验证和布局布线等流程，可以设计出符合需求的硬件电路。
在设计过程中，需要合理选择拓扑结构和元件，进行仿真验证，并注意功耗控制和布局布线，以确保电路的正确性和稳定性。
硬件电路的原理图与PCB版图设计
通过波峰焊接机，将PCB浸入熔融的焊料中，实现元件焊接。
回流焊接
通过高温加热熔融焊料，使焊料流动并附着在PCB和元件上，实 现焊接。
PCB的测试与调试
测试
01
使用测试设备对PCB上的电路进行测试，确保电路功能正常。
调试
02
通过调试设备对PCB上的电路进行调试，解决电路中存在的问
题。
故障排除
仿真测试
通过仿真软件对电路进行功能 和性能测试，确保电路的正确 性。
文档编写
编写硬件电路设计文档，记录 电路的设计思路、元件清单、
测试结果等信息。
02
原理图设计
原理图设计工具介绍
Eagle
是一款功能强大的电路板设计软 件，支持原理图和PCB版图设计，
广泛应用于电子设计领域。
Altium Designer
是一款综合的电路板设计软件， 支持原理图和PCB版图设计，具有 丰富的库资源和强大的电路仿真功 能。
Circuit Maker
是一款开源的电路设计软件，支持 原理图和PCB版图设计，适合初学 者使用。
元器件的选择与布局
元器件的选择
根据电路需求选择合适的元器件型 号和规格，确保元器件的兼容性和可 靠性。
在此添加您的文本16字
•·
在此添加您的文本16字
1. DSP芯片选择：选择具有适当数字信号处理能力和音频 接口的DSP芯片。
在此添加您的文本16字
2. 音频编解码算法实现：在DSP上实现音频编解码算法， 如MP3、AAC等。
在此添加您的文本16字
3. 音频接口设计：设计适当的音频输入输出接口，如模 拟麦克风输入、立体声音频输出等。
防腐蚀设计
选用耐腐蚀的表面处理工 艺，如镀金、喷锡等，提 高PCB的耐久性。
硬件电路设计具体详解
2 系统方案设计2.1 数字示波器的工作原理图2.1 数字示波器显示原理数字示波器的工作原理可以用图2.1来描述，当输入被测信号从无源探头进入到数字示波器，首先通过的是示波器的信号调理模块，由于后续的A/D 模数转换器对其测量电压有一个规定的量程范围，所以，示波器的信号调理模块就是负责对输入信号的预先处理，通过放大器放大或者通过衰减网络衰减到一定合适的幅度，然后才进入A/D转换器。
在这一阶段，微控制器可设置放大和衰减的倍数来让用户选择调整信号的幅度和位置范围。
在A/D采样模块阶段，信号实时在离散点采样，采样位置的信号电压转换为数字值，而这些数字值成为采样点。
该处理过程称为信号数字化。
A/D 采样的采样时钟决定了ADC采样的频度。
该速率被称为采样速率，表示为样值每秒（S/s）。
A/D模数转换器最终将输入信号转换为二进制数据，传送给捕获存储区。
因为处理器的速度跟不上高速A/D 模数转换器的转换速度，所以在两者之间需要添加一个高速缓存，明显，这里捕获存储区就是充当高速缓存的角色。
来自ADC的采样点存储在捕获存储区，叫做波形点。
几个采样点可以组成一个波形点，波形点共同组成一条波形记录，创建一条波形记录的波形点的数量称为记录长度。
捕获存储区内部还应包括一个触发系统，触发系统决定记录的起始和终止点。
被测的模拟信号在显示之前要通过微处理器的处理，微处理器处理信号，包括获取信号的电压峰峰值、有效值、周期、频率、上升时间、相位、延迟、占空比、均方值等信息，然后调整显示运行。
最后，信号通过显示器的显存显示在屏幕上。
2.2 数字示波器的重要技术指标（1）频带宽度当示波器输入不同频率的等幅正弦信号时，屏幕上显示的信号幅度下降3dB 所对应的输入信号上、下限频率之差，称为示波器的频带宽度，单位为MHz 或GHz。
（2）采样速率：采样速率是指单位时间内在不连续的时间点上获取模拟输入量并进行量化的次数，也称数字化速率，单位用Sa/s（Sampling/s ）表示。
硬件电路设计
元器件的选型是原理图设计过程中的一个重要环节。元器件是否合理、优质选用，将直接影响整个硬件电路 的性能和可靠性，也关系到产品后期的使用与维护。在选用元器件时，应根据电路功能要求确定元器件的关键参 数，图表中给出了常用元器件选型时需要的参数，此外还应考虑元器件工作的可靠性、成本、供货周期等因素。
在确定好元器件型号后，就可使用EDA工具软件绘制电路原理图。在绘制过程中应该注意以下问题： （1）对于初次使用的元器件，一定要查看元器件手册，弄清楚其关键参数、封装、推荐电路等。 （2）尽量使用或借鉴成熟电路，对于不成熟电路要多测试。 （3）按照信号流向绘制原理图。对于复杂电路，可根据功能模块分多张sheet绘制，并给出必要的文字说明。 （4）络名称的命名尽量遵循信号的含义，以增加原理图的可读性。 （5）综合考虑PCB性能和加工的效率选择电路加工流程。因为少一个工艺流程，可以有效缩短硬件电路的加 工时间。加工工艺的优选顺序为：元器件面单面贴装﹥元器件面贴、插混装﹥双面贴装﹥元器件面贴插混装、焊 接面贴装。 （6）原理图绘制完成后要编译。这样可以检查出很多问题，如缺少络标号、信号源属性错误等。 （7）在原理图编译通过后，需要生成络表。这是原理图到PCB的一个必要环节，如果原理图存在错误，络表 是无法成功导入PCB中的。
简介
随着集成电路设计与制造技术的不断发展，电路系统的功能越来越强大，组成却越来越简单，软件设计的重 要性逐渐提高，但硬件电路设计的重要性不容忽视。软件设计得再完美，若硬件电路设计不合理，系统的性能将 大打折扣，严重时甚至不能正常工作。硬件电路的设计一般分为设计需求分析、原理图设计、PCB设计、工艺文 件处理等几个阶段。
（1）布线的位置。布线应尽量走在焊接面；模拟部分和数字部分的地和电源应分开布线；大电流、高电压信 号与小信号之间应注意隔离；尽量少用过孔、跳线；布线也应留有足够的工艺边。
硬件设计知识点总结
硬件设计知识点总结硬件设计是一种关于电子系统硬件部分的设计过程，涵盖了电路设计、电路仿真、PCB设计、硬件调试等方面的技术知识。
在本文中，将对硬件设计过程中的几个关键知识点进行总结和介绍。
一、电路设计1.1 电路设计基础电路设计基础包括电子元器件的基本参数、电路定律（如欧姆定律、基尔霍夫定律等）、电路保护元器件的选择等内容。
在电路设计过程中，需要根据需要选择合适的元器件，并且合理布局电路板，以确保电路的正常运行和稳定性。
1.2 模拟电路设计模拟电路设计主要涉及信号放大、滤波、放大器设计等内容。
在模拟电路设计中，需要考虑信号的失真、噪声、稳定性等问题，并且根据需要选择适当的放大元件和电路结构。
1.3 数字电路设计数字电路设计主要涉及逻辑门、触发器、计数器等数字元件的设计和组合。
在数字电路设计中，需要注意时序问题、布线问题以及逻辑门电路的设计和调试等。
二、电路仿真电路仿真是通过使用电路仿真软件，对设计的电路进行数值模拟和测试。
通过电路仿真可以提前发现电路中存在的问题，并调整电路参数，以提高电路性能。
常用的电路仿真软件有Multisim、PSPICE等。
三、PCB设计PCB设计是将电路设计图转化为PCB布局图的过程。
在PCB设计中，需要考虑电路板的层次结构、布局规则、功耗分布等因素，并根据需要选择适当的布线方式和元器件安装方式。
四、硬件调试硬件调试是指在电路完成制作之后，对电路进行功能测试和故障排除的过程。
在硬件调试中，需要使用示波器、逻辑分析仪等工具对电路进行信号和电气参数的测试和分析，以确保电路的正常工作。
总结：硬件设计是电子系统设计中重要的一环，它涵盖了电路设计、电路仿真、PCB设计、硬件调试等多个方面的知识点。
在硬件设计过程中，需要掌握电路设计的基础知识，了解模拟电路设计和数字电路设计的方法，熟悉电路仿真软件的使用，掌握PCB设计技术，以及具备硬件调试的能力。
通过不断学习和实践，提高硬件设计水平，可以设计出稳定性强、性能优越的电子系统。
服务器硬件电路设计
服务器硬件电路设计服务器硬件电路设计是构建一个高效、可靠的服务器系统的关键步骤。
在设计这样的电路时，需要考虑诸多因素，如性能、可扩展性、数据安全性和节能等。
首先，一个好的服务器硬件电路设计应该有强大的性能。
服务器系统需要处理大量的请求和数据，因此其硬件电路需要具备高速处理能力。
这包括选择适当的中央处理器（CPU）和图形处理器（GPU）等等。
同时，内存容量和带宽也需要满足服务器运行的需求，以确保高效的数据处理和传输。
其次，可扩展性是一个必须考虑的因素。
随着业务的增长，服务器系统需要能够支持更多的用户和应用。
因此，在硬件电路设计中，需要留有良好的扩展性空间，以方便在未来进行硬件升级和扩容。
这可能包括考虑支持更多的存储设备、扩展PCIe插槽和蓝牙无线模块等。
另外，数据的安全性是服务器系统硬件电路设计的重要考虑因素之一。
服务器通常处理敏感的用户数据和机密信息，因此需要采取有效的安全措施。
这包括为服务器设计硬件加密引擎、支持安全启动功能和数据备份等。
此外，服务器系统的硬件架构应该合理地隔离不同的用户和应用程序，以防止数据泄露和潜在的安全漏洞。
最后，节能也是服务器系统硬件电路设计的一个重要方面。
服务器通常需要长时间运行，因此能源消耗是一个非常重要的问题。
通过优化电源设计和选择高效的节能部件，可以降低服务器系统的能源消耗，减少对环境的负担。
综上所述，服务器硬件电路设计的目标是构建一个高效、可靠、安全和节能的系统。
在设计过程中，需要考虑性能要求、可扩展性、数据安全性和节能等因素。
通过合理的硬件电路设计，可以满足服务器系统日益增长的需求，并提供高效的数据处理和存储能力。
硬件电路设计规范
硬件电路设计规范硬件电路设计规范是指在进行电路设计时需要遵循的一系列准则和标准，旨在确保电路的稳定性、可靠性和性能。
本文将介绍硬件电路设计规范的主要内容，包括电路设计的基本原则、电路元件的选择与布局、信号处理与传输、电路保护与维护等方面。
1. 电路设计的基本原则在进行电路设计时，需要遵循以下基本原则：（1）功能需求明确：明确电路的功能需求，包括输入输出信号的特性、电路的工作频率等。
（2）模块化设计：将电路划分为不同的模块，每个模块负责特定的功能，便于电路的调试和维护。
（3）低功耗设计：采用低功耗的电路设计方法，以减少电路的能耗和热量产生。
（4）抗干扰设计：采取措施降低电路对外界干扰的敏感度，提高电路的抗干扰能力。
2. 电路元件的选择与布局（1）元件选择：根据电路的功能需求，选择合适的电子元件，包括集成电路、电容、电感、晶体管等。
（2）元件布局：合理布局电路元件，避免元件之间的干扰和相互影响，提高电路的稳定性和可靠性。
3. 信号处理与传输（1）信号处理：对输入信号进行滤波、放大、采样等处理，以满足电路的功能需求。
（2）信号传输：采用合适的传输介质和传输方式，确保信号的稳定传输和减少传输误差。
4. 电路保护与维护（1）过压保护：采用过压保护电路，防止电路受到过高的电压损害。
（2）过流保护：采用过流保护电路，防止电路受到过大的电流损害。
（3）温度保护：采用温度保护电路，防止电路因过热而受损。
（4）维护与检修：定期对电路进行检查和维护，确保电路的正常运行和延长电路的使用寿命。
总结：硬件电路设计规范是确保电路稳定性、可靠性和性能的重要准则。
在电路设计过程中，需要遵循基本原则，选择合适的元件并合理布局，进行信号处理与传输，并采取相应的保护与维护措施。
通过遵循硬件电路设计规范，可以提高电路的质量和可靠性，满足电路的功能需求。
fpga硬件电路设计
fpga硬件电路设计
FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，可以自定义电路，并且与ASIC（Application-Specific Integrated Circuit）相比具有更高的灵活性和低成本。
FPGA中包含大量的逻辑门和存储器单元，可以通过编程实现各种
不同的逻辑电路，包括数字信号处理、图像处理、通信协议等。
它可
以被编程和重新配置，使其适应各种应用和需求。
FPGA设计分为硬件和软件两部分。
硬件设计主要是把逻辑电路转
换为FPGA的物理电路实现，包括电路设计、原理图绘制、布局和布线等。
软件设计则是编写在FPGA上执行的程序，通常使用硬件描述语言（HDL）来表示电路。
在硬件电路设计方面，FPGA电路主要由可编程逻辑单元、时钟管
理单元、存储器单元、输入/输出接口和各种外围电路组成。
其中，可
编程逻辑单元包括逻辑门、触发器、多路选择器等，可以按照不同的
逻辑需求配置。
时钟管理单元用于控制时钟信号的产生和分配。
存储
器单元包括片上RAM和ROM，用于存储逻辑和数据信息。
输入/输出接口提供与外部设备连接的方式。
在FPGA硬件电路设计中，需要考虑多个因素，如电路复杂度、数据通路延迟、时序误差等。
同时也要考虑优化设计，以减少功耗和芯片面积。
硬件设计需要使用专业的EDA（Electronic Design Automation）软件进行开发和仿真验证。
在开发过程中，需要进行电路仿真和物理布局验证，以确保设计的正确性和性能。
cjc8974a的硬件电路设计
cjc8974a的硬件电路设计题目: cjc8974a的硬件电路设计摘要：本文针对cjc8974a的硬件电路设计进行分析和解释。
文章分为以下几个部分：简介、电路设计需求、电路设计流程、电路设计步骤、测试和修改以及结论和展望。
一、简介：电路设计是指根据特定需求和参数，设计和实现一套电路系统。
cjc8974a是一款新型硬件设备，需要进行电路设计以满足其功能需求。
本文将详细介绍cjc8974a的电路设计过程。
二、电路设计需求：在进行电路设计之前，需要明确cjc8974a的功能需求。
这包括输入输出接口、芯片功能、电源需求等。
根据这些需求，可以确定电路设计的参数和方向。
三、电路设计流程：电路设计可以分为以下几个步骤：需求分析、选型、原理图设计、PCB设计、样机制作、测试和修改。
每个步骤紧密相连，确保电路设计的顺利进行和最终实现。
四、电路设计步骤：1. 需求分析：明确cjc8974a的功能需求和参数要求，包括输入输出接口、芯片功能、电源需求等。
2. 选型：根据需求分析结果，选择适合的芯片、元件和外围设备。
3. 原理图设计：根据选型结果，使用相应的设计软件进行原理图设计，建立电路的逻辑关系和连接方式。
4. PCB设计：将原理图转化为PCB设计文件，确定电路板布局和元件安装位置。
5. 样机制作：将PCB设计文件转化为实际电路板，并进行元件的焊接和组装。
6. 测试和修改：对样机进行测试，检查电路功能是否符合实际需求，如有问题则进行相应的修改和调整。
五、测试和修改：在进行电路设计的过程中，测试和修改是必不可少的环节。
通过测试，可以验证电路的功能和性能，并对其中存在的问题进行修改和调整。
通过反复测试和修改，最终实现满足cjc8974a需求的电路设计。
六、结论和展望：通过上述的电路设计步骤和测试，成功完成cjc8974a的电路设计。
该电路设计满足其功能需求，并具有稳定性和可靠性。
未来，可以进一步优化电路设计，提升性能和降低功耗，以适应日益发展的技术需求。
计算机硬件设计中的电路原理与设计方法
计算机硬件设计中的电路原理与设计方法随着科技的不断进步，计算机硬件设计在信息时代中扮演着重要的角色。
电路原理与设计方法作为计算机硬件设计的基础，对于计算机系统的性能和稳定性至关重要。
本文将介绍计算机硬件设计中的电路原理与设计方法，并探讨其在实际应用中的重要性和挑战。
一、电路原理的基础概念电路原理是指电子元器件按照一定规则连接形成的电气路径，用来实现特定功能的传输、放大、开关等操作。
在计算机硬件设计中，电路原理的理解和应用对于设计师而言至关重要。
1. 电路的基本元素在电路原理中，电阻、电容和电感是最基本的电路元素。
电阻用于限制电流的通过，电容用于存储电荷，电感用于存储能量。
在计算机硬件设计中，我们需要深入理解这些元素的特性和应用，以便正确选择和使用。
2. 逻辑门电路逻辑门电路是计算机硬件设计中常用的电路形式，用于实现逻辑运算。
常见的逻辑门包括与门、或门和非门等。
通过逻辑门的组合和连接，我们可以实现复杂的逻辑功能，比如加法器、乘法器等。
二、电路设计方法的选择与应用在计算机硬件设计中，选择合适的电路设计方法对于设计师来说至关重要。
下面将介绍几种常见的电路设计方法。
1. 顶层设计方法顶层设计方法是指从整体上进行电路设计，首先确定整体电路的功能和性能要求，然后逐步细化到具体的电路模块和元器件。
这种方法适用于复杂的计算机系统设计，可以有效减少设计中的错误和冗余。
2. 库元器件方法库元器件方法是指使用已有的标准元器件来设计电路。
这种方法适用于常见的电路设计，节省了设计时间和成本。
设计师只需要在现有的库中选择合适的元器件并进行连接即可。
3. 定制元器件方法定制元器件方法是指根据实际需求设计和制造特定的电路元器件。
这种方法适用于特定的应用场景，需要对电路元器件进行深入的研究和开发。
设计师需要根据实际需求进行定制，以满足计算机硬件设计的要求。
三、电路设计中的挑战与解决方法在计算机硬件设计中，电路设计面临着许多挑战。
硬件电路设计.
1．供电系统干扰与抑制 干扰源：电源及输电线路的内阻、分布电容和电感等。 抗干扰措施： 采用交流稳压器、电源低通滤波器、带屏蔽层 的隔离变压器、独立的（或专业的）直流稳压模块，交流引 线应尽量短，主要集成芯片的电源采用去耦电路，增大输入/ 输出滤波电容等措施 。 2．过程通道的干扰与抑制 干扰源：长线传输。单片机应用系统中，从现场信号输出的 开关信号或从传感器输出的微弱模拟信号，经传输线送入单 片机，信号在传输线上传输时，会产生延时、畸变、衰减及 通道干扰。 抗干扰措施： （ 1 ） 采用隔离技术： 光电隔离、变压器隔离、继电器隔离 和布线隔离等。典型的信号隔离是光电隔离。其优点是能有 效地抑制尖峰脉冲及各种噪声干扰，从而使过程通道上的信 噪比大大提高。
（5）地线设计 地线结构大致有保护地、系统地、机壳地（屏蔽地）、 数字地、模拟地等。
在设计时，数字地和模拟地要分开，分别与电源端地线 相连；屏蔽线根据工作频率可采用单点接地或多点接地；保 护地的接地是指接大地。不能把接地线与动力线的零线混淆。 此外，应提高元器件的可靠性，注意各电路之间的电平 匹配，总线驱动能力要符合要求，单片机的空闲端要接地或 接电源，或者定义成输出。室外使用的单片机系统或从室外 架空引入室内的电源线、信号线，要防止雷击，常用的防雷 击器件有：气体放电管，TVS（瞬态电压抑制器）等。
3．程序设计
（1）建立数学模型：描述出各输入变量和各输出变量之间 的数学关系。
（2）绘制程序流程图：以简明直观的方式对任务进行描述。 （3）程序的编制：选择语数据结构、控制算法、存储空间 分配，系统硬件资源的合理分配与使用，子程序的入/ 出口参 数的设臵与传递。 4．软件装配
各程序模块编辑之后，需进行汇编或编译、调试，当满足 设计要求后，将各程序模块按照软件结构设计的要求连接起来， 即为软件装配。在软件装配时，应注意软件接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2系统方案设计2.1 数字示波器的工作原理图2.1 数字示波器显示原理数字示波器的工作原理可以用图2.1 来描述，当输入被测信号从无源探头进入到数字示波器，首先通过的是示波器的信号调理模块，由于后续的A/D模数转换器对其测量电压有一个规定的量程范围，所以，示波器的信号调理模块就是负责对输入信号的预先处理，通过放大器放大或者通过衰减网络衰减到一定合适的幅度，然后才进入A/D转换器。
在这一阶段，微控制器可设置放大和衰减的倍数来让用户选择调整信号的幅度和位置范围。
在A/D采样模块阶段，信号实时在离散点采样，采样位置的信号电压转换为数字值，而这些数字值成为采样点。
该处理过程称为信号数字化。
A/D采样的采样时钟决定了ADC采样的频度。
该速率被称为采样速率，表示为样值每秒（S/s）。
A/D模数转换器最终将输入信号转换为二进制数据，传送给捕获存储区。
因为处理器的速度跟不上高速A/D模数转换器的转换速度，所以在两者之间需要添加一个高速缓存，明显，这里捕获存储区就是充当高速缓存的角色。
来自ADC的采样点存储在捕获存储区，叫做波形点。
几个采样点可以组成一个波形点，波形点共同组成一条波形记录，创建一条波形记录的波形点的数量称为记录长度。
捕获存储区内部还应包括一个触发系统，触发系统决定记录的起始和终止点。
被测的模拟信号在显示之前要通过微处理器的处理，微处理器处理信号，包括获取信号的电压峰峰值、有效值、周期、频率、上升时间、相位、延迟、占空比、均方值等信息，然后调整显示运行。
最后，信号通过显示器的显存显示在屏幕上。
2.2 数字示波器的重要技术指标（1）频带宽度当示波器输入不同频率的等幅正弦信号时，屏幕上显示的信号幅度下降3dB 所对应的输入信号上、下限频率之差，称为示波器的频带宽度，单位为MHz或GHz。
（2）采样速率：采样速率是指单位时间内在不连续的时间点上获取模拟输入量并进行量化的次数，也称数字化速率，单位用Sa/s （ Sampling/s ）表示。
用每秒钟完成的AD 转换的最高次数来衡量。
常以频率来表示，取样速率越高，反应仪器捕捉高频或快速信号的能力愈强。
取样速率主要由AD 转换速率来决定。
数字存储示波器的测量时刻的实时取样速率可根据被测信号所设定的扫描时间因数(即扫描一格所用的时间)来推算。
其推算公式为d i v t N f /（1）式中，N 为每格的取样点数，t 为扫描时间因数。
在进行信号数字化的时候为保持足够的信号细节，就要求采样时钟的频率至少应为信号本身所包含的最高频率的两倍。
这个要求通常成为香农采样定理或者乃奎斯特定律。
然而，为了避免混叠现象和较好的再现所测信号的波形，示波器的采样率一般需要达到被测信号频率的10倍甚至20倍以上。
如此的话，在不少情况下，就会存在显示点数不够的问题，例如用采样率为500MS/s 的示波器观测100MHz 的正弦信号，则每个周期上只显示5个采样点，观测效果较差。
(3)分辨率分辨率指示示波器能分辨的最小电压增量，即量化的最小单元。
它包括垂直电压灵敏度(电压分辨率)和水平时间灵敏度 (时间分辨率)。
垂直电压灵敏度与AD 转换的分辨率相对应，常以屏幕每格的分级数(级/div)或百分数来表示。
水平时间灵敏度由取样速率和存储器的容量决定，常以屏幕每格含多少个取样点或用百分数来表示。
取样速率决定了两个点之间的时间间隔，存储容量决定了一屏内包含的点数。
一般示波管屏幕上的坐标刻度为8*10div(即屏幕垂直显示格为8格，水平显示格为10格)，如果采用8位的AD 转换器(256级)，则垂直分辨率表示为32级/div ，或用百分数来表示为1/256=0.39%：如果采用容量为1k 的RAM ，则水平分辨率为1024/10=100点/div 。
(4)存储容量存储容量又称记录长度，它由采集存储器(主存储器)最大存储容量来表示，常以字为单位。
数字存储器常采用256，512，1K 等容量的高速半导体存储器。
2.3 系统方案论证与比较方案一：采用80C51单片机为控制核心，其系统框图如图1-1所示。
对输入信号进行放大或衰减后，用外接触发电路产生触发信号，通过A/D 转换将模拟信号转换成数字信号，再通过单片机将数据锁存至外部RAM，然后由单片机控制将数据送至D/A输出。
图1-1 方案一系统框图这种方案结构较为简洁，但很明显，A/D的最高采样速度达1MHz，由普通单片机直接处理这样速率的数据难以胜任，采用高档单片机甚至采用DSP芯片，成本偏高不说，还将大大增加开发的难度。
而且目前常用的外接RAM芯片时钟周期一般为40MHz～50MHz，难以达到高速数据存储的要求。
方案二：用FPGA可编程逻辑器件作为控制及数据处理的核心，利用FPGA 的层次化存储器系统结构，使用FPGA内部集成的基本逻辑功能块配置成双端口同步RAM对采集信号进行存储，完成设计指标。
其系统框图如图2所示。
由于FPGA可在线编程，因此大大加快了开发速度。
电路中的大部分逻辑控制功能都由单片FPGA完成，多个功能模块如采样频率控制模块、数据存储模块都集中在单个芯片上，大大简化了外围硬件电路设计，增加了系统的稳定性和可靠性。
FPGA的高速性能比其他控制芯片更适合于高速数据采集和处理，而且使用FPGA内部存储模块完成输入信号的量化存储，在存储速度上有着外接RAM无法比拟的优势。
方案三：以Cortex-M3内核的STM32为主控制器的方案如下面图1-3所示：图1-3 方案三系统框图微处理器采用意法半导体的32位处理器STM32F103VET6,其内部是ARM 公司Cortex-M3内核，工作主频最高可达72MHz,再在其上面移植开源的实时操作系统µC/OS-II系统，确保系统的实时性和稳定性。
由于高速A/D转换器的速度太快，STM32处理数据的速度跟不上，所以在中间加入FIFO高速缓存器。
利用STM32内部自带的FSMC(灵活的静态存储器控制器)来控制TFT液晶屏刷新波形，可实现更高频率的信号的波形刷新和显示。
此为，利用STM32的高级定时器可输出高达12MHz的时钟，可以作为高速A/D转换器的采样时钟和FIFO 存储器的控制时钟，从而避免了一大堆由有源晶振和数字芯片组成的时钟电路。
方案比较：方案一虽然简单，但是51单片机处理能力有限，无法实现数字示波器的基本指标；方案二采用FPGA虽然能深入开发数字示波器，然而，其成本偏高，即使加入SOPC软核，其软件压力也很大。
方案三是能够实现嵌入式数字示波器基本指标的良好方案，器件成本不高，实时操作系统µC/OS-II 简化编程，提供系统实时性和稳定性。
因此，本设计最终选择方案三开展设计。
2.4 系统性能指标设计由于STM32处理数据的能力比较有限，加之一般应用中波形存储和频率分析用处不大，所以在这里，系统并没有做这两个部分的功能实现。
虽然系统所用的A/D转换器ADS830的最高采样频率可达60MHz，然而，其时钟信号是STM32的定时器产生的，最高只能输出12MHz，所以这里设计的最高实时采样率为12MHz，然而，由于程序中加入了内插算法，所以最高输入信号的频率仍然可以高达1MHz，基本可以满足一般应用需求。
系统性能的预期设计指标具体如表1所示：表1 系统性能设计指标技术指标指标参数输入阻抗1M欧姆耦合方式交流或直流耦合触发方式上升沿或下降沿触发波形存储无频谱分析无波形暂停显示有输入电压范围5mV~10Vpp模拟频带宽度0~1MHz最高实时采样率12MHz水平时间灵敏度从2us/Div到5ms/Div ,共11档（按1-2-5方式步进）垂直电压灵敏度从25mV/Div到2V/Div,共7档（按1-2-5方式步进）电源供电方式外部电源或锂电池供电，锂电池可连续工作2个小时以上该数字示波器的水平时间灵敏度与采样频率的对应关系如表2所示：表2 水平时间灵敏度与采样时钟频率水平时间灵敏度（/div）采样时钟频率(Hz)50ms 60020ms 150010ms 30005ms 60002ms 150001ms 30000500us 60000200us100us50us20us10us5us2us该数字示波器的垂直电压灵敏度与放大倍数的对应关系如表3所示：表3 垂直电压灵敏度与放大倍数垂直电压灵敏度（/div）放大倍数2V 0.11V 0.25500mV 0.5250mV 1125mV 250mV 525mV 103 系统硬件设计本设计的主要系统框图如下图3-1所示：图3-1 系统整体设计框图3.1 耦合电路设计图3-2耦合电路所设计的耦合电路如上图3-2所示：数字示波器的输入信号从BNC 无源探头输入，由于输入的模拟信号中有交流成分和直流成分在里面，所以此部分电路用来供用户选择是否需要测量输入信号的直流成分。
C35是耦合电容，用来隔离输入信号的直流成分。
耦合电容的值是根据后级输入阻抗来计算，耦合电容与后面的负载电阻构成了RC 高通滤波器，由RC 高通滤波器的截止频率计算公式是：12F RCπ=(2)后级信号调理电路的输入阻抗是1M欧姆，所以为了使输入信号能够低至1Hz的交流信号，所以截止频率应该低于1Hz，所计算而得的C电容值应该大于0.16uF ，所以这里耦合电容的值取1uF 。
由交流输入到直流输入的切换用继电器来实现，为了尽量减小继电器切换时所引入的机械噪声以免影响输入信号，这里继电器选用松下的小型信号继电器TQ2-5V。
由电路可知，继电器断开时为交流耦合方式，继电器吸合时为直流耦合方式。
3.2 信号调理电路设计信号调理电路可分为两个部分，第一部分是衰减网络电路，第二部分是程控放大电路。
3.2.1 衰减网络电路设计图3-3 衰减网络电路所设计的衰减网络电路如图3-3 所示。
利用电阻串联的分压原理，衰减网络电路实现两级衰减，当继电器K2断开时，输入信号被衰减到原来的0.5，即衰减2倍；当继电器K2吸合时，输入信号被衰减到原来的0.05，即衰减20倍。
电阻旁边的电容起频率补偿作用。
之所以选择的是可调电容，那是因为未知的待测信号的频率是在可变的一个范围里，如果输入信号频率很低，输入电容对其还不会有多大影响，如果频率上升，待测点的等效电阻和示波器输入端的输入电容会形成一个积分电路，如此便会造成高频失真。
所以为了避免此失真情况出现，在电阻旁边并联两个容值可调的电容来形成一个微分电路，去抵消积分电路的效应。
同样的，为了减小机械噪声，继电器选用了松下电器的信号继电器TQ2-5V。
继电器的驱动电路采用NPN三极管来驱动，继电器线圈的正负极之间加上续流二极管，为了防止继电器瞬间动作时冲击电流过大，故加上此二极管做保护电路所用。
3.2.2 程控放大电路设计图3-4 程控放大电路所设计的程控放大电路如图3-4所示，衰减后的信号先经过的是由高性能、低噪声的电压反馈型放大器AD8066组成的电压跟随器，然后经过限流电阻R27进入到压控增益放大器AD603。
