ADC工作原理..
adc冗余工作的原理
adc冗余工作的原理ADC（Analog-to-Digital Converter）是一种电子设备，用于将模拟信号转换为数字信号。
ADC冗余工作是指在某些应用中，为了提高系统的可靠性和稳定性，使用多个ADC同时对同一个模拟信号进行采样和转换的工作方式。
本文将从原理、优势和应用等方面来介绍ADC冗余工作的原理。
我们来了解一下ADC的工作原理。
ADC是一种将连续的模拟信号转换为离散的数字信号的电子设备。
它通过对模拟信号进行采样、量化和编码，将连续的模拟信号转换为数字形式的离散信号。
ADC 通常由采样模块、量化模块和编码模块组成。
采样模块负责对模拟信号进行采样，将连续的模拟信号转换为离散的采样值；量化模块将采样值转换为离散的量化值；编码模块将量化值转换为相应的二进制码。
ADC冗余工作的原理是在同一个系统中使用多个ADC对同一个模拟信号进行采样和转换。
这样做的目的是提高系统的可靠性和稳定性。
当系统中的某一个ADC出现故障时，其他ADC可以继续工作，确保系统的正常运行。
同时，多个ADC对同一个模拟信号进行采样和转换，可以提高采样的准确性和稳定性，减小采样误差和噪声。
ADC冗余工作的优势主要体现在以下几个方面。
首先，通过使用多个ADC，可以提高系统的可靠性和稳定性。
当系统中的某一个ADC发生故障时，其他ADC可以继续工作，确保系统的正常运行。
其次，多个ADC对同一个模拟信号进行采样和转换，可以提高采样的准确性和稳定性。
不同的ADC可能具有不同的采样特性和转换精度，通过进行冗余工作，可以综合利用多个ADC的优势，提高采样的准确性和稳定性。
此外，ADC冗余工作还可以提高系统的容错能力，当系统中的某一个ADC出现故障时，可以通过冗余的ADC进行补偿，避免数据丢失或采样误差。
ADC冗余工作在很多领域都有广泛的应用。
例如，在航空航天领域，ADC冗余工作可以提高航空器的可靠性和稳定性，确保航空器的正常运行。
在医疗设备领域，ADC冗余工作可以提高医疗设备的准确性和可靠性，确保医疗设备对患者的监测和治疗效果。
(σ-δ) adc工作原理
(σ-δ) adc工作原理
(σ-δ) ADC是一种模数转换器，全称为Sigma-Delta模数转换器。
它的工作原理是通过对输入信号进行高速取样，并利用高速数字信号处理技术，将模拟信号转换为数字信号。
Sigma-Delta ADC 的工作原理可以从以下几个方面来解释：
1. 模拟信号输入，首先，模拟信号被输入到Sigma-Delta ADC 的输入端。
这个模拟信号可以是来自传感器、放大器、滤波器等外部电路的输出信号。
2. 量化和采样，Sigma-Delta ADC对输入信号进行高速取样和量化。
它以高速的采样率对输入信号进行采样，并将采样值转换为数字形式。
3. Sigma-Delta调制，接下来，ADC使用Sigma-Delta调制技术，将采样到的模拟信号转换为高速的1比特数据流。
这个过程涉及将模拟信号与一个高频时钟信号进行比较，生成一个1比特的数据流。
4. 数字滤波，接着，ADC使用数字滤波器对1比特数据流进行
处理，以减小高频噪声和提高信噪比。
这个数字滤波器通常是一个低通滤波器，用于去除高频噪声，并将1比特数据流转换为更高精度的数字输出。
5. 数字输出，最后，经过数字滤波器处理后的数据被输出为高精度的数字信号，代表了原始模拟信号的数值。
这个数字输出可以被用于后续的数字信号处理、存储或传输。
总的来说，Sigma-Delta ADC通过高速取样、Sigma-Delta调制和数字滤波等技术，实现了对模拟信号的高精度数字化转换。
它在音频处理、传感器接口、通信系统等领域有着广泛的应用。

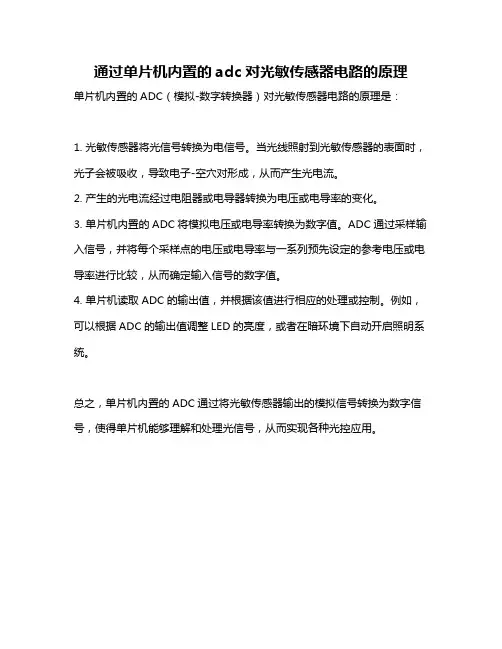

通过单片机内置的adc对光敏传感器电路的原理
通过单片机内置的adc对光敏传感器电路的原理单片机内置的ADC（模拟-数字转换器）对光敏传感器电路的原理是：
1. 光敏传感器将光信号转换为电信号。
当光线照射到光敏传感器的表面时，光子会被吸收，导致电子-空穴对形成，从而产生光电流。
2. 产生的光电流经过电阻器或电导器转换为电压或电导率的变化。
3. 单片机内置的ADC将模拟电压或电导率转换为数字值。
ADC通过采样输入信号，并将每个采样点的电压或电导率与一系列预先设定的参考电压或电导率进行比较，从而确定输入信号的数字值。
4. 单片机读取ADC的输出值，并根据该值进行相应的处理或控制。
例如，可以根据ADC的输出值调整LED的亮度，或者在暗环境下自动开启照明系统。
总之，单片机内置的ADC通过将光敏传感器输出的模拟信号转换为数字信号，使得单片机能够理解和处理光信号，从而实现各种光控应用。

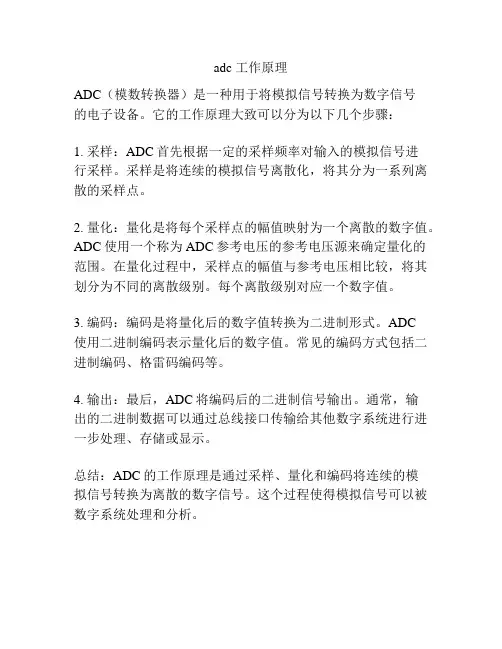

adc 工作原理
adc 工作原理
ADC（模数转换器）是一种用于将模拟信号转换为数字信号
的电子设备。
它的工作原理大致可以分为以下几个步骤：
1. 采样：ADC首先根据一定的采样频率对输入的模拟信号进
行采样。
采样是将连续的模拟信号离散化，将其分为一系列离散的采样点。
2. 量化：量化是将每个采样点的幅值映射为一个离散的数字值。
ADC使用一个称为ADC参考电压的参考电压源来确定量化的范围。
在量化过程中，采样点的幅值与参考电压相比较，将其划分为不同的离散级别。
每个离散级别对应一个数字值。
3. 编码：编码是将量化后的数字值转换为二进制形式。
ADC
使用二进制编码表示量化后的数字值。
常见的编码方式包括二进制编码、格雷码编码等。
4. 输出：最后，ADC将编码后的二进制信号输出。
通常，输
出的二进制数据可以通过总线接口传输给其他数字系统进行进一步处理、存储或显示。
总结：ADC的工作原理是通过采样、量化和编码将连续的模
拟信号转换为离散的数字信号。
这个过程使得模拟信号可以被数字系统处理和分析。
ADC原理及的应用
ADC原理及的应用ADC是模数转换器的缩写，全称为Analog-to-Digital Converter。
它是一种电子设备，用于将连续的模拟信号转换为离散的数字信号。
ADC 的原理基于采样和量化两个核心步骤。
首先，ADC通过采样将模拟信号的连续波形转化为离散的数据点。
采样是指按照一定的时间间隔从模拟信号中选取多个等间隔的样本。
采样的速率被称为采样率，通常以赫兹（Hz）表示。
在采样过程中，ADC会根据采样定理要求，将采样频率至少设置为模拟信号最高频率的两倍，以确保采样数据的准确性。
接下来，ADC将采样得到的离散数据进行量化。
量化是指将每个样本的幅度值映射到一组离散的数值之间。
ADC使用一个量化器来将每个采样点的连续值转换为一个离散的数字表示。
最常见的量化方法是使用二进制表示，即将模拟信号的幅度值量化为二进制数。
量化的精度，也称为分辨率，决定了数字信号的精确程度。
分辨率越高，模拟信号的细微变化将被更准确地转换为数字信号。
ADC在各个领域的应用非常广泛。
以下是几个常见的应用示例：1.数字音频领域：ADC用于将声音信号转换为数字音频，使其能够被数字设备处理和存储。
例如，将模拟音频信号从麦克风或乐器中采样和量化，然后传输到计算机或数字音频设备中进行后续处理和回放。
2.电力系统：ADC在电力系统中用于监测和控制。
例如，用于电能计量，将电压和电流信号转换为数字形式，实现对电力负荷和能耗的测量和管理。
3.通信系统：ADC用于数字通信系统中的模拟信号转换和信号处理。
它可以将模拟信号转换为数字信号，并在数字信号处理器（DSP）中进行数字信号处理，例如滤波、调制解调等。
4.传感器网络：ADC在各种传感器网络应用中起着重要作用。
传感器通过ADC将模拟传感器信号转换为数字信号，然后传输给中央控制系统。
例如，温度传感器、压力传感器、湿度传感器等常用于自动化、环境监测和物联网等应用。
5.医疗设备：ADC被广泛用于医学领域的各种设备中，如心电图机、血压计等。

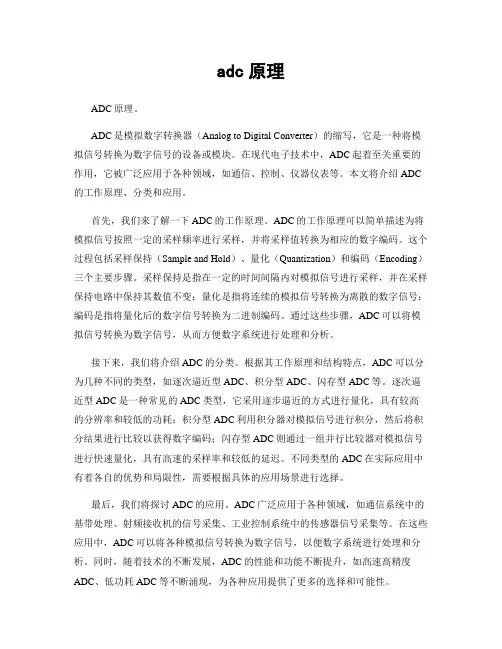

adc原理
adc原理ADC原理。
ADC是模拟数字转换器（Analog to Digital Converter）的缩写，它是一种将模拟信号转换为数字信号的设备或模块。
在现代电子技术中，ADC起着至关重要的作用，它被广泛应用于各种领域，如通信、控制、仪器仪表等。
本文将介绍ADC 的工作原理、分类和应用。
首先，我们来了解一下ADC的工作原理。
ADC的工作原理可以简单描述为将模拟信号按照一定的采样频率进行采样，并将采样值转换为相应的数字编码。
这个过程包括采样保持（Sample and Hold）、量化（Quantization）和编码（Encoding）三个主要步骤。
采样保持是指在一定的时间间隔内对模拟信号进行采样，并在采样保持电路中保持其数值不变；量化是指将连续的模拟信号转换为离散的数字信号；编码是指将量化后的数字信号转换为二进制编码。
通过这些步骤，ADC可以将模拟信号转换为数字信号，从而方便数字系统进行处理和分析。
接下来，我们将介绍ADC的分类。
根据其工作原理和结构特点，ADC可以分为几种不同的类型，如逐次逼近型ADC、积分型ADC、闪存型ADC等。
逐次逼近型ADC是一种常见的ADC类型，它采用逐步逼近的方式进行量化，具有较高的分辨率和较低的功耗；积分型ADC利用积分器对模拟信号进行积分，然后将积分结果进行比较以获得数字编码；闪存型ADC则通过一组并行比较器对模拟信号进行快速量化，具有高速的采样率和较低的延迟。
不同类型的ADC在实际应用中有着各自的优势和局限性，需要根据具体的应用场景进行选择。
最后，我们将探讨ADC的应用。
ADC广泛应用于各种领域，如通信系统中的基带处理、射频接收机的信号采集、工业控制系统中的传感器信号采集等。
在这些应用中，ADC可以将各种模拟信号转换为数字信号，以便数字系统进行处理和分析。
同时，随着技术的不断发展，ADC的性能和功能不断提升，如高速高精度ADC、低功耗ADC等不断涌现，为各种应用提供了更多的选择和可能性。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种非常重要的电子电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
随着科技的发展，ADC的性能也在不断提高，可以提供更多功能和性能，以满足不断变化的需求。
本文将重点介绍ADC的工作原理，以及其在现有技术中的应用。
ADC的基本原理是将模拟信号（如模拟电压或电流）转换成数字信号，然后通过串行数据总线将其传送到微处理器其他部分。
ADC的类型主要分为抽样-持续转换（SAR）和按位逐次抽样（S&S）两种，其中SAR类型ADC更加常用。
SAR类型ADC的工作原理主要是将电路中的输入信号反复地采样，并使用内部电压参考或外部电压参考进行比较，以确定最终输出值。
采样率和参考电压是控制转换精度的关键因素，采样率越高，参考电压越精准，最终转换的精度就越高。
此外，随着科技的发展，ADC的性能也在不断提高。
近年来，ADC 技术可以实现多种性能，如低功耗、高动态范围、高采样率和高精度等功能。
通过不断的技术进步，ADC已经可以用于传感器、医疗影像、音频应用、声纳应用、无线通信和军事应用等多个领域。
最后，ADC技术也取得了很大的发展，能够为上述应用提供更优质的服务。
例如，最新的ADC技术可以实现低功耗、高转换速率和极高的精度，以满足当今快速变化的应用需求。
综上所述，ADC模数转换器是一种关键电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
它的原理是采样-持续转换，依靠内部或外部参考电压进行比较，以确定最终输出值，并可用于多种应用场合，比如传感器、音频应用等。
由于技术的不断进步，ADC可以实现低功耗、高转换速率和极高的精度，以满足现有应用的需求。
adc 芯片
adc 芯片ADC芯片是模拟到数字转换器（Analog to Digital Converter）的简称，是一种将模拟信号转换为数字信号的电子器件。
ADC芯片广泛应用于各种测量仪器、通信系统、消费电子产品等领域。
本文将介绍ADC芯片的工作原理、应用领域、性能指标以及发展趋势。
一、ADC芯片的工作原理ADC芯片的主要功能是将连续变化的模拟信号转换为离散的数字信号，以供数字系统进行处理。
它主要由采样保持电路、模拟信号转换电路、数字输出接口电路等模块组成。
首先，采样保持电路用于对输入模拟信号进行连续采样并保持其电平，以获取所需的输入信号样本。
然后，模拟信号转换电路将采样保持电路获取的模拟信号转换为相应的数字量，常见的转换方法有逐次逼近型转换、积分型转换、时间间隔型转换等。
最后，通过数字输出接口电路将转换后的数字信号输出，供数字系统进行进一步处理和分析。
二、ADC芯片的应用领域ADC芯片广泛应用于各种测量仪器、通信系统和消费电子产品中，如以下几个方面：1. 测量仪器：ADC芯片在示波器、多功能仪表、数据采集设备等测量仪器中的应用十分广泛。
它可以将模拟信号转换为数字信号，方便仪器进行后续的数据分析和处理。
2. 通信系统：ADC芯片在调制解调器、无线通信设备等通信系统中起着至关重要的作用。
它可以将模拟语音信号、图像信号等转换为数字信号，方便进行数字信号处理和传输。
3. 消费电子产品：ADC芯片广泛应用于各种消费电子产品中，如手机、数码相机、音频设备等。
它能够将模拟音频信号、图像信号等转换为数字信号，提供更高的信号处理质量和准确性。
三、ADC芯片的性能指标ADC芯片的性能主要包括分辨率、采样率、信噪比、非线性误差等。
1. 分辨率：ADC芯片的分辨率是指其能够分辨出的模拟信号幅度的最小单位。
常见的分辨率有8位、10位、12位等。
分辨率越高，芯片对模拟信号的分辨能力越好。
2. 采样率：ADC芯片的采样率是指其每秒钟能够采集的样本数量。
单片机adc采样原理
单片机adc采样原理
单片机的ADC（模数转换器）采样原理是将模拟信号转换为数字信号的过程。
其基本原理是通过将模拟信号输入到ADC 模块中，模块内部的采样电路会对该信号进行抽样，将连续的模拟信号转化为离散的数字信号。
具体来说，ADC采样过程包括以下几个步骤：
1. 抽样保持（Sample & Hold）：ADC模块会通过一个电容器来存储输入信号的电压值。
在采样时刻，电容器被充电至与输入信号相等的电压值，然后在采样周期内保持不变。
2. 量化（Quantization）：对于抽样保持的电压值，ADC模块会通过比较器将其与参考电压进行比较，得到一个比较结果。
3. 编码（Encoding）：根据比较器的输出结果，ADC模块会将其转化为相应的数字编码。
通常情况下，ADC模块的输出是一个二进制编码，表示了输入模拟信号在特定量化级别上的值。
4. 数据输出：ADC模块将数字编码通过并行输出或串行输出的方式传输给单片机的数据总线，供后续处理使用。
需要注意的是，在整个ADC采样过程中，存在两个重要的参数：采样频率和量化位数。
采样频率决定了模拟信号被抽样的速率，而量化位数表示了ADC转换器的精度。
高采样频率和较大的量化位数可以提高ADC的精确度，但同时也会增加系
统的成本和复杂度。
总之，单片机的ADC采样原理主要是通过抽样保持、量化、编码和数据输出等步骤将模拟信号转换为数字信号。
这一过程使得单片机能够获取并处理各种外部模拟量信号，实现更为复杂的控制和计算功能。
ad转换器的基本原理
ad转换器的基本原理ad转换器的基本原理什么是ad转换器？ad转换器（Analog-to-Digital Converter），简称ADC，是一种电子设备，用于将模拟信号转换为数字信号。
模拟信号是连续变化的，而数字信号则是离散的。
ad转换器在现代电子设备中扮演着非常重要的角色，如音频设备、计算机、通信设备等。
ad转换器的作用ad转换器的作用是将模拟信号转换为数字信号，使得我们可以对信号进行数字化处理。
数字信号可以方便地进行存储、传输和处理，因此ad转换器在现代电子技术中非常重要。
ad转换器的原理ad转换器的基本原理如下：1.采样（Sampling）：ad转换器对模拟信号进行采样，即每隔一定时间间隔对信号进行取样。
采样需要保证采样频率足够高，以保证采样到的信号能够准确还原原始信号。
2.量化（Quantization）：在采样的基础上，ad转换器对采样到的信号进行量化。
量化是将连续变化的模拟信号转换为离散的数字信号的过程。
量化过程中，ad转换器将信号的幅值划分为若干个级别，然后将每个采样值映射到最接近的级别。
3.编码（Encoding）：经过量化的信号被编码为数字信号，以便于存储和处理。
ad转换器使用不同的编码方式，如二进制、十进制等，将量化后的信号转换为数字形式。
4.输出（Output）：ad转换器最终输出的是一个数字序列，表示了原始模拟信号在不同时间点的幅值。
这个数字序列可以被传输、存储或直接用于数字信号处理。
ad转换器的应用ad转换器广泛应用于各种电子设备中，包括但不限于以下领域：•音频设备：ad转换器将声音信号转换为数字信号，使得我们可以使用数字音频处理软件对声音进行剪辑、混音等操作。
•通信设备：ad转换器将模拟语音信号转换为数字信号，并将其压缩、传输至目标设备，再由目标设备的da转换器将数字信号还原为模拟信号，使人们能够进行远程通讯。
•传感器网络：ad转换器将传感器采集到的模拟信号转换为数字信号，实现对环境参数的监测和数据采集。
adc多按键电路的电路工作原理,阈值范围确定
adc多按键电路的电路工作原理，阈值范围确定
ADC多按键电路是一种用于模拟信号（例如按键）转换为数
字信号（例如0或1）的电路。
它可以将多个按键的状态转化
为对应的数字值。
工作原理如下：
1. 按键单元：ADC多按键电路中有多个按键单元，每个按键
单元有两种状态，按下或未按下。
按下时，按键单元的输出为高电平（1），未按下时输出为低电平（0）。
2. 编码器：ADC多按键电路中有一个编码器，它的作用是将
各个按键单元的状态编码成对应的数字值。
编码器可以是优先级编码器、格雷码编码器等。
3. 数字输出：编码器的输出是一串数字信号，用于表示各个按键单元的状态。
这串数字信号可以连接到其他数字电路或者进一步处理。
阈值范围的确定可以根据具体的设计需求和元器件规格来确定。
首先要确定逻辑高电平和逻辑低电平的电压阈值范围，一般是根据逻辑电平的定义（例如TTL电平标准）来确定。
然后根
据电路中所使用的元器件的特性和工作电压，确定合适的输入阈值。
例如，如果使用CMOS逻辑门电路，一般会将高电平
阈值设置为输出电源电压的2/3，低电平阈值设置为输出电源
电压的1/3。
需要注意的是，按键的接口线路要经过滤波电路来减少抖动和
干扰。
此外，还要确保按键电路的耐电压、电流和抗干扰能力等特性满足设计要求。
adc的基本工作原理
adc的基本工作原理
ADC（模拟数字转换器）的基本工作原理可以分为四个主要步骤：抗混叠滤波、采样、保持和量化与编码。
1. 抗混叠滤波（Anti-aliasing）：这是ADC的第一步，其作用是滤除输入信号中高于Nyquist频率的频率分量，以避免信号混叠。
抗混叠滤波器通常是一个低通滤波器。
2. 采样：在采样阶段，ADC将时间上连续变化的模拟信号转化为时间上离散变化的信号。
这个过程是通过一个采样保持电路完成的，该电路在特定时间间隔内对输入信号进行取样。
3. 保持：在采样阶段，ADC会将采样得到的结果储存起来，直到下一次采样。
这个过程被称为保持，其目的是在量化阶段之前稳定信号。
4. 量化和编码：在量化阶段，ADC将模拟信号转换成数字信号。
这个过程是通过比较采样值与一组预定的阈值来完成的。
每个阈值对应于数字输出的一位。
如果采样值高于某个阈值，则相应的位会被设置为1；如果采样值低于阈值，则相应的位会被设置为0。
由于量化输出的数字信号位数有限，所以输出的数字信号和采样得到的模拟信号会有一个误差，被称为量化误差。
在完成量化和编码后，ADC将输出一个数字信号，该信号可以用于各种数字系统中的信号处理和计算。
以上是ADC的基本工作原理，不同类型的ADC可能会有不同的实现方式，但总体流程是相似的。
模数转换器（ADC）的基本原理【转】
模数转换器（ADC）的基本原理【转】模数转换器(ADC)的基本原理模拟信号转换为数字信号,⼀般分为四个步骤进⾏,即取样、保持、量化和编码。
前两个步骤在取样-保持电路中完成,后两步骤则在ADC中完成。
常⽤的ADC有积分型、逐次逼近型、并⾏⽐较型/串并⾏型、Σ -Δ调制型、电容阵列逐次⽐较型及压频变换型。
下⾯简要介绍常⽤的⼏种类型的基本原理及特点:1 积分型(如TLC7135) 。
积分型ADC⼯作原理是将输⼊电压转换成时间或频率,然后由定时器/计数器获得数字值。
其优点是⽤简单电路就能获得⾼分辨率,但缺点是由于转换精度依赖于积分时间,因此转换速率极低。
初期的单⽚ADC⼤多采⽤积分型,现在逐次⽐较型已逐步成为主流。
双积分是⼀种常⽤的AD 转换技术,具有精度⾼,抗⼲扰能⼒强等优点。
但⾼精度的双积分AD芯⽚,价格较贵,增加了单⽚机系统的成本。
2 逐次逼近型(如TLC0831) 。
逐次逼近型AD由⼀个⽐较器和DA转换器通过逐次⽐较逻辑构成,从MSB开始,顺序地对每⼀位将输⼊电压与内置DA转换器输出进⾏⽐较,经n次⽐较⽽输出数字值。
其电路规模属于中等。
其优点是速度较⾼、功耗低,在低分辨率( < 12位)时价格便宜,但⾼精度( > 12位)时价格很⾼。
3 并⾏⽐较型/串并⾏⽐较型(如TLC5510) 。
并⾏⽐较型AD采⽤多个⽐较器,仅作⼀次⽐较⽽实⾏转换,⼜称FLash型。
由于转换速率极⾼, n位的转换需要2n - 1个⽐较器,因此电路规模也极⼤,价格也⾼,只适⽤于视频AD 转换器等速度特别⾼的领域。
串并⾏⽐较型AD结构上介于并⾏型和逐次⽐较型之间,最典型的是由2个n /2位的并⾏型AD转换器配合DA转换器组成,⽤两次⽐较实⾏转换,所以称为Halfflash型。
4 Σ-Δ调制型(如AD7701) 。
Σ- Δ型ADC以很低的采样分辨率( 1位)和很⾼的采样速率将模拟信号数字化,通过使⽤过采样、噪声整形和数字滤波等⽅法增加有效分辨率,然后对ADC输出进⾏采样抽取处理以降低有效采样速率。
ADC与DAC原理
ADC与DAC原理ADC（Analog-to-Digital Converter）和DAC（Digital-to-Analog Converter）是数字信号处理中常用的两个关键组件。
ADC将模拟信号转换为数字信号，而DAC则将数字信号转换回模拟信号。
它们在如音频处理、通信系统、传感器接口等领域具有广泛的应用。
本文将详细介绍ADC和DAC的原理及其工作原理。
一、ADC原理ADC用于将连续的模拟信号转换为数字信号。
它的基本原理是通过对输入信号进行采样和量化来实现模拟到数字的转换。
1. 采样ADC首先对输入信号进行采样，将连续的模拟信号转换为离散的样本。
采样过程通常使用采样定理，即尼奎斯特定理，来确保采样频率满足信号频率的两倍。
采样率越高，转换的数字信号越准确。
2. 量化采样后的连续信号需要进行量化处理，将每个采样点的幅值转换为离散的数字码。
量化过程中，ADC将幅值区域划分为多个等间隔的量化电平，然后将每个采样点映射到离散的量化电平上。
量化级数（或称比特数）决定了ADC的分辨率。
3. 编码量化后的信号需要进行编码，将每个采样点的量化值转换为二进制码。
通常使用的编码方式有二进制编码、格雷码、自然码等。
编码后的二进制码可以表示模拟信号的幅值。
4. 状态机与控制逻辑ADC通过状态机和控制逻辑控制各个处理阶段之间的切换和时序。
状态机和控制逻辑通常由时钟信号触发，确保ADC的运行按指定的时序进行。
二、DAC原理DAC用于将数字信号转换回模拟信号。
它的基本原理是通过对输入的数字码进行解码和重构，实现数字到模拟的转换。
1. 解码DAC首先对输入的二进制码进行解码，将每个码字恢复为相应的模拟量幅值。
解码过程通常使用逐次逼近法或平行解码法，将编码的二进制码转换为对应的模拟量。
2. 重构解码后的模拟量需要经过重构滤波器进行低通滤波，去除由数字转换引起的采样噪声和高频量化噪声。
重构滤波器的设计需要根据应用需求，选择合适的滤波器类型和参数。
ADC原理
计数器、锁存器、基准电压源、时钟信号源和逻辑控制电
路等部分组成
模拟输入
C
uI
CP
S -UREF
R
-
+
A1
uO1
-
+
A2
uO2
&
清零
积分器 检零比较器
开关控制
控制 电路
CP Reset
