电位器-来料检验规范
1 目的
本检验规范的目的是保证本公司所购电位器的质量符合要求。
2 适用范围
本检验规范适用于本公司生产产品无特殊要求的电位器。
3 规范内容：
3.1测试工量具及仪表：数字万用表，游标卡尺，测力计，恒温铬铁，浓度不
低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依样品为标准：
3.4 检验项目、标准、缺陷分类一览表。

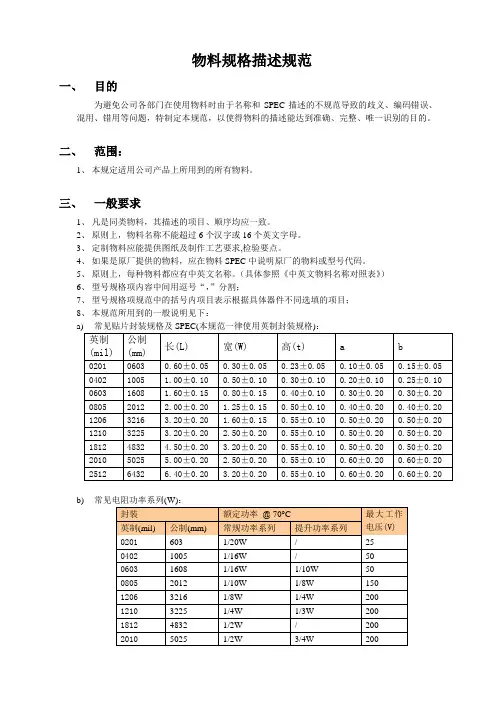

物料规格描述规范
物料规格描述规范一、目的为避免公司各部门在使用物料时由于名称和SPEC描述的不规范导致的歧义、编码错误、混用、错用等问题，特制定本规范，以使得物料的描述能达到准确、完整、唯一识别的目的。
二、范围：1、本规定适用公司产品上所用到的所有物料。
三、一般要求1、凡是同类物料，其描述的项目、顺序均应一致。
2、原则上，物料名称不能超过6个汉字或16个英文字母。
3、定制物料应能提供图纸及制作工艺要求,检验要点。
4、如果是原厂提供的物料，应在物料SPEC中说明原厂的物料或型号代码。
5、原则上，每种物料都应有中英文名称。
（具体参照《中英文物料名称对照表》）6、型号规格项内容中间用逗号“，”分割；7、型号规格项规范中的括号内项目表示根据具体器件不同选填的项目；8、本规范所用到的一般说明见下：b)c)常见电容耐压系列(V)6.3、10、16、25、50、100、200、400、680、1000。
d)四、规范内容1、电阻类：电阻类应说明类别代码、封装、功率、阻值、精度、温漂。
a)物料名称：中文：贴片电阻、插件电阻、可调电阻（贴片或插件）、热敏电阻、温敏电阻、电位器。
英文：REG SMD、REG DIP、VR等。
b)描述方式：类别代码、封装(仅贴片类填)、功率、阻值、精度、温漂。
；c)其他电阻应在规格描述中说明生产厂家的物料代码，并能提供厂家的SPEC2、电容类：电容类应说明类别代码、厂家型号或代码、封装、耐压、容值、精度、材质。
a)可使用的物料名称为中文：电解电容(默认为插件)，陶瓷电容(默认为插件)，贴片电容、贴片钽电容、贴片铝电解电容；b)规格描述项：依次填入封装、电容值、耐压值、误差、（材质）、（型号）厂家代码等；c)封装项：贴片电容填封装类型，插件电容填外形尺寸；d)其他电容应在规格描述中说明生产厂家的物料代码，并能提供厂家的SPEC3、电感和变压器、互感器类a)物料名称项：电感、磁珠，变压器、电流互感器等；b)规格描述项：依次填入电感型号（对应供应商栏必须注明）、电感值（或磁珠的高频阻抗）、精度、直流阻抗、通过电流，引脚特性（插件）；4、二极管类a ) 物料名称项：二极管、发光二极管、红外二极管b)规格描述项：依次填入功能(TVS管、稳压管、快恢复管)、厂家型号、封装、5、三极管类a ) 物料名称项：三极管、MOS管等6、芯片类d)物料名称项：填入芯片的名称，统一为IC或集成电路；7、插座类a) 物料名称项：插座、插针、跳线座等；b) 规格描述项：型号（对应供应商栏必须注明）、PIN数、间距、颜色、角8、线材类a) 物料名称项：线缆；b)规格描述项：型号（或版本）、（接头型号）、（线型）、（线数），长度、（颜色）、图纸号（见图纸）；9、PCB板类a)物料名称项：填入PCB板名称；9、螺丝、螺母、铜柱类a)物料名称项：螺丝、螺钉、螺母、铜柱；b)规格描述项：国标号、尺寸规格(如PB2.6x8、PM3.0x6等）、表面处理（电10、垫片类a)物料名称项：垫片；b)规格描述项：尺寸规格、表面处理（电镍、电锌、等）、特殊要求（如没有11、塑胶零件类a)物料名称项：具体的物料名称，如上盖、下盖等；12、其他五金件类a)物料名称项：具体的物料名称；13、胶袋类a)物料名称项：填入胶袋名称（如胶袋、气柱袋、珍珠棉袋等）；b)规格描述项：依次填入尺寸（长x宽x厚）、材料（PE、PVC等）；14、贴纸、标签类a)物料名称项：标签、贴纸；15、说明书类a)物料名称项：填入说明书名称；16、纸箱类a)物料名称项：纸箱；b)规格描述项：图纸号、尺寸（长x宽x高）、材质（单坑、双坑等）、特殊要。
a103电位器规格书
a103电位器规格书A103电位器规格书一、引言A103电位器是一种常见的电子元件，常用于电路中的信号调节和电压分压。
本规格书将详细介绍A103电位器的特性、规格及应用范围，以帮助用户了解并正确使用该电位器。
二、产品特性1. 高精度：A103电位器具有高精度的电阻分配，能够实现精确的电路调节。
2. 稳定性：该电位器采用优质材料制造，具有优异的温度稳定性和长期稳定性，能够在不同环境条件下保持较好的性能。
3. 耐久性：A103电位器的旋转轴、端子和外壳均采用耐磨耐腐蚀的材料制成，能够经受长时间的使用和频繁的调节操作。
4. 多种阻值可选：根据不同的应用需求，A103电位器提供多种阻值可选，满足不同电路的调节要求。
5. 可调范围广：该电位器的调节范围广泛，可满足各种电路对信号强度或电压的要求。
三、规格参数1. 阻值范围：A103电位器的阻值范围为100欧姆至1兆欧姆，可根据用户需求定制。
2. 阻值精度：该电位器的阻值精度通常为±10%。
3. 温度系数：A103电位器的温度系数为±100ppm/℃，能够在不同温度下保持较稳定的性能。
4. 额定功率：该电位器的额定功率为0.1瓦特，能够在正常工作条件下承受一定的功率负载。
四、应用范围1. 音频设备：A103电位器常用于音频设备中，如音响、收音机、调音台等，用于调节音量大小和音调。
2. 显像设备：该电位器也广泛应用于显像设备中，如电视机、显示器等，用于调节亮度和对比度。
3. 电源调节：A103电位器可用于电源调节电路中，通过调节输出电压来满足不同电路的电压要求。
4. 测量仪器：该电位器还可用于测量仪器中，用于调节测量范围或灵敏度。
五、使用注意事项1. 安装方向：安装A103电位器时，应注意旋转轴的方向，确保旋转操作与设备操作一致。
2. 防尘防湿：使用过程中，应避免将电位器暴露在灰尘或湿气环境中，以免影响性能。
3. 避免过载：应避免超过A103电位器的额定功率，以免造成烧毁或损坏。
电位器3296W规格书.PDF
型號/Model No:3296W-50R
部件號/Your part No.:
存檔號/Ref. No.:
備註/Remarks:
擔當/Issued by:
日期/Date:
頁號/Page:
頁號/Page:
APPEARANCEDRAWING
DRAWN
型號：
Model No.:
3296W-1-500
Ⅰ電器性能
ELECTRICAL CHARACTERISTICS
1.1總阻值
Nominal Resistance
50Ω
1.2阻值誤差
Resistance Tolerance
□±10%
1.3線性
Resistance Taper
直線（B）
Linear (B)
-55℃—+150℃
Ⅴ焊錫條件
SOLDERING CONDITIONS
5.1焊錫溫度
Temperature
250℃
5.2焊錫時間
Time
2秒
2 seconds
製作
Prepared By
審查
Checked By
核准
Approved By
存檔號
Document No.
修訂版本
Version No.
1.4功率
Rated Power
0.5W@70℃0W@150℃
1.5使用電壓
Operating Voltage
640Vac
1.6旋轉壽命
Rotational Life
200周（200cycles）
△TR≤4%R，CRV≤3% or 3Ω
物料描述规则.doc
文件编号：WJ2011110401B
RIGOL
物料描述规则（修订版） 制定日期：2020-1-3 12 时 15 分 2011-11-04
版本：02
页码：1 ，为了保证物料主数据进入系统管理达到数据准
确性、唯一性，有效性，同时规范标准化管理，并且保证公司的ERP系统正常运行，特指定本物料描 述规则。
RIGOL
物料描述规则（修订版）
文件编号：WJ2011110401B 制定日期：2020-1-3 12 时 15 分 2011-11-04
版本：02
页码：2 -40
四、物料描述规则一览表
目录
1. 电阻/普通电阻 ......................................................................................................................................................... 6 2. 电阻/电阻网络 ......................................................................................................................
规则-ERP物料命名规则及示例-电子及电气连接类
ERP物料命名规则及示例-电子及电气连接类本规则覆盖电子类物料和电气连接类物料。
电子类物料包含所有有源电子元件、无源电子元件、模块、电源等。
电气连接类物料包含各种接插件、接线端子、线头端子、各种导线等。
物料名称与物料描述遵循简洁、实用的原则，尽量减少字节数，以方便书写。
物料描述信息除特殊要求外，一般不包含供应商信息。
1 电子类物料编制：审核：批准：1.1.1 电阻器件小类命名及描述示例：(K=103,M=106,W=瓦)电阻-碳膜 100R 5% 0.25W 编带电阻-碳膜 1K 5% 2W 编带电阻-金属膜0.33R 1% 2W 编带电阻-金属膜1K 1% 0.5W 编带电阻-锰铜0.01R 1% φ1.5 脚距10电阻-康铜0.01R 1% φ1.5 脚距10电阻-跳线镀锡铜线φ0.8 脚距10电阻-绕线68R 5% 0.5W 编带电阻-电位器3296W 10K电阻-贴片 3.3R 5% 0603电阻-贴片 3.3K 1% 0603电阻-贴片 3.3M 5% 0805电阻-贴片 3.3R 1% 0805电阻-贴片 3.3K 5% 1206电阻-贴片 3.3M 1% 1206电阻-热敏NTC测温10K 2% B=3380 1% MF52A103G3380F电阻-热敏NTC测温10K 2% B=3900 1% 贴片0805 QN0805X103F3900FB 电阻-热敏NTC功率10R 4A B=2800 φ13 脚距7.5 内弯 MF73T-1 10/4电阻-热敏PTC 1K 200mA 75℃φ6 脚距5 内弯 MZ11A-75HV102NU电阻-压敏470V φ12.5 脚距7.5 脚长4 内弯 10D471K电阻-压敏100V 贴片1206 TG1206ML101K1.2.1 电容器件小类命名及描述示例：(J=5%,K=10%,M=20%,h=小时)电容-电解10uF 25V 85℃ 2000h φ5*11 脚距2 脚长8 90度弯脚电容-电解 4.7uF 400V 105℃ 6000h φ8*12 脚距3.5 CD11GHS 湖南艾华电容-电解-高频低阻 220uF 25V 105℃ 2000h φ6.3*12 脚距2.5电容-电解-高频低阻 470uF 25V 105℃ 2000h φ8*12 脚距3.5 CD110电容-电解-贴装 100uF 16V 105℃ 2000h φ5*8 脚距5电容-电解-贴装 100uF 35V 85℃ 2000h φ6*13 脚距2电容-电解-钽贴片 22uF 10V 1206电容-电解-钽贴片 47uF 16V 1206电容-瓷片 681K 2KV P=10 低损电容-瓷片681K 2KV P=10 普品电容-涤纶224J 100V P=5 CL21电容-涤纶563J 400V P=10 CL11电容-CBB 103J 630V P=10 CBB22电容-CBB 472J 1250V P=15 CBB81电容-安规104K 275VAC P=10 X2电容-安规222M 250VAC P=7.5 Y2电容-独石105K 50V P=5 X7R电容-贴片103K 50V 0805 X7R电容-贴片30P50V 0805 COG电容-贴片106M 25V 1206 Y5V1.3 电磁类器件(电感、滤波器、变压器)命名及描述规则1.3.1 电磁器件小类命名及描述示例：变压器EE19-11-220 4+4针卧式变压器EE13-300-6 4+4针立式加宽型电感-E型EE10A-162 4+4针立式电感-磁环 22uH 1.5线φ27*12 铁硅铝电感-磁环100uH 1.0线φ22*10 黄白环电感-磁环 22uH 1.6线φ27*12 铁粉芯电感-工型100uH 0.45线φ9*12 PC40 短脚4电感-贴装 68uH 0.6线 7*7*4 CDRH74电感-贴装 33uH 0.35线 5*5*5 CD54-330M电感-共模 5mH 0.3线 2+2针 UU9.8电感-色环 100uH 0.5W电感-叠层 100uH 12061.4 过流保护类器件(保险熔断器)命名及描述规则1.4.1 过流保护器件小类命名及描述示例：保险-玻璃保险管1A 250V φ3*10 铜脚编带保险-玻璃保险管20A 250V φ5*20 带脚保险-陶瓷保险管1A 250V φ5*20 不带脚保险-保险管座内腔5*20 开孔12.5 外径15 带帽黑色保险-保险管座5*20保险盒带透明盖插件保险-保险管座5*20保险管夹插件保险-插片保险5A 32V 11*17小号汽车保险保险-插片保险座15*5 脚距3.7+4.3+3.7 小号汽车保险连体座保险-贴片保险5A 250V 2410贴片保险-方形保险1A 250V 8*4*8 脚距5 插件保险-圆柱形保险1A 250V φ8*8 脚距5 插件保险-自恢复保险(PPTC) 0.5A 60V 1812贴片保险-自恢复保险(PPTC) 0.1A 250V φ7.8*4.5 脚距5.1 插件保险-熔断器芯63A 250V φ14*51保险-熔断器座φ14*51 RT18-63X1.5 通断控制类器件(开关、按钮、断路器、继电器)命名及描述规则1.5.1通断控制器件小类命名及描述示例：开关-船型16A 250V 四脚带指示灯红色 KCD4-201开关-钥匙φ12 单拨 2P2.54插头 10cm线长开关-干簧管2*14 常开玻璃封装按钮-方型14*14 1A/250V 常闭自复式红黑色按钮-控制NP4 φ22 平钮 2常开自复绿色 NP4-20BN按钮-轻触6*6*15 立式按钮-轻触6*6*14 卧式按钮-轻触6*6*10 卧式高脚7.5 铜支架按钮-轻触-贴装6*6*15 立式断路器 16A 2位 DZ47S C16断路器32A 2位 DZ47S C32断路器63A 3位 DZ47S C63继电器 3V 0.2W 5A 1开1闭5脚 PZ-T73-03-1C继电器12V 0.9W 30A 1开1闭6脚 SLA-12VDC-SL-C 松乐继电器12V 0.36W 10A 1开1闭5脚 T73继电器12V 5A 1开1闭5脚 T78继电器12V 80A 1开1闭5脚 DH 4141F继电器AC220V 10A 2开2闭 8扁脚 JQX-13F 正泰继电器DC36V 10A 2开2闭 8扁脚 JQX-13F 正泰交流接触器AC220V 10A 3常开主触头 1常开辅触头 CJX2-12101.6 电声类器件(蜂鸣器、喇叭)命名及描述规则1.6.1 电声器件小类命名及描述示例：蜂鸣器-电磁无源85dB 2KHz 42R φ12*9 F:6.5 脚长5.5 蜂鸣器-电磁有源85dB 2.7KHz 5V φ12*9 F:5.0 脚长5.5 蜂鸣器-压电无源85dB 4KHz 5Vp-p φ12*9 F:5.0脚长5.5 蜂鸣器-压电有源85dB 4KHz 5V φ12.5*9.5 F:5.0 脚长5.5 喇叭 8R 0.5W φ40*5.51.7 晶体谐振器命名及描述规则1.7.1 晶体谐振器命名及描述示例：晶振8.0MHz SMD3225贴装晶振8.0MHz 49SM-2.5贴装晶振8.0MHz 49US-3.2插件晶振32.768KHz DT38(D3*L8)插件1.8 二极管类器件(二极管、稳压管、TVS管、桥堆)命名及描述规则1.8.1 二极管小类命名及描述示例：二极管-整流1A 1000V DO-41插件1N4007 铜脚编带二极管-整流1A 1000V SMA贴片 1N4007二极管-快恢复1A 1000V SMA贴片 FR107二极管-超快速1A 400V SMA贴片 ES1G二极管-开关150mA 100V LL34贴装 1N4148二极管-肖特基1A 60V SMA贴片 SS16二极管-肖特基20A 45V TO-220AB插件 SBR2045CT稳压管 5.1V 1W DO-41插件稳压管 5.1V 0.5W LL34贴装TVS管36V 单向 SMA贴片SMAJ36ATVS管36V 双向 SMB贴片SMBJ36CA桥堆0.5A 1000V SOP-4贴片 MB10F1.9 三极管、场效应管、晶闸管类器件命名及描述规则1.9.1 三极管、场效应管、晶闸管类器件小类命名及描述示例：三极管-NPN 100V 6A TO-220插件 TIP41C HFE>50三极管-NPN 40V 3A TO-126插件 D882三极管-PNP 40V 3A TO-126插件 B772三极管-PNP 40V 1.5A TO-92插件 SS8550三极管-NPN 40V 0.5A SOT-23贴片S8050 HFE=200-350 三极管-NPN 40V 3A SOT-89贴片 D882三极管-PNP 40V 0.5A SOT-23贴片 S8550场效应管-N沟道55V 55A TO-220AB插件 CSZ44V场效应管-P沟道55V 12A TO-220AB插件 IRF9Z24N场效应管-N沟道20V 2.3A SOT-23贴片 SI2302场效应管-P沟道30V 25A TO-252-2L贴片 SPP3052晶闸管-单向可控硅晶闸管-双向可控硅晶闸管-IGBT1.10 光电耦合器(光耦)命名及描述规则1.10.1 光电耦合器小类命名及描述示例：光耦-线性PC817C 4脚贴片光耦-线性HCNR200 8脚贴片光耦-非线性4N25 6脚插件光耦-非线性4N35 6脚插件1.11 传感器命名及描述规则1.11.1 传感器小类命名及描述示例：传感器-红外传感PIR D203S TO-5传感器-声音传感(咪头) CZN-15E MIC10 φ12*9 F:5.01.12 集成电路(IC)命名及描述规则1.12.1 集成电路小类命名及描述示例：IC-电源-线性稳压AMS1117-5.0 SOT-223 15V 1AIC-电源-电压基准TL431 SOT-23 40V 0.1A 0.5%IC-电源-AC/DC降压DK912 SOP-8 12WIC-电源-DC/DC升压TX4211 SOT23-6 26V 2AIC-电源-DC/DC降压TD1509-ADJ SOP-8 45V 2AIC-电源-DC/DC升降压MC34063A SOIC-8 40V 1.5AIC-电源-PWM控制TL494 SO-16 42VIC-电源-半桥驱动iT2153S SOP-8L 625VIC-电源-APFC L6562A SO-8 400WIC-电源-同步整流IC-LED驱动-高压BP2831A SOP-8 12W 非隔离IC-LED驱动-高压BP3167F DIP7 24W 隔离IC-LED驱动-低压SY7203 DFN3x3-10 32V 4A BOOSTIC-LED驱动-低压MP24833A SOIC-8EP 57V 3A BOOST/BUCKIC-传感器-红外感应BISS0001 SO-16IC-传感器-红外感应SP012 SOP-8IC-传感器-声光控KU5518 SO-8IC-模拟-AD ICL7135 DIP28 4位双积分IC-模拟-DAIC-模拟-运算放大器TL084C DIP14 8MHz ±18V 四单元IC-模拟-比较器LM339 DIP14 ±18V 四单元IC-数字-逻辑74HC138 SOIC-16 3-8解码器IC-数字-逻辑74HC595 SO16 8位串并移位寄存器IC-通信-串口SP3232E SOP-16 RS-232串行收发器IC-通信-PBUS PB331 SOP-8IC-语音SZY20499_A SOP-8 检验码 7A5CF41.13 单片机命名及描述规则1.13.1 单片机命名及描述示例：单片机TDC01B01S SOP-8 同尤达集电集控照明灯(含冠安授权)单片机TDC01A01S SOP-8 同尤达集电集控标志灯(含启成授权)单片机NY8B062E-ZMD SOP16 启成集电集控照明灯带授权带滚码 50%亮度单片机APM32E103RET6 LQFP-641.14 模块(部件)命名及描述规则1.14.1 模块命名及描述示例：外购部件-开关电源100W 15V NES-100-15外购部件-风扇12V 0.39A 8cm 滚珠轴承 8025外购部件-工控电脑主机系统:WIN7 32位 CPU:1037U 1.8G双核内存:DDR3 1G 型号:GZ-1037外购部件-小键盘迷你有线 USB接口外购部件-USB小音箱DC5V 13.7*9.1*7.4cm 颠屁虫010自制部件-智能网络主控器TDU MC2000自制部件-通讯模块PBUS-SM6912-A自制部件-充放电模块BAT001-A自制部件-显示模块PSM5C31m-A1.15 光源类器件(LED等)命名及描述规则1.15.1 光源类器件小类命名及描述示例：LED-绿光1206贴片 20mA 2.7-2.9V 520-525nmLED-椭圆绿光φ5插件 20mA 2.7-2.9V 520-525nm 白发绿高亮无卡LED-蓝光φ3插件 20mA 2.8-3.3V 465-475nm 白发蓝高亮带卡LED-白光2835贴片 0.2W 2.8-3.3V 20lm 5500-6000KLED-草帽灯珠φ8插件 0.5W 2.8-3.2V 50lm 5500-6000KLED-COB 19*19芯片 7W 300mA 23V 700lm 5500-6000KLED-指示灯φ3*5 绿发绿高亮长脚卡位5LED-指示灯φ3*5 红发红普亮短脚4LED-指示灯φ3*10黄发黄普亮短脚4LED-透镜 5054灯珠透镜角度60信号灯φ22 红光 AC/DC6.3V AD16-22D/S22信号灯φ22 红光 AC/DC6.3V IP65 AD16-22D/S221.16 电池类产品命名及描述规则1.16.1电池产品小类命名及描述示例：电池-镍镉 3.6V 800mAh 品字排带板线长80mm 2P2.54插头图号:xxxxxx 电池-镍镉 2.4V 600mAh 并排带板线长50mm 2P1.27插头图号:xxxxxx 电池-镍氢 1.2V 600mAh 带板线长90mm 2P2.54插头图号:xxxxxx电池-三元锂11.1V 2000mAh 一字排带板线长150mm 2P3.96插头图号：xxxxxx 电池-磷酸铁锂 9.6V 1500mAh 一字排带板线长150mm 2P3.96插头图号：xxxxxx 电池-铅酸12V 33Ah 195*130*155mm 三瑞牌电池-铅酸12V 65Ah 260*168*230mm DJM12-65 理士电池2.电气连接类物料2.1连接器类物料命名及描述规则2.1.1连接器小类命名及描述示例：接线端子-PCB焊接-按压接线4P 3.5 Wago250-204接线端子-PCB焊接-螺钉接线5P 5.0 绿色 XP126接线端子-PCB焊接-螺钉接线3P 7.5 升降式绿色 FS128-750-3P接线端子-PCB焊接-螺钉接线5P 9.5 栏栅式带盖 HB-9500-5P接线端子-螺钉固定-螺钉接线12P 12 带盖孔距153 电流25A TB-2512接线端子-导轨固定-螺钉接线轨距35 间距20 电流60A TBR-60A接线端子-导轨固定-螺钉接线轨距35 间距6.3 电流32A UK2.5B线头端子-UT叉形裸端头4平方开口6 UT4-6线头端子-OT圆形裸端头6平方孔径8 OT6-8线头端子-EN管形裸端头0.75平方长度12 EN7512线头端子-C45鸭嘴端头16平方 C45-16线头端子-螺旋接线帽内径9.7 弹簧螺旋式阻燃橙色 P3线头端子-尼龙压线帽铝环内径4.5 阻燃白色 CE-5接插件-PCB焊接插座6P 1.27 立式贴装接插件-PCB焊接插座5P PH2.0 卧式贴装接插件-PCB焊接插座3P XH2.54 立式插件中空1位带扣接插件-PCB焊接插座3P XH2.54 卧式插件中空1位带扣接插件-PCB焊接插座8P VH3.96 立式贴装接插件-PCB焊接插座6P 2.54 排针座单排立式插件接插件-PCB焊接插座3P 2.0 排针座双排立式贴装接插件-PCB焊接插针6P 2.54 排针单排卧式插件针长11.6接插件-面板固定插座DB9串口母头 9P 弯脚接插件-面板固定插座香蕉插座带接线螺母 M4 长39 纯铜红色接插件-面板固定插座航空插座 5芯 GX16-5接插件-面板固定插座220V电源插座三芯接插件-插头跳线帽 2P 2.54接插件-插头航空插头 5芯 GX16-5接插件-插头香蕉插头 4mm 黑色接插件-空中对接7P 3.5 插拔式螺钉接线端子一套接插件-空中对接2P SM2.54 公端子+母端子一套2.2 线材类物料命名及描述规则2.2.1线材小类命名及描述示例：电源线-3芯国标电源线0.75平方长100cm 弯头弯尾外购电源线-2芯国标电源线0.75平方长100cm 直头直尾外购电源线-5芯电批电源线0.5平方长150cm 两头带航空插头外购电源线-2芯DC母插电源线0.5平方长100cm 单头带插正红负黑中心正极电源线-3芯XH插头电源线0.5平方长350cm 线头带插带扣带接地线耳线尾去皮0.5cm上锡棕蓝黄绿三芯护套线电源线-2芯卡扣电源线0.75平方长150cm 扣内3cm 去皮0.3cm拧紧上锡扣外12cm 去皮0.8cm拧紧上锡棕蓝二芯白色护套线电源线-单条电源线6平方长75cm 线头OT6-8 线尾SC6-8 红色 ZR-RV数据线-高清视频信号线长100cm 两头带插HDMI2.0 外购数据线-9芯RS232串口线长100cm 一头母插一头公插 2-3脚交叉带屏蔽黑色外购连接线-9芯VH插头连接线 1.25平方长45cm 两头带插交叉连接全红色连接线-6芯1.27插头排线0.15平方长45cm 两头带插交叉连接连接线-7芯XH插头排线0.15平方长74cm 两头带插交叉连接连接线-2芯排线0.55平方长50cm 两头去皮0.3cm上锡2.3 绝缘材料类物料命名及描述规则2.3.1绝缘材料小类命名及描述示例：绝缘材料-热缩套管直径6mm 长度25mm 壁厚0.18mm 2倍收缩红色绝缘材料-黄蜡套管直径6mm 长度50mm 1.5KV 白底红条绝缘材料-玻钎套管（定纹管）直径6mm 长度50mm 1.5KV 白色绝缘材料-导热软硅胶垫长宽厚20*30*1.5mm 导热系数3.6W/m.k绝缘材料-导热硅胶垫片长宽厚20*30*0.2mm 耐压3KV/mm 导热系数1W/m.k绝缘材料-96氧化铝陶瓷片长宽厚20*30*0.5mm 耐压10KV/mm导热系数24W/m.k绝缘材料-绝缘粒子M3 TO-220A。
物料描述规范
物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料描述规范文件编号：HK-RD-QB- - 版本：V1.0品物料描述规范文件编号：HK-RD-QB- - 版本：V1.0物料大类状态类别代码物料名称描述要求例子文件编号：HK-RD-QB- - 版本：V1.0物料描述规范9908保险丝额定电压,形状尺寸,额定电流9909振荡器种类,振荡频率，(其它)9910放电管种类,放电电压，(其它)9911继电器线圈额定电压,吸合电压,线圈电阻9912遥控器机型，型号，(其它)9913束线带宽度,长度,类型，(其它)9914磁芯/磁块磁力强度,形状,颜色9915橡皮类长度,形状,宽度,高度9916固定座种类，(其它)9917杂类种类，(其它)9918静电铝箔尺寸，(其它)9919胶类类型，型号，(其它)9920胶纸类类型，型号，(其它)9921工具类种类，(其它)9922电池电池类型，电压，容量，(其它)电池 锂电池 3.7V 850mAh K69923手套种类，(其它)9924其它种类，(其它)9925摄像头驱动类型，像素，机型，(其它)摄像头 OV驱动 30万像素 K6X 9926广告机定时器种类，(其它)X 9927广告机播放器种类，(其它)X 9928电视机天线种类，(其它)X 9929电视机PVC类型，尺寸，(其它)X 9930LCD TV 其它小件9931催化剂类型，(其它)9932胶布类类型，尺寸，(其它)备注1状态栏标注“X”表示目前暂不使用的类别，以后可根据需要启用。
精密电位器
精密电位器目录精密电位器的原理精密电位器的相关规范精密电位器的性能参数精密电位器也叫精密可调电位器，是一种能以较高精度调节自身电阻的可变电阻器。
分有带指针,不带指针等形式,调整圈数有5 圈,10 圈等数种。
该电位器除具有线绕电位器的相同特点外,还具有线性优良,能进行精细调整等优点,可广泛应用于对电阻实行精密调整的场合，主要参数为阻值、容差、额定功率。
广泛用于电子设备，在音响和接收机中作音量控制用。
编辑本段精密电位器的原理精密电位器有多种形式，结构各异。
这里只对主要零部件及材料进行综合的讨论。
一、电阻体电阻体是电位器中提供一定电阻值的电阻部件，它的电性能决定了电位器的主要电性能。
电阻体应有良好的阻值稳定性，较小的电阻温度系数和静噪声。
为了提高可靠性，它还应具有耐潮、耐热、耐磨、耐氧化、耐高负荷以及耐冷热骤变等性能。
接触式电位器的电阻体，动触点在其上接触并滑动，因此电阻体表面具有低的电阻率，使其与动触点的接触电阻小；同时表面电阻率应分布均匀，以保持在有效电行程内接触电阻变化和轨道电阻变化小，能得到较理想的电阻规律特性。
电阻体表面应具有适当的光洁度，硬度和一定的耐磨性，以保证其机械耐久性。
对线绕电位器是将电阻线材绕在骨架上，制成圆环形或螺旋形等电阻体，对薄膜或厚膜电位器，是公基板上形成电阻膜，形状多为马蹄形，圆弧形或长条形。
对于合成实芯电位器，是在基座上压塑出马蹄形或长条形电阻轨。
二、骨架和基体骨架是线绕电位器电阻体的绝缘支承体。
基体(或基片)是非线绕电位器电阻体的支承体。
骨架和基体通常用绝缘性能良好的材料制成，要求耐热、耐潮、电绝缘性好，化学稳定性和导热性好，并只有一定的机械强度。
一般有层压纸胶板、层压布被板、塑料、陶瓷、玻璃和表面经过绝缘处理的铜、铝和铝合金等i这种表面经绝缘处理的金属基体，应具有足够的表面绝缘性，这种骨架基体具有良好的散热性，也易于成形。
三、电刷、滑动Q和中心接触圈片。
电位器中沿电阻体滑动，并引出输入电压的动触点构件称电刷＜或接触式入电刷分两大类：一类是金属刷。
常见物料分类及编码规则
常见物料分类及编码规则常见物料分类及编码规则XXX实行三级分类管理，对所有物料（除固定资产外）进行分类，分为大类别、小类别和品种类型。
物料编码总长为15位，物料大类、小类、物料品种和物料规格型号之间用英文句号隔开。
基本编码结构如下：X．XX．XX．XXXXXXXXXX。
一、物料大分类及其代码：1、电子材料：用“T”表示。
电子材料是指以其电性能为主要应用的材料，包括集成电路类、印刷电路板类、电类、电阻器类、电感器类、晶体管类、接插件类、稳压器类、变压器类、充电器类、开关类、电池类、电声器类、电位器类、磁珠类、数据线类和电线电缆类等。
2、光学材料：用“G”表示。
光学材料是指传输光线的介质材料，包括光学玻璃、光学晶体和光学塑料等光学介质材料，但不包括光电性能一体化应用的光电材料，例如发光二极管、氖灯、日光灯、显像管、液晶屏等光电类材料，该类材料归于电子材料类。
3、塑胶材料：用“S”表示。
塑胶材料是指以高分子合成树脂为主要应用的材料，包括ABS、PVC、PA、PS、PE等塑胶料，但不包括光学与塑胶一体化应用的材料，以及用于产品包装的塑胶材料，例如有机玻璃、玻璃钢、吸塑盒等，该类材料归于光学材料类或包装材料类。
公司目前应用的塑胶材料主要包括数码相机、车载摄像头、网络摄像头等产品的塑胶结构件，例如机壳，以及用于其他用途的PVC线管、塑胶工具、塑胶模具等。
4、金属材料：用“J”表示。
金属材料是指以钢、铁、铝等为主要应用的材料，公司目前主要包括数码相机、摄像头等产品使用的金属结构件，以及用于其他用途的角铁、金属线管、金属紧固件、金属工具、金属模具等。
5、包装材料：用“B”表示。
包装材料是指用于产品包装的材料，主要包括包装箱、吸塑盒、胶袋、包装带、封箱胶纸、不干胶标签、防潮剂、合格证等。
6、辅助材料：用“F”表示。
辅助材料是指构成产品实体的非主要材料，或辅助产品生产的应用材料，公司目前主要包括：UV胶、热固胶、酒精、锡膏、锡浆、清洗剂、无尘布、泡棉垫、双面胶、保护膜、钢网纸、胶水、锡条等。
物料名称及型号书写规范2014-10-31
物料名称及型号书写要求当客户的物料型号规格只提供主要参数（即型号不完整）时，可按以下规则重新定义新的完整型号；若其他客户提供的型号完整时，保留客户的完整型号。
（注：以下所有物料的规格型号只列举了个别型号系列的书写要求，遇到其他系列型号时，应具体问题具体分析，依据相应的型号标准进行型号规格的完善，以保证物料型号与实际物料一一对应。
）一、贴片器件1.贴片普通电阻示例：【物料名称：贴片电阻型号规格：0805-102-J】（注：电阻只提供主要参数，其中所有封装均用英制(mil)表示；所有精度采用字母代替；所有阻值均采用三位或四位数字表示；每个参数中间用“-”连接。
）①如0805-102-J器件精度阻值大小外形尺寸注：一般用4位数据表示阻值的器件精度为F（±1%）②如0805-1/8W-102-J器件精度阻值大小额定功率外形尺寸2.贴片排阻示例：【物料名称：贴片排阻；型号规格：0805-4R-102-J】①如0805-4R-102-J器件精度阻值大小电阻个数封装尺寸3.贴片可调电阻：【物料名称：贴片电位器型号规格：3266W-203K】①如3266W-203K器件精度可调阻值外形尺寸型号系列4.贴片特殊性能电阻类：【物料名称：贴片压敏电阻、贴片热敏电阻、贴片光敏电阻…；型号规格：完成而准确的型号（上网查询或与客户沟通所得）】5.贴片电容：【物料名称：贴片电容型号规格CC41-0603-CG-50V-100-J】注：电容的容值用三位数字表示；封装采用英制(mil)表示；所有精度均用字母表示；每个参数中间用“-”连接；①如CC41-0603-CG-50V-100-J器件精度容值大小额定电压温度特性封装尺寸型号系列②如0805CG511K500NT写法的型号，需改成①类写法，即CT41-0805-CG-50V-511-K(需熟悉型号的书写规范及指代意义，避免写错) 6.贴片钽电容：【物料名称：贴片钽电容型号规格：CA45-B-20V-106-F】①如CA45-B-20V-106-F器件精度容值大小额定电压外形尺寸型号系列②如TAJ D 107 K 016 R NESR值包装代码额定电压器件精度容值大小外形尺寸型号系列7.贴片铝电解电容：【物料名称：贴片铝电解电容型号规格：RVT-1500uF-6.3V-10*10.2】①如RVT-1500uF-6.3V-10*10.28. 贴片可变电容：【物料名称：贴片可变电容 型号规格：完成而准确的型号（上网查询或与客户沟通所得）】9. 贴片电感示例：【物料名称：贴片电感 型号规格：0805CS-271XJLC 】 ①如0805 CS-271 XJ L C②如LEM 1206-2.7uH-J （此处的“u ”必须用英文小写字母“u ”）③如XEC J 0805 CW 221 J G P包装代码 器件精度 电感量 型号系列 外形尺寸包装代码 焊盘存料 器件精度 电感量 材质 外形尺寸 质量等级 生产厂家 封装尺寸 容值大小 额定电压 类型、系列器件精度 电感量 外形尺寸 型号系列④贴片磁珠类器件：【物料名称：贴片电感型号规格：完成而准确的型号（上网查询或与客户沟通所得）】10.贴片晶振：【物料名称：贴片晶振型号规格：ZPB-26 12.288MHz-3.3V（存在一个空格）】①ZPB-26 12.288MHz-3.3V电源电压器件频率型号系列11.贴片开关（按键）：【物料名称：贴片按键型号规格：完整准确的型号】12.贴片二极管、贴片三极管、贴片集成电路按照原文件所给型号，加后缀封装（不含引脚数）；【物料名称及型号规格如下所示】①贴片二极管：1SS181/SOT-23②贴片三极管：2SC2351/SOT-23③集成电路：AD8343ARU/TSSOP13.贴片发光二极管示例：【物料名称：发光二极管型号规格：19-21SURC/S530/高亮/红/0603】14.贴片类变压器、滤波器、电源模块、继电器器件按照原文件所给型号写，如有封装，后缀加上，用“/”隔开，如下：【物料名称：变压器、滤波器、继电器、电源模块型号规格：完整的型号规格/封装】15.【物料名称：贴片保险丝型号规格：完整的型号规格】16. ①贴片连接器：【物料名称：贴片连接器型号规格：完整准确的型号】②贴片单排插针：【物料名称：贴片单排插针型号规格：完整准确的型号】③贴片双排插针：【物料名称：贴片双排插针型号规格：完整准确的型号】④贴片卡座、贴片电池座：【物料名称：贴片卡座、贴片电池座型号规格：完整准确的型号】二、插件器件17.引线电阻示例：【物料名称：引线电阻型号规格：RJ23-1/6W-10KΩ-F】注：该类物料型号中的“Ω”均采用符号栏中的“Ω”，不可使用其他特殊符号，“K”为英文大写字母，精度采用字母代替；参数之间用“-”连接。
电位器型号与规格说明128c
电位器型号与规格说明128c
【原创版】
目录
1.电位器的定义与作用
2.电位器的种类与规格
3.电位器的应用领域
4.如何选择适合自己的电位器
5.结论
正文
电位器是一种电子元器件，主要用于调节电路中的电阻值，从而控制电流的大小。
它在电子设备中具有广泛的应用，如音响设备、电视机、收音机等。
电位器通常由一个可旋转的旋钮和一个固定电阻组成。
当旋钮旋转时，电阻值会发生改变，从而影响电路中的电流。
电位器有多种类型和规格。
根据电阻值的大小，电位器可以分为 10K、20K、50K、100K 等不同规格。
根据电阻的类型，电位器可以分为线性电阻和非线性电阻。
线性电阻的电阻值随着旋钮的旋转而均匀改变，非线性电阻的电阻值则随着旋钮的旋转而不均匀改变。
电位器广泛应用于各种电子设备中。
例如，在电吉他中，电位器通常用于调节音量和音色。
一般电吉他采用 A500K 电位器，而 Fender 电吉他则采用 A250K 电位器。
此外，一些使用主动式拾音器的电吉他也往往使用 250K 的电位器。
对于电位器的选择，需要根据具体应用场景和要求来确定。
例如，在选择电位器时，需要考虑电阻值的大小、电阻的类型、电位器的尺寸等因素。
此外，在选择电位器时，还需要注意电位器的质量和可靠性，以确保电位器在长时间使用过程中能够稳定工作。
总之，电位器是一种重要的电子元器件，具有广泛的应用。
a103电位器规格书
a103电位器规格书A103电位器是一种常用的电子元件，其具有可调节电阻值的特点，在电子电路中起到辅助调节电路电阻、电流和电压的作用。
下面将详细介绍A103电位器的规格以及一些相关参考内容。
1. 规格：A103电位器的规格主要包括外观尺寸、电阻值范围、额定功率和使用环境等。
一般来说，A103电位器的外观尺寸较小，通常为直径10mm，高度约为6mm，适用于紧凑的电子设备中安装。
电阻值范围一般为100Ω到1MΩ之间，可供不同电路需求选择。
额定功率一般为0.05W，即在正常使用环境下，电位器可以承受的功率不超过0.05瓦。
在使用环境方面，A103电位器一般适用于工作温度为-10°C到+85°C的场合。
2. 机械特性：A103电位器的机械特性主要包括旋转角度、转动力矩和耐久性等。
常见的A103电位器一般具有270度的旋转角度，即可以进行从0度到270度的连续旋转调节。
转动力矩一般较小，操作手感较轻。
耐久性方面，A103电位器一般具有较高的使用寿命，可以经受多次损耗，具有较好的耐用性。
3. 电学特性：A103电位器的电学特性主要包括电阻值范围、电阻误差、线性度和温度系数等。
电阻值范围一般为100Ω到1MΩ之间，可以提供不同的电阻值选择。
电阻误差一般在±20%以内，也有更高精度的型号可供选择。
线性度一般为±5%，即在旋转过程中电阻值变化较为匀称平稳。
温度系数一般为±100ppm/°C，即在不同温度下，A103电位器的电阻值变化范围较小。
4. 应用领域：A103电位器广泛应用于各种电子设备中，包括音频设备、电子仪器、通信设备和家用电器等。
在音频设备中，A103电位器通常用于控制音量大小，调节音效均衡等；在电子仪器中，可以用于调节测量电路的灵敏度，校准仪器等；在通信设备中，常用于调节信号强度和频率；在家用电器中，常用于调节电器的亮度、速度和功率等参数。
电位器物料规格描述规范
电位器物料规格描述规范电位器物料规格描述规范电位器分三种：旋转电位器、直滑电位器、微调电位器一.旋转电位器规格描述规范1、物料编码；如：9E06-****-****-**2、物料名称分三种：旋转电位器3、焊接类型：如：插件（或SMD）水平、垂直.4、外型直径：如：09、11、12、14、16、17、24......等型5、联数：如：单联、双联、三联、四联……..等.6、线性，如：（05、10、15、20、25、30）A，（0、1、2、3、4、5）B，（05、10、15、20、25、30）C等7、阻值：如：10K、20K、50K、100K......等8、定位数：如：0C、1C、5C、7C、11C、24C、41C……..等9、柄长（L）：垂直电位器为PCB至柄端的长度，水平为电位器脚至柄端的长度。
如L=15、20、25、30MM 等10、安装旋钮尺寸（a）:如a=7、12MM11.柄端形状：如圆柄、半柄12.是否带开关：带开关的注明带开关，不带开关的不用注明.13. 是否带附件：有附件的注明有几PCS螺母，垫片；没有附件的不用注明.14. 环保描述，如：ROHS。
15. 厂商料号以后不在规格中显示，系统另外显示.例1：物料编码（9E06-****-****-**）物料名称（旋转电位器）规格（插件垂直09型单联0B50K0C L=30MM, a=12MM 圆柄ROHS ）其中：0B为B（0）线性，如是5B为5B线性;0C为不带中点，没有附螺母垫片.例2：物料编码（9E06-****-****-**）物料名称（电位器）规格（插件垂直11型双联15C50K1C L=25MM,a=7MM 圆柄附1PCS螺母垫片ROHS）其中：15C为C(15)线性，如是1C为1个定位点（中点）。
1PCS螺母垫片为附1PCS螺母垫片.例3：物料编码（9E06-****-****-**）物料名称（直滑电位器）规格（插件水平16型四联15A50K41CL=17MM, a=7MM 半柄附2PCS螺母垫片ROHS "昇威" RD16************）其中：15A为A(15)线性，如是41C 为41个定位点。
电子元器件物料描述标准
4 元器件物料名称标准化描述4.1 电阻4.1.1电阻品名构成:示例1：插件电阻器品名构成R T 1 4—1/4W —10KΩ—J①②③④额定功率精度电阻类别标称阻值示例2：片式电阻器品名构成RI —0805 —1/8W —100Ω—J电阻类别尺寸功率标称阻值精度4.1.2电阻类别：四部分组成（不适合敏感电阻）。
①主称：用字母R表示电阻。
②材料或功能：用字母表示，表示电阻体用什么材料或具有什么功能，T-碳膜、H-合成碳膜、J-金属膜、S-有机实心、N-无机实心、Y-金属氧化膜、I-片式、X-绕线③产品的主要特征：一般用一个数字或一个字母来表示。
1-普通、2-普通、3-超高频、4-高阻、5-高温、7-精密、8-高压、9-特殊、G-功率型注：如产品的主要特征为9-特殊性时，则须在备注栏中具体说明其特殊性。
★④序号：一般用数字来表示。
3表示1/6W，4表示1/4W，5表示1/2W，6表示1W，7表示2W。
4.1.3标称阻值：电阻器上面所标示的阻值。
用数字+电阻单位符号（Ω、KΩ、MΩ）表示，1 MΩ=103 KΩ=106Ω，如1.5Ω、3.3KΩ等。
4.1.4额定功率：用分数或整数标注，如1/4W 、2W等。
4.1.5封装：只在片式电阻中标注。
4.2 电容4.2.1电容器品名构成示例1：插件电解电容品名构成C D 1 1 0 — 16V — 1000UF — M — 5mm — 10*20mm①②③④⑤额定电压精度外形尺寸(直径*高度) 产品类别标称容值脚间距示例2: 贴片电解电容品名构成CD50 — 50V — 0.1UF — M — 6*6.3mm产品类别标称容值外形尺寸(直径*高度)额定电压精度示例3：贴片瓷片电容的品名构成：CC41 — 0805 — 50V — 0.1UF — K额定电压精度产品类别封装标称容值示例4:安规电容品名构成CBB62 — 250V — X2 — 0.47UF — J — 25mm — 30*16*22mm额定电压标称容值脚间距安规电容器安全等级精度外形尺寸(长*宽*高) 示例5:薄膜电容品名构成CBB21 — 400V — 0.01UF — K — 7.5mm — 11*6*10mm额定电压精度外形尺寸(长*宽*高) 薄膜电容器标称容值脚间距示例6:贴片钽电容、插件钽电容及插件瓷片电容品名构成CA42— 35V — 0.1UF — K — 2.5mm — 4*7mm额定电压精度外形尺寸(直径*高度)钽电容器标称容值脚间距4.2.2 电容类别：由四部分组成（不适合压敏、可变、真空电容器）。
数码电位器-原材料规格书模板
供应商L O G O
供应商公司名称
原材料规格书
原材料名称描述
原材料英文名称描述
物料代码
拟制: 审核: 批准:
XXXX-XX-XX发布
供应商公司名称(供应商代码)
签章位置
1 产品简介
(例如产品功能描述和应用范围,产品执行标准)
╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳
2 产品说明
(例如命名规则和产品本体标记,丝印含义说明)
╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳
3 电气参数
4 机械性能参数
(例如参数项目及其符号,规格范围,单位)
5 封装/引脚/内部电路图
6 结构尺寸图
7 信赖性试验方法
(例如试验项目,试验条件,判定标准,如有必要可说明试验组别)
8 主要组成材料
(要求有表面镀层处理的元器件除说明其本体组成材料外还需说明其表面镀层成份:例如元器件端电极,引线内外层成份)
9
10 包装方式
11 使用注意事项
╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳
12 在正常情况下产品上机不良率
13 备注声明该规格书/产品主要适用于何种应用范围;所列内容如有对我司不适用的条款需列出说明;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电位器物料规格描述规范
电位器分三种：旋转电位器、直滑电位器、微调电位器
一.旋转电位器规格描述规范
1、物料编码；如：9E06-****-****-**
2、物料名称分三种：旋转电位器
3、焊接类型：如：插件（或SMD）水平、垂直.
4、外型直径：如：09、11、12、14、16、17、24......等型
5、联数：如：单联、双联、三联、四联……..等.
6、线性，如：（05、10、15、20、25、30）A，（0、1、2、3、4、5）B，（05、10、15、20、25、30）C等
7、阻值：如：10K、20K、50K、100K......等
8、定位数：如：0C、1C、5C、7C、11C、24C、41C……..等
9、柄长（L）：垂直电位器为PCB至柄端的长度，水平为电位器脚至柄端的长度。
如L=15、20、25、30MM 等
10、安装旋钮尺寸（a）:如a=7、12MM
11.柄端形状：如圆柄、半柄
12.是否带开关：带开关的注明带开关，不带开关的不用注明.
13. 是否带附件：有附件的注明有几PCS螺母，垫片；没有附件的不用注明.
14. 环保描述，如：ROHS。
15. 厂商料号以后不在规格中显示，系统另外显示.
例1：物料编码（9E06-****-****-**）物料名称（旋转电位器）规格（插件垂直09型单联0B50K0C L=30MM, a=12MM 圆柄ROHS ）其中：0B为B（0）线性，如是5B为5B线性;0C为不带中点，没有附螺母垫片.
例2：物料编码（9E06-****-****-**）物料名称（电位器）规格（插件垂直11型双联15C50K1C L=25MM,
a=7MM 圆柄附1PCS螺母垫片ROHS）其中：15C为C(15)线性，如是1C为1个定位点（中点）。
1PCS螺母垫片为附1PCS螺母垫片.
例3：物料编码（9E06-****-****-**）物料名称（直滑电位器）规格（插件水平16型四联15A50K41C
L=17MM, a=7MM 半柄附2PCS螺母垫片ROHS "昇威" RD16************）其中：15A为A(15)线性，如是41C 为41个定位点。
二.直滑电位器规格描述规范
1、物料编码；如：9E06-****-****-**
2、物料名称分三种：直滑电位器
3、焊接类型：如：插件（或SMD）水平、垂直.
4、滑动行程：如：1
5、20、25、30、45、60、100......等型
5、联数：如：单联、双联……..等.
6、线性，如：（05、10、15、20、25、30）A，（0、1、2、3、4、5）B，（05、10、15、20、25、30）C等
7、阻值：如：10K、20K、50K、100K......等
8、定位数：如：0C、1C……..等
9、柄长（L）：如L=10、15、20、25 等
10、安装旋钮尺寸（F）:如F=7、10MM
11.是否带LED：带LED的注明LED和颜色，不带LED的不用注明.
12. 环保描述，如：ROHS。
13. 厂商料号以后不在规格中显示，系统另外显示.
例1：物料编码（9E06-****-****-**）物料名称（直滑电位器）规格（插件垂直45型单联0B50K0C L=20MM, F=10MM ROHS ）其中：0B为B（0）线性，如是5B为5B线性;0C为不带中点，
例2：物料编码（9E06-****-****-**）物料名称（直滑电位器）规格（插件垂直30型双联15C50K1C L=25MM, F=7MM 圆柄红色LED ROHS）
三.微调电位器规格描述规范
1、物料编码；如：9E06-****-****-**
2、物料名称分三种：微调电位器
3、焊接类型：如：插件（或SMD）水平、垂直.
4、外型尺寸：如：06、08、09、10、11......等型
5、阻值：如：10K、20K、50K、100K......等
6、功率：如：0.1、0.2、05W……..等
7、额定电压：如：50、100、150、200、250、500V……..等
8. 环保描述，如：ROHS。
例1：物料编码（9E06-****-****-**）物料名称（微调电位器）规格（插件垂直08型单联1K 0.1W 100V ROHS）
08型为外径8MM.。
