数字式万用表常见故障及解决办法
有关数字万用表的故障排除介绍
有关数字万用表的故障排除介绍数字万用表（Digital Multimeter，DMM）是现代电子测量工作中必不可少的工具，可以用于测量电压、电流、电阻、电容等电气量，方便易用。
然而，数字万用表也会遇到故障，本文将介绍数字万用表的故障及排除方法。
数字万用表出现的常见故障及解决方法1. 测量准确度降低如果使用数字万用表测量的电压、电流等值与实际值存在误差，可能是由于测量传感器元件损坏或已经过期导致。
首先应当使用校准器进行校准，校准器能够精确地输出一定电压和电流值，实现对数字万用表的校准。
如果校准后仍存在误差，则可以联系维修人员查找故障原因。
2. 数字显示不正确如果数字万用表的数字显示器显示不正确或没有显示，首先需要检查电池电量是否充足。
如果电池电量正常，可能是由于显示器元件损坏导致，这时需要联系维修人员进行更换。
3. 读数不稳定如果读数不稳定，可能是由于手柄接触不紧导致，可以检查插头或连接线是否接触良好。
如果连接紧密仍存在问题，可能是由于内部元件老化损坏或接线板接触不良，需要联系维修人员检查。
4. 测量保护电路失效当数字万用表测量电压、电流等值时，由于突然出现过高值也会造成元器件损坏和线路烧毁现象。
数字万用表通过保护电路保护元件和线路不被损坏。
如果保护电路失效，可能会导致误操作时元件和线路损坏，就会出现不合理的数值，甚至会出现事故。
如果发现保护电路失效，可以联系维修人员进行维修。
数字万用表的正确维护方法除了出现故障时需要进行排除之外，正确的维护也能延长数字万用表的使用寿命。
下面是一些数字万用表的正确维护方法：1. 防止磨损和污染数字万用表属于比较精密的仪器，因此要避免受到机械损伤和污染。
在使用过程中要注意轻拿轻放，避免碰撞和受挤压。
在工作时避免接触到油污、灰尘、湿气等有害物质。
2. 注意温度湿度数字万用表适用温度湿度要求一般在20℃～30℃和40%～60%之间。
如果工作环境温度过高或者过低，都会对数字万用表的使用造成影响。
万用表常见故障检修
万用表常见故障的检修以MF47型万用表为例。
(1)磁电式表头故障。
1摆动表头，指针摆幅很大且没有阻尼作用故障为可动线圈断路、游丝脱焊。
②指示不稳定。
此故障为表头接线端松动或动圈引出线、游丝、分流电阻等脱焊或接触不良。
3零点变化大，通电检查误差大。
此故障可能是轴承与轴承配合不妥当，轴尖磨损比较严重，致使摩擦误差增加，游经严重变形，游丝太脏而黏圈，游丝弹性疲劳，磁间除中有异物等。
(2)直流电流挡故障。
测量时，指针无偏转，此故障多为表头回路断路，使电流等于零;表头分流电阻短路，从而使绝大部分电流流不过表头:接线端脱焊，从而使表头中无电流流过。
2部分量程不通或误差大。
原因是由于分流电阻断路、短路或变值所引起，常见为(RX1Ω挡)。
③测量误差大，原因是分流电阻变值(阻值变化大，导致正误差超差;阻值变小，导致负误差)。
④指示无规律，最程难以控制，原因多为量程转换开关位置窜动(调整位置，安装正确后即可解决)。
(3)直流电压挡故障。
指针不偏转，示值始终为零。
分压附加电阻断线或表笔断线。
②误差大。
其原因是附加电阻的阻值增加引起示值的正误差，阻值减小引起示值的负误差。
③正误差超差并随着电压量程变大面严重。
表内电压电路元件受潮而漏电，电路元件或其他原件漏电，印制电路板受污、受潮、击穿、电击碳化等引起海电。
修理时，刮去烧焦的纤维板,清除粉尘，用酒精清洗电路后烘干处理严重时，应用小刀割铜泊与铜泊之间电路板，从面使绝缘良好。
④不通电时指针有偏转，小量程时更为明显。
其故障原因是由于受潮和污染严重，使电压测量电路与内置电池形成漏电回路。
处理方法同上。
(4)交流电压、电流挡故障。
1交流挡时指针不偏转、示值为零或很小，多为整流元件短路或断路，或引脚脱焊。
检查整流元件，如有损坏更换，有虚焊时应重焊。
②于交流挡,示值减少1/2。
此故障是由整流电路故障引起的，即全波整流电路局部失效而变成半波整流电路使输出电压降低，此时更换整流元件，故障即可排除。
万用表常见故障及排除方法
万用表常见故障及排除方法万用表作为电工必备的测试工具之一，经常被用于测量电压、电流、电阻等等。
但在日常使用中，万用表也会出现一些故障，影响测试的准确性。
本文将介绍万用表常见故障及排除方法，帮助使用者更好地维护和使用万用表。
1. 无法开机无法开机可能有几种原因。
首先，电池可能已经用完，需要更换底部的电池。
另外，可能存在损坏的开关或其他的电路部件，需要进行修理或更换。
如果这些方法都不能解决问题，需要联系相关厂家进行检查和维修。
2. 测试结果不准确如果测试结果不准确，可能是由于电池电量不足或者是已经损坏的电路。
此时，先尝试更换新的电池，如果还是不能解决问题，需要联系厂家或者专业维修人员进行检查。
另外，一些万用表需要校准才能准确测试，如果测试结果有偏差，可能是因为校准不准确。
此时需要进行校准，具体方法请查看说明书或联系厂家。
3. 测量电流或电压时显示不正常在测量电流或电压时，万用表的显示可能很小或者没有显示。
这可能是由于选择了错误的测量模式或者是测量量的范围不正确。
此时需要检查选择的测量模式和量程是否正确，如果还有疑问，可以参考说明书进行确认。
4. 测量电阻时显示不正常在测量电阻时，显示可能会闪烁或者出现错误的数值。
这可能是由于接触不良或者是需要校准。
首先需要检查探头是否良好接触，如果还出现问题，则需要进行校准，具体方法请查看说明书或联系厂家。
5. 读数变化大在测试过程中，读数的变化很大，可能是万用表内部的接触不良。
此时需要拆开万用表进行检查，如果需要更换电路或其他部件，建议找专业人员进行更换，不要自行操作。
6. 其他故障除了上述常见故障之外，万用表还可能存在一些其他故障，例如显示屏损坏、指针抖动等等。
此时需要联系厂家或者专业维修人员进行检查并修复。
7. 排除方法在排除万用表故障时，需要注意以下几点：•首先需要确认是否真的是万用表本身的故障，还是其他因素引起的；•其次需要根据故障情况，选择不同的排除方法；•如果不确定故障原因，可以查看说明书或者联系厂家；•不要进行自己不熟悉的维修操作，应该寻求专业技术人员帮助。
万用表的常见故障及维修方法
万用表的常见故障及维修方法前言万用表是一种可以测量电压、电阻和电流等多种电学量的电子测试仪器，广泛应用于电子制造、电子测试、电力系统、信息通信、航空航天等领域。
但是，由于使用频繁和使用环境的不同，万用表的故障也经常会出现，本文将介绍一些常见的万用表故障及其解决方法。
常见故障电量表指针不稳或不动电量表指针不稳或不动是万用表使用中最常见的故障之一，通常会出现以下几种情况：1.表针来回摇摆，指示不稳定；2.表针始终指在某一位置不动；3.表针指示偏高/偏低。
这些故障多数是由于万用表表内机构失调导致的，如表针受到了磁场影响、积尘、铁芯接触不良等因素。
电池漏液万用表的电源一般是由干电池或充电电池提供的，如果电池长时间没有更换或维护，电池会漏液导致万用表内部损坏，比如仪表灵敏度下降、测量精度变差、电路板腐蚀等，所以平时应该注意及时更换电池。
测量值错误或不稳定万用表测量电学量时，如果遇到测量值错误或不稳定的情况，首先需要检查测量线是否接触良好，接下来可能会出现以下情况：1.万用表的内部电路元件或传感器损坏；2.被测对象与万用表之间的连接线路失效；3.万用表摆位或测试档位选择错误。
维修方法修复电量表不稳定或不动若出现电量表不稳定或不动的情况，需要进行一定的维修：1.清洗表面，特别是表针和积尘区域；2.调整表磁场位置，避免外磁场的影响；3.调整铁芯位置，使得表针更加灵敏；4.更换失调的表内机构。
处理电池漏液如果发现万用表的电池漏液，需要立即停止使用，拿掉电池，把万用表倒转放在干燥处放置至少 24 小时。
之后检查电池仓内是否有电池残留物，如有应使用清洁剂清洗干净。
如果电路板受损较大，则需要更换电路板或整个万用表。
处理测量值稳定性问题如果万用表出现测量值错误或不稳定的情况，则需要采取以下措施：1.范围选择正确，并且选择合适的量程；2.更换坏掉的电路元件或传感器；3.检查与被测器件连接的测量线是否良好连接；4.寻找并排除可能的干扰源，如近距离高频电磁干扰、电源波动等。
数字万用表常见故障及原因
各量限的误差有正也有负
般先正误差后负误差 3． 分流电阻某一档因烧坏而短路，此时一般先负
误差后正误差。正、负误差转换的那一档分流
电阻试故障所在
1． 与液晶显示器串联的电阻值变小
各档量程值偏高
2． 分流电阻值偏高
3． 液晶显示器灵敏度偏高
各档量程值偏小
1． 液晶显示器串联电阻值增大 2． 液晶显示器灵敏度偏小
常见故障是该挡倍增电阻有故障，如变值、短路等
检查某一挡后，各挡都不通
开始出 现不 通时的 那一 个量 程的倍 增电 阻脱 焊或 断线
显示轻微摆动或显示值极小
整流器击穿
误差偏小 50%左右
全波整流器中有一只二极管被击穿各挡显示值偏低 Nhomakorabea一误差率
整流器性能不佳，反向电阻减小
液晶无显示
正负表笔短路时，表针调不到零欧姆
液晶无显示
1． 电压部分开关公用接点脱焊 2． 最小量程挡倍增电阻断线或损坏
某量程档不工作，而其他挡工作
1． 转换开关接触不好或烧坏触点 2． 转换开关触点接线或附加电阻断线、脱焊
小量程误差大，随量程增大误差变小
常见故障是小量程倍增电阻故障，如变值、短路等
某量程显著不准确，该挡以前正常；该挡以
后各挡随量程增大，误差反变小
电
阻 档
调零时表针跳跃不稳
个别量程误差大
个别量程不工作
1． 转换开关公共触点引线断 2． 调零电位器中心焊点引线断 3． 电池用完或引线断 1． 电池电量不足 2． 串联电阻值增大 3．转换开关接触电阻增大 1． 调零电位器值变大 2． 调零电位器接触不良
该挡分流电阻变值或烧坏
1． 该量程转换开关接触不良 2． 该量程的串联电阻开路 3． 该量程与液晶显示器部分并联的专用电阻烧

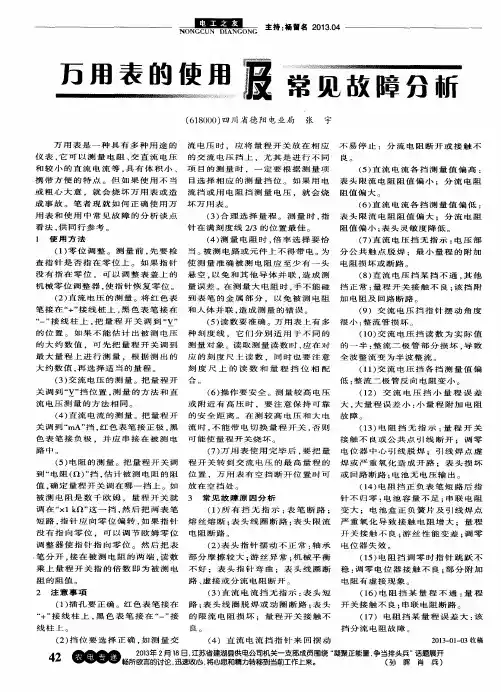

万用表的使用及常见故障分析
（ １ ２ ） 交 流 电 压 挡 小 量 程 误 差
大 ， 大量 程误 差 小 ： 小 量 程 附 加 电 阻
（ １ ３ ） 电 阻挡 无 指 示 ： 量 程 开 关
（ ４） 直 流 电 流 的 测 量 。把 量 程 开 的 安 全 距 离 。 在 测 较 高 电 压 和 大 电 故 障 。 色 表 笔 接 负 极 ，并 应 串 接 在 被 测 电 路 中。 （ ５） 电 阻 的 测 量 。把 量 程 开 关 调 到“ 电阻 （ Ｑ） ” 挡 ， 估计 被 测 电阻 的阻 值 ， 确 定 量 程 开 关 调 在 哪 一 挡 上 。如 被测 电阻是 数 千 欧姆 ，量 程开 关 就 调在 “ ×１ ｋ Ｑ” 这一 挡 ， 然 后 把 两 表 笔 短路 ， 指 针 应 向零 位 偏 转 ， 如果 指 针 没 有 指 向 零 位 ，可 以 调 节 欧 姆 零 位 可 能使 量程 开关烧 坏 。 （ ７） 万用 表 使用 完 毕 后 ， 要把量 程 开 关 转 到 交 流 电压 的 最 高 量 程 的 位置 ，万用 表 有 空挡 断 开 位 置时 可 放在 空挡处 。 ３ 常 见 故 障 原 因 分 析 接 触 不 良或 公 共 点 引 线 断 开 ： 调 零 电位 器 中 心 引 线 脱 焊 ； 引 线 焊 点 虚 焊 或 严 重 氧 化 造 成 开 路 ； 表 头 损 坏 或 回路 断 路 ； 电池 无 电 压 输 出 。 （ １ ４ ） 电 阻 挡 正 负 表 笔 短 路 后 指 针不 归零 ： 电池 容 量 不 足 ： 串 联 电 阻 严 重 氧 化 导 致 接 触 电 阻 增 大 ：量 程 开 关接 触 不 良； 游 丝 性 能变 差 ； 调 零
（ ７ ） 直 流 电压 挡无 指 示 ： 电 压 部 分 公 共 触 点 脱 焊 ： 最 小 量 程 的 附 加 （ ８ ） 直 流 电压 挡 某挡 不 通 ． 其 他
数字万用表常见故障的防范措施
（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
数字万用表测直流时一、进行机械调零。
二、选择合适的量程档位。
三、使用万用表电流挡测量电流时，应将成用表串联在被子测电路中，因为只有串连接才奶使流过电流表的电流与被测支路电流相同。
测量时，应断开被测支路，将万用表红、黑表笔串接在被子断开的两点之间。
特别应注意电流抄录能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。
四、注意被测电量极性。
五、正确使用刻度和读。
六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内，量程开关可以置于直流电流挡的任意量程上。
七、如果被子测的直流电流大于2.5A，则可将2.5A挡扩展为5A挡。
方法很简单，使用者可以在“2.5A”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻，这样该挡位就变成了5A电流挡了。
接入的0.24A电阻应选取用2W以上的线绕电阻，如果功率太小会使之烧毁。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
DT_890A数字万用表常见故障的维修
收稿日期: 1998 05 11
1 48
实验室研究与探索
1998 年 第 5 期
T C7106 无效。判断可能是输入 端电容 C22 漏电, 更换后故障即排除。
实例 5 开机后所有档位均有跳动的无 规律 数 字显 示。开 机 测 量 整 机 电 流 约 为 50mA, 远大于正常值的 4mA。测 T C7106 的 36 脚及 1 脚电压均不正常, 判断为 T C7106 损坏, 拆换 T C7106 后直流电压、电流已能正 常测量, 但交流及电容档故障依旧, 测整机电
实例 2 DCA 的 200mA、20mA 档正常, 但 2mA、200uA 档均显示溢出。其直流电流 测量电路 参见附图。200mA 及 20mA 档正 常, 说明 T C7106 及 BX、D1、D2、R 34、转换开 关应无问题, 最 可能损坏的是 R 8、R 9, 经分 析当 R 9 开路 时, 外部 电 压直 接加 到 IN + 端, 必然会使显 示溢出, 试测 R 9 果然开路, 用一同精度 100 电阻替换之, 故障即排除。
附图 直流电流测量电路图
实例 3 各档功能正 常, 但均有明显误
差。推测为电压基准失准,
试用
4
1 2
位表测
T C7106 第 36 与 35 脚 间 的 基 准 电 压 约
91mV, 细 心 调 整 W 4, 使 电 压 值 为 100. 00
mV, 故障即排除。 实例 4 测量同一直流电压 或电流时,
实验室研究与探索
1998 年 第 5 期
LABORAT ORY RESEARCH AND EXPLORAT ION
数字万用表的常见故障处理与维修
数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。
外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。
数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。
7106采用内部异或门输出，可驱动LCD显示器，耗电极省。
它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。
缺点是A/D转换速度较慢，但能满足常规电测量的需要。
下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。
(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。
(3)直流电压基本档不回零。
一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。
(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。
(5)各档显示数字乱跳无法使用。
此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。
检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。
万用表坏了怎么办？6个维修实例让你巧变万用表维修达人
万用表坏了怎么办？6个维修实例让你巧变万用表维修达人点击上方高保真音响杂志可订阅哦！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。
它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。
那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。
耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。
学会发现问题、解决问题就变成了当务之急要做的事。
下面我通过6个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者假设能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。
实例1【故障现象】某台DT830型数字式万用表，在无输入状况下，交流电流、电压和直流电压各挡显示均不能为正常情况下的“0”。
【分析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各挡显示均不为“0”，问题可能出在交、直流电压挡的公共部分。
打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106芯片引脚间也有较多灰垢。
很显然，故障原因来自灰垢等造成的万用表电路间的漏电。
【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。
经过这样的处理后，万用表故障排除。
实例2【故障现象】某台DT830B型数字式万用表，所有欧姆挡及晶体二极管测量挡示数均为“0”〔正常时均应在最高位显示溢出数字“1”〕，其他挡位正常。
【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。
接下来检查电路半导体器件，该万用表中只有1只晶体二极管和2只晶体三极管，位置如图1所示。
晶体二极管型号为1N4007，分析此晶体二极管应为交流电压挡的整流器件，不在故障范围内，因此重点检查2只晶体三极管，其型号均为9014。
数字万用表的常见故障原因分析
数字万用表的常见故障原因分析引言数字万用表是一种电子测量仪器，具有快速、准确、精确的测量特点，是电子行业、机械行业以及电力行业必备的常用设备之一。
然而，随着数字万用表使用的时间不断增长，会出现各种各样的故障，如不能正常开机、显示不清晰、量程不准等问题。
本文将深入探讨数字万用表遇到的常见故障及其原因分析。
常见故障及原因分析1. 不能正常开机数字万用表不能正常开机是比较常见的问题。
故障原因可能有硬件和软件两个方面：•硬件原因硬件故障的可能性是比较大的。
主要包括以下几个方面：* 电池老化或已过期：电池的寿命有限，使用时间长或长期没有使用的电池会逐渐失效。
* 开关键损坏或使用不当：开关键在使用过程中容易损坏，或者由于错误操作造成损坏，如在量程和电池切换时，当电表充电时，不小心打开开关键等。
* 电路板连接处虚焊或者接触不良：由于工作环境和使用频率不同，连接处会出现老化、虚焊和脱落等情况。
•软件原因使用数字万用表的时候，也可以遇到一些软件的问题。
主要表现为：* 按键失灵：按键是控制数字万用表的重要途径，误操作或按键失灵都会导致数字万用表不能正常开机。
* 内存损坏或数据错误：若内存出现损坏或者数据丢失，数字万用表将无法正常启动。
2. 显示不清晰数字万用表的显示不清晰也是常见的故障问题。
故障原因主要有以下几个方面：•电源问题电源问题是数字万用表显示不清晰的主要原因之一。
在数字万用表使用过程中，电池电量不足或者充电不足都可能导致显示模糊或无法显示。
此时，需要更换电池或充电。
•显示屏幕损坏显示屏幕是数字万用表最重要的组成部分之一，若显示屏组件损坏、破碎、发黄等，则会导致数字万用表显示不清晰。
•连接问题数字万用表连接处出现接触不良、松动等情况也会导致显示不清晰。
在这种情况下，需要检查接头和接线端是否被插好。
3. 量程不准量程不准也是数字万用表经常出现的故障之一。
故障原因主要包括以下几个方面：•电池电量不足当电池电量不足时，数字万用表并不能准确地测量或显示目标电路的电流、电压等数值，此时需要更换电池。
万用表常见故障及排除方法
万用表常见故障及排除方法
万用表那可是电工们的好帮手啊！可要是出了故障，那可真让人抓瞎。
咱先说说常见故障有啥。
指针不动了，这咋回事呢？难道是电池没电啦？赶紧检查检查电池呗。
要是电池有电指针还不动，那是不是表头坏了呢？这就好比一辆车，发动机好好的，可就是不走，那肯定是传动系统出问题了嘛。
数字万用表显示不正常又是咋回事呢？哎呀，是不是档位选错了呀？就像你穿衣服，尺码不对肯定不舒服呀。
或者是表笔接触不良？这可太让人闹心了。
那排除故障的方法呢？对于指针不动的情况，先换个电池试试，这多简单呀！要是还不行，就得找专业人士看看表头是不是坏了。
数字万用表显示不正常，检查档位，确认表笔接触良好。
这就跟给手机修毛病似的，一步步来总能找到问题。
在操作万用表的时候，安全那可是头等大事。
你想啊，要是不小心碰到高压电，那可不得了。
所以一定要小心谨慎，按照说明书来操作。
稳定性也很重要啊，要是测着测着数据乱跳，那可咋整？这就跟开车一样，忽快忽慢的多吓人。
万用表的应用场景那可多了去了。
家里电器坏了，用万用表查查线路。
工厂里维修设备，也离不开它。
这就好比医生手里的听诊器，能找出毛病在哪。
它的优势也很明显啊，小巧便携，操作简单。
不像有些仪器，又大又笨。
我就见过一个例子，有个大哥家里的电灯不亮了，用万用表一查，原来是线路短路了。
三下五除二就给修好了。
你说这万用表厉不厉害？
万用表就是咱身边的小助手，有了它，咱遇到问题就不用抓瞎了。
遇到故障别慌，按照方法来排除，肯定能让它重新发挥作用。
数字万用表常见故障检修
数字万用表常见故障检修及使用注意事项对数字万用表维修者来讲，学会正确使用只是工作的前提，熟悉其原理是工作的基础，而掌握仪表的维修技术则是工作的可靠保证。
下面介绍数字万用表的检修步骤、常见故障分析及排除方法、使用注意事项。
数字万用表的检修步骤检修数字万用表好比医生给病人看病，不仿借用中医诊断时常用的“望、闻、问、切”四字诀。
望：先对仪表进行外观检查，有无机械、电气损伤，零部件损坏或丢失等；闻：听取使用人员介绍发生故障所看到的异常现象等；问：对疑点要多问几个为什么？例如操作人员是否有误动作，仪表的过流及过压保护电路是否发生断路或短路故障；切：进行切合实际的分析，必要时画出检修流程图，为迅速排除故障创造条件。
望、闻、问、切都属于调查研究，分析原因，以便做到心中有数。
修理数字万用表需参照电路图进行。
若有印制电路与元器件装配图就更为便利（可参见笔者编著的《数字万用表电路图集》一书，人民邮电出版社1996年11月出版）。
检修故障一般应从电源开始，若接通电源后LCD无任何显示，应首先检查9V叠层电池的电压是否过低、电池夹断线否＼电源开关有无损坏。
假如电池电压正常，但从单片A／D转换器上测不出电压，通常是电池引线开路或电源开关接触不良。
寻找故障应遵循先外后里、先易后难、化整为零、重点突破的原则。
排除故障应力求彻底，有的数字万用表在修理后稍受震动或用手拍打一下机壳就不能正常工作，多属有虚焊、脱焊处。
倘若放过此类故障，仪表使用过程中就会时好时坏。
仪表修理完毕先不要装外壳，应再通电检查几次，确认修好之后再装壳。
条件允许时应按说明书所列技术指标对仪表进行校验。
修理工作只有与日常维护保养、定期校验结合起来，才能确保仪表的性能指标，延长其使用寿命。
单片A／D转换器的功能检查单片A／D转换器是数字万用表的“心脏”。
31/2数字万用表大多采用ICL71O6（或TSC7lO6、TC7lO6）型CMOS单片A／D转换器。
功能检查的目的是判断ICL71O6的质量好坏，进而区分数字万用表的故障范围在A／D转换器，还是在外围电路。
数字万用表常见故障及解决办法
数字式万用表常见故障及解决办法数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。
但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。
因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。
一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。
其方法大致可分为以下几种：1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。
另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带;可以听到和嗅到有无异声、异味。
2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。
如测A/D 转换器的工作电压、基准电压等。
3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。
此法主要适合于电路存在短路的情况。
5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。
必要时，用好的元件进行替换，若故障消失，说明元件已坏。
6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。
二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性(所有功能都不能测量)，还是个性(个别功能或个别量程)，然后区别情况，对症解决。
数字万用表故障排除的一般方法
本文以数字万用表DT-830为例，谈谈数字万用表故障的一般排除方法。
二、检测各级工作电压。检测各点工作电压，并与正常值比较，首先应保证基准电压的准确度，最好是使用一块相同型号或相近似的数字万用表进行测量、比较。
三、波形分析。用电子示波器观察电路各关键点的电压波形、幅度、周期(频率)等。例如，如测时钟振荡器是否起振，振荡频率是否是40kHz。若振荡器无输出，说明TSC7106内部反相}脚的波形应为50Hz方波，否则，可能是内部200分频器损坏。
数字万用表故障排除一般应从电源入手。例如，接通电源后，若液晶元显示，应首先检查9V层叠电池的电压是否过低;电池引线是否断开。寻找故障应遵循“先里后外，先易后难”的顺序。数字万用表故障排除大致可以按如下方法进行。
一、外观检查。可以用手触摸电池、电阻、晶体管、集成块的温升是否过高。如新装入的电池发热，说明电路可能短路。此外，还应观察电路是否断线、脱焊、机械损伤等。
四、测量元件参数。对故障范围内的元件，进行在线测量或离线测量，应分析参数值。对于电阻在线测量时，应考虑与其并联的元件的影响。
五、隐性故障排除。隐性故障是指故障时隐时现，仪表时好时坏的故障。此类故障比较复杂，常见的原因包括焊点虚焊，松脱、接插件松动，转接开关接触不良，元件性能不稳，引线将断不断等。此外，还包括一些外界因素所造成的。如环境温度过高，湿度过大或附近有间歇性的强干扰信号等等。
数字万用表常见故障与检修
数字万用表常见故障与检修(1)仪表无显示。
首先检查电池电压是否正常(一般用的是9V电池，新的也要测量)，其次检查熔丝是否正常,若不正常,则予以更换。
检查稳压块是否正常，若不正常，则予以更换。
限流电阻是否开路,若开路,则予以更换。
再检查电路板上的电路是否有腐蚀或短路、断路现象(特别是主电源电路线),若有，则应进行清洗电路板，并及时做好干燥和焊接工作。
如果一切正常,测量显示集成块的电源输人的两脚，测试电压是否正常，若正常，则该集成块损坏，必须更换该集成块;若不正常，则检查其他有没有短路点。
若有，则要及时处理好，若没有或处理好后，还不正常，那么该集成已经内部短路，则必须更换。
(2)电阻挡无法测量。
首先从外观上检查电路板，在电阻挡回路中有没有连接电阻烧坏，若有，则必须立即更换;若没有，则要每一个连接元件进行测量，有坏的及时更换;若外围都正常则测量集成块损坏，必须更换。
(3)电压挡在测量高压时示值不准，或测量稍长时间示值不准甚至不稳定。
此类故障大多是由于某一个或几个元件工作功率不足引起的。
若在停止测量的几秒内，检查时会发现这些元件会发烫，这是由于功率不足而产生了热效应所造成的，同时形成了元件的变值(集成块也是如此)，则必须更换该元件(或集成电路)。
(4)电流挡无法测量。
多数是由于操作不当引起的，检查限流电阻和分压电阻是否烧坏，若烧坏,则应予以更换。
检查到放大器的连线是否损坏，若损坏，则应重新连接好;若不正常，则更换放大器。
(5)示值不稳,有跳字现象。
检查整体电路板是否受潮或有漏电现象，若有，则必须清洗电路板并做好干燥处理;输人回路中有无接触不良或虚焊现象(包括测试笔)，若有，则必须重新焊接。
检查有无电阻变质或刚测试后有无元件发生超正常的烫手现象，这种现象是由于其功率降低引起的，若有此现象，则应更换该元件。
(6)示值不准。
这种现象主要是测量通路中的电阻值或电容失效引起的，应更换该电容或电阻。
检查该通路中的电阻阻值(包括热反应中的阻值)，若阻值变值或热反应变值，则予以更换该电阻;检查A/D转换器的基准电压回路中的电阻电容是否损坏，若损坏，则予以更换。
常用数字万用表的基本原理和维修
我们常用的万用表基本都是用７１０６为核心做的，例如８３０，９２０５，９２０８等等这些表．很多厂家在设计电路时会考虑对7106做适当的保护措施,例如在图中的IN+与地之间接一个三极管,将电压限制在1V以内.如果出现误操作导致高压进入,这个三极管被击穿短路,使得7106不会损坏.如果发现万用表在电压档一直显示0V 的话,就检查这部分电路.芯片损坏的几率还是比较小的,大部分都是外围元件坏了.7106是个典型的3位半AD转换器,基本原理如下:7106的基本量程是200mV,所以相应的测量范围就是2V,20V,200V......(很多表交流电压上限是750V,是因为元器件耐压的问题,而且通常也不需要太大的量程).直流电压测量原理前面几个是分压电阻,分别对应个量程.如果表坏了根据这个图可以很快的判断出故障部位.这种表的刀盘很复杂,拆的时候一定要注意刀盘弹簧片的位置,查找走线方向时一定要仔细,一不小心就看错了.交流电压测量:前端电路与支流电压完全相同,只是多了个整流电路.与普通指针表二极管整流不同,数字表都用运放整流,精度会高很多.如果你的表在直流电压和电流档都正常,就是在交流电压和交流电流档有问题的话,不用怀疑,肯定是这部分出了问题.这里的整流一般都用TL062和2个1N4148,在电路板上很好找.新加一张实际图,图中的TL062就是整流用的(不同的表所在的位置可能会不一样).这部分损坏的话交流就会出问题.直流电流和交流电流档.电路都相同,前面的电阻是电流采样电阻,区别也仅限于交流多了整流电路.电流档一般也就是误测电压烧掉保险(通常是500mA),再厉害点的有可能把采样电阻烧坏,有些表有图中的2个保护二极管,也有可能击穿短路,根据具体情况自己判断吧通常最容易出现的是在电阻档测量电压损坏.稍微负责任一点的厂家都会加上图中的PTC,这对在电阻档测量电压这种非正常情况的保护作用是非常显著的.看图可知,如果在电阻档测电压,会通过PTC和9013(就是前面所说的保护三极管)构成一个回路,此时电流很大,PTC的阻值会随温度上升而迅速增加,使表不至于烧坏.至于7106,因为前面还有一个比较大的电阻(最小也不会低与100K),而且被9013将电压钳位,一般不会损坏.当然,如果你的表没有这些保护措施那就例外了.测量电阻时:图中的几个电阻是被当作基准电阻的,Vref是个2.8V的基准电压,测量时,被测电阻与相应档位的基准电阻相互串联,根据分压定律,通过被测电阻两端的电压即可算出阻值.如果出现某个档不准或者有故障的话检查相应的电阻.其他的附加功能就不说了总结比较常见的问题:电阻档全显示0:图中的T1(9013)短路电阻档全显示OL或者1:R2或者前端某处断开(包括刀盘接触不良)电压档全显示0:同电阻档全显示0电压档全显示OL或者1:电压档原理图中最下面那个分压电阻断电流档全显示0:保险断或者保护二极管击穿最常见的烧表大概就是电阻档了.其实很多都不是芯片挂了,而是保护用的三极管被击穿了,应该多检查这些.拆了个手上胜利早期的VC168,实在是佩服设计这表的人，这么复杂的刀盘也不知道怎么画出来的.而且间距这么小,安全方面肯定不过关,不过这也是这类表的通病.就那么大个地方要设计这么多档位也真是不容易.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字式万用表常见故障及解决办法数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。
但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。
因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。
一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。
其方法大致可分为以下几种：1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。
另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带;可以听到和嗅到有无异声、异味。
2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。
如测A/D转换器的工作电压、基准电压等。
3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。
此法主要适合于电路存在短路的情况。
5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。
必要时，用好的元件进行替换，若故障消失，说明元件已坏。
6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。
二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性(所有功能都不能测量)，还是个性(个别功能或个别量程)，然后区别情况，对症解决。
1.若所有档均不能工作，应重点检查电源电路和A/D转换器电路。
检查电源部分时，可取下叠层电池，按下电源开关，用正表笔接被测表电源负，负表笔接电源正(对数字万用表而言)，开关打到二级管测量档，若显示的是二级管正向电压，则说明电源部分是好的，若偏差大，则说明电源部分有问题。
若出现开路，重点检查电源开关和电池引线等。
若出现短路，则需要采用断路法，逐步断开使用电源的元件，重点检查运算放大器、定时器及A/D转换器等。
若出现短路，一般都不止损坏一块集成元件。
检查A/D转换器可以和基本表同时进行，相当于模拟式万用表的直流表头，具体检查方法：(1)被测表的量程转到直流电压最低档;(2)测量A/D转换器工作电压是否正常。
根据表内所用A/D转换器型号，对应V+脚和COM脚，测量值与它的典型值相比较是否相符。
(3)测A/D转换器的基准电压，目前常用的数字万用表的基准电压一般都是100mV或1V，即测量VREF+与COM之间的直流电压，若偏离100mV或1V，可通过外接电位器进行调节。
(4)检查输入为零的显示数，把A/D转换器的正端IN+与负端IN-短接，使输入电压Vin=0，仪表显示“00.0"或“00.00"。
(5)检查显示器的全亮笔划。
把测试端TEST脚与正电源端V+短接，使逻辑地变成高电位，全部数字电路停止工作。
因每个笔划上都加有直流电压，所以全部笔划亮对位表显示“1888"，对位表显示“18888"。
若存在缺笔划现象，检查A/D转换器对应输出脚与导电胶(或联线)，与显示器之间是否有接触不良和断线情况。
2.若个别档有问题，说明A/D转换器和电源部分都工作正常。
因直流电压、电阻档共用一套分压电阻;交直流电流共用分流器;交流电压与交流电流共用一套AC/DC转换器;其它如Cx、HFE、F等都由独立的不同转换器组成。
了解它们之间的关系，再根据电源图，就很容易找到故障部位。
若测量小信号不准确或显示数字跳动大，则重点检查量程开关的接触是否良好。
3.若出现测量数据不稳，且数值总是累计增大，短接A/D转换器的输入端，显示数据不为零的情况，则一般是0.1μF的基准电容性能不良所引起的。
根据以上分析，数字万用表的修理基本顺序应是：数字表头部→直流电压→直流电流→交流电压→交流电流→电阻档(包括蜂鸣器和检查二级管正压降)→Cx→HFE、F、H、T等。
但也不可过分机械，有些明显能看出的问题，可以先处理。
但在进行调校时，则一定要按照上述程序。
总之，一块故障万用表，经过适当的检测，首先要分析故障可能出现的部位，然后根据线路图找到故障位置进行更换和修复。
因数字万用表是较精密的仪表，更换元件一定要用参数相同的元件，特别是更换A/D转换器，一定要采用生产厂家经严格筛选的集成块，否则将出现误差而达不到所需准确度。
新换的A/D转换器，也需要按前面所述的方法进行检查，切不可因新而置信不疑。
目前，国内生产数字万用表的厂家甚多，质量也有优劣，对双面复铜板的质量问题，在修理中是不易发现的。
树脂板的绝缘强度不够时，主要表现在测量高电压时误差较大，修理时要与分压电阻的阻值变化区别开来。
遇到这种情况，最好是采用断路法，寻找故障点。
对烧坏碳化的部分要清除干净，达到绝缘要求。
遇到由双面连线因过渡孔断裂而引起不能输入信号时，容易与转换开关不良的现象混淆而难以分开，这类故障宜采用短路法寻找故障点。
深圳胜利VC9800系列万用表常见故障部分分析：故障一：无显示故障解决方法：1. 电源线不良或断开 2. 电源开关坏3. 烧坏IC7106. 062. 47UF电容 4. 也有可能烧坏所有集成块如:9711 .7129. 9952. 7108 .9721 故障二: 自动关机快解决方法: 1. 一般是47UF电容容量小造成,更换就好. 二极管4148漏电. 9013. 9015不良也可能造成关机快. 关机时间是15分钟左右.故障三: 显示缺笔划解决方法: 1. 液晶框架变型接触不良.维修时,贴一点海绵或贴厚一点的纸. 2. 液晶片坏 3. 导电胶接触点有氧化物,接触不良造成缺笔划. 4. IC7106坏也有可能会缺笔划.故障四: 蜂鸣器不响解决方法: 1. 蜂鸣器本身坏或线没接触好. 2. IC4011. IC062被烧坏蜂鸣器不响.故障五: 蜂鸣器常响(开机响)解决方法: 1. 烧坏电容103UF造成短路或漏电.IC4011 IC062烧坏也常响.故障六: 电流无输入解决方法: 1. 保险管烧断开路,烧断线路.保护元件,二极管11A.4007.二极管主板管9013被烧坏短路.故障七：电流输入偏大或偏小解决方法: 1. 测电流时,电流或电压过高一般都是烧坏0.99Ω0.9Ω二极管，11A和4017二极管，三极管9013故障八：电阻档短路不归零解决方法： 1.V型片接触不良，热敏电阻坏。
造成内阻变大，A/D转换不良也会造成短路不归零，这种情况一般很少。
老表200Ω档短在5个字左右，新表3个字左右。
故障九：电阻档不归（1）造成测量偏小解决方法：1. V片接触不良。
2. 电子档误测电压烧坏。
三极管903造成短路或漏电，使电阻档显示不好故障十：电阻档测量偏差大解决方法：1. V片接触不良. 2. 线路板受潮灰生太多,线路板会漏电,可用毛刷把线路板清理干净或用洗板水清洗.故障十一: 测量直流电压无显示解决方法: 1. 确定显示正常,一般是输端短路与烧坏输入电阻10K-1K 地线路和正极线路短路,电阻被烧开路故障十二: 测量直流电压超差解决方法: 1. 分压电阻变值. 2．线路板短路漏电. 3. 电池电压偏低,电池电压应该在7.5V以上才可用4.V型片氧化或磨损接触不良,测量时会偏大或偏小.如没个别档位超差,一般是分压电阻变值,V片接触不良.故障十三: 直流电压不稳定解决方法: 1. 7106性能不良,其他型号IC也一样,如:7108.9711.9721等. 2. 积分电容22UF其准电容104UF漏电或电容量太小. 3. 线路板漏电V片接触不良,分压电阻温差不良,如果直流电压每个别档位不稳定,一般是V片接触不良和电阻虚焊.故障十四: 交流电压测量无输入解决方法: 1. 量程开关V型片接触不良,1UF电容被烧坏,9805A+ .9808A+.AC/DC开关不良. 2. IC062被烧坏,AD736损坏,AD636坏,8045-II读数超差. 3. 分压电阻变值,此时DC欧姆档也会超差. 4. IC062性能不良故障十五: 不能测量电容和测量太小解决方法: 1 .量程开关V型片接触不良. 2.烧坏保护电路,保险管9013.11A二极管.4007.10欧姆电阻.二极管4148.集成块7414.062.358.2904.电位器损坏,此时测会偏大或偏小故障十六: 电感电容不能测量解决方法: 1. 烧坏保护管9013.1K电阻.IC062.358.072.4066.4093.有时分压电阻烧坏.故障十七：:频率不能测量解决方法: 1．保护二极管4148被击穿,漏电短路. 2．.电压放大器,IC062损坏. 3．缓冲器整形IC4011损坏.F/V转换器IC755损坏，IC4528损坏。
故障十八: 不能测量温度和显示负温度解决方法：1. 量程开关V片型不良。
2．保护三极管9013损坏11A 二极管损坏. 3．电阻390. 100kΩ损坏4．电位器损坏会失调，200Ω1kΩ电位器故障十九：不自动关机解决方法：1. 一般电击穿短路，9015三极管。
IC062损坏起不到自动关机作用。
故障二十：VC230.230A.330无显示解决方法：1. 电源线开路。
2. 32.768HZ晶振坏。
3. 集成块坏. 4. 按键不良,重装. 5 .缺笔划,垫一点纸重装.故障二十一: DM6801A测量超差. 6902测量无反应.程序丢失,重新校准. 测试座坏. VICTOR6056A.6056C.6016A.6050+.6052+超差解决方法: 1. 测量超差,需重校准. 2. 程序丢失,数据乱,需重校准. 3. 旋钮打不动,重装. 重装时加点凡士林油故障二十二: DM3218无显示解决方法: 1. 电池线开路. 2 .电池接触不良.电池片生锈. 3. 集成块损坏(主芯片) 4. 电阻档不显示OC,测量超差,蜂鸣器常叫 (1.保险管9013损坏。
2.集成块损坏-主芯片)故障二十三：大电流测量无反应解决方法: 1. 钳头线开路。
2. A/D集成块损坏。
故障二十四：DM3218小电流无法测量解决方法：1. 烧坏分流电阻，099Ω0.9Ω 2. A/D转换器被烧坏故障二十五：VC3010 VC3021故障：直流电压测量超差解决方法：1. 指针不良或损坏。
3. 蜂鸣器不响。
（1.蜂鸣坏。
2.V片接触不良。
3.1817Ω电阻损坏开路。
4.电位器旋钮损坏。
）故障二十六：电流档超差解决方法: 1. 分流电阻损坏，一般是1.4Ω电阻被烧坏。
故障二十七：电流无输入解决方法：1. 保险管损坏。
2. 线路烧断开路。
