DN公称通径详细表
钢管公称直径与外径对照表
一般来说,管子的直径可分为外径、内径、公称直径.管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管，壁厚为5MM，用D108＊5表示，塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件)的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108＊5等好几种，108为管子的外径,5表示管子的壁厚，因此，该钢管的内径为(108*5—5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工,首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类.压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN—公称直径Ф－外径DN15—ф22mm,DN20-ф27mmDN25—ф34mm，DN32-ф42mmDN40-ф48mm，DN50—ф60mmDN65-ф76(73)mm，DN80—ф89mmDN100—ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250—ф273mm，DN300-ф324mmDN350—ф360mm，DN400—ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm，DN15—ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40—ф45mm，DN50-ф57mmDN65—ф73mm,DN80—ф89mmDN100—ф108mm，DN125—ф133mm DN150-ф159mm,DN200—ф219mm DN250-ф273mm，DN300-ф325mm DN350—ф377mm，DN400—ф426mm DN450—ф480mm,DN500—ф530mm DN600-ф630mm，。
公称直径对照表
公称直径对照表DN表示公称通径，也可叫做公称直径, 又称平均外径(mean outside diameter)它是指各种管子与管路附件的通用口径，是容器、管道及其附件的标准化直径系列。
它的单位是mm。
DN符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。
采用公称直径不仅有利于将零部件的标准化，也方便于设计、制造、修配和管理，降低制造成本。
对于容器，公称直径用内径表示；对于管道，则用小于外径并大于内径的某个尺寸表示。
相应于管道的某一公称直径，其外径是一定值，内径随壁厚而变化。
同一公称直径的管子与管路附件均能相互连接，具有互换性.公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。
但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。
管道公称直径对照表：DN-公称直径Ф-外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列：DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，补充：。

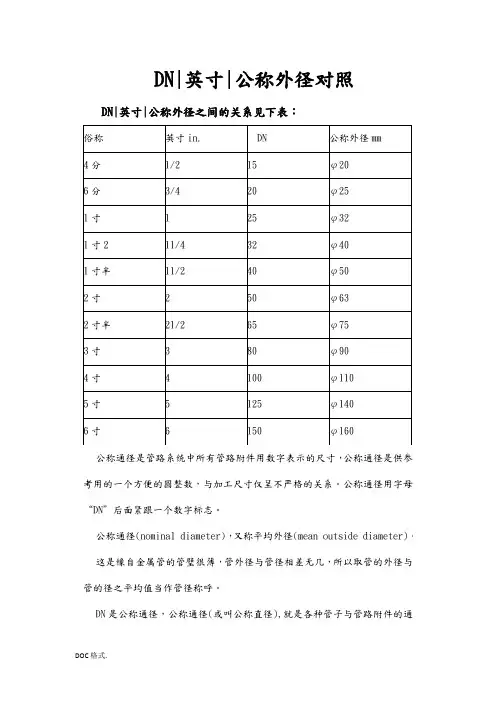

DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
DN、英寸、公称外径对照
三年级语文下册第三四单元测试卷（人教版）2019三年级语文下册第三四单元测试卷（人教版）语文是衡量人才知识与素质的标准之一。
可见学好语文多么主重要，查字典语文网为大家准备了2019三年级语文下册第三四单元测试卷，快来看看。
2019三年级语文下册第三四单元测试卷（人教版）第一部分基础积累与运用(45分)一、我看拼音写词语。
(12分)kū lonɡ jiē fɑnɡ bēi cǎn xiàn mùdài tì dīnɡ zhǔ shú xī fèn nùyuán ɡù qī piàn yù hé wèi ɡuó二、我会比一比，再组词。
(8分)悔( ) 晌( ) 悦( ) 截( )诲( ) 响( ) 说( ) 载( )具( ) 暮( ) 捧( ) 既( )俱( ) 慕( ) 棒( ) 即( )三、我会给多音字组词。
(2分)没mò ( ) méi( ) 圈quān( ) juàn( )四、我会选择合适的词语填空。
(8分)审视注视1.翠鸟一动不动地( )着水面。
2.经过这次教训，我要重新( )自己的言行。
( )我独自在街上走着，听见克莱蒂从后面跟上来。
( )终于挨到放学。
( )他走近了我，我举起了戒尺。
( )我手里拿着戒尺站住等他。
八、我知道(2分)《南辕北辙》这则寓言告诉我们：①只要做好充分准备，就不怕路途遥远。
( )②只要有决心，再难的事也能做得到。
( )③比喻行动与目的相反，做事背道而驰。
( )第二部分：阅读积累与运用(25分)(一)我会阅读短文，回答问题。
(12分)老师让这几个同学回到自己的座位上，然后和颜悦色地说：“提起杨桃，大家都很熟悉。
但是，看的角度不同，杨桃的样子也就不一样，有时候看起来真像个五角星。
因此，当我们看见别人把杨桃画成五角星的时候，不要忙着发笑，要看别人是从什么角度看的。
DN与英寸对照表
用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或径，虽然其数值跟管道径较为接近或相等；
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是径，而是近似普通钢管径的一个名义尺寸。
每一公称直径，对应一个外径，其径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
公称直径对照表
阀门国际通用口径国家公称通径1/4英寸=2/8英寸=2分=DN8(mm)3/8英寸=3分=DN10(mm)1/2英寸=4/8英寸=4分=DN15(mm)3/4英寸=6/8英寸=6分=DN20(mm)1英寸=DN25(mm)1 1/4英寸=DN32(mm)1 1/2英寸=DN40(mm)2英寸=DN50(mm)一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De 63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，。
DN无缝管公称直径对照表
工程领域DN15，DN20，DN25不锈钢管公称直径对照表Φ”和“DN”一般都用来表示直径，区别是：“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。
是为了工程安装配套而建立的标准术语。
Φ是表示外径，而DN指内径 DN：公称直径Ф：外径现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。
比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。
DN英寸公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф7673mm ,DN80-ф89mm DN100-ф114mm,DN125-ф140mm DN150-ф168mm,DN200-ф219mm DN250-ф273mm,DN300-ф324mm DN350-ф360mm,DN400-ф406mm DN450-ф457mm,DN500-ф508mm DN600-ф610mm,小外径系列DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mm DN150-ф159mm,DN200-ф219mm DN250-ф273mm,DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=毫米=8英分1/2 是四分4英分DN153/4 是六分6英分DN202分管DN84分管DN156分管DN201′ DN25′ DN32′ DN402′ DN50′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径管径应以mm为单位;管径的表达方式应符合下列规定：1 水煤气输送钢管镀锌或非镀锌、铸铁管等管材,管径宜以公称直径DN表示；2 无缝钢管、焊接钢管直缝或螺旋缝、铜管、不锈钢管等管材,管径宜以外径×壁厚表示；3 钢筋混凝土或混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表;建筑排水用硬聚氯乙烯管材规格用de公称外径×e公称壁厚表示GB给水用聚丙烯PP管材规格用de×e表示公称外径×壁厚.关于DN与De的区别：1、DN是指管道的公称直径,注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管,它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80很多地方也标为DN75；四寸管：4英寸：DN100；De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材;拿镀锌焊接钢管为例,用DN、De两种标注方法如下：DN20DN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等;;;;;;我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢;不搞清楚很容易在采购、施工过程中造成损失;两种管道材料的连接方式不外乎：丝扣连接及法兰连接;其他连接方式就用得很少了;镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠;注意：如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触工程管径对照表常用压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф7673mm ,DN80-ф89mmDN100-ф114mm,DN125-ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mmDN350-ф360mm,DN400-ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm,小外径系列DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mmDN150-ф159mm,DN200-ф219mmDN250-ф273mm,DN300-ф325mmDN350-ф377mm,工程管径对照表常用管道外径与公称直径的关系管道外径与公称直径的关系一般来说,管子的直径可分为外径、内径、公称直径;管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D1085表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子或者管件的规格名称;管子的公称直径和其内径、外径都不相等,例如：公称直径为100MM的无缝钢管邮1025、1085等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为1085-5＝98MM,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚;规格DN-公称直径Ф－外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф7673mm,DN80-ф89mm DN100-ф114mm,DN125-ф140mm DN150-ф168mm,DN200-ф219mm DN250-ф273mm,DN300-ф324mm DN350-ф360mm,DN400-ф406mm DN450-ф457mm,DN500-ф508mm DN600-ф610mm,DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mm DN150-ф159mm,DN200-ф219mm DN250-ф273mm,DN300-ф325mm DN350-ф377mm,DN400-ф426mm DN450-ф480mm,DN500-ф530mm DN600-ф630mm,。
DN、英寸、公称外径对照
DN|英寸|公称外径对照之阿布丰王创作DN|英寸|公称外径之间的关系见下表：压力管道尺度规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mmDN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN暗示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示；4 塑料管材，管径宜按产品尺度的方法暗示；5 当设计均用公称直径DN暗示管径时，应有公称直径DN与相应产品规格对照表。
公称直径对照表
公称直径对照表公称直径对照表Ф－外径⼤外径系列DN15-ф22mm，DN20-ф27mm，DN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mm，DN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm，DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm，DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm，DN600-ф610mm，⼩外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，⼀般来说，管⼦的直径可分为外径、内径、公称直径。
管材为⽆缝钢管的管⼦的外径⽤字母D来表⽰，其后附加外直径的尺⼨和壁厚，例如外径为108的⽆缝钢管，壁厚为5MM，⽤D108*5表⽰，塑料管也⽤外径表⽰，如De63,其他如钢筋混凝⼟管、铸铁管、镀锌钢管等采⽤DN表⽰，在设计图纸中⼀般采⽤公称直径来表⽰，公称直径是为了设计制造和维修的⽅便⼈为地规定的⼀种标准，也较公称通径，是管⼦（或者管件）的规格名称。
管⼦的公称直径和其内径、外径都不相等，例如：公称直径为100MM的⽆缝钢管邮102*5、108*5等好⼏种，108为管⼦的外径，5表⽰管⼦的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是⼜不等于内径的⼀种管⼦直径的规格名称，在设计图纸中所以要⽤公称直径，⽬的是为了根据公称直径可以确定管⼦、管件、阀门、法兰、垫⽚等结构尺⼨与连接尺⼨，公称直径采⽤符号DN表⽰，如果在设计图纸中采⽤外径表⽰，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
DN公称通径与钢管外径及PE管外径对应关系表
DN公称通径与钢管外径及PE管外径对应关系表注：根据题目要求，本文不包含小节标题和任何无关的内容。
下文所述内容为DN公称通径与钢管外径及PE管外径对应关系表。
DN公称通径与钢管外径及PE管外径对应关系表在管道工程设计和施工中，钢管和PE管是常用的管道材料。
在选择和安装管道时，钢管和PE管的尺寸是非常重要的。
DN公称通径作为一种常用的尺寸指标，与钢管和PE管的外径有着对应关系。
本文将介绍DN公称通径与钢管外径及PE管外径的对应关系，并提供一份具体的对应关系表供参考。
1. DN公称通径的定义DN公称通径，全称为公称直径（Nominal Diameter），是一个用于标准化管道尺寸的系统。
它是一个参考数值，代表了管道的理论尺寸，不是实际尺寸。
DN公称通径采用数字来表示，不同的数字对应不同的尺寸。
一般来说，DN公称通径是指管道内径的大小。
2. 钢管外径与DN公称通径的对应关系钢管是一种常见的管道材料，通常由碳素钢制成。
钢管的外径与DN公称通径之间存在一定的对应关系。
下表列出了常用钢管外径与DN公称通径的对应关系，仅供参考。
```钢管外径(mm) DN公称通径--------------------21.3 DN1526.9 DN2033.7 DN2542.4 DN3248.3 DN4060.3 DN5076.1 DN6588.9 DN80108 DN100114.3 DN125139.7 DN150165.1 DN200--------------------```3. PE管外径与DN公称通径的对应关系PE管，全称为聚乙烯管，是一种塑料管道材料，具有抗腐蚀、耐磨损等特点。
PE管的外径与DN公称通径之间也有一定的对应关系。
下表提供了常用PE管外径与DN公称通径的对应关系，以供参考。
```PE管外径(mm) DN公称通径--------------------20 DN1525 DN2032 DN2540 DN3250 DN4063 DN5075 DN6590 DN80110 DN100125 DN125160 DN150200 DN200--------------------```需要注意的是，上述对应关系表仅为一份参考资料，具体选择钢管或PE管时，应根据实际工程需求、使用环境和相关标准进行综合考量。
各种管材英制及国标公称直径与外径对照表
各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表:
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter）。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
其公称直径不是外径,也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径,其内径数值随厚度不同而不同。
公称直径可用公制mm表示,也可用英制in表示。
管路附件也用公称直径表示，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计压力P(MPa) 4.2类别无缝钢管
材质15CrMoG
设计温度 t(℃) 455
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
2025x222.1 1.1 2532x2.827.52 3238x2.833.5 2.4 4048x2.843.5 3.1 5060x3.554.3 4.9 6576x3.570.5 6.3 8089x482.78.4 100114x5106.113.4 125133x5125.315.8 150A159x6149.822.6 150168x6158.924 175194x7183.332.3 200 219×8 41.6 225 245×9 52.4 250 273×9 58.6 300 325×13 100 325 351×13 108.4 350 377×13 116.7 400 426×14 142.2 425 450×14 150.5 450 480×16 183.1 475 500×16 191 500 530×16 202.8
设计压力P(MPa) 5.3类别无缝钢管
材质15CrMoG
设计温度 t(℃) 490
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
2025x2 1.1 2532x2.82 3238x2.8 2.4 4048x2.8 3.1 5060x3.5 4.9 6576x3.5 6.3 8089x48.4 100114x513.4 125133x515.8 150A159x622.6 150168×727.8 175194x836.7 200 219×9 46.6 225 245×10 58 250 273×11 71.1 300 325×13 100 325 351×13 108.4 350 377×14 125.3 400 426×16 161.8 425 450×18 191.8 450 480×18 205.1 500 530×20 251.5
设计压力P(MPa) 9.81类别无缝钢管
材质12Cr1MoVG
设计温度 t(℃) 545
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
2025x2.5 1.1 2532x32
32 38x3.5 2.4 40 48x4.5 3.1 50 60x5.5 4.9 65 76x7 6.3 80 89x88.4 100 114x1013.4 100A 133x1215.8 125A 159x1422.6 125 168×1627.8 150194×18 22.6 175219×20 36.7 200 245×22 46.6 225 273×25 58 275 325×28 71.1 300 351×30 100 325 377×32 108.4 350 426×36 125.3 375 450×38 161.8 400 500×45 205.1 4500 530×45 205.1
设计压力P(MPa) 9.81类别无缝钢管
材质10CrMo910
设计温度 t(℃) 545
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
15 21.3x2.3 1.1 20 26.9x2.9 1.7 25 33.7x3.6 2.7 32 42.4x5 4.6 40 48.3x5.6 5.9 50 60.3x7.1 9.3 65 88.9x10 19.5 80 114.3x12.5 31.4 100A 133x16 46.2 100 139.7x16 48.8 125A 159x20 68.6 125 168.3x20 73.1 150 193.7x22.2 93.9 175 219.1x25 119.7 200A 244.5x28 149.5 200 273x32 190.2 250 323.9x36 255.6 275 355.6x40 311.3 325 406.4x45 401 350 457x55 545.2 400 508x60 662.9 425 559x65 791.8
设计压力P(MPa) 13.73 类别无缝钢管
材质12Cr1MoVG
设计温度 t(℃) 545
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
20 28x3.5 2.1 25 32x4 2.8 32 38x4.5 3.7 40 48x5.5 5.8 50 60x7 9.1 65 89x10 19.5 80 114x13 32.4 100 133x16 46.2 125A 159x18 62.6 125 168x20 73 150 194x22 93.3 175 219x25 119.6 200 245x28 149.8 225 273x30 179.8 250 325x36 256.6 275 351x40 306.8 325 426x50 463.6 350 450x50 493.2 375 480x56 585.5 400 530x60 695.4
设计压力P(MPa) 13.73 类别无缝钢管
材质10CrMo910
设计温度 t(℃) 545
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
10 17.2x2.6 0.9 15 21.3x3.2 1.4
20 26.9x4 2.3
25 33.7x5 3.5 32 48.3x7.1 7.2 40 60.3x8.8 11.2 50 76.1x11 17.7 65 88.9x12.5 23.6 80 114.3x16 38.8 100A 133x20 55.7 100 139.7x20 59 125 168.3x25 88.3 150A 193.7x28 114.4 150 219.1x32 147.6 175 244.5x36 185.1 200 273x40 229.8 225 323.9x50 337.7 250 355.6x55 407.7 275 406.4x60 512.5
设计压力P(MPa) 17.6 类别无缝钢管
材质12Cr1MoVG
设计温度 t(℃) 546
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
25 38x5.5 4.4 32 48x7 7.1 40 60x8 10.3 50 76x11 17.6 65 89x12 22.8 80 114x16 38.7 100 133x18 51 125A 159x22 74.3 125 168x25 88.2 150 194x26 107.7 175 245x36 185.5 200 273x38 220.2 225 325x45 310.7 250 351x50 371.1 275 377x56 443.3 300 426x60 541.5 325 450x60 577 350 500x70 742.3
设计压力P(MPa) 17.6 类别无缝钢管
材质F12(X20CrMoV121)
设计温度 t(℃) 546
公称通径DN 外径x壁厚
OD×S mm
焊接值C
mm
质量
W kg/m
15 17.2x1.8 0.7 20 26.9x2.9 1.7 25 33.7x3.6 2.7 32 42.4x4.5 4.2 40 48.3x5.6 5.9 50 60.3x6.3 8.4 65 88.9x10 19.5 80 114.3x12.5 31.4 100A 133x16 46.2 100 139.7x16 48.8 125A 159x17.5 61.1 125 168.3x20 73.1 150 193.7x22.2 93.9 175 219.1x25 119.7 200 244.5x28 149.5 225 273x30 179.8 250 323.9x36 255.6 275 355.6x40 311.3 325 406.4x45 401 350 457x50 501.8 400 508x55 614.4 450 559x60 738.3 475 610x65 873.6。
