丝锥 基础知识(完整资料).doc
丝锥基础知识培训
工作原理简述
01
丝锥通过旋转和轴向进 给运动，将切削刃逐渐 切入工件材料。
02
03
04
随着丝锥的旋转，切削 刃不断切削材料并形成 螺纹。
校准部分随后进入工件， 对螺纹进行校准和修整。
切削过程中产生的切屑 通过排屑槽排出。
使用注意事项
01
02
03
04
选择合适的丝锥类型和规格， 根据工件材料和螺纹要求选择 合适的切削速度和进给量。
根据螺纹规格选择
在满足加工要求的前提下，应尽 可能选择加工效率高、精度高的 丝锥类型和相应的加工方法。
考虑加工效率和精度
优质的丝锥具有更好的耐用性和加 工性能，选择知名品牌和质量可靠 的丝锥有助于提高加工质量和效率。
02 丝锥结构与工作原理
整体结构剖析
01
02
03
柄部
丝锥的夹持部分，用于传 递扭矩。
后续学习建议
深入学习丝锥相关理论知识，了 解丝锥的最新发展动态和技术趋
势。
多进行实际操作练习，熟练掌握 各种丝锥的使用方法和技巧。
参加更高级别的培训课程或研讨 会，与同行交流学习，不断提升
自己的专业水平。
THANKS FOR WATCHING
感谢您的观看
03
02
润滑防锈
定期对丝锥进行润滑，使用防锈油 或润滑脂涂抹在丝锥表面。
妥善保管
将丝锥放置在干燥、通风的地方， 避免与硬物相互碰撞。
04
故障排除方法
断丝锥 螺纹乱牙 丝锥崩齿 切削力过大
若丝锥断裂在工件中，可采用取出器或钻孔法等方法取出断丝 锥。
调整切削参数、确保丝锥与工件垂直、使用导向套等方法防止 螺纹乱牙。
采用精密的机械加工设备，对 丝锥进行车削、铣削、磨削等

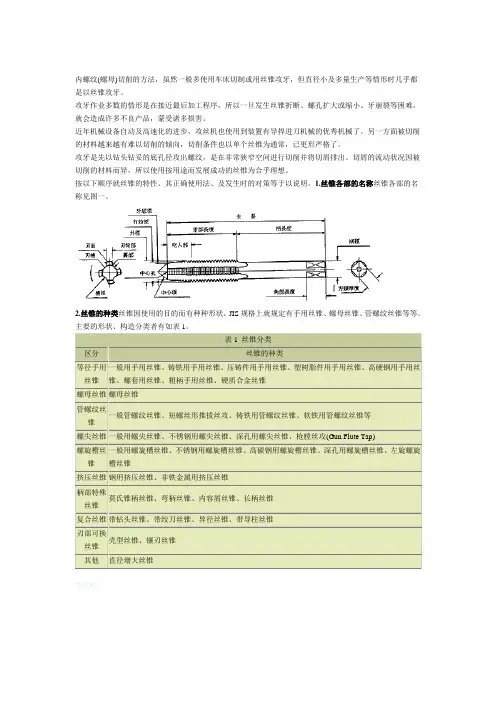

丝锥基础知识
内螺纹(螺母)切削的方法，虽然一般多使用车床切制或用丝锥攻牙，但直径小及多量生产等情形时几乎都是以丝锥攻牙。
攻牙作业多数的情形是在接近最后加工程序，所以一旦发生丝锥折断、螺孔扩大或缩小、牙崩裂等困难，就会造成许多不良产品，蒙受诸多损害。
近年机械设备自动及高速化的进步，攻丝机也使用到装置有导捍进刀机械的优秀机械了。
另一方面被切削的材料越来越有难以切削的倾向，切削条件也以单个丝锥为通常，已更形严格了。
攻牙是先以钻头钻妥的底孔径攻出螺纹，是在非常狭窄空间进行切削并将切屑排出。
切屑的流动状况因被切削的材料而异，所以使用按用途而发展成功的丝锥为合乎理想。
按以下顺序就丝锥的特性、其正确使用法、及发生时的对策等于以说明。
1.丝锥各部的名称丝锥各部的名称见图一。
2.丝锥的种类丝锥因使用的目的而有种种形状，JIS规格上就规定有手用丝锥、螺母丝锥、管螺纹丝锥等等。
主要的形状、构造分类者有如表1。
表1 丝锥分类区分丝锥的种类等径手用丝锥一般用手用丝锥、铸铁用手用丝锥、压铸件用手用丝锥、塑树脂件用手用丝锥、高硬钢用手用丝锥、螺套用丝锥、粗柄手用丝锥、硬质合金丝锥螺母丝锥螺母丝锥管螺纹丝锥一般管螺纹丝锥、短螺丝形推拔丝攻、铸铁用管螺纹丝锥、软铁用管螺纹丝锥等螺尖丝锥一般用螺尖丝锥、不锈钢用螺尖丝锥、深孔用螺尖丝锥、枪膛丝攻(Gun Flute Tap)螺旋槽丝锥一般用螺旋槽丝锥、不锈钢用螺旋槽丝锥、高碳钢用螺旋槽丝锥、深孔用螺旋槽丝锥、左旋螺旋槽丝锥挤压丝锥钢用挤压丝锥、非铁金属用挤压丝锥柄部特殊丝锥莫氏锥柄丝锥、弯柄丝锥、内容屑丝锥、长柄丝锥复合丝锥带钻头丝锥、带绞刀丝锥、异径丝锥、带导柱丝锥刃部可换丝锥壳型丝锥、镶刃丝锥其他直径增大丝锥签名档：。
丝锥 基础知识
第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米(cm）、毫米（mm)等,在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制)1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制)1英寸=8英分1英寸=25。
4 mm 3/8''×25。
4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径,如：4#，5＃，6#，7＃，8＃，10#, 12＃第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹:用于密封连接,主要是管用螺纹、锥螺纹与锥管螺纹.二、螺纹配合等级:螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹,外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级: 1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示:1A1、1A和1B级,非常松的公差等级，其适用于内外螺纹的允差配合.2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差,3A级没有。
丝锥基础知识培训教程【详细版】
丝锥基础知识培训教程内容来源网络，由深圳机械展收集整理！更多数控刀具/丝锥、丝攻展示，就在深圳机械展。
丝锥是日常内螺纹加工中最普遍的加工工具，丝锥又被称为丝攻、牙攻，丝锥加工内螺纹也被称为攻丝。
一、丝锥的分类1.根据其形状分为直槽丝锥，螺旋槽丝锥和螺尖丝锥2.按驱动不同分：手用丝锥和机用丝锥3.按加工方式分：切削丝锥和挤压丝锥4.按表面处理方式分：涂层丝锥和不涂层丝锥3.按被加工螺纹分：公制粗牙丝锥，公制细牙丝锥，管螺纹丝锥等直槽丝锥它通用性最强，切削锥部分可以有2、4、6牙，短锥用于盲孔，长锥用于通孔。
只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。
螺旋槽丝锥螺旋丝攻对在盲孔内攻牙，切削连续排屑效果良好。
因为右螺旋槽切屑可从孔内向外排出，切削速度可较直槽丝锥加快30%-50%，盲孔的高速攻牙效果良好，但对铸铁等切削成细碎状的材料效果差。
螺尖丝锥螺尖丝锥也称先端丝锥，适合通孔及深螺纹,使用强度高,寿命长,切削速度快,尺寸稳定,牙纹清析(特别是细牙)，他是直槽丝锥的一种变形，在直槽的一侧切削刃开斜槽，形成一个角度，切屑顺着进刀的方向向前排出。
手用丝锥手绞丝锥直沟形一般使用最普遍，通常有两根或者三根，分别叫一锥、二锥和三锥。
手用丝锥材料一般是合金工具钢或碳素工具钢。
而且尾部有尾方。
一锥的切削部分磨锥6个刃，二锥的切削部分磨锥两个刃。
使用的时候一般通过专用扳手进行切削。
机用丝锥该类丝锥应用最为广泛，成本较低，但是排屑和切削性能较差，适用于精度要求不高的场合。
挤压丝锥它通过冷挤压变形来形成螺纹，因而不产生切屑，螺纹表明质量较高，速度快，丝锥的寿命长。
但是脆性材料不适合使用挤压方式。
不过挤压丝锥底孔要求较高：过大，基础金属量少，造成内螺纹小径过大，强度不够。
过小，封闭挤压的金属无处可去，造成丝锥折断。
计算式为：底孔直径=内螺纹公称直径-0.5螺距。
管用丝锥管用丝锥用途，有机械结合为主的直管螺纹用丝锥及耐密用为主的锥管螺纹用丝锥2种。
丝锥
新型结构
新型结构
为了提高丝锥的切削效率、改善容屑和排屑状况，减少崩齿和折断，现代丝锥有多种新型结构。 丝锥①螺尖丝锥：切削部分磨有斜槽，形成负的刃倾角(见刀具)，切削时切屑向前排出，适于加工通孔。 ②螺旋槽丝锥：容屑槽为螺旋形，在加工盲孔右旋螺纹时，丝锥要制出右螺旋容屑槽，使切屑向前排出，不 刮伤螺纹。 ③无槽挤压丝锥：靠挤压孔壁时金属的塑性变形形成螺纹，主要用于加工铝合金、铜等塑性材料，也可加工 低碳钢和不锈钢。丝锥前端的挤压锥部是锥形螺纹。为了减少摩擦、降低挤压力,丝锥断面做成多边形。挤压丝锥 强度高,特别适于加工直径在6毫米以下的小规格螺孔。 ④跳牙丝锥：沿刀齿螺旋线方向相间磨去一齿，因而增大了切屑厚度，有利于断屑和排屑，用于加工不锈钢 等工件。 ⑤内容屑丝锥：切屑从丝锥的内孔中排出，用于加工大规格螺孔。 ⑥自动收缩丝锥：攻丝完毕后丝锥刀齿能自动向内收缩，以便快速退出。 ⑦拉削丝锥：是一把刀齿分布在螺旋线上的拉刀，常用于加工梯形和方牙螺纹。
组成部分
组成部分
螺母丝锥机用和手用丝锥是切制普通螺纹的标准丝锥。中国习惯上把制造精度较高的高速钢磨牙丝锥称为机 用丝锥，把碳素工具钢或合金工具钢的滚牙（或切牙）丝锥称为手用丝锥，实际上两者的结构和工作原理基本相 同。通常，丝锥由工作部分和柄部构成。工作部分又分切削部分和校准部分，前者磨有切削锥，担负切削工作， 后者用以校准螺纹的尺寸和形状。
功能特点
功能特点
丝锥丝锥通常分单支或成组的。中小规格的通孔螺纹可用单支丝锥一次攻成。当加工盲孔或大尺寸螺孔时常 用成组丝锥，即用 2支以上的丝锥依次完成一个螺孔的加工。成组丝锥有等径和不等径两种设计。等径设计的丝 锥,各支仅切削锥长度不同；不等径设计的丝锥,各支螺纹尺寸均不相同，只有最后一支才具有完整的齿形。

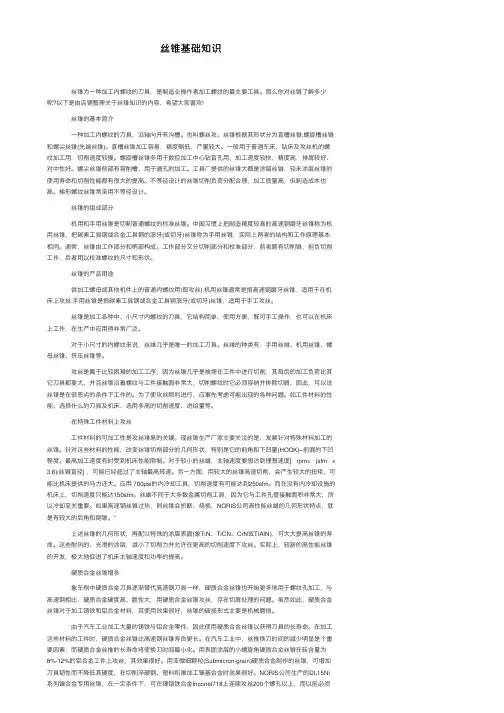

丝锥基础知识
丝锥基础知识 丝锥为⼀种加⼯内螺纹的⼑具，是制造业操作者加⼯螺纹的最主要⼯具。
那么你对丝锥了解多少呢?以下是由店铺整理关于丝锥知识的内容，希望⼤家喜欢! 丝锥的基本简介 ⼀种加⼯内螺纹的⼑具，沿轴向开有沟槽。
也叫螺丝攻。
丝锥根据其形状分为直槽丝锥,螺旋槽丝锥和螺尖丝锥(先端丝锥)。
直槽丝锥加⼯容易，精度略低，产量较⼤。
⼀般⽤于普通车床，钻床及攻丝机的螺纹加⼯⽤，切削速度较慢。
螺旋槽丝锥多⽤于数控加⼯中⼼钻盲孔⽤，加⼯速度较快，精度⾼，排屑较好、对中性好。
螺尖丝锥前部有容削槽，⽤于通孔的加⼯。
⼯具⼚提供的丝锥⼤都是涂层丝锥，较未涂层丝锥的使⽤寿命和切削性能都有很⼤的提⾼。
不等径设计的丝锥切削负荷分配合理，加⼯质量⾼，但制造成本也⾼。
梯形螺纹丝锥常采⽤不等径设计。
丝锥的组成部分 机⽤和⼿⽤丝锥是切制普通螺纹的标准丝锥。
中国习惯上把制造精度较⾼的⾼速钢磨⽛丝锥称为机⽤丝锥，把碳素⼯具钢或合⾦⼯具钢的滚⽛(或切⽛)丝锥称为⼿⽤丝锥，实际上两者的结构和⼯作原理基本相同。
通常，丝锥由⼯作部分和柄部构成。
⼯作部分⼜分切削部分和校准部分，前者磨有切削锥，担负切削⼯作，后者⽤以校准螺纹的尺⼨和形状。
丝锥的产品⽤途 供加⼯螺母或其他机件上的普通内螺纹⽤(即攻丝).机⽤丝锥通常是指⾼速钢磨⽛丝锥，适⽤于在机床上攻丝;⼿⽤丝锥是指碳素⼯具钢或合⾦⼯具钢滚⽛(或切⽛)丝锥，适⽤于⼿⼯攻丝。
丝锥是加⼯各种中、⼩尺⼨内螺纹的⼑具，它结构简单，使⽤⽅便，既可⼿⼯操作，也可以在机床上⼯作，在⽣产中应⽤得⾮常⼴泛。
对于⼩尺⼨的内螺纹来说，丝维⼏乎是唯⼀的加⼯⼑具。
丝维的种类有：⼿⽤丝维、机⽤丝锥、螺母丝锥、挤压丝锥等。
攻丝是属于⽐较困难的加⼯⼯序，因为丝锥⼏乎是被埋在⼯件中进⾏切削，其每齿的加⼯负荷⽐其它⼑具都要⼤，并且丝锥沿着螺纹与⼯件接触⾯⾮常⼤，切削螺纹时它必须容纳并排除切屑，因此，可以说丝锥是在很恶劣的条件下⼯作的。
丝锥知识大全
氧化处理（酸化处理）
-- 青黒色 -• 特征 • 目的 处理层 １～３μm 反溶着性 Ｆｅ Ｏ 氧化膜 表面产生很多小孔以锁住 油份 • 用途 摩擦係数減少 易溶着的被削材 防止容着 不锈钢 不适用于非金属 钛合金 →与氧化物相当
×1000
ＳＳ、低碳素钢
氮化处理
-- 無色・淡灰色 -• 特征 • 目的 处理层 30～50μm 提高耐摩性 表面硬度1000～ 1300Hv • 用途 →不适用于粘性大的 磨损性大的被削材 材料 鋳鉄・鋳物 耐摩性向上 熱硬化性树脂 渗透至母材内部
切削油
被削材
軽量化 成本
AC4C AC9A,A390 (Si 17%以上） 鋼的鍛造： 熱鍛材 冷鍛材
丝攻各部分的名称
一套
切削锥部长度 柄 螺纹长 全长 四方部长度 径
• HT M7以上为凹形孔 • 同一规格柄径统一（JIS)
丝攻的切削部位及其功能 （切削锥部）
• 进行切削的只有切削锥部 • 可实施犹如扩充外径似的2次加工 • 加工后形成不完全螺纹部 长→多刃 １刃的负荷小 →不完全螺纹部长 短→少刃 １刃的负荷大 →不完全螺纹部短
切削条件 切削液
丝攻的条件表
被削材
低碳素钢 C0.2%以下 中碳素钢 C0.25～0.40% 高碳素钢 C0.45%以下 合金钢 SCM
切削速度（m/min）
直槽丝攻 螺旋槽丝攻 先端丝攻
8～13 7～12 8～ 9 7～12
8～13 7～12 8～ 9 7～12
15～25 10～15 8～13 加工，排削易堵塞 ・攻丝的旋转和进给必须同步 ・必 须回转
攻丝加工动向
需求 高速化 车床 (10m/min) 材 質 动向 M/C (40m/min) 同步进给机床 (100m/min)
丝锥常用知识点总结
丝锥常用知识点总结一、丝锥的结构和种类丝锥的结构主要包括切削部位和手柄两个部分。
切削部位是丝锥的关键部分，它通常包括螺纹节、锥度和切削口等组成。
螺纹节是用来切削螺纹的部分，它的形状和螺距决定了丝锥的规格。
锥度是用来引导丝锥对工件进行切削的部分，它的角度通常为60度。
切削口是切削螺纹时的工作部位，通常采用高速钢或碳化钨等硬质合金制成。
手柄部分一般由六角柄或圆柄构成，以便于操作。
按照丝锥的用途和特点，可以把它分为手动丝锥、机用丝锥和管螺牙丝锥等多种类型。
手动丝锥适用于一般的螺纹制作，操作简单方便，常用于机械维修和制作中。
机用丝锥适用于大规格或精密螺纹的制作，常配合机械设备使用，能够提高加工效率。
管螺牙丝锥适用于管道制作，具有不同的中心孔结构和锥度，可以满足不同规格管道的需求。
二、丝锥的规格和选用丝锥的规格包括螺纹规格和工作长度两个方面。
螺纹规格主要包括螺纹直径和螺距两个参数。
螺纹直径指的是螺纹外径，通常以毫米为单位表示；螺距指的是相邻两螺纹峰之间的距离，也以毫米为单位表示。
例如，M6×1表示螺纹直径为6毫米，螺距为1毫米。
常用的丝锥规格有M3、M4、M5、M6、M8、M10等。
工作长度是指丝锥的有效切削长度，通常以厘米为单位表示。
根据工件的要求和实际情况，选择合适规格的丝锥能够提高加工效率和质量。
选用丝锥时，除了考虑规格外，还要考虑材质和涂层等因素。
一般情况下，丝锥的切削口采用高速钢或碳化钨等硬质合金制成，具有较高的硬度和耐磨性，适合加工金属材料。
此外，一些丝锥还会进行涂层处理，如TiN、TiCN等，以提高切削性能和延长使用寿命。
三、丝锥的使用方法丝锥的使用方法主要包括预钻孔、开口螺孔和切削螺纹三个步骤。
首先，需要进行预钻孔，以确保切削螺纹时的准确度和质量。
预钻孔的直径应该略小于丝锥的螺纹直径，深度也需要根据要求进行合理控制。
预钻孔完成后，需要使用中心钻对预钻孔进行中心定位，以保证螺纹的正确性。
丝锥基础介绍
螺纹刀具种类：丝锥 螺纹铣刀及பைடு நூலகம்牙等
螺 纹 铣 刀
板 牙
一、概念： 丝锥是螺纹刀具的一种，是加工内螺纹的主要刀 具。它结构简单，使用方便，既可手工操作，也可以 在机床上工作，在生产中应用得非常广泛。
二、种类： 1.外部特征：手用丝锥、机用丝锥、挤压丝锥和螺母 丝锥等。 机用丝锥通常是指高速钢磨牙丝锥，适用于在机床 上攻丝；
手用丝锥是指碳素工具钢或合金工具钢滚牙（或 切牙）丝锥，适用于手动攻丝;
螺母丝锥:加工对象：螺母 特点：切削锥比较长，后5-7个完整牙。
挤压丝锥
挤压丝锥是利用金属塑性变形（冷挤压）原理而加工内螺纹 的一种新型螺纹刀具； 挤压丝锥的优点 •不产生切屑,故不存在排屑问题 • 螺纹表面质量提高 • 切削速度提高 (约可翻倍) • 丝锥寿命提高 • 加工盲孔通孔没有区别 挤压丝锥使用的局限性在于受工件材料限制 •脆性材料 (i.e. 灰铸铁) 都不合适 • 工件材料延伸率至少要达 10%
外形比较
机加丝锥 Gewindebohrer
Gewinde挤压丝锥 furcher
螺纹比较
挤压成型
切削形成
材料晶相纤维没有被破坏
材料晶相纤维被破坏
挤压成型示意图
挤压成型实例图
2.本身特征： 1）柄径：粗柄丝锥和细柄丝锥
2）螺距：粗牙丝锥和细牙丝锥
3）槽型：直槽丝锥、螺旋槽丝锥、螺尖丝锥
4）切削锥（铲稍精度）：精锥、中锥、粗锥 Ⅲ Ⅱ Ⅰ
中径倒锥作用： ①减少摩擦 ②提高使用寿命 4.大部分径跳在偏摆仪上测量
5.螺纹部分：主要参数：大径d、中径d2、小径d1、 螺距p、牙型角α（影像法） 中径检测位置：前端第四牙 中径检具：①奇数沟：中径比较仪和样棒 ②偶数沟：螺纹千分尺 ③偶数沟：三针法和平头千分尺 7.外观检查：100%检查 丝锥表面不得有裂纹、磕痕、锈迹以及磨削烧伤 等影响使用性能的缺陷。
丝锥基础知识
专业知识篇第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（ cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（ inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10 进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8 进制）1 英寸 =8 英分 1 英寸 =25.4 mm 3/8 × 25.4 =9.521/16 3/16 5/167/16 9/16 11/16 13/16 15/1601/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、 1/4 以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A 、2A 和 3A 级，内螺纹有三种等级：1B、2B 和 3B 级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定 1A和 2A 级， 3A 级的偏差为零，而且 1A 和 2A 级的等级偏差是相等的。
第 1 页共 36 页等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A 和 1B 级，非常松的公差等级，其适用于内外螺纹的允差配合。
丝锥基础介绍
ρby Xu-Hanguang
The Tool Company
通孔 和 盲孔的不同形式
丝锥的形式及丝锥导向部分的长度的选择 要依据工件的材料和螺孔的形式来确定. 要依据工件的材料和螺孔的形式来确定
ρby Xu-Hanguang
The Tool Company
应用举例1 应用举例1
ρby Xu-Hanguang
The Tool Company
丝锥有切削刃径向后角的情形
残留切削在丝锥反转时对刀背的挤压最容易使刃口崩刃
ρby Xu-Hanguang
The Tool Company
丝锥崩刃的情形
后角越大芯厚越小, 后角越大芯厚越小 丝锥退刀时越容易崩刃. 丝锥退刀时越容易崩刃
ρby Xu-Hanguang
The Tool Company
ρby Xu-Hanguang
The Tool Company
不同倒角长度的切削分配
D型 – 倒角长度 个螺纹 型 倒角长度4 C型 – 倒角长度 个螺纹 型 倒角长度2个
ρby Xu-Hanguang
The Tool Company
攻丝过程的不同阶段 通孔) (通孔)
• 首先倒角部份切 入工件
The Tool Company
应用举例2 应用举例
ρby Xu-Hanguang
The Tool Company
丝锥头部倒角的几种形式
ρby Xu-Hanguang
The Tool Company
丝锥头部倒角的几种形式
ρby Xu-Hanguang
The Tool Company
丝锥头部倒角的几种形式
加工盲孔时丝锥的反转退出过程 三槽) (三槽)
丝锥基础知识分解
图片一览
• 2.丝锥：丝锥是加工各种内螺纹用的标准 刀具之一。 • 特点：本质上是一个带有纵向容屑槽的螺 纹。结构简单，使用方便，生产率较高。 • 适用：中小尺寸的螺纹加工。
3.板牙：是加工外螺纹的标准刀具之一。
• 圆板牙优点：外形像一个圆螺母，沿轴向钻有38个排屑孔以形成切削刃，一次进给切出外螺纹。 结构简单，使用方便，价格低廉。 • 缺点：螺纹廓形是内表面，难以磨削，热处理产 生的变形等缺陷无法消除，影响被加工螺纹质 量和板牙寿命。 • 适用：单件，小批量生产及维修中应用仍很广泛， 但仅用来加工精度和表面质量要求不高的螺纹。
• • • • •
用途 切屑为粉状的被切削材 短的通孔、盲孔 高硬度被削材 工具易磨耗的被切削材
刃倾角丝锥（ＰＯＴ）
• • • • • •
特征 刃倾斜槽 切屑向前方排出 切屑堵塞少 抗折损强度大 切削状态良
• 用途 • 切屑为圈状的被切削材 • 通孔 →途中反转将崩刃
螺旋槽丝锥（ＳＦＴ）
• • • • • •
螺纹术語
丝锥牙型角
牙底径
外径
中径
内径
中径
小径
P
a b
丝锥牙型宽（a）与螺纹槽宽幅（b）相等的假想圆筒的直径
耐久性
• 工具材质 • 表面处理 • 切削油 • 底孔直径 • 攻丝长度 • 切削部位长度
丝锥的表面処理
低摩擦系数⇒发热小⇒防止熔着
⇒高速切削 高 硬 度⇒耐磨耗⇒长寿命化
表面处理的种类及特征
丝锥的容屑槽
容屑槽
• 难于充分确保容屑槽
・切屑的排出不良引起崩 刃、折损 ・切削油的浸透不畅引起 熔着、磨耗
丝锥外径
底孔
熔着的原因
丝锥基础的知识点整理
第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch）, 相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1公制计量：（10进制）1m =100 cm=1000 mm1 cmi i i i i i i i i ii0 1 23 4 5 67 8 9 10 mm2、英制计量：（8进制）1英寸=8英分 1 英寸=25.4 mm3/8 X 25.4 =9.521/16 3/16 Illi5/161 17/16 9/161 1 1 1 111/16 13/16 15/16i i i i i i0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：内螺纹外螺纹基本中径基本中径1、 1A 和1B 级，非常松的公差等级，其适用于内外螺纹的允差配合。
丝锥知识大全,搞机械的一定要了解的机械知识!
丝锥知识大全，搞机械的一定要了解的机械知识！一、辨识丝锥的分类丝锥分类 1.按驱动不同分：手用丝锥和机用丝锥2.按加工方式分：切削丝锥和挤压丝锥 3.按被加工螺纹分：公制粗牙丝锥，公制细牙丝锥，管螺纹丝锥等 4.根据其形状分为直槽丝锥，螺旋槽丝锥和螺尖丝锥。
直槽丝锥它通用性最强，切削锥部分可以有2、4、6牙，短锥用于不通孔，长锥用于通孔。
只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。
螺旋槽丝锥比较适合加工不通孔螺纹，经验告诉我们：加工黑色金属的，螺旋角选的小一点，一般在30度左右，保证螺旋齿的强度。
加工有色金属的，螺旋角选的大一点，可在45度左右，切削锋利一些。
内容屑丝锥其显着特点是在头部开一个足够大的容屑槽，采用特殊的设计以达到较高的加工质量。
尤其在大螺纹加工方面优势显着。
广泛应用在风力发电、汽轮机、造船、矿山石油等行业。
螺尖丝锥加工螺纹时切屑向前排出，通孔螺纹应优先采用螺尖丝锥。
挤压丝锥根据使用方法，常分为手用丝锥、机用丝锥、螺母丝锥（用于在螺母加工机床上切制螺纹）、板牙丝锥（用于切制和校正板牙螺纹）、管螺纹丝锥和锥形螺纹丝锥。
机用和手用丝锥是切制普通螺纹的标准丝锥。
实际上两者的结构和工作原理基本相同。
二、如何选用合适的丝锥螺纹是机械零件连接最常见的方法，而丝锥又是加工内螺纹最常用的工具。
正确地选用丝锥加工内螺纹，可以保证螺纹连接的质量，提高丝锥的使用寿命。
选择丝锥公差带国产机用丝锥都标志中径公差带代号：H1、H2、H3分别表示公差带不同的位置，但公差值是相等的。
手用丝锥的公差带代号为H4，公差值、螺距及角度误差比机用丝锥大，材质、热处理、生产工艺也不如机用丝锥。
H4按规定可以不标志。
丝锥中径公差带所能加工的内螺纹公差带等级如下：丝锥公差带代号适用内螺纹公差带等级H1 4H、5H H2 5G、6H H3 6G、7H、7G H4 6H、7H 有些企业使用进口丝锥，德国制造商常标志为ISO1 4H、ISO2 6H、ISO3 6G（国际标准ISO1-3与国家标准H1-3是等同的），这样就把丝锥公差带代号及可加工的内螺纹公差带都标上了。
丝锥基础介绍资料
中径倒锥作用： ①减少摩擦 ②提高使用寿命 4.大部分径跳在偏摆仪上测量
5.螺纹部分：主要参数：大径d、中径d2、小径d1、 螺距p、牙型角α（影像法） 中径检测位置：前端第四牙 中径检具：①奇数沟：中径比较仪和样棒 ②偶数沟：螺纹千分尺 ③偶数沟：三针法和平头千分尺 7.外观检查：100%检查 丝锥表面不得有裂纹、磕痕、锈迹以及磨削烧伤 等影响使用性能的缺陷。 Nhomakorabea8.
序检：工艺规程 总检：产品图
五、打字打标 厂标 材质 规格 螺距 中径等级 TDC HSS M6 × 1 — H2 解释：一个外径为6毫米的公制丝锥，螺距是1毫米， 中径等级为H2。
谢
谢！
二、种类： 1.外部特征：手用丝锥、机用丝锥、挤压丝锥和螺母 丝锥等。 机用丝锥通常是指高速钢磨牙丝锥，适用于在机床 上攻丝；
手用丝锥是指碳素工具钢或合金工具钢滚牙（或 切牙）丝锥，适用于手动攻丝;
螺母丝锥:加工对象：螺母 特点：切削锥比较长，后5-7个完整牙。
挤压丝锥
挤压丝锥是利用金属塑性变形（冷挤压）原理而加工内螺纹 的一种新型螺纹刀具； 挤压丝锥的优点 •不产生切屑,故不存在排屑问题 • 螺纹表面质量提高 • 切削速度提高 (约可翻倍) • 丝锥寿命提高 • 加工盲孔通孔没有区别 挤压丝锥使用的局限性在于受工件材料限制 •脆性材料 (i.e. 灰铸铁) 都不合适 • 工件材料延伸率至少要达 10%
丝锥结构图
三、丝锥结构： 尽管丝锥的种类很多，但它的结构基本上是相同的。 1.螺纹部分：工作部分是由切削部分和校准部分组成的。切
削部分齿形是不完整的，后一齿比前一齿高，当丝锥作前进运 动时，每一个齿都切下一层金属，丝锥主要的切削工作是由切 削部分担负。校准部分的齿形是完整的，它主要用来校准及修 光螺纹廓行，并起导向作用。
丝锥基础知识
丝锥基础知识
丝锥主要用于加工什么类型的孔？
A. 光滑孔
B.内螺纹孔
C. 沉头孔
D. 盲孔
下列哪种丝锥适用于加工盲孔或不通孔？
A. 直槽丝锥
B.螺旋槽丝锥
C. 挤压丝锥
D. 梯形丝锥
丝锥的牙型角是根据什么来确定的？
A. 工件材料
B.螺纹标准
C. 加工速度
D. 冷却液类型
在使用丝锥攻丝时，为了获得更好的加工效果，通常需要涂抹什么？
A. 润滑油
B.切削油或切削膏
C. 冷却液
D. 无需涂抹任何物质
下列哪种情况可能导致丝锥折断？
A. 适当的切削速度
B.底孔直径过小
C. 充分的冷却和润滑
D. 正确的攻丝方向
丝锥的前角对加工有什么影响？
A. 无影响
B.影响切削刃的锋利程度和强度
C. 只影响加工速度
D. 只影响加工表面质量
在选择丝锥时，除了考虑螺纹标准和工件材料外，还需要考虑什么因素？
A. 加工环境的温度
B.丝锥的直径和长度
C. 操作工的熟练程度
D. 工厂的地理位置
下列哪种方法可以有效延长丝锥的使用寿命？
A. 使用过大的攻丝扭矩
B.定期清理丝锥上的切屑
C. 在不适当的材料上使用丝锥
D. 忽略丝锥的磨损情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【最新整理，下载后即可编辑】第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm1 cm8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.5213/16 15/163/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：基本中径1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。
1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。
G的基本偏差为正值，e、f和g的基本偏差为负值。
如图所示：内螺纹差外螺纹e1、H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。
G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。
（三）、螺纹标记M10×1×1–6H顶径公差代号中径和顶径公差代号（相同）中径公差代号三、机械螺纹的主要几何参数：（一）、大径/牙外径（D、d）：为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。
螺纹大径基本代表螺纹尺寸的公称直径。
（二）、中径（D2、d2）：D2=d2=D（d）－2x3H/8 ,式中H为原始三角形高：H=（√3 /2）P=0.866025P(60O牙山角); H=0.960491P(55 O牙山角) （三）、小径/牙底径（D1、d1）：为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。
（四）、螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离。
在英制中以每一英寸（25.4 mm）内的牙数来表明半角为60O /2，韦 氏牙（BSW ）螺纹牙型半角为55O /2 。
一般木螺丝牙山角度为60 O ，尾尖角度60O 。
（六）、螺纹旋合长度：为两相配合螺纹，沿螺纹轴方向相互旋合部分的长度。
四、自攻、自钻螺纹的主要几何参数：（一） 、大径/牙外径（d 1），为螺纹牙顶重合的假想圆柱直径。
螺纹大径基本代表螺纹尺寸的公称直径。
（二） 、小径/牙底径（d 2）：为螺纹牙底重合的假想圆柱直径。
（三）、牙距（p ）：为相邻牙在中经线上对应两点的轴向距离。
在英制中以每一英寸（25.4mm ）内的牙数来表明牙距。
下表列举常用规格的牙距（公制）牙数（英制）其牙距或牙数可分别参考机械螺丝（CSD牙）和自攻螺丝（BSD 牙）。
（四）、牙山角度和尾尖角度：牙山角为牙侧与牙侧间的夹角、尾尖角为螺纹未端尖角。
1、自攻牙：牙山角度为60O，尾尖角度为45 O±5 O。
2、墙板钉：牙山角度为60O，（也可依客户要求生产，如45 O±5 O）尾尖角度为25 O±3O。
3、夹板钉：（Chip board screws）牙山角度为40 O±3 O，尾尖角度为25O±3O 或34O±3O（客户特殊要求）。
4、钻尾螺丝：牙山角度为60O±5O，尾部针对不同规格的产品选用不同型号的夹尾针，夹尾的主要几何参数为夹尾径和伸出量。
第三章材料一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
（一）碳钢。
我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%≤0.25% 国内通常称为A3钢。
国外基本称为1008，1015，1018，1022等。
主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。
（注：钻尾钉主要用1022材料。
）2、中碳钢0.25%<C%≤0.45% 国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。
主要用于8级螺母、8.8级螺栓及8.8级内六角产品。
3、高碳钢C%>0.45%。
目前市场上基本没使用4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。
芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不锈钢。
性能等级：45，50，60，70，80主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。
A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。
C1，C2，C4铁素体不锈钢。
18%Cr镦锻性较好，耐腐蚀性强于马氏体。
目前市场上进口材料主要是日本产品。
按级别主要分SUS302、SUS304、SUS316。
（三）铜。
常用材料为黄铜…锌铜合金。
市场上主要用H62、H65、H68铜做标准件。
三、材料中各类元素对钢的性质的影响：1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。
2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。
即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。
并会影响电镀时镀层的控制。
3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。
4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。
5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高高温下的抗拉强度有很大影响。
6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。
7、矾（V）：细化奥氏体晶粒，改善韧性。
8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。
四、关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率4、钼Mo 增加强度，对氧化物和海水的耐蚀性优良5、铜Cu 利于冷加工成型，降低磁性（三）材质之其它性能1、以上材质正常状态无磁性。
304M冷加工后略有磁性（1.6u-2.0u左右）；304HC磁性为（1.01u-1.6u左右）；316材质冷加工后磁性小于1.01u。
2、各材质均有良好的延展性，易冷加工成型，抗拉强度、屈服强度、均可达到要求。
（Ts 抗拉强度min700N/mm, Ys 屈服强度min 450N/mm）（四）结论1、304M、304HC、316三种材质是目前300系列奥氏体不锈钢使用最广的材质之一。
各材质明显差异为：冷加工后材质磁性为316<304HC<304M。
316材质抗化学品腐蚀，抗孔蚀性及抗海水耐蚀性能相对于304M及304HC要优良。
2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、硬度正常情况下相当于碳钢（6.8级）故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随便施加力量，亦不可施力过大，同时因不锈钢延展性好，在使用时产生钢屑易粘于螺帽牙级处，增加摩檫力，易导致锁死，而使用碳钢即使产生铁屑也会掉落，相对于不锈钢不易锁死。
第二部分大螺丝第一章产品分类一、产品大类（一）、六角螺栓（HEXAGON HEAD BOLTS）1、英制螺栓参照标准为ANSI/ASME B18.2.1，日标参照JIS B1180（韦氏牙）。
英制参照BSW916（韦氏牙）。
（1）、HEX MACHINE BOLT：无华司、有束尾、半牙六角螺栓，（2）、HEX TAP BOLT：无华司、无束尾、全牙六角螺栓，（3）、HEX CAP SCREWS：有华司、有束尾、半牙六角螺栓，(二）、马车螺丝/圆头方颈螺栓（Carriage Bolts）：ANSI/ASME B18.5；DIN603 ；ISO 8677；GB12；GB14（三）、内六角螺栓（Hexagon socket-head cap screws）：DIN912 ；GB70 ；ISO4762 ；ANSI /ASME B18.3（四）、六角木螺丝（Hexagon Head Lag Screws）：ANSI/ASME B18.2.1 DIN 571（五）、家俱螺丝（Furniture screws）：依客户标准（六）、六角法兰螺栓(Hexagon Flange Bolt)：IFI 111 GB 5787 DIN 921二、产品的识别（一）、螺栓各部位图示：（二）、螺栓的标识：如M20-2.5X150 5/16 -18 X 3”称牙长称牙长呼呼径距度径数度三、标志、性能等级（1）、标志。
六角头螺栓和螺钉（螺纹直径≥5mm）。
需在头部顶面用凸字或凹字标志，或在头部侧面用凹字标志。
包括性能等级、厂标。
