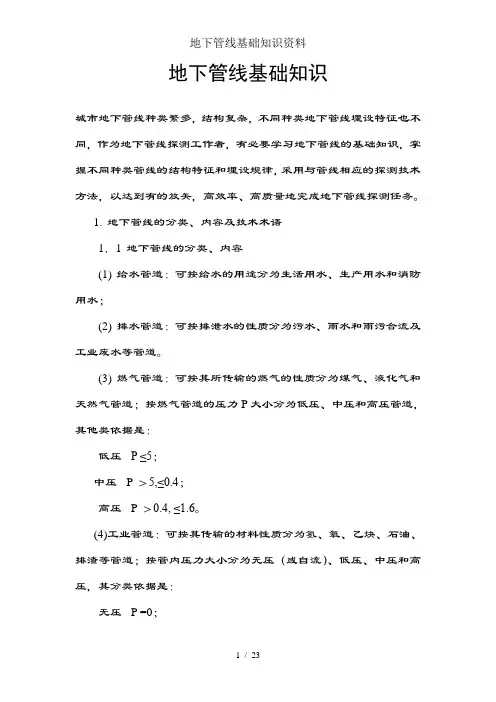

地下管线基础知识

地下管线基础知识城市地下管线种类繁多，结构复杂，不同种类地下管线埋设特征也不同，作为地下管线探测工作者，有必要学习地下管线的基础知识，掌握不同种类管线的结构特征和埋设规律，采用与管线相应的探测技术方法，以达到有的放矢，高效率、高质量地完成地下管线探测任务。

1. 地下管线的分类、内容及技术术语1．1 地下管线的分类、内容(1)给水管道：可按给水的用途分为生活用水、生产用水和消防用水；(2)排水管道：可按排泄水的性质分为污水、雨水和雨污合流及工业废水等管道。

(3)燃气管道：可按其所传输的燃气的性质分为煤气、液化气和天然气管道；按燃气管道的压力P 大小分为低压、中压和高压管道，其他类依据是：低压P < 5kPa;中压P >5kPa, <;咼压P >,益。

(4)工业管道：可按其传输的材料性质分为氢、氧、乙炔、石油、排渣等管道;按管内压力大小分为无压(或自流) 、低压、中压和咼压，其分类依据是：无压P =0 ；低压P > 0, <;中压P >, < i0MPa高压P > 10MPa。

（5）热力管道：可按其所传输的材料分为热水和蒸汽管道；（6）电力电缆：可按其功能分为供电（输电和配电）、路灯、电车等电缆；按电压的高低可分为低压、高压和超高压电缆，其分类依据是：低压V < 1kV; ,中压V > 1kV, < 110kV; 6kv、10kv高压V > 110kV。

110kv, 220kv（7）通讯电缆：可按其功能分为电话电缆、有线电视和其他专用电信电缆等。

根据权属单位分主要有：中国电信、网通（WT）、移动（YD）、联通（LT）、电视（DS）、军用（JY）、铁通（TT）、公安专网、银行专网、校园网络等。

技术术语（1）压力管线：指管道内流体介质由外部施加力使其流动的工程管线。

（2）重力自流管线：指管道内流动着的介质由重力作用沿其设置的方向流动的工程管线。

（3）可弯曲管线：指通过某些加工措施易于弯曲的工程管线。

（4）不易弯曲管线：指通过某些加工措施不易弯曲的工程管线。

（5）管线水平净距：指水平方向敷设的相邻管线外表之间的水平距离。

（6）管线垂直净距：两条管线上下交叉敷设时，从上面管道外壁最低点到下面管道外壁最高点之间的垂直距离。

（7）管线埋设深度：指从地面到管道底（内壁）的距离，即地面标高减去管底标高。

管道设计、施工时通常采用此定义，与地下管线探测行业定义的管线埋设深度有区别。

（8）管线覆土深度：指地面到管道顶（外壁）的距离。

2 地下管线结构给水管道结构（1）给水管道的特点给水管道系统构成，一般是由水源地（江河、湖泊、水库、水源井等）取水，通过主管道（明渠、隧道、大型输水管道、浑水管道等）送到水厂，经水厂净化处理后，再由主干管道送至用水区（工厂、住宅小区、企事业单位等）。

各用水区又根据自己的需要和条件，敷设本区的给水管道系统，通过该系统送到各用水点或通过支管道送往各家各户用水点。

工厂、校园给水管道的敷设形式是根据工艺流程，建、构筑物的布置以及场地的地形条件等确定，一般分为三个系统，即分组系统、组合系统和混合系统。

生产用水、生活用水或消防用水均各自成独立系统的称为分组系统；生活用水和消防用水合为一个系统，生产用水另成一个独立系统的称为组合系统；生产、生活和消防用水合在一个系统内的称为混合系统。

城市供水管网通常采用组合系统，即生活用水和消防用水合为一个系统。

也有部分城市生活用水和消防用水正在逐步分幵形成各自独立系统。

此外，还有些城市对管网进行改造建立了中水系统，如泰安市，中水系统主要用于绿化、消防及卫生设备等用水。

（2）给水管道的材质及管径1）铸铁管：使用最为广泛，分为承插口和法兰口。

2）钢管：由镀锌钢管、无缝钢管和碳钢直板卷管，通常管径100mm以下采用镀锌钢管，大管径常使用碳钢直板卷管，DN60A DN1200都有。

3）砼管：通常采用钢筋混凝土管，在江、浙等南方地区使用较多，从dn 100亠dn 1200都有，其它地区一般大管径（如dn600以上）才使用砼管。

4）塑料管：采用硬聚氯乙烯管材（UPVC或PPR管材，近年来，国家建设部正在要求推广使用dn400以下硬聚氯乙烯管材给水管道。

常见管线材质公称内径（mrj）给水硬聚氯乙烯管材公称外径（mm（3）给水管道的管件给水管道管件较多，比较常用的管件主要有:丁字管（三通）、叉管（135°）（三通）、十字管（四通）、弯管（90°、135°）（弯头）、等。

（4）给水管道的构筑物取水构筑物：用于取得地表水（河流、湖泊、水库）或地下水（水源井）等；升水构筑物：如水泵站（房）等；净化构筑物：用于改善水质，如清水池、净化池等；贮水池：用于贮存水，如水塔、高位水池等；冷却设备：采用循环供水时使用，如冷却塔、喷水池等。

（5）给水管道的附属物1）阀门：多安装在检查井内，启、闭水道之用；2）消防栓：分地上和地下两种，地下消防栓安装在专门的检查井中，消防栓多安装在干线或支线的引出管上，消防栓前设置阀门；3）止回水阀：是一种防水逆流的装置，安装在只允许水向一个方向流动的地方，例如给水干线上常常安装此装置；4）排气装置：管道的高点，自动排除管道贮留的空气；5）排污装置：管道的低点，用于排除沉淀物；6）预留接头：扩建管道用；7）安全阀；8）检修井。

排水管道的结构(1)排水管道的分类排水管道是接收、输送和净化城市、工厂以及生活区的雨水、污水，其中包括工业污水、生活污水、雨水等。

排污管道系统按排出的方式分为合流式、分流式、组合式三种，合流式是将工业废水、生活污水和雨水井有一个共同的管道排出；分流式是每一种污水经由独立的排水管道排出；组合式是将需要处理的生产污水和生活污水经由一个管道排出，将不需要处理的生产废水及雨水经由另一管道排出。

排水管道敷设应考虑当地的冻土深度。

(2)排水管道的材质与管径一般排水管道的管材有：钢筋混凝土管、混凝土管、塑料管、铸铁管、石棉水泥管、陶瓷管以及砖石沟等，常用的是钢筋混凝土管和混凝土管，其常见管径如下表：常见钢筋混凝土管、混凝土管排水管道管径(3)排水管道的构筑物有排水泵站、沉淀池、净化池、暗沟地面出口等。

(4)排水管道的附属物1)检查井：是维修人员进入井内清理淤塞物和检查修理用。

检查井小室根据不同情况和要求做成圆形、扇形、矩形或多边形。

2)结点井：是接受污水和废水在井中汇合后输出。

3)跌水井：设在落差较大处，将接受的废水和污水沉淀后输出，是降低坡度，其净化作用的井。

4）冲洗井：与上水管相连，用于冲洗井中的於物5）转角井：设置在拐弯处。

6）特别井：设在排水管与其它地下设施交叉处。

7）渗透井：通过地下渗透方法排除雨水。

8）倒虹吸管：为避让障碍物，如冲沟、河流、铁路等尔设置的。

9）渡槽：为了避让障碍物，在个别地方也可架设渡槽。

10）化粪池：用于净化粪便，排除污水，一般在接收楼房污水的汇合处（即与支干线连接处）设置矩形化粪池。

11）雨水口：即雨水篦。

（5）特殊的排水管道1）拱形排水管道2）倒虹吸排水管道燃气管道的结构（1）燃气管道设备包括有灌站、气压站、阀门井、检修井、阀门、抽水缸（凝水缸）、牺牲阳极、标石桩等。

（2）燃气管道的管材和管径燃气管道的管材有钢管、无缝钢管、铸铁管（用于低压煤气）、聚乙烯塑料管（PE管）。

燃气钢管常采用外径表示，常见钢管规格见下表：常见钢管规格（mn）（3）燃气管道的构件全承丁字管、全承十字管、45。

弯管、90°弯管、渐缩管等热力管道的结构（1）热力管道设备：包括热力厂、调压站、中继泵站、检查井、阀门、阀门井、聚集凝结水短管、凝结水箱、放气阀、放水阀等设备。

（2）热力管道的管材及连接1）城市热力管道一般采用无缝钢管、钢板卷焊管。

管径如下表:2）热力管道的连接采用焊接管道，与设备、阀门等拆卸附件连接时，采用法兰连接。

2）热力管道所用的变径管采用压制或钢板卷制。

3）热力管道干、支线的起点安装关断阀门。

4）热水热力管道输送干线每隔200〜300m,输配干线每隔1000〜1500m装设一个方段阀门。

5）热水凝结水的高点安装放气阀门。

6）热水凝结水的低点安装放水阀门。

电力管道的结构（1）电力管道的设备与构建筑物：包括发电厂、变电站、配电站、配电箱、检查井等。

（2）电力管道的埋设种类1）直埋：电缆埋设在壕沟内，覆盖软土，上面设保护板。

2）电缆沟或槽盒：封闭式不通行管沟，盖板可开启；3）管道埋设：管块、管埋；4）电缆隧道。

（3）电力电缆分支的形式采用T 形或Y 形。

（4）电缆材质：铝芯或铜芯。

（5）电力电缆功能：分为供电（输电和配电）、路灯、电车等。

（6）电力电缆的电压: 分为低压、高压和超高压三种，电力电缆常见电压有：1kv、6kv、10kv、35kv、110kv、220kv 等。

电信管道的结构（1）电信管道结构的特点电信管道是由具有一定容量的电缆、通道和一定数量的人孔、手孔和出入口，按一定的组合方式组合成通讯管道设施系统。

其中布设通讯管道的管孔部分和与之相接的人孔、手孔，是组成通讯管道的基本要素。

2）电信电缆的布设形式1）单局制电信电缆管道系统布设形式2）多局制电信电缆管道系统的布设形式（3）电信管道的分类电信管道因其在通信网络中所处的位置，布设电缆的性质，可综合分类入下五种：1）出进局管道：进出电信局、通信台，连接主干通信管道。

2）主干管道：主干道路上的通信管道，容量较大。

3）中继管道：连通各局之间通道。

4）分支电缆：市区道路，与主干线相连。

5）用户管道：从主干管道或分支管道特定人孔接出，进入用户小区，建筑物或用户院内的通信管道。

（4）电信管道的管材1）水泥预制管块：早期使用最多的一种管材，常见有6孔和4 孔两种，规格分别为360x250mm和250x250mm2）钢管电信管道：单孔钢管按一定组合方式排列敷设与地下，通常用于过路、过桥或绕障碍物等路段。

3）塑料管通信管道：采用聚氯乙烯塑料管，目前常用的管材4）其它管材的电信管道：包括水泥管道、铸铁管和陶瓷管等。

（5）电信管道构筑物分类1）管孔式电信管道：通常的埋设方式，即管埋方式。

2）电信电缆隧道：管沟埋设，有不通行、半通行、通行电缆专用和公用隧道四种。

3）人（手）孔的作用：各方向管道汇集的场所；摆放电信电缆、电缆接头、充气门、中继器、负荷箱、光缆盘留等设施的场所；电缆分支引出场所；深度调接场所。

3）人（手）孔分类（a）矩形直通人（手）孔（b）扇形人（手）孔（c）斜通人（手）孔（d）移位人（手）孔：矩形移位人（手）孔和Z 形移位人（手）孔（e）三通分支人（手）孔（f）对称分支人（手）孔（g）四通（十字）分支人孔3．地下管线的布设管线布设的一般情况：（1）管线布置通常与道路或建筑红线相平行，同一管线沿道路一侧布置，不宜从道路的一侧转到另一侧。
