颚式破碎机简介之令狐文艳创作

简介令狐文艳颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。

按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机，进料口宽度小于300MM的为小型机。

颚式破碎机结构简单，制造容易，工作可靠。

颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。

活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。

分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。

复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。

2 发展史近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。

1806年出现了用蒸汽机驱动的辊式破碎机；1858年，美国的布莱克发明了破碎岩石的颚式破碎机；1878年美国发展了具有连续破碎动作的旋回破碎机，其生产效率高于作间歇破碎动作的颚式破碎机；1895年，美国的威廉发明能耗较低的冲击式破碎机。

二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。

常用的颚式破碎机有双肘板的和单肘板的两种。

前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动。

发展现状国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。

颚式破碎机机架占整机质量的比例很大（铸造机架占50%，焊接机架占30%）。

国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。

颚式破碎机采用焊接机架是发展方向。

国内颚式破碎机机架结构设计不合理实例有许多，其原因就是没按破碎机实际受力情况去布置加强筋保证颚式破碎机最佳性能的根本因素是动颚有最佳的运动特性，这个特性又是借助机构优化设计所得到的。

因此，颚式破碎机机构优化设计是保证破碎机有最佳性能的根本方法。

借助其中机构优化设计模块对各种规格的破碎机进行优化设计，得到了最佳的动颚运动特性。

3 优点1、有效解决了原来石灰石破碎机因产量低导致的运转率高、无检修时间的问题。

2、可完成大块石灰石的破碎，最大破碎粒径为1000*1200mm，有效解决了原来的“一边是石灰石供应紧张、一边贮存大量的大块石灰石无法使用的问题”。

3、两种物料的混合均匀性好，脱硫石灰石的掺加量大幅提高。

掺加量可以达到60%，有效降低了原材料的本钱。

4、电力消耗有所下降。

1吨石灰石电耗下降1-2KWh/t每年可节约电费10万元。

5、废品粒度小，仅为2-15mm有效解决了原来的石灰石粒度大，经常堵溜子甚至影响磨粉机产量的问题。

4 缺点（1）破碎过程单一：不能实现多功能破碎，在工作过程中，如果待破碎的物料性质是多项的，传统的破碎工艺不能使他们完全解离，还容易出现物料过粉碎现象。

这种过粉碎使有用成分减少，形成了破碎作业中的废品，造成资源上的浪费；（2）工艺水平落后：目前的颚式破碎机在技术工艺条件下实现超细粉碎很困难，我们需要经过多段作业才能实现粉碎，由于设备整体比较大，也比较笨重，在安装过程中需要占用很大的面积及空间，还要坚固的支撑基础；（3）能源消耗大：在破碎抗压强度极限达到一定程度的时候，破碎设备将会消耗大量的能源但并不能达到理想的破碎效果，电耗、钢耗等能源消耗很大，不能有效地实现节能作用。

[1]5 种类单摆颚式原理动颚悬挂在心轴上，可作左右摆动。

偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。

此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。

此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6。

由于运动轨迹简单，故称简单摆动颚式破碎机。

简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。

复摆颚式原理动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。

当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。

由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出结构图鄂式破碎机主要由:固定颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。

很好的了解鄂式破碎机的内部结构能对鄂式破碎机使用过程中和出现问题时能起到很好的帮助作用。

破碎比破碎比是衡量鄂式破碎机的重要评测指标，颚式破碎机的破碎比就是原料粒度与破碎后产品精度之比。

它表示破碎后原料减小的程度。

矿石被破碎后，粒度变小，矿石破碎前的粒度与破碎后的粒度的比值称为破碎比。

它表示矿石破碎后，粒度缩小的倍数。

破碎比的计算方法有如下几种：1、用矿石破碎前的最大粒度与破碎后的最大粒度来计算最大粒度法我国在选矿厂设计中常采用这种计算方法，因为设计时要根据给矿最大粒度来确定颚式破碎机给矿口宽度2、用颚式破碎机给料口有效宽度和排料口宽度之比某些颚式破碎机、其排料粒度不是由排料口大小来决定的。

3、用矿石破碎前后的平均粒度计算，又称平均破碎比特点1、噪音低，粉尘少。

2、其破碎比大，产品粒度均匀。

3、结构简单，工作可靠，运营费用低。

4、润滑系统安全可靠，部件更换方便，设备维护保养简单。

5、破碎腔深而且无死区，提高了进料能力与产量。

6、设备节能：单机节能15%～30%，系统节能一倍以上。

7、排料口调整范围大，可满足不同用户的要求。

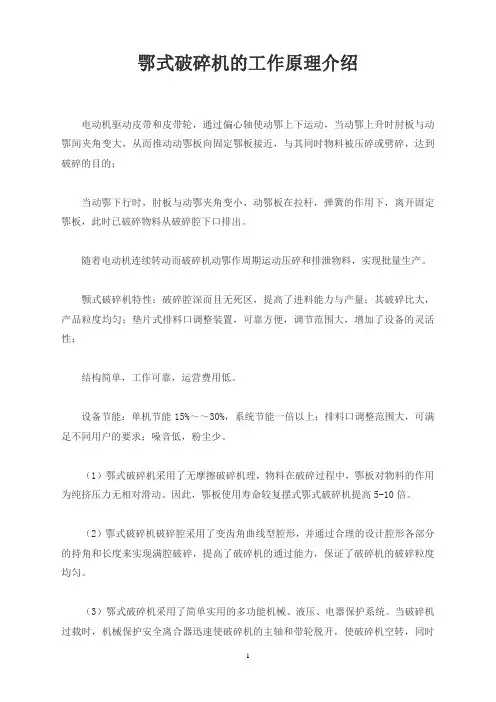

工作原理鄂式破碎机工作时，活动鄂板对固定鄂板作周期性的往复运动，时而靠近，时而离开。

当靠近时，物料在两鄂板间受到挤压、劈裂、冲击而被破碎；当离开时，已被破碎的物料靠重力作用而从排料口排出。

在将巨大石块破碎成小石块的过程中，第一道破碎机通常为“主”破碎机。

历史最长，也最坚固的破碎机是颚式破碎机。

为颚式破碎机喂料时，物料从顶部入口倒入含有颚齿的破碎室，颚齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。

支持颚齿运动的是一根偏心住，此偏心轴贯穿机身构架。

偏心运动通常由固定在轴两端的飞轮所产生。

飞轮和偏心支持轴承经常采用球面滚子轴承，轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。

其他类型1.液压颚式破碎机2.无磨削颚式破碎机3.冲击颚式破碎机4.直接驱动颚式破碎机5.双腔颚式破碎机6.楔辊式颚式破碎机7.欧版颚式破碎机8.强力颚式破碎机9.模块式颚式破碎机主要部件机架机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用优质铸铁代替铸钢。

大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。

自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。

颚板和侧护板定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。

定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

传动件偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。

偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。

偏心轴一端装带轮，另一端装飞轮。

使用说明（一准备工作1、应仔细检查轴承的润滑情况是否良好，轴承内肘板连接处是否有足够的润滑脂。

2、应仔细检查所有的紧固件是否完全紧固。

3、防护装置是否良好，发现不安全现象，应立即消除之。

4、检查破碎腔内有无矿石或其他杂物，如有则应立即消除。

（二）起动1、经检查、证明机器与传动部分情况正常，始可起动。

2、本机只能在无负荷情况下起动。

3、起动后，若发现有不正常的情况时，应立即停车，待查明原因排除隐患，方可再次起动。

（三）维护和使用1、破碎机正常运转后，方可投料。

2、待破碎材料应均匀地加入破碎腔内，并应避免侧面加料，防止负荷突变或单边突增。

3、在正常工作情况下，轴承的温升不应超过35℃，最高温度不得超过70℃，否则应立即停车，查明原因加以消除。

（四）润滑1、经常注意及时做好磨擦面的润滑工作，可保证机器的正常运转和延长使用寿命。

2、本机采用的润滑脂，应根据使用地点、气温等条件来决定，一般可采用钙基、钠基或钙钠基润滑脂。

3、加入轴承座的润滑脂为其容积的50－70%，每三个月必须更换一次；换新油时必须用干净的汽油或煤油清洗轴承与轴承座内污物。

4、肘板与肘板垫接触处在机器开动前，必须加入润滑脂。

6 维护保养保养1.定期关颚破机，检查机器。

任何石料破碎设备在开关机的时候，都应该注意定期关颚破机，检查机器内部的磨损情况，如中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度，及时更换磨损较严重的部件，对这些部件进行修补。

同时注意更换部件的重量型号和尺寸等，一定要按原来部件参数更换。

2.颚破传动带定期检查。

颚破传送带是石料生产线中不可缺少的，机器的带动都是传送带的功劳。

定期调整传送带的松紧程度，保证传送带受力均匀。

双电机驱动时，两侧三角胶带应进行分组选配，使其每组长度尽可能一致。

如发现传动带磨损程度太厉害请及时更换。

3.机械部件的润滑。

颚式破碎机采用车用润滑脂特级或3锂基脂，每工作400小时加入适量润滑脂；工作2000小时，打开主轴总成对轴承进行清洗；一般工作7200小时更换新轴承。

此外为保证颚式破碎机正常工作，除正确操作颚破外，必须进行计划性维修，其中包括日常维护检查小修、中修和大修。

维修1.小修主要内容包括检查并修复颚破调整装置，高速排料口间隙，对磨损的衬板调整或更换。

检修传动部分、润滑系统及更换润滑油等。

小修的周期为1-3个月左右。

2.中修除进行小修的全部工作外，还包括更换推力板、衬板、检查并修复轴瓦等。

中修的周期一般为1-2年左右。

3.大修除进行中修的全部工作外，还包括更换或车削偏心轴和动颚心轴，浇铸连杆头上部的巴氏合金，更换或修复各磨损件。
