高层建筑的结构转换层
高层建筑中结构转换层结构体系分析
高层建筑中结构转换层结构体系分析随着城市的发展,高层建筑越来越多地出现在我们的生活中。
高层建筑中结构转换层是一种常见的设计手法,可以使建筑更加稳定和安全。
下面对结构转换层结构体系进行分析。
1. 结构转换层的作用结构转换层是指在高层建筑中设置一个转换层,一般位于建筑的底部,用于承担上部结构的重量和水平荷载,并将这些荷载转移到地面。
结构转换层的作用主要是两个方面:一是分散重量和荷载,二是增加建筑的稳定性。
结构转换层的结构体系一般是钢筋混凝土框架结构或框剪结构。
与普通的建筑结构相比,结构转换层结构体系具有以下特点:(1)受力状态复杂。
结构转换层同时承担着上部结构的竖向和水平荷载,要求结构的受力状态比较复杂。
(2)层间高度较大。
为了达到分散荷载的目的,结构转换层一般比普通层间高,这就对结构的设计和施工提出了更高的要求。
(3)节点位置精准。
由于结构转换层的作用非常重要,其节点位置必须精准,否则会影响建筑的整体稳定性。
(4)施工难度大。
结构转换层的施工难度比普通结构大,需要更高的技术要求和更加精湛的施工工艺。
3. 结构转换层结构设计的注意事项为了保证结构转换层的安全性和稳定性,结构设计需要注意以下几个方面:(1)确定转换层的高度。
转换层的高度一般根据建筑的总高度和结构形式来确定,以保证荷载分散和建筑稳定。
(2)合理设置转换层的布局。
转换层的布局要合理,避免因构造而造成节点拼装难度。
(3)适当加强结构节点。
结构转换层的节点要加强,以保证节点的刚性和抗震性能。
(4)考虑钢筋混凝土框剪结构。
钢筋混凝土框剪结构由于具备较好的刚度和韧性,可满足转换层结构体系的要求。
结构转换层结构体系在高层建筑中得到了广泛的应用,比如国家大剧院和上海中心大厦等。
在这些建筑中,结构转换层起到了非常重要的作用,不仅提高了建筑的稳定性和安全性,还增加了建筑的美观性。
5. 结论结构转换层结构体系是新型建筑结构体系中一种常见的形式。
通过设置转换层,可以有效地分散荷载,增加建筑的稳定性和安全性。
高层建筑结构转换层的结构设计
高层建筑结构转换层的结构设计在现代城市的发展中,高层建筑如雨后春笋般涌现。
为了满足建筑功能多样化的需求,结构转换层在高层建筑中的应用越来越广泛。
结构转换层是指在建筑物的某一层,通过结构形式的改变,实现上部和下部不同结构体系的转换。
它不仅关系到建筑的安全性和稳定性,也对建筑的使用功能和经济性有着重要影响。
接下来,让我们深入探讨一下高层建筑结构转换层的结构设计。
一、结构转换层的类型及特点1、梁式转换层梁式转换层是目前应用较为广泛的一种形式。
它通过大梁将上部剪力墙或柱的荷载传递到下部的柱或剪力墙。
梁式转换层的优点是传力直接、明确,结构分析相对简单。
但其缺点是梁的截面尺寸较大,会影响建筑的使用空间。
2、板式转换层板式转换层的厚度较大,通常在 20m 以上。
它能够提供较大的刚度和承载能力,适用于上下部结构差异较大的情况。
但板式转换层的自重较大,材料用量较多,施工难度也相对较大。
3、箱式转换层箱式转换层是由上、下层较厚的楼板与纵横双向的大梁共同组成的一个箱型结构。
它具有较大的整体刚度和承载能力,能够有效地抵抗水平荷载。
然而,箱式转换层的施工复杂,造价较高。
二、结构转换层的位置选择结构转换层的位置选择对建筑的整体性能有着重要影响。
一般来说,转换层位置越低,对结构的抗震性能越不利。
因为下部结构需要承担更大的竖向荷载和水平荷载,容易导致结构的变形和破坏。
但转换层位置过高,又会影响建筑的使用功能和经济性。
因此,在设计时需要综合考虑建筑的功能要求、抗震设防烈度、结构高度等因素,选择一个合理的转换层位置。
在抗震设计中,对于 7 度及 7 度以下抗震设防地区,转换层位置不宜超过 5 层;对于 8 度抗震设防地区,转换层位置不宜超过 3 层。
同时,转换层上下等效侧向刚度比应符合规范要求,以保证结构在地震作用下的变形协调。
三、结构转换层的设计要点1、竖向荷载的传递在设计结构转换层时,需要确保竖向荷载能够有效地从上部结构传递到下部结构。

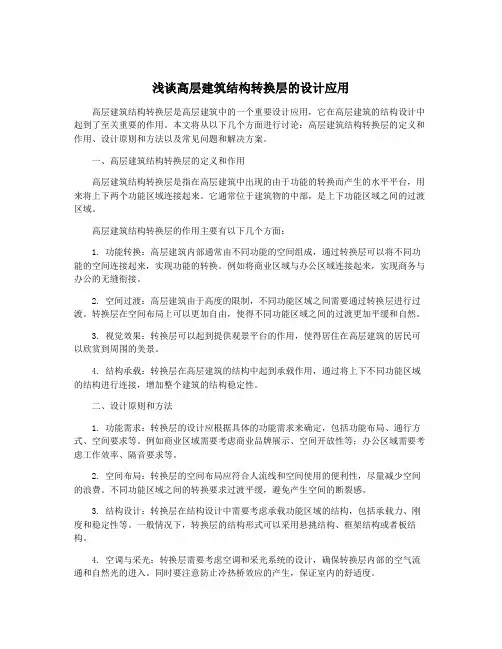

浅谈高层建筑结构转换层的设计应用
浅谈高层建筑结构转换层的设计应用高层建筑结构转换层是高层建筑中的一个重要设计应用,它在高层建筑的结构设计中起到了至关重要的作用。
本文将从以下几个方面进行讨论:高层建筑结构转换层的定义和作用、设计原则和方法以及常见问题和解决方案。
一、高层建筑结构转换层的定义和作用高层建筑结构转换层是指在高层建筑中出现的由于功能的转换而产生的水平平台,用来将上下两个功能区域连接起来。
它通常位于建筑物的中部,是上下功能区域之间的过渡区域。
高层建筑结构转换层的作用主要有以下几个方面:1. 功能转换:高层建筑内部通常由不同功能的空间组成,通过转换层可以将不同功能的空间连接起来,实现功能的转换。
例如将商业区域与办公区域连接起来,实现商务与办公的无缝衔接。
2. 空间过渡:高层建筑由于高度的限制,不同功能区域之间需要通过转换层进行过渡。
转换层在空间布局上可以更加自由,使得不同功能区域之间的过渡更加平缓和自然。
3. 视觉效果:转换层可以起到提供观景平台的作用,使得居住在高层建筑的居民可以欣赏到周围的美景。
4. 结构承载:转换层在高层建筑的结构中起到承载作用,通过将上下不同功能区域的结构进行连接,增加整个建筑的结构稳定性。
二、设计原则和方法1. 功能需求:转换层的设计应根据具体的功能需求来确定,包括功能布局、通行方式、空间要求等。
例如商业区域需要考虑商业品牌展示、空间开放性等;办公区域需要考虑工作效率、隔音要求等。
2. 空间布局:转换层的空间布局应符合人流线和空间使用的便利性,尽量减少空间的浪费。
不同功能区域之间的转换要求过渡平缓,避免产生空间的断裂感。
3. 结构设计:转换层在结构设计中需要考虑承载功能区域的结构,包括承载力、刚度和稳定性等。
一般情况下,转换层的结构形式可以采用悬挑结构、框架结构或者板结构。
4. 空调与采光:转换层需要考虑空调和采光系统的设计,确保转换层内部的空气流通和自然光的进入。
同时要注意防止冷热桥效应的产生,保证室内的舒适度。
高层建筑内部结构采用的转换层结构
高层建筑内部结构采用的转换层结构
1、梁式转换
由于它受力明确,设计与施工简单,一般用于上层为剪力墙结构,下层为框架结构的转换。
当纵、横向同时需要转换时,可采用双向梁布置的转换方式。
前述的北京南洋饭店,广东肇庆星湖大酒店都是采用梁式转换层。
2、板式转换层
当上、下柱网、轴线有较大错位,不便用梁式转换层时,可以采用板式转换方式。
板的厚度一般很大,以形成厚板式承台转换层。
它的下层柱网可以灵活布置,不必严格与上层结构对齐,但板很厚,自重很大,材料用量很多。
3、箱式转换层
当需要从上层向更大跨度的下层进行转换时,若采用梁式或板式转换层已不能解决问题,这种情况下,可以采用箱式转换层。
它很像箱形基础,也可看成是由上、下层较厚的楼板与单向托梁、双向托梁共同组成,具有很大的整体空间刚度,能够胜任较大跨度、较大空间、较大荷载的转换。
4、桁架式转换层
这种形式的转换层受力合理明确,构造简单,自重较轻,材料节省,能适应较大跨度的转换,虽比箱式转换层的整体空间刚度相对较
小,但比箱式转换层少占空间。
5、空腹桁架式转换层
这种形式的转换层与桁架式转换层的优点相似,但空腹桁架式转换层的杆系都是水平、垂直的,而桁架式转换层则具有斜撑竿。
空腹桁架式转换层在室内空间上比桁架式转换层好,比箱式转换层更好。

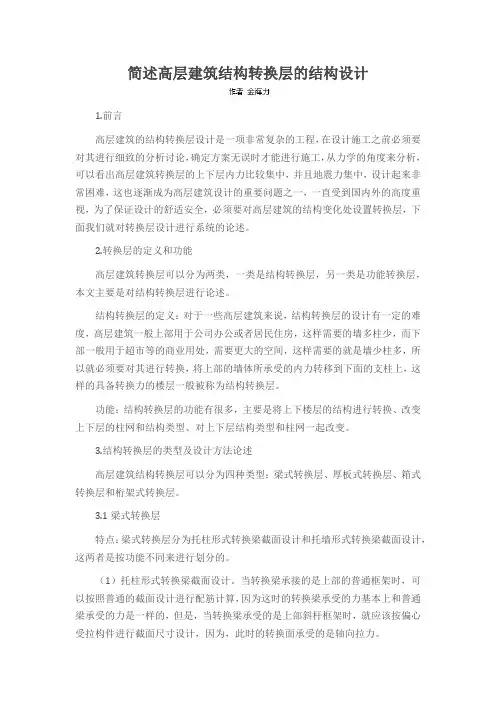

简述高层建筑结构转换层的结构设计
简述高层建筑结构转换层的结构设计1.前言高层建筑的结构转换层设计是一项非常复杂的工程,在设计施工之前必须要对其进行细致的分析讨论,确定方案无误时才能进行施工,从力学的角度来分析,可以看出高层建筑转换层的上下层内力比较集中,并且地震力集中,设计起来非常困难,这也逐渐成为高层建筑设计的重要问题之一,一直受到国内外的高度重视,为了保证设计的舒适安全,必须要对高层建筑的结构变化处设置转换层,下面我们就对转换层设计进行系统的论述。
2.转换层的定义和功能高层建筑转换层可以分为两类,一类是结构转换层,另一类是功能转换层,本文主要是对结构转换层进行论述。
结构转换层的定义:对于一些高层建筑来说,结构转换层的设计有一定的难度,高层建筑一般上部用于公司办公或者居民住房,这样需要的墙多柱少,而下部一般用于超市等的商业用处,需要更大的空间,这样需要的就是墙少柱多,所以就必须要对其进行转换,将上部的墙体所承受的内力转移到下面的支柱上,这样的具备转换力的楼层一般被称为结构转换层。
功能:结构转换层的功能有很多,主要是将上下楼层的结构进行转换、改变上下层的柱网和结构类型、对上下层结构类型和柱网一起改变。
3.结构转换层的类型及设计方法论述高层建筑结构转换层可以分为四种类型:梁式转换层、厚板式转换层、箱式转换层和桁架式转换层。
3.1梁式转换层特点:梁式转换层分为托柱形式转换梁截面设计和托墙形式转换梁截面设计,这两者是按功能不同来进行划分的。
(1)托柱形式转换梁截面设计。
当转换梁承接的是上部的普通框架时,可以按照普通的截面设计进行配筋计算,因为这时的转换梁承受的力基本上和普通梁承受的力是一样的,但是,当转换梁承受的是上部斜杆框架时,就应该按偏心受拉构件进行截面尺寸设计,因为,此时的转换面承受的是轴向拉力。
(2)托墙形式转换梁截面设计。
在转换梁的施工过程中,力学问题是一个关键问题,必须要予以重视,当转换梁承受上部的墙体是小墙体时,要采取普通梁的截面设计方法进行配筋计算,且纵向的钢筋也可以放置在转换梁的底部,像普通梁那样布置就可以了;当转换梁承受的是上部墙体且满跨不开洞时,转换梁应采取的截面设计方法是深梁截面设计方法,它的受力特点和破坏形态表现为深梁,不过此时的转换梁跨中较大范围的内力较大,所以其纵向的钢筋就不应该弯曲或者截断了;当转换梁承托上部墙体满跨或者不满跨时,但是剪力墙长度比较大时,应该采取的转换梁设计方法是深梁截面设计方法。
浅谈高层建筑结构转换层的设计应用
浅谈高层建筑结构转换层的设计应用高层建筑结构转换层是指地上高度不小于24米的建筑,为保证其结构抗震性能和舒适性,一般在建筑高度的1/3处设置一个转换层,其功能是将楼层从低层转移至高层。
在结构设计上,高层建筑结构转换层的应用越来越重要,本文将对其设计应用进行进一步探讨。
1. 转换层的基本概念和作用转换层是高层建筑中承受各种静、动力荷载的重要结构部位。
它位于地上高度的1/3处,通常为一个空心的框架结构,前端连接上部结构,后端连接普通层结构。
转换层在高层建筑中的作用如下:(1)抗震性能:转换层能够将上部结构所受的地震力传递到下部结构中,承担大部分水平荷载,有效提高高层建筑的结构稳定性。
(2)舒适性:高层建筑所面临的风振问题对居住者的舒适度造成了很大的影响。
设置转换层可在一定程度上减小风振效应,提高居住舒适度。
(3)灯光和空调:在高层建筑中,照明和空调是非常重要的,转换层可以为高层建筑上下部提供控制空调和灯光的分线器,不仅方便,也节能。
2. 转换层的设计原则转换层的设计需要考虑多个方面的因素。
以下是一些基本的设计原则:(1)刚度:转换层的刚度应较高,以便承担大部分地震荷载。
(2)强度:转换层的强度应符合高层建筑的要求,尤其是在风荷载和重量荷载方面。
(3)稳定性:转换层的稳定性也很重要,设计人员需要考虑转换层的自身稳定性以及与周围结构的稳定性。
(4)空间和功能性:转换层的设计也需要满足合理的空间布局和功能性。
3. 转换层的结构类型转换层的结构类型大致可以分为以下三种:(1)框架式结构:框架式结构实用性较强,可以灵活地组装各种形态的楼层间隔,同时坚固耐用,抗震性能也比较好。
(2)筒体式结构:筒体式结构设计相对复杂,但可有效地减小转换层的应力集中,减少应力峰值的产生。
(3)剪力墙:剪力墙式结构通常采用相对均匀的布置方式,使得结构的刚度和稳定性均得到充分的保证。
4. 转换层的实际应用转换层在现实生活中的应用非常广泛,比如上海环球金融中心、北京国贸大厦、广州中信广场等高端商务楼都采用了转换层结构。
高层建筑结构转换层
高层建筑结构转换层高层建筑是现代城市建设中常见的建筑形式,为了满足日益增长的人口需求,许多高层建筑采用了结构转换层的设计。
结构转换层,也称为过渡层或变形层,是一个位于高层建筑顶部的区域,一般是从建筑主体结构中分隔出来的。
结构转换层的作用结构转换层在高层建筑中起到了多方面的重要作用。
1. 功能分区结构转换层可以用于实现高层建筑内部的功能分区。
高层建筑通常需要容纳办公、商业、住宅等多种功能。
通过在结构转换层上设置不同的功能区域,可以有效地将不同功能分开,提高空间利用率,提供更加灵活的使用方式。
2. 节约结构材料高层建筑需要承受巨大的重量和风压,因此其结构必须具备足够的强度和稳定性。
结构转换层的引入可以有效减轻主体结构所承受的荷载,并节约结构材料的使用。
这样不仅可以降低建筑成本,还有利于减少对环境的影响。
3. 应对地震、风灾等自然灾害结构转换层在高层建筑中起到了增强抗震和防风作用。
地震和风灾是城市中较为常见的自然灾害,对高层建筑的影响尤为明显。
通过合理设置结构转换层,可以增加建筑的稳定性和抗风能力,减轻自然灾害造成的破坏。
4. 提供观景平台结构转换层通常位于高层建筑的顶部,视野较为开阔。
因此,结构转换层也常被设计为观景平台,为建筑的用户提供俯瞰城市美景的机会。
观景平台不仅可以增加建筑的吸引力,还提供了一个供人放松、休闲的场所。
结构转换层的设计考虑在设计高层建筑的结构转换层时,需要考虑以下因素:1. 结构形式选择结构转换层的设计要根据具体建筑的需求和条件选择适合的结构形式。
常见的结构形式包括钢结构、钢混凝土结构、混凝土筒体结构等。
每种结构形式都有其优缺点,需要根据项目的要求进行合理选择。
2. 荷载分析结构转换层需要承受来自上部楼层、自身重量以及外部荷载(如风荷载、雪荷载等)施加的力。
因此,需要进行详细的荷载分析,确保结构能够承受各种力的作用。
3. 抗震设计高层建筑通常位于地震活跃区域,因此结构转换层的抗震性能尤为重要。
高层建筑中的转换层
高层建筑中的转换层随着城市建设发展的需要,很多高层建筑向多功能、多用途方向发展,一批集商业、娱乐、办公和公寓为一体的高层建筑拔地而起。
由于建筑物的各部分使用功能和要求的不同,对建筑物结构形式、柱网布置等也就提出丁不同的要求。
如商业用房、娱乐用房等大多布置在建筑物的下部,往往需要大跨度、大柱网以相适应。
而办公、公寓等用房常常布置在建筑物的上部,他们的跨度、柱网又不宜过大。
为了实现和适应这种结构形式的变化过渡,很多高层建筑中都设置了转换层。
1 转换层上下结构的转换类型转换层实现上下结构的转化大致有以下三种类型。
1.1 上下层结构类型的改变,如转换层以下为框架、框架-剪力墙或框架-筒体等结构形式,转换层以上为剪力墙、剪力墙-筒体等结构形式。
1.2 上下层柱网、轴线的改变,转换层的上下层结构形式不变,仅柱网、轴线有所变化,常用于筒体结构建筑中。
1.3 上下层不仅结构类型有所改变,而且柱网、轴线也有所改变,常用于上下层功能变化较大或较复杂的建筑物。
2 转换层的结构形式由于转换层上下结构转换有多种类型,所以转换层本身的结构形式也有不同,常用的有以下几种。
2.1 梁式结构的转化层。
梁式结构的转化层一般在转换层的楼面设置纵横交错的钢筋砼承重大梁。
为适应上部荷载的需要,梁的截面尺寸比较大,常用的尺寸有1000mm×2000mm,1200mm×250 0mm,1500mm×3000mm等。
2.2 桁架式结构的转换层。
桁架式结构的转换层是有梁式结构的转化层变化而来的,整个转换层由多榀钢筋混凝土桁架组成承重结构,桁架的上下弦杆分别设在转换层的上下楼面的结构层内,层间设有腹杆。
由于桁架高度较高,所以上下弦的截面尺寸相对较小。
2.3 箱式结构的转换层。
箱式结构的转换层实际上也是有梁式结构的转化层变化而来的。
有纵横交错的双向主次梁连同上下层楼面的楼板结构以及四周墙壁构成全封闭的箱式结构转换层,整个转换层就像一只大箱子,当然四周也可以适当开洞。
浅析高层建筑中结构转换层结构体系
浅析高层建筑中结构转换层结构体系
首先,什么是结构转换层?结构转换层(也称中间转换层)是指在高层建筑结构中,将上部柱式结构转换成下部框架式结构的一层结构。
其位置一般位于高层建筑的净高处,通常在50米到100米的高度范围内。
结构转换层的作用在于,将上部柱式结构的刚度转化为下部框架式结构的刚度,从而使整个建筑的抗震能力得到提高。
其次,结构转换层具有哪些特点和优势?结构转换层的特点有如下几点:
一是结构转换层具有较高的稳定性。
结构转换层的布置位置一般位于高层建筑中心位置,且一般是单层结构体系。
这种位置和形式的设计,使其具有较高的荷载承载能力和抗震稳定能力。
二是结构转换层具有较高的承载能力。
结构转换层一般采用框架式结构,其抗剪承载能力和抗弯承载能力都比柱式结构强。
因此,结构转换层可以承担较大的竖向荷载和横向荷载。
三是结构转换层具有较高的抗震能力。
结构转换层的设计可以将上部的总体刚性承担一部分荷载,转移到下部的框架结构上。
这样可以大幅度提高建筑的抗震性。
四是结构转换层具有较高的经济性。
与传统的柱式结构相比,结构转换层的下部框架结构可以采用较小的截面尺寸,从而减小了施工材料和成本,提高了经济效益。
高层建筑结构转换层
高层建筑结构转换层在现代城市的天际线中,高层建筑如林立的巨人,展现着人类建筑技术的伟大成就。
而在这些高层建筑的结构体系中,转换层扮演着至关重要的角色。
什么是高层建筑结构转换层呢?简单来说,它是建筑物中不同结构形式相连的楼层。
比如说,在一些高层建筑中,下部可能是较大的空间,用于商业、停车场等,需要采用框架结构;而上部则是住宅或办公区域,更适合剪力墙结构。
这时,就需要在中间的某个楼层设置转换层,来实现两种不同结构形式的过渡和转换。
转换层的存在有着多方面的原因和需求。
首先,从功能布局的角度来看,现代建筑往往需要在不同楼层实现不同的使用功能。
下部楼层可能需要开阔的大空间,以满足商业活动、车辆停放或者公共服务的需求;而上部楼层则更多地关注居住或办公的独立性和私密性。
这种功能上的差异就要求在结构上进行相应的调整和转换。
其次,从建筑美学和城市规划的角度考虑,多样化的建筑形态和外观设计也是促使转换层出现的因素之一。
通过巧妙地设置转换层,可以创造出独特的建筑轮廓和视觉效果,使高层建筑在城市景观中更加突出和引人注目。
再者,从结构力学的角度分析,高层建筑在承受竖向荷载和水平荷载时,不同部位的受力情况是不同的。
转换层能够有效地调整和分配这些荷载,确保建筑物的整体稳定性和安全性。
在设计和施工高层建筑结构转换层时,面临着诸多挑战。
首先是结构复杂,需要综合考虑多种因素,如不同结构形式的连接方式、转换层的位置和高度、构件的尺寸和配筋等。
这要求设计人员具备深厚的专业知识和丰富的实践经验。
其次,转换层的施工难度较大。
由于其结构的特殊性,施工过程中需要采用特殊的施工工艺和技术,并且要严格控制施工质量。
例如,在浇筑混凝土时,要确保混凝土的均匀性和密实性,避免出现裂缝和蜂窝麻面等质量问题。
再者,转换层的自重较大,对下部结构会产生较大的压力。
因此,在设计和施工时,需要对下部结构进行加强和加固,以保证整个建筑物的安全。
为了更好地实现转换层的功能和效果,目前在工程实践中采用了多种类型的转换层结构形式。
高层建筑结构转换层的结构设计
高层建筑结构转换层的结构设计前言一般而言,当高层建筑下部楼层竖向结构体系或形式与上部楼层差异较大,或者下部楼层竖向结构轴线距离扩大或上、下部结构轴线错位时,就必须在结构改变的楼层布置水平转换构件,即结构转换层。
因此,转换结构可根据其建筑功能和结构传力的需要,沿高层建筑高度方向一处或多处灵活布置,且自身的这个空间既可作为正常使用楼层,也可作为技术设备层,但应保证转换层有足够的刚度,以防止沿竖向刚度过于悬殊。
对底层大空间多塔楼的商住建筑,塔楼的转换层宜设置在裙房的屋面层,并加大屋面梁、板尺寸和厚度,以避免中间出现刚度特别小的楼层,减小震害。
一、高层建筑转换层结构形式及受力特点高层建筑转换层的主要结构形式及特点1、粱式转换粱式转换层是目前高层建筑中实现垂直转换最常用的结构形式,其传力途径为上部墙—转换粱—下部柱。
具有传力直接、明确和清楚的优点,便于工程计算、分析和设计,且造价较为节省,据资料统计,粱式转换层数量约占转换层总量的77%。
转换梁的截面高度为0.8- 6m,高层建筑带转换层结构的绝大多数为梁式转换层。
2、箱式转换是单向托粱和双向托粱同上、下层较厚的楼板浇筑成一整体共同工作,从而形成刚度较大的箱式转换层。
3、板式转换当转换层上下柱网错开较多。
布置又不规则,难以用梁直接承托时,则需要做成厚板,形成板式转换层,从抗剪和抗冲切考虑,转换板厚度往往很大,实际转换板厚度可达2.0- 2.8m,板式转换层的下层柱可以灵活布置,但自重很大,材料耗用多,拖工难度大。
4、桁架转换桁架分为空腹桁架与实腹桁架两种。
桁架转换层与梁式转换相比,受力状态更明确,可使用空间更大,自重小,抗震性能好,但其节点设计难度大,“强斜腹杆、强节点”是桁架转换层设计的基本原则,而节点的受力状态复杂,容易发生剪切脆性破坏,造成计算配筋。
浅析高层建筑中结构转换层结构体系
浅析高层建筑中结构转换层结构体系高层建筑作为城市的标志性建筑物,是城市发展的重要组成部分,也是现代城市的发展趋势。
在高层建筑的结构设计中,结构转换层结构体系起着至关重要的作用。
本文将从结构转换层结构体系的定义、作用、设计原则和实际应用等方面进行浅析,以期能够更加深入地了解高层建筑结构设计中的关键要素。
一、结构转换层结构体系的定义结构转换层结构体系是指在高层建筑中设置的用于承担从上部结构(主体结构)传递到下部结构(基础结构)的横向荷载的结构层。
在高层建筑中,由于建筑高度较大,受到风荷载和地震荷载的影响较大,因此需要设置结构转换层来承担这些荷载,以确保建筑物的安全性和稳定性。
结构转换层通常设置在建筑的上部,一般位于建筑高度的1/3处或者建筑高度的1/2处,具体位置取决于建筑的具体设计要求和风荷载分布情况。
在结构转换层的设计中,主要包括水平荷载传递、垂直荷载传递和剪力墙的设置等内容,是高层建筑结构设计中的重要部分。
结构转换层结构体系在高层建筑中具有多种作用,主要包括以下几个方面:1. 承担风荷载和地震荷载2. 调整结构刚度结构转换层能够对建筑结构的刚度进行适当的调整,从而使结构在受到外部荷载作用时能够有一定的变形和位移,减小结构的应力和变形,提高结构的整体性能。
3. 提高建筑的稳定性结构转换层能够通过合理设计和设置来提高建筑的整体稳定性,使建筑在受到外部荷载作用时能够保持稳定,减小建筑的振动和位移,提高建筑的安全性和舒适性。
1. 合理确定位置结构转换层的位置应该根据建筑的具体设计要求和荷载分布情况来确定,一般应该位于建筑高度的1/3处或者建筑高度的1/2处,具体位置需要根据实际情况进行调整和确定。
2. 设置合理的横向构件结构转换层需要设置合理的横向构件来承担荷载传递,在设计中需要考虑风荷载和地震荷载的作用,设置合适的横向构件来承担这些荷载。
3. 加强结构连接结构转换层与主体结构之间需要有足够强度和刚度的连接,以保证结构转换层能够有效地承担荷载传递,并且能够与主体结构协同工作,提高结构的整体性能。
浅谈高层建筑结构转换层的设计应用
浅谈高层建筑结构转换层的设计应用高层建筑是现代都市的标志,也是城市发展的重要组成部分。
在高层建筑的设计中,转换层是其中一个非常重要的结构,它既能够起到连接不同功能部分的作用,又能够提供更好的空间利用效率和结构稳定性。
本文将对高层建筑转换层的设计应用进行浅谈,探讨其在建筑设计中的重要性以及一些设计应用的具体案例。
一、高层建筑转换层的设计概述转换层是指建筑物内部结构在高度上的变化。
一般来说,高层建筑多层高于一定的高度会采用转换层结构来满足建筑物功能和结构的需要。
转换层通常在高度变化、功能变化和结构变化处设置。
在高层建筑中,转换层的设置对整体结构的稳定性、空间利用和功能分区有着非常重要的作用。
在高层建筑的设计中,转换层一般分为技术转换层、功能转换层和结构转换层。
技术转换层是建筑物内部设备和管线的集散和转移区域。
功能转换层是建筑物内部功能分区的划分和过渡区域。
结构转换层则是建筑物结构体系的过渡和变化区域。
这些转换层的设置可以帮助高层建筑更合理地配置内部功能和结构,提高建筑物的使用效率和稳定性。
1. 结构转换层的设计应用在高层建筑中,结构转换层的设计是非常关键的一部分。
结构转换层的设置能够有效地转移上部结构的荷载到下部结构,减小整体结构体系的变形和挠度,提高建筑的抗震性和稳定性。
结构转换层的设置也可以为上部建筑提供更多的使用空间,减少结构柱和墙体对使用空间的影响。
在实际的设计中,结构转换层的形式多样,可以是楼板、横梁、墙体等结构形式的变化或过渡。
一些高层建筑在设置结构转换层时会采用斜面墙或悬挑结构来实现结构形式的转换,从而提高结构的稳定性。
一些高层建筑在设置结构转换层时还会采用空心柱、钢筋混凝土墙和核心筒等新型的结构形式,更好地满足了高层建筑的结构需求。
一些高层建筑在设计时会将技术转换层设置在建筑物的顶部或底部,减少设备和管线的穿越跨层,从而提高建筑物内部空间的利用效率。
一些高层建筑还会在技术转换层的设计中加入楼梯和通道,方便维护人员和设备的进出。
高层建筑中结构转换层结构体系分析
高层建筑中结构转换层结构体系分析高层建筑的结构转换层结构体系是指在高层建筑中,为了适应建筑物不同功能和荷载的需要,在建筑的一定高度上设置一个结构转换层,用于进行结构体系的转换和衔接。
这一层通常位于建筑物的中部或上部,起到分担荷载、稳定建筑物的作用。
结构转换层结构体系的分析涉及到建筑物的设计和施工的多个方面。
首先是结构转换层的位置选择。
一般来说,结构转换层的位置应根据高层建筑的功能和荷载要求来确定。
比较常见的结构转换层位置有三种:中部转换层、上部转换层和底部转换层。
中部转换层一般用于分隔不同功能的建筑区域,如商业区、办公区和住宅区等;上部转换层主要用于分担风荷载和地震荷载;底部转换层一般用于分担建筑物自重和活载。
选择合适的位置可以使结构转换层发挥最佳的功能。
其次是结构转换层的形式选择。
结构转换层的形式主要有框架结构、剪力墙结构和框剪联合结构等。
框架结构转换层的特点是结构轻盈、抗震性能好,适用于中低层建筑;剪力墙结构转换层的特点是刚度大、稳定性好,适用于高层建筑;框剪联合结构更加经济实用,能够充分发挥各种结构的优点。
还有就是结构转换层的设计要考虑到荷载的分担和转移。
对于高层建筑来说,结构转换层承担了很大一部分的荷载,如自重、活载、风荷载和地震荷载等。
在结构转换层的设计中,需要合理地分配和转移这些荷载,使其能够得到有效的分担和传递,从而保证建筑物的稳定性和安全性。
最后是结构转换层的构造设计。
构造设计要考虑到结构转换层所受荷载的性质和大小,以及结构材料的选择和连接方式等。
一般来说,结构转换层的构造要比其他部分的结构更加坚固和稳定,以承受更大的荷载和更复杂的力学行为。
结构转换层的构造也要考虑到施工的便利性和经济性,以确保项目的可行性和可持续性。
高层建筑中结构转换层结构体系的分析涉及到多个方面,包括结构转换层的位置选择、形式选择、荷载分担和转移以及构造设计等。
通过科学合理地进行分析和设计,可以使结构转换层发挥最佳的功能,提高建筑物的稳定性和安全性。
高层建筑结构转换层结构设计
风荷载
根据风速和结构特性,采用阵风响 应分析法进行动力计算,确定转换 层的位移和内力。
有限元法
采用有限元分析软件对转换层进行 动力分析,考虑多种因素对结构的 影响。
有限元分析方法
实体模型
建立转换层的实体模型, 考虑梁、柱、墙等构件的 细节和连接方式,进行精 细化分析。
材料非线性
考虑材料非线性对结构的 影响,如混凝土的塑性和 钢材的应变硬化等。
01
02
03
剪力墙结构
根据地震作用和竖向荷载 ,采用分层法进行静力计 算,确定转换层的内力和 位移。
框架-核心筒结构
根据地震作用和竖向荷载 ,采用整体法进行静力计 算,确定转换层的内力和 位移。
有限元法
采用有限元分析软件对转 换层进行静力分析,考虑 多种因素对结构的影响。
动力计算方法
地震作用
根据地震动参数和结构特性, 采用振型分解反应谱法或时程 分析法进行动力计算,确定转
确保转换层具有足够的承载能力和稳定性 ,满足垂直荷载和水平荷载的要求。
构造措施与细节处理
抗震设计
针对转换层的复杂受力情况,采取合理的 构造措施和细节处理,保证结构的安全性 和耐久性。
根据地震烈度和场地条件,进行合理的抗 震设计和分析,确保转换层在地震作用下 的性能满足要求。
03
转换层结构设计方法
静力计算方法
感谢您的观看
THANKS
高层建筑结构转换层结构设 计
2023-11-13
目录
• 引言 • 高层建筑结构转换层概述 • 转换层结构设计方法 • 转换层结构材料选择与优化 • 转换层结构设计实例分析 • 结论与展望
01
引言
研究背景与意义
高层建筑结构转换层
高层建筑结构转换层概述在高层建筑的设计与施工中,结构转换层(也称转换层、过渡层)是一个重要的概念。
它是指连接建筑物不同结构体系的层次,通常位于建筑的中部,既不属于底部的承重结构,也不属于顶部的钢结构或框架结构。
本文将详细介绍高层建筑结构转换层的定义、功能、设计原则和施工要点。
定义高层建筑结构转换层是指处于不同结构体系之间的建筑层,起到连接、过渡的作用。
它通常位于建筑物的中部,进行结构的转换和适应,使建筑具备更好的稳定性和适应性。
功能高层建筑结构转换层具有以下主要功能:1. 结构转换结构转换层是承载不同结构体系之间过渡的地方。
例如,在使用钢结构的建筑中,转换层通常是从钢结构向混凝土或框架结构过渡的区域。
通过结构转换层,能够将两种不同的结构体系有机地连接起来,实现结构力的传递和转移。
2. 过渡与适应由于高层建筑在不同部位存在不同的环境和承载要求,结构转换层能够帮助建筑物适应不同的条件。
例如,在底部存在大量承载结构时,结构转换层可以通过增加柱子或加强楼板的方式进行过渡,以适应由底部到顶部承重逐渐减小的情况。
3. 垂直通道与设备设置结构转换层也提供了连接不同部位的垂直通道,如电梯、楼梯等。
这些通道对于建筑物内部的人员和设备的运输至关重要。
另外,结构转换层还为建筑内部的设备设置提供了便利,如电力、给排水等。
设计原则在设计高层建筑结构转换层时,需要遵循一些重要的原则,以确保转换层的功能和安全性。
1. 结构合理性结构转换层的设计应符合建筑物整体结构的合理布局,确保结构过渡的合理性和有效性。
同时,转换层的结构设计应满足地震力和荷载的要求,确保建筑物整体的结构安全性。
2. 功能完备性结构转换层应满足建筑物的功能需求,包括垂直通道的设置、设备的布置等。
这些功能设施应满足安全、便捷和高效的要求,以确保建筑物的正常运行。
3. 空间利用效率结构转换层的设计应尽量提高空间利用效率,最大限度地减少不必要的空间浪费。
有效的空间规划和设计能够提高建筑物的使用效率和经济性。
高层建筑结构转换层的探析
高层建筑结构转换层的探析引言:在高层建筑结构中,转换层作为楼层的上下部之间的重要转换结构,且根据建筑功能的需要,不同的楼层的转换层的结构设计也存在较大的差异。
而结构又是确保整个工程质量的重要部分,其设计质量的高低与工程质量的高低有着密切的关系。
一、高层建筑结构转换层的特点高层建筑结构的转换结构的组件在高层建筑物中间,对于外力荷载起到了承上启下的过渡作用,即承载上层建筑到来重力荷载,对下层建筑的悬挂构建荷载也需要起到依靠作用,也因此该特殊作用,其也呈现出多种特点,具体总结有以下几点:1、内力大因其一方面要承受了来自上层的重力,另一方面要承载下层建筑的悬挂力,对其内力的要求很高。
2、跨度大转换构件的跨度一般是上层结构的几倍,因此,垂直挠度的要求相当高。
3、构件截面大面积加强转换构件的刚度和强度时,根据刚度及强度的计算公式进行调整,较为有效手段是增加构件截面面积,因此,就够构件的截面面积较大。
4、特殊设计高层建筑转换层的设置,造成了建筑物垂直向的刚度的规则性较差,各项外力的传递路线有所变动,不能使用一般方法进行计算,在分析及设计转换层的结构是,不能使用常规方法,其设计显得较为特殊。
二、高层建筑转换层的结构形式因为转换层其在上下的结构中有很多的类型,因此说,转换层其本身的结构也是不相同的,一般会有以下几种:1、桁架式的结构这种结构一般是由梁式结构的一种转换层转化而来,对于整个的转换层来说,它是由多组的钢筋混凝土其桁架来组成一种承重结构,桁架的上弦杆以及下弦杆将其设在转换层楼面其结构层中,层与层之间设置有腹杆,因为桁架的高度比较大,因此对于上下弦其截面的尺寸是很小的。
2、板式的结构往往是适用于一种对于上下层之间既有柱网与轴线的变化,又有一种结构类型的一种改变,对于整个的转换层来说,其一般是一块具有厚度达2米到3米的一种实心的承重板,一些板式的转换层为了对上部的结构变化予以滿足,其在一定的部位之间就设置了一种暗梁。
简析高层建筑结构转换层功能和类型
简析高层建筑结构转换层功能和类型结构转换层作为高层建筑的重要组成方式,对于结构转换层进行合理有效的设计师高层建筑的必要保证。
简单的讲,结构转换层的作用可以从建筑的功能和结构上来说,首先结构转换层可以为高层建筑提供充足的室内空间和出入口,更加适用于高层建筑的多功能用途;其次,结构转换层可以使建筑上下层的结构类型和结构轴线之间进行相互的转换。
所以对于工民建高层建筑结构转换层的设计要从实际出发,结合建筑所需功能,选用适合的高层建筑结构转换层。
一、高层建筑结构转换层的功能从建筑的结构功能来看,结构转换层对于高层建筑的结构转换可以归纳为三类:(一)竖向结构型式的转变竖向结构型式的转换经常被应用在框-剪结构和建立墙结构,这种结构型式的转换层将上部剪力墙转换为下部的框架,完成了高层建筑的结构转变的同时又为下部楼层创造了较大的内部空间作为商场或者餐厅来使用。
(二)柱网、轴线的转变这种对于建筑柱网、轴线的转换,其转换层的上下部分结构的形式并没有发生改变,但是通过对于柱网、轴线的转换使建筑下部形成与上部较密集的柱网截然不同的大柱网,也可以为高层建筑的下部形成较大的入口和较大的空间。
(三)竖向结构型式和轴线布置同时转换竖向结构型式和轴线布置同时转换下,上部楼层的剪力墙通过转换层的作用变换为框架,而且,下部的楼层柱网、轴线和上部漏乘的柱网、轴线错开,形成上下结构不对齐的布置,保证了上部空间与下部空间可以分别具有其各自的建筑功能。
二、高层建筑结构转换层的类型(一)梁式转换层梁式转换层作为目前高层建筑结构中被广泛应用的转换层类型,具有受力性能较好、建筑构造简单、工程造价较为低廉以及施工工艺难度较低的优点。
其转换梁的形式主要有托柱和托墙两种,这种转换层的界面设计主要有偏心受拉构件界面设计法、普通梁截面设计法、深梁界面设计法和应力界面设计法。
梁式转换层转换梁的界面尺寸大小一般来说是按照减压比来进行计算并确定的,梁式转换层的整体结构稳定性受配箍率的大小影响,因此合适的配箍率是梁式转换层的关键。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
内部结构采用的转换层结构形式
转换层的主要形式
当框筒结构在底层要形成大的入口,可以有多种 转换层的形式:
对于外围结构,往往由于建筑功能的需要在底部 扩大柱距,一般采用梁式转换,桁架式转换,墙 式转换,间接式转换,合柱式转换,拱式转换。
例如,美国世贸中心采用合柱式转换
实际上,并不需要从下到上的全部梁截面增高,仅需将l一3个层 的梁截面高度增加到一个层高就会有理想的效果。
这时梁截面的刚度已是普通梁的50—100倍。这样的结构层就是 加强层。该增高的梁称为水平刚臂或水平外伸构件。
什么是加强层?
加强层的结构形式
以水平刚臂构成的加强层,可以采用下列几种结构 形式:
外围结构采用的转换层结构形式
结构转换层的类型?
按转换层结构转换形式分类
结构转换层的分类
一.结构形式的转换 广泛应用于框-剪结构和框肢剪力墙结构
1.上层和下层结构类型转换 多用于剪力墙结构和框架- 剪力墙结构,它将上部剪力墙转换为下部的框架,以 创造一个较大的内部自由空间。
2.上、下层的柱网、轴线改变 转换层上、下的结构 形式没有改变,但是通过转换层使下层柱的柱距扩大, 形成大柱网,并常用于外框筒的下层形成较大的入口。
3. 混凝土浇注及裂缝的控制
转换层梁柱交叉核心区钢筋纵横交错,混凝土自由下落困难,易 产生温度及收缩裂缝,需保证混凝土顺利浇注防止裂缝,保证混 凝土质量。
对于体量大的的梁,重量大,所以模板与 支撑的设计是施工的关键。在施工前要做 好详细的技术方案,施工中严格按照设计 方案作业。
高层建筑转换层施工技术 与质量控制
3. 绑扎连接 在加工设备受到限制的情况下,绑扎接头仍是普遍采用的方法 。绑 扎连接是钢筋接头中最简单的方法。它是将钢筋按规定的搭接长度, 用扎丝在搭接部分的中间与两头三点扎牢就行了。每个扎点最好用 两根扎丝
几种常用的不同形式钢筋连接 对比表
转换层的基本做法
桥式结构 转换层结构跨越底层建筑平面两端,把荷 载集中到几个支承点上。
高层建筑转换层施工技术 与质量控制
高层建筑转换层施工技术 与质量控制
一. 转换层的施工重点: 1. 模板支撑系统
由于转换层钢筋密集,自重大以及施工荷载大,必须保证支撑系 统的承载力和稳定性。
2. 钢筋的连接和绑扎
转换层配筋量大,主筋长,布置密,梁柱节点区域钢筋密集交错, 需保证下料正确无误,保证钢筋位置正确是施工的关键。
1. 梁式加强层——如上所述,将普通大梁增大至 所带高度(不一定等于层高,计算确定);
2. 桁架式加强层——水平刚臂是桁架,具有水平、 垂直及斜向杆件;
3. 空腹桁架式加强层——水平刚臂是空腹桁 架.只含有水平及垂直杆件;
4. 箱式加强层——由整个一层的墙、外围梁与上、 下楼板一起构成。
随着现代建筑朝高层和超高层形式的发展,转 换层结构中转换构件承托的层数也增多,同时, 又受到建筑上对层高及空间的种种要求和限制, 使钢骨混凝土在工程中得以广泛应用。
高层建筑结构转换层的发展趋势
2. 预应力混凝土转换层的应用
预应力技术在结构和施工上具有很多优点: ✓ 减少截面尺寸 ✓ 控制裂缝和挠度 ✓ 控制施工阶段的裂缝及减轻支撑负担等
PKPM系列中PMCAD,PK、 TAT、SATWE,PMSAp运用 范围的区别是什么?
PMCAD模块:是为出结构平面图(含刚性 板配筋)开发的模块,也是为其它模快 (含LTCAD,JCCAD)提供数据的基础模 块,可进行砌体结构截面抗震验算。使用 这个模块力求做到严谨无误。当前有些网 友用镜像功能建模往往会出现这样那样的 问题。 PK模块:是为解决平面框(含壁式)排架 开发的模块。可从PMCAD里读取梁和框排 架的数据计算出图。说到这里我认为有了 以上两个模快,一般的低多层的上部结构 (和手算时期相比)都可解决了。
转换层的设计原则
1. 减少转换
2. 传力直接
3. 强化下部、弱化上部
尽量强化转换层下部结构的侧向刚度,弱 化转换层上部结构的侧向刚度,使转换层 上下主体结构的侧向刚度尽量接近、平滑 过渡。
转换层的设计原则
1. 减少转换
2. 传力直接
3. 强化下部、弱化上部
转换层的设计原则
1. 减少转换 2. 传力直接 3. 强化下部、弱化上部
图片来源:筑龙网
转换层的发展趋势
需求左右建筑发展?
功能需求改变: 建筑上部和下部空间使用、功能不同时,结构也要
做出相应的改变。
转换层是钢筋混凝土建筑结构中承上启下的重要结 构构件。
结构的正常布置与建筑功能对空间的要求正好相反, 所以转换层的设置尤为重要!
高层建筑结构转换层的发展趋势
1. 钢骨混凝土转换层的应用
5. 计算全面细致
在我国,哪种形式的转换层 应用的较为广泛?
目前,国内用得最多的是梁式转换层,它 设计和施工简单,受力明确,一般用于底 部大空间剪力墙结构。
当上下柱网、轴线错开较多,难以用梁直 接承托时,可以做成厚板或箱式转换层, 但其自重较大,材料耗用较多,计算分析 也较复杂。
梁式转换层
转换层结构的计算模型
因此改善转换梁的受力性能也是发展趋势: 例如:斜向支撑的应用
结构转换层的主要形式
按内、外结构形式分类
转换层的主要形式
当内部要形成大空间,包括结构类型转变和轴 线转变时,可采用以下形式:
1. 梁式转换层 设计、施工简单,受力明确。 2. 板式转换层 下层柱可灵活布置,无需与上部结构对齐,
自重大且用料多,不适宜抗震设防烈度6度以上高层。
结构转换层的分类及工程实例
3. 同时转换结构形式和结构轴线布置。
工程实例五 – 香港Harbour Road Development 大厦。 49层,总高度为180m; 上层为小柱距框筒结构,通过截面尺寸为1800m(b) x 4250m(b)的预应力混凝土大梁的转换,将下层柱
距扩大为9.6m和12m。
TAT模块:PKPM系列中最早的三维分析与设计 软件。使用这个软化需将剪力墙(有的话)用开 洞的方法简化为薄壁柱。 SATWE模块:PKPM后续的多高层空间有限元分 析和设计软件。剪力墙部分不需开洞简化,增加 了弹性板;地下室人防的功能。 PMSAp模块:PKPM再后续针对复杂高层的分析 和设计软件。PKPM的层概念一直扣的很紧,制 约了软件系列运用的灵活性,最近增加任意建模 功能,并供用户免费下载试用。 后面的三个模块都适用于多高层,我想选择的依 据应是设计深度,不应越新越好
模板支撑
模板工程设计方案-模板与满堂脚手架支撑的设计方案
高层建筑转换层施工技术 与质量控制
钢筋的连接和绑扎
钢筋连接分三类: 1. 焊接连接
焊接接头不但质量好,而且节约钢材。在钢筋加工中,应优先采用 焊接接头 。常用的焊接方法有闪光对焊、电弧焊、电阻电焊和电渣 压力焊等。
2. 机械连接 钢筋机械连接是通过连接件的机械咬合作用或钢筋端面的承压作用, 使两根钢筋能够传递力的连接方法。钢筋机械连接接头质量可靠, 现场操作简单,施工速度快,无明火作业,不受气候影响,适应性 强,而且可用于可焊性较差的钢筋。 常用的机械连接接头有挤压套筒接头、锥螺纹套筒接头和直螺纹套 筒接头等。
转换层的设计原则
1. 减少转换
2. 传力直接
3. 强化下部、弱化上部
4. 优化转换结构
抗震设计时,当建筑功能需要不得已采用高位 转换结构时,宜优先选择不致引起地震作用下 框肢柱(边柱)柱顶弯矩剪力过大的结构形 式。如桁架转换、扁梁转换等,同时要注意满 足重力荷载作用下强度、刚度要求。
转换层的设计原则
结构转换层的分类及工程实例
2. 上、下层的柱网、轴线改变。 工程实例之四– 香港康乐中心
52层,总高度为178.7m,筒中筒结构体系,外筒 为薄壁剪力墙筒,墙厚由底部的500mm 变化到 顶部的150mm, 墙上开圆形的窗洞。 在底层入口进行了转换;通过采用截面尺寸为 2.2m x 3.56m的预应力混凝土大梁作为转换大 梁,将外筒全部竖向荷载通过10根外柱传至下 部基础。
转换层的设计布置原则?
转换层的设计原则
需考虑转换层的建筑现状 现代高层建筑向多功能和综合用途发展,在同一竖直
线上,顶部楼层布置住宅、旅馆,中部楼层作办公 用房,下部楼层作商店、餐馆和文化娱乐设施。 不同用途的楼层,需要大小不同的开间,采用不同的 结构形式。
建筑要求上部小开间的轴线布置、较多的墙体,中部 办公用房要小的和中等大小的室内空间,下部公用 部分,则希望有尽可能大的自由灵活空间,柱网要 大,墙尽量少。
高层建筑的结构转换层
转换层的定义 转换层的分类及工程实例 转换层的实际应用-应用地方 转换层实际应用-内部结构转换层形式 及外部结构转换 层形式 高层建筑转换层施工技术及质量控制
什么是转换层?
结构转换层的定义
建筑物某层的上部与下部因平面使用功能 不同,该楼层上部与下部采用不同结构类 型,并通过该楼层进行结构转换,则该楼 层称为结构转换层。
结构形式类似 均需要占用1-2层的高度(因而称为“层”)
什么是加强层?
现以框架—核心筒为例予以说明。 为了提高这种结构的侧向抗力和刚度.一个途径是把外框架的稀 柱变为<4m的密柱,这就是整体性很强、侧向刚度很大的筒中 筒结构。
另外一个途径,就是把核心筒的墙体轴线上连系外框、内筒的梁 的截面高度从下层到上层增加到等于层高而变成一片剪力墙,这 时外框与内筒整体性大大增加,结构的侧向刚度自然十分强大。
结构转换层的分类及工程实例
1. 上层和下层结构类型转换。
工程实例之二 –广东肇庆星湖大酒店 – 梁式转 换层 34层,总高度118.4m 6层以上客房采用剪力墙结构,5层处设置转换 大梁,截面尺寸为0.5m x 2.5m,转换为下层的框 架结构。
