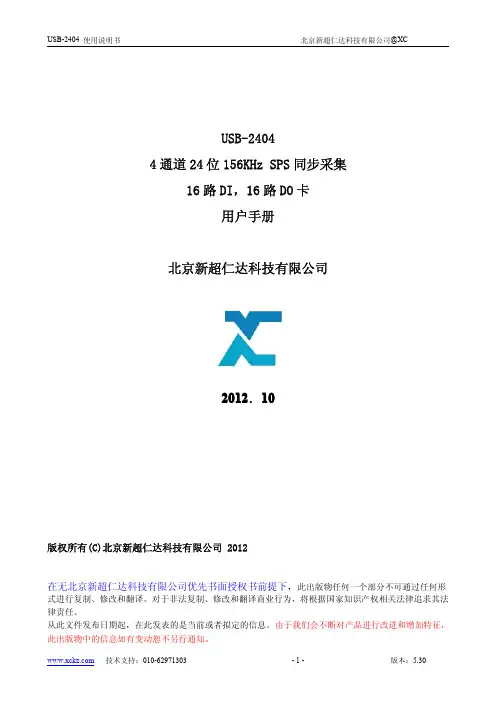

USB-2404 4通道24位156KHz SPS同步采集16路DI，16路DO卡用户手册说明书
USB-24044通道24位156KHz SPS同步采集16路DI，16路DO卡用户手册北京新超仁达科技有限公司20122．10201版权所有(C)北京新超仁达科技有限公司2012在无北京新超仁达科技有限公司优先书面授权书前提下，此出版物任何一个部分不可通过任何形式进行复制、修改和翻译。
对于非法复制、修改和翻译商业行为，将根据国家知识产权相关法律追求其法律责任。
从此文件发布日期起，在此发表的是当前或者拟定的信息。
由于我们会不断对产品进行改进和增加特征，此出版物中的信息如有变动恕不另行通知。
一、前言 (3)二、概述 (3)三、产品应用 (3)四、性能特点 (3)五、技术参数 (4)六、工作原理 (4)6.1、逻辑框图 (4)6.2、工作原理简述 (4)6.3、触发模式 (5)6.3.1、软启动： (5)6.3.2、外触发： (5)6.4、SDRAM中数据存放顺序 (5)6.5、FIFO容量 (5)6.6、批量数据的传输 (5)七、信号定义 (6)7.1、模拟输入输出引脚定义 (6)7.2、数字量输入、输出引脚定义 (7)7.3、ID设置：（四位拨码开关SW设置） (8)7.4、双极性模拟量输入的电压换算 (8)八、常用信号连接 (9)8.1、外部模拟输入差分信号 (9)8.2、数字量输入 (9)8.3、数字量输出 (9)九、软件 (10)9.1、驱动安装 (10)9.2、测试程序 (13)9.3、函数调用说明 (13)9.3.1、库中部分函数说明: (13)9.3.2、函数调用注意事项 (18)9.4、DLL函数全部是WINAPI调用约定的，即__stdcall接口 (18)9.5、驱动文件 (18)十、编程指导 (18)10.1、VC程序编程说明 (18)10.2、VB程序编程说明 (19)10.3、LabVIEW程序编程说明 (20)10.4、Delphi程序编程说明 (20)十一、维修服务 (21)11.1、产品完整性 (21)11.2、维修 (21)11.3、服务 (21)一、前言信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。
国控精仪PCI PXI PCIe-7265 250kS s数据采集卡用户手册说明书
PCI/PXI/PCIe-7265 250kS/s隔离单端48路/差分24路轮询模拟量输入2路任意波形发生8路可编程数字量IO多功能数据采集卡用户手册版本号：Q7-30-02修订日期:2017-1-12国控精仪（北京）科技有限公司2017年版权所有本软件文档及相关套件均属国控精仪(北京)科技有限公司所有，包含专利信息，其知识产权受国家法律保护，除非本公司书面授权许可，其他公司、组织不得非法使用和拷贝。
为提高产品的性能、可靠性，本文档中的信息如有完善或修改，恕不另行通知，客户可从公司网站下载或致电我们通过电子邮件索取，制造商无需作成承诺和承担责任。
客户使用产品和软件文档进行设备调试和生产时，应进行可靠性、功能性等全面测试，方可进行整体设备的运行或交付。
我们提供7*24电话技术支持服务，及时解答客户问题。
如何从国控精仪获得技术服务我们将为客户提供满意全面的技术服务。
请您通过以下信息联系我们。
国控精仪公司信息网址: 英文中文销售服务: **************电话: 400 9936 400、************传真: ************地址: 北京市海淀区安宁庄东路18号2号办公楼420-423室请将您下列的信息通过邮件或传真发送给我们目录1概述...................................................................................................................................... - 1 -1.1产品特性.................................................................................................................. - 1 -1.2产品应用.................................................................................................................. - 2 -1.3产品详细指标.......................................................................................................... - 2 -1.3.1模拟量输入(AI) ........................................................................................... - 2 -1.3.2通用数字IO................................................................................................. - 4 -1.3.3通用定时计数器.......................................................................................... - 5 -1.3.4模拟量触发（A.Trig） ............................................................................... - 5 -1.3.5数字量触发（D.Trig） ............................................................................... - 6 -1.3.6设备同步接口.............................................................................................. - 6 -1.3.7系统稳定时间.............................................................................................. - 6 -1.3.8物理特征...................................................................................................... - 6 -1.3.9产品功耗(典型值) ..................................................................................... - 7 -1.3.10工作环境...................................................................................................... - 7 -1.3.11存储环境...................................................................................................... - 7 -1.4软件支持.................................................................................................................. - 7 -2设备安装.............................................................................................................................. - 9 -2.1产品开箱.................................................................................................................. - 9 -2.2软件安装.................................................................................................................. - 9 -2.3产品布局图............................................................................................................ - 10 -2.4产品硬件配置........................................................................................................ - 11 -3信号连接说明.................................................................................................................... - 13 -3.1连接器管脚分配.................................................................................................... - 13 -3.2模拟量输入的信号连接方式................................................................................ - 16 -3.2.1信号源类型................................................................................................ - 16 -3.2.2单端连接方式............................................................................................ - 16 -3.2.3差分连接方式............................................................................................ - 17 -4产品功能详细介绍............................................................................................................ - 19 -4.1AI 转换 ................................................................................................................. - 19 -4.1.1AI数据获取模式....................................................................................... - 19 -4.1.2AI数据格式............................................................................................... - 20 -4.1.3时钟源相关................................................................................................ - 21 -4.1.4AI启动方式............................................................................................... - 22 -4.1.5触发功能.................................................................................................... - 22 -4.1.6DMA数据传输功能 ................................................................................. - 27 -4.2数字量输入、输出................................................................................................ - 28 -4.2.1方向控制.................................................................................................... - 28 -4.2.2电气特性.................................................................................................... - 28 -4.3计数器.................................................................................................................... - 28 -4.3.1方式0：计数模式0；.............................................................................. - 29 -4.3.2方式1：计数模式1；.............................................................................. - 29 -4.3.3方式2：频率周期模式0；...................................................................... - 29 -4.3.4方式3：频率周期模式1；...................................................................... - 30 -4.3.5方式4：频率周期模式2；...................................................................... - 30 -4.3.6方式5：脉冲发生模式0；...................................................................... - 31 -4.3.7方式6：脉冲发生模式1；...................................................................... - 31 -4.3.8方式7：脉冲发生模式2；...................................................................... - 32 -5产品校准............................................................................................................................ - 33 -图目录图2-1 PCI-7265产品布局图........................................................................................ - 10 -图2-2 PXI-7265产品布局图........................................................................................ - 11 -图2-3 PCIe-7265产品布局图 ...................................................................................... - 11 -图3-1 端子示意图 ........................................................................................................ - 13 -图 3-2 单端连接方式.................................................................................................... - 17 -图3-3 差分连接方式 .................................................................................................... - 18 -图4-1 AI工作时钟 ....................................................................................................... - 21 -图 4-2 预触发模式........................................................................................................ - 24 -图 4-3 后触发模式........................................................................................................ - 24 -图4-4 延时触发模式 .................................................................................................... - 25 -图 4-5 中间触发模式.................................................................................................... - 25 -图4-6 中间触发触发点分割数据 ................................................................................ - 26 -图4-7 持续触发模式 .................................................................................................... - 26 -图4-8 窗触发 ................................................................................................................ - 27 -图 4-9 重复触发............................................................................................................ - 27 -图4-19 计数模式0 ....................................................................................................... - 29 -图 4-20 计数模式1....................................................................................................... - 29 -图 4-21 频率周期模式0............................................................................................... - 30 -图 4-22 频率周期模式1............................................................................................... - 30 -图 4-23 频率周期模式2............................................................................................... - 31 -图 4-24 脉冲发生模式0............................................................................................... - 31 -图 4-25 脉冲发生模式1............................................................................................... - 32 -图4-26 脉冲发生模式2 ............................................................................................... - 32 -表目录表1-1 -3dB 小信号带宽 ................................................................................................ - 3 -表1-2 Spurious-Free Dynamic Range ............................................................................. - 3 -表1-3 Signal-to-Noise Ratio ........................................................................................... - 3 -表1-4 Total Harmonic Distortion .................................................................................... - 3 -表1-5 Signal-to-(Noise + Distortion) .............................................................................. - 3 -表1-6 Differential Linearity Error ................................................................................... - 3 -表1-7 Integral Linearity Error ......................................................................................... - 4 -表1-8 Gain Error ............................................................................................................. - 4 -表1-9 Offset Error ........................................................................................................... - 4 -表3-1 68-pin scsi接口定义.......................................................................................... - 14 -表3-2 68-pin scsi接口说明.......................................................................................... - 15 -表3-3 20-pin DSI接口定义.......................................................................................... - 15 -表3-4 20-pin DSI接口说明.......................................................................................... - 16 -表4-1 AI双极性量程及码值 ....................................................................................... - 21 -1概述PCI/PXI-7265是基于32位PCI架构的高性能数据采集卡，PCIe-7265是基于PCI Express 1X架构的高性能数据采集卡。
激光雷达高速数据采集系统解决方案
Capture Data
Transfer Length Per DMA
Transfer To PC
DMA1
DMA2
DMA3
多次触发采集模式 多次触发采集模式将存储空间分成 N 个子段，可以接收连续触发 操作。系统自动将每次触发前后采集的数据存入对应的存储器子段， 这个过程不需要软件干预，采集卡也不需要重新启动。存储空间分段
QT1138 使用 PCI Express Gen2 传输协议时，连续数据读写速度为 3.0GB/s 。对于一些较老的主板可能不支持 PCI Express Gen2 传输， QT1138 将自动降为 PCI Express Gen1 协议传输，此时连续数据读写速 度为 1.4GB/s。
模拟信号输入 QT1138 具有 8 个独立的模拟信号输入通道为用户提供 4 种输入方式 选择： 标配: 交流耦合 采用 Balun 耦合，单端输入 输入阻抗 50Ω，输入范围 2Vpp 默认输入带宽 100KHz ~300MHz -OPT2: 直流耦合 采用运算放大器直流耦合，单端输入 输入阻抗 50Ω，输入范围 2Vpp，软件可配置 默认输入带宽 DC~100MHz -OPT3: 带程控增益输入 直流耦合，单端输入 支持软件程控增益设置 输入阻抗 50Ω，输入范围±50mVpp 到±5Vpp，软件可配置 输入带宽 DC~100MHz 具有直流偏置调节功能
系统框图：
CH1 INPUT
AFE
DDR3
DDR3
DDR3
DDR3
ADC
CH2 INPUT AFE
CH3 INPUT
AFE
ADC
CH4 INPUT AFE
CH5 INPUT

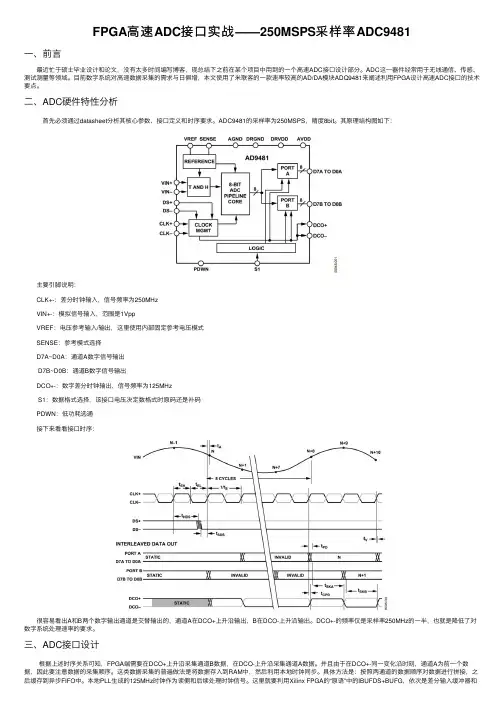

FPGA高速ADC接口实战——250MSPS采样率ADC9481
FPGA⾼速ADC接⼝实战——250MSPS采样率ADC9481⼀、前⾔ 最近忙于硕⼠毕业设计和论⽂，没有太多时间编写博客，现总结下之前在某个项⽬中⽤到的⼀个⾼速ADC接⼝设计部分。
ADC这⼀器件经常⽤于⽆线通信、传感、测试测量等领域。
⽬前数字系统对⾼速数据采集的需求与⽇俱增，本⽂使⽤了⽶联客的⼀款速率较⾼的AD/DA模块ADQ9481来阐述利⽤FPGA设计⾼速ADC接⼝的技术要点。
⼆、ADC硬件特性分析 ⾸先必须通过datasheet分析其核⼼参数、接⼝定义和时序要求。
ADC9481的采样率为250MSPS，精度8bit。
其原理结构图如下： 主要引脚说明： CLK+-：差分时钟输⼊，信号频率为250MHz VIN+-：模拟信号输⼊，范围是1Vpp VREF：电压参考输⼊/输出，这⾥使⽤内部固定参考电压模式 SENSE：参考模式选择 D7A~D0A：通道A数字信号输出 D7B~D0B：通道B数字信号输出 DCO+-：数字差分时钟输出，信号频率为125MHz S1：数据格式选择，该接⼝电压决定数格式时原码还是补码 PDWN：低功耗选通 接下来看看接⼝时序： 很容易看出A和B两个数字输出通道是交替输出的，通道A在DCO+上升沿输出，B在DCO-上升沿输出。
DCO+-的频率仅是采样率250MHz的⼀半，也就是降低了对数字系统处理速率的要求。
三、ADC接⼝设计 根据上述时序关系可知，FPGA端需要在DCO+上升沿采集通道B数据，在DCO-上升沿采集通道A数据。
并且由于在DCO+-同⼀变化沿时刻，通道A为前⼀个数据，因此要注意数据的采集顺序。
这类数据采集的普遍做法是将数据存⼊到RAM中，然后利⽤本地时钟同步。
具体⽅法是：按照两通道的数据顺序对数据进⾏拼接，之后缓存到异步FIFO中。
本地PLL⽣成的125MHz时钟作为读侧和后续处理时钟信号。
这⾥就要利⽤Xilinx FPGA的“原语”中的IBUFDS+BUFG，依次是差分输⼊缓冲器和全局缓冲器。
多功能数据采集卡安全操作及保养规程
多功能数据采集卡安全操作及保养规程数据采集卡是一种重要的电子设备，广泛应用于各种领域的数据采集和控制。
不正确的使用和保养会影响采集卡的性能和寿命，并可能导致使用风险和事故发生。
本文将介绍多功能数据采集卡的安全操作规程和保养指南，以确保采集卡的安全和长期稳定运行。
安全操作规程环境要求要确保多功能数据采集卡的稳定运行，必须在以下环境下使用：•温度范围：0～50℃；•湿度范围：10%～90%；•电压稳定：220伏交流电±10%。
电源接口多功能数据采集卡的电源接口必须接地，以保证使用安全。
连接设备在连接设备之前，必须检查设备的规格和参数是否符合数据采集卡的技术要求，同时在连接设备之前应注意以下事项：1.关闭所有电源，断开所有设备的连接线。
2.确定正确连接设备。
在相似的接口上，必须连接正确的设备，以免短路或连接错误的设备，导致设备的损坏和危险。
3.仅在断电状态下插入和拔出连接线。
4.必须将安装位置和间距设置正确，以免过热或短路。
其他注意事项1.不要去掉采样卡的偏转开关。
2.避免大型电气设备在同一电源线路上使用。
3.在连接设备和电缆之前，必须先确认它们的绝缘强度、地线情况是否符合要求。
4.在操作期间，不要拆卸或更换数据采集卡的任何组件或元器件，否则可能会导致设备的工作不正常。
5.在使用和操作和维护过程中，不要触及任何电路板和电器组件，以免发生触电事故。
保养指南保养是确保设备的长期达到最佳性能和寿命的关键因素之一。
正确的保养可以最大限度地减少故障和维修次数，确保设备的高效、稳定和安全运行。
下面是多功能数据采集卡的保养指南：拆卸和清洁1.停止工作。
2.关闭电源并切断电源。
3.解除设备连接，并拆卸采集卡。
4.使用干净、柔软、无磨损的布清洁表面和连接。
5.避免使用任何刮痕、有刷或其他不当清洁剂。
6.清洁所有插头和盒口。
防尘1.在设备不使用时使用防尘套或盖板。
2.在操作过程中，防止灰尘进入设备中。
防潮1.避免在潮湿的环境中使用和存储。
数据采集卡
这是全局原理图：具体思路是模拟输入信号由输入级输入，经阻抗匹配和放大后进入ICL5510进行模数转换，出来的数据存放到FIFO高速缓存芯片IDT7203，单片机将数据读出再经由D12 USB发到电脑显示，上位机打算有NI公司的LabWindowsCVI来开发（也可以用VB,VC等）。
下面我分别介绍我的各部分电路：1．输入级电流比较大所以输入阻抗不是太大，300K欧，下面是NE5532 datashit的截图如果大家觉得输入阻抗不够大可以采用JFET的高输入阻抗运放，如TL082，它的封装与NE5532兼容。
第二级输入是加法放大电路，通过选取不同的反馈电阻进行小信号的放大。
由于ICL5510的输入电压范围是2V，所以大家根据需要，自行计算。
不过要说明的是由于运放采用+/-15V供电，最大输出可达+/-12V左右，所以放大倍数不能太大，输入的电压也要在自己设计的范围内。
也可以加一个稳压管进行限压保护。
下面讨论一下一个很重要的问题，输入带宽。
NE5532接成跟随器的带宽有10M,但在放大模式下会降低很多。
如9倍放大，跟理论放大倍数一致的带宽只能达到1M。
输入信号的频率再大，放大倍数就会相应变低，100倍放大带宽只有100KHZ。
下面是NE5532 datashit的截图：测试电路如下：频率响应如下：所以本设计的采集频率范围定为1M，如果你想设计更高速的输入通道那你就要采用更高速的运放，不过这些运放价格不菲，而且封装是一个元件一个运放（5532有两个）。
这里要说明的是为什么采用加法器，因为输入的信号有正负，如果输入一负信号，那经放大输出也是负信号，不满足5510的采样输入电压范围。
举个例：假如你输入一个+/-0.1v的信号，经加法器加上一个1v的电压，那得出的是+0.9~+1.1的电压信号，满足输入要求。
2．AD转换ICL5510ICL5510是CMOS,8位，20MSPS高速模数转换器，它采用半闪结构，5V电源供电，功率100mW。
Xilinx Artix-7系列FPGA 高速采集卡中文资料
Xilinx Artix-7系列FPGA 高速采集卡中文资料双通道250MSPS*12Bit高速高精度ADC，一路175MSPS*12Bit高速高精度DAC，满足多种数据采集需求；支持PCI Express 2.0标准，提供PCIe x2高速数据传输接口，单通道通信速率可高达5GBaud；FPGA芯片XC7A35/50/75/100T可选，DDR3-1333 256MB/512MB可选，NOR FLASH 256Mb；支持千兆高速网口及I2C等常见接口，拓展能力强；配有板卡原理图和丰富的开发例程，入门简单。
图1 TL-A7HSAD采集卡图2TL-A7HSAD采集卡接口1图3TL-A7HSAD采集卡接口2图4TL-A7HSAD采集卡接口3图5TL-A7HSAD采集卡接口4TL-A7HSAD是一款由广州创龙基于Xilinx Artix-7系列FPGA自主研发的高速数据采集卡，可配套广州创龙TMS320C6655、TMS320C6657、TMS320C6678开发板使用。
该采集卡包含一个双通道250MSPS*12Bit的高速高精度ADC及一个175MSPS*12Bit 高速高精度DAC，配备Xilinx Artix-7系列FPGA可进行高速数据转换和时序控制。
TL-A7HSAD高速数据采集卡完全支持PCI Express 2.0标准，提供工业级高速数据传输PCIe x2接口，串行高速输入输出SRIO总线通过HDMI接口提供稳定、可靠的高速传输能力.1典型运用领域✓高速数据采集处理系统✓高端图像处理设备✓高端音视频数据处理✓通信系统✓高精度仪器仪表✓高端数控系统2软硬件参数硬件参数图6TL-A7HSAD采集卡硬件框图图7 采集卡硬件资源图解1图8 采集卡硬件资源图解2表1CPU Xilinx Artix-7 XC7A35/50/75/100T FPGARAM 256Mbit NOR FLASHROM 2x 128M/256MByte DDR3EEPROM 2Kbit网络1x Ethernet，10/100/1000M自适应LED2x 供电指示灯3x 可编程指示灯按键2x 复位按键（FULL RESET、PROGRAM RESET）2x 用户可编程按键ADC 双通道，1.8Vp-p，12bit，最高250MHz采样率，LVDS信号输出DAC 175MHz，12bit，最大输出电流5mAXADC 双通道，12bit，1MHz，1.25Vp-p拓展IO 1x SRIO TX，1x SRIO RX，2通道，单通道最高速率5GBaud，HDMI座1x （PCIe x2）2x 48pin欧式连接器，GPIO拓展1x I2C，HDMI座仿真器接口1x 14pin TI Rev B JTAG接口，间距2.54mm启动方式1x 2bit启动方式选择拨码开关串口1x UART，Micro USB接口，提供4针TTL电平测试端口电源开关1x 电源拨码开关电源接口1x 12V 2A直流输入DC417电源接口，外径4.4mm，内径1.65mm 软件参数表 2Vivado版本号2015.23开发资料●采集卡原理图、入门教程、丰富的Demo程序；●完整的软件开发包，以及配套的C66x DSP系统开发文档。
高速信号采集板卡
高速信号采集板卡——从10MS/s到10GS/s采样率范围坤驰科技将于近期发布PCIe 250MS/s, 500MS/s, 1GS/s, 2.5GS/s, 5GS/s采样率高速信号采集板卡！模拟带宽可达3GHz，总线传输速率可达3GB/s。
高速信号采集板卡用于应用于宽带信号采集与处理，与SATA阵列、Flash存储卡可以组建采集存储系统，与GPU可以组建实时信号处理系统。
应用于超声、雷达、无线通信、软件无线电、电子对抗、电子侦察、卫星导航、复杂电磁环境模拟信号的高速采集、分析、记录、存储和数据回放。
M4i系列在采样率和分辨率方面都是最出色的。
PCIe×8 Gen2 接口提非常优秀的数据流模式。
拥有独立ADC的双通道或者四通道提供14bit和16bit分辨率，将满足高质量的信号采集需求。
M4i家族包括：AD数据采集卡M4i.4451-×8: 4通道500MS/s/ch 16bit PCIe高速信号采集板卡M4i.4450-×8: 2通道500MS/s/ch 16bit PCIe高速信号采集板卡M4i.4421-×8: 4通道250MS/s/ch 16bit PCIe高速信号采集板卡M4i.4420-×8: 2通道250MS/s/ch 16bit PCIe高速信号采集板卡M4i.4411-×8: 4通道130MS/s/ch 16bit PCIe高速信号采集板卡M4i.4410-×8: 2通道130MS/s/ch 16bit PCIe高速信号采集板卡QT系列是基于V6 FPGA设计的PCIeX8高速数据采集卡，具有有出色的动态特性，采样率指标从250MS/s到5GS/s,精度从8bit到16bit，支持FPGA开发。
QT1138 250Msps 16bit PCI Express Gen2 高速数字化仪，最高8通道，2GB板上内存QT1135500Msps 14bit PCI Express Gen2 高速数字化仪，最高4通道，2GB板上内存QT1130 1GSPS 采样率；12bit分辨率；4通道；2GHz 模拟输入带宽；板载4GB DDR3；FPGA开放QT1125 2.5 GSPS 采样率；10bit分辨率；2通道；1.5 GHz 模拟输入带宽；板载4GB DDR3；QT1120 5 GSPS 采样率；10bit分辨率；1通道；1.5 GHz 模拟输入带宽；板载4GB DDR3；FPGA开放应用领域：●激光脉冲●卫星通信●软件无线电●电子对抗●高能物理●高速信号采集与处理。
SOC系统设计基本框架
一、参数指标要求二、功能性要求1.通道数据采集卡的两通道采用并行工作方式，每通道的触发模式相互独立。
初始化采集卡后，两通道按照预先设置的触发模式同时工作。
2.触发源、触发模式及触发方向触发数据采集工作有两种方式，分别为外部触发（模拟触发和数字触发）和内部触发，分别如图1和图2所示。
外部触发的触发模式又包括延时触发、预触发和中间触发。
触发方向有上升沿触发、下降沿触发或上升沿下降沿均触发。
在延时触发模式中，M为要延时采集的数据点数，N为采集数据点数；在预触发中，N为外触发信号到来前的数据采集点数；在中间触发中，M为外触发信号到来前的采集数据点数，N 为外触发信号到来后的采集数据点数；在后触发中，N为外触发信号到来后的采集数据点数。
图1 外部触发(1) 外部触发 a) 外部数字触发当外部输入200～10000Hz 的5V TTL 外触发信号（可选触发方向上升沿触发、下降沿触发或均触发）后，将各自通道采样长度为N （中间触发为M+N ）的数据段分别存储到缓冲区不同的指定区域内，将数据取特征值压缩后打包上传至PC 机。
b) 外部模拟触发可选两通道中的一路作为外部模拟触发作为触发源。
当模拟触发源的幅值高于预设的触发电平时，将此后各自通道采样长度为N （中间触发为M+N ）的数据段分别存储到缓冲区不同的指定区域内，将数据取特征值压缩后打包上传至PC 机。
(2) 内部触发将采样时钟分频后作为内触发时钟，内触发时钟范围200~10000Hz 。
内触发信号到来后，将各自通道采样长度为N （中间触发为M+N ）的数据段分别存储到不同的指定区域内，将数据取特征值压缩后打包上传至PC 机。
图2 内部触发采集的数据暂存在SDRAM 中，并通过PCI 总线上传至PC 机。
在数据上传预触发中间触发预触发中间触发采样时钟的过程中，若出现触发信号，在数据上传的同时进行数据采集，保证数据不丢失。
三、主要功能模块（参考）1.命令模块用来接收PC机发来的命令并解析，执行相关模块。
200M高速数据采集卡
1功能简介本采集板卡基于8通道PCI Express接口的,最快的12bit高速数据采集卡。
其数据吞吐量快达1 GB/s (1000 MB/s)，2个同步输入上的采样率为200 MS/s，是许多应用的理想解决方案，包括OCT、雷达、超声波、光谱测定和射频信号记录。
200 MS/s的每通道实时采样率基于PCIe x8总线的1.4 GB/s的数据流量）2通道12位分辨率采样从500 MHz 到1 MHz的外部时钟高达250 MHz的全功率带宽+/- 40 mV至+/- 4 V输入范围60.3 dB信噪比NIST可追踪校准连续流模式存储高达2千兆采样率的双端口存储器触发输入和触发输出连接器半长PCIe x8卡AlazarDSO软件允许快速启动用于 C/C++、C#、VB和LabVIEW的软件开发工具包（SDK）可提供Linux驱动程序本采集板卡集成了8路高速数据采集、2片大规模FPGA、1GB缓存以及USB、VGA、UART等通用接口，可实现对8路信号直接射频采集、存储、预处理或传输。
其主要特点包括：射频/中频输入本板卡具有8路相同且独立的模拟信号输入通道，由SMA接口输入的射频或者中频信号经过信号调理电路注入ADC并转换为数字序列。
输入信号的带宽最大2000MHz。
ADC本板卡兼容两种型号ADC，分别为：ADS5474：分辨力14bit，最高采样率500MSPS；ADS5463：分辨力12bit，最高采样率400MSPS。
ADC采集的高速数据经后级FPGA进行数字处理。
Virtex5 FPGA该板卡包含两片Xilinx Virtex5 FPGA，根据焊装的具体型号不同，单片容量由400万门至1600万门不等。
两片FPGA前后级联，前级FPGA（XC5VSX50T）连接8路高速ADC，适合进行数据处理，外挂1G的DDR2 SDRAM存储器以扩展其存储能力。
后级FPGA（XC5VLX30T）用于外部接口控制。
基于FPGA的高速数据采集卡设计与实现
基于FPGA的高速数据采集卡设计与实现随着科技的不断发展，电子信息技术的应用越来越广泛。
在现代制造业、通讯系统、医学影像等领域中，高速数据采集成为了一项不可或缺的工作。
因此，设计和实现一种高效、高精度的数据采集卡成为了当前电子信息技术研究的热点之一。
本文将介绍一种基于FPGA的高速数据采集卡的设计与实现。
一、高速数据采集卡基本结构高速数据采集卡通常由模数转换器（ADC）、时钟发生器、FPGA芯片、存储器、接口电路等组成。
其中，ADC负责将模拟信号转化为数字信号，时钟发生器负责为ADC提供时钟信号，FPGA芯片负责对数字信号进行处理和分析，存储器则用于存储处理后的数据，接口电路则是将数据输出到外部设备。
二、基于FPGA的高速数据采集卡设计1. ADC选择对于高速数据采集卡来说，ADC是其中最关键的组成部分之一。
ADC的选择与高速数据采集卡的性能有着密切的关系。
本设计采用了采样率为100MSPS的ADI公司的AD9265 ADC作为该高速数据采集卡的核心部件。
2. 时钟发生器时钟发生器为ADC提供高稳定性、高准确度的时钟信号，保证了ADC采集数据的稳定性和准确性。
本设计采用了凯瑞电子公司的CCHD-957时钟发生器，它可以提供高达100MHz的准确稳定时钟信号，从而保证了ADC的正常工作。
3. FPGA芯片在高速数据采集卡中，FPGA芯片是最核心的部分，它负责ADC采集到的原始数据进行处理和分析，并将其存储到存储器中。
本设计采用了Altera公司的Cyclone IV FPGA芯片，它具有高速、低功耗、灵活的特点，可以实现对高速数据的实时处理和分析。
4. 存储器存储器是高速数据采集卡中另一个非常关键的部分，它用于存储FPGA处理后的数据。
本设计采用了容量为1G的DDR3 SDRAM作为数据存储器，其存储速度快、容量大、价格适中、成本低。
5. 接口电路接口电路负责将高速数据采集卡中的数据输出到外部设备中。
基于FPGA的高速数据采集卡的设计(毕业设计)
本科毕业设计说明书基于FPGA的高速数据采集卡的设计DESIGN OF HIGH-SPEED DATA ACQUISITION CARDBASED ON FPGA学院（部）：电气与信息工程学院专业班级：学生姓名：指导教师：年月日基于FPGA的高速数据采集卡的设计摘要论文还从宏观和微观两个方面来分析数据采集卡的各个组成部分。
从宏观上分析了采集系统中各个芯片间的数据流向、速度匹配和具体通信方式的选择等问题。
使用乒乓机制降低了数据处理的速度，来降低FPGA中的预处理难度，使FPGA处理时序余量更加充裕。
在ARM与FPGA通信方式上使用DMA传输，大大提高了数据传输的速率，并解放了后端的ARM处理器。
设计从宏观上优化数据传输的效率，充分发挥器件的性能，并提出了一些改进系统性能的方案。
从微观实现上，数据是从前端数据调理电路进入AD转换器，再由FPGA采集AD转换器输出的数据，后经过数据的触发、成帧等预处理，预处理后的数据再传输给后端的ARM处理器，最后由ARM处理器送给LCD显示。
微观实现的过程中遇到了很多问题，主要是在AD数据的采集和采集数据的传输上。
在后期的系统调试中遇到了采集数据错位、ARM与FPGA通信效率低下，还有FPGA 中预处理时序紧张等问题，通过硬件软件部分的修改，问题都得到一定程度的解决。
在整个数据采集卡的设计过程中还遇到高速PCB设计、硬件设计可靠性、设计冗余性和可扩展性等问题，这些都是硬件设计中的需要考虑和重视的问题，在论文的最后一章有详细论述。
关键词：高速数据采集,触发,高速PCB设计,高速ADC１DESIGN OF HIGH-SPEED DATA ACQUISITION CARDBASED ON FPGAABSTRACTDate acquisition is the premise of measure, the foundation of analysis and the beginning of cognition. Most precise device is based on the date acquisition. With the development of the electronic and digital technology, the speed of date transmission and the calculation of CPU are faster and faster; therefore the requirements of data acquisition and processing are more severe than before.This paper analyzes the system from Macro-and micro respect. From the macro point of view it analyzes data flowing, speed matching and the selection of specific means of communication of acquisition system and so on. We adapt ping-pong mechanism to reduce the speed of analyzing data and pre-difficult of FPGA which lead to the ease of processing Timing Margin of FPGA. DMA transfer is used as communication between ARM and FPGA which improve data transmission rates, and liberate the back-end ARM processor. From the micro point of view, data enter into the A/D converter from the front-end conditioning circuitry, FPGA collecting data on the output of A/D converter and go through the pre-operation of triggering and framing of data. After these operations, data are transmitted to the back-end of the ARM processor and then display on the LCD. A lot of difficult exited in the successful operation in the micro respect which is mainly about A/D data collection and the of transmission data. All of these issues have been settled by the revising of hardware and software.KEYWORDS：High-speed Data Acquisition, Triggering, High-speed PCB High-speed, A/D converter２1绪论1.1 引言数计算机技术在飞速发展，微机应用日益普及深入，微机在通信、自动化、工业自动控制、电子测量、信息管理和信息系统等方面得到广泛的应用。
数据采集软硬件解决方案
DAQ 事业部将精心为您提供：
● 专业的售前咨询服务： DAQ 事业部工程师将根据您的测试要求以及预算为您度身 定制软硬件测试解决方案。 ● 完善的售后支持服务： DAQ 事业部将为您提供专家级的售后技术支持以及产品售 后质量保证服务。 ● NI 数据采集卡批量折扣支持 为 OEM 用户提供购买 NI 数据采集卡批量折扣优惠。 ● NI 数据采集卡租借服务 为 OEM 用户提供 NI 数据采集卡租借服务，降低 OEM 用户 前期研发成本。 ● 产品增值服务 为OEM用户提供产品增值服务，协助OEM更快推出新产品。 ● 培训课程服务 DAQ 事业部为使用 Visual Basic，Visual C++，Visual 的工程师提供 NI Measurement Studio 软件收 费培训课程服务，并为学员授予 DAQ 事业部与 NI 联合认 证的专业培训证书。
2006 年 5 月 8 日 DAQ 事业部推出全新 EaziDAQ 数据记 录软件，该软件是专为使用 NI 数据采集卡的用户提供的功 能强大、方便易用的数据记录软件。使用 EaziDAQ 数据记 录软件不仅可以获得实时的波形显示，更可以方便地进行数 据记录以及历史数据的动态回放等操作。
EaziDAQ 数据记录软件能够为您提供：
测量与自动化软件 DAQ 事业部软件产品（EaziDAQ 数据记录软件）............ 33
PCI 总线 PCI 总线（M 系列多功能数据采集产品）........................ 10 PCI 总线（S 系列同步多功能数据采集产品）.................. 18 PCI 总线（数字 I/O 产品）................................................ 19 PCI 总线（计时器 / 定时器产品）..................................... 24 PCI 总线（模拟输出产品）............................................... 26
高速数据采集卡250MSPS
高速数据采集卡250MSPS 14bit 250MSPS 14bit 8通道高速数据采集卡主要应用于雷达、通信、电子对抗、高能物理、质谱分析、超声等高科技领域。
西安慕雷电子在高速数据采集卡研发及系统应用领域拥有十多年经验，2013年底发布了250MSPS 14bit 8通道高速数据采集卡MR-HA-250M，采集记录存储带宽高达3000MB/S。
高速数据采集卡MR-HA-250M及记录存储系统的成功发布使得西安慕雷电子在高速数据采集卡及相关记录存储回放领域为国防及科研领域又提供了一套高性能解决方案。
图一高速数据采集卡MR-HA-250M高速数据采集卡MR-HA-250M模块参数：●输入接口：连接器：SSMC；输入方式：AC或DC耦合；通道数量：8通道，可同步32通道●AFE模块：高速数据采集卡中的信号调理模块一般采用衰减、滤波及程控增益放大器等对信号进行处理，高速数据采集卡MR-HA-250M采用信号直通AD模式，减少前端调理对高速数据采集卡动态性能影响。
图二高速数据采集卡MR-HA-250M●ADC模块：高速数据采集卡的ADC芯片采用Linear Tech LTC2157-14 (250 MSPS)图三高速数据采集卡MR-HA-250M动态性能●时钟管理模块：高速数据采集卡MR-HA-250M可选择外时钟、内时钟或参考时钟●FPGA模块：XILINX或ALTERA的FPGA芯片广泛用于高速数据采集卡中。
FPGA模块开放编程是高速数据采集卡的必备能力。
高速数据采集卡MR-HA-250M采用XILINX V6系列高性能FPGA。
●DDR模块：高速数据采集卡一般都会配有DDR缓存，存储采集过程中的数据。
高速数据采集卡MR-HA-250M配置有4GB DDR2。
●FIFO模式高速数据采集卡将板载内存虚拟为FIFO，允许采集数据由缓冲后连续不断地通过总线传输到主机内存或硬盘中。
该模式特点就是高速、大容量，使得高速数据采集卡记录时间达数小时。
凌华科技推出亚洲最快的高速数据采集卡
凌华科技推出亚洲最快的高速数据采集卡
佚名
【期刊名称】《测控技术》
【年(卷),期】2003(22)4
【总页数】1页(P68-68)
【关键词】高速数据采集卡;PCI-9820;数据处理;数字触发;同步;凌华科技公司【正文语种】中文
【中图分类】TP274.2
【相关文献】
1.凌华科技推出4通道16位800kS/s高速同步数据采集卡 [J],
2.凌华科技领先推出市场首款PoE接口高速图像采集卡 [J], 凌川
3.凌华科技推出PoE接口高速图像采集卡 [J],
4.凌华科技推出DAQ—MTLB for MATLAB 数据采集工具箱全系列凌华数据采集卡均适用加速MATLAB环境应用开发进程 [J],
5.凌华科技推出4通道16位800 kS／s高速同步数据采集卡 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速数据采集卡250MSPS 14bit 250MSPS 14bit 8通道高速数据采集卡主要应用于雷达、通信、电子对抗、高能物理、质谱分析、超声等高科技领域。
西安慕雷电子在高速数据采集卡研发及系统应用领域拥有十多年经验，2013年底发布了250MSPS 14bit 8通道高速数据采集卡MR-HA-250M，采集记录存储带宽高达3000MB/S。
高速数据采集卡MR-HA-250M及记录存储系统的成功发布使得西安慕雷电子在高速数据采集卡及相关记录存储回放领域为国防及科研领域又提供了一套高性能解决方案。
图一高速数据采集卡MR-HA-250M
高速数据采集卡MR-HA-250M模块参数：
●输入接口：
连接器：SSMC；
输入方式：AC或DC耦合；
通道数量：8通道，可同步32通道
●AFE模块：
高速数据采集卡中的信号调理模块一般采用衰减、滤波及程控增益放大器等对信号进行处理，高速数据采集卡MR-HA-250M采用信号直通AD模式，减少前端调理对高速数据采集卡动态性能影响。
图二高速数据采集卡MR-HA-250M
●ADC模块：
高速数据采集卡的ADC芯片采用Linear Tech LTC2157-14 (250 MSPS)
图三高速数据采集卡MR-HA-250M动态性能
●时钟管理模块：
高速数据采集卡MR-HA-250M可选择外时钟、内时钟或参考时钟
●FPGA模块：
XILINX或ALTERA的FPGA芯片广泛用于高速数据采集卡中。
FPGA模块开放编程是高速数据采集卡的必备能力。
高速数据采集卡MR-HA-250M采用XILINX V6系列高性能FPGA。
●DDR模块：
高速数据采集卡一般都会配有DDR缓存，存储采集过程中的数据。
高速数据采集卡MR-HA-250M配置有4GB DDR2。
●FIFO模式
高速数据采集卡将板载内存虚拟为FIFO，允许采集数据由缓冲后连续不断地通过总线传输到主机内存或硬盘中。
该模式特点就是高速、大容量，使得高速数据采集卡记录时间达数小时。
记录时间取决于存储介质的容量。
图四高速数据采集卡MR-HA-250M
存储记录：
高速数据采集卡MR-HA-250M输出采用PCIe GEN2.0 8LANE，传输带宽高达3000MB/S，配以西安慕雷电子为高速数据采集记录系统定制的顶级高速固态磁盘阵列，可长达数小时持续不间断采集记录信号。
高速数据采集卡高速数据存储技术及记录系统已广泛应用于复杂环境电磁信号采集记录存储、电子侦察、卫星导航、雷达信号高速数据记录存储等国防科研领域。
图五高速数据采集卡MR-HA-250M及记录存储系统
西安慕雷电子发布全球顶级高速数据采集卡及超宽带高速采集记录回放系统。
作为顶尖的高速数据采集卡生产商及系统研发集成商，同时也是多家国际一流高速数据采集卡厂商的合作伙伴，我们提供国际顶级高速数据采集卡、任意波形发生回放卡及相关超宽带高速采集记录存储系统。
产品主要应用于雷达，通信，生物医学，超声无损检测，分布式光纤测试，质谱，高能物理，高压局放监控等领域。
