无负压供水设备选型要点

无负压供水设备选型要点说来说去，无负压供水设备的选型是个关键，好的选型，不仅可以节约很大的购买成本，也可以节约很大的运行成本，这就是我们强调无负压供水设备选型重要的原因，那么我们要怎么选型呢?
一、无负压供水设备流量及扬程计算
设备最大每小时流量Q(m3/h)的确定
Q= q*t*m**K/1000
即：最大每小时流量(m3/h)
K—变化系数(一般为1.5-2.5)
q—用水标准(华南一般采用300升/人.日;高级住宅采用400升/人.日)
t—用水时间(一般采用12小时/日)
m—用水人数(一般一户按4-5人计算)
1000—升与m3/h之间的单位换算率
二、无负压供水设备额定扬程H(m)的确定
建筑层数：1，2，3，4，5，6，7，8，9...
最低水压：15，19，23，27，31，35，39，43...每增加一层扬程增加4米
说明：建筑物所需有效供水压力减除市政供水或外来水压即为设备的扬程。

三、验证所选水泵流量是否高于市政供水量
根据流量计算公式：Q=π×r ×V
按照GB50015-2003《国家建筑给排水设计规范》要求，生活给水管道的水流速取1.0-1.5m/s。

市政供水小时流量必须大于小区每小时所需流量，否则不建议选择无负压供水设备。

无负压供水设备计算

房屋建筑和市政基础设施工程施工分包管理办法（2019法信汇编版）文章属性•【制定机关】住房和城乡建设部•【公布日期】2019.03.13•【文号】中华人民共和国住房和城乡建设部令第47号•【施行日期】2019.03.13•【效力等级】部门规章•【时效性】现行有效•【主题分类】建筑市场监管正文房屋建筑和市政基础设施工程施工分包管理办法（2004年2月3日中华人民共和国建设部令第124号发布*“法信”平台根据2014年8月27日住房和城乡建设部令第19号《住房和城乡建设部关于修改＜房屋建筑和市政基础设施工程施工分包管理办法＞的决定》、2019年3月13日中华人民共和国住房和城乡建设部令第47号《住房和城乡建设部关于修改部分部门规章的决定》汇编整理）第一条为了规范房屋建筑和市政基础设施工程施工分包活动，维护建筑市场秩序，保证工程质量和施工安全，根据《中华人民共和国建筑法》、《中华人民共和国招标投标法》、《建设工程质量管理条例》等有关法律、法规，制定本办法。

第二条在中华人民共和国境内从事房屋建筑和市政基础设施工程施工分包活动，实施对房屋建筑和市政基础设施工程施工分包活动的监督管理，适用本办法。

第三条国务院住房城乡建设主管部门负责全国房屋建筑和市政基础设施工程施工分包的监督管理工作。

县级以上地方人民政府住房城乡建设主管部门负责本行政区域内房屋建筑和市政基础设施工程施工分包的监督管理工作。

第四条本办法所称施工分包，是指建筑业企业将其所承包的房屋建筑和市政基础设施工程中的专业工程或者劳务作业发包给其他建筑业企业完成的活动。

第五条房屋建筑和市政基础设施工程施工分包分为专业工程分包和劳务作业分包。

本办法所称专业工程分包，是指施工总承包企业（以下简称专业分包工程发包人）将其所承包工程中的专业工程发包给具有相应资质的其他建筑业企业（以下简称专业分包工程承包人）完成的活动。

本办法所称劳务作业分包，是指施工总承包企业或者专业承包企业（以下简称劳务作业发包人）将其承包工程中的劳务作业发包给劳务分包企业（以下简称劳务作业承包人）完成的活动。

无负压供水设备计算

无负压供水设备计算无负压供水设备计算指导：1、无负压供水设备由专业人员提供或指导，普通状况可采用建筑设计图中的给排水设计图所标定的流量及扬程停止供水设备。

2、无负压供水设备主要根据用户的供水参数(流量、扬程等)，满足最不利点请求，应思索系统沿程和部分压力损失。

(普通沿程损失的计算可参考每10米沿程增加1米扬程的办法计算。

即大楼从泵房至楼顶最不利配水点管路总长100米，那么沿程损失可大约以为是10米，在肯定扬程时，应增加10米计算)。

3、无负压供水设备的工作点应充沛思索水泵效率区域。

4、用户提供供水量与供水压力外，还应提供自来水管网管径和自来水管网在用水顶峰时的供水压力值(因无负压供水设备为叠压该数据便于计算扬程)。

无负压供水设备计算的使用方法:在试用前，应先关闭供水阀，检查各密封阀情况，不允许有泄露现象，开启后，应注意机泵转向。

当压力表指针到上限时，机泵自动停止。

打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。

在无负压变频供水设备的使用过程中，用户的用水量是经常变化的，因此供水不足或供水过剩的情况时有发生。

用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低;用水少而供水多，则压力大。

保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。

无负压供水设备计算的控制方式:无负压设备可以利用稳流罐调节负压的效果，也可以利用水箱来进行调节，一般情况下稳流罐是用在水压大于1.5公斤且比较稳定的环境下;而水箱则相反，用与水压小于1.5公斤且水压波动大和流量不足的环境下。

从控制系统分的话，可以分为PLC控制，集成控制和压差控制!目前国内很多厂家都采用PLC控制的方式，因为PLC控制方式比较稳定，但是出现问题维护起来就非常麻烦;而集成控制呢，顾名思义，集成度比较高，基本上所需要的功能都包含在里面，维护起来也相对简单。

第三种呢就是利用机械原理，当压力达到上限时自动停机，压力下降到下限时自动启动，这种方式一般是作为备用的可控方式，也就是说当PLC控制或集成控制不起作用时才启用的，一般情况下不用。

无负压供水设备怎么选型

无负压供水设备是各行业比较常用的一种增压变频类的供水设备，不同的场所，不同的参数要求决定了设备的型号及价格。

设备怎么选型，按照什么标准来选型，如果您对这块不了解，没关系，希望这篇文章可以帮助到您。

具体的选型方法是：1、供水分区
为了降低投资成本和节约能耗，一般高层建筑会设计成分区供水。

客户需如实向厂家提供各供水区的流量、扬程、泵数等相关信息。

2、他要求
如配件型号、品牌、国别等。

厂家根据客户需求定做。

3、扬程
指该设备需要满足的最小供水高度，单位m。

建议客户按照设计图如实提供给设备生产厂家。

当没有设计图的时候，需向厂家提供项目最高用水到设备安装点的实际高度(请注意，是到设备安装地点的实际高度，而不是该建筑的标高)，和供水点至用水点的最大横向距离。

厂家在选择设备扬程的时候，一般会考虑横
向和纵向的水头损失和最不利配水点流出水头损失。

所以，设备扬程会比建筑实际高度高出10～30米(地形因素除外)。

4、流量
指该设备需要满足的每小时最大供水量，单位m3/h。

建议客户按照设计图如实提供给设备生产厂家。

当客户不知道具体流量而且没有相关图纸的时候怎么办呢?住宅楼的向厂家提供供水总户数，公共场所或其他性质建筑提供用水点种类(如洗脸盆、洗手盆、坐便器、淋浴等)和各种类的详细个数，厂家可依据这些信息计算出最终流量。

如果还是不清楚，这时可咨询河南上田泵业有限公司。

无负压供水设备选型计算及方案比较

无负压供水设备选型计算及方案比较一工程概况二设计依据三设计原则四设计供水思路五方案选型计算六供水方案比较2014.06设备选型计算方案一、工程概况：项目名称：XX。

涉及供水楼宇18栋建筑，1-5层为市政直供，5层以上加压，1#—12#楼用一套箱式无负压设备加压供水，其中：4#、5#、6#、7#、10#、11#为11层建筑高为32.5米;1#、2#、3#、8#、9#、12#为18层建筑高为53.8米，其中一厨两卫222户，一厨一卫530户；13#—18#楼用一套箱式无负压设备加压供水，1-5层为市政直供，5层以上加压，其中：14#、15#为11层高为32.5米；13#、16#、17#、18#为33层高为96.8米，其中一厨两卫104户，一厨一卫556户1、最远的楼号（8#楼A座）离2#车库泵房的管线距离:295.5M2、最高（最远）的楼号（8#楼A座）离2#车库泵房的管线距离：295.5M3、最远的楼号（18#楼A座）离1#车库泵房的管线距离:255.3M4、最高（最远）的楼号（18#楼A座）离1#车库泵房的管线距离:255.3M5、市政开口到泵房的管线距离:至2#泵房100.6M、至1#泵房233.6M(暂估)6、市政主管道的口径为400.7、与设备连接的进、出水管的管径：2#泵房进管DN300、出管DN150；1#泵房进管DN300、出管DN125（暂估）8、消防水箱的水箱高度：总高3.4M,液面高度2.75M9、1#、2#地下车库泵房的长、宽、高是多少:2#车库泵房尺寸：13.595（长）X5.3（宽）X2.8(高)；1#车库泵房尺寸：17.5（长）X5.6 （宽）X2.9(高)二、设计依据：1、设备的技术参数及运行情况。

2、《给水排水设计手册》第2册。

3、《给水管网系统理论与分析》。

4、《建筑给水排水设计规范》GB50015-20035、《二次供水设施卫生规范》GB17051-19976、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20027、《压缩机、风机、泵安装工程施工及验收规范》GB50275-1998 8、其他相关规范三、设计原则：本方案本着改善现存供水现状，节省投资，力求节能经济卫生环保，设备占地面积小，运行费用低，便于维护管理，技术选进、合理，运行安全可靠等原则。

无负压,变频恒压,无塔供水流量扬程选型依据

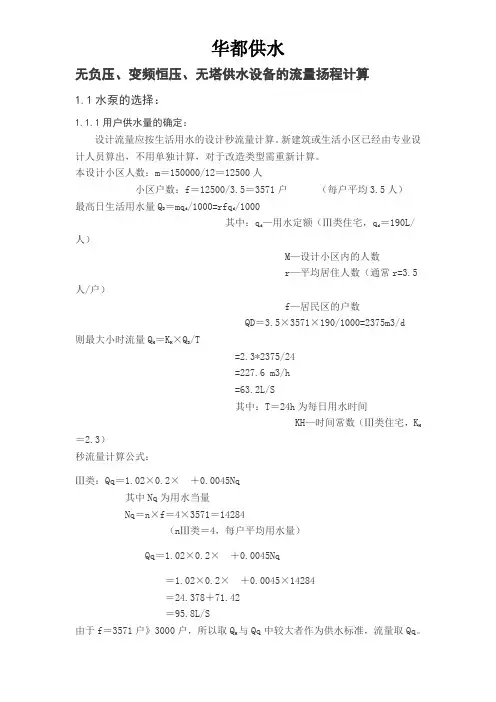

无负压、变频恒压、无塔供水设备的流量扬程计算1.1水泵的选择：1.1.1用户供水量的确定：设计流量应按生活用水的设计秒流量计算。
