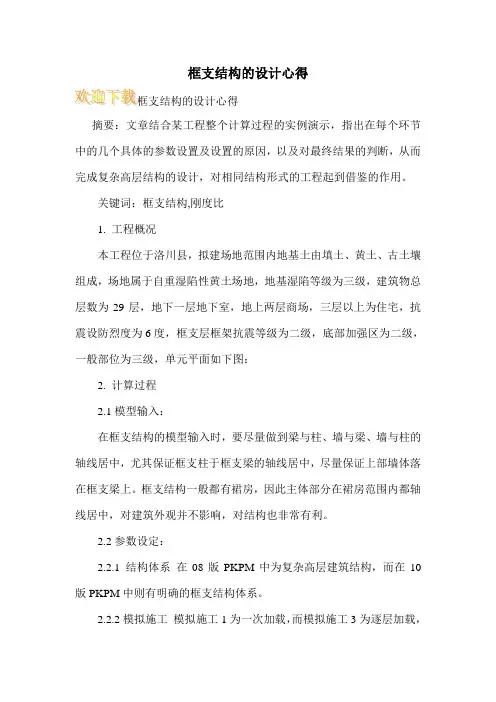

框支结构的设计心得

框支结构的设计心得

摘要：文章结合某工程整个计算过程的实例演示，指出在每个环节中的几个具体的参数设置及设置的原因，以及对最终结果的判断，从而完成复杂高层结构的设计，对相同结构形

式的工程起到借鉴的作用。

关键词：框支结构刚度比

Abstract: the article in combination with an engineering example of the calculation process, and points out that in every link of several specific parameter setting and set the causes, as well as to the final outcome of the judge, thus completing complex high-rise structure design, structure of the same shape type of the role of a project for reference.

Key words: frame structure，stiffness ratio

1. 工程概况

本工程位于洛川县，拟建场地范围内地基土由填土、黄土、古土壤组成，场地属于自重湿陷性黄土场地，地基湿陷等级为三级，建筑物总层数为29层，地下一层地下室，地上两层商场，三层以上为住宅，抗震设防烈度为6度，框支层框架抗震等级为二级，底部加强区为二级，一般部位为三级，单元平面如下图：

2. 计算过程

2.1模型输入：

在框支结构的模型输入时，要尽量做到梁与柱、墙与梁、墙与柱的轴线居中，尤其保证框支柱于框支梁的轴线居中，尽量保证上部墙体落在框支梁上。框支结构一般都有裙房，因此主体部分在裙房范围内都轴线居中，对建筑外观并不影响，对结构也非常有利。

2.2参数设定：

2.2.1 结构体系在08版PKPM中为复杂高层建筑结构，而在10版PKPM 中则有明确的框支结构体系。

2.2.2模拟施工模拟施工1为一次加载，而模拟施工3为逐层加载，一般情况我们会采用模拟施工3，这与实际施工比较接近，但对于框支结构这种复杂的结构形式，有时候会丢失荷载，10版中明确指出模拟施工1和模拟施工3都要计算一下，取最不利的情况。

2.2.3 托墙梁的放大系数08版中可以适当的放大，但在10版中不建议放大。

2.2.4特殊构件的定义首先为特殊梁，要将支撑上部剪力墙的梁定义为框支梁；其次，要将支撑框支梁的柱定义为框支柱；最后要定义板，将转换层定义为弹性板，同时定义为薄弱层，与转换层相邻的上下层适当加厚。

2.3计算

在08版《高层建筑混凝土结构技术规程》中对底部大于1层时的框支结构它的刚度比的计算方法采用剪弯刚度，而在10版中《高层建筑混凝土结构技术规程》中对底部1,2层时的框支结构它的刚度比的计算方法采用剪切刚度，这是计算上的最大的区别；另外，因指定了弹性板，所以要采用总刚的计算方法。

3. 结果判断

3.1总信息

在总信息中薄弱层除了指定的薄弱层，可以放大1.15倍（10版1.25倍），其他层为1.0的放大系数。

========================================================

Floor No. 1 Tower No. 1

Xstif= 41.8292(m) Ystif= 11.3776(m) Alf= 0.0103(Degree)

Xmass=41.3647(m) Ymass=6.0009(m) Gmass(活荷折减)= 8007.0708(6679.5195)(t)

Eex=0.0174Eey =0.1534

Ratx = 1.0000Raty = 1.0000

Ratx1= 4.2266Raty1= 2.5398薄弱层地震剪力放大系数= 1.00

RJX= 2.6342E+08(kN/m)RJY = 1.5278E+08(kN/m)RJZ= 1.8772E+11(kN/m)

---------------------------------------------------------------------------

Floor No. 2 Tower No. 1

Xstif= 41.6388(m) Ystif= 12.5501(m) Alf=-5.2483(Degree)

Xmass=41.1527(m) Ymass=11.8970(m) Gmass(活荷折减)=3712.7908(3405.0273)(t)

Eex= 0.0203Eey = 0.0270

Ratx = 0.3005 Raty = 0.5057

Ratx1= 1.1774Raty1= 1.1879薄弱层地震剪力放大系数= 1.00

RJX=7.9166E+07(kN/m)RJY= 7.7258E+07(kN/m)RJZ= 4.5160E+10(kN/m)

---------------------------------------------------------------------------

Floor No. 3 Tower No. 1

Xstif= 41.6397(m) Ystif= 12.4241(m) Alf= -0.0251(Degree)

Xmass=41.4601(m)Ymass=11.8824(m) Gmass(活荷折减)=5110.4600(4831.7344)(t)

Eex = 0.0073Eey = 0.0214

Ratx = 0.8563 Raty = 0.8208

Ratx1= 0.9708Raty1= 0.9331薄弱层地震剪力放大系数= 1.15

RJX= 6.7786E+07(kN/m)RJY= 6.3417E+07(kN/m)RJZ= 4.0611E+10(kN/m)

---------------------------------------------------------------------------

Floor No. 4 Tower No. 1

Xstif= 41.5725(m) Ystif= 13.2293(m) Alf = -0.1152(Degree)

Xmass=41.4033(m) Ymass=11.9858(m) Gmass(活荷折减)=2285.9487(2165.9851)(t)
