通风柜VAV说明书
VAV空调系统江森楼控操作说明
江森楼控操作说明一、操作界面说明双击桌面中的快捷方式，出现如下图1所示：在“Username”输入用户名，在“Password”输入密码，选择“Login”登入即可进入操作系统，如下图2所示：图中右上角的“Logout”为登出操作界面，点击此按钮界面就回到图1所示界面，“Exit”为退出操作界面，即关闭此界面。
楼控系统分为5部分，即：A塔、B塔、裙楼、地下和冷站，选择某个部分就可以实现对此部分的监控。
二、楼控监控设备说明楼宇自控监控的设备包括：通风系统，新风机组，定风量空调机组，变风量空调机组，内区VAVbox箱监控，外区风机盘管监控，公区照明系统，集水井高低液位及污水泵的监视和冷源系统的监视等；二、通风系统（1）图形界面启停设备，如下图3所示：右击启停出现下图4所示：选择“On”，点击“Send”，手自动信号显示“On”自动信号，即可远程启动机组；对于有变频控制的送、排风机组，右击图3中的变频控制如图5所示：在“Adjust”输入相应的数值，机组即可按照设定的数值运行，0%~100%对应0Hz~50Hz。
（2）设定时间表启停机组点击图中“时间表启停”，如图6所示：出现如图7所示界面：点击“Display Mode”的，选择“Weekly Schedule”点击“Edit”编辑就可以编辑周时间表，以后的每周都按照此时间表自动运行。
例如需将此风机周时间表启停时间段设置为周一到周五7:30-9:30、12:00-13:00、17：00-19:00开启，周六日风机不开，设置步骤如图8所示：选择“Weekly Schedule”周时间表，选择“Edit”编辑，点击图中“+”加号，出现“Define New Event(s)”定义新事件窗口，选择“All”即为周一到周日，“Hour”小时选择“00”，“Minutes”分钟选择“00”，“Value”值选择“Off”关命令，点击“Ok”确定按钮，即周一到周日全天全为关命令；再次点击图8中“+”加号，出现“Define New Event(s)”定义新事件窗口，选择“Mon-Fri”周一到周五，“Hour”小时选择“07”，“Minutes”分钟选择“30”，“Value”值选择“On”开命令，点击“Ok”确定按钮，即周一到周五风机7:30开，如图9所示；再次点击图8中“+”加号，出现“Define New Event(s)”定义新事件窗口，选择“Mon-Fri”周一到周五，“Hour”小时选择“09”，“Minutes”分钟选择“30”，“Value”值选择“Off”关命令，点击“Ok”确定按钮，即周一到周五风机7:30-9:30开，如图10所示；同样方法设置12:00-13:00和17:00-19:00两个时间段，最终时间表如图11所示；最后点击左上角“Save”保存。
变风量(VAV)通风柜控制系统工作原理
通风柜面风速控制系统工作原理：1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时，系统在≤1S的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007）。
2、不同实验状况时，可在面板上设置不同的参数。
3、系统装有人体感应器，当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s），当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s），延时后自动将视窗下降到最低位置，最大限度的节省运行费用。
（自适应控制）4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量，1500MM通风柜为300CMH。
5、通风柜门位过高时声光报警。
6、通风柜内温度超过设定值时声光报警。
7、由于故障面使风速过高或过低时声光报警。
8、当出现异常情况时，开启紧急排放模式控制，系统将排风阀开到最大，以最大风量排风，不受面风速值的控制。
9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。
视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。
视窗控制为自动时，视窗升降可设为随动状态。
装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。
以上就是木人给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。
作为改革开放之都的实验室建设行业的先行者，我们致力于引进国际上先进的实验室技术，并予以吸收国产化，先后推出了欧式，美式实验台，VAV变风量控制系统，实验室智能化系统，由此获得广大客户的认可。
VAV说明书
安装，操作，维修手册Installation Operator MaintenanceVariTrane特灵变风量末端装置系列单风道型变风量末端装置风机型变风量末端装置2006年7月 2020-5520-01目录型号说明 ........................................................................... 4~6 单风道型变风量末端装置 (4)并联风机型变风量末端装置 ……. …….……………………….………… 5~6 串联风机型变风量末端装置…………………………………….……….……...7~8概述 (9)产品介绍 ..........................................................................10~11 单风道型变风量末端装置 (10)并联风机型变风量末端装置 (11)串联风机型变风量末端装置 (11)安装 ................................................................................ 12~18 吊装尺寸................................................................................ 12~15 重量 ..................................................................................... 16~17 盘管的接管 . (18)执行器安装 (18)启动 (19)接线图 (21)维护 (24)电机 (24)过滤器 (24)热水盘管………………………………………………………….…………….. .24更换风机电机 (24)散流器安装 (25)型号说明 ---- 单风道型变风量末端装置第1~2位 ---- 装置类型VC 单风道型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 未使用0 N/A第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 未使用0 N/A第18位 —— 未使用0 N/A 第19位 —— 未使用0 N/A第20位 —— 未使用0 N/A第21位 —— 热水盘管0 无热水盘管1 1排2 2排第22位 —— 控制和电气连接L 左式第23位 —— 变压器0 没有变压器3 220V变压器第24位 ——电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热控制级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 未使用0 N/A型号说明 ---- 并联风机型变风量末端装置第1~2位 ---- 装置类型VP 并联风机型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 风机型号P 02SQQ 03SQR 04SQS 05SQT 06SQU 07SQ第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器 第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 电机类型D 标准电机第18位 —— 电机电压5 220/50/1第19位 —— 出口连接1 法兰连接2 卡槽连接第20位 —— 消声器0 不带消声器W 带消声器 第21位 —— 热水盘管0 无热水盘管1 1排-进口2 2排-进口3 1排－出口－左式5 2排－出口－左式第22位 —— 控制和电气连接L 左式第23位 —— 未使用0 N/A第24位 —— 电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V型号说明 ----并联风机型变风量末端装置（接上页）第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 风量开关0 无风量开关W 带风量开关型号说明 ---- 串联风机型变风量末端装置第1~2位 ---- 装置类型VS 串联风机型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 风机型号P 02SQQ 03SQR 04SQS 05SQT 06SQU 07SQ第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器 第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 电机类型D 标准电机第18位 —— 电机电压5 220/50/1第19位 —— 出口连接1 法兰连接2 卡槽连接第20位 —— 消声器0 不带消声器W 带消声器 第21位 —— 热水盘管0 无热水盘管3 1排－出口－左式5 2排－出口－左式第22位 —— 控制和电气连接L 左式第23位 —— 未使用0 N/A第24位 —— 电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V型号说明 ----串联风机型变风量末端装置（接上页）第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 风量开关0 无风量开关W 带风量开关概述本手册描述了特灵变风量末端产品V A V的安装，同时介绍了单风道型末端装置和风机型末端装置的接线和管道连接和终端散流器的安装。
变风量控制系统(VAV)通风柜技术参数
5、监控器有最大风量和最小风量功能，当发生紧急情况时可以按下最大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下最小风量按钮，通风柜以小风量运行；
6、监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
2、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
3、风速传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，术参数
1、根据美国ANSI Z9.5-2003标准，通风柜面风速高于或低于0.5m/s都可能导致有害气体外逸，过低的面风速无法有效捕捉排放的有害物质，过高的面风速导致通风柜内气流形成紊流和涡流，同样可能导致有害物质逸出。为确保排风效果，通风柜采用VAV变风量控制方式，要求通风柜面风速稳定在0.5m/s±5%；
VAV技术需求

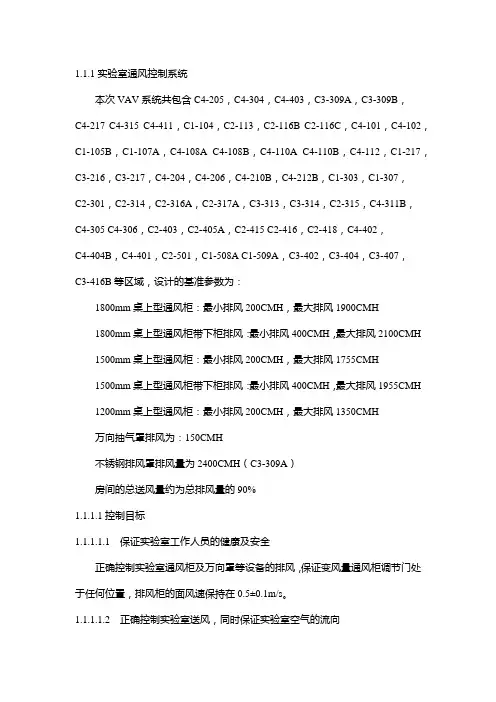

1.1.1实验室通风控制系统本次VAV系统共包含C4-205，C4-304，C4-403，C3-309A，C3-309B，C4-217 C4-315 C4-411，C1-104，C2-113，C2-116B C2-116C，C4-101，C4-102，C1-105B，C1-107A，C4-108A C4-108B，C4-110A C4-110B，C4-112，C1-217，C3-216，C3-217，C4-204，C4-206，C4-210B，C4-212B，C1-303，C1-307，C2-301，C2-314，C2-316A，C2-317A，C3-313，C3-314，C2-315，C4-311B，C4-305 C4-306，C2-403，C2-405A，C2-415 C2-416，C2-418，C4-402，C4-404B，C4-401，C2-501，C1-508A C1-509A，C3-402，C3-404，C3-407，C3-416B等区域，设计的基准参数为：1800mm桌上型通风柜：最小排风200CMH，最大排风1900CMH1800mm桌上型通风柜带下柜排风：最小排风400CMH，最大排风2100CMH 1500mm桌上型通风柜：最小排风200CMH，最大排风1755CMH1500mm桌上型通风柜带下柜排风：最小排风400CMH，最大排风1955CMH 1200mm桌上型通风柜：最小排风200CMH，最大排风1350CMH万向抽气罩排风为：150CMH不锈钢排风罩排风量为2400CMH（C3-309A）房间的总送风量约为总排风量的90%1.1.1.1控制目标1.1.1.1.1保证实验室工作人员的健康及安全正确控制实验室通风柜及万向罩等设备的排风，保证变风量通风柜调节门处于任何位臵，排风柜的面风速保持在0.5±0.1m/s。
1.1.1.1.2正确控制实验室送风，同时保证实验室空气的流向实验室房间送风的控制，因排风变化引起房间压力的变化，通过房间压差控制器来调节送风，确保实验室压力在设定范围里。
通风柜产品使用说明书
ISO9001：2000产品说明书实验室专用通风柜专业word可编辑.前言您好！尊敬的用户，欢迎您阅读本产品说明书，了解本公司通风柜的特点、结构和使用方法。
本说明书叙述了我司通风柜系列的全部特性，对特殊非标产品，请将本说明书与附加说明书对照来阅读使用，如仅为尺寸或者材质变化非标产品怒不另作说明。
为确保本产品安全有效的运行，请仔细阅读本说明书，以熟识本产品，并将该说明书妥善保保存，以供随时参考。
为确保本产品运行安全可靠，请指定专人作为本产品运行管理专业word可编辑.者，当本产品出现故障时，请立即向管理者报告并与本公司联系。
我们拥有一支优秀的售后服务队伍，为您提供优质快捷的服务保障您的满意是我们的目标，如有任何需求请拨打公司的服务电话（400-0168-550）您的满意使我们不懈的追求！本公司产品如有更新或者更改，我司随时更改本说明书，怒不另行通知。
目录一、安全常识 41.产品的特点和用途2.使用环境和条件专业word可编辑.3.安全事二、技术特征 51.结构特征2.工作原理三、安装调整 5四、操作说明书 6五、使用要求 6六、故障分析与排除7七、维修与保养7八、运输与储存8九、开箱及检查8十、注意事项8 十一、保修说明书9专业word可编辑.十二、设备保修卡10一、安全常识1.产品特点和用途随着科技的迅速发展，通风柜已被广泛应用于医院、疾病防控中心等卫生医疗保健机构和科研部门。
在实验室中，实验操作时产生各种有害气体、臭气、湿气专业word可编辑.以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜，以往通风柜使用台数较少，只在特别有害且危险的气体及产生大量热的实验中使用。
通风柜只担负实验台的辅助功能。
近年来考虑到改善实验环境，在实验台上进行的实验逐渐转移到通风柜内，这就要求在通风柜里要有最适于设备使用的功能。
特别是大多新建的实验室都要求有空调，因此在建筑的初步设计阶段就要将通风柜的使用台数纳入空调系统的计划。
实验室专用快速VAV变风量通风解决方案教案
实验室专用快速变风量通风解决方案方案简介：自适应变风量控制是通过实验室内通风柜调节窗的开度变化调节通风柜的排风量和房间的送风量，当通风柜前有人操作时，无论调节窗开度高低、进风口宽度大小及室内空气压力强弱，始终精确控制通风柜的面风速为设定风速如（0.5）；当无人操作时，自动将窗口的进风速度降至设定风速如（0.3 ）。
同安智能科技有限公司提供的自适应变风量控制系统，采用德国技术，是通风柜领域最先进的变风量控制技术，系统适应性强，人为干预操作少，反应速度快、阀门控制精确，可以在充分保障安全的前提下降低能耗。
适用场合：对安全、能耗、自动化要求严格的高档生化实验室系统结构：整个变风量排风系统主要包含通风柜单元、排风风机单元、送风风机单元、管道和计算机监控终端等5大部分组成，结构如下图所示。
通风柜单元是实验操作的最基础的工作单元，为系统的最终控制对象，通风柜结构图如下图所示。
每个通风柜单元可安装位移传感器、有人无人传感器、面风速传感器等传感器，这些传感器可以获取通风柜的使用情况或工作状态；每台通风柜必须安装控制器和调节阀门，用以实现整个通风柜各种参数的处理和排风控制。
排风风机单元实现整栋楼宇的排风功能，一般采用可控的变频电机带动风叶实现无级抽风排风。
送风风机单元实现整个房间的负压状态监控，通过室内外压差的检测及判断，通过送风风机往房间送风，保证实验室内的空气压力适当和实验室工作环境的舒适。
计算机监控终端是实验人员或管理人员通过监控软件远程监视整个系统的工作状态，并根据用户权限控制特定对象。
方案特点：■ 变风量通风（）：采用变风量通风技术，无论通风柜的调节窗高度和宽带如何变化，以及室内空气压力的大小，通过调节排风风量，保证通风柜的面风速恒定。
■ 自动控制（）：采用自适应和自动控制（）策略，通过有人无人传感器获取通风柜的是否处于有人操作状态，自动控制排风，有人和无人状态下分别将面风速锁定为设定的风速如（0.35 ，0.3 ）。
通风柜VAV控制系统说明
通风柜VAV控制系统说明通风柜在实验室、医院和工厂等场所中广泛应用，是重要的空气处理设备。
其中，VAV控制系统则是现代通风柜中常用的一种控制方式。
本文将从以下四个方面对VAV控制系统进行详细介绍。
一、VAV控制系统的工作原理VAV控制系统是一种集变风量、温度、湿度等参数于一体的控制系统，主要由以下三个部件构成：•监测器：测量空气的变化参数，如温度、湿度、气压、浓度等。
监测器可以是光学、电化学、机械或数字设备。
•控制器：计算并分析监测器获得的数据，根据设定的参数要求调节空气流量。
控制器可以是单一的大型机器，也可以是一组小型机器或单板计算机。
•执行器：根据控制器的指令，实现空气流量调节的设备。
执行器可以是电动机、蝶阀、翻板或其他运动件。
当VAV控制系统进入工作状态后，它会根据监测器测量到的参数值以及设定的控制策略，通过控制器输出信号，驱动执行器实现空气流量调节，从而满足空气流速、温度、湿度等参数的变化需求。
二、VAV控制系统的操作步骤为了保证VAV控制系统正常运行，以下是其工作步骤：1.执行器保证通风柜有正常通风；2.监测器检测当前的空气参数变化；3.通过控制器分析监测器的数据，判断是否需要调节空气流量；4.控制器输出指令给执行器调节空气流量；5.监测器再次检测调整后的空气参数，反馈给控制器。
整个调节过程是逐步进行的，控制器和执行器之间会与监测器进行多次交互，即调节了一次之后再进行下一次调节，以实现更精确的控制。
三、VAV控制系统的优势和缺陷相较于传统的恒风量控制系统，VAV控制系统具有很多优势：•变风量调节更加精确，可以实现更准确的空气流量调节；•节能效果更好，可以根据实时空气变化进行调节，避免浪费；•降低了噪音污染，空气流量的变化不会产生过多的动力噪声。
但是，VAV控制系统也存在一些缺陷：•设备成本相较于传统控制系统更高，维护成本也比较大；•对控制器要求较高，需要较为复杂的控制算法和计算机支持；•在空气流量调节过程中，需要保持控制器和执行器之间的动态平衡，否则会出现控制不准的情况。
通风柜使用手册
通风柜使用手册1．通风柜操作人员工作守则通风柜如何能提供最佳的保护能力，其最主要因素还在于使用人员的正确操作。
正确的操作及工作方式，将可以大幅降低污染物外泄之可能性，延长通风使用寿命。
1.1 操作前检查操作人员在启动风机系统后，即可开始使用通风柜，在使用通风柜前需先检视： 1.1.1 电源开关是否都处于开启位置； 1.1.2 底柜电源控制面板上之电源指示灯是否亮起； 1.1.3 日光灯开关是否打开； 1.1.4 通风柜是否处于排风状态；当所有检查结果一切正常时方可开始操作通风柜。
1.2 通风柜正确操作模式 1.2.1 玻璃视窗全开状态仅在组装、调试内部仪器设备或清洁柜内空间时方允许出现，此为『调适状态』； 1.2.2 调玻璃视窗开至使用者手肘处（半开），使操作人员手伸入柜内操作实验，而胸部以上则受玻璃视窗安全钢化玻璃所屏护，此为『正常操作状态』；1.2.3 调节门开至最低开度，操作人员离开，使柜内实验程序自行反应或暂停实验，此为『待机状态』； 1.2.4 实验人员在通风柜实验进行中时，应避免将头伸入调节门内，以避免危险； 1.2.5 通风柜内应避免放置过多非必要物品、器材，以免干扰空气的正常流动，造成扰（湍）流；1.2.6 实验物品、器材放置在通风柜内时，应距离调节门内侧150mm 左右，以确保排气之顺畅（ASHRAE-110）1.2.7 操作人员在结束工作，离开通风柜前，应将通风柜内设备电源关闭，并将所有水、电、气开关予以关闭，并将调节门降至最低位置后方可离开； 1.2.8 通风柜内虽均为进口高分子耐蚀材料，但为长保如新，延长使用寿命，适当的清洁保养是必要的，平时使用时若有试剂、药品喷溅应即时拭擦、清除，在每天停止工作离去前，应将内部以清水擦拭清洁，每三个月至少一次将导流板卸下清洗检查。
1.2.9 通风柜之下柜体，左侧具有通风换气功能可放置试剂；右侧单柜为水、气系统容纳柜，严禁放置任何具腐蚀性物质。
空调系统VAV控制的初步认识及介绍
控制
系统
系统
1 控制器 2 流量传感器
变频 控制 柜
1 变频器 2 电器原件
6
品牌
LBS-乐博仕 LBS-乐博仕 远东 瑞士-博力谋 公元 美国-德威尔 美国-德威尔 施耐德 LBS-乐博仕 LBS-乐博仕 北京昆仑
美国-德威尔
施耐德 ABB 等 施耐德
我们的产品做到以下几点
★ 关键部件如传感器、执行器全部采用进口知名品牌； ★ 所有产品均通过工厂测试老化后才打包到施工现场安装； ★ 冗余设计，如排风控制均采用工频变频双系统设计，稳定可靠； ★ 本地化维修极大的提高响应速度； ★ 模块化设计，安装更换极其简单。像可能出现故障部件，我们安装后都留下 足 够备件给甲方工程部，非常简单的插拔动作就可以排除故障；
7
到最佳的排风效果。 ★ 可设定紧急、节能使用时监测的面风速值。 ★ 实时显示面风速。 ★ 面风速报警功能：当实际面风速值超过或低于设定范围值时自动声光报警。 ★ 温度报警功能：当实际温度值超过设定范围值时自动声光报警。 ★ 自动延时保护装置，能彻底抽空残余腐蚀、有害、有毒气体；可设定延时
关机时间。 二、特点 ★ 所有传感器自动调零补偿。 ★ 设备安装简单、控制面板操作方便。 三、优势 ★ 调节门关上时节能显著。 ★调节门位置变化时保持正确的面风速，这样，安全性增加。 ★固有的报警与监控功能是变风量系统的一个典型的组成部分，同时增加安
全性。 ★由于变风量控制系统易于适应系统变化，实验室灵活性会增加。 ★ 由于风流量减小，声级会降低。
四、技术参数 ★ 输入电压：220VAC/50Hz6 工作电压：24VDC7 功率(VA)＜10W ★ 测量范围：风速0~1m/s 监测精度：风速±0.01m/s ★ 响应时间：0.1秒， ★ 工作温度：0~80℃
VAV控制系统介绍
VAV控制系统介绍实验室VAV控制系统介绍VAV控制系统原理图一、通风柜门高和通风柜门高及面风速监测器说明二、原理：通过面风速传感器监测通风柜通风截面风速的变化，经控制器内微电脑综合计算处理之后,控制阀门的开度，以满足通风柜设定风速所需风量,达到通风柜面风速恒定的控制效果。
一、主要功能:1、面风速设定：可以根据不同的实验要求，设定通风柜的面风速值，从而达到最佳的排风效果。
2、可设定紧急、节能使用时监测的面风速值。
3、实时显示面风速。
4、面风速报警功能：当实际面风速值超过或低于设定范围值时自动声光报警。
5、温度报警功能：当实际温度值超过设定范围值时自动声光报警。
6、自动延时保护装置，能彻底抽空残余腐蚀、有害、有毒气体；可设定延时关机时间。
二、特点1、所有传感器自动调零补偿。
2、设备安装简单、控制面板操作方便。
三、优势·调节门关上时节能显著。
·调节门位置变化时保持正确的面风速，这样，安全性增加。
·固有的报警与监控功能是变风量系统的一个典型的组成部分，同时增加安全性。
·由于变风量控制系统易于适应系统变化，实验室灵活性会增加。
·由于风流量减小，声级会降低。
三、技术参数输入电压：220VAC/50Hz6 工作电压：24VDC7 功率(VA)＜10W 测量范围：风速0~1m/s 监测精度：风速±0.01m/s响应时间：0.1秒，工作温度：0~80℃二、管道静压控制VAV系统原理：通常根据静压传感器的信号来调节风机风量，静压控制器通过调节风机转速或入口导叶来恒定静压控制点的静压值，以满足下游风道、末端装置及排风口的损失。
压差变送器安装在排风支管风速平缓区域,持续监测管道内的静压变化；系统运行时，变风量阀控制通风柜面风速造成管道静压发生变化，当静压发生变化时，通过变频智能控制器处理，自动调节变频器的输出频率，控制风机转速，维持管道内静压恒定，形成闭环控制系统，动态调整系统的运行工况，以满足系统风量，使通风柜达到设定的面风速。
变风量(VAV)通风柜控制系统工作原理
变风量(V A V)通风柜控制系
统工作原理
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
通风柜面风速控制系统工作原理：
1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时,系统在≤1S 的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007)。
2、不同实验状况时，可在面板上设置不同的参数。
3、系统装有人体感应器,当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s)，当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s),延时后自动将视窗下降到最低位置，最大限度的节省运行费用。
（自适应控制）
4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量,1500MM通风柜为300CMH。
5、通风柜门位过高时声光报警。
6、通风柜内温度超过设定值时声光报警。
7、由于故障面使风速过高或过低时声光报警。
8、当出现异常情况时，开启紧急排放模式控制,系统将排风阀开到最大,以最大风量排风，不受面风速值的控制。
9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到
安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。
视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。
视窗控制为自动时，视窗升降可设为随动状
态。
装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。
通风柜VAV控制系统说明
通风柜面风速V A V控制说明采用目前国内外风量测量中运用最广泛的流量装置——机翼测风装置。
机翼测风装置适用于空气流量大、风道截面积大、流速较低、直管段长度短的情况，是一种最为可靠的传统风量检测装置。
我公司采用机翼测风装置原理（伯努力方程基本原理），同时根据实验室通风的特殊要求设计开发，制作出适合各种实验室通风检测装置。
以2006年自主开发，为实验室公司配套工程项目使用近10000套，以其实用性、稳定性深受用户好评。
配套工程项目：江西赛维LDK太阳能高科技有限公司，广州龙沙制药（瑞士）研究开发中心，大亚湾技创新产业园精细化工实验室研发楼，广西医科大临床教学中心综合楼，广东省兽药与饲料监察总所等400多个项目。
1、设备配置：系统配置包括1）、通风柜控制器2）、变风量风阀3)、通风柜调节门高传感器4）、机翼测风装置。
2、控制方案：采用管道风量监测及门高监测，实时计算面风速，以通风柜面风速为常量,控制阀门的开度，使其恒定在安全气流值范围内。
3、控制功能：◆可靠的管道风量及门高监测，即时面风速控制，不管通风设备视窗高度变化或遇到外部气流干扰，系统均能自动监测并适时调整，始终保证面风速恒定0.5m/s（±20%）。
◆全方位数字显示功能：系统具有风速显示功能,它能将最安全的控制结果显示给使用者；◆不安全情况下报警功能，当门高或风速过高或过低时，系统能发出声光报警信号。
◆强排风功能，紧急情况下按下系统强排风键能实现强排风，不受控制系统控制。
◆节能工作功能，按下系统节能键（或若排风键）系统将以较小的风速排风。
◆压力无关功能，通过风速传感器实测风速值当依据进行控制，与门高变化，外部气流干扰都没关系，所以它能做到绝对压力无关，即不管风柜在管网的首端还是末端，也不管是1.8米风柜还是1.2米风柜，其面风速都恒定在0.5m/s。
4、系统工作原理利用机翼测风装置及门高传感器实时测量，换成电压信号传递给控制面板，实时计算面风速，指示当前风速值，控制面板根据面风速实际测量值与设定值进行比较，如果风速值偏离设定值，则改变给执行器的输入信号，执行器调整风阀开度，从而调整风量，使面风速值回归设定值。
实验室VAV技术说明
实验室 气流控制方案一说明第 1 页，共 32 页目录1. 工程概况 2. 实验室气流控制方案系统概述 3. 实验室气流控制原理 4. 通风柜排风控制说明 5. 排气罩定风量排风控制说明 6. 实验室综合排风控制说明 7. 有通风柜的实验室送风控制说明 8. 没有通风柜的实验室送风控制说明 9. 提给其它专业的条件第 2 页，共 32 页1.工程概况实验室气流控制方案说明设计依据：业主提供的图纸、要求和相关规范。
设计范围：实验室气流控制。
实验室设计参数 ：通风柜排风量 400～2000m3/h ，万向／原子吸收罩 排风量 250m3/h。
2. 实验室气流控制方案系统概述 实验室气流控制选用了美国 Phoenix 公司高性能的文丘里变风量气动控制阀及高性能的通风柜气流控制解决方案。
主要包括以下几个方面： 实验室工作人员的健康及安全：正确控制实验室通风柜的排风，保证 开口面风速。
实验室压力控制：正确控制实验室送风，保证实验室空气的流向。
最小通风控制:最小通风换气次数一般为 6～12 次/h。
本次设计取 6 次/h。
为了实现上述独特需求，实验室气流系统需满足下列控制要求： 通风柜柜门在任何位置都要保持 0.5m/s 的开口面风速。
通风柜柜门位置发生变化时，控制信号调整到位的响应时间小于 1 秒。
任意时刻保持恒定的余风量。
本方案是使用余风量原理实现房间压力 控制。
美国采暖、制冷与空调工程师学会出版的工具书中,所提到利 用风量差异性要比压差方法，较容易达到房间压力的控制；除此之外, 美国国家标准也指出,利用压差感应原理来做房间压力控制，是一个 不良的设计。
风量控制精度：控制风量的±5%。
3. 实验室气流控制原理 实验室气流控制系统保证实验过程中人员的健康与安全，同时节约能源和运行费用。
每台通风柜排风管上安装一台变风量文丘里阀，它将控制通风柜的排风第 3 页，共 32 页量，保持通风柜面风速为 0.5m/s，文丘里阀响应风道静压变化的时间小于 1 秒，以确保排风量的准确性以及保证面风速恒定。
实验室vav三大控制说明
实验室三大控制设计原理1房间压差控制房间压差控制系统，由3大部件组成即传感器（压力传感器，流量传感器）、控制器（压差控制面板）、执行器，经过测量计算执行三步循环，实现房间达到人为设定的恒定微负压要求。
第一步：压力穿感器、流量传感器分别测量房间与过道压力、房间主排风管流量并转换成0-10V电压信号输出；第二步：控制器接受信号，分别判断房间压差是否满足设定要求、房间是否满足最低换气次数要求，并输出相应控制信号给执行机构；判断依据：房间体积V、人为设定换气次数N、人为设定负压值Pa第三步：压差控制主送风阀、辅助排风阀分别接受信号，进行调整，到达设计要求。
2通风柜面风速控制通风柜的面风速控制系统根据设置值持续地监测面风速，并通过自动调整风量以恒定风速设定值（面风速控制值根据占用情况自动调整，一般是0.5m/s）；通过安装于通风柜上的红外线传感器对通风柜前的人员操作情况进行存在监控，通过监控结果来调整安装于通风柜上的风阀来调整风量（当通风柜前无人操作时，系统自动切换到面风速0.3m/s节能模式运行）；通过安装通风柜上面的位移传感器，可以设定正常运行时通风柜门开启高度上下限，超出此范围则发出蜂鸣声，提醒操作人员；通风柜设置有紧急键，它可以在发生突发情况（如泄露、火灾）时驱动风阀开度最大，使通风柜以最大排风量排风。
控制原理图如下：3管道变风量V A V控制采用国际常用的定静压变风量控制技术。
当系统排风管道及风机安装完成时，在风管静压最低点安装静压传感器，测量该点的静压，使该点的静压恒定在变风量末端的最低工作压力。
当实验室排风系统末端通风柜开启数量及门位高度变化时，则安装传感器位置点的静压也会发生变化，变频器接受此变化值，经过其内部PID闭环运算输出对应的风机运行频率，使风机叶轮转速发生变化，从而达到变风量运行的目的。
控制原理图如下：。
通风柜VAV控制系统说明
通风柜面风速V A V控制说明采用目前国内外风量测量中运用最广泛的流量装置——机翼测风装置。
机翼测风装置适用于空气流量大、风道截面积大、流速较低、直管段长度短的情况，是一种最为可靠的传统风量检测装置。
我公司采用机翼测风装置原理（伯努力方程基本原理），同时根据实验室通风的特殊要求设计开发，制作出适合各种实验室通风检测装置。
以2006年自主开发，为实验室公司配套工程项目使用近10000套，以其实用性、稳定性深受用户好评。
配套工程项目：江西赛维LDK太阳能高科技有限公司，广州龙沙制药（瑞士）研究开发中心，大亚湾技创新产业园精细化工实验室研发楼，广西医科大临床教学中心综合楼，广东省兽药与饲料监察总所等400多个项目。
1、设备配置：系统配置包括1）、通风柜控制器2）、变风量风阀3)、通风柜调节门高传感器4）、机翼测风装置。
2、控制方案：采用管道风量监测及门高监测，实时计算面风速，以通风柜面风速为常量,控制阀门的开度，使其恒定在安全气流值范围内。
3、控制功能：◆可靠的管道风量及门高监测，即时面风速控制，不管通风设备视窗高度变化或遇到外部气流干扰，系统均能自动监测并适时调整，始终保证面风速恒定0.5m/s（±20%）。
◆全方位数字显示功能：系统具有风速显示功能,它能将最安全的控制结果显示给使用者；◆不安全情况下报警功能，当门高或风速过高或过低时，系统能发出声光报警信号。
◆强排风功能，紧急情况下按下系统强排风键能实现强排风，不受控制系统控制。
◆节能工作功能，按下系统节能键（或若排风键）系统将以较小的风速排风。
◆压力无关功能，通过风速传感器实测风速值当依据进行控制，与门高变化，外部气流干扰都没关系，所以它能做到绝对压力无关，即不管风柜在管网的首端还是末端，也不管是1.8米风柜还是1.2米风柜，其面风速都恒定在0.5m/s。
4、系统工作原理利用机翼测风装置及门高传感器实时测量，换成电压信号传递给控制面板，实时计算面风速，指示当前风速值，控制面板根据面风速实际测量值与设定值进行比较，如果风速值偏离设定值，则改变给执行器的输入信号，执行器调整风阀开度，从而调整风量，使面风速值回归设定值。
实验室专用快速VAV变风量通风解决方案教案
试验室专用快速变风量通风解决方案方案简介：自适应变风量限制是通过试验室内通风柜调整窗的开度改变调整通风柜的排风量和房间的送风量，当通风柜前有人操作时，无论调整窗开度凹凸、进风口宽度大小及室内空气压力强弱，始终准确限制通风柜的面风速为设定风速如（0.5）；当无人操作时，自动将窗口的进风速度降至设定风速如（0.3 ）。
同安智能科技供应的自适应变风量限制系统，采纳德国技术，是通风柜领域最先进的变风量限制技术，系统适应性强，人为干预操作少，反响速度快、阀门限制准确，可以在充分保障平安的前提下降低能耗。
适用场合：对平安、能耗、自动化要求严格的高档生化试验室系统构造：整个变风量排风系统主要包含通风柜单元、排风风机单元、送风风机单元、管道和计算机监控终端等5大局部组成，构造如下图所示。
通风柜单元是试验操作的最根底的工作单元，为系统的最终限制对象，通风柜构造图如下图所示。
每个通风柜单元可安装位移传感器、有人无人传感器、面风速传感器等传感器，这些传感器可以获得通风柜的运用状况或工作状态；每台通风柜必需安装限制器和调整阀门，用以实现整个通风柜各种参数的处理和排风限制。
排风风机单元实现整栋楼宇的排风功能，一般采纳可控的变频电机带动风叶实现无级抽风排风。
送风风机单元实现整个房间的负压状态监控，通过室内外压差的检测及推断，通过送风风机往房间送风，保证明验室内的空气压力适当和试验室工作环境的舒适。
计算机监控终端是试验人员或管理人员通过监控软件远程监视整个系统的工作状态，并依据用户权限限制特定对象。
方案特点：■ 变风量通风（）：采纳变风量通风技术，无论通风柜的调整窗高度和宽带如何改变，以及室内空气压力的大小，通过调整排风风量，保证通风柜的面风速恒定。
■ 自动限制（）：采纳自适应和自动限制（）策略，通过有人无人传感器获得通风柜的是否处于有人操作状态，自动限制排风，有人和无人状态下分别将面风速锁定为设定的风速如（0.35 ，0.3 ）。
