电热膜电热垫设计方案
电热膜电采暖施工方案
电热膜电采暖工程项目（标书）技术响应文件——电热膜电采暖施工方案一、施工准备1、电热膜施工条件1）设计图纸及技术方案齐备。
2）建筑物内部施工均已结束，地面基层表面平整度已达要求，平整度要求：1m靠尺检查，高低差≯8mm。
3）建筑物内已按设计要求及《建筑电气工程施工质量验收规范》完成相应的电地暖系统配电箱、温控器预埋暗盒、墙面预埋接线盒及系统配线，并验收合格。
4）施工场地具备施工用水、电等临时设施，能满足施工需要。
5）有防水层或防潮层要求的地面基层已施工完毕。
6）铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。
7）现场有专用的材料存放场地，还应保证施工环境温度不低于5℃。
2、电热膜电暖施工前准备1）技术准备A．所有施工人员必须严格执行国家、地方、行业相关的标准、规范，并熟练掌握电地暖系统施工工艺及验收规范。
B．施工前技术人员必须详细审图，对照招标、工程文件，提出问题并在图纸会审时落实。
然后根据工程特点编制施工方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2）现场准备A．设立现场办公室及库房或工程材料临时存放点，根据现场场地情况及材料计划安排合理的进料计划。
B．施工材料进入现场。
C．现场清理，检查地面是否有尖利物突出，如有，必须及时清除。
3）人员准备A．施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗。
B．电热膜、温控器及连线系统工程的安装人员必须是经过技术培训的有证电工，培训合格后方可进入现场施工。
4）材料准备A．保温层用挤塑聚苯乙烯板，杜绝使用发泡聚苯乙烯版。
B．干硬性水泥砂浆结合层用水泥为普通硅酸盐水泥、中砂(严控泥土的含量），水泥和砂子的体积比不小于1:3。
C．金属网规格要求为Φ=0.5~1.0mm，20×20mm孔径的镀锌焊网。
金属网的采用应符合相应规范要求，不得有断丝，尖头。

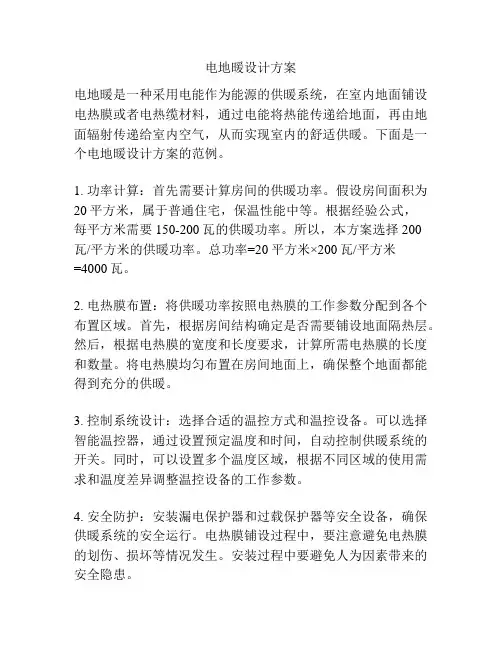

电地暖设计方案
电地暖设计方案电地暖是一种采用电能作为能源的供暖系统，在室内地面铺设电热膜或者电热缆材料，通过电能将热能传递给地面，再由地面辐射传递给室内空气，从而实现室内的舒适供暖。
下面是一个电地暖设计方案的范例。
1. 功率计算：首先需要计算房间的供暖功率。
假设房间面积为20平方米，属于普通住宅，保温性能中等。
根据经验公式，每平方米需要150-200瓦的供暖功率。
所以，本方案选择200瓦/平方米的供暖功率。
总功率=20平方米×200瓦/平方米=4000瓦。
2. 电热膜布置：将供暖功率按照电热膜的工作参数分配到各个布置区域。
首先，根据房间结构确定是否需要铺设地面隔热层。
然后，根据电热膜的宽度和长度要求，计算所需电热膜的长度和数量。
将电热膜均匀布置在房间地面上，确保整个地面都能得到充分的供暖。
3. 控制系统设计：选择合适的温控方式和温控设备。
可以选择智能温控器，通过设置预定温度和时间，自动控制供暖系统的开关。
同时，可以设置多个温度区域，根据不同区域的使用需求和温度差异调整温控设备的工作参数。
4. 安全防护：安装漏电保护器和过载保护器等安全设备，确保供暖系统的安全运行。
电热膜铺设过程中，要注意避免电热膜的划伤、损坏等情况发生。
安装过程中要避免人为因素带来的安全隐患。
5. 使用和维护：供暖系统安装完成后，用户可以根据使用需求和舒适感调整温控设备的参数。
使用过程中要注意定期清洁电热膜的表面，避免灰尘、杂物的积累影响供暖效果。
定期检查电热膜的工作状态和供电设备的正常运行，确保系统的长期稳定运行。
综上所述，这是一个电地暖设计方案的范例。
在实际设计中，需要根据具体的房间结构、使用需求和预算等因素进行调整和优化。
另外，要根据国家、地区的相关规定和标准，确保设计方案的合法性和安全性。

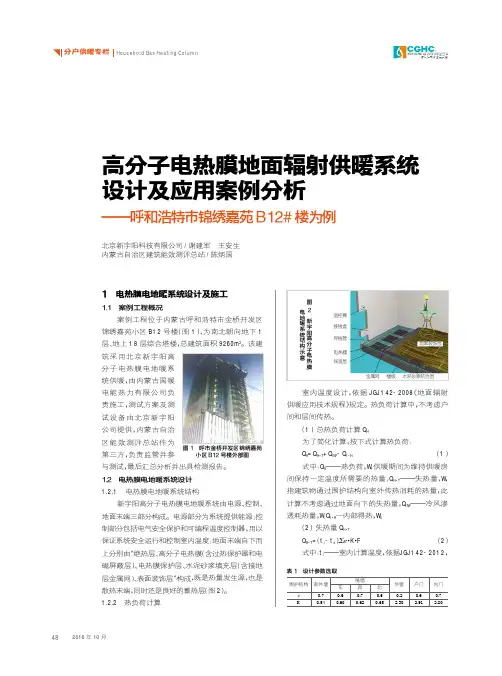

高分子电热膜地面辐射供暖系统设计及应用案例分析——呼和浩特市
分户供暖专栏Household Gas HeatingColumn高分子电热膜地面辐射供暖系统设计及应用案例分析北京新宇阳科技有限公司/谢建军王安生内蒙古自治区建筑能效测评总站/陈炳国———呼和浩特市锦绣嘉苑B12#楼为例1电热膜电地暖系统设计及施工1.1案例工程概况案例工程位于内蒙古呼和浩特市金桥开发区锦绣嘉苑小区B12号楼（图1），为南北朝向地下1层、地上18层综合塔楼，总建筑面积9260m2。
该建筑采用北京新宇阳高分子电热膜电地暖系统供暖，由内蒙古国暖电能热力有限公司负责施工，测试方案及测试设备由北京新宇阳公司提供，内蒙古自治区能效测评总站作为第三方，负责监管并参与测试，最后汇总分析并出具检测报告。
1.2电热膜电地暖系统设计1.2.1电热膜电地暖系统结构新宇阳高分子电热膜电地暖系统由电源、控制、地面末端三部分构成。
电源部分为系统提供能源；控制部分包括电气安全保护和可编程温度控制器，用以保证系统安全运行和控制室内温度；地面末端自下而上分别由“绝热层、高分子电热膜（含过热保护器和电磁屏蔽层）、电热膜保护层、水泥砂浆填充层（含接地层金属网）、表面装饰层”构成，既是热量发生源，也是散热末端，同时还是良好的蓄热层（图2）。
1.2.2热负荷计算室内温度设计，依据JGJ142-2008《地面辐射供暖应用技术规程》规定。
热负荷计算中，不考虑户间和层间传热。
（1）总热负荷计算Q H为了简化计算，按下式计算热负荷：Q H=Q H·T+Q INF-Q I·H（1）式中：Q H———热负荷，W，供暖期间为维持供暖房间保持一定温度所需要的热量；Q H·T———失热量，W，指建筑物通过围护结构向室外传热消耗的热量，此计算不考虑通过地面向下的失热量，Q INF———冷风渗透耗热量，W；Q I·H—内部得热，W。
（2）失热量Q H·TQ H·T=（t i-t e）Σε·K·F（2）式中：t i———室内计算温度，依据JGJ142-2012，图1呼市金桥开发区锦绣嘉苑小区B12号楼外部图温控器接线盒导线管电热膜保温层金属网楼板水泥砂浆结合层地面装饰层围护结构南外墙隔墙外窗东西北ε0.70.60.70.60.2K0.540.600.620.65 2.30户门内门0.60.72.91 2.80表1设计参数选取482016年10月按室内设计温度16℃计算；t e ———采暖期间室外平均温度，呼和浩特市供暖起间计算用室外平均温度-4.4℃；ε———围护结构传热的修正系数，取值见表1；K ———围护结构的传热系数（W/m 2·K ），计算取值见表1；F ———围护结构的表面积，m 2。
电热膜案例篇
本讲要旨: 电热膜电地暖系统的热负荷计算应遵循国家规范和相关规定，但是电地暖系统电功率的配置应结合电地暖的特点，尤其应满足用户在低温下启动系统时快速升温的供暖需求要求。
电地暖系统的运行测试数据表明围护结构是决定系统运行成本的主要因素，在保证供暖效果的前提下与单位电功率没有直接的线性关系。
关于供暖系统的热负荷计算，暖通空调专业的教科书以及相关的国家标准、多种出版物均有介绍，既有经过严格理论推导而得的计算公式，也有通过建立函数关系，在大量模拟实验和检测数据的基础上回归的经验公式。
热负荷求解所必需的各种参数的选取以及为消除偏差的各种修正系数、补偿系数等也分别有所介绍。
更为简单的热负荷确定方法还有针对我国三北供暖区域不同建筑物类型给出了单位供暖面积的推荐热负荷指标。
针对新型的地面辐射供暖方式，《地面辐射供暖技术规程》在参考传统的供暖热负荷计算的同时结合地面辐射供暖特点，给出了水地暖和电地暖热负荷计算方法和一系列相应的规定、修正系数、推荐值等等。
这些确定供暖系统热负荷的方法和计算公式同样可用作电热膜电地暖系统设计的参考。
但是，电地暖系统热负荷和铺设电功率的最终确定除了应遵循相关政策法规和参考上述计算公式的结果外，更要充分考虑电地暖系统特点和适应不同用户的供暖需求等多种因素。
电地暖系统的最突出特点是便于分户、分室控制，与其他供暖形式相比可最大限度地实现“我的能耗为我所用、我的费用由我做主”，即在同样围护结构情况下户间传热可降低到最小。
正因为如此，电地暖系统的热负荷设计除了应满足达到供热平衡时失热热量的补充，还应考虑用户在实际运行时经常会发生的低温启动状况，即快速升温的问题。
此外，伴随着供暖需求的南移，“湿度”也必然应该成为热负荷计算中的影响因素，这是因为潮湿空气不仅需要消耗大量的汽化潜热，湿度对人体的舒适感也有较大的影响，因此在我国南方和沿海湿度较大地区确定电地暖热负荷时也应考虑在内。
本篇给出新宇阳高分子电热膜电地暖系统在河北省唐山市的两个测试样板间的热负荷确定和实际运行效果分析的两个案例。
浦口电热膜地暖施工方案
浦口电热膜地暖施工方案一、项目概述本施工方案旨在为浦口地区提供一套完善的电热膜地暖施工流程，确保施工质量，提升居住舒适度。
本方案涵盖从铺设保温层到系统接线与测试，再到安全措施与验收的全程施工步骤。
二、施工步骤铺设保温层首先，在地面上铺设一层保温层。
保温层的选择应满足国家相关标准，确保良好的保温性能。
铺设时要保证保温层平整，无折皱、无破损。
铺设电热膜在保温层上铺设电热膜。
电热膜应选用质量可靠的产品，铺设时要保持电热膜平整，避免折叠或破损。
电热膜之间的间距应按照国家规范进行设置。
安装地温探头在电热膜上方安装地温探头。
地温探头用于实时监测地面温度，确保地暖系统安全稳定运行。
安装时要确保探头位置准确，与电热膜紧密接触。
安装过热保护在地暖系统中安装过热保护装置。
过热保护装置能够在电热膜温度过高时自动断电，防止火灾等安全事故的发生。
安装时要确保过热保护装置与电热膜连接良好。
铺设保护层在电热膜上方铺设一层保护层。
保护层的作用是保护电热膜免受外界损坏，同时防止热量过快散失。
铺设保护层时要确保平整、无破损。
系统接线与测试进行地暖系统的接线工作，并对系统进行测试。
接线时要按照电气安全规范进行操作，确保接线正确、牢固。
测试时要检查地暖系统是否能够正常运行，温度控制是否准确。
安全措施与验收在施工过程中，要严格遵守安全规范，确保施工人员和居民的安全。
施工完成后，要进行全面验收，确保地暖系统各项功能正常，符合设计要求。
同时，要向居民介绍地暖系统的使用方法和注意事项，提高其使用安全意识。
三、注意事项施工过程中要保持施工现场整洁，避免杂物堆积和垃圾乱扔。
施工人员要具备相应的专业技能和安全意识，确保施工质量和人身安全。
施工过程中要注意与其他工程的协调配合，避免相互干扰和影响。
施工完成后要及时清理现场，保持环境整洁美观。
本施工方案旨在为浦口地区提供一套完善的电热膜地暖施工流程，确保施工质量和居民的安全。
在施工过程中，要严格遵守规范和安全要求，确保施工顺利完成。

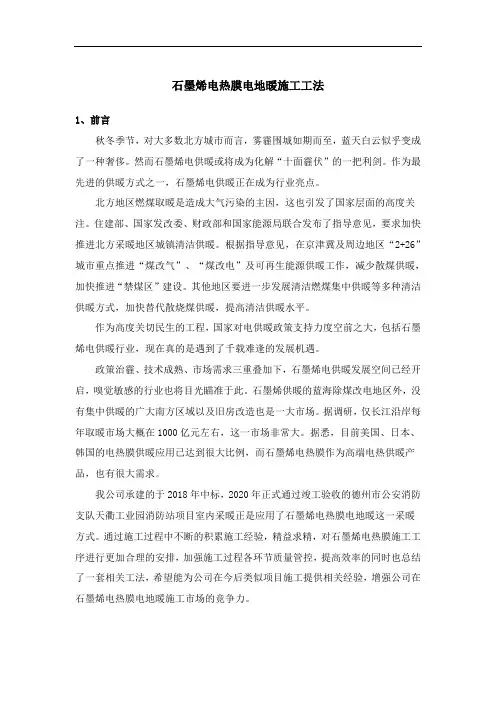

石墨烯电热膜电地暖施工工法
石墨烯电热膜电地暖施工工法1、前言秋冬季节，对大多数北方城市而言，雾霾围城如期而至，蓝天白云似乎变成了一种奢侈。
然而石墨烯电供暖或将成为化解“十面霾伏”的一把利剑。
作为最先进的供暖方式之一，石墨烯电供暖正在成为行业亮点。
北方地区燃煤取暖是造成大气污染的主因，这也引发了国家层面的高度关注。
住建部、国家发改委、财政部和国家能源局联合发布了指导意见，要求加快推进北方采暖地区城镇清洁供暖。
根据指导意见，在京津冀及周边地区“2+26”城市重点推进“煤改气”、“煤改电”及可再生能源供暖工作，减少散煤供暖，加快推进“禁煤区”建设。
其他地区要进一步发展清洁燃煤集中供暖等多种清洁供暖方式，加快替代散烧煤供暖，提高清洁供暖水平。
作为高度关切民生的工程，国家对电供暖政策支持力度空前之大，包括石墨烯电供暖行业，现在真的是遇到了千载难逢的发展机遇。
政策治霾、技术成熟、市场需求三重叠加下，石墨烯电供暖发展空间已经开启，嗅觉敏感的行业也将目光瞄准于此。
石墨烯供暖的蓝海除煤改电地区外，没有集中供暖的广大南方区域以及旧房改造也是一大市场。
据调研，仅长江沿岸每年取暖市场大概在1000亿元左右，这一市场非常大。
据悉，目前美国、日本、韩国的电热膜供暖应用已达到很大比例，而石墨烯电热膜作为高端电热供暖产品，也有很大需求。
我公司承建的于2018年中标，2020年正式通过竣工验收的德州市公安消防支队天衢工业园消防站项目室内采暖正是应用了石墨烯电热膜电地暖这一采暖方式。
通过施工过程中不断的积累施工经验，精益求精，对石墨烯电热膜施工工序进行更加合理的安排，加强施工过程各环节质量管控，提高效率的同时也总结了一套相关工法，希望能为公司在今后类似项目施工提供相关经验，增强公司在石墨烯电热膜电地暖施工市场的竞争力。
2、特点石墨烯具有良好的导电性、导热和导温性以及延展性。
石墨烯电供暖的工作原理是，以电为能源，通过石墨烯膜通电后发射远红外辐射对环境进行加热，从而达到采暖目的，是集节能环保和低碳减排等优点于一体的高科技产品。
石墨烯电热膜工程方案
石墨烯电热膜工程方案一、项目概述石墨烯电热膜是一种新型的发热材料，具有导热性好、薄膜轻薄柔软、表面温度均匀、能耗低、环保无污染等优点。
在现代建筑、汽车、家居、医疗、航空航天等领域有着广泛的应用前景。
本项目拟就石墨烯电热膜在建筑供暖方面的应用进行研究和开发，设计一种全新的电热膜供暖系统，为用户提供更加舒适、节能、环保的供暖解决方案。
二、项目内容1. 石墨烯电热膜的研究与开发：通过相关实验研究，确定石墨烯电热膜的最佳制备工艺，并进一步优化材料的性能，提高产品的质量和稳定性。
2. 电热膜供暖系统的设计：结合建筑结构和材料特性，设计一种适用于各种建筑环境的电热膜供暖系统，确保供暖效果和安全可靠。
3. 电热膜供暖系统的试验和验证：在实际建筑环境中进行电热膜供暖系统的试验，验证其供暖效果、能耗和稳定性，并根据试验结果进行系统的优化和改进。
4. 电热膜供暖系统的推广和应用：将已经经过验证的电热膜供暖系统推广至更多的建筑领域，为用户提供更加舒适、节能、环保的供暖解决方案。
三、技术路线1. 石墨烯电热膜的制备工艺研究：采用化学气相沉积法等先进制备工艺，研究石墨烯电热膜的最佳制备工艺，并优化材料的性能。
2. 电热膜供暖系统的设计与优化：结合建筑结构和材料特性，设计一种适用于各种建筑环境的电热膜供暖系统，并通过数值模拟和实验验证进行系统的优化和改进。
3. 电热膜供暖系统的试验和验证：在实际建筑环境中进行电热膜供暖系统的试验，验证其供暖效果、能耗和稳定性，并根据试验结果进行系统的优化和改进。
4. 电热膜供暖系统的推广和应用：将已经经过验证的电热膜供暖系统推广至更多的建筑领域，并根据用户的反馈进行产品的改进和优化。
四、项目进度安排1. 第一年：进行石墨烯电热膜的制备工艺研究和优化，并进行相关材料性能的测试和分析。
2. 第二年：设计并优化电热膜供暖系统的结构和控制方式，并进行系统的数值模拟和实验验证。
3. 第三年：在实际建筑环境中进行电热膜供暖系统的试验和验证，并根据试验结果进行系统的优化和改进。
电热膜电热垫设计方案
电热膜用作电热地毯设计方案本设计方案依据电热地毯的面层材料是否防水、地毯结构是否为一体式结构以及地毯是否具有其它功能划分为六个类别，并分别给出了相应的设计方案。
设计方案中使用的材料参照相关产品实物与电商资料设定为多个选项，均具有可执行性。
材料与温控器的具体选择主要考虑产品成本、安全性、防水等问题，生产的电热地毯产品可以根据不同的配置与功效形成产品系列并按照不同的产品价位进行销售。
方案一整体式防水面层电热地毯的结构由上至下依次为面层、阻燃布、汉高特电热膜、反射隔热层、底层。
其中，面层的材料为PVC/PET/PU地板革中的一种，PVC地板革为常用材料，地板革按照厚度分为0.8mm、1.5mm等多种类型。
PET地板革与PU革为面层可选用材料。
PVC 与PET面层上可以采用UV油墨印刷各种图案，PU革可以印刷或者冲压各种装饰花纹。
阻燃布为可选材料，当面层为PVC地板革时可以不用，在需要降低成本的情况下也可以不用本材料。
建议选用电热膜专用阻燃无纺布，要求阻燃系数高，不释放有害物质，无异味。
汉高特电热膜要求尺寸比地毯外径小5-10mm ,采用自粘性铝箔或黑色电工胶带粘结到面层、阻燃布或反射隔热层上。
自粘性铝箔为优选方案。
反射隔热层可以为铝箔复合XPE泡棉一体结构，也可以为无纺布铝箔加XPE泡棉的复合结构，要求泡棉厚度6mm ,发泡率70-80%左右。
此外，也可以选用发泡PVC、发泡PU 材料。
底层材料可以选用采用普通布料、点塑无纺布、点塑纺织布、PVC防滑皮革、TPR防滑底层、PU革等。
其中PVC防滑皮革、TPR防滑底层、PU革的防水性能较好，使用于易于发生水泄露的地方。
普通布料、点塑无纺布、点塑纺织布可做阻燃防水处理。
电热地毯采用尼龙防火阻燃封边，使用高强度丝线将包边缝合，采用激光高温冲压熔接工艺连接接头，防止开线与封边脱线。
电热地毯包边也可以采用丙纶、涤纶、锦纶、棉等材料，推荐使用尼龙包边。
电热地毯通过接线卡子将电线连接到电热膜上，然后使用绝缘胶泥做好绝缘，在胶泥上贴上黑色电工胶布。
电热膜施工组织设计
电热膜工程施工组织设计方案目录7.1.工程概况 (12)7.2.编制依据 (12)7.3.施工工期 (12)7.4.施工前准备 (12)7.5.工程质量保证措施 (13)7.6.安全文明施工及环境保护措施 (16)7.7、施工进度计划及保证措施 ........................ 错误!未定义书签。
7.8、项目经理情况 ............................................ 错误!未定义书签。
7.9、重要机具使用计划 .................................... 错误!未定义书签。
7.10、劳动力安排使用计划 .............................. 错误!未定义书签。
7.12.技术方案和措施 (29)7.13.服务承诺及维保方案 (38)7.14.竣工后保修阶段组织设计方案 (38)7.15.施工现场平面布置图 (40)7.1.工程概况工程名称: 秦皇岛市海港区驻操营学区黄土营小学取暖设施及平房扩建工程（1）工程地点: 秦皇岛市海港区驻操营学区黄土营小学建筑层数: 地上1层采暖面积: 260平米采暖系统: 电热地膜采暖系统电热地膜总安装功率: 590.03Kw控制方式: 分户分室7.2.编制依据7.2.1工程招标文献7.2.2工程设计图纸7.2.3《低温辐射电热地膜采暖技术规程》DB23/1207-20237.2.4《电热地膜施工操作规定》公司标准QB-JG-2023-037.3.施工工期工期60天7.4.施工前准备7.4.1施工图通过会审形成最终版本7.4.2施工组织设计已经完毕并通过审批7.4.3重要材料已报验并通过监理验收7.4.4按施工组织设计规定已经配备了相应的人力、工机具及主辅助材料7.4.5主体专业施工现场已经提供了足够的施工作业面7.5.工程质量保证措施7.5.1质量保证专职机构（1）质量保证专职机构及人员组成成立以项目经理为组长, 项目副经理、总工程师为副组长, 各科室领导、施工队长为成员的质量管理领导小组, 领导本工程质量管理。
东北冬季100平电热膜取暖方案
东北冬季100平电热膜取暖方案
一、实施背景：
电热膜地暖在已经成为居民供暖的主要方式之一，2000 年前后进入中国市场，经过十多年的发展，电热膜技术在国内特别是东北地区得到了大力推广，市场份额逐年提高，政府对此项高新技术也给予了极大扶持。
二、实施目的：
政府不用再为供暖价格费神，也减少了供暖财政补贴；电力公司冬季夜间过剩的电力有了出路，平衡了电网电力负荷；开发商节约了土地和锅炉改造更换以及维修维护费用；物业公司避免了收费难题；用户实现了供暖舒适性提高、运行成本可控、增加了房间有效使用面积等等。
三、工作开展：
根据“发展循环经济、实施节能减排”国家战略和“用热商品化、按能耗收费”的供热体制。
以电力为能源，以电热膜为发热体，推动东北100平面积的房屋使用电热膜供暖。
电热毯方案
电热毯方案引言电热毯是一种通过电子加热器件而实现的可调温的床上用品。
它可以在寒冷的季节为人们提供舒适的温暖，提高睡眠质量。
本文将介绍电热毯的工作原理、设计方案和安全注意事项。
工作原理电热毯的主要组成部分是加热电线和温控系统。
加热电线一般使用导热性能较好的金属材料，如铜或铝。
温控系统则用于控制加热电线的温度，以实现用户设定的温度要求。
当电热毯接通电源后，温控系统会监测当前环境温度，并根据用户设定的温度要求调整加热电线的工作电流。
加热电线通过电阻加热效应将电能转化为热能，然后将热能传递给人体，实现加热效果。
设计方案加热电线加热电线是电热毯的关键组件之一。
它需要具备良好的导热性能和耐高温能力。
一般选择铜或铝作为导线材料，这两种材料都具有良好的导电性能和导热性能。
为了实现整个电热毯的加热均匀性，设计中通常采用螺旋式布线方式，将加热电线均匀分布在整个毯子的表面上。
这样可以使加热电线在整个区域内均匀加热，避免出现过热或不加热的情况。
温控系统温控系统用于监测和控制加热电线的温度。
一般采用温控电路和传感器来实现。
温控电路根据用户设定的温度要求，调整加热电线的工作电流，以控制加热电线的温度在设定范围内。
温控电路通常采用微控制器或专用的温度控制芯片，具有较高的精度和稳定性。
传感器用于实时监测加热电线的温度。
常用的传感器有热敏电阻、热电偶和红外线温度传感器等。
这些传感器可以将温度信号转化为电信号，进而由温控电路进行处理。
安全性设计电热毯作为一种家用电器，安全性至关重要。
以下是一些常见的安全性设计方案：1.过热保护：温控系统应具备过热保护功能，当温度超过安全范围时能够自动切断电源，避免火灾和电击风险。
2.绝缘设计：加热电线应采用良好的绝缘材料，以防止电流泄漏和触电风险。
3.均匀加热：设计中应确保加热电线的均匀分布，避免局部过热导致起火的风险。
4.防水设计：电热毯应采用防水设计，以防止液体渗入导致漏电和触电。
5.定时功能：温控系统可以加入定时功能，允许用户设定一个时间段后自动关闭电源，节省能源并避免长时间使用导致的安全风险。
电热膜加热片布线原理与设计指导
设计加热片需要选择合适的发热材料，布线要均匀，不仅满足我们的使用需求，还有一定的观赏性，工程如何画好一个电热膜常规的怎么画？异形的怎么画
对于初学者可以先从规则图形画起，先掌握画图的计算原理和画图技巧。
下面介绍下外形是方形的画法：
1. 外形是四方的比较好画一点，画的时候，先把外形每边减少2到4MM，确保发热区域与外形预留一定的空间（有时发热膜外形太小，最少要预留1MM以上），去掉预留的空间后发热区域的大小为9*82MM。
2. 为了方便大家设计，我们做了一个简单的计算公式，在嘉立创电热膜网站可以直接使用，
红色框为必填项，其中要注意，电阻率填写的数值省略了0.000001，比如304不锈钢的电阻率为7.2×10⁻⁷Ω·m，那么电阻率填写0.72。
3. 电阻和发热区域的大小是一定的，在公式中调节可变参数（材料的电阻率，厚度，假设线的宽度，及发热丝的组数），查看中心线的间距，发热丝的间距，对比线的宽度，三者是否均匀，调整好后，即可布线，布线要按公式中的中心线间距布线。
4. 布完线后尽可能导圆角，再根据实际长度推算线的宽度，如上图，布线实际长度是935MM，线宽则为0.47MM
通常我们实际布线长度，和理论长度是有差别的，通过返推来确定实际线宽！在实际画图中，必须要灵活，做的多了就会知道如何更细微的调整，使图看起来更饱满，和谐，漂亮！
常用发热基材的电阻率与厚度如下：。
