教科版九年级物理上册 等效电路图练习
教科版九年级全一册物理习题课件第五章5.3等效电路
夯实基础逐点练
4．将10 Ω和20 Ω的两个电阻串联，总电阻是___3_0___Ω。 若通过它们的电流是0.3 A，则两电阻两端的总电压是 _____9___V。
夯实基础逐点练
5．如图所示，电阻并联相当于增加了导体的_横__截__面__积__， 所以并联后的等效电阻要比每一个并联电阻都__小__。
探究培优拓展练
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情 况下，求滑动变阻器R2的阻值取值范围。 解：闭合开关S1、S2和S3，电阻R3被短接，电阻R1 与滑动变阻器R2并联，根据并联电路电压规律， 各支路两端电压均等于电源电压，U<15 V，故电 压表安全。
探究培优拓展练
为保护电流表安全，I 最大＝0.6 A，I1＝RU1＝280VΩ＝0.4 A， I2 最大＝I 最大－I1＝0.6 A－0.4 A＝0.2 A， R2 最小＝I2U最大＝08.2VA＝40 Ω， 滑动变阻器 R2 的阻值取值范围为 40～100 Ω。
整合方法提升练
滑动变阻器R2两端的电压U2减小，因I-U1图线成线性 变化，则I-U2图线也是成线性变化的；在坐标系中描 出(0 V，0.9 A)、(12 V，0.3 A)两个点，用直线连接 即可，则滑片从最右端滑 到最左端过程中A与V2示 数的I-U关系图像如图所示。
探究培优拓展练
14．如图所示的电路中，电阻R1标有“6 Ω 1 A”字样， R2标有“3 Ω 1.2 A”字样，电流表A1、A2的量程均 为0～3 A，电压表量程为0～15 V，在a、b间接入电 压可调的直流电源。闭合开关S后， 为保证R1、R2均不损坏，则允许 加的电源电压和通过电流表A1的 电流不得超过多少？
夯实基础逐点练
10．【2020•安徽】在如图所示的电路中，电源电压保持 不变，闭合开关S后，将滑动变阻器的滑片P自左向右 滑动，则( C )
(完整版)等效电路图练习题.doc
等效电路训练题1画出等效电路图2画出等效电路图3当闭合开关 S0、 S1，断开开关 S2时当闭合开关 S2，断开开关 S0、 S1时4当 S1、、S2均闭合且滑片 P 滑到 a 端时当 S1、 S2均断开且滑片 P 在 a 端时5当闭合开关 S1，断开开关 S2和 S3，当闭合开关 S1、 S2，断开 S3时当闭合开关 S3，断开 S1、 S2时6、1、S2闭合，滑动变阻器的滑片P 在 a 端时当 S1、 S2都断开，滑片P在b端时7、合开关S3，滑动变阻器的滑片P 在最左端时A2S AR2 RL1 V P L 3VV R1 S A3 R1 2L R3A1R2V21S R4图 12S A2 S S2V1A S2baR1图 39A1图 23只断开开关 S1，滑片P移至最右端时只闭合开关 S1，滑片P在最右端时8 滑动变阻器的滑片 P 置于中点 M，且只闭合开关 S1时；动变阻器的滑片 P 置于 B 端，断开开关 S1，闭合开关 S2时；滑动变阻器的滑片 P 置于 A 端，闭合开关 S1和开关 S2时9 滑动变阻器的滑片P 在 B 端，只闭合 S2时滑片 P 在 B 端，开关都断开时当滑片在 A 端，只闭合 S1时10 所示，电源电压不变，滑动变阻器的滑片 P在中点 c 和端点 b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片 P 在中点 c 和端点 b 时，电路中电流之比；（2）R0与 R ab的比值。
11 所示，电源电压不变，电灯 L 的电阻不变。
开关 S 闭合时，滑动变阻器的滑片 P 在中点 a bc 和端点 b 时，电压表的示数之比为 3：4。
c求：（1）滑动变阻器的滑片 P 在中点 c 和端点 b 时，电路中电流之比（ 2）. 电灯 L 的电图 25阻与滑动变阻器 ab 间的总电阻的比值等于多少？12 如图 17 所示电路，电源电压保持不变。
当开关 S 闭合与断开时电压表 V1的示数之比为 3：2，电压表 V2的示数之比为 9：10。
等效电路图练习题精选
A 1 图25等效电路训练题1画出等效电路图 2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时 5当闭合开关S 1，断开开关S 2和S 3， 当闭合开关S 1、S 2，断开S 3时 当闭合开关S 3，断开S 1 、S 2时6、1、S 2闭合，滑动变阻器的滑片P 在a 端时 当S 1、S 2都断开，滑片P 在b 端时7、合开关3S ，滑动变阻器的滑片P 在最左端时 只断开开关1S ，滑片P 移至最右端时 只闭合开关1S ，滑片P 在最右端时8滑动变阻器的滑片P 置于中点M ，且只闭合开关S 1时；动变阻器的滑片P 置于B 端，断开开关S 1，闭合开关S 2时；滑动变阻器的滑片P 置于A 端，闭合开关S 1和开关S 2时 9滑动变阻器的滑片P 在B 端，只闭合S 2时滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比；（2）R 0与R ab 的比值。
11所示， 电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？12如图17所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。
已知电阻R 2=4 。
求：电阻R 1和电阻R 3的阻值。
13、19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1两端的电压1.2V 。
九年级物理上册第五章3等效电路练习新版教科版
3.等效电路知识点 1 串联电路的等效电阻1．引入“总电阻”概念时运用的科学方法是________(选填“等效替代”或“控制变量”)法。
阻值为10 Ω和40 Ω的两个电阻串联在电路中，其总电阻为________Ω。
2．如图5－3－1所示，电阻串联相当于增加了导体的________，所以串联后的等效电阻要比每一个串联电阻都________。
图5－3－13．电阻R1与一个40 Ω的电阻R2串联后，它们的总电阻是100 Ω，则电阻R1的阻值是________Ω。
如果在它们两端接上20 V的电压，则通过电阻R1的电流是________A。
4．将10 Ω和20 Ω两个电阻串联，总电阻是________Ω。
若通过它们的电流是0.3 A，则两电阻两端的总电压是________V。
5．如图5－3－2所示，A和B分别是两个阻值不同的电阻R A和R B的电流和电压关系图线，请判断两个电阻的大小：R A＝______Ω，R B＝________Ω；若两个电阻串联，串联后总电阻R＝________Ω。
图5－3－2知识点 2 并联电路的等效电阻6. 下面四组电阻分别并联后总电阻最小的一组是( )A．R1＝10 ΩR2＝100 ΩB．R1＝4 ΩR2＝40 ΩC．R1＝20 ΩR2＝30 ΩD．R1＝12 ΩR2＝60 Ω7．一个1 Ω的电阻与一个100 Ω的电阻并联后，其总电阻( )A．小于1 ΩB．介于1 Ω与100 Ω之间C．等于101 ΩD．大于101 Ω8．把R1与R2并联后接在电源上，当R1减小时，其总电阻( )A．一定减小 B．一定增大C．可能会增大 D．可能会减小9．我们可以用一个简单电路代替复杂的电路，使问题得到简化，这个简单电路就是复杂电路的________电路；在简化电路的过程中，电流表等效为________，电压表等效为。

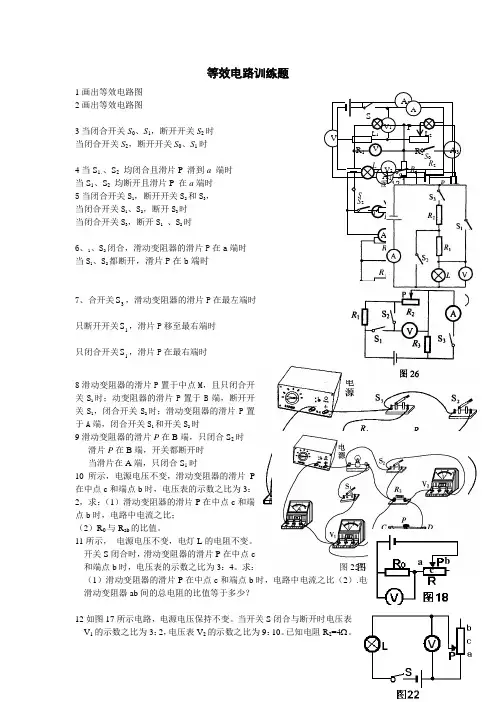

教科版物理九年级上册5.3《等效电路》练习题题
A 1 A 3VA 2R 1R 2 R 3 图25 等效电路训练题1画出等效电路图 2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时 5当闭合开关S 1，断开开关S 2和S 3， 当闭合开关S 1、S 2，断开S 3时 当闭合开关S 3，断开S 1 、S 2时6、1、S 2闭合，滑动变阻器的滑片P 在a 端时 当S 1、S 2都断开，滑片P 在b 端时7、合开关3S ，滑动变阻器的滑片P 在最左端时 只断开开关1S ，滑片P 移至最右端时 只闭合开关1S ，滑片P 在最右端时8滑动变阻器的滑片P 置于中点M ，且只闭合开关S 1时；动变阻器的滑片P 置于B 端，断开开关S 1，闭合开关S 2时；滑动变阻器的滑片P 置于A 端，闭合开关S 1和开关S 2时9滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。
11所示， 电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点c和端点b 时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？12如图17所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。
已知电阻R 2=4 。
V 2 V 1AR 1 R 2PS图12S V A L 1 L 2 S 0S 1 S 2R 3R 4图39a VA 1A 2S 1 S 2R 2R 1Lbac b。
等效电路图练习题
等效电路训练题1画出等效电路图2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时图12图395当闭合开关S1，断开开关S2和S3，当闭合开关S1、S2，断开S3时当闭合开关S3，断开S1、S2时6、1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时S，滑动变阻器的滑片P在最左端时7、合开关3S，滑片P移至最右端时只断开开关1S，滑片P在最右端时只闭合开关1图258滑动变阻器的滑片P 置于中点M ，且只闭合开关S 1时；动变阻器的滑片P 置于B 端，断开开关S 1，闭合开关S 2时；滑动变阻器的滑片P 置于A 端，闭合开关S 1和开关S 2时9滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时 10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。
ac b11所示， 电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？12如图17所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。
已知电阻R 2=4Ω。
求：电阻R 1和电阻R 3的阻值。
13、19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1两端的电压1.2V 。
等效电路图练习题精选.docx
1画出等效电路图2画出等效电路图3 当闭合开关S0、S1，断开开关S2时当闭合开关 S2，断开开关 S0、 S1时4 当 S1、、 S2均闭合且滑片 P 滑到a端时当S1、 S2均断开且滑片 P 在a端时5 当闭合开关 S1，断开开关 S2和 S3，当闭合开关 S1、 S2，断开 S3时当闭合开关 S3，断开 S1、 S2时等效电路训练题A2R2R3VR1A3A1ASV1PR1R2V2图 12L1L2VS0R3R4S S1S2A图 39L R2S1V A2S2a R b1A1图 236、1、 S2闭合，滑动变阻器的滑片P 在a 端时当 S1、 S2都断开，滑片P在b端时7、合开关S3，滑动变阻器的滑片P 在最左端时只断开开关 S1，滑片P移至最右端时只闭合开关 S1，滑片P在最右端时8 滑动变阻器的滑片 P 置于中点 M，且只闭合开关 S1时；动变阻器的滑片 P 置于 B 端，断开开关 S1，闭合开关 S2时；滑动变阻器的滑片 P 置于 A 端，闭合开关 S1和开关 S2时9 滑动变阻器的滑片P 在B端，只闭合S2时滑片 P在B端，开关都断开时当滑片在 A 端，只闭合S1时图 2510 所示，电源电压不变，滑动变阻器的滑片 P 在中点 c 和端点 b 时，电压表的示数之比为 3：2，求：（ 1）滑动变阻器的滑片 P 在中点 c 和端点 b 时，电路中电流之比；（2） R0与 R ab的比值。
a bc11 所示，电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点 c 和端点 b 时，电压表的示数之比为 3： 4。
求：（ 1）滑动变阻器的滑片P 在中点 c 和端点 b 时，电路中电流之比（2） . 电灯 L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？12 如图 17 所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V1的示数之比为3：2，电压表V2的示数之比为9： 10。
(完整版)等效电路图练习题
A 1 A 3VA 2R 1R 2 R 3图25 等效电路训练题1画出等效电路图 2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时 5当闭合开关S 1，断开开关S 2和S 3， 当闭合开关S 1、S 2，断开S 3时 当闭合开关S 3，断开S 1 、S 2时6、1、S 2闭合，滑动变阻器的滑片P 在a 端时 当S 1、S 2都断开，滑片P 在b 端时7、合开关3S ，滑动变阻器的滑片P 在最左端时 只断开开关1S ，滑片P 移至最右端时 只闭合开关1S ，滑片P 在最右端时8滑动变阻器的滑片P 置于中点M ，且只闭合开关S 1时；动变阻器的滑片P 置于B 端，断开开关S 1，闭合开关S 2时；滑动变阻器的滑片P 置于A 端，闭合开关S 1和开关S 2时 9滑动变阻器的滑片P 在B 端，只闭合S 2时滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。
11所示， 电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？ 12如图17所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。
已知电阻R 2=4 。
求：电阻R 1和电阻R 3的阻值。
13、19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
物理九年级上册第十五章作图之电路图+等效电路图
• 2．给你一个电源，两个灯泡，两个开关，若干导线，要求：只闭 合S1，两灯都亮，只闭合S2，两灯都不亮，S1 S2都闭合，只有L1亮， 请你画出符合要求的电路图。
பைடு நூலகம்
3.小明利用3盏灯、2个开关、电源和若干导线，设计了一个电路。此电路同时满 足以下条件：
①只闭合S1,只有L3工作②只闭合S2,只有L1工作；
S
L2
S1
L1
S2
空白演示
在此输入您的封面副标题
画出等效电路图： 1.只闭合S2 2.同时闭合s1、s3 3.同时闭合s1、s2
1.只闭合s1 2.只闭合s2 3.同时闭合s1、s3
画出等效电路图： 1.只闭合S2 2.同时闭合s1、s3 3.同时闭合s1、s2
• 1．给你一个电源，两个灯泡，两个开关，若干导线，要求： 只闭合S1，只有L1亮，只闭合S2，两灯都不亮，S1 S2都闭 合，两灯都亮，请你画出符合要求的电路图。
③同时闭合S1 、S2，L1 、L2 、L3同时工作，若其中一盏灯不工作，其余两盏依 然工作；
④同时断开S1 、S2，L1 、L2 、L3同时工作，若其中一盏灯不工作，其余两盏都 不工作。
请你在上面的框中画出相应的电路。
有人将你从高处推下的时候恰恰是你展翅高飞的最佳时机。 敢于质疑自己认为不相信的事情，并追究其中的道理。 吃了就一定要拉，人一定要学会随缘放下，否则就会便秘。要克服对死亡的恐惧，你必须要接受世上所有的人都会死去的观念。 你今天必须做别人不愿做的事，好让你明天可以拥有别人不能拥有的东西。 承认自己的伟大，就是认同自己的愚疑。 未经一番寒彻骨，哪得梅花扑鼻香。 恋爱不是慈善事业，不能随便施舍的。感情是没有公式，没有原则，没有道理可循的。可是人们至死都还在执著与追求。 美的事物在人心中唤起的那种感觉，是类似我们当着亲爱的人的面前时，洋溢于我们心中的喜悦。——车尔尼雪夫斯基 见义不为，无勇也。——《论语·为政》 你既认准这条路，又何必在意要走多久。 如果你相信自己，你可以做任何事。 其身正，不令而行；其身不正，虽令不从。——《论语·子路》
物理九年级上教科版5-3等效电路练习3
感谢您的阅读，祝您生活愉快。
5.3等效电阻（三）
当堂检测
1．将R1=15Ω和R2=10Ω两个电阻串联起来后，接在电压为10V的电源两端，试求出4图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。
求：电阻Rx的阻值。
3．如图所示，第一次当开关S1、S2、S3都闭合时，电流表示数为2.5A；第二次S1断开，S2、S3闭合时，电流表示数为1A；第三次当S1闭合S2、S3断开时，电压表示数为10V，电流表示数比第一次改变了2A，若电源电压不变，求：电阻R1和R2的值。
4.如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？（2）如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？
2019_2020学年九年级物理上册5.3等效电路精选练习(含解析)(新版)教科版
第3节等效电路一、夯实基础1.（2019 新疆）如图所示,开关闭合后．当滑动变阻器滑片向某一方向滑动时,观察到灯泡变暗,该过程中（）A. 电流表示数变大,电压表示数变小B. 电流表示数变大,电压表示数变大C. 电流表示数变小,电压表示数变小D. 电流表示数变小,电压表示数变大【答案】D【解析】由电路图可知,灯泡与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流,当滑动变阻器滑片向某一方向滑动时,灯泡变暗,则灯泡的实际功率变小,因串联电路中各处的电流相等,由P= I2R可知,电路中的电流变小,即电流表的示数变小,故AB错误；由U=IR可知,灯泡两端的电压变小,因串联电路中总电压等于各分电压之和,所以,滑动变阻器两端的电压变大,即电压表的示数变大,故C错误、D正确。
的示数变大。
2.（2019 湖南邵阳市）一盏调光台灯,其原理如图所示,闭合S,将滑片从左向右移动,电流表的示数和灯L 两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大【答案】C【解析】由电路图可知,灯泡L与滑动变阻器R串联,电流表测电路中的电流,将滑片从左向右移动时,接入电路中的电阻变大,电路的总电阻变大,由I可知,电路中的电流变小,即电流表的示数变小,故AB错误；变阻器接入电路中的电阻变大,由串联电路的分压特点可知,滑动变阻器两端的电压变大,灯泡两端的电压变小,故C正确、D错误。
3.(2019 贵州毕节市)已知R2＜R1,将图中的四种不同接法,接到同一电源两极间,则电路中电流最大的是（ ）A ．B ．C ．D ．【答案】：D 【解析】：因串联电路中总电阻等于各分电阻之和,并联电路中总电阻的倒数等于各分电阻倒数之和, 所以,两电阻串联时总电阻最大,两电阻并联时总电阻最小,由I ＝可知,两电阻并联时,电路中的电流最大。
4.(2019 常德市)定值电阻R 1、R 2组成的电路如右图所示,已知R 1＞R 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
义务教育基础课程初中教学资料等效电路训练题1画出等效电路图2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时图12图395当闭合开关S1，断开开关S2和S3，当闭合开关S1、S2，断开S3时当闭合开关S3，断开S1、S2时6、1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时S7、合开关，滑动变阻器的滑片P在最左端时3S只断开开关，滑片P移至最右端时1S只闭合开关，滑片P在最右端时18滑动变阻器的滑片P置于中点M，且只闭合开关S1时；动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时；滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时图259滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。
11所示， 电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？ acb12如图17所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。
已知电阻R 2=4Ω。
求：电阻R 1和电阻R 3的阻值。
13、19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1两端的电压1.2V 。
已知U 1：U 1′= 4：7，U 2：U 2′= 2：1，R 2=12Ω 。
（1）求R 1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S 1、S 2、S 3，通过计算说明电流表能否使用0-3A 这一量程进行测量。
图17图1914、20所示的电路中，电源两端电压保持不变。
只闭合开关S 1，将滑片P 移至滑动变阻器R 2的中点时，电压表V 1的示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为I 1。
闭合开关S 1、S 2，将滑片P 移至滑动变阻器R 2的A 端时，电压表V 1的示数为U 1'，电压表V 2的示数为U 2'，电流表A 的示数为I 2。
只闭合开关S 1，将滑片P 移至滑动变阻器R 2的B 端时，电流表A 的示数为I 3。
已知滑动变阻器最大电阻值为10Ω，U 1＝U 1'，U 2＝U 2'，I 3＝0.4A 。
2321求：⑴电阻R 1、R 3； ⑵电流I 2。
15、示，当滑动变阻器R 的滑片P 由某一位置滑到另一个位置时，电压表的示数之比为1：2,并且滑动变阻器前后两次消耗的功率之比为25：1。
求：1）两次电路中电流之比 2）滑动变阻器前后两次的电阻之比 3）R 0与滑动变阻器第一次接入电路的电阻之比 图208．如图，R0为5欧，当滑片P由某一位置滑到另一位置内，伏特表示数由4伏变为8伏，且P在某一位○1○2置时R0的电功率与另一位置时R0的电功率比值为25∶1，求：电源电压？P在两个位置时滑动变阻器接入电路中的电阻？9．如图所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R的大小。
10．如图所示，电路两端的电压保持不变。
L 是标有“６Ｖ３Ｗ”的灯泡，它的电阻不随温度变化。
滑动变阻器的滑片位于某一位置时，电压表的示数为Ｕ1，滑动变阻器消耗的电功率为Ｐ1；移动滑片到另一位置时，电压表的示数为Ｕ2，滑动变阻器消耗的功率为Ｐ2。
要使Ｕ2＝２Ｕ1，Ｐ2＝Ｐ1滑动变阻器的总电阻至少是多少欧？ 11．电路如图所示，电路两端的总电压保持不变。
当只闭合开关S 1且滑片P 在滑动变阻器的中点时，电阻R 1消耗的电功率为P 1，电压表示数为U 1；当只闭合S 2且滑片P 在滑动变阻器的a 端时，电阻R 2消耗的电功率为P 2，电压表示数为U 2，滑动变阻器消耗的电功率为16W 。
已知P 1：P 2=9：5，U 1：U 2=3：4。
求：（1）电阻R 1与滑动变阻器最大阻值之比；（2）当只闭合S 1且滑片P 在滑动变阻器的中点时，电阻R 1消耗的电功率。
12．光敏电阻是一种薄膜电子器件，当没有光照射到电阻上时，光敏电阻在电路中相当于断路，当光的照射达到一定强度时，光敏电阻可以在电路中正常工作，并且对应的光敏电阻的阻值随着光源强度的增加而变小下表是某种光敏电阻的阻值与照度(单位是勒克斯)的关系。
取三个完全相同的这种光敏电阻R 1、R 2、R 3组成如图所示的电路。
灯L 1标有“4v 4w”的字样，当以第一组照度照射R 3，同时以第二组强度照射R 1时，灯L l刚好正常发光；当以第一组照度同时照射R 1、R 3时，灯L 1的实际功率为它额定功率的16/25；求：(1)电源电压；(2)当以第一组照度照射R 3，同时以第四组照度照射R 2时，电流表的示数1A ，灯L 2刚好正常发光，计算灯L 2的额定功率第一组 第二组 第三组 第四组 照度／勒克斯 1×10-4 2×10-4 3×10-4 4×10-4光敏电阻的阻值／欧RR/2 R/3R/4213．如图19所示电路，电源电压保持不变．灯L 上标有“6V 3W ”字样，它的电阻不随温度变化。
闭合开关S 后，当滑动变阻器的滑片P 滑到某一位置M 时，电压表的示数为U 1，滑动变阻器的功率为P 2，灯L 与电阻R 1的电功率之比为1∶2；当滑动变阻器的滑片P 滑到另一位置N 时，电压表的示数为U 1’，滑动变阻器的功率为P 2’，且U 1=2U 1’、。
求： ‘＝22P 21P （1）灯的电阻； （2）R 1的阻值；（3）滑动变阻器滑片P 在M 、N 之间滑动时滑动变阻器的阻值变化范围。
14．在图39所示电路中，灯L 1的电阻R 1是灯L 2电阻R 2的（不考虑灯丝电阻随温度 21的变化），电源电压为10V 且保持不变．当闭合开关S 0、S 1，断开开关S 2时，灯L 1正常 发光，电阻R 3消耗的电功率为2W ，电压表示数为U 1；当闭合开关S 2，断开开关S 0、S 1 时，电阻R 4消耗的电功率为0.25W ，电压表示数为U 1．求： 21（1）电流表前后两次电流之比； （2）灯L 1的额定电功率； （3）电阻R 4的阻值．15．图所示电路中，电源电压一定。
闭合开关，当滑动变阻器的滑片P 在中点C 时，电压表V 1的示数为16V ，电压表V 2的示数为U 2，变阻器消耗的功率为16W ；当滑动变阻器的滑片P 滑到B 端时，电压表V 2的示数为U 2'，变阻器消耗的功率为18W ；若U 2 :U 2'= 4:5，求：⑴电阻R 1、R 2之比；⑵滑片P 在中点C 时电流表的示数。
图3916. 如图23所示的电路电源电压一定。
C 为滑动变阻器R 3的中点。
闭合开关S ，滑片P 从A 端滑到B 端，共测得三组电压表的示数。
实验完毕后，发现漏记了一个数据。
请你根据表中的记录，计算出这个漏记的数据。
（要求画图）17．如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W ”字样。
只断开开关S 1 时，电压表的示数为U ；只闭合S 1时，电流表的示数为I ；开关全断开时，电压表的示 数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。
已知U ∶U '＝7∶5，I ∶I '＝2∶ 1。
不考虑灯丝电阻R L 的变化。
求：定值电阻R 2的电阻值和电路消耗的最大功率。
18．如图30所示电路电源两端电压恒定，定值电阻R l =15Ω，忽略灯丝电阻值R L 随温度的变化。
只断开开关S 3时，灯泡L 正常发光，此时电流表的示数为I ；只闭合开关S 2时，电压表示数为U 1，电流表的示数为1'=0.4A ：只断开开关S l ，并把电阻箱R 2接入电路的电阻值调整为原来的一半时，电压表的示数为U 2，电流表的示数为I''若U 1：U 2=7：10，I ：I”=2：l 。
求：灯泡L 的额定功率P L 和上述只断开开关S l 时电阻箱R 2两端的电压U'2。
19．如图所示电路，电源电压不变，R1=30Ω。
开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为3∶8；R2消耗的最大功率和最小功率之比为4∶1；R3的最小功率为0.9W。
求：⑴电阻R2的值；⑵电流表的最大示数。
34．育兴学校科技小组的同学们制作了一个多档位电热器模型。
为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入电路中，其电路图如图18所示。
电源两端电压不变，R1=10Ω。
开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为1∶6；R2消耗的最大功率和最小功率之比为4∶1；R3的最小功率为0.8W。
求：⑴电阻R2的值；⑵电源两端的电压；（3）这个电热器可能有多少个档位，分别是多少瓦。
1144．如图21所示电路，设电源电压不变，灯丝电阻不随温度变化。
当开关S 1、S 2断开时， 电压表V 1、V 2示数之比为2∶1，R 3消耗电功率为0.24W ；当开关S 1、S 2闭合时，灯正 常发光，R 3消耗电功率为24W ，电流表的示数为2.9A 。
求：⑴电阻R 2、R 3之比；⑵电源电压。
