微波的特性研究
微波的特性及应用
微波的特性及应用微波是一种电磁波，具有一些独特的特性和广泛的应用。
微波波长范围从1mm 到1m，相应的频率范围从300GHz到300MHz。
微波具有以下特性：1. 高频率和短波长：相比于无线电波和红外线，微波的频率更高，波长更短。
这使得微波具有穿透性和方向性。
2. 低能量和非电离辐射：微波的能量较低，不足以给物质带来明显的电离效应。
因此，微波可以用于无害的传输和检测。
3. 反射和折射：微波在与物体、界面或介质接触时会发生反射和折射。
这些现象使得微波在雷达、通信和无线电技术中得以应用。
4. 相位、频率稳定性和窄带宽：微波信号通常具有非常准确的相位和频率稳定性，并且可以实现窄带宽的传输。
这使得微波用于高精度测量、信号传输和通信系统。
5. 穿透能力和吸收特性：微波在透明材料中的传播丧失很小，因此可以穿透封闭的容器、塑料、绝缘材料等。
但是在一些物质中（如水、食物等）微波会被吸收，产生热量。
基于这一特性，微波被应用于加热和烹饪。
微波广泛应用于以下领域：1. 通信技术：微波天线和微波电路被用于卫星通信、移动通信、无线网络和雷达系统中。
微波通信具有高带宽、远距离传输的特点，被广泛用于长距离通信和数据传输。
2. 雷达技术：雷达系统利用微波的反射特性来检测、追踪和测量目标。
雷达广泛应用于军事、气象、航空、导航、探测和监测领域。
微波雷达可以提供高精度测距、速度和方位信息。
3. 医疗应用：微波被应用于医疗领域，如医学诊断和治疗。
微波成像技术可以用于乳腺癌、皮肤病和脑部疾病等的检测。
微波的加热效果可以用于治疗肿瘤和疾病。
4. 加热和烹饪：微波加热已成为现代生活中常见的一种方式。
微波炉利用微波的吸收特性，通过激活水分子的振动来迅速加热食物。
这种加热方式快速、节能，并能保持食物的营养成分。
5. 太阳能利用：太阳能微波发电技术利用微波的穿透能力，将太阳能转换为电能。
微波将太阳能转化为微波能，然后通过微波天线传输到地面，再转换为电能。
微波辐射的特性及应用探究
微波辐射的特性及应用探究微波是一种电磁波，波长在1毫米到1米之间，频率在300兆赫范围。
微波辐射源有许多种，主要包括微波炉、雷达等。
微波辐射的特性微波辐射的特性主要包括穿透性、反射性、折射性和散射性。
穿透性微波辐射在不同介质中的穿透性各有不同。
在金属中，微波辐射的穿透性非常低，几乎为零。
在泥土中，微波辐射的穿透性较强，能够穿透几厘米厚的泥土或水。
而在大气中，微波辐射也能够穿透一段距离，但受到气态水的吸收效应，平均只能够穿透100米左右的距离。
反射性微波辐射在接触到具有一定导电性或磁性的材料时会发生反射。
在金属中，由于电子的高导电性，微波辐射一旦入射，便会被反射回去，不会穿透金属。
而在其他物体表面，比如建筑物外墙、车辆表面等，微波辐射对材料的表面进行反射反而更加强烈。
折射性微波辐射能够发生折射现象。
在介质之间存在折射率差异时，微波辐射便会发生折射。
这一特性在雷达技术中应用非常广泛。
雷达能够通过发射微波辐射，将其在不同介质中反射和折射，从而获得目标物体的位置和距离等相关信息。
散射性微波辐射会在物体表面发生散射，这一特性被应用于雷达技术和微波通信技术中。
雷达通过散射信号来检测物体的位置和形状，而微波通信则是通过散射搭建通信信道。
微波辐射的应用微波辐射在生产生活中的应用非常广泛。
下面介绍一些典型的应用场景。
微波炉微波炉就是通过发射微波辐射，使得食物分子内部的摩擦产生热量，从而实现加热的效果。
微波炉的出现极大的方便了人们的生活，使得食物的加热变得更加简单和快捷。
雷达雷达是一种利用微波辐射探测目标的技术。
雷达首先发射微波辐射，然后根据微波辐射通过反射、折射和散射的过程，来判断目标物的位置和形状，从而达到探测的效果。
微波通信微波辐射在通信领域也有着广泛的应用。
在5G通信中，微波通信技术已经被广泛采用。
5G通信技。
微波辐射的特性研究及应用
微波辐射的特性研究及应用一、微波辐射的定义和特性微波辐射是指频率在300MHz到300GHz之间、波长在1mm至1m之间的电磁辐射。
在物理上，微波的特性表现为其与物质的相互作用。
当微波辐射与物质相互作用时，它们将被吸收、散射、反射或透射。
这种相互作用的结果取决于微波辐射和物质之间的相对导电率、相对磁导率、组分、密度、温度、化学成分和结构等因素。
二、微波辐射的应用1. 无线通讯微波辐射被广泛应用于无线通讯领域。
它常用于发射器和接收器之间的信号传输，以及手机、卫星通信、雷达和导航系统等设备中。
2. 医学成像在医学成像领域，微波辐射被用于肿瘤和浸润性病变等疾病的检测。
微波辐射能够穿透人体并被组织吸收，从而产生对应的信号。
这些信号可以被电子设备捕捉，并转化为图像。
3. 食品加热微波辐射的另一个应用领域是食品加热。
微波辐射的特殊频率和功率可以使食物中的水分子振动，从而产生热量。
这种加热方法比传统的烤箱或火炉更加高效和快捷。
4. 材料加工在工业生产领域，微波辐射可以被用于材料加工。
它可以被用于快速干燥、熔化和合成各种材料。
三、微波辐射的研究1. 模拟计算模拟计算是一种广泛应用于微波辐射研究的工具。
它可以用于分析和预测微波辐射与物质相互作用的结果。
模拟计算可以优化微波加热过程，并提高加热过程的效率。
2. 微波成像微波成像是一种非侵入式的检测方法，可以用于检测物体内部的信息。
与传统的成像方法（如CT和MRI）相比，微波成像具有成本低、易于使用等特点。
3. 纳米微波技术纳米微波技术是一种新兴的技术，可以用于制备纳米材料和纳米结构。
它利用微波辐射与物质相互作用的特性，调控材料的组成和结构，从而制造出具有特殊物理化学性质的材料。
四、微波辐射的优点与挑战微波辐射具有许多优点，可以广泛应用于工业、医疗和通讯等领域。
其大多数应用都能提高效率和节省时间，同时还具有低成本、低能耗等优点。
然而，微波辐射仍然面临着一些挑战，例如波动部分的介入深度不足、信号干扰等问题。
微波具有以下特性
微波化工干燥设备资料一、微波的特性：1、直线性：与可见光相似直线传播。
2、反射性：遇到导体如金属物体就反射，象镜子反射光波一样，金属不吸收微波。
3、吸收性：易被极性分子（介质体如水）吸收而转变成热能。
4、穿透性：微波不会被非极性分子（绝缘体如陶瓷、聚丙烯等）吸收，不会发热但可以穿透这些物体。
二、微波在化工行业的应用：1 微波在化工业的研究是一门新兴的前沿交叉学科。
微波在化工产品中的应用，不仅能大大节省能源，且可将一些产品的几道工序在微波设备中一次完成。
许多有机化合物不能直接明显地吸收微波，但可利用某种强烈吸收微波的“敏化剂”把微波能传给这些物质而诱发化学反应，微波通过催化剂或其载体发挥诱导作用，即消耗掉的微波能用在诱导催化反应的发生上，此称为微波诱导催化反应。
微波马弗炉里可用熔融和灰化样品，并在样品容器周围放一些具有很高吸收微波的tgsin材料(常用sic)，这些材料可100%的吸收微波，从而在很短的时间内将温度升高（2min内可达到1000℃的高温）；与普通马弗炉相比，用微波马弗炉的熔融和灰化升温更快，而且耗能较少，使用才在放入和取出样品时还可避免热辐射。
2 微波化工干燥设备主要应用对象有：玻璃纤维、化工原料、淀粉草酸钴、纤维素（如羟乙基纤维素、羧甲基纤维素等）、甘露醇、氢氧化镍、钴酸锂、石墨、炭刷、碳化硅、二水氯化钙、氯化钙、活性碳、氧氯化锆、氧化锆、氢氧化锆、氢氧化铝、氧化铝、三氧化二铝、碳酸锆、正硫酸锆、碳酸锆铵、硅酸锆、碳酸锆钾、油性油墨催干剂、水性油墨交联抗水剂、可膨胀石墨、各种树脂、各种陶瓷氧化锆、纳米氧化铁、正温度系数（PTC）热敏材料陶瓷元器件及蜂窝式PTC元器件等各种化工材料。
三、微波的优点：微波加热与传统的加热方法相比有很大的区别，传统加热方法是依靠热源，通过辐射、传导、对流等途径，首先使物体的表面加热，然后经热传导，使内部的温度由表及里逐步升高。
大多数物体内的热量传递速度很慢，如橡胶材料，因此达到物体整体加热需很长时间。
微波综合特性研究实验报告
微波综合特性研究实验报告摘要：本实验以微波分块器为研究对象，结合实验数据对其综合特性进行研究和分析。
通过对微波分块器的不同参数和频率的测试以及数据处理，得到了一组完整的综合特性曲线，展现了微波分块器的抗干扰性、运行稳定性和适应性。
该实验结果表明，微波分块器具有较好的综合性能和实用价值。
关键词：微波分块器，综合特性，抗干扰性，运行稳定性，适应性引言：微波信号的传输和处理是高频电路技术的重要研究领域。
微波分块器作为微波器件中的一种重要组成部分，被广泛应用于微波系统、雷达、通信等领域。
为了评估微波分块器的工作效果，需要对其综合特性进行研究和分析。
本实验通过对微波分块器的性能测试和数据处理，探究了微波分块器的综合特性，为其在实际应用中提供了参考依据。
实验部分：1. 实验装置和测试原理实验采用的微波分块器测试装置主要包括信号发生器、功率计、频谱分析仪和示波器等仪器。
所使用的信噪比高的微波分块器品牌采用的是T型结构，能够将微波信号按照一定的比例分配到其不同的输出端口上，具有较好的性能。
2. 实验步骤和数据处理（1）测量微波分块器不同端口的输入输出功率，并计算分块器的转换损耗；（2）测量不同频率下微波分块器的透过系数、反射系数和隔离系数；（3）测试微波分块器在不同输入功率下的输出稳定性，并记录数据；（4）根据实验数据绘制微波分块器各个参数的综合特性曲线，并进行分析和讨论。
结果和讨论：通过实验数据处理和分析，得到了微波分块器的透过系数、反射系数和隔离系数随频率、输入功率等不同参数的变化曲线。
同时，根据实验观测结果，可以看出微波分块器具有较好的抗干扰性和适应性，可以在一些噪声较大的环境中正常运行。
此外，通过计算和对比微波分块器的转换损耗和输出功率稳定性，可以得出该微波分块器的运行稳定性较好，基本能够满足大多数应用场合的需要，同时具有较高的实用价值。
结论：微波分块器综合特性的研究对于评估其功能和适应性具有重要意义。

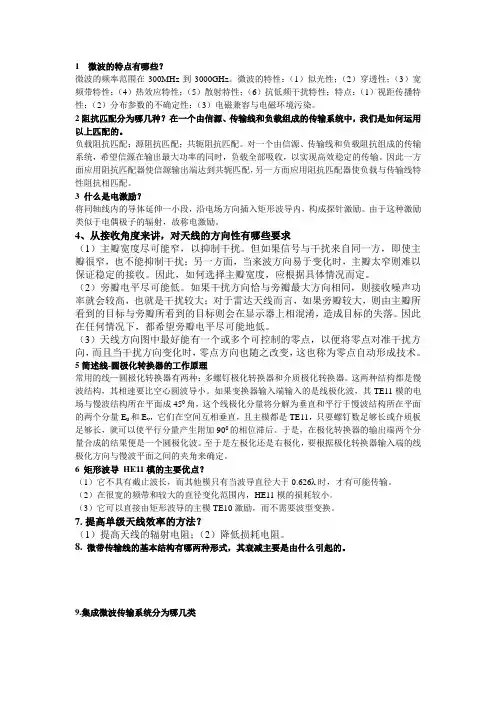

1 微波的特点有哪些
1 微波的特点有哪些？微波的频率范围在300MHz到3000GHz。
微波的特性：（1）似光性；（2）穿透性；（3）宽频带特性；（4）热效应特性；（5）散射特性；（6）抗低频干扰特性；特点：（1）视距传播特性；（2）分布参数的不确定性；（3）电磁兼容与电磁环境污染。
2阻抗匹配分为哪几种？在一个由信源、传输线和负载组成的传输系统中，我们是如何运用以上匹配的。
负载阻抗匹配；源阻抗匹配；共轭阻抗匹配。
对一个由信源、传输线和负载阻抗组成的传输系统，希望信源在输出最大功率的同时，负载全部吸收，以实现高效稳定的传输。
因此一方面应用阻抗匹配器使信源输出端达到共轭匹配，另一方面应用阻抗匹配器使负载与传输线特性阻抗相匹配。
3 什么是电激励？将同轴线内的导体延伸一小段，沿电场方向插入矩形波导内，构成探针激励。
由于这种激励类似于电偶极子的辐射，故称电激励。
4、从接收角度来讲，对天线的方向性有哪些要求（1）主瓣宽度尽可能窄，以抑制干扰。
但如果信号与干扰来自同一方，即使主瓣很窄，也不能抑制干扰；另一方面，当来波方向易于变化时，主瓣太窄则难以保证稳定的接收。
因此，如何选择主瓣宽度，应根据具体情况而定。
（2）旁瓣电平尽可能低。
如果干扰方向恰与旁瓣最大方向相同，则接收噪声功率就会较高，也就是干扰较大；对于雷达天线而言，如果旁瓣较大，则由主瓣所看到的目标与旁瓣所看到的目标则会在显示器上相混淆，造成目标的失落。
因此在任何情况下，都希望旁瓣电平尽可能地低。
（3）天线方向图中最好能有一个或多个可控制的零点，以便将零点对准干扰方向，而且当干扰方向变化时，零点方向也随之改变，这也称为零点自动形成技术。
5简述线-圆极化转换器的工作原理常用的线—圆极化转换器有两种：多螺钉极化转换器和介质极化转换器。
这两种结构都是慢波结构，其相速要比空心圆波导小。
如果变换器输入端输入的是线极化波，其TE11模的电场与慢波结构所在平面成450角，这个线极化分量将分解为垂直和平行于慢波结构所在平面的两个分量E u和E v，它们在空间互相垂直，且主模都是TE11，只要螺钉数足够长或介质板足够长，就可以使平行分量产生附加900的相位滞后。
实验5微波的传输特性和基本参数测量
实验五微波的传输特性和基本测量0 前言在微波测量技术中,微波测量的主要内容是频率、驻波比、功率等基本参数。
在微波工程设计中，多数情况下由于边界条件的复杂性，理论分析往往只能获得近似解，最终要通过微波测量来解决，因此，掌握微波测量技术对今后实际科研工作是非常有用的。
1 实验目的(1)初步了解微波测量系统，了解微波器件的使用和特性。
(2)了解微波测量技术，微波的传输特性。
(3)熟悉测量微波的基本参数：频率、驻波比。
(4)了解微波波导波长以及自由空间波长之间的关系。
2 原理2.1 频率的测定由于波长与频率满足关系λ=c/f,因此波长的测量和频率的测量是等效的。
在分米波和厘米波波段，频率的测量常采用谐振腔式波长计，而谐振腔波长计又可分两种：即是传输型谐振腔波长计和吸收型谐振腔波长计。
传输型谐振腔有两个耦合元件，一个将能量从微波系统输入谐振腔，另一个将能量从谐振腔输出到指示器。
当谐振腔调谐于待测频率时，能量传输最大，指示器的读数也最大。
吸收式波长计的谐振腔只有一个输入端与能量传输线路衔接，调谐是从能量传输线路接收端指示器读数的降低看出。
本实验所用的是吸收式波长计：如图（5—1）所示。
此波长计由传输波导与圆柱形谐振腔构成。
连接处利用长方形孔作磁耦合，螺旋测微计（读数结构）在旋转时与腔内活塞同步。
利用波长表可以测量微波信号源的频率。
当构成波长计的空腔与传输的电磁波失谐时，它既不吸收微波功率，也基本不影响电磁波的传输。
这种当谐振腔内活塞移动到一定位置，腔的体积正好使腔谐振于待测信号的频率，就有一部分电磁波耦合到腔内并损耗在腔壁上，从而使通过波导的信号减弱，即旋转波长表的测微头，当波长表与被测频率谐振时，将出现吸收峰。
反映在检波指示器上是一跌落点，此时读出波长表测微头的读数，再从波长表频率对照表上查出对应的频率。
如图（5—2）为不同谐振腔波长计的谐振曲线。
图5—１ 吸收式波长计图5—2 谐振腔波长计谐振曲线(a)为传输型谐振腔波长计谐振曲线 (b)为吸收型谐振腔波长计谐振曲线2.2 波导波长以及驻波比的测量：关于驻波比，定义为波导中驻波极大值点与驻波极小值点的电场之比。
微波光学实验报告
微波光学实验报告微波光学实验报告引言：微波光学是研究微波在物质中的传播和相互作用的学科。
通过实验，我们可以深入了解微波在不同材料中的行为，探索微波的传播规律和相互作用机制。
本实验旨在通过一系列实验，探索微波在不同介质中的传播特性和衍射现象。
实验一：微波在不同介质中的传播特性我们首先进行了一项实验，研究微波在不同介质中的传播特性。
我们准备了几个不同介质的样品，包括空气、水和玻璃。
我们将微波源放置在一个固定的位置，然后在不同介质中测量微波的传播速度。
实验结果显示，在空气中，微波的传播速度最快；而在水和玻璃中，微波的传播速度较慢。
这说明微波在不同介质中的传播速度与介质的性质有关。
实验二：微波的衍射现象接下来，我们进行了微波的衍射实验。
我们使用了一块有孔的金属板作为衍射物，将微波源放置在一定距离外的位置，并在屏幕上观察到达的微波图案。
实验结果显示，当微波通过孔洞时，会发生衍射现象，形成一系列明暗相间的条纹。
这是因为微波在通过孔洞时会发生弯曲和扩散，导致波前的干涉和相消干涉。
通过观察衍射图案，我们可以了解微波的传播特性和波动性质。
实验三：微波与介质的相互作用最后，我们进行了微波与介质的相互作用实验。
我们选择了一块金属板和一块塑料板作为样品，将它们分别放置在微波源的前方，并测量微波通过样品后的强度变化。
实验结果显示，金属板会完全反射微波，导致后方几乎没有微波信号；而塑料板则会部分吸收微波，导致后方微波的强度减弱。
这表明微波与不同材料之间存在着不同的相互作用机制，这对于微波的应用具有重要意义。
结论：通过以上实验，我们深入了解了微波在不同介质中的传播特性和相互作用机制。
微波光学的研究对于无线通信、雷达技术等领域具有重要意义。
通过进一步的研究和实验，我们可以进一步探索微波的性质和应用，为相关领域的发展做出贡献。
总结：微波光学实验是研究微波在物质中传播和相互作用的重要手段。
通过实验，我们可以了解微波在不同介质中的传播特性、衍射现象和与介质的相互作用。
微波理论知识点总结
微波理论知识点总结微波是指波长在1毫米至1米之间的电磁波，它具有许多独特的特性和应用。
微波理论是研究微波的产生、传播、接收和应用的相关理论。
在通信、雷达、无线电频谱、天文学和材料加工等方面都有着广泛的应用。
1. 微波的概念和特性微波是电磁波的一种，波长范围在1毫米至1米之间。
与可见光波长相近，但由于其波长较短，因此具有许多独特的特性。
例如，微波能够穿透云层、雾气和一些障碍物，因此在雷达和通信中有着重要的应用。
此外，微波不会像可见光那样受到大气的散射和吸收，因此可以在大气层中进行远距离的传播。
2. 微波的产生和接收微波可以通过多种方式产生，常见的方法包括使用微波发射器、微波天线和微波放大器等。
微波接收则通过微波接收天线和微波接收器进行。
微波天线的设计对于接收微波信号具有重要影响，通常设计成具有较高的方向性和增益。
3. 微波传播微波在空间中的传播受到地形、大气条件和电磁波干扰等因素的影响。
通常情况下，微波的传播距离受到频率和天线高度的影响，高频率的微波传播距离较短，而低频率的微波传播距离较远。
此外，微波还受到地形和大气层的影响，例如山脉、建筑物和大气湍流都会对微波的传播产生影响。
4. 微波器件和电路微波器件和电路是指在微波频段内工作的元器件和电路。
常见的微波器件包括微波天线、微波滤波器、微波耦合器、微波终端等。
微波电路主要由微波传输线、微波振荡器、微波放大器和微波混频器等组成，用于实现微波信号的处理、分析和放大。
5. 微波通信和雷达系统微波通信和雷达系统是微波技术的两个重要应用领域。
微波通信系统通过微波传输线、微波天线和微波接收器等设备实现无线通信。
雷达系统则利用微波的穿透能力和高精度进行目标探测、跟踪和识别，广泛应用于军事、航空、气象和海洋领域。
6. 微波在材料加工中的应用微波在材料加工中有着广泛的应用，例如微波加热、微波干燥和微波辐照等。
微波加热是利用微波能量对材料进行加热，通常应用于食品加工、化工和材料处理中。
微波加热的原理
微波加热的原理微波加热是一种常见的加热方法，广泛应用于家庭厨房和工业生产中。
它利用微波的特性，通过对物体分子的振动和摩擦来产生热量，以达到加热的目的。
在本文中，我们将探讨微波加热的原理及其应用。
一、微波的特性微波是一种电磁波，其波长范围为1mm到1m之间。
与可见光波相比，微波的波长较长，能够穿透一些固体和液体物质。
微波的能量较高，可以激发物质内部的分子振动。
二、微波加热的原理微波加热的原理是基于物质分子的振动和摩擦产生的热量。
当微波通过物体时，它会与物体中的分子相互作用。
微波的电场会使分子产生电荷分布的变化，从而导致分子内部的电偶极矩发生变化。
这种变化会导致分子的振动和摩擦，从而产生热量。
具体来说，微波加热的过程可以分为三个步骤：吸收、传导和辐射。
1. 吸收：当微波通过物体时，物体中的水分子、脂肪分子等极性分子会吸收微波的能量。
这些分子由于其极性，会以高速振动。
振动的分子与周围分子碰撞，使其也开始振动，并转化为热能。
2. 传导：通过吸收微波的能量，物体内部的温度开始升高。
热量会通过传导方式从高温区域传递到低温区域。
这个过程会导致物体整体温度的均匀升高。
3. 辐射：除了传导，物体表面也会发生辐射现象。
当物体内部温度升高到一定程度时，物体表面开始向外辐射热量。
这是一个持续的过程，直到物体内外温度达到平衡。
三、微波加热的应用微波加热由于其快速、高效的特点，广泛应用于食品加热和工业生产中。
在食品加热方面，微波加热可以快速将食物加热到适宜的温度，同时能够保持食物的营养成分和口感。
微波炉是最常见的微波加热设备，通过产生微波并将其传递到食物中，实现快速加热的效果。
此外，微波加热还广泛应用于食品加工和烘干领域，如微波烘干机、微波杀菌设备等。
在工业生产中，微波加热具有节能高效的优势。
它可以应用于化工、冶金、陶瓷等领域的加热过程。
例如，在化工生产中，微波加热可以用于溶剂蒸发、催化反应等过程，提高生产效率。
此外，微波加热还可以应用于橡胶硫化、石墨化工等工艺中，实现快速且均匀的加热效果。
微波实验实验报告
微波实验实验报告微波实验实验报告引言：微波是一种电磁波，具有较高的频率和较短的波长。
在现代科技中，微波被广泛应用于通信、雷达、烹饪等领域。
本次实验旨在通过实际操作，探究微波的特性和应用。
一、实验目的本实验旨在通过实际操作，了解微波的特性和应用。
具体目标如下：1. 掌握微波的产生和传播原理；2. 研究微波在不同介质中的传播特性；3. 实践微波在烹饪中的应用。
二、实验器材和材料1. 微波发生器；2. 微波传输系统；3. 不同介质样品；4. 高频检波器；5. 微波炉。
三、实验步骤与结果1. 实验一：微波的产生和传播原理将微波发生器与微波传输系统连接，调节微波的频率和功率，观察微波在传输系统中的传播情况。
结果显示，微波在传输系统中呈直线传播，并且能够穿透一些非金属材料。
2. 实验二：微波在不同介质中的传播特性将不同介质样品分别放置在微波传输系统中，观察微波在不同介质中的传播情况。
实验结果显示，微波在不同介质中的传播速度和路径发生了变化。
在介质的界面处，微波会发生反射、折射等现象。
这些现象可以用光学中的折射定律和反射定律来解释。
3. 实验三：微波在烹饪中的应用将食物样品放置在微波炉中，设置适当的时间和功率，观察微波在烹饪中的应用效果。
实验结果显示，微波能够快速加热食物，并且能够均匀加热。
这是因为微波能够与食物中的水分子发生共振，使其产生热量。
四、实验讨论与分析1. 微波的产生和传播原理微波的产生和传播是基于电磁波的原理。
微波发生器通过电磁振荡产生微波，微波传输系统将微波传输到目标位置。
微波在传输系统中呈直线传播，这是因为微波具有较高的频率和较短的波长，能够穿透一些非金属材料。
2. 微波在不同介质中的传播特性微波在不同介质中的传播速度和路径会发生变化，这是因为介质的折射率不同。
当微波从一种介质传播到另一种介质时，会发生反射、折射等现象。
这些现象可以用光学中的折射定律和反射定律来解释。
3. 微波在烹饪中的应用微波在烹饪中的应用是基于微波与食物中的水分子发生共振的原理。
微波的特性原理及应用
微波的特性原理及应用微波是指波长在1毫米至1米之间的电磁波，频率范围在300兆赫兹（GHz）至300千赫兹（KHz）。
微波具有以下几个特性原理：1.电磁波特性：微波是一种电磁波，具有电场和磁场的交替变化。
微波的振荡频率非常高，能够传输大量的能量。
2.穿透性：微波能够在大气中传播，并且能够穿透云层、雾、雪、雨等天气现象。
这使得微波在通信和雷达等领域具有广泛应用。
3.直线传播：微波在传播过程中呈直线传播，不会像可见光一样发生弯曲。
这种直线传播特性使得微波在通信和卫星通讯中具有重要作用。
4.反射和折射：微波在遇到障碍物时会发生反射和折射。
这种特性使得微波可以进行雷达测距和遥感等应用。
微波的应用广泛，包括但不限于以下几个方面：1.通信：微波通信是一种使用微波进行长距离传输信号的技术。
由于微波的高频特性，它能够传送大量的信息，被广泛应用于卫星通讯、无线通信和宽带互联网等领域。
2.雷达：雷达是一种利用微波进行探测的技术。
微波能够穿透云层和雾霭，因此在天气差的情况下也能够进行溯源和目标检测。
雷达在军事、天气预报和航空导航等领域都得到了广泛应用。
3.医学：在医学领域，微波被用于医学成像和治疗。
微波成像技术可以用于乳腺癌早期检测，具有无创、高灵敏度和高分辨率的特点。
此外，微波治疗也被用于物理疗法，如疼痛管理和癌症治疗。
4.食品加热：微波炉是将微波应用于食品加热的常见设备。
微波能够将电磁波转化为热能，通过快速震荡分子，使食物迅速加热。
这种加热方式比传统的烤箱或煤气灶更高效和节省时间。
5.材料加工：微波还被应用于许多材料加工领域。
例如，微波干燥可以快速去除材料中的水分，微波焊接和微波烧结可以用于金属和陶瓷的加工。
总之，微波具有独特的特性原理和广泛的应用。
微波的高频特性和穿透性使其在通信、雷达、医学、食品加热和材料加工等领域具有重要作用。
随着科技的发展，微波技术的应用将会越来越广泛。
微波光特性实验
微波光特性实验一、实验原理1、微波的反射如图1所示，一束微波从发射喇叭A 发出，射向金属板MN ，入射角为i ，由于微波的传播遵循反射定律，因此在反射方向的位置上，只有接收喇叭B 处在反射角i i ='时，接收到的微波强度最大，即反射角等于入射角。
2、 微波的单缝衍射 图1 微波的衍射原理与光波的衍射完全相同。
当一束微波入射到与波长可以比拟的狭缝时，它就要发生衍射现象如图2所示。
设微波 波长为λ，狭缝宽度为a ，衍射角为ϕ，当λϕk a ±=sin ， ,3,2,1=k 时，在狭缝后面出现衍射波强度的极小值。
当2)12(sin λϕ+±=k a ， ,2,1,0=k 时， 在狭缝后面出现衍射波强度的极大值。
（中间 图2 极大在0=k 处）3、微波的双缝干涉微波的传播遵守干涉规律，如图3所示，当一束波长为λ的微波垂直入射到金属板的两条狭缝上，则每条狭缝就是次波源。
由两缝发出的次波是相干波，因此在金属板后面的空间中，将产生干涉现象。
设狭缝宽度为a ，两缝间的距离为 b ，则由干涉原理可知，当λϕk b a ±=+sin )(， ,3,2,1=k 时，干涉加强； 图3 当2)12(sin )(λϕ+=+k b a ， ,2,1,0=k 时， M N干涉减弱。
4、微波的迈克尔逊干涉如图4所示，在微波前进的方向上放置成450的半透射板MN ，由于A 、B 处全反射的图4作用，两列波再次回到半透射板并到达接收喇叭处。
于是接收喇叭收到两束同频率，振动方向一致的两列波。
如果这两列波的相位差为π2的整数倍，则干涉加强；当相位差为π的奇数倍，则干涉减弱。
假设入射的微波波长为λ，经A 、B 反射后到达接收喇叭的波程差为δ， 当λδk =， 2,1,0±±=k 时，连在接收喇叭上的指示器有极大示数； 当2)12(λδ+=k ， 2,1,0±±=k 时，连在接收喇叭上的指示器有极小示数；当A 不动，将反射板B 移动距离L ，则两列波到达接收喇叭的波程差为L 2=δ，假设从某一级极大开始记数，测n 出个极大值，则由λn L =2得到nL 2=λ，即可测出微波的波长。
微波的特性原理及应用
微波的特性原理及应用一、微波的定义微波是一种电磁波，是指波长在1毫米至1米之间的电磁波。
微波的频率范围通常为30 GHz到300 GHz之间。
二、微波的特性微波具有一些独特的特性，这些特性使其在许多领域得到广泛应用。
1. 直线传播由于微波的波长较短，微波在直线上的传播特性非常明显。
相比之下，电磁波在较低频率下会有明显的弯曲和扩散现象。
2. 穿透力强微波具有良好的穿透力，可以穿透大部分固体和液体，甚至可以穿透一些金属材料和聚合物。
3. 容易反射和散射相较于其他频率的电磁波，微波波长短，因此容易与物体发生反射和散射。
这种特性可用于雷达和无线通信中的信号检测和定位。
4. 较低的衍射效应微波波长相对较短，因而在通过边缘和孔口时，产生较低的衍射效应。
这使得微波在通信和无线传输中非常受欢迎。
三、微波的应用1. 雷达雷达是微波技术最常见的应用之一。
微波雷达通过测量电磁波的反射和散射来检测目标物体的位置和速度。
雷达系统广泛用于航空、船舶和地面交通等领域，用于导航、追踪和监测。
2. 通信微波通信是一种常见的无线通信技术，特别适用于需要高速数据传输和远距离传输的场景。
微波信号的高频率和较短波长使其能够传输大量的数据，并且能够通过障碍物进行通信。
3. 烹饪微波炉是一种家用电器，利用微波加热食物。
微波炉的工作原理是利用微波的热效应将食物内部的水分分子振动，从而产生热量。
微波炉在快速加热食物方面非常高效。
4. 医疗在医疗领域中，微波技术被广泛用于医学诊断和治疗。
微波成像技术能够检测和定位人体组织中的异常，如肿瘤。
此外，微波治疗还可以用于物理疗法，如热疗。
5. 天文观测天文学家利用微波技术来观测宇宙中的天体。
由于微波较高的频率和较短的波长，可以穿透地球大气层，因此微波望远镜可以用于观测宇宙微弱的微波信号。
四、总结微波具有直线传播、穿透力强、易反射和散射、较低的衍射效应等特性，这些特性使得微波在许多领域得到广泛应用。
从雷达、通信、烹饪、医疗到天文观测，微波技术已经深入到我们的生活和科学研究的各个角落。
微波特性
关于微波光学性质的研究摘要：微波和光都是电磁波，具有波的性质，都能产生反射、折射、干涉和衍射等现象。
利用微波作波动实验时，其现象及规律与光的波动实验相一致，微波的反射、折射现象及规律与光相同。
关键字：微波、电磁波、反射、折射The research about microwave optical propertiesAbstract : microwave and light are the nature of electromagnetic wave, has, can produce reflection and refraction, interference and diffraction phenomenon. Use the microwave for volatility experiment, the phenomenon and the regularity and light wave experiment consistent and microwave reflex, refraction and law and light are the same.Key word : microwave and electromagnetic wave, reflection refraction正文：微波的频率为300MHz~300GHz ，是无线电波中一个有限频带的简称。
波长在1米（不含1米）到1毫米之间的电磁波，它的频率比一般的无线电波频率高，通常也称为"超高频率电磁波",微波作为一种电磁波也具有波粒二象性。
微波的基本性质通常呈现为穿透、反射、和吸收三个特性。
对于玻璃塑料和瓷器微波几乎是穿越而不被吸收，对于水和食物等就会吸收微波而使自身发热，而对金属类东西，则会反射微波。
1、微波的反射： 实验原理如右图所示：在光学实验中，入射光线可以直接观察，而微波是电磁波，故本实验将通过电流表反映出反射的微波，在做实验时，先固定入射角1 ，转动装有接收器的可转动臂，必须使电流表读数最大，记录此时的反射角2 ，将1 、2 填入下表：入射角度1θ反射角度2θ误差读数误差百分比20 5.18 5.1 7.5% 30 28 26.67% 40 1.37 9.27.25% 50 47 3 6.00% 60 57 35.00% 709.671.23.00%误差来源分析：⑴由于微波也是一种电磁波，易受外界干扰。
微波的工作频率
微波的工作频率微波是指工作频率在300MHz（兆赫兹）至300GHz（千兆赫兹）之间的电磁波。
微波的频率较高，波长较短，具有许多独特的特性和广泛的应用领域。
本文将从微波的概念、特性、应用等方面进行阐述。
一、微波的概念微波是电磁波的一种，其频率介于无线电波和红外线之间。
微波的波长通常在1mm至1m之间，对应的频率范围为300MHz至300GHz。
相比于低频的无线电波，微波的波长更短，能量更高，传输速度更快。
二、微波的特性1. 穿透性强：微波对许多材料具有较强的穿透能力，如玻璃、塑料和陶瓷等。
这使得微波在通信和雷达等领域得到广泛应用。
2. 反射性强：微波在金属表面上的反射率很高，这使得微波可以用于炉灶、烤箱等加热设备。
3. 热效应：微波在物质中的传播会引起分子的振动和摩擦，产生热效应。
这种热效应被应用于微波炉等加热设备中。
4. 相对集中度高：由于微波的波长较短，微波信号可以被较小的天线接收和发送，从而实现信号的相对集中和定向传输。
三、微波的应用领域1. 通信领域：微波在通信领域有着广泛的应用，如无线电广播、卫星通信和移动通信等。
微波的高频率和较短波长使得它可以携带更多的信息，并且在传输过程中的信号衰减较低。
2. 雷达技术：雷达是一种利用微波进行探测和测距的技术。
微波的高频率和短波长使得雷达可以精确地测量目标的距离、速度和方位角等信息，广泛应用于军事、气象、航空等领域。
3. 医学领域：微波在医学领域有着重要的应用，如医学成像、无创治疗和物理疗法等。
微波可以穿透人体组织，通过测量微波的反射和散射来获取人体内部的结构和病变情况。
4. 加热和烘干领域：微波的热效应被广泛应用于食品加热、木材烘干和化工生产等领域。
微波加热可以更快地使物质内部达到所需温度，并且能够实现对物质的局部加热。
5. 导航和定位领域：微波导航系统（如全球定位系统）利用微波信号进行导航和定位，实现对地理位置的准确定位和导航。
6. 材料检测和无损检测：微波的穿透性和反射性使得它可用于材料的检测和无损检测。
微波综合特性实验报告
微波综合特性实验报告微波综合特性实验报告引言：微波综合特性是指微波信号在传输过程中的各种特性表现，包括传输损耗、反射损耗、相位稳定性等。
本实验旨在通过实际操作和测量，探究微波综合特性的相关知识。
一、实验目的：1. 了解微波综合特性的概念和相关知识；2. 掌握微波信号的传输损耗测量方法；3. 掌握微波信号的反射损耗测量方法；4. 掌握微波信号的相位稳定性测量方法。
二、实验仪器和材料：1. 微波信号发生器；2. 微波频率计；3. 微波功率计；4. 微波衰减器；5. 微波反射器；6. 微波传输线；7. 微波衰减器；8. 电缆连接器。
三、实验步骤：1. 传输损耗测量：将微波信号发生器与微波频率计、微波功率计以及微波传输线依次连接，设置合适的频率和功率，测量传输线的输入功率和输出功率，计算传输损耗。
2. 反射损耗测量：将微波信号发生器与微波频率计、微波功率计以及微波反射器依次连接，设置合适的频率和功率，测量反射器的输入功率和反射功率，计算反射损耗。
3. 相位稳定性测量：将微波信号发生器与微波频率计、微波功率计以及微波传输线依次连接，设置合适的频率和功率，测量传输线的输入功率和输出功率，并记录相位差值，计算相位稳定性。
四、实验结果与分析：1. 传输损耗测量结果：根据实验数据计算得到传输损耗为X dB。
分析可能的原因包括传输线本身的损耗、连接器的损耗以及信号发生器和频率计的精度等。
2. 反射损耗测量结果：根据实验数据计算得到反射损耗为X dB。
分析可能的原因包括反射器的质量、连接器的损耗以及信号发生器和频率计的精度等。
3. 相位稳定性测量结果：根据实验数据计算得到相位稳定性为X度。
分析可能的原因包括传输线的长度、信号发生器和频率计的精度以及环境温度等。
五、实验总结：通过本次实验，我们深入了解了微波综合特性的相关知识，并通过实际操作和测量掌握了微波信号的传输损耗、反射损耗和相位稳定性的测量方法。
实验结果表明，微波综合特性受到多种因素的影响，包括传输线的损耗、连接器的质量以及信号发生器和频率计的精度。
微波加热原理特性和技术优势
微波加热原理特性和技术优势微波加热是利用微波的特殊性质来实现加热的一种方法。
微波是一种电磁波，其频率在射频和红外之间，约为300MHz至300GHz。
微波加热有着独特的原理、特性和技术优势。
下面将详细介绍。
微波加热的原理是通过将电磁能转化成热能，从而使物质加热。
微波加热的机理是通过微波在物质内部的快速振动而产生的内摩擦热。
当物质吸收微波时，微波通过与分子之间的相互作用，使分子产生高速运动，从而使物质内部温度升高。
微波加热特性：1.均匀加热：微波能够均匀地穿透物质并加热其内部。
相比传统的加热方式，微波加热可以实现物质内外的温度均匀分布，避免了传统热传导加热的不均匀性。
2.快速加热：微波加热的速度比传统加热快得多。
微波能迅速将能量传递到物质中，从而快速升高温度。
这使得微波加热在工业生产中具有很大的优势，能够提高生产效率。
3.节能环保：微波加热只将能量传递给物质，没有烟尘和废气的产生，不会造成二次污染。
此外，由于微波加热速度快，可以减少加热时间和能源消耗，达到节能的目的。
4.适用于各种物质：微波加热适用于各种物质，包括固体、液体和气体。
不同于传统加热方式，微波能够在物质内部产生加热效果，对各种物质都有良好的加热效果。
5.易于控制：微波加热可以通过调节微波功率、加热时间和加热方式来控制加热过程。
这使得微波加热具有很好的可控性，可以满足不同加热要求。
微波加热技术优势：1.食品加热：微波加热技术在食品加工中具有明显优势。
微波加热可以快速且均匀地加热食物，保持食物的原始风味和营养成分，提高食品质量。
此外，微波加热可以实现连续加热，适应大规模生产需求，提高生产效率。
2.材料干燥：微波加热技术在材料干燥中也有广泛应用。
微波加热可以迅速且均匀地蒸发材料中的水分，实现快速干燥。
相比传统干燥方式，微波干燥具有节能、高效的优势。
3.化学反应：微波加热技术在化学反应中可以实现快速升温和可控的加热过程。
微波加热能够加速反应速率，提高反应效率，减少副反应的发生。
微波的特性研究
微波的特性研究【概述】1、微波波长从1m到0.1mm，其频率范围从300MHz～3000GHz，是无线电波中波长最短的电磁波。
微波波长介于一般无线电波与光波之间，因此微波有似光性，它不仅具有无线电波的性质，还具有光波的性质，即具有光的直射传播、反射、折射、衍射、干涉等现象。
由于微波的波长比光波的波长在量级上大10000倍左右，因此用微波进行波动实验将比光学方法更简便和直观。
2、DHMS-1型微波光学综合实验仪由X波段微波信号源提供DC12V电压给微波发射部分，其产生一定频率（8.8GHz-9.8GHz）的微波信号，通过幅度调节旋钮可以对其进行衰减，其中输出最大功率小于5mW。
接收部分采用精密的检波管把微波信号检测出来，通过放大处理后转化为电压信号（mV）,最后由液晶显示器显示出来。
【实验目的】1、了解与学习微波产生的基本原理以及传播和接收等基本特性。
2、观测微波干涉、衍射、偏振等实验现象。
3、观测模拟晶体的微波布拉格衍射现象。
4、通过迈克耳逊实验测量微波波长。
【实验仪器与用具】DHMS-1型微波光学综合实验仪一套，包括：X波段微波信号源、微波发生器、发射喇叭、接收喇叭、微波检波器、检波信号数字显示器、可旋转载物平台和支架，以及实验用附件（反射板、分束板、单缝板、双缝板、晶体模型、读数机构等）。
【实验原理】一、微波的产生和接收图 1 微波产生的原理框图实验使用的微波发生器是采用电调制方法实现的，优点是应用灵活，参数调配方便，适用于多种微波实验,其工作原理框图见图1。
微波发生器内部有一个电压可调控制的VCO，用于产生一个4.4GHz-5.2GHz的信号，它的输出频率可以随输入电压的不同作相应改变，经过滤波器后取二次谐波8.8GHz-9.8GHz，经过衰减器作适当的衰减后，再放大，经过隔离器后，通过探针输出至波导口，再通过E面天线发射出去。
接收部分采用检波/数显一体化设计。
由E面喇叭天线接收微波信号，传给高灵敏度的检波管后转化为电信号，通过穿心电容送出检波电压，再通过A/D转换，由液晶显示器显示微波相对强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波的特性研究【概述】1、微波波长从1m到0.1mm，其频率范围从300MHz～3000GHz，是无线电波中波长最短的电磁波。
微波波长介于一般无线电波与光波之间，因此微波有似光性，它不仅具有无线电波的性质，还具有光波的性质，即具有光的直射传播、反射、折射、衍射、干涉等现象。
由于微波的波长比光波的波长在量级上大10000倍左右，因此用微波进行波动实验将比光学方法更简便和直观。
2、DHMS-1型微波光学综合实验仪由X波段微波信号源提供DC12V电压给微波发射部分，其产生一定频率（8.8GHz-9.8GHz）的微波信号，通过幅度调节旋钮可以对其进行衰减，其中输出最大功率小于5mW。
接收部分采用精密的检波管把微波信号检测出来，通过放大处理后转化为电压信号（mV）,最后由液晶显示器显示出来。
【实验目的】1、了解与学习微波产生的基本原理以及传播和接收等基本特性。
2、观测微波干涉、衍射、偏振等实验现象。
3、观测模拟晶体的微波布拉格衍射现象。
4、通过迈克耳逊实验测量微波波长。
【实验仪器与用具】DHMS-1型微波光学综合实验仪一套，包括：X波段微波信号源、微波发生器、发射喇叭、接收喇叭、微波检波器、检波信号数字显示器、可旋转载物平台和支架，以及实验用附件（反射板、分束板、单缝板、双缝板、晶体模型、读数机构等）。
【实验原理】一、微波的产生和接收图 1 微波产生的原理框图实验使用的微波发生器是采用电调制方法实现的，优点是应用灵活，参数调配方便，适用于多种微波实验,其工作原理框图见图1。
微波发生器内部有一个电压可调控制的VCO，用于产生一个4.4GHz-5.2GHz的信号，它的输出频率可以随输入电压的不同作相应改变，经过滤波器后取二次谐波8.8GHz-9.8GHz，经过衰减器作适当的衰减后，再放大，经过隔离器后，通过探针输出至波导口，再通过E面天线发射出去。
接收部分采用检波/数显一体化设计。
由E面喇叭天线接收微波信号，传给高灵敏度的检波管后转化为电信号，通过穿心电容送出检波电压，再通过A/D转换，由液晶显示器显示微波相对强度。
二、微波光学实验微波是一种电磁波，它和其他电磁波如光波、X射线一样，在均匀介质中沿直线传播，都具有反射、折射、衍射、干涉和偏振等现象。
1、微波的反射实验微波的波长较一般电磁波短，相对于电磁波更具方向性，因此在传播过程中遇到障碍物，就会发生反射。
如当微波在传播过程中，碰到一金属板，则会发生反射，且同样遵循和光线一样的反射定律：即反射线在入射线与法线所决定的平面内，反射角等于入射角。
2、微波的单缝衍射实验当一平面微波入射到一宽度和微波波长可比拟的一狭缝时，在缝后就要发生如光波一般的衍射现象。
同样中央零级最强，也最宽，在中央的两侧衍射波强度将迅速减小。
根据光的图2 单缝衍射强度分布单缝衍射公式推导可知，如为一维衍射，微波单缝衍射图样的强度分布规律也为：202sin I I μμ= sin παϕμλ＝ （1） 式中0I 是中央主极大中心的微波强度，α为单缝的宽度，λ是微波的波长，ϕ为衍射角 2sin μ／2μ常叫做单缝衍射因子，表征衍射场内任一点微波相对强度的大小。
一般可通过测量衍射屏上从中央向两边微波强度变化来验证公式（1）。
同时与光的单缝衍射一样，当sin αϕκλ±＝ κ＝1，2，3，4 （2）时，相应的ϕ角位置衍射度强度为零。
如测出衍射强度分布如图2则可依据第一级衍射最 小值所对应的ϕ角度，利用公式（2），求出微波波长λ。
3、微波的双缝干涉实验当一平面波垂直入射到一金属板的两条狭缝上，狭缝就成为次级波波源。
由两缝发出的次级波是相干波，因此在金属板的背后面空间中，将产生干涉现象。
当然，波通过每个缝都有衍射现象。
因此实验将是衍射和干涉两者结合的结果。
为了只研究主要来自两缝中央衍射波相互干涉的结果，令双缝的缝宽α接近λ，例如： 3.2cm λ＝。
4cm α＝。
当两缝之间的间隔b 较大时，干涉强度受单缝衍射的影响小，当b 较小时，干涉强度受单缝衍射影响大。
干涉加强的角度为：1k sin b λϕα-⋅⎛⎫⎪+⎝⎭＝ K=1，2，3…… （3） 干涉减弱的角度为： 121sin 2k b λϕα-+⎛⎫⋅ ⎪+⎝⎭＝ K=1，2，3…… （4） 4、微波的迈克尔逊干涉实验在微波前进的方向上放置一个与波传播方向成45角的半透射半反射的分束板（如图3）。
将入射波分成一束向金属板A 传播，另一束向金属板B 传播。
由于A 、B 金属板的全反射作用，两列波再回到半透射半反射的分束板，回合后到达微波接收器处。
这两束微波同频率，在接收器处将发生干涉，干涉叠加的强度由两束波的程差（即位相差）决定。
当两波的相位差为()2123κπκ±±±，＝，，，时，干涉加强；当两波的相位差为()21κπ＋时，则干涉最弱。
当A 、B 板中的一块板固定，另一块板可沿着微波传播方向前后移动，当微波接收信号从极小（或极大）值到又一次极小（或极大）值，则反射板移动了λ/2距离。
由这个距离就可求得微波波长。
格常数同数量级，所以一般采用X射线研究微观晶体的结构。
而在此用微波模拟X射线，照射到放大的晶体模型上，产生的衍射现象与X射线对晶体的布拉格衍射现象与计算结果都基本相似。
所以通过此实验对加深理解微观晶体的布拉格衍射实验方法是十分直观的。
固体物质一般分晶体与非晶体两大类，晶体又分单晶与多晶。
组成晶体的原子或分子按一定规律在空间周期性排列，而多晶体是由许多单晶体的晶粒组成。
其中最简单的晶体结构如图5所示，在直角坐标中沿X、Y、Z三个方向，原子在空间依序重复排列，形成简单的立方点阵。
组成晶体的原子可以看作处在晶体的晶面上，而晶体的晶面有许多不同的取向。
图6 布拉格衍射如图5左方为最简立方点阵，右方表示的就是一般最重要也是最常用的三种晶面。
这三种晶面分别为（100）面、（110）面、（111）面，圆括号中的三个数字称为晶面指数。
一般而言，晶面指数为()123n n n的晶面族，其相邻的两个晶面间距d=222123n n nα++。
显然其中（100）面的间距d等于晶格常数α；相邻的两个（110）面的晶面间距d=2α；而相邻两个（111）面的晶面间距d=3α，实际上还有许许多多更复杂的取法形成其他取向的晶面族。
图5 晶体结构模型因微波的波长可在几厘米，所以可用一些铝制的小球模拟微观原子，制作晶体模型。
具体方法是将金属小球用细线串联在空间有规律地排列，形成如同晶体的简单立方点阵。
各小球间距d设置为4cm（与微波波长同数量级）左右。
当如同光波的微波入射到该模拟晶体结构的三维空间点阵时，因为每一个晶面相当于一个镜面，入射微波遵守反射定律，反射角等于入射角，如图6所示。
而从间距为d的相邻两个晶面反射的两束波的程差为α2d，其中α为入射波与晶面的夹角。
显然，只是当满足sinκ=（5）2sin,=1,2,3dακλ时，出现干涉极大。
方程（5）称为晶体衍射的布拉格公式。
如果改用通常使用的入射角β表示，则（5）式为κ=（6）2cos,=1,2,3dβκλ【实验内容】将实验仪器放置在水平桌面上,调整底座四只脚使底盘保持水平。
调节保持发射喇叭、接收喇叭、接收臂、活动臂为直线对直状态，并且调节发射喇叭，接收喇叭的高度相同。
连接好X波段微波信号源、微波发生器间的专用导线，将微波发生器的功率调节旋钮逆时针调到底，即微波功率调至最小，通电并预热10分钟。
1．微波的反射将金属反射板安装在支座上，安装时板平面法线应与载物小平台0°位一致,并使固定臂指针、接收臂指针都指向90°,这意味着小平台零度方向即是金属反射板法线方向。
打开检波信号数字显示器的按钮开关。
接着顺时针转动小平台，使固定臂指针指在某一角度处，这角度读数就是入射角，然后顺时针转动活动臂在液晶显示器上找到一最大值，此时活动臂上的指针所指的小平台刻度就是反射角。
做此项实验，入射角最好取30°至65°之间，因为入射角太大接收喇叭有可能直接接收入射波，同时应注意系统的调整和周围环境的影响。
实验记录：2.微波的单缝衍射按需要调整单缝衍射板的缝宽。
将单缝衍射板安置在支座上时，应使衍射板平面与载物圆台上90指示线一致。
转动载物圆台使固定臂的指针在载物圆台的180处，此时相当于微波从单缝衍射板法线方向入射。
这时让活动臂置小平台0处，调整微波发生器的功率使液晶显示器显示一定值，然后在0线的两侧，每改变1～3度读取一次液晶显示器读数，并记录下来。
根据记录数据，画出单缝衍射强度与衍射角度的关系曲线。
并根据微波衍射强度一级极小角度和缝宽α，计算微波波长λ和其百分误差（表中左U 、右U 是相对于0刻度两边对应角度的电压值）。
数据记录：3．微波的双缝干涉按需要调整双缝干涉板的缝宽。
将双缝缝干射板安置在支座上时，应使双缝板平面与载物圆台上90指示线一致。
转动小平台使固定臂的指针在小平台的180处。
此时相当于微波从双缝干涉板法线方向入射。
这时让活动臂置小平台0处，调整信号使液晶显示器显示较大，然后在0线的两侧，每改变1～3度读取一次液晶显示器的读数，并记录下来，然后就可以画出双缝干涉强度与角度的关系曲线。
并根据微波衍射强度一级极大角度和缝宽α，计算微波波长λ和其百分误差。
数据记录：4.微波的偏振干涉实验按实验要求调整喇叭口面相互平行正对共轴。
调整信号使显示器显示一定值，然后旋转接收喇叭短波导的轴承环（相当于偏转接收器方向），每隔5记录液晶显示器的读数。
直至90。
就可得到一组微波强度与偏振角度关系数据，验证马吕斯定律。
注意，做实验时应尽量减少周围环境的影响。
数据记录：6.迈克尔逊干涉实验在微波前进的方向上放置一玻璃板，使玻璃板面与载物圆台450线在统一面上，固定臂指针指向90度刻度线,接收臂指针指向0度刻度线(如图３）。
按实验要求如图安置固定反射板、可移动反射板、接收喇叭。
使固定反射板固定在大平台上，并使其法线与接收喇叭的轴线一致。
可移动反射板装在一旋转读数机构上后，然后移动旋转读数机构上的手柄，使可移反射板移动，测出n+1个微波极小值。
并同时从读数机构上读出可移反射板的移动7．布拉格衍射实验时将支架从载物台上取下,模拟铝球要调节，使上下应成为一方形点阵，各金属球点阵间距相同（４mm）。
将模拟晶体架插在载物平台上的四颗螺拄上,这样便使所研究的晶面（100）法线正对小平台上的90°线，固定臂指针对准一侧的0°线，接收臂指针对准另一侧180°线。
顺时针转动载物台一定刻度（如30度），此时入射角即为90度减去30度,为60度，同时把接收臂顺时针转动60度，这样便满足入射角和发射角相等，都为60度。
实验时每隔3到5度记录一次,在估计发生衍射极大处可适当增加测试点。
