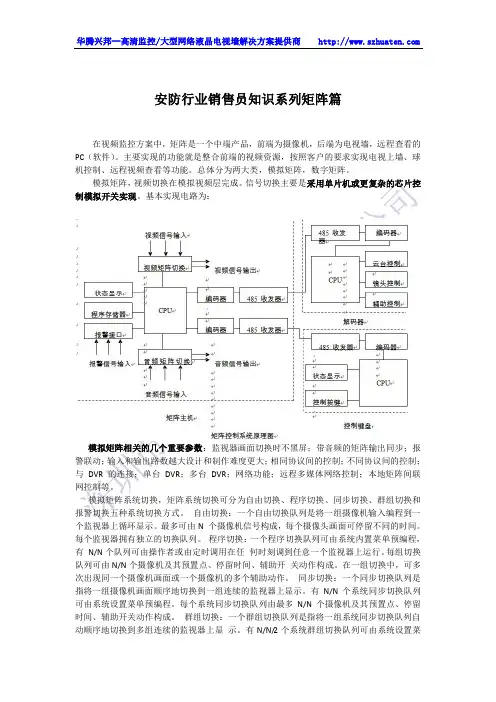

模拟矩阵与数字矩阵的区别及方案应用
安防行业销售员知识系列矩阵篇在视频监控方案中，矩阵是一个中端产品，前端为摄像机，后端为电视墙，远程查看的PC（软件）。
主要实现的功能就是整合前端的视频资源，按照客户的要求实现电视上墙、球机控制、远程视频查看等功能。
总体分为两大类，模拟矩阵，数字矩阵。
模拟矩阵，视频切换在模拟视频层完成。
信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。
基本实现电路为：模拟矩阵相关的几个重要参数：监视器画面切换时不黑屏；带音频的矩阵输出同步；报警联动；输入和输出路数越大设计和制作难度更大；相同协议间的控制；不同协议间的控制；与DVR 的连接；单台DVR；多台DVR；网络功能；远程多媒体网络控制；本地矩阵间联网控制等。
模拟矩阵系统切换，矩阵系统切换可分为自由切换、程序切换、同步切换、群组切换和报警切换五种系统切换方式。
自由切换：一个自由切换队列是将一组摄像机输入编程到一个监视器上循环显示。
最多可由N 个摄像机信号构成，每个摄像头画面可停留不同的时间。
每个监视器拥有独立的切换队列。
程序切换：一个程序切换队列可由系统内置菜单预编程，有N/N个队列可由操作者或由定时调用在任何时刻调到任意一个监视器上运行。
每组切换队列可由N/N个摄像机及其预置点、停留时间、辅助开关动作构成。
在一组切换中，可多次出现同一个摄像机画面或一个摄像机的多个辅助动作。
同步切换：一个同步切换队列是指将一组摄像机画面顺序地切换到一组连续的监视器上显示。
有N/N个系统同步切换队列可由系统设置菜单预编程。
每个系统同步切换队列由最多N/N个摄像机及其预置点、停留时间、辅助开关动作构成。
群组切换：一个群组切换队列是指将一组系统同步切换队列自动顺序地切换到多组连续的监视器上显示。
有N/N/2个系统群组切换队列可由系统设置菜单预编程。
每个系统群组切换队列由最多N/N个系统同步切换队列构成。
报警切换：系统报警切换队列是指系统在接收到报警信号时将摄像机画面切换到设防监视器上显示。

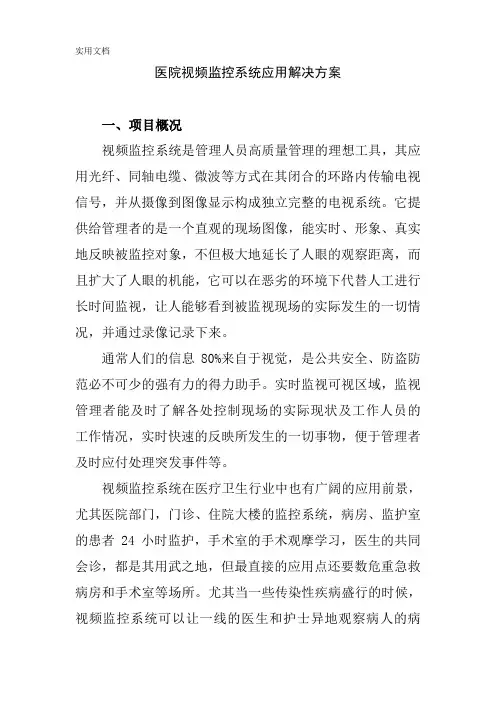

医院视频监控系统应用解决方案
医院视频监控系统应用解决方案一、项目概况视频监控系统是管理人员高质量管理的理想工具，其应用光纤、同轴电缆、微波等方式在其闭合的环路内传输电视信号，并从摄像到图像显示构成独立完整的电视系统。
它提供给管理者的是一个直观的现场图像，能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像记录下来。
通常人们的信息80%来自于视觉，是公共安全、防盗防范必不可少的强有力的得力助手。
实时监视可视区域，监视管理者能及时了解各处控制现场的实际现状及工作人员的工作情况，实时快速的反映所发生的一切事物，便于管理者及时应付处理突发事件等。
视频监控系统在医疗卫生行业中也有广阔的应用前景，尤其医院部门，门诊、住院大楼的监控系统，病房、监护室的患者24小时监护，手术室的手术观摩学习，医生的共同会诊，都是其用武之地，但最直接的应用点还要数危重急救病房和手术室等场所。
尤其当一些传染性疾病盛行的时候，视频监控系统可以让一线的医生和护士异地观察病人的病情，最大限度的为其创造一个远离病源的工作环境，保证他们的身体健康。
安装视频监控系统，有利于医院的规范化管理，改进对患者的诊治、护理水平，同时，将手术过程录像保存，有助于解决医疗纠纷，分清责任。
我院已建成视频监控系统，考虑到医院领导与保卫部门，对医院自身安全防范与监控录像资料备份查询的重视，促进医院工作环境安全有序进行，服务水平进一步提升，拟建设一套覆盖整个医院相关财务、手术室、ICU、新生儿室、楼层、通道、电梯、药房等重要部位的数字网络视频监控系统。
我院视频监控管理系统，采用最新的数字网络监控技术、完全的以太网技术与光纤网络技术进行数据的传输和监控管理。
医院的前端监控点，直接的通过双绞线，连接到医院内部光纤网络，由光纤网络传输到医院监控管理中心进行统一的监控管理。
视频监控系统常见十六种故障的解决方法
视频监控系统常见十六种故障的解决方法在一个监控系统完工以后需要进入调试阶段、试运行阶段以后才能交付使用，有可能出现各种故障现象，例如常见的：不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想,特别是对于一个复杂的、大型的监控工程项目来说,是在所难免的，这是就需要我们去做相应的处理来解决故障，保证系统的正常运行.1、电源不正确引发的设备故障。
电源不正确大致有如下几种可能：供电线路或供电电压不正确、功率不够（或某一路供电线路的线径不够，降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。
特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。
因此，在系统调试中,供电之前，一定要认真严格地进行核对与检查，绝不应掉以轻心。
2、由于某些设备的连结有很多条，若处理不好：特别是与设备相接的线路处理不好，就会出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。
在这种情况下,应根据故障现象冷静地进行分析,判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。
因此，要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。
3、设备或部件本身的质量问题。
各种设备和部件都有可能发生质量问题，纯属产品本身的质量问题，多发生在解码器、电动云台、传输部件等设备上。
值得指出的是，某些设备从整体上讲质量上可能没有出现不能使用的问题，但从某些技术指标上却达不到产品说明书上给出的指标。
因此必须对所选的产品进行必要的抽样检测。
如确属产品质量问题，最好的办法是更换该产品，而不应自行拆卸修理。
4、设备（或部件）与设备（或部件)之间的连接不正确产生的问题大致会发生在以下几个方面：⑴阻抗不匹配。
⑵通信接口或通信方式不对应。
这种情况多半发生在控制主机与解码器或控制键盘等有通信控制关系的设备之间，也就是说,选用的控制主机与解码器或控制键盘等不是一个厂家的产品所造成的.所以，对于主机、解码器、控制键盘等应选用同一厂家的产品。
矩阵监控系统的操作方法
矩阵监控系统的操作方法
矩阵监控系统是一种用于监控和管理网络矩阵的系统，可以帮助运维人员实时监控矩阵的状态，并采取相应措施来解决问题。
以下是矩阵监控系统的操作方法：
1. 安装和配置系统：首先，需要按照系统提供的安装包和指南来安装和配置矩阵监控系统。
这包括安装所需的软件和依赖项，以及进行系统配置和数据库设置。
2. 连接矩阵设备：将需要监控的矩阵设备连接到监控系统。
可以通过网络连接或使用物理连接来实现。
确保设备已正确连接和配置。
3. 添加和配置监控任务：在监控系统中，可以添加并配置不同的监控任务来监视矩阵设备的状态。
例如，监控网络连接、处理能力、存储空间等。
为每个监控任务设置适当的参数和阈值。
4. 监控和分析数据：一旦配置完成，监控系统会开始收集和记录矩阵设备的性能数据。
可以通过监控界面来查看实时数据和历史数据，并分析数据以了解设备的状态和性能。
5. 发出警报和通知：如果监控系统检测到设备性能达到或超过预设的阈值，系统将会发出警报和通知。
警报可以通过声音、弹窗或电子邮件等方式通知运维人员。
6. 采取措施解决问题：当接收到警报时，运维人员应立即检查问题，并采取相应的措施来解决。
这包括重新启动设备、释放资源、优化配置等。
7. 故障记录和报告：监控系统还可以记录故障和事件，并生成相应的报告。
这些记录和报告可以帮助运维人员了解设备的历史故障情况，并作为改进系统和预测问题的依据。
总之，矩阵监控系统通过实时监控和分析矩阵设备的性能数据，可以帮助运维人员快速发现并解决问题，提高系统的稳定性和可靠性。
模拟摄像机监控系统标准方案.
模拟摄像机监控系统标准方案一、概述近年来随着数字化技术和计算机处理能力的迅猛发展，监控系统已经为越来越多的用户所接受，并且在日常生活中发挥着越来越大的作用，特别是各大科技园、企业、商场、大厦内.以前人们都依赖于人防和物防，技防的应用仅限于文物保护和重要金融机构等极少数部门.人防是指利用人力轮流值守，实现安全防护；物防是指利用防盗门、防盗栅栏、防弹玻璃、防火门等实体，实现安全防护；技防是指利用以电子技术、传感器技术和计算机技术为基础的高科技器材，组成系统实现安全防护.一个完善的安全防范系统由入侵防盗报警和电视监控两个子系统组成.两个子系统之间独立运做、相互补充.它们的前端器材存在对应关系，从而可以统一协作，发挥各自优势，使整个安全防范系统的功用达到最佳效果.二、设计要求在主要干道及周边安装闭路电视摄像头；全天候监视，并存储录像资料；摄像机采用可转动和自动调焦的，采用夜视效果或宽动态效果较好的摄像机，以使在背光情况和夜间光线较弱的条件下清晰成像；录像主机具有网络功能，能直接将摄像机图像远传或发送到多台分控主机上.三、方案设计1.系统组成安全防范系统由电视监控单元组成.电视监控系统由前端设备、传输设备、主控设备和显示设备四大部分组成.前端设备由安装在各监控区域的摄像机、支架、云台等组成，负责图像和数据的采集及信号处理；传输设备包括同轴电缆和信号线缆，负责将视频信号传输到机房的主控设备；主控设备负责完成对前端视频信号进行压缩处理、图像切换、云镜操作等所有功能项的控制；显示设备主要是显示器，用以实时显示系统操作界面、监控区域图像和回放存储资料.2.布防点设计：根据现场环境的查看，设计方案如下：具体点位请看详细图（略）3.系统功能：监控系统对个各个点位的摄像机进行24小时实时监控，并进行录像.在各监控点，各被监控区域的摄像机能够全方位地观察各监控点人员的活动情况，同时监控中心的管理人员能及时了解进入被监控区域人员情况；并能将主要监控区域人员的活动情况准确记录下来，以便出现问题时便于管理人员查证.值守人员通过操作可以在主监视器上显示任何摄像机画面另外，主控系统可以进行分级别管理.通过大楼内的计算机局域网，部门领导或主管可在自己的办公室内的分控计算机上随时了解楼科技园区人员工作及活动情况，还可进行相关操作，便于宏观和微观上的管理.在外地即可进行远程监控.主控系统和副控系统具体功能主要如下：主监系统主要功能：《参看数字硬盘录像主机详细说明》网络副控主要功能：显示所有被授权观察摄像机的图像信号；进行主机的基本设置；控制云台和摄像机镜头的各种动作；对所有录像资料可以回放检索.四、系统主要产品选型及技术指标、功能为了满足厂区安全防范系统的需要，达到设备性能优良、质量可靠、价格合理的要求，通过对目前国内技术先进的主流保安监控产品的调研，综合其性能价格比、返修率，结合安全防范工程的要求等诸多因素的对比，择优组成优化系统.1. 前端设备前端设备是指以公开方式安装在现场的摄像系统，包括CCD摄像机、云台、支架等.其中，摄像机是指以公开方式安装在现场的摄像系统，包括CCD摄像机、支架等，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送到控制中心的显示器上.因此，摄像机的选择是直接决定系统图像清晰稳定的关键，同时又是系统中使用最易损的设备，对该类器材选择必须满足：器材技术指标要求，能适应多种环境要求；器材价格相对低廉，性能价格高；1)彩色变焦摄像机（27倍）产品型号: JV-904CCCD类型: SONY1/3"CCD像素: PAL: 512H×582V NTSC: 512H×492V信号制式: PAL/NTSC分辨率（水平中心）：420TVL最低照度: 0LUX(红外灯开启）信噪比: ≥48dB视频输出幅度: 1.0Vp-p/75Ω自动增益控制: 自动白平衡方式: 自动跟踪逆光补偿方式: 自动曝光模式: 电子曝光电子快门: 1/50(1/60) - 1/100000 秒伽马校正:0.45同步方式: 内同步红外线作用距离：100m工作电压: DC12V±5%工作温度: -20℃--50℃2)红外防水摄像机产品型号 JV953-2CCD类型:1/3″SONYCCD像素：PAL：512H×582V NTSC: 512H×492V信号制式:PAL/NTSC分辨率:420TVL最低照度:0LUX/F1.2信噪比:≧48Db视频输出幅度:1.0Vp-p/75Ω白平衡方式:自动跟踪(AUTO)逆光补偿方式:自动(AUTO)曝光模式：电子曝光(EE)电子快门:PAL:1/50~1/100000sec NTSC:1/60~1/100000sec伽马校正:0.45同步方式:内同步(Internal Synchronization)红外线作用距离:50M镜头:16mm手动镜头(标配)工作电压:AC220V工作温度:-10℃－- －50℃净重:830g2.传输设备传输系统承担视频图像信号、报警信号和控制信号的传送.根据设计要求，视频信号的传送主线采用SYV75-7专用同轴视频电缆传输，分线采用SYV75-5专用同轴视频电缆传输.系统视频输入和输出阻抗以及视频电缆的特性阻抗均同为75Ω.采用RVV2*1.0铜芯线传送设备用电.采用RVV2*1.0铜芯线传送控制信号.3.主控设备控部分是整个系统的“心脏”和“大脑”，是实现整个系统的指挥中心.其应实现的主要功能有：视频信号的显示、切换与记录；摄像机与其辅件（镜头、云台等）的控制，网络传输功能等.因此，所选设备应具有高性能、系统性、多功能、且易于扩展.该方案中选用DH-DVR3204LE-S/N数字硬盘录像主机具备了以上这些特点.型号DH-DVR3204LE-S/N系统主处理器工业级嵌入式微控制器操作系统嵌入式LINUX操作系统视频参数图像编码标准H.264视频标准PAL（625线，50场/秒）监视图像质量PAL制，D1(704×576)回放图像质量第1、9、17、25路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率图像控制图像质量可调，可变码流和固定码流可选双码流每个通道可设置双码流，副码流的设置最高分辨率不超过主码流图像移动侦测每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调区域遮挡设置每路支持4个区域遮挡块音频参数编码标准G.711A语音对讲双向语音对讲功能录像管理录像方式支持手动，自动，运动检测，告警触发录像模式录像保存本机硬盘、网络录像速度第1、9、17、25路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率录像回放支持1、2、3、4、16路回放功能备份方式支持硬盘、刻录机、U盘存储和备份接口视频视频输入32路BNC接口视频输出1路模拟视频BNC接口(1.0Vp-p, 75ohms)、1路VGA输出支持1920×1080、1280×1024、1280×720分辨率、1路HDMI输出支持1920×1080、1280×1024、1280×720分辨率抓图功能支持JPEG抓图功能环通输出无矩阵输出32选1视频矩阵输出音频音频输入16路线性音频输入音频输出1路线性音频输出报警报警输入16路报警输入、低电平有效，绿色接线柱接口报警输出6路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口其他网络1个RJ45接口, 10/100M自适应通信标准485接口，支持半双工，绿色接线柱接口、标准232接口，DB9USB 2个USB 2.0接口，其中1个前面板，1个背板接口硬盘内部支持8个SATA硬盘接口eSATA口支持独立的eSATAII接口其他电源220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗25-40W(不含硬盘)工作温度0℃-＋55℃工作湿度10%－90%尺寸445mm * 440mm * 89 mm(2U高度)重量 6.5-7.5kg安装方式机架安装，台式安装五、设备清单及预算名称品牌型号产地数量单价小计彩色变焦摄像机JOV JV-904C 深圳 1 950 950 彩色红外一体机JOV JV953-2 深圳35 485 16975室外云台（含支架，解码器）普天视PTS-303 宜兴 1 480 480 室外防水电源小耳朵XED-1012T 深圳36 50 1800硬盘录像机大华DH-3204LE-S/N浙江 1 4250 4250硬盘录像机大华DH-0804LE-S/N浙江 1 2870 2870硬盘西数WD-1TB 美国 4 560 2240 显示器HKC S9819 深圳 2 850 1700 视频线振威SYWV75-7 厦门3000 3.15/米9450 视频线振威SYWV75-5 厦门1000 1.5/米1500 电源线振威RVV2*1.0 厦门2000 1.65/米3300 控制线振威RVV2*1.0 厦门500 1.65/米825 视频远传器发端中天技源JY2000-M3S 北京36 225 8100 16路视频还原器中天技源R811-16 北京 3 2850 8550 视频分配器国产36 10 360 PVC线管国产6分1500 2.15 322566575 其他辅材，线材，线管根据实际用量计算1000 安装调试费250*36(含一年维护) 9000 总计不含税67575。
为什么说数字式监控系统将要取代模拟视频监控系统
为什么说数字式监控系统将要取代模拟视频监控系统为什么说数字式监控系统将要取代模拟视频监控系统，为什么说数字视频监控系统是CCTV监控业的正向发展，为什么说数字监控技术是CCTV监控的未来，它将带来什么样的好处，如何影响我们的生活质量，数字式远程监控系统如何实现，本文将对此作出解释。
1 数字式监控系统及其优越性数字式监控系统正在和将要取代模拟视频监控系统的原因在于：1.1 数字视频监控系统将四画面分割、多画面混合、远程访问、视频图像的记录全部集成在一个产品中，这个产品就是装备微计算机和电子设备?quot;数字视频服务器"。
有了它，视频摄像机只需要直接连到数字视频服务器的接口即可，比模拟系统需要安装多个设备和通过电缆互连进行配置要容易许多。
1.2 数字视频监控系统提供远程访问能力，这意味着从世界上任何有通信线路的地方，用户能够通过一个网络连接到他们的数字视频服务器，从而能在他们选择的PC计算机上观看到所需的视频图像，连接的网络既可是局域网也可是广域网，也可以是一个通过电话线的拨号网络（一个Modem连接到单台计算机或连接到Internet）。
而模拟系统则是不可能远程观看到视频图像的。
1.3 数字视频监控系统的另一个优点是取消了视频录像带。
与记录在视频录像带上不同，数字视频监控系统是将视频图像记录在视频服务器中的计算机硬磁盘上，其最大优点是既能够提高存储图像的清晰度又能够快速检索到所存储的图像。
作为员茸柿希 胀ㄖ剖铰枷翊 娲⑼枷竦姆直媛室话阄?40线，最高也就300线，这与前端摄像机具有480线的图像分辨率显得不相称，致使从录像带放出图像往往不够清晰，影响到使用的效果。
相反，记录在硬磁盘上图像的分辨率能够达到近500线，图像的清晰度高。
为了能看到你感兴趣的视频图像，仅需键入需要的时间值和摄像机号后，几秒钟后通过搜索硬磁盘即可将结果显现在计算机的显示器屏幕上，根据需要，你可以打印它、在网上作E-mail发送，也可将其继续保存在硬盘，或者从硬盘中将其删除。
80进16出参数视频矩阵(中性)
专业矩阵制造商主要特性：80进16出视频矩阵带字符叠加 4U机箱·每路视频带有图形、中文、文字图形混合标题叠加功能·采用选配内置 IP控制模块和视频服务器设计，可通过 IP 网络对矩阵主机进行操作和切换浏览视频图像，远程并可对摄像机及系统的控制访问·采用4U插卡式高密度模块组合结构，方便组合扩充·可设置键盘对监视器、摄像机权限；系统可分区设置·有热备份主机选配设计，使主机稳定性更有保障·音/视频输入输出端口和通讯接口有浪涌保护措施及抗雷击干扰设计·系统可通过 RS485进行多台多级矩阵联网·可外接32个分控键盘及可支持三级以上的多种组网功能·自带全中英文菜单，可对矩阵的各项功能进行预设置·报警后可联动，自动打开摄像机及灯光，自动切换预置点图像并启动录像·可预置任一防区警戒方式：定时、手动、常布/撤防及查询报警记录·输出可扩充到64路视频输出，输入可扩充到512路视频输入, 输入带环通设计技术参数：规格型号AT8000L视频输出16路视频输入80路音、视频指标差分相位：典型值为2%差分增益：典型值为2%视频接口：BNC插座音频接口：RCA插座视频输入信号：1Vp-p(75Ω)视频输出信号：1Vp-p(75Ω)音频输入信号：0.5Vp-p~5Vp-p(600Ω) 音频输出信号：输入跟随视频信噪比：＞75dB音频信噪比：＞58dB视频输入间隔离度：＞55 dB视频输出间隔离度：＞50 dB音频输入间隔离度：＞58 dB音频输入间隔离度：＞55 dB音频通道带宽：50Hz—30KHz视频通道带宽：12MHz切换属性手动/编程自动全交叉式无阻碍切换，具有单时序和群组切换功能音/视频切换同步切换切换方式采用电源同步切换切换速度PAL：≤20ms NTSC：≤16.7ms数据保存内置存储器件，各种数据配置设置至少保存10年数据通讯多路RS485、RS232屏幕显示日期/时间、摄象机标题、报警信息等图形叠加特性突出显示，稳定，清晰，无跳动现象图形输入方式电脑编辑输入（CK文字图形画笔软件）选配IP模块以太网控制模块或4路视频服务器模块环境条件温度：-10℃~+50℃，湿度：≤90%（无冷凝）设备简介：二维主控键盘系统控制键盘是闭路电视监控系统重要的人机对话设备，它根据操作员的键入指令对系统中的视频切换设备、音频切换设备、摄像机解码设备以及报警控制设备进行操作，并接收和检测系统中各种设备发出的回送信息。
视频监控矩阵控制器设计方案
视频监控矩阵控制器设计方案一、引言随着科技的不断发展，视频监控系统成为了各行业、各领域中不可或缺的一部分。
而视频监控矩阵控制器则是这一系统中的重要组成部分，负责对监控摄像头进行集中控制和管理。
本文将就视频监控矩阵控制器的设计方案进行探讨与讨论。
二、设计目标视频监控矩阵控制器的设计目标主要包括以下几个方面：1. 高性能：确保系统具备稳定、可靠的性能，能够满足快速请求和响应的需求。
2. 扩展性：系统应支持灵活的扩展，以满足未来可能的需求变化。
3. 用户友好性：界面简洁明了，易于操作。
用户能够快速上手使用，提高工作效率。
三、硬件设计1. 主控制器：主控制器负责对整个系统进行管理和控制。
在硬件设计上，采用高性能的处理器和充足的存储空间，以保证系统的高效运行。
2. 输入输出接口：设计多个输入输出接口，用于连接监控摄像头和显示设备，实现视频信号的传输和显示。
接口应包括HDMI、VGA等常用接口，以满足不同设备的需求。
3. 存储介质：为了保证数据的安全性，系统应具备本地存储功能，可支持硬盘或者固态硬盘。
四、软件设计1. 操作界面：设计直观、简洁的用户界面，方便用户进行操作和管理。
界面应具备实时监控、录像回放等功能，并且能够支持多屏显示。
2. 视频处理算法：设计高效的视频处理算法，包括视频压缩、图像增强等功能，以提供清晰、流畅的视频监控效果。
3. 数据管理：设计合理的数据管理策略，包括数据备份、数据恢复等功能，保证数据的可靠性和完整性。
五、系统集成测试在系统设计完成后，进行系统集成测试是非常重要的一步。
测试过程中需要模拟各种可能的使用场景，包括多摄像头监控、多屏显示、网络负载等情况，以验证系统的稳定性和性能。
六、总结视频监控矩阵控制器的设计方案是一个复杂而关键的任务。
本文从硬件与软件设计两个角度出发，提出了一个可行的设计方案。
通过对系统的性能、扩展性和用户友好性进行考虑，可以实现一个高效、易用的视频监控矩阵控制器。
视频矩阵切换使用方法
视频矩阵切换使用方法
视频矩阵切换器是一种用于在多个视频源之间进行切换的设备，它可以将多个输入视频信号切换并输出到一个或多个显示屏上。
下面是视频矩阵切换器的使用方法：
1. 首先，将所有的视频源连接到视频矩阵切换器的输入端口上。
这些视频源可以是电视机、DVD播放器、摄像头等。
2. 确保视频矩阵切换器已连接到显示屏或投影仪上的输出端口。
这样，切换后的视频信号就可以显示在屏幕上。
3. 打开视频矩阵切换器的电源，并使用其遥控器或面板上的按键进行操作。
4. 在切换器的面板或遥控器上，找到选择输入源的按钮或菜单。
不同的切换器可能有不同的标记或图标，用于表示每个输入源。
5. 按下按钮或选择菜单中对应的输入源，以切换到目标视频源。
这样，切换器会将选定的输入信号发送到输出端口，显示在屏幕上。
6. 如果需要切换到另一个视频源，重复第5步。
根据切换器的功能，你可以在多个输出屏幕上同时显示不同的视频源。
7. 一些视频矩阵切换器还配备了其他功能，如分割屏、画中画等。
你可以根据需要使用其他功能进行视频处理。
8. 当你不再需要切换视频源时，可以关闭视频矩阵切换器的电源。
需要注意的是，不同品牌和型号的视频矩阵切换器使用方法可能略有不同。
因此，在使用视频矩阵切换器之前，请参阅其说明书或使用指南，以了解具体的操作步骤和功能。
矩阵视频监控系统的连接与调试
第三部分 训练任务的实施采用I-OTPAE （改进的五步法）组织训练。
一、目标描述⊙技能目标：完成本训练任务后，你应当能（够）： 关键技能：● 能（会）快速球和恒速球的基本功能设置。
● 能（会）预置位的设置。
● 能（会）报警点的联动设置。
基本技能：● 能（会）正确使用和操作设备、元器件。
● 能（会）预置位的调用。
● 能（会）解码器的设置。
⊙知识目标：完成本训练任务后，你应当能（够）： ● 掌握矩阵视频监控系统的硬件结构。
● 掌握矩阵视频监控系统的日常调试工作。
● 掌握助理智能楼宇管理师的职业道德和相关法律法规的基本知识。
● 能（会）按照接线图接线。
● 掌握矩阵主机的基本参数。
⊙职业素质目标：完成本训练任务后，你应当能（够）：●遵守系统调试标准规范，养成严谨科学的工作态度；●尊重他人劳动，不窃取他人成果；●养成总结训练过程和结果的习惯，为下次训练总结经验；养成团结协作精神二、任务描述要完成矩阵视频监控系统的连接与调试实训任务。
首先通过实训台上的设备组建一套小型视频监控系统。
掌握矩阵主机的基本功能，通过系统根据矩阵主机的功能确定调试项目来进行调试。
三、知识准备（见附件）1、矩阵系统的概述？答：2、镜头焦距如何确定？答：四、训练活动♂活动一：知识抽查要求：●老师对学员知识准备情况进行抽查具体抽查内容见知识准备的问题；●抽查方式：√口答□试卷□操作●老师要记录学员回答问题的情况。
老师必要时做简单的讲解。
♂活动二：示范操作内容：●步骤一：按图接线✧此步骤操作的目的和作用：在训练台上找到相关设备，组建一个小型的视频监控系统，来完成矩阵视频监控系统的连接与调试训练任务；✧操作前请关闭训练台电源。
✧矩阵视频监控系统的连接与调试接线图（图一）●步骤二：系统操作与设置（图二）✧按（图二）对系统语言、键盘的权限、高速球的参数及报警参数进行设置。
●步骤三：示范——调2#监视器到键盘；✧按“C ”键。
（清缓冲区数据）✧按“2 ”数字键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟矩阵视频监控系统技
术方案
第一章系统概述
系统组成
整个系统主要由前端模拟摄像机及总控中心硬盘录像机、模拟矩阵和纯平监视器电视墙监控管理中心构成。
各监控点主要由前端图像数据采集硬件部分（各类模拟摄像机等）组成，完成对本地区域的监控管理和向总控中心的数据转发功能；总控监控管理中心主要由硬盘录像机及模拟矩阵等集中管理系统设备组成，完成对前端各监控点的视频上大屏、回放、集中存储与监控等。
系统概要介绍
系统的主要目的是实现将前端80路模拟视频信号上传到总控中心。
实现将各监控点的统一管理、数据转发和监控。
特别是当有特殊的情况发生时做到统一的管理和应急措施的统一指挥。
三、系统设计的依据
《工业企业通信设计规范》
《工业电视系统工程设计规范》
《安全防范工程程序与要求》
《建筑电气设计规范》
《民用闭路电视系统工程技术规范》《水力发电厂二次接线设计规范》
《防盗报警控制器设计规范》
《防盗报警控制器通用技术条件》
《电气装置安装工程及验收规范》
《建筑电气安装工程质量检验评定标准》
(GBJ42-81)
(GBJ115-87)
(GA/T75-94)
(GBJ16-83)
(GB50198- 94)
(DL/T5132 —
2001)
(GPT75- 94)
(GB1266— 90) (GB 50204 〜50259- 96)
(GBJ 303 —88)
«电气装置安装工程接地装置施工及验收规范》(GB50169- 92) 《建筑工程施工现场供用电安全规范》(GB50194- 93)
四、系统应用优势
1. 成本低廉：由于整个监控环境是同一栋楼，监控点比较集中，普通模拟摄像机接入系统，整个系统造价低廉，
2. 应用设备少。
前端模拟视频信号通过视频线直接拉到监控中心接入硬盘录像机，DVR 带环通功能，直接环通输出视频信号接模拟矩阵上电视墙。
取代视频分配器分配视频信号。
减少设备维护，检修等程序。
3. 操作方便：管理人员无需经过特别的培训即可操作整个系统，中心图像输出上墙可依靠专用矩阵系统键盘进行各种操作，操作界面均为中文版本，设备的连接，设置只需简单的几个步骤，根据产品说明书按步骤设置即可。
4. 安全性高：先进的加密技术：用户登录时，在网络中传输的用户名和密码信息经过加密处理，他人无法通过网络截取用户信息；在监控中心，用户名和密码也同样采用加密技术进行存储，通过先进的加密技术，保证系统信息的安全性。
第二章系统方案设计
、总控中心系统拓扑图如下：
16岀模拟视频矩阵系统原理图
RM IK IN *i
扯悍氏| 蛆朦札畏硬帆程掬札w(«k弹邙机舉辔取甲逼机舉即机
32 31 科畀时朋W
第三章附录
设备介绍：
HXX8000矩阵主机采用嵌入式控制技术以及大规模音、视频切换专用芯片，融合了先进的
音、视频切换技术，超强的数据处理能力；中英文菜单综合设置HXX8000矩阵主机系统功能；支持屏幕显示（OSD系统时间、日期、运行状态、摄像机标题；实时侦测视频输入状态，可选择的视频丢失提示；提供视频输入有源分配；支持视音频自由、程序、同步、群组、定时多种切换方式；完善的控制权限、权力等级、用户授权，保障HXX8000矩阵主机系统安全管理；内
置16路报警输入、2路报警联动输出，外接报警主机可扩展系统警点容量，警点警防状态可查询，报警输出可编程，警后联动视、音频切换，自动录像，支持警情记录；支持多台HXX8000矩阵主机联网控制（采用RS485方式）；内置多种控制协议，可直接同时控制4种不同控制协议的解码器、智能球形摄像机；支持RS485 TCP/IP控制；HXX8000矩阵主机采用先进的防雷技术使设备运行更安全，音、视频输入、输出、分配模块化、高密度结构。
视、音频主机采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。
采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。
在一个标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。
HXX8000矩阵主机具有
完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备的键盘对系统进行操作和编程。
系统中最多可以使用16个键盘或多媒体终端。
HXX8000矩阵主机单机256进32 出，超大型矩阵（定制）。
产品特性:
采用大型音视频切换芯片，系统结构合理系统稳定
支持自由、同步、程序、群组多种切换方式
系统模块化设计，输入，输出可以任意组合
自带中英文OSD菜单显示单机256进32出，可级联
组成大型系统每一路输出全部带中英文字符、日期显示
内部自带16路报警输入2路报警输出标准化机箱，可配合标准机柜使用断电记忆、自动恢复功能可选配网络控制模块，进行远程控制
系统模块:
中央处理器模块：控制整个矩阵系统，包括3个RS-485数据端口，1个数据接口
视频输入模块：每块视频输入模块提供16路视频输入
视频输出模块：每块视频输出模块提供8路视频输出。
内置报警模块：报警模块提供16路报警点输入，2路报警联动输出
产品型号说明:
例: HXX8000S/M/L-XXXV(V)CC
HD产品9000系列名称
S:小型矩阵
M:中型矩阵
L:大型矩阵
V:视频
A:音频
XXX表示视频输入的路数
CC表示视频输出的路数
（例：HXX8000M-64V1华迅达产品9000系列中型矩阵64路输入16路输出的视频矩阵）
产品外观尺寸以及配置说明:
2U机箱：可配置64路视频输入16路视频输出
4U机箱：可配置128路视频输入32路视频输出8U机箱：可配置256路视频输入32路视频输出
技术参数
设备简介：
系统控制键盘是闭路电视监控系统重要的人机对话设备，它根据操作员的键入指令对系统中的视频切换设备、音频切换设备、摄像机解码设备以及报警控制设备进行操作，并接收和检测系统中各种设备发出的回送信息。
液晶屏能显示输入的数据以及各种设备的运行状态。
主控键盘用户密码管理，必须输入正确密码才能对键盘进行操作。
主控键盘是按照人机原理进行设计的系统控制键盘。
主控键盘是用于系统控制和系统编程的多功能键盘。
可以非常方便的控制云台转动和镜头动作，变速操纵杆能控制多种类型的智能高速球。
它能完成矩阵系统的全部操作和编程设置功能。
主控键盘与矩阵系统通过RS-485接口连接，控制距离达1500米。
设备特性：
液晶显示屏显示摄像机图像号码用户密码输入、操作安全可靠云台镜头控制、变速操纵杆控制变速球型摄像机监视器/摄像机选择、液晶显示屏显示运行状态多至16个系统键盘联机工作报警布防、撤防、报警联动功能通过编程可设定系统规模、控制范围
总线自动巡更线路故障报警功能
设备参数:
型号 HXX8020/HXX8030 供电电源 DC9V-DC12V 500mA 通讯方式 RS-485半双工 通讯速率 9600bps/s 接
口
八芯电话插座 显示方式 液晶显示屏 环境温度 0 C ~55C
环境湿度
< 90 % RH （无凝结） 外形尺寸（mr ）i 375(L) X 171(W) X 70 (H) 重
量
2.5Kg
设备连接图:
卜
，aIa-IJ fflla-
SYSTEM KEY BO ARD
SYSTEM KEY BOARD
16路嵌入式硬盘录像机 HX-8216
▲
飞;
甌|
闻画@0（3 值回@@@ 「| 和-q
|叵回®
回®回
"好
晅
晅叵
SYS TEM KEY BOARD
详细参数:
产品型号 HX-8216 压缩格式 Mpeg4/H.264 视频制式 NTSC/PAL
视频输入/输岀 16路视频输入/2路视频输岀 环通输岀
16路环通输岀 VGA t 出
1 路 VGA t
音频输入/输岀 16路音频输入/16路音频输出 录影格式 D1,HD1,CIF
显示速度
在 CIF 格式下，480fps(NTSC),400fps(PAL)
♦录像、回放、网传，三工实时作业； ♦自动轮循，全屏，四画面，等多屏显示; ♦MPEG4/H.264双码流压缩； ♦易于使用的便捷图像界面； ♦嵌入式Linux 操作系统； ♦鼠标、遥控器可快速操作； ♦环通视频输入输岀
♦TCP/IP 、 DHCP DDNS 等网络功能。
♦移动侦测、传感器而触发的事件录影功能； ♦断电后自动恢复录像功能
♦远程监控、远程回放、语音对讲、地图显示等 ♦Web 浏览器、客户管理软件进行监控； ♦USB 接口、刻录机、网络，皆可备份； ♦支持1TB 的SATA 接口硬盘；
设备清单列表。
