现浇结构尺寸允许偏差和检验方法
项目允许偏差
(mm)
检验方法
轴线位置
基础15
钢尺检查独立基础10
墙、柱、梁8
剪力墙 5
垂直度层高
≤5m 8
经纬仪或吊线、钢尺检
查
>5m 10
经纬仪或吊线、钢尺检
查
全高(H)
H/1000且≤
30
经纬仪、钢尺检查
标高
层高±10 水准仪或拉线、钢尺检
查
全高±30
截面尺寸+8,-5 钢尺检查
电梯井井筒长、宽对定位中心线+25,0 钢尺检查
井筒全高(H)垂直度
H/1000且≤
30
经纬仪、钢尺检查表面平整度8 2m靠尺和塞尺检查
预埋设施中心线位置
预埋件10
钢尺检查预埋螺栓 5
预埋管 5
预留洞中心线位置15 钢尺检查较大值。

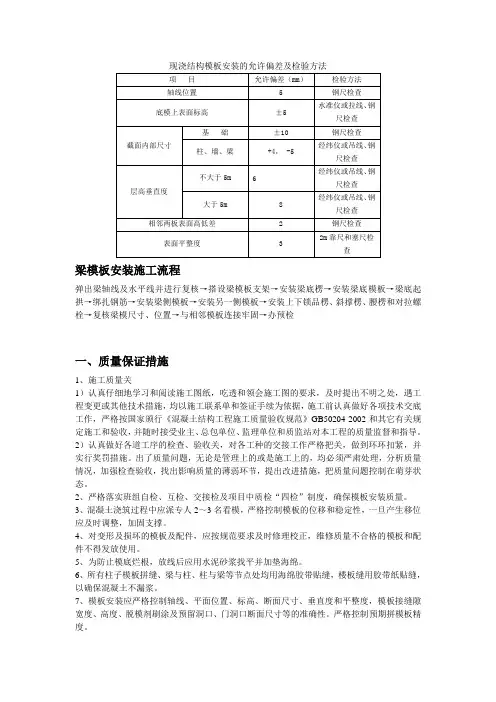

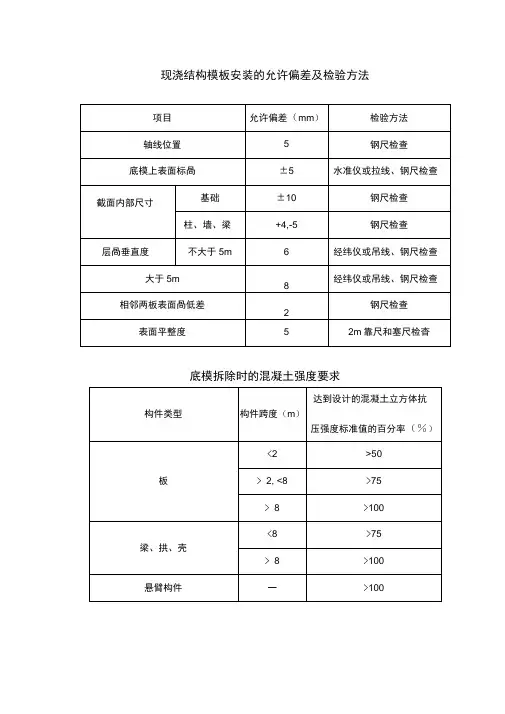

底模拆除时的混凝土强度要求
构件类型构件跨度(m)达到设计的混凝土立方体抗压强度标准值的百分率(%)
板
≤2 ≥50 >2,≤8 ≥75 >8 ≥100
梁、拱、壳≤8 ≥75 >8 ≥100
悬臂构件—≥100
钢筋安装位置的允许偏差和检验方法
注:1、检查预埋件中心线位置时,应沿纵、横两个方向量测,并取其中
项目
允许偏差
(mm)
检验方法绑扎钢
筋网
长、宽±10 钢尺检查
网眼尺寸±20
钢尺量连续三
档,取最大值
绑扎钢筋骨架
长±10 钢尺检查宽、高±5 钢尺检查
受力钢筋
间距±10 钢尺量两端、中间
各一点,取最大值排距±5
保护
层厚
度
基础±10 钢尺检查
柱、梁±5 钢尺检查
板、墙、壳±3 钢尺检查
绑扎箍筋、横向钢筋间距±20
钢尺量连续三
档,取最大值钢筋弯起点位置20 钢尺检查中心线位置 5 钢尺检查
的较大值;
2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上,且不得有超过表中数值倍的尺寸偏差。
项次 项 目 允许偏差 (mm)
检验方法
1
轴线位移 10 用尺检查
垂直度
小于或等于3m 5
用2m 托线板或 吊线、尺检查
大于3m 10
2 表面平整度 8
用2m 靠尺和楔 形塞尺检查
3 门窗洞口高、宽(后塞口) ±5 用尺检查
4 外墙上、下窗口偏移20 用经纬仪或吊线检查
一般抹灰的允许偏差和检验方法
项次项目
允许偏差(mm)
检验方法
普通抹
灰
高级抹
灰
1 立面垂直度 4 3 用2m垂直检测尺检查
2 表面平整度 4
3 用2m靠尺和塞尺检查
3 阴阳角方正
4 3 用直角检测尺检查
4 分格条(缝)直线
度
4 3
拉5m线,不足5m拉通线,用
钢直尺检查
5
墙裙、勒脚上口直
钱度
4 3
拉5m线,不足5m接通线,用
钢直尺检查
注:1、普通抹灰,本表第3项阴角方正可不检查;
2、顶棚抹灰,本表第2项表面平整度可不检查,但应平顺。
