电气设备按照电压等级划分，一般分为高压电器和低压电器两类。
高
压电器适用于电压等级在1kV以上的电力系统中，而低压电器适用于
电压等级在1kV以下的配电系统中。
划分标准主要基于以下两个因素：
1.电压等级
电压等级是高压电器和低压电器的主要划分标准。
电力系统中的电压
等级分布很广，从几百伏到几百千伏不等。
一般来说，电压等级高于
1kV的电气设备被归为高压电器，而低于1kV的则归为低压电器。
这
是因为高压电器需要经受更大的电流和电压，需要更加牢固和安全的
设计，而低压电器则不需要过多的安全保护措施。
2. 承载能力
承载能力指的是电器设备可以承受的电流大小。
如果一个电器设备承
受的电流较大，其就归为高压电器，反之则归为低压电器。
一般来说，高压电器的承载能力在几千安以上，而低压电器则在几十安以下。
除了以上两个最主要的因素之外，高压电器和低压电器划分标准还可以根据环境要求、工作温度要求、用途等多种分类方法进行划分。
不同的分类方法适用于不同的应用场合。
总结一下，高压电器和低压电器的划分标准主要基于电压等级和承载能力，而其他的分类方法则根据不同的应用场景进行划分。
了解高压电器和低压电器的划分标准可以帮助我们更好地选择适合不同电气系统的电器设备。

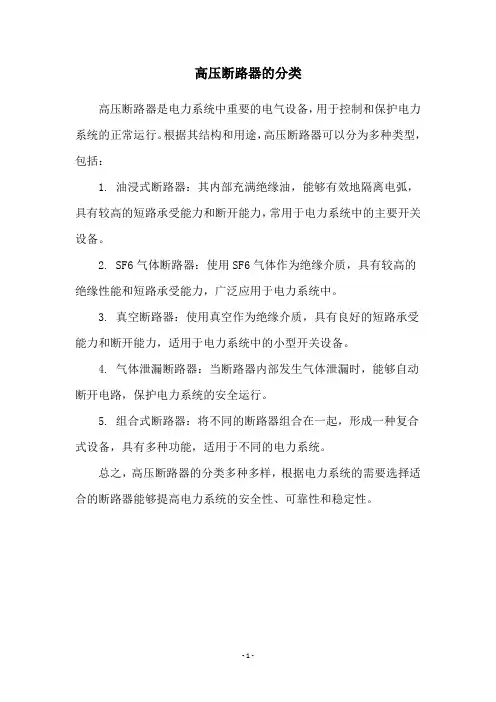

高压断路器的分类
