建设工程取样送检指南
建筑工程材料见证取样检测送样指南最新
标养 28 天必 须报单，同条 件累积温度
必须达到 600 度， 时间 不低于 14 天
试件在标准养护条件下养护龄期 28 天前 1-2 天送至本所
试件在标准养护条件下养护龄期 28 天前 1-2 天送至本所 2kg 共取 5kg 共取 3kg 1kg 1 平方米 * 两块 1 平方米 * 两块 1 平方米 * 两块 1 平方米 * 两块
不得少于 2 组； ③对地下防水预拌砼当连续浇注砼每 500m3应留置不少于 2 组试件，且每部 位（底板、侧墙）试块不少于两组； 当每增加 250～ 500m3砼时，应增加两 组试样，当砼增加量在 250 m3以内时
不再增加试件组数
以每月同标记的止水带产量为一批 20t 为一批
C类产品 100t 为一批，其它类产品 10t 为一 批
20 块
20 块 15 块 5张 2份
2
54
55 56 57 58 59 60
61
62
.
混凝土抗渗
漆 止水带 石材胶粘剂 瓷砖胶 硅铜密封胶 混凝土和钢筋混凝土管
压浆剂
轻钢龙骨
.
①对有抗渗要求的砼结构，其砼试件 应在浇注地点随机取样，同一工程、 同一配合比的砼取样不应少于一次，
留置组数可根据实际需要确定； ②对地下防水砼同一工程、同一配合 比的砼当连续浇注的砼每 500m3应留 置不少于一组抗渗试件，且每项工程
500mm原材三支）
2天 1 个月 1 个月
2天 1天 2天 2天 2天
1天
1~2 天
1天
1天
1 平方米 * 两块
0.8L 2Kg 同厂家各种规格总数的 10%，且不少于 2 个规格 应在每批（同牌号、同型号、同规格） 数量中抽查 10%，且不少于 1 个。 每种规格 10 根，每根长度为 400mm 排水管件每种规格 9 个；给水管件每种 规格 6 个，配送相应规格的热水管材 200mm× 6 根
建设工程质量检测中心取样送检指南
建设工程质量检测中心取样送检指南一、背景介绍建设工程质量检测中心作为建设工程质量的监督机构，工作的准确性和可靠性直接关系到工程质量的评估和控制。
因此，质量检测过程中的取样送检环节至关重要。
本指南将详细介绍建设工程质量检测中心取样送检的具体流程和注意事项。
二、取样过程1.明确取样目的：在进行取样之前，要明确取样的目的和要求，例如化学成分分析、力学性能测试、物理性能测试等。
2.选择取样点：根据设计要求，在施工现场选择合适的取样点。
取样点应具有代表性，能够真实反映工程质量。
3.确定取样数量：根据具体要求和标准规定，确定所需的取样数量。
取样数量要足够，以保证结果的准确性和可靠性。
4.取样方法：根据不同的取样目的，采用相应的取样方法。
例如，对于混凝土取样，可以采用钢管竖直探入取样法、均匀推进法等。
5.取样器具准备：确保使用的取样器具干净、无杂质，并进行消毒处理，以防止交叉污染。
6.取样操作：进行取样前，要对取样点周围进行清洁，避免污染影响取样结果。
按照取样方法进行取样，确保取样器具充满，并且取样过程中无任何污染。
7.标识和包装：对每个取样进行标识，包括取样点、取样时间、取样人员等信息，并将样品封装在合适的容器中，防止样品的污染和损坏。
三、送检过程1.选择检测机构：根据建设工程质量检测中心的要求，选择合适的检测机构进行样品检测。
考虑检测机构的专业性、设备先进性和检测能力等因素。
2.填写送检单：参照检测机构提供的送检单模板，填写样品的相关信息，包括取样点、取样时间、样品特征、取样目的等。
3.样品保存：对于需要长时间保存或特殊保存条件的样品，需按照检测机构要求进行保存，以保证样品在送检过程中不发生变化。
4.样品送检：将已标识和包装的样品送至检测机构。
在送检过程中要注意样品的安全和完整性，防止样品在运输过程中破损。
四、注意事项1.取样过程中要注意安全，防范各种风险和意外事件的发生。
2.取样点要具有代表性，能够真实反映工程质量。
建设工程取样送检指南
、建设工程质量检测中心取样送检指南钢结构类安全网、扣件及绝热材料类安全网GB5725-1997一次生产投料3000张为一批，不足3000张按一批计。
一批中随机抽取按批量大小确定取样数量：批量< 50 张，抽取2张；批量范围51 〜500张，抽取3张；批量范围501〜3000 张，抽取5张。
①委托时应明确产品名称牌号、类型（平网、立网）、生产厂家、尺寸；②检验工程为耐冲击性密目式安全网GB16909-199 7一次生产投料5000张为一批，不足5000张按一批计。
一批中随机抽取按批量大小确定取样数量：批量< 500 张，抽取2张；批量范围501〜2000张，抽取4张；批量范围>2000张，抽取6张。
②委托时应明确产品名称牌号、生产厂家、尺寸；②检验工程为耐冲击性和耐贯穿性能钢管脚手架扣件GB15831-199 5同类型扣件10000件为一批，不足10000件按一批计。
一批中随机抽取按批量大小确定取样数量：批量范围208〜500件，抽取8件；批量范围501〜1200件，抽取13件；批量范围1201 〜10000 张，抽取20①委托时应明确产品名称牌号、类型（直角扣件、旋转扣件、对接扣件、底座）、生产厂家；②检验工程包括抗滑性能、抗破坏性、扭转刚度、抗拉性能、抗压性能。
绝热材料的导热系数、表观密度、压缩强度以同一类别、规格的产品模塑板以2000m3为一批，挤3塑板以300 m为一批，不足此数亦以随机抽取5块样品：3块用作表观密度和压缩强度，2块100X100mr试件5块；300X300mr砖类陶瓷砖及石材类天然花岗石建筑板材GB/T18601- 2001天然大理石建筑板材JC/T79-2005同厂家、同品牌、同一品种、类别、等级的板材，一次进货为一个验收批。
在同一批产品中随机抽取。
①尺寸、平面度、角度偏差、外观质量，按实际尺寸送检，数量不少于5块；②镜面光泽度试样尺寸不少于300X 300mm 数量不少于5块；③体积密度、吸水率、干燥压缩强度试样边长为50mm的立方体或© 50 X 50mn圆柱体，数量5块；④弯曲强度试样长:10 XH+50m，宽度：①委托时应明确产品名称、产地、花纹特征、尺寸（长、宽、厚）、质量等级（合格品、一■等品、优等品）；②如分别做干燥及水饱和弯曲强度实验，则应分别制备1组试样。
建筑工程材料取样、送检指南
建筑工程材料取样、送检指南建筑工程材料取样、送检指南以下是建筑工程材料取样、送检的指南，以确保建筑材料的质量符合标准。
1.水泥取样批量：同一水泥生产厂、同期出厂、同一出厂编号及同强度的水泥。
送检规定送检数量：散装水泥≤500t/批；袋装水泥≤200t/批。
必须先检验后使用，严禁先施工后检验。
2.钢筋、钢绞线、钢丝取样规定：同一生产厂、同一炉罐号、同一规格、级别、同一交货状态及同一进场时20个以上不同部位取等。
送检规定送检数量：热轧带肋、光圆钢筋、低碳钢热轧圆盘条及余热钢筋≤60t/批；冷轧带肋钢筋≤50t/批。
必须先检验后使用，严禁先施工后检验。
3.预应力钢筋取样规定：同一生产厂、同一炉号、同一规格、级别、同一交货状态及同一进场时20个以上不同部位取等。
出厂抽检报告必须符合产品合格证要求及检验报告填写要求。
4.砌体材料取样批量：同一产地、同一规格的砌体。
送检规定送检数量：蒸压加气混凝土砌块每一万块为一批，不足一万块时亦为一批；轻集料混凝土小型空心砌块每1万块为批，不足1万块时亦为一批；普通混凝土小型空心砌块每1万块/批，不足1万块时亦为一批；蒸压灰砂砖、蒸压灰砂空心砖、粉煤灰砖每10万块为一批，不足月）必须复检。
5.建筑材料环境污染检验报告必须送检填充用的水泥砂、碎石、卵石、轻板墙体浆、细石混凝土。
对于有室内装饰装修工程的人造木板、饰面人造木板面积大于500m²的，必须送检配合比设计报告和有设计规定的隔声、防火、防水及密封的材料质量证明文件。
以上是建筑工程材料取样、送检的指南，希望能对大家有所帮助。
2、建筑材料放射性指标检验报告3、建筑材料环境污染检验报告在进场之前，需要对建筑材料进行物理性能检验和放射性指标检验。
建筑材料的放射性指标检验报告和环境污染检验报告也需要进行。
7、建筑玻璃1、产品合格证2、出厂抽检报告建筑玻璃需要有产品合格证和出厂抽检报告。
同一产地、规格和进场时间的玻璃需要按规定的批量进行检验，严禁先施工后检验。
建筑工程取样送检指南(新版)
建设工程质量检测中心取样送检指南钢材类钢结构类安全网、扣件及绝热材料类水泥、砂石及砼类砖类陶瓷砖及石材类给排水管类(一)给排水管类(二)给排水管类(三)给排水管类(四)建筑门窗及型材类防水密封材料类（一）防水密封材料类（二）防水密封材料类（三）外加剂类化学成份分析类电线电缆类环境及有害物质类基桩检测指南二、检测前基桩顶部处理工作1、静载试验◆混凝土灌注桩必须先凿掉桩顶部份的浮浆层。
◆桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。
◆距桩顶1.5倍桩径范围内，应加设3~5mm厚的钢套箍或箍筋，箍筋间距不宜大于150mm，桩顶应设置钢筋网片2~3层，间距60~100mm。
◆桩头混凝土强度等级宜比桩身混凝土提高1~2个等级，且不得低于C30。
◆高应变法检测的桩头测点处截面尺寸应与原桩身截面尺寸相同。
2、低应变检测◆凿除桩顶浮浆及松动部分，露出密实的混凝土。
打磨传感器安装点和激振点示意图根据激振及安装传感器的要求，将桩顶表面上传感器安装点和激振点打磨成直径宜为150mm和50mm的光滑平面，光滑平面与桩轴线垂直，如下示图。
3、超声检测超声声测管的埋设要求：◆声测管应采用钢质管材，应具有一定的强度和刚度。
内径宜为50～55mm，管身不得有破损，管内不得有异物。
◆当桩径小于或等于2000mm时，应埋设3根管；当桩径大于2000mm时应埋设4根管，声测管呈对称分布（见图）。
声测管布置图◆声测管底部应预先封闭，宜用堵头封闭或用钢板焊封，以保证不渗浆。
◆每节钢管应采用螺纹外套管接头连接，应保证连接处不渗浆。
◆挖孔桩可在安放钢筋笼后将声测管焊接或绑扎在钢筋笼内侧，每节声测管在钢筋笼上的固定点不应少于3处，声测管之间应相互平行。
◆在桩身未配筋的部位，应采取有效方法将声测管固定在孔壁上。
◆声测管顶部高出桩顶的距离不宜小于500mm。
◆埋设完后在声测管上部应立即加盖或堵头，以免异物入内。
建筑材料见证送检及竣工验收检测参照规范：GB50300-2001《建筑工程施工质量验收统一标准》GB50210-2001《建筑装饰装修工程质量验收规范》GB50222-1995《建筑内部装修设计防火规范》GB50325-2001（2006版）《民用建筑工程室内环境污染控制规范》GB50354-2005《建筑内部装修防火施工及验收规范》GB50312-2007《综合布线工程验收规范》GB50411-2007《建筑节能工程施工质量验收规范》除以上规范外，还应符合国家现行有关技术标准、规范的规定。
建筑工程材料取样、送检指南
为一批.当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足 300 个接头 可进入下一道工序施工.
时，应按一批计划。
2、复验时，应再切取 6
3、电弧焊接头:在现浇混凝土结构中,应以 300 个同牌号钢筋、同型式接头作为一批；在房屋 个试件。
结构中，应在不超过二楼层中 300 个同牌号钢筋、同型式接头作为一批。每批随机切取 3 个接 3、钢筋焊接 L=搭接长度+
2
（b）冷轧带肋钢筋：≤50t/批。
组）；弯曲 L=140mm+6。
3、钢绞线 3、力学及工艺性能
(c）钢筋焊接网应成批验收，每批应由同一厂家生产的、受力主筋为同一 2d(2 支/组）
4、钢丝
检验报告
直径的焊接网组成，重量不应大于 20t/批
做到先检验后使用，严禁先施工后检验
钢筋的取样要求、产 有下列情况之一者，均需进行钢筋化学成份检验报告:
2、漏电开关取样批量按照进场的同一生产厂家、同一规格型号的材料总数
漏电开关、空 1、产品合格证
27
量为基数取样，材料总数量（个数)在 100 个及以下取样一组,100 个以上
气断路器 2、出厂抽检报告
按照每 100 个取样一组，不少于两组；
3、空气断路器取样批量按照进场的同一生产厂家、同一规格型号的材料总
头，做拉伸试验.
每边 180mm
34 钢筋焊接接头
4、电渣压力焊接头：在现浇钢筋混凝土结构中，应以 300 个同牌号钢筋接头作为一批；在房 4、闪光对焊、电渣压力
屋结构中，应在不超过二楼层中 300 个同牌号钢筋接头作为一批;当不足 300 个接头时,仍应作 焊:
为一批。每批随机切取 3 个接头做拉伸试验。
建筑工程取样送检指南
建筑工程取样送检指南一、前言二、目的三、主要内容1. 水泥取样：水泥是建筑材料中的重要成分，其质量直接影响到混凝土的强度和耐久性。
水泥取样需在施工现场取自不同供货商的不同包装的水泥，每包取样量应为1kg，每个供货商至少取2包水泥样品，且应按照混凝土设计配比的比例取样。
取样时需保证样品干燥、无外来物质污染。
2.混凝土取样：混凝土是建筑工程中常用的材料，其强度和耐久性对工程质量具有重要影响。
混凝土取样应遵循以下原则：-取样位置：应从混凝土搅拌站为每次供料区域的直立浇筑工程中取样。
-取样方法：每次供料区域的取样应代表整个区域的混凝土质量，每次供料区域按照设计配比划分子区域，每个子区域至少取2个样品，样品标识清晰，以避免混淆。
- 取样量：每个子区域的每批次10m3混凝土中至少取3kg样品，样品应均匀混合，避免大颗粒聚集。
-取样时间：取样应于混凝土浇筑后24小时内进行，以保持水泥水化反应的连续性。
3.钢筋取样：钢筋是混凝土工程中的重要承载材料，其质量和性能直接影响到工程的安全性。
钢筋取样应遵循以下原则：-取样位置：应在现场实际用钢筋的各个构件处进行取样。
-取样方法：每个构件至少取2个样品，样品标识清晰，以避免混淆。
-取样量：每个构件中至少取2根钢筋样品，样品长度不少于1m。
-取样时间：取样应在钢筋装配完成后进行，以确保取样的钢筋质量符合设计要求。
四、取样方法1.现场取样：在施工现场根据取样要求，使用专用工具进行取样操作。
取样时应避免材料受到污染和损坏，应采用尽量少破坏原有结构的方法进行取样。
2.实验室取样：将现场取得的样品送至检测实验室进行测试。
在样品运输过程中应注意保持样品的原样性和干燥性。
在送检前应按照实验室的要求进行样品的保存和处理。
五、送检要求1.样品标识清晰：每个样品应标明取样位置、取样时间、取样人员等信息，确保样品的可追溯性。
2.样品保存恰当：采用适当的包装和保存方法，保持样品的湿度和温度适宜，以确保测试结果的准确性。
建设工程试验检测取样、送检指南大全
建设工程试验检测取样、送检指南大全一、水泥物理性能试验1. 取样频率：同一水泥厂、同期出厂、同一出厂编号及同强度水泥（散装≤500吨/批、袋装≤200吨/批）。
2. 取样方法：随机在不同部位至少20袋水泥中匀称抽样经搅拌匀称后，取10㎏试样。
二、钢筋原材力学性能试验1. 取样频率：同一生产厂家、同一炉批号、同一规格、级别、同一交货状态及同一进场时间≤60吨/批。
2. 取样方法：每批任意选取两钢筋切取两条用于拉伸试验，两条用于冷弯试验为一组，长度按不同试验室的检测仪器定。
三、钢筋单、双面搭接焊及电渣压力焊试验1. 取样频率：在现浇钢筋混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同型式接头作为一批，当不足300个接头时，仍应作为一批。
2. 取样方法：每批随机切取3个接头为一组，长度按不同试验室的检测仪器定。
四、钢筋闪光对焊试验1. 取样频率：同一台班内、由同一焊工完成的300个同牌号、同直径钢筋焊接接头作为一批。
当同一台班内焊接的接头数量较少，可在一周内累计计算，累计仍不足300个接头时，仍按一批计算。
2. 取样方法：从每批接头中随机切取，3个接头抗拉3个接头冷弯为一组。
五、钢筋机械连接试验1. 取样频率：同型号、同规格接头，以500个为一批，不足500个接头仍作为一批。
2. 取样方法：每批随机切取3个接头，另取3条钢筋作为母材抗拉试验为一组，长度按不同试验室的检测仪器定。
六、蒸压加气混凝土砌块试验1．取样频率：每1万块为一批，不足1万块仍作为一批。
2．取样方法：按膨胀方向中心分上、中、下抽取共9个试样为一组，每个试样平整切割成100×100×100mm。
七、平凡混凝土小型空心砌块试验1. 取样频率：每1万块为一批，不足1万块仍作为一批。
2. 取样方法：随机抽取5块为一组。
八、轻集料混凝土小型空心砌块试验1. 取样频率：每1万块为一批，不足1万块仍作为一批。
建设工程取样送检指南
钢板焊接
JGJ81-2002
同一批钢板，同一焊接工艺制作的钢板为一验收批。
在外观合格试样中随机截取试样，截取样品时，尽量采用机械切削的方法；用其它方法截取时须保证受试部分的金属不在切割影响区内。
拉伸：40～50cm钢板条（宽2～3cm）2件；
压扁：4cm长钢管圈2个。
表面质量不合格的钢管要先剔除，再组批取样。
钢绞线
GB/T5224-2003
同牌号、同规格每60t为一批。
随机抽取3盘，每盘1支。
各取80cm一段，共3支。
钢板厚度方向
性能
GB5313-85
同一炉罐号、同一热处理制度、厚度极差在20%以内的重量不大于25t的钢板为一验收批。
每组：
水泥： 5kg
砂： 10kg
石灰膏： 1kg
外加剂： 0.5kg
①配合比验证检验时需提供配合比报告原件和相应原材料；
②委托配合比设计时应提供外加剂掺量及水泥、砂最近3个月内的有效检验报告；
③配制混合砂浆时需配送石灰膏。
砼试块抗压
GB/T50081-2002
GB50204-2002
同一部位、相同配比的砼每100 m3成型不少于一组；若一次连续浇灌超过1000 m3的，可200 m3成型不少于一组。
②委托时须明确陶粒的种类（粘土陶粒、页岩陶粒、粉煤灰陶粒或其它种类陶粒）。
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
混凝土配合比
设计
（包括混凝土配合比验证）
JGJ55-2000
建筑工程材料取样、送检指南
建筑工程材料取样、送检指南序号项目名称证明文件送检规定送检数量1、产品合格证取样批量：同一水泥生产厂、同期出厂、同一出厂编号及同强度的水泥：2、出厂物理性能抽（1）散装水泥：≤ 500t/ 批；检报告（2）袋装水泥：≤ 200t/ 批；20 个以上不同部位取等1水泥3、建筑材料放射性（3）当对水泥质量有怀疑或存放期超过三个月（快硬硅酸盐水泥超过一个量样品不小于 12kg。
指标检验报告月）必须复检。
4、物理性能进场后做到先检验后使用，严禁先施工后检验检验报告同一生产厂、同一炉罐号、同一规格、级别、同一交货状态及同一进场时1、钢筋1、产品合格证间的钢筋：（a）热轧带肋、光圆钢筋、低碳钢热轧圆盘条及余热钢筋：≤60t/ 批。
拉伸 L=200mm+10d（ 2 支 /2、预应钢筋2、出厂抽检报告2（b）冷轧带肋钢筋：≤ 50t/ 批。
组）；弯曲 L=140mm+6.2d3、钢绞线3、力学及工艺性能（c）钢筋焊接网应成批验收，每批应由同一厂家生产的、受力主筋为同一（2 支/ 组）4、钢丝检验报告直径的焊接网组成，重量不应大于20t/ 批做到先检验后使用，严禁先施工后检验钢筋的取样要求、产有下列情况之一者，均需进行钢筋化学成份检验报告：3钢筋化学成分品合格证要求及检（1）进口钢筋焊接前，应进行化学成份分析及可焊性试验；检验验报告填写要求详（2）钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正见同上。
常现象1、产品合格证取样批量：同一产地、同一规格的砌体：2、出厂抽检报告（1）蒸压加气混凝土砌块：每一万块为一批，不足一万块时亦为一批；4砌体材料3、进场物理性能检（2）轻集料混凝土小型空心砌块：每 1 万块为批，不足 1 万块时亦为一批；20块/组验报告（3）普通混凝土小型空心砌块：每 1 万块 / 批，不足 1 万块时亦为一批；4、建筑材料放射性（4）蒸压灰砂砖、蒸压灰砂空心砖、粉煤灰砖：每10 万块为一批，不足指标检验报告10 万块亦为一批；烧结砖类第 3.5万块为一批，不足 3.5 万块亦为一批。
建设工程取样送检指南
非工艺检验：以300个同类型接头为一批。
应从每批接头中随机切取。
试样长度为50～60cm共3支，只作拉伸试验。
搭接焊试件应保证距焊口外
两边各留出20cm左右。
并应使两钢筋的轴线在一直线上。
钢筋焊接
网片
JGJ/T114-2003
①委托时应明确产品名称牌号、类型（直角扣件、旋转扣件、对接扣件、底座）、生产厂家；
②检验项目包括抗滑性能、抗破坏性、扭转刚度、抗拉性能、抗压性能。
绝热材料的
导热系数、表观密度、压缩强度
GB/T10801.1～.2
-2002
以同一类别、规格的产品模塑板以2000 m3为一批，挤塑板以300 m3为一批，不足此数亦以一批计。
10套/组
①应明确螺栓规格、性能等级、生产单位、生产批号等信息；
②螺栓表面的保护膜不得损坏。
螺栓、螺母、垫圈的硬度
GB/T1231-2006
GB/T3633-1995
同一生产批号随机抽取10件为1组，螺栓、螺母、垫圈应分别送检。
10件/组
应明确螺栓规格、性能等级、生产单位、生产批号等信息。
螺栓连接摩擦面抗滑移系数
拉伸：40～50cm钢板条（宽2～3cm）2件；
压扁：4cm长钢管圈2个。
表面质量不合格的钢管要先剔除，再组批取样。
钢绞线
GB/T5224-2003
同牌号、同规格每60t为一批。
随机抽取3盘，每盘1支。
各取80cm一段，共3支。
钢板厚度方向
性能
GB5313-85
同一炉罐号、同一热处理制度、厚度极差在20%以内的重量不大于25t的钢板为一验收批。
建筑工程材料取样送检指南
建筑工程材料取样送检指南一、引言建筑工程施工过程中，需要使用大量的材料，如水泥、钢筋、砂浆等。
为确保施工材料的质量，需要进行取样并送检，以便对其进行监督和控制。
本文将详细介绍建筑工程材料的取样和送检的流程和注意事项。
二、取样方法1.取样地点选择根据实际施工需要，选择合适的材料供应商和取样地点。
一般来说，应从批量较大、贮藏条件良好、物料质量可靠的地方进行取样。
2.取样数量取样数量应根据材料的规格和用途进行合理确定。
一般来说，单次取样不少于3份，确保数据的可靠性。
3.取样方法根据不同的材料性质和施工需要，确定合适的取样方法。
常用的取样方法有钢筋锯切取样、钢筋拉拔取样、砂石、水泥、混凝土等材料的手工取样等。
4.取样工具根据不同材料的特点，选择合适的取样工具。
如取样锯、取样器、采集袋等。
5.取样标识每个取样位置都需要做好标识，以确保取样数据的准确性和可追溯性。
在取样瓶或袋上标明取样日期、取样位置、材料批次号等重要信息。
三、送检事项2.填写送检单在送检材料之前，必须填写送检单，并附上相关资料，如材料生产厂家、批次号、规格等。
在填写送检单的过程中，要填写清楚、准确，以避免信息错误导致送检结果的不准确。
3.检查材料质量证明书在送检前要检查材料的质量证明书，确保材料符合相应的国家标准和规定。
4.保证送检样本的完整性和真实性在送检过程中，应确保送检样本的完整性和真实性，避免样本被污染或损坏。
5.保存送检单和取样瓶或袋的编号对应关系为了保证取样数据的可靠性和追溯性，应将送检单和取样瓶或袋的编号对应关系妥善保存。
四、送检结果的分析与处理1.判断送检结果根据实验室提供的检测结果，判断材料是否符合相关标准和要求。
如不符合，需要采取相应的处理措施。
2.处理不合格材料对于存在不合格现象的材料，可以选择与供应商协商退换货、重新采购合格材料或进行二次送检等处理方式。
3.监督供应商质量管理通过对送检结果的分析与处理，可以及时发现和纠正供应商的不良质量管理行为，确保施工材料的质量安全。
建设工程质量检测中心取样送检指南
建设工程质量检测中心取样送检指南建设工程质量检测中心取样送检指南在建设工程中，质量问题一直是关注的核心问题之一。
建设工程的质量检验需要依靠合理有效的取样方法和送检流程，确保建设工程的质量符合相关的安全标准。
因此，建设工程质量检测中心的取样送检工作显得尤为重要。
本文将就建设工程质量检测中心的取样送检指南进行详细的介绍。
一、取样工作1. 取样时的操作顺序在取样之前，应先确定取样位置和数量，保证取样代表性。
然后，应对取样器进行消毒工作，以确保取样器的卫生状况。
在取样时，应根据取样的位置和特点进行选择，通过细心的观察和采样，保证所采样品的代表性和真实性。
在取样在线时，注意防止采样器、取样容器或样品受到污染，在取完样后，及时封闭采样器或容器，并进行标识。
2. 取样时的注意事项取样时，应遵守如下注意事项：（1）取样器应与样品适宜，须打消毒液消毒，用干净手套操作；（2）当取样地点处于河流、水库、海洋等水体时，应避免发生污染、杂质、沉淀物混入，尽量选择水深、涨潮或落潮、潮水方向和流向等适合的取样地点；（3）当取样地点处于空气中时，应避免采样器发生污染功能在大气中通过空气取样器或鼻子吸气；（4）当取样地点处于密闭场所时，应避免室内污染物对空气的影响，尽量选择适宜的风口或通风口进行取样；（5）可能有病原体的地方以及新鲜生物样品，应避免被污染或干扰样品，如过度搅拌、崩解、摇动等；（6）根据水体的含盐量、微生物水平等要素考虑取样采集的时间和数量。
二、送检工作1. 送检要求在送检时，应注意如下要求：（1）送样品前，应对样品进行清洗消毒，并封装好；（2）要分类送样，根据不同的检测项目，不同样品的运输方式不同，将不同种类的样品进行分类封装，避免混淆；（3）在寄送样品时，必须注明所检测的检测方法、名称和质量标准，以便检测人员进行检测。
2. 送样人员要求在送样时，应注意如下要求：（1）送样人员必须经过专门的培训，并掌握系列的操作技能；（2）送样人员必须是自己检测质量的，准确记录样品的来源、时间、相关信息等；（3）送样人员必须按照规定的要求寄发瓶或容器，并根据需求选择快递或物流公司进行包装和送货；（4）准确记录运单号、货品名称、货物数量、发货人、收货人、联系方式等信息。
建筑工程见证取样检测操作指南
建筑工程见证取样检测操作指南一、前言建筑工程见证取样检测是确保工程质量的重要环节，为了规范见证取样检测工作，提高工程质量，特制定本操作指南。
本指南适用于建筑工程中的见证取样检测操作，包括混凝土、砂浆、砖、钢筋、防水材料等检测项目。
二、见证取样检测的基本要求1.检测单位应具备相应的资质，检测人员应具备相应的资格。
2.取样应按照相关标准进行，取样数量应满足检测要求。
3.取样应在工程现场进行，取样过程中应采取措施确保样品的完整性。
4.取样后，应及时将样品送检，并填写样品信息表。
5.检测报告应真实、准确、完整，并对检测结果负责。
三、见证取样检测的操作步骤1.准备工作：检测单位应提前与施工单位沟通，了解工程进度和取样需求。
检测人员应熟悉相关标准和方法，并准备必要的检测工具。
2.现场取样：检测人员应在施工人员的陪同下，前往取样地点。
根据取样标准，选择合适的取样位置和数量。
在取样过程中，应采取措施避免样品受到污染或损坏。
3.样品包装：将取样的样品放入专用样品袋中，并封口。
在样品袋上应注明工程名称、取样地点、取样日期、样品名称等信息。
4.样品送检：及时将样品送检，并与检测机构确认样品接收。
如有特殊情况，应及时与检测机构沟通，确保样品检测的及时性。
5.检测报告：检测机构完成检测后，应及时出具检测报告。
施工单位应按照检测报告的要求，对不合格的工程进行整改。
6.质量控制：施工单位应建立质量控制体系，对取样、送检、检测报告等环节进行记录和追溯。
四、见证取样检测的注意事项1.取样过程中，应确保样品的真实性和代表性。
避免在取样过程中对样品进行任何改动。
2.样品送检应及时，避免样品长时间存放导致质量变化。
3.检测报告应妥善保管，作为工程质量的依据。
4.施工单位应配合检测单位进行取样工作，确保取样的顺利进行。
5.检测费用由施工单位承担，检测单位应提供正规发票。
建筑工程见证取样检测是确保工程质量的重要手段，通过本操作指南的实施，可以规范见证取样检测工作，提高工程质量。
建筑工程取样送检指南
建筑工程取样送检指南1. 目的和背景建筑工程取样送检的主要目的是确保建筑材料和构件的质量符合设计要求和相关标准，以确保工程的安全和持久性。
取样送检是一个重要的质量控制手段，可以及早发现质量问题并采取相应的措施进行修复或更换。
2. 取样位置和方法2.1 混凝土取样混凝土的取样位置应选择典型的、代表性的部位，例如地板或柱子。
取样方法可以采用切割、钻孔或者按照相关标准要求的方法进行。
2.2 钢筋取样钢筋的取样位置应选择具有代表性的区域，如梁柱节点、墙体等。
通常采用钢筋锤或者钳子等工具进行取样。
2.3 砖块取样砖块的取样位置应选择不同批次、不同供应商的代表性样品，并确保样品的数量充足。
取样方法可采用切割或者用锤子敲击砖块等方式。
2.4 土壤取样土壤的取样位置应根据工程的具体要求选择，例如填土层、基础底床等。
取样方法可采用钻孔、铲子等工具进行取样。
3. 取样方法注意事项3.1 取样过程中要保持取样工具的清洁，避免造成污染。
3.2 取样过程中要避免损坏或改变样品的原有结构和形状。
3.3 取样过程中要记录相关信息，如取样位置、时间、取样人员等。
3.4 取样过程中要注意安全，避免发生意外事故。
4. 取样送检标准4.1 确认送检标准和检测项目，确保取样符合要求。
4.2 根据建筑材料的性质和要求选择合适的送检检测机构。
4.3 对于已取样的材料和构件要进行正确的保存和标记，防止混淆和损坏。
5. 注意事项和常见问题5.1 检查所用的取样工具是否符合要求，如刀片是否锐利、钻头是否完好等。
5.2 在取样过程中应尽量减少对工程的影响和损害。
5.3 取样送检结果应及时进行解读和分析，确保质量问题得到及时处理。
6. 结论建筑工程取样送检是确保工程质量的重要环节，正确的取样方法和标准化的送检流程对于保证工程的安全和持久性至关重要。
相关人员应具备相应的专业知识和技能，并遵守相关的标准和规定进行操作。
(精编)建筑工程取样送检指南(新版)

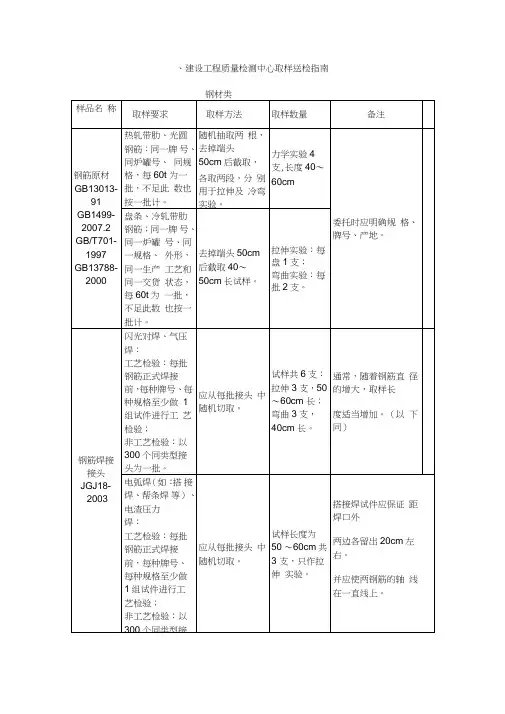

(精编)建筑工程取样送检指南(新版)建设工程质量检测中心取样送检指南钢材类钢结构类安全网、扣件及绝热材料类水泥、砂石及砼类砖类陶瓷砖及石材类给排水管类(一)给排水管类(二)给排水管类(三)给排水管类(四)建筑门窗及型材类防水密封材料类（一）防水密封材料类（二）防水密封材料类（三）外加剂类化学成份分析类电线电缆类环境及有害物质类基桩检测指南一、工程桩抽样检测方法及数量表（依据SJG09-2007）二、检测前基桩顶部处理工作1、静载试验◆混凝土灌注桩必须先凿掉桩顶部份的浮浆层。
◆桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。
◆距桩顶1.5倍桩径范围内，应加设3~5mm厚的钢套箍或箍筋，箍筋间距不宜大于150mm，桩顶应设置钢筋网片2~3层，间距60~100mm。
◆桩头混凝土强度等级宜比桩身混凝土提高1~2个等级，且不得低于C30。
◆高应变法检测的桩头测点处截面尺寸应与原桩身截面尺寸相同。
2、低应变检测◆凿除桩顶浮浆及松动部分，露出密实的混凝土。
打磨传感器安装点和激振点示意图根据激振及安装传感器的要求，将桩顶表面上传感器安装点和激振点打磨成直径宜为150mm和50mm的光滑平面，光滑平面与桩轴线垂直，如下示图。
3、超声检测超声声测管的埋设要求：◆声测管应采用钢质管材，应具有一定的强度和刚度。
内径宜为50～55mm，管身不得有破损，管内不得有异物。
◆当桩径小于或等于2000mm时，应埋设3根管；当桩径大于2000mm时应埋设4根管，声测管呈对称分布（见图）。
声测管布置图◆声测管底部应预先封闭，宜用堵头封闭或用钢板焊封，以保证不渗浆。
◆每节钢管应采用螺纹外套管接头连接，应保证连接处不渗浆。
◆挖孔桩可在安放钢筋笼后将声测管焊接或绑扎在钢筋笼内侧，每节声测管在钢筋笼上的固定点不应少于3处，声测管之间应相互平行。
◆在桩身未配筋的部位，应采取有效方法将声测管固定在孔壁上。
◆声测管顶部高出桩顶的距离不宜小于500mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/T17431-1998
按品种、种类、密度等级、质量等级分批检验与验收。每200立方米为一批，不足200立方米亦按一批计。
从10个不同的位置和高度抽取样品，混合均匀后按四分法缩减到检验所需的用量。
检验用量：最大粒径≤20mm取30L；最大粒径＞20mm取40L。
①软化系数、粒型系数、有害物质含量为可选择检验项目，其它5项为常规检验项目。
工艺检验：每批钢筋正式焊接前，每种牌号、每种规格至少做1组试件进行工艺检验；
非工艺检验：以300个同类型接头为一批。
应从每批接头中随机切取。
试样长度为50～60cm共3支，只作拉伸试验。
搭接焊试件应保证距焊口外
两边各留出20cm左右。
并应使两钢筋的轴线在一直线上。
钢筋焊接
网片
JGJ/T114-2003
GB50205-2001
按子分部工程划分，每2000t为一批，选用两种及以上表面处理工艺时，应单独检验。3件/组，每件含钢板4块，螺栓连接副4套（一般情况）。
3件/组
①应明确螺栓连接副的规格、性能等级、生产单位、生产批号，钢板的材质、规格、表面处理方式，抗滑移的设计值等信息；
②做抗滑移系数前必须进行相同连接副的扭矩系数或紧固轴力试验。
②委托时须明确陶粒的种类（粘土陶粒、页岩陶粒、粉煤灰陶粒或其它种类陶粒）。
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
混凝土配合比
设计
（包括混凝土配合比验证）
JGJ55-2000
见水泥、砂、石等栏。
见水泥、砂、石等栏。
每组：
水泥： 15kg；
砂： 30kg
石： 40kg
掺合料： 5kg
10套/组
①应明确螺栓规格、性能等级、生产单位、生产批号等信息；
②螺栓表面的保护膜不得损坏。
螺栓、螺母、垫圈的硬度
GB/T1231-2006
GB/T3633-1995
同一生产批号随机抽取10件为1组，螺栓、螺母、垫圈应分别送检。
10件/组
应明确螺栓规格、性能等级、生产单位、生产批号等信息。
螺栓连接摩擦面抗滑移系数
每批应由同一厂家生产的，受力主筋为同一直径的焊接网组成，以30t为一批。
随机抽取一张网片，在纵、横向钢筋上各截取2根试样，分别进行拉伸和冷弯试验；在同一根非受拉钢筋上随机截取3个抗剪试样。
拉伸：2支
冷弯：2支
抗剪：3支
每个试样应含有不少于一个焊接点，长30～40cm。
钢筋机械连接
接头
JGJ107-2003
拉伸：长度40～50cm2支；
面弯、背弯：长度30～40cm各2支；
侧弯：30～40cm4支
钢板厚度＜14mm，做拉伸、面弯和背弯；钢板厚度≥14mm ，做拉伸和侧弯。
结构用无缝钢管
GB8162-1999
同一钢号、炉号、规格、热处理制度的钢管一批。
随机抽取两根钢管，各取一个拉伸试样，各取一个压扁试样。
3只为一组。
安全网、扣件及绝热材料类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
安全网
GB5725-1997
一次生产投料3000张为一批，不足3000张按一批计。
一批中随机抽取
按批量大小确定取样数量：批量≤50张，抽取2张；批量范围51～500张，抽取3张；批量范围501～3000张，抽取5张。
外加剂： 2kg
①配合比验证检验时需提供配合比报告原件和相应原材料；
②委托配合比设计时应提供外加剂掺量和固体含量及水泥砂石最近3个月内的有效检验报告；
③特种混凝土(轻骨料混凝土、抗冻混凝土等)的报告时限、材料要求另行商定。
砂浆配合比设计（包括砂浆配合比验证）
JGJ70-90
见水泥、砂等栏。
见水泥、砂等栏。
① 委托时应明确产品名称牌号、类型（平网、立网）、生产厂家、尺寸；
②检验项目为耐冲击性
密目式安全网
GB16909-1997
一次生产投料5000张为一批，不足5000张按一批计。
一批中随机抽取
按批量大小确定取样数量：批量≤500张，抽取2张；批量范围501～2000张，抽取4张；批量范围>2000张，抽取6张。
委托时应明确样品名称、规格、牌号、等级等信息，等级为B级及以上的钢材需做冲击试验。制试样时宜采用机械切削方法，避免用烧割、打磨去加工试样。
钢板焊接
JGJ81-2002
同一批钢板，同一焊接工艺制作的钢板为一验收批。
在外观合格试样中随机截取试样，截取样品时，尽量采用机械切削的方法；用其它方法截取时须保证受试部分的金属不在切割影响区内。
①委托时应明确产品名称牌号、类型（直角扣件、旋转扣件、对接扣件、底座）、生产厂家；
②检验项目包括抗滑性能、抗破坏性、扭转刚度、抗拉性能、抗压性能。
绝热材料的
导热系数、表观密度、压缩强度
GB/T10801.1～.2
-2002
以同一类别、规格的产品模塑板以2000 m3为一批，挤塑板以300 m3为一批，不足此数亦以一批计。
JG/T3057-1999
工艺检验：对每批进场钢筋应做接头工艺检验（同一牌号、同炉罐号、同规格，60t为一批）。
现场检验：以500个接头为一批，不足500个接头也按一批计。
应从每批接头中随机截取。
工艺检验(6支):
3支原材,3支接头。
现场检验(3支)：
3支接头。
长度取50～60cm。
做工艺检验时，应保证每一接头所用的原材与对应原材取自同一根钢筋；套筒试件应保证在套筒连接处外两边各留出20cm.。
拉伸：40～50cm钢板条（宽2～3cm）2件；
压扁：4cm长钢管圈2个。
表面质量不合格的钢管要先剔除，再组批取样。
钢绞线
GB/T5224-2003
同牌号、同规格每60t为一批。
随机抽取3盘，每盘1支。
各取80cm一段，共3支。
钢板厚度方向
性能
GB5313-85
同一炉罐号、同一热处理制度、厚度极差在20%以内的重量不大于25t的钢板为一验收批。
角钢等各类
型钢
GB/T700-2006
GB/T1591-94
同一牌号、同炉罐号、同等级，同一品种，同一尺寸，同一交货状态组成。每60t为一批，不足此数也按一批计。
在外观及尺寸合格的钢产品上取样，取样的位置具有代表性。
拉伸、弯曲各1支；
长度：40-50cm。
冲击试验用试样：10×10×55mm或5×10×55mm（板厚小于10mm）带V型或U型缺口的试件3件。
每组试块应在同一盘砼中取样制作。
每组3块。
同条件养护试件所对应的结构部位由各方商定，各强度等级均应留置，数量不宜少于10组，且不应少于3组，拆模后放靠近结构部位位置，采取相同的养护方法。
砂浆试块抗压
JGJ70-90
同一强度等级、同一配合比为一批。
每组试验应取自同一次拌制的砂浆拌合物。
不得少于1组，每组6块。
随机抽取5块样品：
3块用作表观密度和压缩强度，2块用作导热系数。
100×100mm试件5块；
300×300mm 试件
2块。
水泥、砂石及砼类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
水 泥
GB175-2007
GB/T2015-2005
连续进料的同种水泥，散装不超过500t；袋装不超过200t为一批。
力学试验4支,长度40～60cm
委托时应明确规格、牌号、产地。
盘条、冷轧带肋钢筋；同一牌号、同一炉罐号、同一规格、外形，同一生产工艺和同一交货状态，每60t为一批，不足此数也按一批计。
去掉端头50cm后截取40～50cm长试样。
拉伸试验：每盘1支；
弯曲试验：每批2支。
钢筋焊接
接头
JGJ18-2003
钢网架螺栓球
节点
JG10-1999
JGJ78-91
同规格螺栓、螺栓球600只为一批为一组。同规格杆件300根为一批。随机抽取，
螺栓、螺栓球：3只为一组；
杆件： 3根为一组。
螺栓、螺栓球配套试验，杆件、螺栓配套试验。
钢网架焊接球
节点
JG11-1999
JGJ78-91
同规格球节点600只为一批。随机抽取。
随机取样。
取样数量：3kg
①委托时须明确粉煤灰的种类C类或F类；
②常规检验只检验细度、需水量比、烧失量和三氧化硫4项；
③对C类粉煤灰应增加安定性检验项目，而游离氧化钙为可选择检验项目。
矿渣粉
GB/T18046-2000
以连续供应的200t相同等级的矿渣灰为一批。
随机取样。
取样数量：3kg
氯离子和烧失量为可选择检验项目，其余6项为常规检验项目。
② 委托时应明确产品名称牌号、生产厂家、尺寸；
②检验项目为耐冲击性和耐贯穿性能
钢管脚手架扣件
GB15831-1995
同类型扣件10000件为一批，不足10000件按一批计。
一批中随机抽取
按批量大小确定取样数量：批量范围208～500件，抽取8件；批量范围501～1200件，抽取13件；批量范围1201～10000张，抽取20件。
随机取样，可连续取，亦可从20个以上不同部位取等量样品组成混合样。
取样数量：12kg
①委托时需注明水泥品种及强度等级②P·F、P·P水泥和其他特种水泥不能进行快速强度检测；
③硅酸盐水泥检验比表面积，其它品种水泥检验细度。
粉 煤 灰
GB1596-2005
以连续供应的每200t相同等级、相同种类的粉煤灰为一批。
