架空光缆技术规范
通信架空、管道、直埋光缆线路工程施工规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点,结合不同的施工工序,拟定不同的质量控制点。
应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置。
监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100~150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100~200mm.(4) 杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时,装在拉线的反侧,与拉线方向呈“T”形垂直。
用二块卡盘时,下装置装在电杆拉线侧,上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
架空光缆施工规范
架空光缆线路施工规范实行细则第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区,要理解当地村镇开发规划。
在测量前和测量后,一定要征求当地村镇干部同意;2.直线杆路要习开三线杆路(电力杆路、通信杆路、广电杆路)与三结杆路平行不得少于一种倒杆位。
杆路离开公路旳两侧排水沟;国道20米、省道15米、县道10米、乡道5米;3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路通过长途埋式光缆,距埋式光缆15米以内不得立杆、埋拉线地锚石;4.杆路不准有急转变,要习免角杆直接穿越公路、铁路。
碰到角深不小于规定值时,可将一种角杆平提成两个相等转角。
测量定要用标杆对标,角杆有角深记录,角杆要向内移10至20cm;5.配杆要根据地形高下和穿越建筑物,电力线电压大小配置杆子长度。
移动企业原则杆为7米,配置杆7米到12米,原则杆档距为50米;6.电杆埋深深度见附表(一),杆子高度不够不得加裁铁帽;7.立在路边、岩石或其他电杆坑挖深不能满足规定旳必须做水泥护墩,护墩尺寸为上底直径80cm,下底直径120cm,高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处,背档杆吊线抱箍可以合适减少,吊档杆抱箍可升高,距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm;2、第一吊线应在杆路前进方向左侧,吊线位置不能任意变化方向;3、吊线旳背档杆和吊档杆5米以上旳应做辅助装置。
100米以上旳长杆档吊线要做辅助拉线,跨越杆应做三方拉线,终端杆做7/2.6旳顶头拉线,超200米以上飞线,跨越杆和终端杆旳顶径在19cm以上。
飞线跨越不能超过400米,如越过在中间需立过渡中间杆;4、8米以上角深内角应做辅助线,角杆辅助线采用7*2.2钢铰线,从吊线抱箍穿钉至封口60cm,用二只U型钢卡(10cm)间距10cm,5至7圈封头,5至8米角深内角吊线可有4.0铁线绑扎辅助;超8米以上角深、府角、仰角辅助线应与杆上主吊线相似钢绞线做做辅助线,吊线接续应采用3.0铁线另缠措施。
管道和架空光缆布放规范文
管道和架空光缆布放规范文一、引言随着信息技术的快速发展,光纤通信作为高速、大容量的传输介质,被广泛应用于各个领域。
为了保障光纤通信的稳定和可靠性,在进行光缆的布放工作时,需要按照一定的规范进行操作。
本文将介绍关于管道和架空光缆布放的规范和要求。
二、管道光缆布放规范1. 管道选择(1)光缆对管道的要求:为避免挤压、抖动、扭曲等不良影响,管道应干燥、无尘、无腐蚀性气体、无高温、无很大的湿度变化或脉冲干扰。
(2)管道直径:根据需要布放的光缆芯数和光缆直径,选择合适的管道直径。
通常,光缆与管道直径比应为:1:20。
2. 管道预埋(1)管道预埋深度:管道预埋应按照设计要求进行,一般应控制在1.2-1.5米之间。
管道与地下设备、基坑等距离应符合相关规范。
(2)防护措施:在管道预埋时,应根据地质条件和管道类型,采取合适的防护措施,确保管道的安全和稳定。
3. 光缆布放(1)光缆弯曲半径:光缆布放时,要注意控制光缆的弯曲半径,一般应大于等于光缆直径的20倍。
(2)光缆牵引力:在布放光缆过程中,应避免过大的牵引力,防止损坏光缆。
可使用光缆张力测试仪进行测量,控制在规定的范围内。
(3)分支点设置:根据需要,设置光缆的分支点,避免一根光缆过长,影响检修、故障排除等。
4. 光缆固定(1)光缆固定点距离:光缆在管道内应有固定点,距离不宜过远,一般应控制在200-300米之间。
(2)光缆固定方式:在光缆固定时,应使用合适的夹具和材料,确保光缆固定牢固,防止移位、扭曲等损坏。
三、架空光缆布放规范1. 架空光缆选择(1)架空路径选择:根据工程需求和实际情况,选择合适的架空路径,避免与建筑物、设备、树木等产生干扰。
(2)杆塔选择:根据架空光缆的跨越长度和张力要求,选择合适的杆塔型号和杆塔间距。
2. 架空光缆布放(1)光缆张力:在布放光缆过程中,应控制光缆的张力,避免过大的张力导致光纤断裂。
张力的控制范围应符合相关规范要求。
(2)光缆固定点距离:在架空光缆布放过程中,应设置固定点,减小光缆的自振幅度,防止光缆振跳和损坏,固定点的距离应符合相关规范要求。
通信架空、管道、直埋光缆线路工程施工规范
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求,保证线路的安全性和稳定性。
在施工过程中,应特别注意拉线的张力,避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行:①确定拉线的位置和长度,根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔,安装钢丝绳或其他拉线材料,并通过张拉器进行张力校验。
③在拉线两端安装拉线卡,保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹,避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行,保证线路的安全性和稳定性。
在施工过程中,应特别注意线路的弯曲半径和张力,避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行:①确定线路的位置和长度,根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹,保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹,避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒,保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中,应特别注意管道的质量和光缆的保护,避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行:1、管道敷设管道敷设应按照设计要求进行,保证管道的质量和稳定性。
在施工过程中,应特别注意管道的深度和坡度,避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行,保证光缆的保护和稳定性。
在施工过程中,应特别注意光缆的弯曲半径和张力,避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后,应及时进行封闭,保证管道的完整性和稳定性。
在封闭过程中,应特别注意管道的密封性和防水性,避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中,应特别注意土地的质量和光缆的保护,避免土地塌陷或光缆受损。
通信架空光缆线路施工技术规范

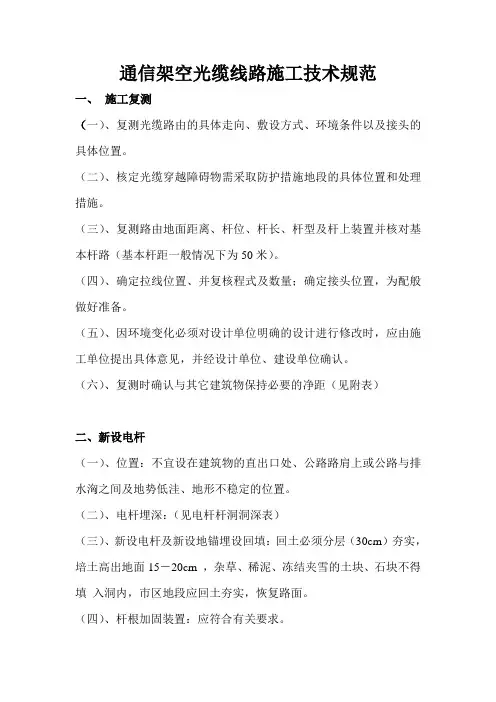

通信架空光缆线路施工技术规范一、施工复测(一)、复测光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置。
(二)、核定光缆穿越障碍物需采取防护措施地段的具体位置和处理措施。
(三)、复测路由地面距离、杆位、杆长、杆型及杆上装置并核对基本杆路(基本杆距一般情况下为50米)。
(四)、确定拉线位置、并复核程式及数量;确定接头位置,为配般做好准备。
(五)、因环境变化必须对设计单位明确的设计进行修改时,应由施工单位提出具体意见,并经设计单位、建设单位确认。
(六)、复测时确认与其它建筑物保持必要的净距(见附表)二、新设电杆(一)、位置:不宜设在建筑物的直出口处、公路路肩上或公路与排水洶之间及地势低洼、地形不稳定的位置。
(二)、电杆埋深:(见电杆杆洞洞深表)(三)、新设电杆及新设地锚埋设回填:回土必须分层(30cm)夯实,培土高出地面15-20cm ,杂草、稀泥、冻结夹雪的土块、石块不得填入洞内,市区地段应回土夯实,恢复路面。
(四)、杆根加固装置:应符合有关要求。
(五)、电杆垂直:杆路在直线段上,不得有眉毛弯,S弯,杆根左右偏差小于5cm;杆稍前后左右倾斜不得超过1/3梢径;角杆杆根向内移10-15cm,杆梢向外倾斜5-10cm;终端杆向拉线方向倾斜10-20cm。
(六)、杆号编写:杆号应面向道路一侧,字体及大小整齐一致,位置应符合规定,用黑油漆喷涂或书写,无堆积或流散,杆号最后一个字距地面2.5cm 。
三、拉线及撑杆(一)、拉线程式及规格:直线段上每8-16根电杆,设一组双方拉线,每32根电杆设一组四方拉线。
角杆拉线及其程式设置见下表:角杆允许的最大角深表坡度变更杆不平衡拉线装设表角杆拉线程式表(二)、拉线方位与缠扎规格:角杆拉线、撑杆位置应在角的平分线上,双方拉及顺线拉分别和线路行进方向垂直及同向;拉线上把、中把的缠扎规格如下:1、拉线上把:7/2.6钢绞线折回――拉线衬环――双槽夹板――3.0F 缠扎10 cm――间隔5cm――包头3cm--切断余线结束。
QGDW 11590-2016 电力架空光缆缆路设计技术规定
5.1 路由选择应进行多方案技术经济比较,做到安全可靠、环境友好、经济合理。 5.2 电力特种光缆路路由选择应符合 GB 50061 和 GB 50545 的规定。 5.3 应尽量避开重冰区、线路易舞动区、鼠害严重区及影响运行安全的其他地区,当无法避免时,应 采取相应的缆路防护措施。 5.4 应根据线路本体路径、杆塔结构和光缆选型确定光缆敷设路由;光纤复合架空地线(OPGW)应架 设于地线支架位置,光纤复合架空相线(OPPC)宜敷设在下层边线位置,全介质自承式光缆(ADSS)宜 根据空间电场强度计算确定光缆挂点设置。 5.5 利用已有线路敷设电力特种光缆时,应进行电气、结构校验,并进行技术经济比较后,确定相关 技术方案。
ICS 33.180
Q/GDW
国家电网公司企业标准
Q/GDW 11590—2016
电力架空光缆缆路设计技术规定
Technical regulation for designing of electric power overhead optical fiber cable line
2017 - 05 - 25 发布
I
Q/GDW 11590—2016
前言
为规范电力架空光缆缆路设计技术,制定本标准。 本标准由国家电网公司基建部提出并解释。 本标准由国家电网公司科技部归口。 本标准起草单位:国网河南省电力公司、国网河南省电力公司经济技术研究院、深圳市特发信息股 份有限公司 本标准主要起草人:魏胜民、刘湘莅、齐道坤、郭新菊、席小娟、程宏伟、李本良、樊东峰、苏海 芳、梁晟、张海宁、徐常志、邓伟峰、路晓军、胡鑫、谢武、刘存凯、彭永年、郭正位、景川、肖波、 李勇、陈晨、杨敏、王文峰。 本标准首次发布。 本标准在执行过程中的意见或建议反馈至国家电网公司科技部。
详解架空通信光缆施工步骤及注意事项!
详解架空通信光缆施工步骤及注意事项!关于架空光缆如何施工?是很多一线通信人会遇到的问题。
如何规范地进行通信光缆施工,减少故障?一起来学习学习!通信光缆施工一般是有这八个步骤:1、立杆2、安装拉线3、布放吊线4、避雷线和地线5、光缆敷设6、光缆接续7、光缆成端和测试9、工程验收一、立杆1、选用电杆类型基本杆高7m,梢径150mm。
如遇特殊地段、跨越障碍或公路、铁路时,可根据实际地形选用8m、9m等杆高。
2、7m基本电杆洞深表面为石质达到0.9m,其它土质达到1.2m。
3、杆距基本杆距50m,根据山区的地形,可调整为60m。
某些地段如遇地形限制如跨河等档距较长时应按架空飞线处理,处理方法我们将在后面的布放吊线部分做详细说明。
4、电杆标号以设计段落为独立单位进行编写,最下一个字离地面宜为2.5m,杆号字面面向公路,白底黑字,字体为阿拉伯数字等要求。
5、施工注意事项:(1)检查洞深合格后,方能立杆。
(2)直线上的电杆(中间杆)其中心垂线与路由中心线左右偏差应小于5厘米,电杆本身应上下垂直;角杆的杆根应内移半个杆根(10~15cm),拉线收紧后,杆梢应向外角倾斜约一个杆梢;终端杆杆身应向拉线侧倾斜10~20厘米。
(3)杆根底盘、卡盘等固根装置应符合设计要求。
(4)回土应分层夯实,市区固化路面回土与路面齐平;郊外培土应高出路面10—15厘米。
(5)线路在与10KV电力线交越时,两侧电杆均应装避雷线。
二、安装拉线1、拉线的程式应符合设计要求。
2、检查地锚深度合格后,方能埋地锚、装拉线。
拉线地锚的实际出土长度为30~60mm。
3、拉线的距高比为宜1,不得小于0.75;撑杆的距高比为0.6,不得小于0.5。
4、角杆拉线应在内角平分线的延长线上;终端拉线应在线路的中心线上。
角深大于15m,应在转角杆安装两条顶头拉线。
5、直线杆每16档设置一处防风拉线(人字拉);每32根电杆设置一处防凌拉线(四方拉)[四方拉的顺风拉线设在吊线上10-15cm 处且做辅助线,侧面拉线设在吊线下25-30cm。
光缆施工规范
光缆施工规范篇一:通信光缆施工规范具体要求通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1)架空光缆在平地敷设光缆时,使用挂钩吊挂,山地或陡坡敷设光缆,使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位置,预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯,大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护,管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护,每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒,长度为2米。
7)为防止吊线感应电流伤人,每处电杆拉线要求与吊线电气连接,各拉线位应安装拉线式地线,要求吊线直接用衬环接续,在终端直接接地。
2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔,光缆选1孔同色子管始终穿放,空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑,为了减少光缆接头损耗,管道光缆应采用整盘敷设。
3)为了减少布放时的牵引力,整盘光缆应由中间分别向两边布放,并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求,敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用PVC胶带缠扎,以避免泥沙渗入。
6)光缆在人(手)孔内安装,如果手孔内有托板,光缆在托板上固定,如果没有托板则将光缆固定在膨胀螺栓,膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。
3、墙壁光缆敷设要求1)除地下光缆引上部分外,严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等,其缆线最低点距地面应不小于4.5米。
3)吊线程式采用7/2.2、7/2.6,支撑间距为8~10米,终端固定与第一只中间支撑间距应不大于5米。
管道和架空光缆布放规范(正式版)
管道和架空光缆布放规范Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制:___________________日期:___________________管道和架空光缆布放规范温馨提示:该文件为本公司员工进行生产和各项管理工作共同的技术依据,通过对具体的工作环节进行规范、约束,以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
特别说明:该规范主要适应于中国联通的光缆和管道工程施工1.光缆的施工要求1.1复测(1)核对光缆路由走向、敷设方式及接头位置。
(2)复测路由地面距离, 为光缆配盘、分配及敷设提供必需的资料。
1.2光缆留长在现有管道内敷设光缆, 为确保光缆安全, 预留光缆尽量盘留在通信管道的人(手)孔内, 基站留长按15米预留, 冗余留长按15‰。
预留, 接头留长按10米/侧预留。
为方便维护, 放缆时应以接头井为1, 安顺序类推, 逢5、10、15……5的倍数手孔, 应安20m作预留。
1.3光缆检验(1)施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查, 如发现异常应重点检查。
对光缆、连接器等还应进行光学特性、电特性的测试。
(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定的要(3)光缆开头检验时, 应核对光缆外端的端别, 并在缆盘上做醒目标注。
光缆端别的识别方法应符合下列规定:面对光缆截面, 由领示色光纤按/顺时针排列时为A端, 反之为B端。
(4)光缆现场检验光纤衰减常数、光纤长度。
(5)单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。
(6)光纤连接器应具有良好的重复性和互换性。
管道和架空光缆布放规范
管道和架空光缆布放规范引言在现代信息通讯技术迅速发展的背景下,光缆作为信息高速传输的重要载体,其应用范围也日益广泛。
然而,光缆在铺设过程中往往会遭遇多种因素的影响,例如环境、工程施工、材料质量等,这些因素都会对光缆运行产生不同的影响。
因此,铺设光缆时需要遵循一定的规范和标准,以确保其安全运行和长期稳定。
本文将就管道和架空光缆布放规范进行详细介绍。
管道光缆铺设规范管道设计光缆在管道中的布放方式需要考虑到所铺光缆的保护、维修和拓容等诸多因素。
为了确保管道光缆的正常运行,应按照以下设计要求进行管道设计:1.确定管道的规格和尺寸,使得光缆布放的环境要达到相应的标准。
2.管道应具备良好的密闭性,避免灰尘、水蒸气等进入管道影响光缆的运行。
3.在管道设计的过程中应保证光缆有足够的空间和弯曲半径,有利于光缆安装和维护。
管道布放在进行管道光缆铺设时,应参考以下规范:1.光缆应按照绳索自由拉通,拉紧度不应过大,防止损坏光缆。
2.光缆应保持适当的张力,纵向和横向的拉压要均匀分布,防止静电对光缆的影响。
3.在进行实际施工时,各个光缆之间的竖直间距应不少于 20 倍的光缆直径,横向间距不少于 10 倍的光缆直径,这样才能够保证光缆布放的整齐和稳定。
架空光缆布放规范架空光缆设计架空光缆是用于空中布放的光缆。
在进行架空光缆设计时,应按照以下要求进行设计:1.确定正确的光缆型号和技术参数。
2.确定架空光缆的种类,例如裸露铝线和钢丝绞线等。
3.确认正确的铺设高度和跨距。
架空光缆布放在进行架空光缆布放时,需要遵守以下规范:1.光缆应按照规定的高度和跨距进行布放,布放之前需要清理好场地,查看杆塔的安装位置是否正确。
2.架空光缆布放的斜度不应大于 30 度,要注意与杆塔的距离,保证光缆的安全与稳定。
3.架空光缆需要预留充足的初始张力,避免变形和松弛,并定期检查光缆的松弛和拉紧情况。
结论根据以上介绍,可知管道和架空光缆的铺设规范是非常重要的。
管道和架空光缆布放规范本
管道和架空光缆布放规范本一、引言在现代通信技术的发展中,光纤通信作为一种高速、大容量的通信方式已广泛应用于各个行业和领域。
光纤通信的核心是光缆,而光缆的布放方式对光纤通信的质量和稳定性有着重要的影响。
为了保证光缆的正常运行和长期稳定,制定一套管道和架空光缆布放规范本是必要的。
二、光缆的布放方式选择光缆的布放方式主要有两种:管道布放和架空布放。
管道布放适用于城市道路、建筑内部和其他需要隐藏的环境中,能够保证光缆的安全性和美观性。
而架空布放适用于农村、山区等没有地下管道的地方,能够减少工程难度和工程成本。
布放方式的选择应根据实际情况进行。
三、管道光缆布放规范1. 管道的选材管道的材料应符合国家标准,具有防腐蚀、防水、抗压等特性,并且能够容纳光缆的数量和直径。
常用的管道材料有PVC 管、HDPE管、钢管等。
2. 管道的布放管道的布放应符合以下原则:(1) 管道的走向应避开大型设备和机械设备,避免搬运和施工对光缆的损坏;(2) 管道的走向应尽量避开电力线路和其他干扰源,避免信号受到干扰;(3) 管道的走向应遵循最直、最短的原则,减少信号衰减和传输延迟。
3. 管道的标识管道应进行合理的标识,包括管道性质、光缆型号、厂家等信息。
标识应规范、清晰,便于维护和管理。
4. 管道光缆的维护(1) 周期性巡检管道,检查管道是否存在破损、渗水等问题,确保光缆的安全性;(2) 管道内有较大的光缆数量时,应设置适当的分岔箱进行分流,避免光缆交叉、损坏;(3) 管道内有封堵物时,应及时清理,以免影响光缆的正常布放。
四、架空光缆布放规范1. 架空光缆的选材架空光缆的选材要求与管道光缆相似,具备防腐蚀、抗拉强度等特性,并且能够承受架空环境的各种条件,如温度、湿度、紫外线等。
2. 架空线路的布放架空线路的布放应符合以下原则:(1) 架空线路的走向应避开大型设备、机械设备和高压电力线路,避免对光缆的损坏和干扰;(2) 架空线路的走向应尽量避开树木和建筑物,减少因外力作用而导致的光缆损坏;(3) 架空线路的张力应适中,避免过大或过小造成光缆的损坏或断裂。
通信架空管道直埋光缆线路工程施工规范
通信架空管道直埋光缆线路工程施工规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点,结合不同的施工工序,拟定不同的质量控制点。
应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置。
监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100~150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100~200mm.(4) 杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm 处。
杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时,装在拉线的反侧,与拉线方向呈“T”形垂直。
架空光缆施工规范
架空光缆施工规范架空光缆施工规范一、工程准备:1. 施工前,应完整查阅设计图纸和施工方案,了解光缆敷设的路线、类型、长度、规格等信息。
2. 光缆敷设区域应清理干净,确保没有障碍物,减少施工风险。
3. 检查施工所需设备和工具的完好性和齐全性。
二、安全措施:1. 施工现场应设置明显的警示标志,禁止未授权人员进入施工区域。
2. 操作人员应着防护服、安全帽、防滑鞋等个人防护装备。
3. 施工现场应设置稳固的安全围栏,以防止其他人员误入危险区域。
4. 在施工现场应设置灭火器等消防设备,以防火灾发生。
三、敷设光缆:1. 按照设计图纸和施工方案,根据实际情况确定光缆敷设的路径。
2. 光缆应直线敷设,在需要拐弯的地方,应使用合适的转角件。
3. 光缆的敷设高度应符合相关标准,避免接触到地面或其他物体。
4. 光缆的拉力应适中,不得过度拉伸或过度松弛,以免影响光缆的性能。
5. 光缆敷设过程中,应特别注意避免与其他电力设备或密集区域接触。
四、接续光缆:1. 光缆的接续应采用专业的接续盒,并按照正确的接续方法进行接续。
2. 接续盒应放置在干燥、通风良好的地方,避免阳光直射和潮湿环境。
3. 接续操作人员应具备相关的技术资质和经验,严格按照接续规范进行操作。
五、标识标注:1. 标识牌应按照设计图纸的要求进行设置,确保相关信息清晰可见。
2. 在光缆路径上,应设置标志牌或标志线,提醒其他人员注意光缆敷设区域。
3. 标识牌和标志线的设置位置应符合相关标准,避免阻碍其他设备和通行。
六、文档管理:1. 施工过程中应认真填写施工记录,包括光缆敷设情况、敷设路线、接续情况等,以备后期维护和管理。
2. 施工结束后,应编制光缆敷设及接续图纸,并妥善保存相关资料和文档。
七、质量检查:1. 光缆敷设完成后,应进行质量检查,确认光缆敷设的完整性和连接的稳固性。
2. 光缆质量检查应采用专业的测试仪器,确保光缆的传输性能符合要求。
八、安全管理:1. 施工现场应定期进行安全检查,及时排除施工现场的安全隐患。
架空管道直埋光缆线路工程施工规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点,结合不同的施工工序,拟定不同的质量控制点;分公司应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的;1、杆路1路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置;监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工;2立杆1电杆洞深不同土质,水泥电杆的洞深亦不相同,施工时一定按规范要求,不得随意增减深度,防止造成安全和质量事故;监理按一表1规定的技术数据和偏差应小于-50mm的要求检查洞深;一表1水泥电杆洞深2杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距;3电杆的垂直度利用简易量具检查电杆的垂直度;直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm;水泥电杆杆路的角杆向线路转角点内移100~150mm;因地形限制而不能内移或装撑木的角杆可不内移;终端杆竖立后应向拉线侧倾斜100~200mm.4杆根装置施工时,监理必须及时检查杆根装置的装设;水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm处;杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧;②角杆、终端杆根仅用一块卡盘时,装在拉线的反侧,与拉线方向呈“T”形垂直;用二块卡盘时,下装置装在电杆拉线侧,上装置装在拉线方向反侧;上下装置与拉线方向呈“T”形垂直;③在水稻田和松软的地段用水泥卡盘和水泥底盘固根,在水洼地、鱼塘、水流易冲刷的低洼地带的电杆,要做石护墩;④在泥土容易坍塌沉陷的地方和堤岸下、坡地、水塘边、溪沟附近等有被水冲掉杆根泥土等地方立杆时,采用围桩法或砌石护墩进行加固,在杆根泥土有可能被水冲刷不能存留的地方,采用水泥护墩进行加固;3拉线1拉线采用镀锌钢绞线制做,拉线扎固方式以设计的材料为准进行实施;2靠近高压电力设施的拉线加装绝缘子,绝缘子距地面的垂直距离应在2m以上;人行道上的拉线宜用竹筒或塑料管保护;3角拉的距高比为1,否则起不到拉力的作用;轻、中负荷区每8根杆做一处抗风拉线,每32根杆做一处防凌拉线,具体以设计为准;4拉线与水泥电杆应用抱箍法结合;拉线上把在杆上只有一条光缆吊线且仅装设一条拉线时,拉线抱箍装在杆顶下50cm 处;杆上有两层光缆吊线且需要装设两层拉线时,两条拉线抱箍间距为40cm,如图所示;5; 按设计规定本工程拉线上把的扎固采用另缠法,其规格见一表2和图所示,允许偏差±4mm,累计偏差不应大于10mm;一表2拉线上把另缠规格单位:mm单位:mm拉线上把缠扎示意; 拉线中把缠扎示意 6拉线地锚及其安装要求①拉线地锚埋深按一表4数据实施,施工时一定按要求,不得随意增减深度,防止造成安全和质量事故;;一表4拉线地锚坑深度穿钉间拉线②地锚出土长度30cm,实际出土点与正确出士点之间的偏差不大于50cm,现象;⑤拉线中把与地锚连接处,根据拉线程式不同加装不同规格的拉线衬环,衬环应装在拉线弯回处;⑥高桩拉线的副拉线、拉桩中心线、正拉线、电杆中心线应在同一垂直平面上,其中任一点的最大偏差不得大于5cm;⑦吊板拉线的规格按设计要求;⑧墙拉线的拉攀距墙角应不小于25cm,距屋沿不小于40cm;⑨水泥拉线盘规格按一表5要求;一表5水泥拉线盘与铁柄规格4避雷线和地线的技术要求1避雷线和地线应按设计要求装设;2避雷线和地线可利用预留孔、绑扎、拉线做避雷线等方法装设,安装规格应符合设计或相关规范要求;3避雷线的地下延伸部分应埋在离地面70cm以下,延伸线钢线的延伸长度及接地电阻应符合一表6的要求;一表6避雷线接地电阻及延长线地下部分参考长度4光缆吊线直接入地或接地线安装规格按设计,吊线及其线路设备接地电阻应符合一表7要求;一表7光缆吊线及其他线路设备接地电阻5号杆号杆应按设计要求进行,可将号码直接书写的电杆上或制做成字牌固定在电杆上;号杆的最末一个字或字牌的下边缘应距地面2.5m;6架空吊线1吊线规格按设计规定,一般采用7/或7/钢绞线;2架设位置,一般距杆顶应不小于50cm,特殊情况不小于25cm;吊线宜与地面等距,坡度变化一般不宜超过杆距的%,由于地形等限制也不得超过杆距的5%;在特殊情况下,当吊线坡度变更为杆距的5%~10%时,吊线应加装仰俯角辅助装置,如图所示;光缆吊线仰角辅助装置光缆吊线俯角辅助装置3吊线终结、接续的安装、垂度、接地等均按设计或相应规范要求;2、光缆敷设安装1单盘测试在工地,监理工程师采取旁站或巡视检查的方式,检查光缆外皮有无破损,端头包封是否良好;光缆规格、程式是否符合要求,端别盘长标示是否清晰,监督施工单位对到场的光缆进行逐盘逐纤的光衰减特性测试,其指标要符合供货合同和设计规定;测定各盘光纤长度,检验光缆盘外包装和光缆的完整性以及光缆皮长,做好记录,当发现光特性指标不合格或光缆盘外包装损坏严重时,立即书面报告建设单位;2光缆配盘施工单位对所施工的工程进行复测丈量,取得各杆档间的准确长度后,结合各盘光缆的实际长度进行准确的配盘,光缆应尽量做到整盘敷设,以减少中间接头,靠基站侧的光缆应尽量整盘敷设,确保施工中不截断光缆,不人为增加光缆的接头数量,不任意浪费光缆,同时光缆接头应安排在地势平坦和地质稳固地点,应避开水塘、河流沟渠、交通要道口等,出厂盘号和单盘光缆实际长度应标注在竣工技术资料上;3布放光缆光缆布放的端别应符合设计规定;结合本工程的实际,对不同场所的光缆布放提出要求如下;1吊挂式架空光缆①吊挂式架空光缆的布放应通过滑轮牵引,布放过程中不允许出现过度弯曲;②根据光缆外径选用合适挂钩程式,挂钩的卡挂间距为50±3cm,电杆两侧的第一只挂钩各距电杆25±2cm;卡挂在吊线上的搭扣方向应一致,挂钩托板齐全;③光缆的弯曲半径应水小于光缆外径的15倍,施工过程中不应小于20位,布放光缆的牵引力应不超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100%;主要牵引力应加在光缆的加强件芯上;④每隔5杆档做一处杆弯预留,预留在电杆两侧的挂钩间,下垂25-30cm,并用塑料管保护;⑤接头处光缆重叠15m,接续后的预留光缆盘固在接头两侧相邻电杆的预留架上;⑥在核定光缆垂度时要考虑架设过程中和架设后受到最大负荷产生的光缆伸长率不超过规定值%;⑦架空光缆敷设后应平直、无扭转、无机械损伤;2局内光缆①局内光缆由终端杆引入传输机房的ODF架,宜采用人工布放方式,布放时上下楼道及每个拐弯处应设专人,按统一指挥牵引,牵引中保持光缆呈松弛状态,严禁出现打小圈和死弯,局内光缆应挂按相关规定制做的标识牌,以便识别;②局内光缆布放应整齐美观;光缆经由走线架、转弯点前、后应予绑扎牢固,捆扎间距一般不超过50cm;光缆爬墙的绑扎部位应垫胶管,避免光缆因受侧压过大而损伤;3光缆标识牌①架空光缆和局内光缆采用不同规格不同式样的标识牌,式样规格由建设单位确定;②标识牌挂设位置和数量架空地段光缆标识牌挂设按设计规定,同路由敷设的多条光缆除挂相应数量的标识牌外,还应标明所属中继段,以示区别;机房槽道内光缆的起点和终点各挂一块,槽道较长的可在中间适当增加几块;4光缆的重叠、预留局站内光缆预留15~20m,预留光缆盘成圈固定在机房内的合适位置上;架空部分光缆的预留按设计规定;一般情况下,光缆除每隔5杆档做一处杆弯预留外,还应将光缆接续后多余的光缆盘固在接头两侧电杆的预留架上;4光缆接续、光缆终端、中继段测试对于光缆接续、光缆终端、中继段测试控制点,除接头盒安装位置须按如下要求进行监理控制外,其他的控制内容及要求参见光缆接续、光缆终端、中继段测试部分,此处不再重述;3、光缆接头盒的安装位置本工程采用两头出缆的接头盒,按设计规定接头盒安装固定在吊线上;安装固定方法应严格按设计或相关规范规定操作;4、架空光缆线路的防护和保护要求1架空光缆线路防护1避雷线和地线装设要求按设计2避雷线的地下延伸线钢线的延伸长度及接地电阻要求见一表6;3光缆吊线直接入地或接地线安装规格要求吊线直接入地或接地线安装规格见设计,接地电阻按表7的数据进行监理;4架空通信线路与其他设施最小水平净距、与其他建筑物的最小垂直净距、架空交越其他电气设施的最小垂直净距要求见一表8、一表9、一表10、一表11,监理工程师必须按表中数据要求进行检查;一表8架空通信杆路与其他设施水平最小净距一表9架空通信线路与其他建筑的最小垂直净距一表10架空通信线路交越其他电气设施的最小垂直净距一表11直埋通信线路与其建筑物间最小净距2架空光缆线路保护1从高压电力线路下方通过的架空通信线路应按设计要求采用保护措施;保护材料用电力保护板,保护长度为交越点两侧各2m;2人行道上拉线宜用拉线保护管、彩色竹筒保护;第二部分通信管道工程施工规范根据本工程的特点,结合不同的施工工序,规定不同的质量控制点;按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的;1、通信管道建筑1施工复测复测时,分公司应采取现场见证方法,监督复测过程完成情况,检查核定所测管道路由必须与设计文件及城市规划部门批准的位置、坐标和高程要求相一致;1技术要求检查施工单位在复测中设定的标记要满足下述要求:①直线管道,自人手孔中心3~5m处开始,沿管线每20~25m设一桩板,弯管道段的桩板要适当加密;②平面复测允许偏差:管道中心线不得大于±10mm;直通型人手孔中心位置不得大于100mm;管道转角处的人手孔中心位置不得大于20mm;③施工现场必须设置临时水准点,其设置要符合通信管道工程施工及验收规范GB50374-2006有关规定;2校测遇到下列情况时,监理人员要督促施工单位进行校测:①在完成沟坑及地基处理后,校测管道沟、人手孔坑底地基的高程是否仍符合设计要求;②施工过程中如发现水平桩错位或丢失,必须进行校测并补设桩点;2挖掘管道沟坑1沟坑挖掘按照设计图纸检查全部管道沟坑的尺寸,包括沟坑深、沟坑底标高;检查积水和地下水处理、护土板支撑等情况,并做好现场记录;2放坡系数要求对于地层坚实及地下水位低于沟坑底,挖深不超过3m,在施工现场条件允许的前提下可采用放坡法施工;放坡挖沟坑的坡宽与深度关系可按照二表-1的要求数据进行检查;二表1放坡挖沟坑参考数据表挖沟坑深度超过3m的地点,应适当增设倒土平台宽400mm或加大放坡系数;3护土板的使用①支撑护土板的地段设计图纸标明需支撑护土板的地段,监理工程师监督施工单位严格按设计文件规定支撑护土板;对于设计文件中没有明确规定支撑护土板的地段,经业主、监理确认不支撑护土板不能保证施工安全时,应要求施工单位支撑护土板;这些地段主要有:a横穿车行道的管道沟;b沟坑的土壤是松软的回填土、瓦砾、级配砂石层等;c沟坑土质松软且其深度低于地下水位的地段;d施工现场条件受限制而无法采用放坡法施工的地段;对上述a-d地段支撑护土板增加的工程量,由施工单位按照施工合同约定进行处理;或编制专题报告,由监理确认后报建设单位审定;②支撑护土板的方法监理工程师要监督施工单位按设计规定的支撑护土板的方法支撑护土板;在设计没有具体规定支撑护土板的方法时,可根据土质情况、深度、地下水位的高低,采取疏撑、井字撑、密撑等不同的支撑护土板的方法支撑护土板,以保证施工安全顺利进行;护土板的不同支撑方法,实施要求也不相同,要求施工单位按照通信管道工程施工及验收规范GB50374-2006规定实施;3管道地基检查原土情况、夯实超平情况、换土情况、垫层情况等;对于必须浇注的管道基础,检查其尺寸规格、混凝土配比、养护时间、预埋钢筋的规格型号及数量;4铺设塑料管通信管道1铺管前的检查①在管道铺设之前,用简易量具检查管材的材质、规格、型号、段长等,是否与设计文件要求相符;管材的管身光滑无伤痕,管孔无变形,孔径、壁厚的负偏差小于1mm;接续配件齐全有效,承插管的承口内径与插口外径吻合;本工程采用的不同外径的聚氯乙烯管材的规格要求见二表2;二表2聚氯乙烯pvc-u管的系列管材规格②检查沟深、沟底处理情况,保证管道埋深和沟底平整;不同土质的沟底要求施工单位做不同的处理;a对于土质较好粘土、砂质粘土,无地下水时,在夯实的素土上铺一层50mm的细土;b土质较好,但有地下水时,可先铺一层100mm厚的砂土垫层,整平;c沟底为岩石时,先铺一层100mm厚的砂土;d沟底的土质比较差,又有水,特别是流砂或淤泥地段,先抛石夯实,铺设80mm厚的混凝土基础,再在基础上加50mm厚的砂垫层;e塑料管通信管道管顶距地表面的最小埋深按照二表3要求进行检查:二表-3塑料管通信管道管顶距地表面最小深度注具体应与铁道部门协商;2铺管时的检查在管道铺设时,监理人员采取巡视检查,确保铺管质量达到设计要求;在同一管道段内铺设不同直径的多根塑料管时,核实不同直径塑料管的根数与设计要求一致;监督铺管质量,避免泥土、沙石进入管道内;核实管道段的段长;一般地区直线段路由上塑料管道的段长最大不超过150m,在高速公路上塑料管道的段长最大不宜超过200m;因受到地形限制或躲避障碍物时,可铺设弯曲管道,其段长不得超过150m;弯曲管道的管材只能在外力作用下形成自然弧度,严禁加热弯曲,弯曲半径应大于15m;同一管道段内严禁出现反复弯曲即S形弯;弯曲段的塑料管道段的接口处做环绕接头的混凝土包封,包封长度为2m,包封厚度为100mm;对于多根塑料管组群管道,塑料管道组合排列方式应符合设计规定;多根塑料管道的组群管间缝隙宜为10~15mm,每间隔2~3m设塑料管架或绑扎固定一次支撑;塑料管群小于两层时,进行整体固定;管群多于两层时,相邻两层为一组绑扎固定,最后对分组进行整体固定,保证管群在同一人孔段内的整体形状统一;3塑料管道接续时的检查检查塑料管的接续方法是否按设计规定,严禁将不同规格、型号的管材进行对接;一般最常用的接续方法是套管插接法;套管插接法接续是在接头处套一短套管,短套管的尺寸可参照二表4:二表4套管的尺寸接续前,要求操作人员将套管与连接管之间的表面清洗干净,无尘砂、水迹、油污;并在管口处涂专用胶粘剂,使套管与连接管紧密粘合,无脱落和漏水现象;套管插接法接续的工艺要求执行通信管道工程施工及验收规范GB50374-2006的相关规定;5铺设钢管通信管道钢管通信管道一般用于跨路、过桥梁、穿赿沟渠、埋深达不到设计要求等对管道强度要求较高的地段;对于钢管通信管道,监理工程师除检查管材、沟深、铺设段长外,还要按下述各点进行检查:1钢管的敷设方法、断面组合等与设计一致;2钢管的接续通常采用管箍法,要求:①两根钢管旋入管箍长度的三分之一以上;②采用有缝钢管的通信管道,其管缝要朝上;③钢管在接续前,将管口磨圆或锉成坡边,保证光滑无棱,无飞刺;④严禁不等径的钢管接续使用;3钢管通信管道管顶距地表面的最小埋深按二表5要求进行检查:二表5钢管通信管道管顶距地表面最小深度m注具体应与铁道部门协商;6人手孔砌筑要求1设计规定抺面的砌筑体,要求抺面平整、压光、不空鼓,墙角不得歪斜;抹面厚度、砂浆配比应符合设计;勾缝的砌筑体,勾缝整齐均匀,不得空鼓,不应脱落或遗漏;2人手孔的地基与基础①人手孔的地基有两种情况;一是天然地基,一种是人工地基;对于天然地基,必须按设计规定的高程进行夯实、抄平;对于人工地基,必须按设计规定处理;②人手孔砌筑开始前,必须核实基础形状、方向、大小、地基高程等,为保证砌筑后的内部净空间大小符合设计要求创造条件;③人手孔的外形、尺寸按设计规定,其外形偏差应不大于±20mm,厚度偏差不应大于±10mm;④人手基础用的混凝土标号,配筋、积水罐的安放等按设计规定;3墙体砌筑要求①人手孔内部净空间大小按设计,墙体的垂直度全部净高允许偏差不大于±10mm,墙体顶部高程允许偏差不大于±20mm;②墙体与基础应结合严密、不漏水,结合部的内侧和外侧用1:水泥砂浆抹八字角;抹八字角时,应严密贴实、不空鼓、表面光滑、无飞剌、无断裂等;基础进行抹面处理的可不抹内侧八字角;③砌筑墙体的水泥砂浆标号要符合设计规定,设计无明确要求时,使用不低于水泥砂浆;4预埋铁件①电缆支架穿钉的预埋检查穿钉的规格、位置、穿钉与墙体垂直情况;预埋的支架穿钉应符合下述要求:a.上、下穿钉要在同一条垂直线上,允许垂直偏差不大于5mm,间距偏差要小于10mm;b.相邻两组穿钉间距偏差小于20mm;c.穿钉露出墙面的长度一般为50~70mm,露出部分无砂浆等附着物,穿钉螺母齐全有效,穿钉必须牢固;②按设计规定预埋拉力环;5人手孔窗口管道进入人手孔的窗口位置按设计规定;允许偏差不大于10mm;管道端边至墙体面呈弧状的喇叭口;人手孔内的窗口内外堵抹严密,不得浮塞,外观整齐,表面平光;6人手孔上覆①人手孔上覆的钢筋型号、加工、绑扎、混凝土的标号按设计规定;②上覆外形尺寸、设置高程按设计图纸;外形尺寸偏差要求不大于20mm,厚度偏差不大于5mm,预留孔洞的位置及形状要符合设计图纸的规定;③预制的上覆,两板之间缝隙要尽量缩小,两块上覆间的拼缝必须用1:砂浆堵抹严密,不空鼓、浮塞,外表平光,无欠荐、无飞剌、无断裂等;④上覆底面应平整、光滑、不露筋、无蜂窝等缺陷;⑤预制上覆与墙体搭接的内、外侧,用1:的水泥砂浆抹八字角;八字抹角要严密、贴实、不空鼓、表面光滑、无欠荐、无飞剌、无断裂等;7口圈安装①人手孔口圈顶部高程允许偏差规定不大于20mm;②稳固口圈的混凝土或缘石、沥青混凝土按设计图纸规定,自口圈外缘向地表做相应的泛水;③人手孔口圈与上覆之间按设计规定砌筑不小于200mm的口腔俗称井脖子;口腔与上覆预留洞口形成同心圆的圆筒状,口腔内、外侧应抹面;抹面平整、压光、不空鼓、墙角不得歪斜;抹面厚度、砂浆配比按设计规定;口腔与上覆搭接处抹八字角;八字角应严密、贴实、不空鼓、表面光滑、无飞剌、无断裂等;④人手孔口圈应完整无损,车行道人孔必须安装车行道的口圈;7回填土通信管道工程的回填土,应在管道或人手孔按施工顺序完成施工内容,包括隐蔽工程检验合格、清除完沟坑内遗留杂物和积水及淤泥后进行;1管道段回填土时,按下列要求进行监督和检查:①管道顶部30cm以内及靠近管道两侧的回填土,不应含有直径大于5cm的砾石、碎砖等坚硬物;②管道两侧同时回填土,每回填15cm厚,夯实一次;管道顶部30cm以上,每回填土30cm,进行夯实;③通信管道工程挖明沟穿越道路的回填土要求:a在市区主干道的回填土应夯实,并与路面平齐;b市区一般道路的回填土应夯实,并高出路面5~10cm;在郊区土地上回填土,可高出地表15~20cm;2人手孔坑回填土的要求①靠近人手孔壁四周的回填土内,不得有直径大于10cm的砾石、碎砖等坚硬物;②人手孔坑每回填30cm,夯实一次,并严禁回填土高出人手孔口圈的高程;3管道及人手孔回填土的夯实密实度要符合当地市政部门施工的有关规定;回填土完成后,承包单位应及时清理施工现场的碎砖、破管等杂物,保持施工后的场地环境清洁;8通信管道工程施工用模板、钢筋及混凝土、砂浆这一部分的标准、要求,除设计另行规定外均执行通信管道工程施工及验收规范GB50374-2006的相关规定;9通信管道与其他管线、建筑物的最小净距要求通信管道与其他各种管线平行或交赿时,最小净距执行二表6要求;二表6通信管道与其他管线最小净距表注1:主干排水管后敷设时,其施工沟边与管道间的水平净距不宜小于1.5m;注2:当管道在排水管下部穿赿时,净距不宜小于0.4m,通信管道应做包封;注3:在交赿2m范围内,煤气管不应做接合装置和附属设备;如。
通信架空光缆施工安全操作规程
通信架空光缆施工安全操作规程(一)施工前的准备1.施工队必须配备经培训合格的施工人员,特种作业(登高、涉电施工)需持证上岗等。
2.施工使用的工器具、仪表,应有检验合格证。
3.所有受力工器具在施工前应进行外观检查,合格后方可使用。
4.开工前由项目部组织现场技术员、质检员、安全员等对施工队进行三级交底,交底需根据杆路施工具有针对性,且有交底记录。
5.施工队必须按照设计图纸、架线施工技术措施组织施工,应边施工边检查边记录,并认真填写施工记录,待工程结束后整理一并上交。
6.工程开工前要了解工期,经建设单位授权审定施工单位提交的“施工组织设计”,并根据各阶段施工项目安排进行投资、进度、安全、质量控制。
协助建设单位审查施工准备情况。
7.工程设计会审后,现场监理人员要详细阅读设计文件和施工图纸,对工程规模、材料规格、工艺要求有一个全面了解,对设计中不明确、未标注或有违现行规范标准的必须问清、查明并做好记录备案。
8.开工前,建设单位要组织设计、施工、监理人员到施工现场进行光缆路由的确认交底,路由复测中核对施工图纸同设计方位的准确性,如发现有问题或施工困难等要及时提出并共同商议出新的方案,经建设单位批准后重新确认路由,如无大的变动,必须按设计路由施工。
9.在进行架空光缆敷设安装之前,建设单位管理人员或委派监理人员对开工条件进行检查,看是否具备开工条件,对不符合开工条件的工程不要急于开工,要及时向建设单位反馈并提出合理化建议。
10.光缆传输网施工在室外进行,自然环境对光缆施工的影响很大,如气温过低(低于零下15度)不能敷设光缆,要待气温回升后再开工,再如敷设管道光缆前要事先检查人(手)孔的水位情况,如水位超过穿缆管孔,不能敷设光缆,待采用抽水设备将水排出后再穿光缆,以免穿错管孔,造成返工现象。
11.光缆施工环境危险性较大,如架空光缆吊挂时,需要梯子、脚扣、安全带、吊板等工具,其强度必须符合要求。
管道光缆都在市内交通要道作业,需要市政和交通部门提供的安全岛、护栏等警示物体隔离车辆、行人,使其绕道通行,以免伤及施工人员和压坏光缆。
QGDW 11590-2016 电力架空光缆缆路设计技术规定
Q/GDW 11590—2016
前言
为规范电力架空光缆缆路设计技术,制定本标准。 本标准由国家电网公司基建部提出并解释。 本标准由国家电网公司科技部归口。 本标准起草单位:国网河南省电力公司、国网河南省电力公司经济技术研究院、深圳市特发信息股 份有限公司 本标准主要起草人:魏胜民、刘湘莅、齐道坤、郭新菊、席小娟、程宏伟、李本良、樊东峰、苏海 芳、梁晟、张海宁、徐常志、邓伟峰、路晓军、胡鑫、谢武、刘存凯、彭永年、郭正位、景川、肖波、 李勇、陈晨、杨敏、王文峰。 本标准首次发布。 本标准在执行过程中的意见或建议反馈至国家电网公司科技部。
国家电网公司 发 布
2017 - 05 -25 实施
Q/GDW 11590—2016
目次
前 言 .............................................................................. II 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 术语和定义 ........................................................................ 1 4 总则 .............................................................................. 3 5 路由选择 .......................................................................... 3 6 气象条件 .......................................................................... 3 7 光缆选择 .......................................................................... 4 8 光纤选型 .......................................................................... 5 9 金具及附件 ........................................................................ 6 10 光缆线路敷设安装 ................................................................. 7 11 缆路防护 ......................................................................... 8 12 设计深度规定 ..................................................................... 9 13 附属设施 ......................................................................... 9 附录 A(规范性附录) 典型气象区 ..................................................... 10 附录 B(资料性附录) G.652B 光纤的主要技术指标 ...................................... 11 附录 C(资料性附录) G.652D 光纤的主要技术指标 ...................................... 12 附录 D(资料性附录) G.655B 光纤的主要技术指标 ...................................... 14 编制说明 ............................................................................ 16
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
架空光缆线路技术规范广东长实通信工程有限公司目录一、总则-------------------------------------------------------------------------1二、光缆线路路由-------------------------------------------------------------1三、新建杆路-------------------------------------------------------------------1—3四、光缆的单盘测试和配盘-------------------------------------------------4五、光缆的敷设安装----------------------------------------------------------4—7 (1)光缆端别------------------------------------------------------------------4 (2)架空光缆------------------------------------------------------------------4 (3)引上光缆------------------------------------------------------------------6 (4)局内光缆------------------------------------------------------------------6六、光缆标志牌-----------------------------------------------------------------8七、光缆光纤的接续-----------------------------------------------------------8八、光缆的预留-----------------------------------------------------------------9九、光缆线路防护--------------------------------------------------------------9—10十、材料的选用----------------------------------------------------------------11十一、竣工技术资料----------------------------------------------------------12一、总则1、为使建设单位传输光缆线路的建设具有一定的一致性、先进性和规范性,特编制本文件。
本文件适用于架空光缆线路工程建设。
本文件未涉及到的部分,仍按国家颁发的相关标准、规范、规定执行。
施工单位对施工图提出修改意见,需经设计单位同意后报设计审批单位批准方可实施。
二、光缆线路路由1、光缆线路路由选择的原则是安全、稳定、可靠,便于施工和维护。
首先应服从规划、城建、水利、交通、公路、航运、铁路等各有关部门的总体规划要求。
光缆线路路由应沿靠稳定的公路,在尚未具体规划的农田,光缆线路距公路的距离为20-150M左右,若公路转弯应顺路取直。
光缆线路沿途遇到广电、邮电及其他的杆路时,应尽量采取避让措施,使之满足倒杆隔距。
2、沿途经过乡镇、自然村、居民区与公路之间能满足20M的,杆路可以不绕居民区,否则线路宜绕开居民区。
3、光缆进入城市时,应结合城市的建设规划,确定具体路由及光缆敷设方式。
4、光缆线路穿越茶园、果园、经济林等经济作物地区,在施工复测时尽量利用空隙,采取避让措施,并在竣工图上标注。
三、新建杆路1、新立电杆采用梢径12CM,1/75锥形预应力砼杆,基本高为7M,对于跨越公路、河流等特殊地段的电杆视具体情况确定。
直线段偏差小于5CM,角杆、终端杆杆根内移为25-30CM。
2、光缆线路跨越公路缆路间净距应不小于5.5米;跨越土路缆路间净应不于4.5米,跨越铁路缆路间净距应不小于7.5米。
3、新立电杆埋深要求见表1。
表14、电杆埋深不够及松土地段,需装设卡盘。
5、在土质松软处角深大于5米的角杆、终端杆、分线杆、跨越杆、长杆档杆、飞线杆的杆底均应加垫底盘。
6、上述电杆在石质土及坚石地带可不装卡盘、底盘或固根横木。
7、河滩及塘边杆根缺土的电杆,应做护墩保护。
8、在路边易被车辆人碰撞的地方立杆,应加设护杆桩。
9、线路偏转角小于30°时,拉线与吊线的规格相同;线路偏转角在30°—60°时,拉线采用比吊线规格大一级钢绞线;线路偏转角大于60°时,分设双顶头拉线,顶头拉线采用比吊线规格大一级的钢绞线。
10、每隔250M左右设双方拉线(防风拉),每隔2KM左右,设四方拉线(防凌拉),吊线并在此处作双向假终结。
11、角深大于5米的角杆,吊线坡度变更超过杆距的5﹪小于10﹪的电杆,吊线应做仰、俯角辅助装置。
12、当杆路跨越较大的河流或特殊地段时,应做特殊处理。
杆距大于120M时设辅助吊线及顶头拉线。
13、上述拉线、吊线辅助装置及吊线接头,原则上采用吊缠法制作。
拉线收紧后,地锚柄出土小于15CM。
14、在无法装设拉线的地点,可改用撑杆加固。
在采用撑杆时还应考虑电杆受撑杆支撑处的抗弯力,角深超过5米时,电杆强度应比一般杆增强一级。
线路测量时,应使角深不超过10米。
撑杆的距高比一般采用0.6,撑杆梢径应不小于连结处电杆直径的4/5。
15、电杆编号15.1杆号应写在面向杆路所沿着的道路一侧,编号以一个中继段从光缆A端开始,向B端依次编序杆号。
15.2 一根电杆编一个杆号,不省略,也不增添虚号,最低字应离地面约2.5M。
15.3具体杆号字样及颜色由建设单位另定。
四、光缆的单盘测试和配盘1、光缆的单盘测试;光缆光纤的技术指标应符合供货合同的规定要求,在工地应逐盘逐纤检验测试,当发现光缆盘外包装损坏或技术指标不合格时,施工单位应立即报告建设单位处理。
2、配盘:施工单位应按光缆的实际长度精打细算,科学配盘,不浪费和随意开断光缆,尽量避免因配盘不当而增加光缆接头。
出厂盘号和光缆米标应标注在技术资料上。
五、光缆的敷设安装1、光缆端别光缆的布放端别按设计规定。
2、架空光缆2.1、架空光缆采用镀锌穿钉固定吊线。
新建杆路的光缆吊线安装位置基本原则为:南北向杆路在东侧,东西向在南侧,但全程光缆不得交叉换位,因此吊线也可灵活占用杆面。
吊线距杆梢为50cm,全线应尽量保持一致。
吊线在挂缆后无明显垂度。
2.2、光缆吊线采用7/2.2热镀锌钢绞线,挂钩采用25mm挂钩,每隔50cm安装一只,扣挂方向要一致。
2.3、吊线除特殊地段采用吊线抱箍(ф134mm)外,其他的选用有头穿钉(ф12×180mm、ф12×200mm)吊挂。
2.4、按轻负荷区考虑架空光缆的吊线垂度,详见表2。
吊线程式:7/2.2 基础应力=29表22.5、架空光缆线路最低线条跨越其他建筑物的垂直距离见表3 表32.6、架空光缆与电力线交叉跨越平行隔距要求见表4。
表42.7、光缆在敷设安装中的最小曲率半径应不小光缆外径的20倍,固定后不小于光缆外径的10倍。
2.8、架空光缆的挂设方法可采用“预挂挂钩牵引法”、“动滑轮边放边挂法”、“定滑轮牵引法”三种。
过角杆,应在角杆两旁挂设滑轮,两旁滑轮的间距为60cm左右。
光缆敷设应无蛇弯扭曲。
2.9、光缆在公路上抬放时要设标志,保护施工人员和光缆的安全。
3、引上光缆引上管均应新设,采用ф50×3.5mm镀锌钢管,内穿32/28cm子管1根,引上光缆布放在子管内。
子管应尽量延伸至光缆吊线下50cm处并绑扎在电杆上,引上钢管及子管的上端用油麻和自粘带等封堵。
4、局内光缆4.1、局内光缆应直接放至传输室的光缆分配架上,光缆应敷设在铁架上、线架上和槽道中,在光缆的拐弯点、上线柜每层楼的开门处均应用尼龙扎带绑扎牢固,光缆应排列整齐。
4.2、光缆的余线应从光缆分配架开始理顺后圈绕整齐美观,固定位置合适、牢固。
4.3、因局内光缆由各局站的情况不同,比较复杂,宜采用人工布放方式施工。
六、光缆标志牌1、光缆在局站内及杆路上应加挂统一标志牌,标志牌按建设单位的要求定做,制作单位在施工前按期提供给施工单位。
2、每隔4档杆及跨路、跨河、跨桥等特殊地段应悬挂20cm×40cm的光缆警示标志牌。
七、光纤光缆的接续1、光纤接续采用熔接法,接续时应按光纤色谱顺序一一对应,并采用OTDR进行监测,使每根光纤接头损耗符合要求。
要求单模光纤接续损耗双向平均值小于0.05 dB/中继段,最大接续损耗每根光纤接续双向平均衰减为:0.08dB/纤。
2、光缆接续采用专用的光缆接头盒。
接头盒运达工地后,应集中检验光缆接头盒的技术要求是否符合合同的规定。
3、接续时应记录光缆接头盒两侧的计尺码数,作为竣工技术资料,架空光缆接头采用在接头盒的一端进出线方式。
4、光缆应同纤号相接,不得错号。
5、每个接头处,光缆与光纤均应留有一定的余量,以备日后维修或二次接续用。
6、两端光缆的金属构件在接头处作电气断开。
光缆在局站内终端,光纤编号应正确、正规、统一,尾纤盘绕整齐美观。
光缆加强芯与机房保护地线连通。
八、光缆的预留1、光缆在局站内预留一般不超过30米,预留光缆应盘成圈固定在机房内。
2、管道光缆在引上处作适当预留,预留长度为10米。
3、架空光缆在接头处两侧电杆作适当预留长度超过10米。
4、跨越大于80米的河流,两岸各余留光缆为5米5、架空段每10个杆档光缆余15米。
九、光缆线路防护1、防强电工程选用无铜导线、塑料外护套耐压强度为15KV的光缆,并考虑将各单盘光缆的金属构件在接头处作电气断开,将强电影响的积累段限制在单盘光缆的制造长度(一般为3KM)内,光缆线路沿线不接地,仅在各局站内接地。
架空光缆线路在与电力线、广播线交越时,要采取三线防护夹板进行防护,防护长度应超过交越处两边各50CM。
2、防雷2.1、除各局站外,沿线光缆的金属构件均不接地。
2.2、光缆的金属构件,在接头处不作电气连通,各金属构件间也不作电气连通。
2.3、局站内的光缆金属构件应相互连通并接保护地线。
2.4、架空光缆线路应在下列电杆上装设避雷线:(1)、终端杆、引入杆;(2)、深大于1米的角杆,过河线垮越杆、分线杆、超过杆长12米的电杆,山坡顶上的电杆;(3)、雨较多地区线路中间杆每隔5-10杆加装1处;(4)、市郊或农村每隔1公里设1个接地点。
2.5、架空光缆接地电阻见表5。
表52.6、新建钢筋混凝土杆路可在电杆中穿ø4.0mm镀锌铁线,上部伸出杆顶10cm,下部埋在杆底;距地面50cm处设测试断点,用线夹连接,接地极采用地气棒接地,接地电阻要求小于10欧姆,山区接地电阻要求小于12欧姆,每隔500m设一个接地点。
