用excel制作柏拉图
EXCEL柏拉图制作方法
数据分析：通过 柏拉图分析市场 趋势和竞争格局
销售预测：预测 产品在不同市场 的销售情况
客户分析：了解 客户需求和消费 行为
营销策略：制定 针对不同市场的 营销策略
用于分析历史财务数据识别趋势 和模式
预测未来财务状况制定预算和计 划
监控财务指标评估经营绩效和风 险
对比实际财务数据与预算调整策 略和目标
调整坐标轴范围：根据 数据大小适当调整横坐 标和纵坐标的范围使柏 拉图更加清晰易读。
添加标题和标签：为柏 拉图添加标题、X轴标 签和Y轴标签以便更好 地解释图表内容。
格式化图表：对图表进 行格式化如修改图表颜 色、线条粗细等以使图 表更加美观。
打开Excel选择 需要制作柏拉 图的表格数据
点击“插入” 选项卡选择
计算销售额、成本和利润等关键指标 计算毛利率、净利率等比率指标 分析销售趋势和成本波动情况 对比不同产品或市场的销售数据
加载预测工具： 在Excel中安装 数据分析工具如 “数据分析库” 或“数据分析插
件”。
选择数据：将 要分析的数据 导入Excel中并 选择用于预测
的数据列。
配置预测模型： 在预测工具中选 择适合的预测模 型如线性回归、
汇报人：
字体大小：根据数据的重要性和图表大小调整字体大小使图表更加层次分明。
字体颜色：根据数据系列的颜色调整字体颜色使图表更加统一。
添加数据线和数据标记：通过添加数据线和数据标记可以更清晰地展示数据之间的关 系和变化趋势使柏拉图更加直观易懂。
调整颜色和字体：通过调整颜色和字体可以使柏拉图更加美观和易于阅读。
识别趋势：使用图表中的线条或趋势线来分析数据随时间或其他因素的变化趋势
数据分析方法：结合EXCEL柏拉图和其他数据分析工具如移动平均线、指数平滑等进行趋势预测和 异常值检测
EXCEL绘制柏拉图步骤讲解
EXCEL绘制柏拉图1. 输入制作柏拉图的原始数据（项目和频数），并点击“编辑”栏中的“排序与筛选”，点击“降序”，保证数据按降序排列。
2.计算数据合计数（点击工具栏求和按钮∑或者使用SUM函数）。
3.计算数据累计占比，累计占比为当前累计数据/合计数，在表格中使用计算公式计算。
4.选择绘图区域，点击“插入”，选择柱状图+折线或者两个柱状图。
5.以两个柱状图为例演示，找到代表累计占比的柱状图，选中点击右键，选择“更改图表类型”改为折线图。
6．选中折线图，点击右键，选择“设置数据系列格式”，改为“次坐标轴”。
7.调整柱状图间隙：选中柱状图，点击右键选择“设置数据系列格式”，“间隙宽度”调整为0%8. 调整折线图从横坐标0开始：选中折线图，点击右键，选择“选择数据”，图例项选择“累计占比”修改Y值增加一行，或者在累计占比插入一行0%，修改Y值将0%包含进来。
9.调整折线图从纵坐标0开始：工具栏点击“图表设计”，选择“添加图表元素”-“坐标轴”“次要横坐标轴”，选中“次要横坐标轴”点击右键“设置坐标轴格式”找到坐标轴位置选项，选择“在刻度线上”，另外选择“标签”-“标签位置”-“无”，将次要横坐标隐藏10.更改纵坐标最大值和累计占比最大值：点击纵坐标轴数据，点击右键，选择“设置坐标轴格式”选择边界和单位，将最大值设为合计数，或者根据单位间隔设置为大于合计数的数值。
同理将右侧累计值占比最大值修改为100%。
11.折线图上添加数据：选中折线图，点击右键选择“添加数据标签”，选中数据数据大小可在工具栏字符大小处调整，数据位置，可通过点击右键“数据标签格式”-“标签位置”进行调整。
12.绘制80%标识线：工具栏“插入”-“图表”“形状”，选择直线，找到80%和折线交叉的点，下拉和横拉绘制80%标识线，选中标识线在工具栏可调整粗细和颜色。
柏拉图制作步骤
EXCEL柏拉图制作步骤一、先开新档案后,输入三组数据。
二、进入工具列的”数据分析”后，选取直方图。
三、选择数据范围，如下图所示。
四、选择完成后按确认，会出现图表、累计百分率及柏拉图，如下图。
五、依以下步骤删除不必要储存格。
六、删除储存格
七、删除以下三栏储存格。
八、得到下列结果。
九、更改自己所要之表头项目，如下例。
十、选取数据范围后依需求作计算。
十一、选取储存格数据范围后按鼠标右键，选取数据范围
十二、将累计%中的数值消除，重新输入累加百分率公式。
十三、如下图。
十四、输入完成后如下。
十五、依个人喜好调整柏拉图刻度。
十七、如下例。
十八、调整后如下。
十九、订正坐标轴名称。
二十、更改数列宽度。
二十一、调整间距。
二十二、完成后可依需要输入实验名称、日期时间、作业者等，或做改善前后比较。
11。
如何制作柏拉图

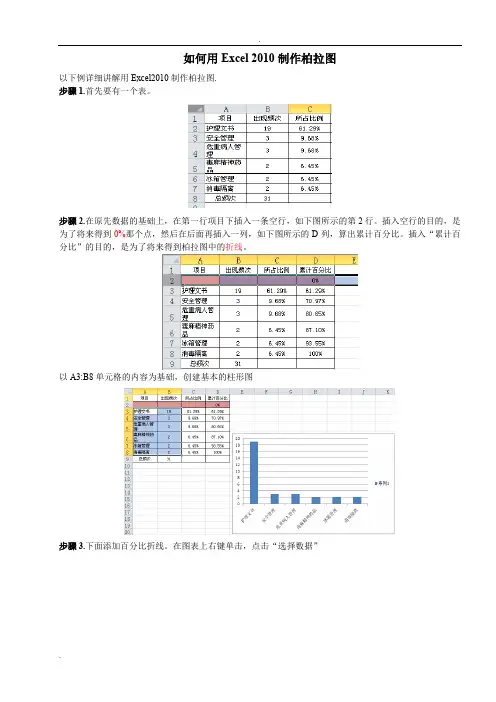

.. 如何用Excel 2010制作柏拉图以下例详细讲解用Excel2010制作柏拉图.步骤1.首先要有一个表。
步骤2.在原先数据的基础上，在第一行项目下插入一条空行，如下图所示的第2行。
插入空行的目的，是为了将来得到0%那个点，然后在后面再插入一列，如下图所示的D列，算出累计百分比。
插入“累计百分比”的目的，是为了将来得到柏拉图中的折线。
以A3:B8单元格的内容为基础，创建基本的柱形图步骤3.下面添加百分比折线。
在图表上右键单击，点击“选择数据”点击左侧的“添加”系列名称这里我输入“累计百分比”,系列值选择D2:D8单元格都选择好以后，就可以看到，图表中出现了新的图案（图中红色部分），因为跟原来的数据相比，这些百分比数字很小，所以以柱状图显示的时候不是很明显，一会儿我们需要让它以折线图的形式显示出来..在刚刚添加的红色柱形图上右键单击，选择“更改系列图表类型”-“折线图”步骤4.然后在变成折线以后的图形上右键单击，选择“设置数据系列格式”，在“系列选项”中，选“次坐标轴”，这时候，图表自动添加了百分比的次Y 轴。
步骤5.在柱形图上右键单击，选择“设置数据系列格式”，然后将“系列选项”中的“分类间距”调整为0，此时，柱形图各项目之间的间隙没有了步骤6. 最麻烦的一步：怎么加入80/20虚线？对于所需的虚线，我们可以在后期添加。
在“插入”-“形状”-“线条”后右击所添加的线条点击“设置形状格式”，选择你想要线条的类型、颜色等（但这样的弊端就是一调节图表，虚线就得重新调整）①在表格后加入一列，在我们重点要改善的项目对应的格子中输入累计百分比，这里我们可以看到我们重点要改善的项目的累计百分比是80.65%。
如图②在图表上右键单击，点击“选择数据”点击左侧的“添加”系列名称可以随便输入，这里我输入“8020”,系列值选择E2:E8单元格..③点击“确定”以后可以看到在累计百分比的折线图上多了一个绿色三角形，此时我们刚添加的8020还是折线图，现在我们把刚刚添加的8020改成散点图，这样我们才好添加我们需要的虚线。
如何用Excel绘制柏拉图
60
100.0100%0.00%
50
85.45% 89.09% 80.00%
90.00% 80.00%
74.55%
40
67.27%
70.00%
60.00%
60.00%
30
52.73%
50.00%
43.64%
40.00%
20
14 25.45%
30.00%
10
10
20.00%
5
4
4
4
3
3
2
6
10.00%
（图1）ቤተ መጻሕፍቲ ባይዱ
接着，利用层别法将众多杂乱的数据归类整理统计，并以从高向低的顺
序列表出来。我已将上面的整理出来如下图（图2）
分类汇总
序号 缺陷类别
频数
频率(%)
累积频率(%)
1
漏贴、混不干胶
2
色差
3
配对不齐
4
腰封混
5
OPP破
6
箱贴位置贴错
7
工艺不良
8
脏袜
9
破洞
10 其它
14
25.45%
25.45%
10
18.18%
43.64%
5
9.09%
52.73%
4
7.27%
60.00%
4
7.27%
67.27%
4
7.27%
74.55%
3
5.45%
80.00%
3
5.45%
85.45%
2
3.64%
89.09%
6
10.91%
100.00%
缺陷总数
55
excel表格数据怎么制作柏拉图？
excel表格数据怎么制作柏拉图？
你还在为Excel柏拉图怎么制作⽽苦恼吗，今天⼩编教你Excel柏拉图怎么制作，让你告别Excel柏拉图怎么制作的烦恼。
更多Excel经验请关注⼩新Excel，如果帮到了你，请在上⽅给个投票谢谢⽀持。
好⼈⼀⽣平安。
先顶后看年薪百万，如果帮到了你，帮忙给个好评，这对⼩编很重要，万分感谢。
⼀、表格数据处理
如图所⽰，频数排序，计算累计百分⽐。
图表制作使⽤前3列数据。
⼆、Excel柏拉图制作
1、选中数据区域——点击插⼊——推荐的图表——簇状柱形图。
2、点击图表⼯具（格式）——系列“累计百分⽐”——设置所选内容格式——次坐标轴。
3、右击——更改系列数据图表类型——累计百分⽐（折线图）。
4、点击图表⼯具(设计）——选择数据——轴标签区域（如图所⽰，把原来的拆分成两列，是柏拉图的横坐标轴的数据显⽰如图所⽰）
三、调整分类间距
1、如图所⽰，双击——设置数据系列格式——分类间距（0)。
2、右击——添加数据标签
3、双击⽹格线进⾏设置，如图所⽰。
四、柏拉图美化
1、添加标题和数据来源
字体（衬线字体：线条粗细不同，适合⼩号字体使⽤，投影时清晰度不⾼，⽆衬线字体：粗细相同，更适合⼤号字体时使⽤，投影时美观）
中⽂字体：微软雅⿊，⿊体
英⽂字体：Arial
数字字体：impact，Arial
2、添加背景⾊：以淡⾊调为主。
柏拉图的Excel画法
原始数据 中间数据，为原始数据的累加
a b c d e f Others Total
8 7 6 2 1 1 2 27
8 15 21 23 24 25 27
0.00% 29.63% 55.56% 77.78% 85.19% 88.89% 92.59% 100.00%
0.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5
8 7 6 2 1 1 2 27
8 15 21 23 24 25 27
0.00% 29.63% 55.56% 77.78% 85.19% 88.89% 92.59% 100.00%
0.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5
将X值选择为红色Mark的一列 将Y值选择为蓝色Mark的一列
累加数据的占数据总和的百分比
中间数据，作图需要
步骤二(图表选择)
选择双轴线-柱图为制作 柏拉图的基本图形
步骤三(选择数据源)
选择这些数据作为数据源，得到左边的图形
右键点击柱子，选择Mark起来的选项
步骤四(修改柱子的属性)
把间距宽度改为0
结果变成这个样子
步骤五(改变两个纵坐标)
右键点击坐标轴，选择Mark起来的选项 将最小值设为0，最大值设为Total值
修改好曲线数据源的图如下，已经基本成型
步骤八(修饰)
记得要根据80/20原则找出 核心项目。至于绘图方法 最简单的是画两条直线再 改为虚线就OK。 用Excel也可以画出这两条 线，不过要靠自己Study了.
同样将右边的纵轴设为0%--100% 之后的图形变成左边的样子
步骤六ห้องสมุดไป่ตู้修改曲线的属性)
右键点击曲线，选择Mark起来的选项 改变图表类型如下，选择黑色Mark的部分
EXCEL准柏拉图的作法
EXCEL标准柏拉图的作法序号不良项目不良数占不良总数百分比累积百分比1 AC顶线缺焊接26 33.8% 33.8%2 元件脚短路17 22.1% 55.8%3 元件漏插13 16.9% 72.7%4 DB3坏8 10.4% 83.1%5 连焊 5 6.5% 89.6%6 灯管坏 3 3.9% 93.5%7 AC侧线未压好 2 2.6% 96.1%8 其他 3 3.9% 100.0%合计77 100.00%轴线柱子图。
出现如下图表，3.点击图表，右键选择图表选项，输入标题与X轴Y轴的名称，得下图：4.修改坐标，单击坐标轴，修改不良数量与不良率数值。
如下图所示5.修改柱形之间的间距。
单击“柱形”，出现一个对话框，点击选项，将分类间距改为0。
得下图：再将数值标记。
选中图表，右键选择图表选项，选择数据标志，将值这项打钩得下图。
第32周成品检验性能不良项目分析柏拉图2617138532333.8%55.8%72.7%83.1%89.6%93.5%96.1%100.0%020406080AC线缺焊元件短路元件漏插DB3坏连焊灯管坏AC侧线未压好其他不良项目不良数0.0%20.0%40.0%60.0%80.0%100.0%累计百分比不良数累积百分比6.以下步骤是将累计百分比移至不良数条形图的右上角。
（1）在数据表中，增加一个零。
（2）选中图表，右键点出菜单，选择数据源，出来如下对话框，选中系列中的累计百分比项。
（3）点击“值”（4）重新选取累计不良率的数值，将零也包含在里面。
得下图第32周成品检验性能不良项目分析柏拉图2617138532333.8%55.8%72.7%83.1%89.6%93.5%96.1%100.0%020406080A C 线缺焊元件短路元件漏插D B 3坏连焊灯管坏A C 侧线未压好其他不良项目不良数00.20.40.60.81累计百分比不良数累积百分比（5）再次选中图表，右键，选择图表选项/坐标轴，将X 次坐标轴打钩。
(完整版)WPSexcel如何做柏拉图
WPS excel如何做柏拉图
第一步:建立数据表格，建立“累计列”及“累计百分比列”(由于柏拉图不需要使用到“累计列”的数据，根据它建立“累计百分比列”后，可隐藏或删除)
责任组汇总累计累计百分
比
A组58 58 63.04%
B组14.5 72.5 78.80%
C组8 80.5 87.50%
D组 4 84.5 91.85%
E组 3 87.5 95.11%
F组 1.5 90.5 98.37%
G组 3 92 100.00%
第二步：
选中剩下数列数据（“责任组”“汇总”“累计百分比”），按插入-图表
第三步：选择最下面的“组合图”，在“累计百分比”-“折线图”中右面打“√”
完成。
另外，
1.添加数据标签：
如果需要在图上显示数据的，可选中相应的图的区域，如柱状图，会在柱的四面出现四个小圆圈，点击右键，出现以下样式，选择“添加数据标签”，即可。
2.调整分类间距
全选中柱状图，点击鼠标右键，点击“设置数据系列格式”，右边出现系列选项栏，在“分类间距”中将数据调至“0”
如图（若还想调整柱状图边框等，可选择“填充与线条”进行调整）：。
QC工具-用Excel制作排列图(柏拉图)
02
CATALOGUE
使用Excel制作排列图（柏拉图）
数据准备
收集数据
收集需要分析的质量问题数据，确保数据的准确性和 完整性。
整理数据
将收集到的数据进行分类整理，按照问题类型、发生 频率等进行整理。
排序数据
将整理好的数据按照问题发生频率从高到低进行排序 ，以便制作排列图。
创建图表
选择图表类型
05
CATALOGUE
实例展示
实例一：生产过程中的不良品分析
总结词：通过排列图（柏拉图）分析 生产过程中出现的不良品，找出主要
问题并采取措施解决。
详细描述
收集生产过程中不良品的种类、数量 等数据。
使用Excel制作排列图（柏拉图），按 照不良品数量从大到小进行排列。
分析排列图，找出主要问题，如某一 类不良品数量特别多。
优先次序的确定有助于制定改进 措施，持续改进产品或服务质量 。
制定改进措施
针对主要问题制定措施
通过排列图确定的主要问题，可以针对性地制 定改进措施。
实施改进措施
制定改进措施后，需要具体实施，以解决主要 问题。
监测改进效果
实施改进措施后，需要监测效果，评估是否解决了主要问题，并据此调整措施 。
04
通过排列图，可以明确问题的优先级 ，合理分配资源，集中力量解决主要 问题。
优先级排序
排列图可以用于确定问题的优先级， 将问题按照影响程度进行排序，优先 解决影响最大的问题。
优先次序的确定
01
关键问题优先
排列图可以清晰地显示出哪些问 题是关键的，因此应该优先解决 。
02
03
资源有效利用
持续改进
优先解决关键问题可以更有效地 利用资源，避免浪费在次要问题 上。
手把手教您用Excel正确画柏拉图
柏拉图操作流程1、建立规范化数据表格，录入相应的数据，按照降序排列，计算百分比、累计百分比2、对数据表进行调整，以便作图，由图一调整到图二（标黄列互换或直接删除百分比列）（图一）（图二）3、开始制作柏拉图，选择数据表项目（蓝色部分），插入图表4、图表选择，选择柱状图，簇状柱状图，生成右侧图表5、点击“百分比”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“更改系列图表类型（Y）”（标红部分）6、选择折线图，带数据标记的折线图，生成右侧图表7、点击“百分比”数据点（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）8、出现“系列选项”，选择“次要坐标轴”，生成右侧图表9点击“数量”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）10、出现“系列选项”，选择“无间距”，将蓝色光标拖至最左边，生成右侧图表11、数据表中增加黄色栏目，设置累计百分比为0%12、点击右侧图“累计百分比”折线，左侧数据表中出现包含了42%-100%的蓝色边框13、点击蓝色边框，将0%也包含进去，则出现右图所示图表14、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示从左向右坐标轴，生成右侧图表，图表次要横坐标轴出现图表顶端15、鼠标右键点击次要横坐标轴，出现下图所示列表，选择设置坐标轴格式16、出现下图，选择点击“在刻度线上”，生成右图，图表折线向左偏移17、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示无标签坐标轴，生成右侧图表，图表顶端次要横坐标轴消失18、点击图表左右两侧纵坐标轴进行设置，左侧纵坐标轴设置最大值为总量，右侧纵坐标轴设置最大值为100%，生成最右侧图表19、点击图表折线、柱状添加数据标签，生成右侧图表20、根据80/20原则添加垂直水平线，同时增加标题，并美化图表。
excel柏拉图制作介绍
excel柏拉图制作介绍
excel柏拉图在实际工作中很常见。
文章通过一组数据源来介绍excel教程中柏拉图的制作过程。
excel柏拉图通常有两种做法，柏拉图绘制时累积折线有从0开始，有不从0开始。
其中，累积折线从0开始的柏拉图做法稍微复杂一点，本文就介绍从0开始的excel柏拉图做法。
下面是excel柏拉图的详细操作步骤：
第一，选择A3：B8，插入——图表——柱形图。
选择系列，设置数据系列格式，分类间距为0。
第二，删除网格线，垂直轴刻度改为：最大值20，最小值0，刻度单位：5。
第三，用D2：D8的数据源添加一个系列。
系列绘制在次坐标轴。
图表类型更改为散点图。
X轴为E2：E8。
第四，更改次垂直轴，最大值1，最小值0，刻度单位：0.2。
第五，添加次要横坐标轴。
并将坐标轴标签、刻度等设置为无。
至此，整个excel柏拉图的主体就绘制完成，接下来就是添加主、副标题、脚注等等调整。
用Excel表制作柏拉图的步骤
用Excel表制作柏拉图的步骤（2003版本）
一、建立Excel表
1、打开Excel表，录入数据（第一列录入原因，第二列录入个数）
2、按照个数降次排序
3、第三列计算累积百分比
4、在“原因1”前插入一行，改行“累积百分比”处填写“0”
二、制作柏拉图
1、选定“原因”及“个数”两列后插入柱状图
2、形成的柱状图图表区点击鼠标右键——源数据——系列——添加——在“名
称”后填写“累积百分比”，点击“值”后面的图形，用鼠标点选“累积百分比”的0至100%，点图形——确定
3、在新出现的柱形图上点击鼠标右键——图表类型——折线图（第二行第一
个）——确定
4、在折线图上点击鼠标右键——图表系列格式——坐标轴——次坐标轴——
确定
5、鼠标右键点击图表区空白处——图表选项——在“次坐标轴”下的“分类（X）
轴”前打勾——确定
6、点击左侧Y轴——坐标轴格式——刻度——最大值改为个数总和——确定
7、点击右侧Y轴——坐标轴格式——刻度——改为1；数字——点选“百分比”，
小数点后保留0位
8、点击上方X轴——坐标轴格式——刻度——把“数值（Y）轴置于分类之间”
的选项去掉；图案——“刻度线标签”选“无”——确定
9、鼠标右键点击柱形图——数据系列格式——选项——分类间距——0——确
定。
Excel不会制作柏拉图？简单快速一分钟搞定
Excel不会制作柏拉图？简单快速一分钟搞定
1.建立需要使用的数据。
2.选择数据建立图表。
先选择柱状图即可
3.建立图表后，选择“累计占比”数据，右键点击，然后左键单击“设置数据系列格式”。
选中“累计占比“数据”
选择“数据系列格式”
4.添加次要坐标轴：直接在选项内选一下就行啦。
5.再次选中“累计占比”数据，右键单击，选择“更改系列图表类型”，选择折线图。
右键单击“累计占比”数据，更改图表类型
6.选择“迟到人数”项，右键单击，选择“设置数据系列格式”，将“分类间距”调整为0.
右键点击“迟到人数”设置柱状图间隔
7.选中图表，在布局中依次添加标题、单位。
并按照自我喜好美化就可以啦。
添加标题及单位
PS：小编每周至少发文五篇，主要对象是0基础Office教程，关注小编不迷路。
柏拉图绘制方法
柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。
2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。
3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。
砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。
6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。
这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。
上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。
9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图3 10、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。
13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。
EXCEL柏拉图制作步骤
EXCEL柏拉圖製作步驟一、先開新檔案後,輸入三組數據。
二、進入工具列的”資料分析”後，選取直方圖。
三、選擇資料範圍，如下圖所示。
四、選擇完成後按確認，會出現圖表、累計百分率及柏拉圖，如下圖。
五、依以下步驟刪除不必要儲存格。
六、刪除儲存格
七、刪除以下三欄儲存格。
八、得到下列結果。
九、更改自己所要之表頭項目，如下例。
十、選取資料範圍後依需求作計算。
十一、選取儲存格資料範圍後按滑鼠右鍵，選取資料範圍
十二、將累計%中的數值消除，重新輸入累加百分率公式。
十三、如下圖。
十四、輸入完成後如下。
十五、依個人喜好調整柏拉圖刻度。
十七、如下例。
十八、調整後如下。
十九、訂正座標軸名稱。
二十、更改數列寬度。
二十一、調整間距。
較。
11。
excel如何绘制柏拉图
excel如何绘制柏拉图
柏拉图也叫排列图，想要通过excel表格来绘制，应该怎么做?下面随店铺一起来看看吧。
excel绘制柏拉图的步骤
首先把我们要制图数据整理成表格。
接下来就来制作图表了，选中上图灰色的地方，点击上方“插入”选项找到“柱形图”，点击“二维柱形图”，然后点击确定。
等到图片生成后，右击图片，点击“选择数据”。
之后就会出现下图，点击“添加”，序列的名称写“不良百分比”，序列值选择累计百分比下面的数据，然后确定。
选到刚刚添加到的“不良百分比”然后点右键，选择更改图片类型，在出现的框图中选择折线图。
点击灰色的“不良百分比”的线，右键点击选择“设置数据系类格式”，选择“次坐标轴”，生成下列形图。
做到这里，图像就基本算完成了，然后我们选择蓝色柱形图，右键单击“设置数据系列格式”将每个柱形设置成自己喜欢的颜色。
08最后只需对图像进行一些最后的调整就行了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三步：计算各项问题所占的百分比。 方法：3. 拖动复制第一项，计算出各项问题所占的百分比。 技巧：=B5/B$22，“$”符号可以锁定公式中的单元格， 然后我们直接往下拖动复制时就不用每次去改分母了， 可以试一下不加”$”拖动复制与加”$”拖动复制的差别。
第四步：计算累计百分比。 方法：1. 用公式计算第一项的百分比。 技巧：=C5+D4，这里加上D4是为了方便拖动复制， D4格内容必须空着或者只能为零， 然后我们直接往下拖动复制时就不用每次去写公式了
第四步：计算累计百分比。 方法：2.拖动复制计算累计百分比。
第四步：计算累计百分比。 方法：3.美化数据，把少数问题点都归入其他项，删除多余的行， 隐藏单项占比的列，把数据格式改成百分比显示
第五步：绘图。
方法：1.选中所有数据，点“插入”“图表”
第五步：绘图。
方法：2.选”自定义类 型“标签，图表类型 选 ”两轴线-柱图“， 点”完成“
1
3 改成1 2
第五步：绘图。 方法：5. 按顺序美化图形
第六步：完成图形，分析改善。 方法： 沿80%坐标划一条横线，线以下的黄点对应的问题需分析改善，线以上 的点对应的问题可以先观察情况后酌情处理。
用minitab制作
第一步：打开minitab
第二步：贴入数据
第三步：选“Stat” “Quality Tools” “Perato Chart“
柏拉图制作ABC
Nickel 2009.4.9
第一步：把横向数据转为纵向数据。 （如果数据已经是纵向了，就无需此步骤） 方法：1. 选中所有数据，点鼠标右键，选“复制”
第一步：把横向数据转为纵向数据。 方法：2. 在空白单元格位置 点鼠标右键，选“选择性粘贴”
第一步：把横向数据转为纵向数据。 方法：3. 在弹出的窗口中勾选“转置”，然后确定，就可以得到下页的 纵向数据
1 2 3
第四步：选“Chart defects table“，”Labels in“项选C1栏， ”Frequencies in“项选C2栏，点击”OK“
第五步：大功告成
第二步：对纵向数据排序。 方法：1. 选中纵向数据，在菜单栏上选“数据” “排序”
第二步：对纵向数据排序。
方法：2. 在弹出的窗口中选“列B” “降序”，然后确定，进入下一步
第三步：计算各项问题所占的百分比。 方法：1. 用公式对所有问题总数求和
第三步：计算各项问题所占的百分比。 方法：2. 用公式计算第一项问题所占的百分比。 技巧：=B5/B$22，“$”符号可以锁定公式中的单元格， 然后我们直接往下拖动复制时就不用每次去改分母了， 可以试一下不加”$”拖动复制与加”$”拖动复制的差别。
第五步：绘图。 方法：3. 在纵向坐标标签位置点鼠标右键，选”坐标轴格式“
500 400 300ห้องสมุดไป่ตู้200
3
120% 100% 80% 60% 系列2 系列3
1
40% 20% 0%
100 0
偏 位
短 路
竖 件
少 锡
假 焊
掉 件
面 反
IC 翘 脚
其 他
4 2 改成500 改成100
第五步：绘图。 方法：4. 按顺序美化图形
