光伏电站支架基础形式概述

1)定义采用直径约 300mm 的圆形现场灌注短桩作为支架生根的基础，桩入土长度约 2m，露出地面 300-500mm，桩入土的长度可根据土层力学性质决定，顶部预埋钢板或螺旋与前、后立柱相连。这种基础施工过程简单，速度较快，现在土层中成孔，然后插入钢筋，再向孔内灌注混凝土即可。 2)优点成孔较为方便，可以根据地形调整基础顶面标高，顶标高易控制，混凝土钢筋用量小，开挖量小，节约材料、造价较低、施工速度快；对原有植被破坏小。 3)缺点对土层的要求较高，适用于有一定密实度的粉土或可塑、硬塑的粉质粘土中，不适用于松散的砂性土层中，松散的砂性土层易造成塌孔，土质较硬的鹅卵石或碎石可能存在不易成孔的问题。 4)施工流程及适用环境适用于一般填土、粘性土、粉土、砂土等。 Φ>600mm 钻孔灌注桩的工艺流程
光伏电站支架基础形式概述
一、光伏电站基础形式 1、基础形式分类光伏电站的基础都包含哪些型式？
注：1.表中符号○表示适用；△表示可以采用；×表示不适用；-表示此项无影响； 2.表中桩基础指的是微型短桩，其它桩基础应按现行行业标准《建筑桩基技术规范》JGJ94 的相关规定进行选择； 3.对于岩石植筋锚杆基础尚应要求岩石的完整程度为较完整~完整，且适用于岩石直接出露的场区； 4.寒冷、严寒地区冬季施工不宜采用现浇施工工艺。
Φ&l1)定义一般是把热轧肋钢筋固定于灌细石混凝土的岩石孔洞内，借助岩石、细石混凝土、带肋钢筋之间的粘结力来抵抗上部结构传来的外力。是由设置于岩土中的锚杆和与锚杆相连的混凝土承台或型钢承压板共同组成的基础。 2)适用环境
适用于直接建设在基岩上的柱基以及承受拉力及水平力较大的建筑物基础。岩石锚杆是置于岩土体中并与岩土体紧密接触的杆件。 6、螺旋钢桩基础
2、钢筋混凝土条形基础

分布式光伏施工规范

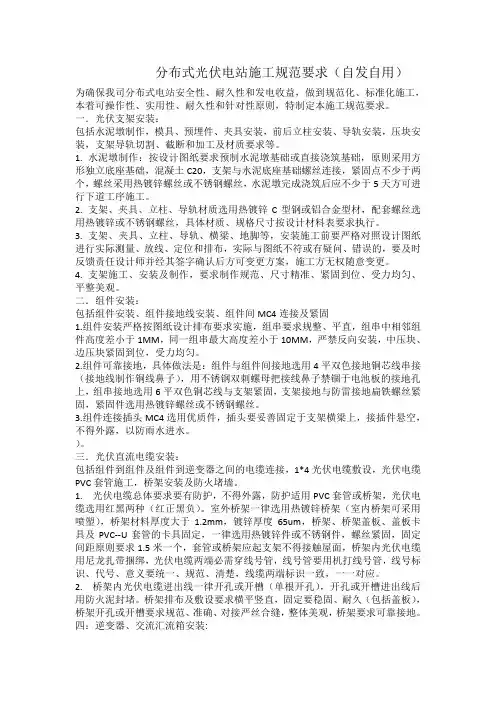

分布式光伏电站施工规范要求（自发自用）为确保我司分布式电站安全性、耐久性和发电收益，做到规范化、标准化施工，本着可操作性、实用性、耐久性和针对性原则，特制定本施工规范要求。

一．光伏支架安装：包括水泥墩制作，模具、预埋件、夹具安装，前后立柱安装、导轨安装，压块安装，支架导轨切割、截断和加工及材质要求等。

1.水泥墩制作：按设计图纸要求预制水泥墩基础或直接浇筑基础，原则采用方形独立底座基础，混凝土C20，支架与水泥底座基础螺丝连接，紧固点不少于两个，螺丝采用热镀锌螺丝或不锈钢螺丝，水泥墩完成浇筑后应不少于5天方可进行下道工序施工。

2.支架、夹具、立柱、导轨材质选用热镀锌C型钢或铝合金型材，配套螺丝选用热镀锌或不锈钢螺丝，具体材质、规格尺寸按设计材料表要求执行。

3.支架、夹具、立柱、导轨、横梁、地脚等，安装施工前要严格对照设计图纸进行实际测量、放线、定位和排布，实际与图纸不符或有疑问、错误的，要及时反馈责任设计师并经其签字确认后方可变更方案，施工方无权随意变更。

4.支架施工、安装及制作，要求制作规范、尺寸精准、紧固到位、受力均匀、平整美观。

二．组件安装：包括组件安装、组件接地线安装、组件间MC4连接及紧固1.组件安装严格按图纸设计排布要求实施，组串要求规整、平直，组串中相邻组件高度差小于1MM，同一组串最大高度差小于10MM，严禁反向安装，中压块、边压块紧固到位，受力均匀。

2.组件可靠接地，具体做法是：组件与组件间接地选用4平双色接地铜芯线串接（接地线制作铜线鼻子），用不锈钢双刺螺母把接线鼻子禁锢于电池板的接地孔上，组串接地选用6平双色铜芯线与支架紧固，支架接地与防雷接地扁铁螺丝紧固，紧固件选用热镀锌螺丝或不锈钢螺丝。

3.组件连接插头MC4选用优质件，插头要妥善固定于支架横梁上，接插件悬空，不得外露，以防雨水进水。

）。

三．光伏直流电缆安装：包括组件到组件及组件到逆变器之间的电缆连接，1*4光伏电缆敷设，光伏电缆PVC套管施工，桥架安装及防火堵墙。

光伏支架基础形式介绍及基础设计探讨

光伏支架基础形式介绍及基础设计探讨摘要：近年来我国科学技术发展迅速，近10年间，中国光伏发电装机容量迅速扩张，规模效应显著；再加上“领跑者”等项目的带动和促进，光伏发电技术的发展迅速。

虽然目前光伏发电的成本仍高于传统火电，但其在经济效益上处于弱势地位的局面将逐步得到改变。

2019年第1批光伏发电平价上网项目已进入实施阶段，2020年将继续促进光伏发电平价上网项目的发展。

而若要实现光伏发电平价上网，对光伏电站进行更精细化的设计至关重要。

光伏电站中光伏支架基础的数量庞大，是光伏电站必不可少的组成部分，其占光伏电站直接投资的比例约为10%；与此同时，支架基础的形式及其几何参数的选择不仅与支架结构的安全密切相关，也关系到施工的进度和光伏电站的投资效益。

因此，对光伏支架基础的布置方式、基础形式及基础设计进行分析研究尤为必要。

关键词：光伏支架；基础形式；基础设计；探讨引言随着我国经济发展，国家对环保的要求也越来越高。

火力发电项目占比日益减少，而新能源发电项目日益增多。

光伏发电作为新能源发电的主力军，近几年发展迅速。

光伏发电根据铺设地的不同分为地面光伏、屋面光伏、农光互补光伏、渔光互补光伏等，其主要组成部分有太阳能板、纵横向钢支架、基础等。

土建是光伏发电的重要组成部分，这就需要光伏支架及基础的设计既经济又安全，节能环保。

1光伏支架基础的布置方式光伏支架的形式不同，支架基础的布置方式亦不同。

（1）当光伏组件以固定倾角安装时，根据组件的距地高度不同，选用的支架形式也不同。

当组件距地高度较低时，支架一般采用双立柱形式，相应地支架基础采用前后双排的布置方式；而在农光互补或渔光互补项目中，由于组件距地高度较高，因此支架一般采用单立柱形式，相应的支架基础则采用单排的布置方式。

（2）固定可调支架一般采用单立柱形式，相应的支架基础亦采用单排的布置方式。

（3）单轴跟踪光伏支架一般采用单立柱形式，支架基础采用单列的布置方式。

（4）双轴跟踪光伏支架一般采用独立的单柱形式，对应的支架基础采用独立基础单个布置的方式。

光伏支架的种类

光伏支架的种类光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑和固定光伏组件，使其能够稳定地面向太阳并吸收阳光进行发电。

根据不同的安装环境和需求，光伏支架可以分为多种不同的类型。

本文将介绍几种常见的光伏支架。

一、固定支架固定支架是光伏发电系统中最常见的一种支架类型。

它通常由金属材料制成，具有较强的稳定性和耐久性。

固定支架的安装角度一般为固定不变，根据当地的纬度和气候条件确定。

固定支架适用于地面光伏发电系统和大型屋顶光伏系统。

二、单轴跟踪支架单轴跟踪支架是一种可以使光伏组件在一条轴上进行水平旋转的支架。

它可以根据太阳的位置自动调整光伏组件的角度，使其始终面向太阳，最大限度地吸收太阳能。

单轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但相应地成本也较高。

单轴跟踪支架适用于大型光伏发电站和集中式太阳能发电系统。

三、双轴跟踪支架双轴跟踪支架是一种可以使光伏组件在水平和垂直两个方向上进行旋转的支架。

它可以根据太阳的位置自动调整光伏组件的角度和朝向，以获取更多的太阳能。

双轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但也是成本较高的选择。

双轴跟踪支架适用于高纬度地区和对发电效率要求较高的场所。

四、屋顶支架屋顶支架是一种安装在建筑屋顶上的支架，用于固定光伏组件。

根据不同的屋顶类型和结构，屋顶支架可以分为斜面屋顶支架和平面屋顶支架。

斜面屋顶支架通常使用铝合金或不锈钢材料制成，具有较轻、耐久的特点，适用于斜面屋顶的安装。

平面屋顶支架通常使用钢材料制成，具有较高的稳定性和承载能力，适用于平面屋顶的安装。

五、地面支架地面支架是一种安装在地面上的支架，用于固定光伏组件。

地面支架通常采用钢材料制成，具有较高的稳定性和承载能力，适用于大型光伏发电站和分布式光伏系统的安装。

地面支架可以根据需要进行固定安装或可调角度安装，以适应不同的地形和发电需求。

光伏支架的种类包括固定支架、单轴跟踪支架、双轴跟踪支架、屋顶支架和地面支架等。

分布式光伏电站主要设备的技术要求

分布式光伏电站主要设备的技术要求1、光伏支架屋面支架采用热镀锌碳钢支架，组件采用背板或压块固定方式安装于铝合金檩条上。

紧固件采用不锈钢材质。

支架设计抗风能力30米/秒，保证户外长期使用的要求。

材质及性能要求：1)材质要求：所选用钢结构主材材质为Q235B，焊条为E43系列焊条。

2)力学性能要求：所选用钢结构主材的抗拉强度、伸长率、屈服点、冷弯试验等各项力学性能要求须符合《碳素结构钢》(GB/T700-2007)的相关规定。

3)化学成分要求：所选用钢结构主材的碳、硫、磷等化学元素的含量须符合《碳素结构钢》(GB/T700-2007)的相关规定。

除锈方法及除锈等级要求：1)钢构件须进行表面处理，除锈方法和除锈等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)的相关规定。

2)除锈方法：钢构件可采用喷砂或喷丸的除锈方法，若采用化学除锈方法时，应选用具备除锈、磷化、钝化两个以上功能的处理液，其质量应符合现行国家标准《多功能钢铁表面处理液通用技术条件》(GB/T 12612-2005)的规定。

3)除锈等级：除锈等级应达到Sa2 1/2要求。

防腐要求：1)钢构件采用金属保护层的防腐方式。

钢结构支架均采用热浸镀锌涂层，热浸镀锌须满足《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》 (GB/T13912-2002)的相关要求，镀锌层厚度不小于80µm。

2)镀锌厚度检测：镀锌层厚度按照《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》提供方法进行检测。

3)热浸镀锌防变形措施：采取合理防变形镀锌方案，以防止构件在热浸镀锌后产生明显的变形。

铝合金材质a.材质要求：材质一般选用6061或6063等。

b.力学性能要求：所选用铝型材的基材质量、化学成分、力学性能必须符合GB5237.1的相关规定。

c.表面处理须满足技术要求，符合GB5237.2-2004《铝合金建筑型材第2部分：阳极氧化、着色型材》。

分布式屋顶光伏电站的全部安装方式

分布式屋顶光伏电站的全部安装方式一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围：混凝土平面屋顶。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

1）独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

图1 支架与水泥基础基座螺丝连接图2 支架连同水泥基础一起浇筑图3 支架直接压在混凝土基础凹槽下图4 混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

图5 支架与水泥基础基座螺丝固定连接图6 支架连同水泥基础一起浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

图7 支架与混凝土基础基座螺丝连接图8 支架连同水泥基础一起浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。

1）彩钢瓦的安装夹具（夹持）适用彩钢瓦类型：角驰三型、直立锁边结构。

图9 彩钢瓦的安装夹具（夹持）图10 彩钢瓦的安装夹具（夹持）2）马鞍支座适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。

光伏支架的主要形式

光伏支架的主要形式光伏支架是太阳能光伏电站系统中的重要组成部分，主要用于支撑和固定太阳能光伏电池板。

根据不同的安装场地和需求，光伏支架的形式也有所不同。

本文将从几个主要的形式来介绍光伏支架。

1. 地面支架地面支架是光伏电站中最常见的一种形式。

它通常是由钢材制成的结构，可以固定在地面上，支撑光伏电池板。

地面支架的特点是安装方便、稳定性好、适用于大型光伏电站。

根据地面条件的不同，地面支架可以分为混凝土基础支架和螺栓基础支架两种形式。

2. 屋顶支架屋顶支架是安装在建筑物屋顶上的一种光伏支架形式。

它可以分为平面屋顶支架和斜面屋顶支架两种类型。

平面屋顶支架通常是由轻质金属材料制成，可以根据屋顶的倾角调整支架的角度，以最大程度地接收太阳辐射。

斜面屋顶支架则是根据建筑物的屋顶结构进行设计，保证光伏电池板的稳定安装。

3. 悬挂支架悬挂支架是一种将光伏电池板悬挂在建筑物外墙上的支架形式。

它通常由铝合金材料制成，具有轻巧、美观的特点。

悬挂支架的安装方式是通过固定在建筑物上的支撑杆将光伏电池板悬挂在墙面上，使之与建筑物外墙紧密贴合。

这种支架形式适用于一些有限空间的建筑物，如高层住宅、商业大厦等。

4. 水浮支架水浮支架是一种将光伏电池板安装在水面上的支架形式。

它通常由浮体和支架框架组成，可以使光伏电池板漂浮在水面上。

水浮支架的特点是适用于水体面积较大的地区，可以最大限度地利用水面资源进行光伏发电。

水浮支架还具有随水面波浪起伏而调整角度的功能，以保证光伏电池板的最佳接收太阳辐射。

5. 移动支架移动支架是一种可以根据太阳位置调整角度的光伏支架形式。

它通常由铝合金材料制成，具有可调节角度的特点。

移动支架可以根据太阳的位置自动调整光伏电池板的角度，以最大限度地接收太阳辐射。

这种支架形式适用于需要随时调整角度的场所，如太阳能车棚、户外充电站等。

以上是光伏支架的主要形式。

根据不同的安装场地和需求，选择合适的支架形式可以提高光伏电站的发电效率和稳定性。

分布式光伏施工规范

分布式光伏施工规范为确保分布式光伏电站的安全性、耐久性和发电收益，本公司制定了施工规范要求，以确保规范化和标准化的施工。

我们遵循可操作性、实用性、耐久性和针对性的原则。

一．光伏支架安装：光伏支架安装包括制作水泥墩、安装模具、预埋件、夹具、前后立柱、导轨、压块、支架导轨切割、截断和加工以及材料要求等。

1.水泥墩制作：按照设计图纸要求预制水泥墩基础或直接浇筑基础。

我们原则上采用方形独立底座基础，混凝土采用C20.支架与水泥底座基础螺丝连接，紧固点不少于两个。

螺丝采用热镀锌或不锈钢材质。

水泥墩完成浇筑后应不少于5天方可进行下道工序施工。

2.支架、夹具、立柱、导轨材质选用热镀锌C型钢或铝合金型材，配套螺丝选用热镀锌或不锈钢螺丝。

具体材质、规格尺寸按照设计材料表要求执行。

3.支架、夹具、立柱、导轨、横梁、地脚等，在安装施工前要严格对照设计图纸进行实际测量、放线、定位和排布。

如果实际与图纸不符或有疑问、错误的，要及时反馈责任设计师并经其签字确认后方可变更方案。

施工方无权随意变更。

4.支架施工、安装及制作要求制作规范、尺寸精准、紧固到位、受力均匀、平整美观。

二．组件安装：组件安装包括组件安装、组件接地线安装、组件间MC4连接及紧固。

1.组件安装严格按照图纸设计排布要求实施。

组串要求规整、平直，组串中相邻组件高度差小于1MM，同一组串最大高度差小于10MM。

严禁反向安装。

中压块、边压块要紧固到位，受力均匀。

2.组件可靠接地。

具体做法是：组件与组件间接地选用4平双色接地铜芯线串接（接地线制作铜线鼻子），用不锈钢双刺螺母把接线鼻子禁锢于电池板的接地孔上，组串接地选用6平双色铜芯线与支架紧固，支架接地与防雷接地扁铁螺丝紧固，紧固件选用热镀锌螺丝或不锈钢螺丝。

3.组件连接插头MC4选用优质件，插头要妥善固定于支架横梁上，接插件悬空，不得外露，以防雨水进水。

三．光伏直流电缆安装：光伏直流电缆安装包括组件到组件及组件到逆变器之间的电缆连接、1*4光伏电缆敷设、光伏电缆PVC套管施工、桥架安装及防火堵墙。

光伏支架基础类型汇总

光伏支架基础类型汇总光伏支架作为太阳能发电系统中重要的组成部分，承载着太阳能电池板，固定、支撑和保护太阳能电池板。

根据支架的使用场景和安装方式，光伏支架基础通常可以分为地面支架基础和屋顶支架基础两种类型。

一、地面支架基础类型：1.桩基基础：桩基基础是在地面上打入深层的钢筋混凝土桩作为支架基础。

桩基基础能够提供良好的承载力和稳定性，适用于多种地质条件，但施工成本较高。

2.地脚螺栓基础：地脚螺栓基础是通过在地面上安装钢制地脚螺栓来连接光伏支架和地面。

地脚螺栓基础适用于土质较好、承载能力不是特别大的场地，施工简便，成本相对较低。

3.基础扩展片：基础扩展片是将光伏支架的支撑脚底部连接到扩展板，然后将扩展板埋入地下。

基础扩展片可以增加支架的稳定性和承载能力，适用于土质较差、需要提高承载能力的场地。

4.钢筋混凝土基础：钢筋混凝土基础是将光伏支架直接固定在钢筋混凝土基础上。

这种基础结构牢固，适用于光伏电站项目和大型国家级项目。

5.悬吊式基础：悬吊式基础是将支撑架悬挂在特殊的支撑结构上，可以适应不同的地形和地貌。

二、屋顶支架基础类型：1.钢结构基础：钢结构基础是将光伏支架固定在建筑物的钢结构上，适用于工业大厦、商业综合体等场所。

钢结构基础结构简单，安装便捷，但要确保建筑物钢结构的承载能力。

2.平衡式基础：平衡式基础是将光伏支架的重量通过计算和设计，使其与屋顶之间达到平衡，不需要通过其他固定物来支撑。

平衡式基础适用于屋顶承载能力较低的场所。

3.张拉支撑基础：张拉支撑基础是将光伏支架通过张拉支撑固定在建筑物的顶部，通过张力来对抗重力。

张拉支撑基础可以减少建筑物的承载压力，适用于较大型的屋顶光伏电站。

总结起来，光伏支架基础类型多种多样，适用于不同的场地和建筑物。

选择适合的支架基础是确保光伏发电系统安全稳定运行的重要环节，需要充分考虑地质条件、地形地貌、建筑物承载能力等因素，进行科学合理的设计和施工。

光伏支架基础类型汇总

4 支架基础工程4.1 混凝土灌注桩施工本工程部分光伏支架基础采用混凝土灌注桩。

每个支架单元根据光伏组件数量的不同分为4根桩一组或5根桩一组。

打桩顺序以每组支架基础为一个单元，沿纵向轴线方向由一端向另一端进行施工。

根据地勘报告，本工程拟采用干作业螺旋钻孔灌注桩施工工艺。

4.1.1工艺流程工艺流程如下图。

4.1.2测量工作施工4.1.2.1测量仪器的准备工程现场主要需准备以下测量仪器设备：全站仪（测量精度不低于6〞，测距精度不低于5mm+5PPm·D）、水准仪（不低于S3）、钢尺（50m、5m）、塔尺以及其它测量必备的器具。

其中全站仪、水准仪、钢尺需要经由资质的计量检测机构检定合格。

混凝土灌注桩施工工艺流程4.1.2.2控制网测设工程采用GPS-rtk定位测量。

混凝土灌注桩采用四级测量，即一级阵列测量控制、二级方阵测量控制、三级子方阵支架单元测量控制、四级单个支架基础控制。

其中，支架基础点位于轴线为主要控制项目。

根据现场对每个一级阵列采用GPS-rtk测量，然后用钢尺测量方法依据设计图纸所标出的尺寸进行子阵列基础点位放样。

按照桩位布置图统一进行测放桩位线，在单个支架基础点位放样的基础上采用钢尺加密的测量方法进行加密测量放样。

利用钢尺测量有两个优点：（1）可以有利的分解每个点产生的点位误差积累；（2）放样速度快。

桩位中心点用钎子插入地下，系好红丝带并用白灰明示，桩位偏差为D/10且≤30mm（D为桩直径）。

4.1.2.3施工测量精度控制（1）坚持先整体后局部和高精度控制低精度的工作程序，先测设场地整体的平面控制网和标高控制网，再以控制网为依据进行各局部的定位。

放线和标高测设做到依据正确、方法科学、严谨有序、步步校核，结果正确。

（2）在测量精度满足工程需要的前提下，力争做到简便、快捷、测设合理、科学。

（3）测量记录做到原始、正确、完整、工整，坚持测量作业与计算工作步步有校核。

（4）工程完工认真整理各种观测记录和复核资料。

光伏支架基础主要形式

光伏支架基础主要形式这光伏支架基础啊，那可是支撑起整个光伏发电系统的重要部分呢。

就好比盖房子得有牢固的地基一样，光伏板要稳稳地立在那儿发电，也得靠靠谱的支架基础。

先说说混凝土基础吧。

这可是很常见的一种形式。

混凝土多结实呀，能给光伏支架提供非常稳定的支撑。

一般就是在地上挖个坑，然后把混凝土倒进去，等它凝固了，就成了一个坚固的基础。

这种基础能承受比较大的重量，不怕风吹雨打，也不容易被破坏。

不过呢，做混凝土基础比较费时间和力气。

得先准备好水泥、沙子、石子这些材料，然后搅拌均匀，再倒进坑里。

等混凝土凝固还得等好几天，这期间还得注意保养，不能让它干裂了或者被破坏了。

而且混凝土基础一旦做好了，就不太好移动，要是以后想换个地方安装光伏板，那就有点麻烦了。

再说说螺旋地桩基础。

这个就比较灵活啦。

螺旋地桩就像一个大螺丝钉，直接拧到地里去。

安装起来可快了，不需要像混凝土基础那样等那么长时间。

而且如果以后想移动光伏板，把螺旋地桩拧出来就行了，很方便。

不过呢，螺旋地桩的承载能力可能没有混凝土基础那么强，要是遇到特别松软的土地或者大风大雨的天气，就可能不太稳定。

所以在选择螺旋地桩的时候，得根据实际情况好好考虑一下土地的条件和当地的气候。

还有一种是条形基础。

这种基础就像一条长长的带子，沿着光伏板的排列方向铺设。

条形基础可以把多个光伏支架连接起来，增加整个系统的稳定性。

它也比较适合在一些地形不太规则的地方使用，比如山坡上。

但是条形基础的施工也比较麻烦，需要挖比较长的沟，而且要保证沟的深度和宽度都合适。

另外，条形基础也会占用比较多的土地面积，如果土地资源比较紧张的话，就得慎重考虑了。

最后说说独立基础。

独立基础就是每个光伏支架都有一个自己的小基础，互不干扰。

这种基础的好处是可以根据每个支架的具体情况进行调整，比如如果某个地方的土地比较软，就可以把这个基础做得更深更结实一些。

但是独立基础的成本会比较高，因为每个基础都要单独施工。

而且独立基础之间的间距也得把握好，不能太近也不能太远，不然会影响光伏板的安装和稳定性。

分布式光伏支架结构的选型

重复1-5步骤，直至安装完毕
23 彩钢屋面项目案例
1，角驰型夹具，与屋面平行
24 彩钢屋面项目案例
2，安装铝合金导轨，最后安装组件及接线
27 水泥屋面支架安装步骤
平面屋顶安装系统适合户外或平面屋顶荷载量较大的情况下使用
结构示意图
A-负重部件用于增加整体重量
B-三角底梁用于形成主支撑框架
C-三角背梁用于形成主支撑框架
05 支架零件（铝合金）
各式屋面导轨，彩钢瓦夹具，挂钩、角码、螺栓与螺钉
06 支架零件（铁）
07 支架形式（按照使用环境分）
支架产品6大系列：
地面光伏支架系统水泥平顶光伏支架系统彩钢瓦光伏支架系统瓦光伏支架系统车棚支架系统跟踪支架
08 地面光伏支架
大型地面光伏支架，一般采购热镀锌铁支架，采用水泥墩基础或者打桩的形式。
D-三角斜梁用于形成主支撑框架梁
固定支撑光伏组件
G-拉杆
将横梁连接为整体
H-压块组件固定光伏组件
28 水泥屋面支架安装步骤
1.预制好水泥负重块 2 .在平面屋顶上铺放水泥负重块，间距按排布图纸布置
29 水泥屋面支架安装步骤
3 .在水泥负重块上安三角底梁。 4 。使用M10x 30 六角头螺栓将三角背梁、三角斜梁相互连接与三角底梁固定
32 水泥屋面支架安装步骤
9 将长条螺母插入横梁中，移动到适当位置，配合单侧压块将组件固定（左：单侧压块的安装）（右：双侧压块的安装）
10. C 型钢横梁需要加长时采用横梁连接片连接，使用M10x40螺栓、止动垫片固定
33 水泥屋面支架安装步骤
依次将其余光伏组件固定好
34 水泥屋面支架项目案例
09 水泥平顶光伏支架

【技术】光伏支架常用的8种基础类型

【技术】光伏支架常用的8种基础类型合理的光伏支架形式能够提升系统抗风抗雪载的能力，合理运用光伏支架系统在承载方面的特性，可以进一步对其尺寸参数做优化，节约材料，为光伏系统进一步降低成本做出贡献。

光伏组件支架基础上作用的荷载主要有：支架及光伏组件自重（恒荷载）、风荷载、雪荷载、温度荷载及地震荷载。

其中起控制作用的主要是风荷载，因此基础设计应保证风荷载作用下基础的稳定，在风荷载作用下，基础有可能出现拔起、断裂等破坏现象，基础设计应能保证在此作用力下不出现破坏。

以下我们来了解地面光伏支架基础与平面屋顶光伏支架基础的类型都有哪些以及它们都有什么特征。

地面光伏支架基础钻孔灌注桩基础：成孔较为方便，可以根据地形调整基础顶面标高，顶标高易控制，混凝土钢筋用量小，开挖量小，施工快，对原有植被破坏小。

但存在混凝土现场成孔、浇筑，适用于一般填土、粘性土、粉土、砂土等。

钢螺旋基础：成孔方便，可以根据地形调整顶面标高，不受地下水影响，在冬季气候条件下照常施工，施工快，标高调整灵活，对自然环境破坏很小，不存在填挖方工程，对原有植被破坏小，不需要场平。

适用于沙漠、草原、滩涂、隔壁、冻土等。

但用钢材较大，且不适用于强腐蚀性地基及岩石基础。

独立基础：抗水荷载能力最强，抗洪抗风。

所需钢筋混凝土量最大，人工多，土方开挖及回填量大，施工周期长，对环境破坏力大。

光伏项目中已很少使用。

钢筋混凝土条形基础：此类基础形式多应用于地基承载力较差，适用于场地较为平坦，地下水位较低地区，对不均匀沉降要求较高的平单轴跟踪光伏支架中。

预制桩基础：直径约为300mm的预应力混凝土管桩或截面尺寸约为200*200的方桩打入土中，顶部预留钢板或螺栓与上部支架前后立柱连接，深度一般小于3米，施工较为简单、快捷。

钻孔灌注桩基础：造价较低，但对土层要求较高，适用于有一定密实度的粉土或可塑、硬塑的粉质粘土中，不适用于松散的沙性土层中，土质较硬的鹅卵石或碎石则可能存在不易成孔的问题。

分布式光伏电站支架基础类型资料

分布式光伏电站支架基础类型分布式光伏电站通常是指利用商场、工厂、民宅等屋面建设的电站，有着规模小、数量多、项目分散的特点，它一般接入低于35千伏或更低电压等级的电网。

分布式光伏电站特指采用光伏组件，将太阳能直接转换为电能的分布式光伏电站系统。

分布式光伏电站的屋面可分为：混凝土平屋面、彩钢瓦屋面和琉璃瓦斜屋面。

支架基础可分为以下几种：1混凝土配重块简介：这种基础不需要挖掘地基，操作过程是首先在混凝土屋顶先浇水泥基础并使用化学锚栓与混凝土屋顶连接增加其稳定性，基础上安装标准化的固定连接件，固定连接件上安装光伏支架，或者直接将支架连同水泥基础一起浇筑，此种浇筑方法对支撑的定位精度要求高，需要定位工装完成。

按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围：混凝土平屋面。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

缺点：增加屋面的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

1.1独立底座基础独立底座为前后支架分开放置在混凝土平屋面上，独立底座按柱体形状分为方形柱、圆形柱。

1)方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、支架底座与混凝土块用建设胶粘接、混凝土直接放置在支架上。

a)支架与水泥基础基座螺丝连接，如图1所示：图1支架与水泥基础基座螺丝连接b)支架连同水泥基础一起浇筑，如图2所示：图2支架连同水泥基础一起浇筑c)支架直接压在混凝土基础凹槽下，如图3所示：图3支架直接压在混凝土基础凹槽下d)支架底座与混凝土块用建设胶粘接，如图4所示：图4支架底座与混凝土块用建设胶粘接e)混凝土直接放置在支架上，如图5所示：图5混凝土直接放置在支架上2)圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

光伏支架分类

光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架,其中非金属支架使用较少，而铝合金支架和钢支架各有特点。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射.根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式.1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

1)平顶屋面—混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式,根据基础的形式可以分为条形基础和独立基础；支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好,可靠性强，不破坏屋面防水结构.缺点:需要先制作好混凝土基础,并养护到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面—混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

3）地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况,可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆.优点:现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小,造价较低、施工速度快。

缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制,施工要求高，一旦做好后无法再调节.独立及条形混凝土基础优点：独立及条形混凝土基础采用配筋扩展式基础，施工方式简单,地质适应性强，基础埋置深度可相对较浅.缺点：独立及条形混凝土基础工程量大,所需人工多，土方开挖及回填量大，施工周期长，对环境的破坏大。

技术干货光伏发电系统之分布式光伏支架的类型与选择

技术干货光伏发电系统之分布式光伏支架的类型与选择支架光伏支架是光伏发电系统中为了摆放、安装、固定太阳能面板设计的特殊的支架。

一般材质有铝合金、碳钢及不锈钢。

碳钢表面做热镀锌处理，户外使用30年不生锈。

其特点是无焊接、无钻孔、100%可调、100%可重复利用。

光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择也将直接影响着光伏组件的运行安全、破损率以及建设投资，选择合适的光伏支架不但能够降低工程造价，也会减少后期的养护成本！光伏支架的类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架和非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。

2、根据安装方式分类固定式光伏支架1、光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳能辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

2、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

平顶屋面-混泥土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础；支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

斜面屋顶固定式考虑到斜屋面承载能力一般较差，在斜屋面上组件大都直接平铺安装，组件方位角及倾角一般与屋面一致。

根据斜屋面的不同，可分为瓦片屋顶安装系统与轻钢屋顶安装系统。

1）瓦片屋顶安装系统瓦片屋顶安装系统主要由挂钩、导轨、压块以及螺栓等连接件组成。

2）轻钢屋顶安装系统轻钢屋顶，也叫彩钢瓦屋顶，主要用于工业厂房、仓库等。

根据彩钢瓦形式不同，可以将其分为角弛型轻钢屋顶、直立锁边型钢屋顶以及梯型轻钢屋顶。

光伏支架基础类型汇总

4 支架基础工程4.1 混凝土灌注桩施工本工程部分光伏支架基础采用混凝土灌注桩。

每个支架单元根据光伏组件数量的不同分为4根桩一组或5根桩一组。

打桩顺序以每组支架基础为一个单元，沿纵向轴线方向由一端向另一端进行施工。

根据地勘报告，本工程拟采用干作业螺旋钻孔灌注桩施工工艺。

4.1.1工艺流程工艺流程如下图。

其中全站仪、水准仪、钢尺需要经由资质的计量检测机构检定合格。

混凝土灌注桩施工工艺流程4.1.2.2控制网测设工程采用GPS-rtk定位测量。

混凝土灌注桩采用四级测量，即一级阵列测量控制、二级方阵测量控制、三级子方阵支架单元测量控制、四级单个支架基础控制。

其中，支架基础点位于轴线为主要控制项目。

根据现场对每个一级阵列采用GPS-rtk测量，然后用钢尺测量方法依据设计图纸所标出的尺寸进行子阵列基础点位放样。

按照桩位布置图统一进行测放桩位线，在单个支架基础点位放样的基础上采用钢尺加密的测量方法进行加密测量放样。

利用钢尺测量有两个优点：（1）可以有利的分解每个点产生的点位误差积累；（2）放样速度快。

桩位中心点用钎子插入地下，系好红丝带并用白灰明示，桩位偏差为D/10且≤30mm（D为桩直径）。

放线和标高测设做到依据正确、方法科学、严谨有序、步步校核，结果正确。

（2）在测量精度满足工程需要的前提下，力争做到简便、快捷、测设合理、科学。

（3）测量记录做到原始、正确、完整、工整，坚持测量作业与计算工作步步有校核。

（4）工程完工认真整理各种观测记录和复核资料。

屋面分布式光伏电站支架及基础设计葛金玉

屋面分布式光伏电站支架及基础设计葛金玉发布时间：2023-05-08T02:11:38.741Z 来源：《工程建设标准化》2023年5期作者：葛金玉[导读] 本文主要介绍了屋面分布式光伏电站支架及基础设计的注意事项和具体步骤江苏林洋新能源科技有限公司江苏南京 210000摘要：本文主要介绍了屋面分布式光伏电站支架及基础设计的注意事项和具体步骤。

首先，需要考虑建筑物结构的特点和当地气候条件，然后落实专业的安装工艺。

其次，支架设计需要确定布置方案、结构类型、尺寸和重量，安装方案制定等；基础设计需要进行环境分析、选址、设计阶段、施工和验收等。

通过本文的介绍，可为屋面光伏电站建设提供一定的参考和指导。

关键词：屋面分布式光伏电站；支架设计；基础设计；注意事项前言：随着能源危机的严重化和环保意识的普及，光伏电站作为一种清洁能源方案逐渐得到了广泛的应用。

在多种光伏电站方案中，屋面分布式光伏电站不仅可以充分利用建筑物屋顶，还可以解决城市电力供应短缺问题。

但是，由于屋面光伏电站本身具有一定的设计难度和技术要求，因此，本文将介绍该电站的支架及基础设计，为电站建设提供一定的参考和借鉴。

一、屋面分布式光伏电站支架及基础设计的注意事项近年来，我国新能源发电技术发展非常迅速，光伏发电技术也得到了广泛的普及，光伏发电具有无污染的特点，而且太阳能是取之不尽用之不竭的，不用担心会枯竭，所以光伏发电项目具有明显的发展优势。

随着分布式光伏电站规模的不断扩大，支架的设计和基础的施工显得愈加重要。

设计和施工的不当很容易导致光伏电站的安全隐患和工程质量问题。

因此，在进行屋面分布式光伏电站支架及基础设计时，需要注意以下三个方面。

（一）建筑物结构的特点在设计支架和基础时，需要充分了解建筑物的结构特点，包括外墙、屋面、屋面材料等，以避免损坏建筑物结构或影响建筑物的使用功能。

此外，还需要考虑建筑物的承重能力，能够承受所安装的支架、电池板和脚手架等结构的重量和负荷。

光伏电站基础形式简介

光伏电站基础形式简介一、分布式光伏项目的基础形式1混凝土屋顶基础形式混凝土屋顶上的独立柱基混凝土屋顶上的条形基础2彩钢瓦屋顶基础形式用在彩钢瓦屋顶的夹具3瓦房屋顶基础形式用在瓦房屋顶上的挂钩二、地面光伏电站的基础形式1光伏电站基础形式1、基础形式分类光伏电站的基础都包含哪些型式？注：1. 表中符号○表示适用；△表示可以采用；×表示不适用；-表示此项无影响；2. 表中桩基础指的是微型短桩，其它桩基础应按现行行业标准《建筑桩基技术规范》JGJ 94 的相关规定进行选择；3. 对于岩石植筋锚杆基础尚应要求岩石的完整程度为较完整~完整，且适用于岩石直接出露的场区；4. 寒冷、严寒地区冬季施工不宜采用现浇施工工艺。

2、基础形式应用条件的说明支架支架基础选型时对经济指标、环保性能的分析应综合考虑电站的全寿命周期，包括电站停止运营时场地恢复的成本以及对环境可能造成的影响。

由于地面太阳能发电站支架布置场区一般较大，而且一般工期较短，因此：1）应优先采用预制桩基础。

但在密实的砂土、碎石土中施工压（击）入式预制桩，一方面难以施工，另一方面存在施工阻力大易造成桩体损坏的风险，因此不适合使用。

2）采用独立基础时，在确保基础自身结构承载力满足要求的前提下，可根据需要采用无筋或是配筋扩展式基础。

为确保条形基础的整体性，提高其自身的抗弯承载力，减小截面尺寸，条形基础应采用配筋扩展式基础。

3）如地下水影响基础施工，采取降水措施会造成工程造价的大幅增加，不建议采用扩展式基础。

同样对于灌注桩，如地下水高于桩端埋深，会影响成孔施工、混凝土浇筑，在增加施工成本的同时留下质量隐患，因此也不建议此类场地采用灌注桩。

4）目前光伏发电站工程中的灌注桩基本都是采用干成孔的施工工艺，因此场地的土层需满足成孔过程中不缩径、不塌孔的条件，在软土地层和松散的砂土、碎石土中不易成孔，因此此类场地不宜采用灌注桩。

但如果可以采用护筒等护壁施工工艺，在上述地层中也是可以施工灌注桩的。
