电子负载原理

电子负载原理

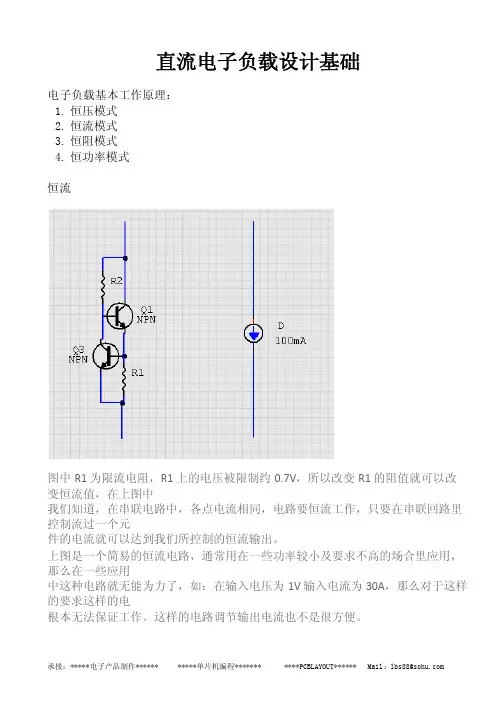

直流电子负载设计基础电子负载基本工作原理:1.恒压模式2.恒流模式3.恒阻模式4.恒功率模式恒流图中R1为限流电阻,R1上的电压被限制约0.7V,所以改变R1的阻值就可以改变恒流值,在上图中我们知道,在串联电路中,各点电流相同,电路要恒流工作,只要在串联回路里控制流过一个元件的电流就可以达到我们所控制的恒流输出。

上图是一个简易的恒流电路,通常用在一些功率较小及要求不高的场合里应用,那么在一些应用中这种电路就无能为力了,如:在输入电压为1V输入电流为30A,那么对于这样的要求这样的电根本无法保证工作。

这样的电路调节输出电流也不是很方便。

这个图是一个最常用的恒流电路,这样的电路更容易获得稳定及精确的电流值,R3为取样电阻,VREF是给定信号,电路工作原理是:当给定一个信号时VREF,如果R3上的电压小于VREF,也就是OP07的-IN小于+IN,OP07加输出大,使MOS加大导通使R3的电流加大。

如果R3上的电压大于VREF时,-IN大于+IN,OP07减小输出,也就降了R3上的电流,这样电路最终维持在恒定的给值上,也就实现了恒流工作。

如给定VREF为10mV,R3为0.01欧时电路恒流为1A,改变VREF可改变恒流值,VREF可用电位器调节输入或用DAC 芯片由MCU控制输入,采用电位器可手动调节输出电流。

如采用DAC输入可实现数控恒流电子负载。

电路仿真验证在上图中我们给定了Vin为4V-12V变化的电压信号,VREF给定50mV的电压信号,在仿真结果中输入电流一真保持在5A,电路实现了恒流作用。

恒压电路一个简易的恒压电路,用一个稳压二极管就可以了。

这是一个很简易的图,输入电压被限制在10V,恒压电路在用于测试充电器时是很有用的,我们可以慢慢调节电压测试充电器的各种反应。

图是10V是不可调的,请看下图可调直流恒压电子负载电路:图中MOS管上的电压经R3与R2分压后送入运放IN+与给定值进行比较,如图所示,当电位器在10%时IN-为1V,那么MOS管上的电压应为2V。

LED专用电子负载的基本原理

LED专用电子负载的基本原理

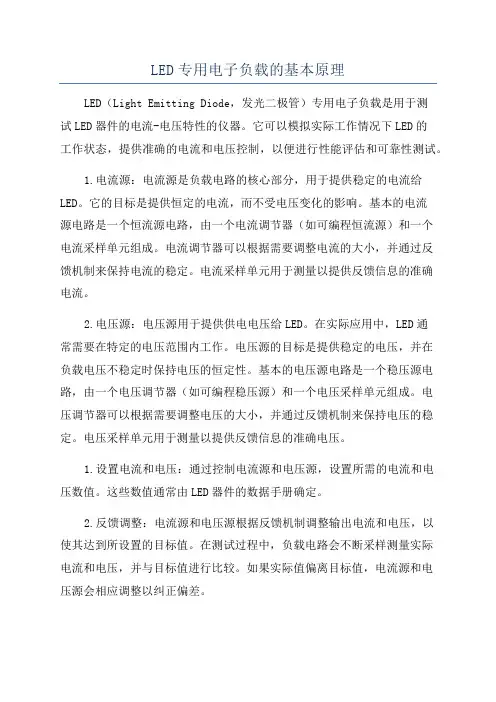

LED专用电子负载的基本原理LED(Light Emitting Diode,发光二极管)专用电子负载是用于测试LED器件的电流-电压特性的仪器。

它可以模拟实际工作情况下LED的工作状态,提供准确的电流和电压控制,以便进行性能评估和可靠性测试。

1.电流源:电流源是负载电路的核心部分,用于提供稳定的电流给LED。

它的目标是提供恒定的电流,而不受电压变化的影响。

基本的电流源电路是一个恒流源电路,由一个电流调节器(如可编程恒流源)和一个电流采样单元组成。

电流调节器可以根据需要调整电流的大小,并通过反馈机制来保持电流的稳定。

电流采样单元用于测量以提供反馈信息的准确电流。

2.电压源:电压源用于提供供电电压给LED。

在实际应用中,LED通常需要在特定的电压范围内工作。

电压源的目标是提供稳定的电压,并在负载电压不稳定时保持电压的恒定性。

基本的电压源电路是一个稳压源电路,由一个电压调节器(如可编程稳压源)和一个电压采样单元组成。

电压调节器可以根据需要调整电压的大小,并通过反馈机制来保持电压的稳定。

电压采样单元用于测量以提供反馈信息的准确电压。

1.设置电流和电压:通过控制电流源和电压源,设置所需的电流和电压数值。

这些数值通常由LED器件的数据手册确定。

2.反馈调整:电流源和电压源根据反馈机制调整输出电流和电压,以使其达到所设置的目标值。

在测试过程中,负载电路会不断采样测量实际电流和电压,并与目标值进行比较。

如果实际值偏离目标值,电流源和电压源会相应调整以纠正偏差。

3.提供稳定电流和电压:一旦电流源和电压源调整完成,LED专用电子负载将提供稳定的电流和电压给LED器件。

在测试过程中,LED器件的电流和电压特性将被记录和分析,以评估其性能和可靠性。

负载工作原理

负载工作原理

负载工作原理
负载工作原理是指在电力系统中,负载设备通过消耗电能来完成功能的过程。

负载工作的原理可以归纳为以下几点:
1. 电源供应:负载需要从电力系统中获取电源供应,一般通过插座、电源线或者电池等方式连接到电力系统。

2. 能量转换:负载设备将电能转换为其他形式的能量,例如电动机将电能转换为机械能,电炉将电能转换为热能,电子设备将电能转换为光、声或数据等等。

3. 能量消耗:负载设备通过能量转换的过程来完成特定的功能,并消耗相应的电能。

能量消耗的方式和程度取决于负载设备的特性和工作需求。

4. 功率需求:负载设备对电力系统的功率需求是设备正常工作的基本要求。

功率需求可以表示为负载设备所消耗的电流和电压之积,即功率=电流×电压。

5. 电力负荷:电力负载的总和是指整个电力系统中所有负载设备消耗的总功率。

电力负载的大小和特性对电力系统的运行具有重要影响,包括电力供应能力、电压稳定性和电能消耗等方面。

综上所述,负载工作原理是指负载设备通过能量转换和消耗来实现特定功能,同时对电力系统提出功率需求,影响整个电力系统的运行。

电子负载原理

电子负载原理

直流电子负载设计基础电子负载基本工作原理:1.恒压模式2.恒流模式3.恒阻模式4.恒功率模式恒流图中R1为限流电阻,R1上的电压被限制约0.7V,所以改变R1的阻值就可以改变恒流值,在上图中我们知道,在串联电路中,各点电流相同,电路要恒流工作,只要在串联回路里控制流过一个元件的电流就可以达到我们所控制的恒流输出。

上图是一个简易的恒流电路,通常用在一些功率较小及要求不高的场合里应用,那么在一些应用中这种电路就无能为力了,如:在输入电压为1V输入电流为30A,那么对于这样的要求这样的电根本无法保证工作。

这样的电路调节输出电流也不是很方便。

这个图是一个最常用的恒流电路,这样的电路更容易获得稳定及精确的电流值,R3为取样电阻,VREF是给定信号,电路工作原理是:当给定一个信号时VREF,如果R3上的电压小于VREF,也就是OP07的-IN小于+IN,OP07加输出大,使MOS加大导通使R3的电流加大。

如果R3上的电压大于VREF时,-IN大于+IN,OP07减小输出,也就降了R3上的电流,这样电路最终维持在恒定的给值上,也就实现了恒流工作。

如给定VREF为10mV,R3为0.01欧时电路恒流为1A,改变VREF可改变恒流值,VREF可用电位器调节输入或用DAC 芯片由MCU控制输入,采用电位器可手动调节输出电流。

如采用DAC输入可实现数控恒流电子负载。

电路仿真验证在上图中我们给定了Vin为4V-12V变化的电压信号,VREF给定50mV的电压信号,在仿真结果中输入电流一真保持在5A,电路实现了恒流作用。

恒压电路一个简易的恒压电路,用一个稳压二极管就可以了。

这是一个很简易的图,输入电压被限制在10V,恒压电路在用于测试充电器时是很有用的,我们可以慢慢调节电压测试充电器的各种反应。

图是10V是不可调的,请看下图可调直流恒压电子负载电路:图中MOS管上的电压经R3与R2分压后送入运放IN+与给定值进行比较,如图所示,当电位器在10%时IN-为1V,那么MOS管上的电压应为2V。

电子负载原理

电子负载原理

电子负载原理
电子负载是一种电子测试仪器,它可以模拟真实的负载情况,使用电流和电压来测试被测试设备的性能和稳定性。

电子负载的原理是利用功电晶体技术,通过对电流和电压进行控制,使其按照用户定义的负载曲线进行工作。

电子负载主要由电源和负载部分组成。

负载部分由一个或多个电力晶体管组成,通过控制其输入电压和电流,可以模拟各种负载情况。

而电源部分则提供所需的电能,以确保负载正常工作。

在电子负载的工作原理中,关键的几个参数是电流、电压和功率。

电子负载可以根据用户的需要,对这些参数进行调节和控制。

通过改变负载电流,可以测试被测设备在不同负载条件下的工作性能。

而改变负载电压,可以测试其稳定性和适应能力。

电子负载的主要应用领域是电源和电池测试,以及电子设备和组件的性能评估。

在电源测试中,电子负载可以模拟各种负载情况,从而评估电源的输出性能和效果。

在电池测试中,电子负载可以模拟真实的负载条件,对电池的容量和工作时间进行测试和评估。

在电子设备和组件的测试中,电子负载可以对其工作性能和稳定性进行验证。

总之,电子负载是一种重要的电子测试仪器,通过模拟真实的负载情况,可以对被测设备的性能和稳定性进行评估。

其工作原理是利用功电晶体技术,通过控制电流和电压来模拟负载条
件,并通过调节这些参数来控制负载情况。

电子负载主要应用于电源和电池测试,以及电子设备和组件的性能评估。

高性能电子负载的设计

高性能电子负载的设计

高性能电子负载的设计【摘要】随着科学技术的发展,各种类型的电源设备被大量使用。

为了保证各种规格的电源满足应用要求,对电源的检测变得越来越重要。

特别是,电子负载被广泛用于测试电源,因为它们具有很强的负载稳定性、精度、调整和控制简单性以及强大的分析和控制功能。

【关键词】电子负载;STC12C5A60S2单片机;电源检测1电子负载的工作原理电子负载是一种被部署在电子设备上的“电子负载”功能,它的输出连接遵循欧姆规则。

具体而言,负载电子的原理是一种控制设备(导电性任务周期内MOSFET或晶体管的)用能量管消耗能量。

电子负载一般有几种模式,可以模拟不同的负载条件,如恒流、恒阻、恒压、恒功率。

1.1恒定电流模式电子负载在额定使用直流模式下会根据设定值吸收电流。

当电压为5 ~ 10v 时,电流设置为100ma。

当设置电压值时,负载值必须保持在100毫安。

此时加载值为变量。

在直流模式下,可以检查电源电压和控制电源负载。

负载规则是由负载变化引起的负载输出的变化。

负载提高,效率下降。

相反,负载减少,性能提高。

电源输出电压偏差百分比是衡量电源质量的一个指标。

1.2恒定电阻模式在不改变的电阻模式下,所安装的负载电阻和输入电压决定了提供给电子负载的负载电流,负载电流与输入电压成正比。

换句话说,线性电子负载吸收输入电压。

当负载设置为1 kΩ并且输入电压的变化设置为从1~10 V,则电流的变化将会从1~10mA。

该比率为设置的负载电阻,即负载电阻保持设置。

恒阻功能,在一些数值电子负载中,不计算特殊电路。

电流计算采用直流电压电路,通过微控制器检测到输入电压,实现不改变的电阻函数。

当MCU检测到输入电压为20v时,它将跟踪输出电流上升到2A。

然而,这种方法只适用于输入电压变化缓慢、响应缓慢和要求不高的情况。

在硬件中可以找到具有固定电阻的专业电子负载。

1.3恒定电压模式无电压模式是指电流负载是根据所设置的负载电压提供给电子负载的。

直流电子负载器的基本原理

直流电子负载器的基本原理

直流电子负载器的基本原理直流电子负载器(DC Electronic Load)是一种能够模拟真实负载电流特性并对电子设备进行负载测试的仪器。

其主要原理是通过模拟负载电流和电压来对被测试设备进行负载测试,并能够实时测量参数和反馈给被测试设备。

1.恒流源:直流电子负载器的主要功能之一是模拟不同负载条件下的恒流特性。

恒流源通常由高精度的运放和电阻组成。

在测试中,恒流源通过调节电阻值以控制负载电流的大小。

具体来说,运放根据输入的电压信号调整输出电流,而反馈电路则测量输出电流并将其与设定的目标电流进行比较,从而实现闭环控制。

通过这种方式,负载器可以在不同负载电流下模拟真实工作条件。

2.电压源:直流电子负载器的另一个重要功能是模拟负载电压。

电压源通常由运放和电阻组成。

当被测试的设备需要反馈电压信号时,电压源会提供一个与设备需求相匹配的电压值。

恒流源和电压源可以独立或同时操作,以模拟不同的工作条件。

3.测量电路:直流电子负载器配备了高精度的测量电路,用于测量被测试设备的电流、电压、功率等参数。

一般来说,测量电路包括模拟前端和数字信号处理部分。

模拟前端负责将被测试设备的电流和电压信号转换为数字信号,并进行放大和滤波。

数字信号处理部分负责采集和处理模拟前端输出的数字信号,通过数学算法计算电流、电压、功率等参数,并将其显示在负载器的屏幕上。

4.控制电路:直流电子负载器还配备了一套控制电路,用于设定负载条件、实时监测和调整负载参数。

这个控制电路通常由微处理器、控制芯片和外部接口等组成。

通过控制电路,用户可以设定负载器的工作模式、目标电流和目标电压,并可以实时监测被测试设备的电流、电压和功率。

负载器还可以根据设定的负载条件和安全措施进行自动保护,以避免设备被过载或过热。

综上所述,直流电子负载器模拟恒流源和电压源的特性,通过测量和控制电路来实现对被测试设备的负载测试。

其主要原理是通过恒流源和电压源模拟真实负载条件,并通过测量电路测量被测试设备的电流、电压和功率等参数。

电子负载结构原理

电子负载结构原理

电子负载结构原理电子负载是测试电源和供电系统的常用电子仪器,图1是电子负载原理框图。

电子负载包括如下几个部分:1)电压反馈电路2)电流反馈电路3)功率电路4)控制电路图1 电子负载原理框图电子负载有三种工作模式:1)常阻CR模式:在CR模式,电子负载仿真一个电阻,内部电路维持输入电压和输入电流到一个固定比率,这个固定比率或电阻是可编程的。

2)常压CV模式:电子负载在输入端维持一个固定电压,这个固定电压是不随输入电流的变化而变化。

3)常流CC模式:电子负载在输入端维持一个固定电流,看起来像一个电流源。

电子负载可以工作在不同的状态:静态或脉冲。

在静态状态,电子负载相当于一个固定的负载。

在脉冲状态,电子负载可编程跳变电平,上升/下降时间,脉冲宽度,重复频率和占空比,用来测试功率组件或直流电源的瞬态响应。

电子负载用于电源测试电子负载主要用于电源/电池/供电系统测试。

几个典型参数的测试连接图和结果如下面几幅图所示。

图2 对CV电源的负载瞬态恢复测试的配置和V out测量结果图3 负载效应测试配置和测试结果图4 电源的三种类型电流极限(常规模式、CV/CC模式、折返电流)测试配置和测试结果图5 PARD(周期和随机误差)测试配置和测试结果图6 效率和功率因数的测试配置图7 启动延迟测试配置和测试结果关注国际电子商情,回复“0”查看图下好文《从“请供应商吃饭”看OPPO、vivo供应链管理》《涨价!缺货!板材一天一个价…PCB厂叫苦连天》《两三倍的涨价,中低端液晶屏严重缺货何时休?》《铁了心要抛弃分销商,TI大变动背后究竟藏了多少秘密?》关注电子技术设计,回复“0”查看图下好文《2016中国大学毕业生薪水排行榜:39校薪酬过万》《没有之一!世界上最奇葩的公司:雅马哈》《他两夺诺奖,白天搞黑科技吊炸天,晚上跪搓衣板妻管严...快给我来一打这样的男纸》《写反一行代码,19亿的太空望远镜就这么给玩坏》关注电子工程专辑,回复“0”查看好文:《电路及电路设计经验技巧大合集》《看完这个,没有学不好傅立叶变换!》《终于有人讲透芯片是什么了》《这才是你需要的天线知识,实用!必须珍藏!本文为头条号作者发布,不代表今日头条立场。

电子负载的原理及应用

电子负载的原理及应用

电子负载的原理及应用1. 电子负载的概述电子负载是一种用于模拟负载,对电源进行电流和功率测试的设备。

它可以模拟不同电流和功率条件下的负载,以便测试和评估电源的性能。

电子负载主要用于电源供应器、电池、太阳能电池和燃料电池等设备的研发、生产和测试。

本文将介绍电子负载的工作原理以及在各个领域的应用。

2. 电子负载的工作原理电子负载通过将电流通过一个可编程的负载模型来消耗电源的电能。

负载模型可以模拟不同的负载条件,如恒定电流、恒定功率、恒定电阻等。

电子负载通常包括一个电流测量电路和一个控制电路。

电流测量电路用于测量通过负载的电流,控制电路用于控制负载模型的电流或功率。

通过改变负载模型的参数,可以模拟不同的电流和功率条件。

3. 电子负载的应用3.1 电源供应器测试电子负载被广泛应用于电源供应器的测试和评估。

电源供应器是一种将电能转换为其他形式能量的设备,在各种电子设备中都有广泛的应用。

使用电子负载可以模拟各种负载条件,以测试电源供应器在不同负载下的性能稳定性和效率。

3.2 电池测试电子负载在电池的测试和评估中也发挥着重要的作用。

电池是储存能量的设备,广泛应用于各种便携式设备和电动车辆中。

使用电子负载可以模拟各种电流和功率条件,以测试电池在不同负载下的容量、效率和循环寿命等性能。

3.3 太阳能电池测试太阳能电池是将太阳能转化为电能的设备,在太阳能光伏发电系统中有着重要的地位。

使用电子负载可以模拟太阳能电池在不同光照条件下的负载特性,以评估太阳能电池的效率和稳定性。

3.4 燃料电池测试燃料电池是一种将燃料的化学能转化为电能的设备,在可再生能源和电动交通等领域有广泛应用。

使用电子负载可以模拟燃料电池在不同负载条件下的工作特性,以评估燃料电池的效率和稳定性。

4. 总结电子负载是一种重要的测试设备,可以模拟不同负载条件下的电流和功率,用于电源供应器、电池、太阳能电池和燃料电池等设备的研发、生产和测试。

通过电子负载的测试,可以评估这些设备的性能稳定性、效率和循环寿命等指标。

电子负载原理

电子负载原理

电子负载原理电子负载是一种用于测试和模拟电源负载的仪器,它可以调节并吸收输入电源的功率,起到负载作用。

它被广泛应用于电子设备测试、电源开发以及其他电力电子应用中。

本文将介绍电子负载的原理及其工作机制。

一、电子负载的基本原理电子负载的基本原理是通过调节其内部电路的状态来模拟负载对电源的要求,并通过测量电流和电压来确定电源的性能。

在实际应用中,电子负载通常由负载模块和控制模块组成。

1. 负载模块负载模块是电子负载的核心部件,主要由功率开关、电流采样电路、电压采样电路和模拟输入控制电路等组成。

负载模块能够根据输入电源的要求,调节自身的负载状态,从而实现对电源的模拟。

2. 控制模块控制模块主要负责对负载模块进行控制和参数调节。

它通常由数字信号处理器(DSP)或微控制器(MCU)等芯片实现,通过与负载模块进行通信,实现对电子负载的控制和监测。

二、电子负载的工作机制电子负载的工作机制大致分为两个过程,即负载调节和参数测量。

1. 负载调节负载调节是指根据外部输入信号或用户设置的参数,通过控制模块对负载模块进行调节,以达到模拟负载对电源的需求。

在负载调节过程中,控制模块会输出控制信号,通过负载模块内部的功率开关和控制电路来调节负载的电流和电压。

2. 参数测量参数测量是指测量电子负载在特定条件下输出的电流、电压等参数,并通过控制模块将这些参数反馈给用户。

参数测量可以实时监测电源的性能,并根据需求进行调整。

三、电子负载的应用电子负载在电源开发、电子设备测试和电力电子应用中具有广泛的应用。

1. 电源开发在电源开发中,电子负载能够模拟实际负载对电源的要求,从而测试电源的输出功率、效率和稳定性等性能指标。

通过与负载模块的交互,可以对电源进行评估和改进,确保其满足实际应用的需求。

2. 电子设备测试电子负载可以用于测试各类电子设备的性能,如电源适配器、锂电池、太阳能电池板等。

通过在实际工作条件下模拟负载,可以评估设备的性能指标,发现潜在问题并进行优化。

电子负载的工作原理

电子负载的工作原理

电子负载的工作原理从功能上来说,电子负载和电源完全相反,电源用于给电子产品供电,而电子负载用于吸收或消耗功率。

但从工作方式上来说,电源和电子负载有非常相似,通常工作在恒压CV模式或恒流CC模式。

在实际应用中,电子负载的工作模式也通常与电源的工作模式相反,即恒压CV源需要使用恒流CC模式的电子负载,而恒流CC源使用恒压CV模式的电子负载。

当然,几乎绝大部分的电子负载还有另一种恒阻CR模式,用于模拟现实中的电阻特性电子产品。

本文章主要介绍电子负载如何实现CV、CC或CR工作模式,但建议先去阅读之前的关于直流电源如何实现CV、CC模式输出的文章。

其实,无论是直流电源还是直流电子负载,CC和CV工作模式实现原理也都非常相似。

图1为电子负载的CC模式框图电子负载工作在CC模式时,通常其供电设备是一个电压源。

电子负载的电流放大器通过比较感应电阻R上的电压和参考电压,然后控制FET场效应管的RDS ,使得整个回路工作和保持在设定的电流。

图2为CC模式下对应的I-V曲线,准确的工作点就是电压源的电压和电子负载设定的电流的交叉点。

CV模式和CC非常的相似,如图3所示,不同的就是比较的不再是电流感应电阻上的电压,而是分压电路上的电压。

此时,电压保持稳定,且FET场效应管会尽可能的吸收外部电源能够提供的电流。

常见的锂电池就是典型的CV源,而电池的充电过程需要使用恒流源。

图4为CV模式下对应的I-V曲线,CV和CC模式与直流电源的实现方式比较接近,也相对比较简单。

那电子负载的CR模式又是如何实现呢?如图5所示,当CC和CV模式同时受控时,保持特定的电压和电流的比率( V/I =CR),即比较电流回路“感应电阻R”上的电压和电压回路“分压电阻”上的电压值。

如本例中电流为1V/A和电压0.2V/V,等效的电阻R为 5Ω。

CR模式的电子负载通常用于模拟实际存电阻特性的电子设备,用于测试既可以工作在CV,也可以工作CC模式的电源。

电子负载原理基础

电子负载原理基础

电子负载原理基础电子负载是一种用于模拟电子设备负载并进行测试的仪器。

它可以模拟各种不同的负载条件,以便测试和验证电子设备在不同工作条件下的性能和可靠性。

在本文中,我们将对电子负载的原理和基础进行详细阐述。

电子负载的基本原理是通过消耗电流来模拟负载。

当我们将一个电子负载连接到被测试的电子设备上时,负载将以各种方式提取电流,模拟设备在不同负载条件下的行为。

电子负载使用其内部的电阻器来实现负载调节和电流测量。

电子负载由两个主要部分组成:负载电路和控制电路。

负载电路负责完成对电子设备的负载模拟,而控制电路负责监测并控制负载电路的运行。

在负载电路中,主要有以下几个关键组件:1.电阻器:电子负载通过电阻来模拟电子设备的负载。

电阻器通常由一组电阻元件组成,可以通过调整电阻值来实现不同的负载条件。

2.功率放大器:功率放大器将控制电路产生的低功率信号转化为高功率信号,并将其输出到负载电路中。

功率放大器通常使用晶体管或场效应管等高功率放大器件。

3.电流传感器:电流传感器用于测量通过负载电路的电流值。

它通常使用电流互感器、电流变压器或电流感应器来实现。

4.电压传感器:电压传感器用于测量负载电路的电压。

它通常使用分压器或电压放大器等装置来实现。

控制电路负责监测和控制负载电路的运行。

它通常由以下几个关键组件组成:1.控制器:控制器用于从用户接收命令,并将命令转换为负载电路的实际操作。

控制器通常由微处理器或数字信号处理器等设备实现。

2.信号处理器:信号处理器负责接收和处理来自电流传感器、电压传感器和控制器的信号,并将其转换为可供用户显示和分析的形式。

信号处理器通常由模数转换器、数字滤波器和数学运算单元等组件组成。

3.通信接口:通信接口用于与其他设备进行通信,如计算机、数据采集器或其他测试设备等。

通信接口通常使用标准接口协议(如USB、Ethernet或GPIB)来实现。

除了上述基本原理外,电子负载还可能具有其他高级功能,如过电流保护、温度保护、波形发生器等。

电子负载工作指引

电子负载工作指引

电子负载工作指引电子负载作为一种用于模拟真实电子负载的设备,广泛应用于电子产品的研发、生产和测试等领域。

通过模拟各种负载条件,电子负载可以对电源、电池和电子设备等进行测试和性能评估。

本文将为您介绍电子负载的工作指引。

一、电子负载的工作原理电子负载通过采用电子开关,将电源提供的能量转化为热量或其他形式的能量,从而对电子负载进行模拟。

在工作中,电子负载通常需要承受一定的电流、电压和功率等参数,以使得测试对象能够在真实场景下运行。

二、电子负载的使用场景1.电源测试:电子负载可以通过设定不同的负载条件,来模拟电源在不同工作状态下的负载情况,以验证电源的负载能力和稳定性。

2.电池测试:电子负载可以通过对电池施加不同的负载条件,如恒流负载、恒阻负载等,来模拟电池在实际使用过程中的负载情况,以评估电池的性能。

3.电子设备测试:通过对电子设备施加不同的负载条件,电子负载可以模拟实际使用环境中的负载情况,以测试电子设备的性能和稳定性。

三、电子负载的操作指南1.确定测试要求:在进行电子负载测试之前,首先需要明确测试要求,包括测试对象、测试参数(电流、电压、功率等)以及相应的测试方法。

2.连接测试电路:根据测试要求,将电子负载与测试电路进行连接,确保连接的正确性和稳定性。

在连接过程中,需要注意接线的紧固度和绝缘性,以保证测试的准确性和安全性。

3.设置测试参数:根据测试要求,通过电子负载的控制面板或者软件界面设置相应的电流、电压和功率等参数。

在设置参数时,应该根据测试对象的实际需求,并结合电源能力和电子负载的限制进行合理选择。

4.进行测试:确认测试参数设置正确后,可以开始进行测试。

在测试过程中,需要记录并监控测试对象的电流、电压和功率等参数的变化,以及电子负载的工作状态。

同时,需要密切关注测试过程中的异常情况,并及时进行处理。

5.数据分析与记录:测试完成后,需要对测试数据进行分析,评估测试对象的性能。

同时,将测试结果进行记录,以备日后参考和对比分析。

单相馈能式电子负载电路原理分析

单相馈能式电子负载电路原理分析

单相馈能式电子负载电路原理分析
1.恒流源:恒流源是单相反馈能式电子负载电路的核心部件,其作用
是根据输入的电流信号,产生稳定的恒定电流输出。

恒流源通常由一个电
压源、一个比较器和一个功率二极管组成。

比较器的输入端连接外部调节
电压信号,内部设定一个恒定电流基准值,当输入电流信号与基准值不同时,比较器就会调节功率二极管的工作状态,使输出电流保持恒定。

2.比较器:比较器是用来比较输入电流信号与设定基准电流值的大小,根据比较结果来控制功率二极管的导通与截止。

当输入电流大于设定基准
电流值时,比较器输出一个高电平信号,使功率二极管导通;当输入电流
小于基准电流值时,比较器输出低电平信号,使功率二极管截止。

3.比例积分控制器:比例积分控制器是用来对比较器的输出信号进行
处理,调节电流源的输出,使输出电流与设定的目标电流值尽可能接近。

比例控制器通常根据输入电压信号与基准电流值的差值来控制功率二极管
的导通时间,以实现恒定电流输出。

积分控制器则用来消除比例控制器的
误差,使输出电流更加稳定。

4.功率二极管:功率二极管是用来调节恒流源输出电流的关键部件,
根据比较器的信号控制导通与截止,从而实现恒流输出。

功率二极管在导
通状态下,流过大电流,将电能转化成热能散掉;在截止状态下,消耗很
小功率。

综上所述,单相反馈能式电子负载电路是通过恒流源、比较器、比例
积分控制器和功率二极管等部件的协调工作,实现对输入电流信号的处理
和调节,以达到稳定输出电流的目的。

其优点在于高精度、高性能、稳定
可靠,可广泛应用于各种电源设备的测试及工业控制领域。

电子负载原理

电子负载原理

电子负载原理电子负载是一种用于模拟负载电阻的设备,通常用于测试和验证电源电压和电流的能力。

电子负载可用于各种应用领域,如电池测试、电源测试、太阳能和风能系统测试、电动车测试等。

电子负载的原理基于欧姆定律,即电流是电压和电阻之比。

电子负载通常具有可调的电阻范围,并可在各种电流和电压范围内模拟负载。

电子负载的基本原理是通过控制其内部的电阻来模拟负载,并可以精确地调节电流和电压。

电子负载通常由模拟负载电路和控制回路组成。

模拟负载电路由一组可调的电阻和开关组成,用于模拟不同的负载。

控制回路负责接收并解析输入的控制信号,然后控制电子负载的负载特性。

电子负载通常具有以下特性:1.调节范围广:电子负载可以在很大范围内调节电流和电压,以满足不同应用的需求。

2.高精度:电子负载可以提供高精度的电流和电压测量,并具有非常低的温漂。

3.快速响应:电子负载可以快速响应输入的变化,以满足测试和应用的实时需求。

4.多种保护功能:电子负载通常具有过电流、过功率、过温等多种保护功能,以确保设备和被测电源的安全。

5.远程控制:电子负载通常具有远程控制接口,可以通过计算机或其他设备进行远程控制和监测。

电子负载在各种应用中起着重要的作用。

例如,在电池测试中,通过模拟负载电流和电压的变化,可以测量电池的容量和性能。

在电源测试中,可以通过模拟不同的负载来验证电源的稳定性和调整性。

在太阳能和风能系统测试中,电子负载可以模拟负载特性,以评估系统的性能和效率。

在电动车测试中,可以使用电子负载模拟各种道路条件下的负载,以评估电动车的性能和续航能力。

总之,电子负载是一种重要的测试设备,可用于模拟各种负载条件,并评估电源和能源系统的性能。

它的原理基于欧姆定律,并具有广泛的调节范围、高精度、快速响应和多种保护功能。

电子负载在电池测试、电源测试、太阳能和风能系统测试、电动车测试等领域都有广泛应用。

可编程电子负载的工作原理及使用方法

可编程电子负载的工作原理及使用方法

可编程电子负载的使用方法以及注意事项
可编程直流电子负载是模拟真实负载的电子设备,经常用于电源等驱动的设备与产品质量检验。

(1)电子负载可以通过动态或者程序等的拉载模式来模拟实现动态负载。

(2)电子负载可以测量电流,电压,时间的参数,达到智能分析还有自行测试的问题。

(3)电子负载也可以通过恒电压、功率以及电阻等拉载模式,来进行模拟的静态负载。

使用过程中,为防止安全事故的发生,我为大家整理了一些安全注意事项。

请确保使用的过程中输入的电压不要超过额定电压的百分之五十,不然很容易损坏模组,可编程电子负载具有一个接地端,如果有人将接地的那端没有接入地下的话,都可能造成人员的伤亡以及潜在电击的危险。

为确保可编程直流电子的安全,不要自行的在可编程直流电子的安装上代替零件或者进行未授权的更改。

如果可编程直流电子出现了问题,不要尝试对可编程直流电子进行内部的维修,除非有经过特殊培训的人员在场。

LED专用电子负载的基本原理

LED专用电子负载的基本原理

Coeff.
Vo - VF Vo
(3)
使用示波器捕获 LED 驱动电源真实的开机波形,测量可以得到 Vo 和 VF(VF 就是电流导
通点的电压值) ,代入(3) ,算出 Coeff.。
Vo = 42.50V VF = 37.28V
V
I
Coeff.
42.50 - 37.28 0.123 42.50
Vo VF Io Rd
(1)
理论上我们只要在 LED 专用电子负载的控制界面中设定 Vo,Io,VF,Rd 这四个参数就 可以真实模拟 LED 的非线性特性了,但是实际操作起来是非常困难的。因为每变更一次负 载条件都需要重新设定这四个参数,尤其是 VF 和 Rd,会随着 LED 串并联数量的改变而改 变, 每次都需要经过计算才能得到, 这样就对测试人员有了更高的技术要求而且参数设置起 来也非常繁琐。我们希望找到 LED 某些固有的特性能够帮助简化参数,从而让我们的设定 变得简单,请接着看下边的推导。 假设 VF a Vo, a 1 ,代入(1)
在此,迈昂科技推荐两款高性价比的 LED 专用电子负载 63110A 和 63113A,它们在功能 上完全相同,差别在于输入电压、电流和功率的不同。63110A 有两个输入通道,单个通道 最大功率 100W,电压范围 0~500V,电流有 0~0.6A 和 0~2A 两个档位。63113A 则是单通 道的电子负载,最大功率 300W,电压范围 0~300V,电流有 0~5A 和 0~20A 两个档位。如 果单台功率不够, 可以通过多台负载并联来增大功率, 当然这两款负载都需要搭配电子负载 机框 6312A 或者 6314A 才能使用。
Vo a Vo Io Rd
(1-a)Vo Io Rd Vo Rd (1-a) Io
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电子负载四种功能实现的原理介绍
在开关电源的调试中,充电器的测试中,电子负载起到了功不可没的作用,那么电子负载原理是什么呢?
一、电子负载原理- -简介
电子负载,英文名称为electronic load,是一种通过控制内部功率或晶体管的导通量来达到准确检测负载电压、精确调整负载电流功能的电子元器件。

电子负载主要可分完成恒流、恒压、恒阻、恒功率四大功能。

二、电子负载原理- -恒流模式
下图所示是一个最基本的恒流模式电子负载,电阻R1被称为限流电阻,其电压被限制为0.7V,因此可通过对R1阻值的改变来改变恒流值的大小,常用于一些功率较小且要求不高的场合中。

那么对于一些功率不小且要求高的场合怎么办呢?下图所示就是一个最常用的恒流电路了,当信号VREF给定时,OPO7的-IN小于+IN,使得MOS管加大导通量,进而使得取样电阻R3的电压大于VREF,-IN大于+IN,OP07减小输出,R3上电流减小,最终使得电路最终维持在一个给定值上,实现了恒流模式。

三、电子负载原理- -恒压模式
如下图所示是一个简单的恒压电路,仅由一个稳压二极管构成,其输入电压被控制在10V,无法进行调整。

恒压电路主要用于对充电器的测试,通过对输入电压进行缓慢调整来观察充电器的反应,但上图中的输入电压是不可调的,这怎么可以呢~让我们接着来看看输入电压可调的恒压电路吧~下图就是一个常用的输入电压可调的恒压电路,在图中,MOS管上的电压经过R3和R2的分压后送到运算放大器与定值进行比较,若电位器在10%即IN-为1V时,MOS。

相关文档
最新文档
