通风管道阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3; l ————风管长度，mRs————风管的水力半径，m;Rs=f/P f————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。

矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。

再由此求得矩形风管的单位长度摩擦阻力。

当量直径有流速当量直径和流量当量直径两种：流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。

二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。

局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。

局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：1. 弯头布置管道时，应尽量取直线，减少弯头。

通风工程管道阻力计算

通风工程管道阻力计算通风工程中的管道阻力计算是重要的一项工作，它直接关系到系统的通风效果和节能效果。

本文将详细介绍通风工程中的管道阻力计算方法及其影响因素。

一、管道阻力计算方法：通风系统中的管道阻力是指空气在管道中流动时所遇到的阻力。

通常采用以下公式计算：ΔP=K×L×ρ×(V/3600)^2(1)其中，ΔP为管道阻力（Pa），K为阻力系数（Pa/m），L为管道长度（m），ρ为空气密度（kg/m³），V为风量（m³/h）。

阻力系数K是根据流量速度（m/s）和管道直径（m）来计算的。

对于圆形截面的管道，可以使用以下公式计算：K=(0.51+0.002D)×(V/D)^2(2)其中，D为管道直径（m），V为流量速度（m/s）。

二、影响因素：1.管道材质：不同材质的管道具有不同的内表面粗糙度，粗糙度越大，摩擦阻力越大，导致管道阻力增加。

2.管道长度：管道长度越长，空气流动经过的阻力表面越多，阻力增加。

3.管道直径：管道直径越大，流通面积越大，阻力减小。

4.管道弯头和弯管：弯头和弯管的存在会增加管道的阻力，尤其是对空气流动有较大影响的90度弯头。

5.风量：风量越大，管道阻力越大。

三、实际计算：1.根据风量和设计条件选择管道直径。

2.根据管道直径计算阻力系数K。

3.根据管道直径和长度计算总阻力。

4.根据管道阻力和所需风压，判断所选管道是否满足要求。

5.根据需要，可以进行多次迭代计算，直到找到满足要求的管道尺寸。

四、优化策略：1.尽量选择材质光滑、粗糙度低的管道，以减小阻力。

2.在管道设计中尽量减少弯头和弯管的使用，或者采取流线型弯头，以减小阻力。

3.如果风量较大，可以考虑分段设计，通过增加出风口数量来减小单个风口的风量，从而减小管道阻力。

4.在实际计算中可根据实验数据进行修正，以提高计算精度。

总结：通风工程中的管道阻力计算是一个复杂的过程，需要综合考虑管道材质、直径、长度、弯头等因素，并进行科学合理的计算和优化。

管段
局部阻力系数计算表管件设备名称阻力系数 1 ZWA50(320*320)型消声弯管 0.5 90度矩形三通直通 2 0 90度矩形三通旁通 3 0.705 90度矩形三通直通 0 4 渐缩管 0.07 90度矩形三通直通 5 0 90度矩形三通直通 0 6 渐缩管 0.07 90度矩形三通直通 0 7 渐扩管 0.9 90度矩形三通直通 0 8 渐缩管 0.07 90度矩形三通直通 0 9 渐缩管 0.04 90度矩形三通直通 10 0 90度弯头3个 0.17*3 ￥ 11.00 90度矩形三通直通 0.29 90度矩形三通旁通 12 0.7 矩形三通通分流 0.247 13 90度弯头 0.17 蝶阀 0.5 矩形三通通分流 0.247 14 90度弯头 0.17 蝶阀 0.5 90度矩形三通旁通 15 0.7 矩形三通通分流 0.247 16 90度弯头 0.17 蝶阀 0.5 矩形三通通分流 0.247 17 90度弯头 0.17 蝶阀 0.5 90度矩形三通旁通 18 0.44 矩形三通通分流 0.247 19 90度弯头 0.17 蝶阀 0.5 矩形三通通分流 0.247 20 90度弯头3个 0.17*3 蝶阀 0.5 90度矩形三通旁通 21 0.55 90度弯头 22 0.17 90度矩形三通旁通 23 0.7 90度弯头 24 0.17 90度矩形三通直通 25 0.12 90度矩形三通直通 0 26 渐缩管 0.07
∑ξ 0.5 0 0.705 0 0.07 0 0.07 0 0.9 0 0.07 0 0.04 0 0.8 0.7
0.917
0.917 0.7
0.917
0.917 0.44
0.917
1.257 0.55 0.17 0.7 0.17 0.12 0 0.07

通风管道阻力的计算与公式

风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3;l————风管长度，mRs————风管的水力半径，m;Rs=f/Pf————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。

矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。

再由此求得矩形风管的单位长度摩擦阻力。

当量直径有流速当量直径和流量当量直径两种；流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。

二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。

局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。

局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：1.弯头布置管道时，应尽量取直线，减少弯头。

谈通风管道局部阻力计算方法

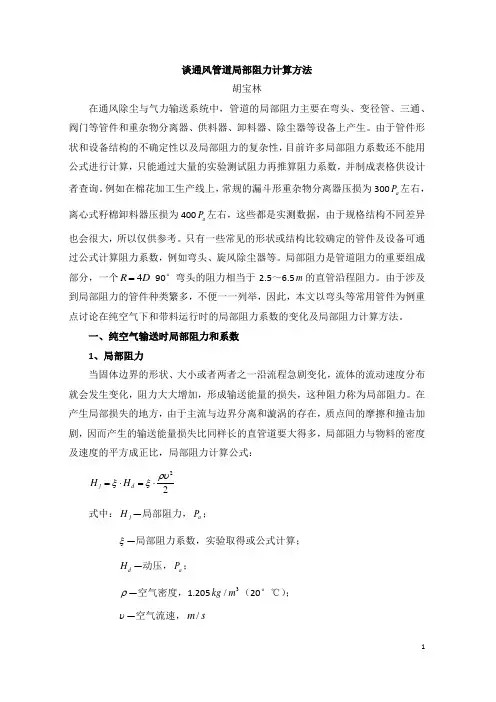

谈通风管道局部阻力计算方法胡宝林在通风除尘与气力输送系统中，管道的局部阻力主要在弯头、变径管、三通、阀门等管件和重杂物分离器、供料器、卸料器、除尘器等设备上产生。

由于管件形状和设备结构的不确定性以及局部阻力的复杂性，目前许多局部阻力系数还不能用公式进行计算，只能通过大量的实验测试阻力再推算阻力系数，并制成表格供设计者查询。

例如在棉花加工生产线上，常规的漏斗形重杂物分离器压损为300a P 左右，离心式籽棉卸料器压损为400a P 左右，这些都是实测数据，由于规格结构不同差异也会很大，所以仅供参考。

只有一些常见的形状或结构比较确定的管件及设备可通过公式计算阻力系数，例如弯头、旋风除尘器等。

局部阻力是管道阻力的重要组成部分，一个4R D = 90°弯头的阻力相当于2.5～6.5m 的直管沿程阻力。

由于涉及到局部阻力的管件种类繁多，不便一一列举，因此，本文以弯头等常用管件为例重点讨论在纯空气下和带料运行时的局部阻力系数的变化及局部阻力计算方法。

一、纯空气输送时局部阻力和系数 1、局部阻力当固体边界的形状、大小或者两者之一沿流程急剧变化，流体的流动速度分布就会发生变化，阻力大大增加，形成输送能量的损失，这种阻力称为局部阻力。

在产生局部损失的地方，由于主流与边界分离和漩涡的存在，质点间的摩擦和撞击加剧，因而产生的输送能量损失比同样长的直管道要大得多，局部阻力与物料的密度及速度的平方成正比，局部阻力计算公式：22j d H H ρυξξ=⋅=⋅式中：j H —局部阻力，a P ；ξ—局部阻力系数，实验取得或公式计算； d H —动压，a P ；ρ—空气密度，1.2053/kg m （20°℃）； υ—空气流速，/m s2、阻力系数阻力系数的确定有两种方法，一是查表法，二是公式法。

查表法：许多管件或设备都具有特殊的形状或结构，阻力系数难以用理论公式计算，只能通过测试阻力后再反推阻力系数。

为了便于查询和参考，通过大量的实验已经制成了查询表。

局部阻力说明

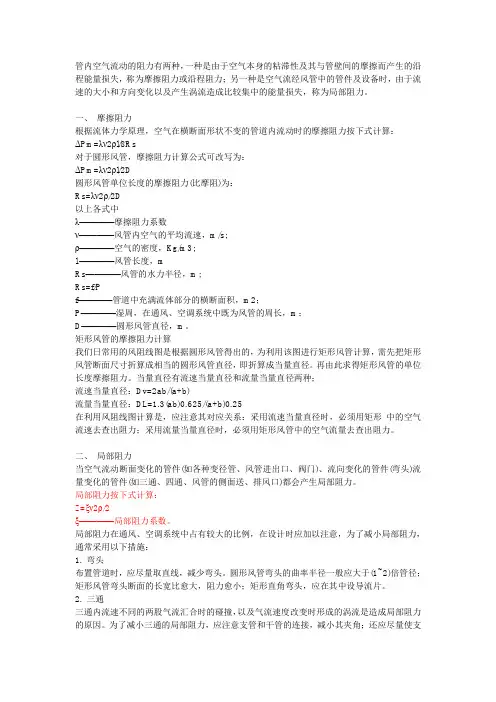

管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力(比摩阻)为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3;l ————风管长度，mRs————风管的水力半径，m;Rs=f/Pf————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。

矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。

再由此求得矩形风管的单位长度摩擦阻力。

当量直径有流速当量直径和流量当量直径两种；流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3(ab)0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。

二、局部阻力当空气流动断面变化的管件(如各种变径管、风管进出口、阀门)、流向变化的管件(弯头)流量变化的管件(如三通、四通、风管的侧面送、排风口)都会产生局部阻力。

局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。

局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：1. 弯头布置管道时，应尽量取直线，减少弯头。

通风管道阻力计算

通风管道阻力计算 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】通风管道阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3;l————风管长度，m;Rs————风管的水力半径，m;Rs=f/Pf————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。

矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。

再由此求得矩形风管的单位长度摩擦阻力。

当量直径有流速当量直径和流量当量直径两种；流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。

二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。

局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。

风管局部阻力计算公式

风管局部阻力计算公式风管局部阻力是指风管系统中风管弯头、风管缩径、风管弯曲等部位对空气流动的阻力。

在风管设计中，准确计算局部阻力非常重要，可以帮助工程师选择合适的风管尺寸和设计合理的风管布局，以降低系统的能耗并提高系统的效率。

以下将介绍一些常见的风管局部阻力计算公式：风管弯头的阻力通常由弯头半径和弯头角度来确定。

根据实验结果，可以使用以下公式计算风管弯头的阻力系数（K）：K=0.125*(1-(r/d)^2)^2/(r/d)其中，r为弯头的内曲率半径，d为弯头直径。

阻力系数K通常在0.2到0.3之间，可以根据具体情况进行选择。

风管缩径会导致空气流速增加，从而增加阻力。

根据实验结果，可以使用以下公式计算风管缩径的阻力系数（K）：K=0.5*(1-(a/A)^2)^2其中，a为风管缩径段的面积，A为管道进口的面积。

当风管发生多次连续的弯曲时，每个弯曲都会增加空气流动的阻力。

根据实验结果，可以使用以下公式计算风管弯曲的阻力系数（K）：K=(5+6*θ/π)*(1-(r1/r0)^2)其中，θ为弯曲的角度，r0为首次弯曲的内曲率半径，r1为非首次弯曲的内曲率半径。

当风管发生多次连续的变径时，每一次变径都会导致空气流速的变化，从而增加阻力。

根据实验结果，可以使用以下公式计算风管变径的阻力系数（K）：K=0.5*(1-(a1/a0)^2)^2*(1-(a2/a1)^2)^2*...其中，ai为第i段风管的面积。

综上所述，风管局部阻力的计算利用了一系列实验结果和经验公式，帮助工程师优化风管系统的设计。

通过合理计算和选择，可以降低系统的能耗和运行成本，提高系统的效率和舒适性。
