三菱FX2N与三菱D700变频器利用专用协议通过RS485通信的设置方法及配套程序
三菱FX系列PLC与三菱变频器通讯应用实例(RS485)

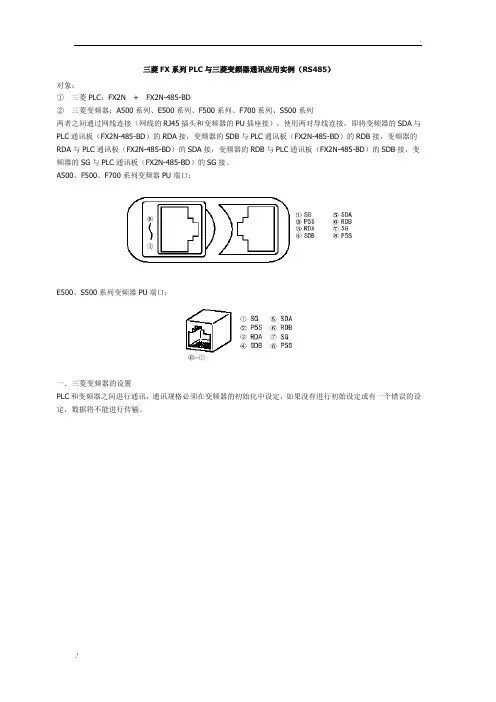

三菱FX系列PLC与三菱变频器通讯应用实例（RS485）
对象：
①三菱PLC：FX2N+FX2N-485-BD
②三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列
两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。
A500、F500、F700系列变频器PU端口：
E500、S500系列变频器PU端口：
一．三菱变频器的设置
PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。
即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用无协议通讯（RS485）。
有关利用三菱变频器协议与变频器进行通讯的PLC程序如下：。
三菱700系列变频器使用modbusrtu通讯协议与三【最新】
三菱700系列变频器使用ModbusRTU通讯协议与三菱PLC进行通讯运行和参数设定Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用M odbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
上图为：FX2N-485-BD与n台变频器的连接图一．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
二．三菱PLC的设置对通讯格式D8120进行设置： D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
用RS485网络实现三菱PLC与三菱变频器多机控制
用RS485网络实现三菱PLC与三菱变频器多机控制本文介绍了通过三菱PLC作为主站与多台三菱变频器用RS485串行通讯构成的高精度变频器调速控制、监控系统。
详细叙述了系统的硬件构成,PLC与变频器之间的通讯原理和通讯协议,阐明了该网络控制调速系统与一般模拟量控制调速系统相比的优越性。
一、前言近年来，交流调速的发展十分迅速，打破了过去直流拖动在调速领域中的统治地位，交流调速拖动已进入了与直流拖动相媲美、相抗衡的时代。
目前，变频器调速控制系统已广泛应用于机械、冶金、化工等各个行业。
作为变频调速系统中的控制核心部分的变频器,最初是以单台形式工作的,可以通过变频器的控制面板或端子进行运行参数的设置,启动或停止变频器运行,读取各种变频器运行数据等等。
而现在各种大中型自动化生产线则要求由多台变频器组成的同步控制系统、比例控制系统等复杂的控制,并且要相互协调,形成连续生产线的调速控制系统。
这里是用三菱FX2NPLC 通过RS485接口使用变频器专用通讯协议对多台三菱变频器进行控制，本文着重介绍了三菱变频器实时在线通讯技术的实现。
二、设计原理在本课题中，用比较通用一台三菱FX2N PLC ，FR- - E540 系列变频器多台，FX2N-485-BD一个，PU04一个，三菱F930触摸屏一个。
导线及人机界面通讯线。
使用的软件有触摸屏的编写界面软件PCS-DU-WIN 及PLC的编程软件FXGPWIN。
三菱变频器的操作面板接口即是一个RS-485串行数据通讯接口,在三菱FX系列PLC扩展一个RS-485通讯模块(型号：FX-485-BD，市场价格仅200元左右),再配备一根5芯的通讯电缆将变频器485通讯接口同PLC的485通讯模板相连接，就能够实现可编程控制器PLC通过RS-485通讯对变频器几乎所有运行功能的控制，包括变频器的正反转控制.点动.多段速度选择运行. 频率的连续无极给定及电机电流.转速与故障的监视(PLC需配备触摸屏，通过触摸屏进行电机频率设定及电流。
三菱FX2NPLC与三菱变频器ModbusRTU协议通讯应用
三菱FX2NPLC与三菱变频器ModbusRTU协议通讯应用Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
FX2N-485-BD与n台变频器的连接图1．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
2．三菱PLC的设置对通讯格式D8120进行设置D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
修改D8120设置后，确保通断PLC电源一次。
三菱FX2NPLC利用485BD与三菱变频器通讯的实例
三菱FX2NPLC利用485BD与三菱变频器通讯的真例之阳早格格创做一、硬件交线1、FX2N-485 BD与三菱FR-A540变频器的通讯交线图2、用电缆按如下通讯过程图把电脑、PLC、变频器连交起去二、按下表设定佳变频器的参数PU交心通疑参数设定值备注变频器站号0 00号站变频器通疑速度192停止位少度/字少 1 8位数据，停止位为2位奇奇校验是/可 2 奇校验通讯沉试次数9999 通疑再试次数通疑查看时间隔断9999等待时间树立20 变频器设定CR，LF是/可采用0 无CR，无LF支配模式 1 估计机通讯模式注：变频器设参数一定要搁正在第一步去干，其余设定佳参数后要断电再上电复位办法举止变频器的复位，如出有举止复位，通讯出有克出有及举止.三、正在电脑中利用博用硬件编写梯形图四、步调阐明（沉面为PLC串止通疑指令与要领、传递数据的要领与定义）1、M8161=1，表示为8位处理模式.2、通过[MOV H009F D8120]去决定PLC的通疑要领，H009F是十六进造的数，如变换成二造的数与表白的意义睹下表B0B15 B14 B13 B12 B11 B10 B9 B8 B7 B6 B5 B4 B3 B2 B10 0 0 0 0 0 0 0 1 0 0 1 1 1 1 1使用RS 指令 保留 收支战交支 保 留无起初位 无停止位 2位停止位 奇数 8位数据3、 上一语句也可改用[MOV H0C96 D8120]去决定PLC 的通疑要领，H0C96也是十六进造的数，如变换成二造的数与表白的意义睹下表B15 B14 B13 B12 B11B10 B9 B8 B7 B6 B5 B4 B3 B2 B 1 B0 0 0 00 1 1 0 0 1 0 0 1 0 1 1 0 使用RS 指令 保留 收支战交支 保 留无起初位 无停止位 1位停止位 奇数 7位数据4、 [RS D200 K9 D500 K5]语句的意义：（1） R S 指令是PLC 举止收支战交支串止数据的指令，数据的要领不妨通过特殊数据寄存器D8120设定，并要与变频器的数据要领典型真足对于应；通过PLC 传递指令把通讯数据拆到D200启初的连绝单元中.（2） 收支数据的尾天面是D200，收支的字节数为9字节；交支数据尾天面是D500，交支的字节数为5字节.（3） 变频器通讯协议的要领A ‘的含意 要领A‘1 2 34 5 6 7 8 9 10 11 字符数由于*5等待时间 通过变频器参数 Pr.123=20 去设定，所以不妨少一字节；加上*4表白的意义是是可采与CR 战LF ，果为本例出有需要使用CR 战LF ，并通过变频器设定参数 Pr.124=0 去表白末尾一个字*3 ENQ 变频器 站号 指令代码 *5 等待时间 数据 总战校验 *4节也可出有必，所以本例收支的要领为A‘，字节数为9字节.5、[MOV H05 D200]含意为通疑哀供ENQ，H05为ASCⅡ码，它占上表隐现的要领A‘的第一个字节.6、[MOV H30 D201]、[MOV H30 D202]的含意是决定变频器的站号为00号，H30是ASCⅡ码，它占上表隐现的要领A‘的第二、第三字节.7、[MOV H46 D203]、[MOV H41 D204 ]的含意是决定指令代码，它的ASCⅡ码为HFA，查变频器用户脚册可得知指令意义为运止，它占上表隐现的要领A‘的第四、第五字节.8、由于等待的时间由变频器的参数Pr.123去设定，所以上表的第6字节出用到，但是上表的第七与第八字节便形成本质上的第六与第七字节.9、[MOV H30 D205]、[MOV H32 D206 ]的含意是交着上述的第7条补充证明指令代码的数据真质，它的ASCⅡ码是H02，查变频器用户脚册可得知指令意义为正转运止.根据上述第8条的意义，它占上表隐现的要领A‘的第六、第七字节.10、[MOV H34 D207]、[MOV H39 D208 ]的含意是从站号启初至数据止，将所有的ASCⅡ码动做十六进造相加，放弃其下8位，仅与矮8位，再按位变换成2 个ASCⅡ码后动做总战考验代码.对于本例去便是用：H30+H30+H46+H41+H30+H32=H0149将后二位数变换成ASCⅡ代码便是H34与H39，而后把那二个ASCⅡ代码动做总战考验代码，占上表隐现的要领A‘的第八、第九字节（本本应占第九、第十字节，但是由于上述第8条所证明的本例的第6字节出用，故今后里的字节位背前逆移一位）.11、总战考验码的自动供解要领：上述第10条所采与的是人为估计总战校验码的要领，正在本质应用中出有但是贫苦而且简单堕落.如果每改换一次数据的真质，便要脚动沉新估计一次总战考验码.为了办理那个问题，可采与PLC指令自动供解总战考验码.如下图正在[MOV H34 D207]、[MOV H39 D208 ]指令加进底下二条指令便可真止自动供解总战考验码.[CCD D201 D150 K6] 的含意是将从D201启初的连绝6位寄存器（从D201至D206）中的ASCⅡ代码动做十六进造相加并搁进D150.[ASCI D150 D207 K2]的含意是将D150中的数的后二位形成ASCⅡ代码搁进到从D207启初的连绝二位寄存器（既D207、D208）中.那样当建改了数据的真质时，出有必脚动估计总战考验码.12、（T0 K1）为计时0.1秒，用去断启[RS D200 K9 D500 K5]指令，果为[RS D200 K9 D500 K5]指令是用去启机对于PLC初初化及决定PLC 举止收支战交支串止数据通讯要领的，过一会（0.1秒）应断电.13、[SET M8122]的含意是收支数据时使用脉冲真止办法.五、运止与监控1、将梯形图传递给PLC，而后正在（PLC）菜单中采用遥控运止.2、正在（监控/尝试）菜单中采用启初监控.3、正在（监控/尝试）菜单中采用强造 ON/OFF 出现如下图示时，采用对于元件X0举止强造 ON4、如果变频器交佳了电效果便能使电效果正转起去.5、如果念使电效果反转则需正在遥控运止时的监控状态，正在线建改D206的值.如下图所示将H32改为H34（果为正转时数据真质的ASCⅡ代码为H02，反转时数据真质的ASCⅡ代码为H04，0出有需改，只需将2改4）6、而后再沉复上述第3条中的正在（监控/尝试）菜单中采用强造 ON/OFF ，采用对于元件X0举止强造 ON，则电效果反转.7、要念使电效果停止，如果念使电效果反转则需正在遥控运止时的监控状态，正在线建改D206的值.如下图所示将H32改为H30（果为正转时数据真质的ASCⅡ代码为H02，停止时数据真质的ASCⅡ代码为H00）8、要运止，只消沉复上述第3条中的正在（监控/尝试）菜单中采用强造ON/OFF ，采用对于元件X0举止强造ON，则电效果将会停止运止.综上所述，只消搞懂RS-485通讯协议、传递数据的要领与定义、PLC串止通疑指令与要领，精确交线战设定变频器的参数，便能精确完毕PLC 通过485BD与变频器的通讯，进而达到利用PLC统造变频器运止的脚段.参照文件：《新颖电工新技能教程》梁耀光、余文杰主编三菱FX2N PLC用户脚册三菱FR A540 变频器用户脚册刊登于《科技与企业》200年第8期上。
三菱FX2N与三菱D700变频器利用MODBUS协议通过RS485通信的设置方法及配套程序
三菱FX2N与三菱D700变频器利用MODBUSRTU协议通过RS485通信的设置
方法及配套程序
三菱FX2N通过RS485与三菱D700变频器可以利用三菱变频器专用协议通信，也可以利用MODBUSRTU方式通信。
网上有很多程序，但程序经网间转载有的不完整，有的程序没有经过验证，看似可以实际不行；再者要想成功通信还要对变频器正确设置，并根据设置确定PLC的通信格式字，稍有差错则通信不成功。
本文对变频器的设置和PLC程序均通过实际验证，切实可行。
变频器设置方法及配套程序如下：
一、三菱FX2N与三菱D700变频器利用MODBUSRTU协议通信控制电动机正转、反转、停止、写入频率、读取变频器输出频率、电流、电压变频器的设置方法：
1、Pr117=1，一号从站
2、Pr118=192，波特率19200
3、Pr119=0,8位数据，停止位1位
4、Pr120=2，偶校验
5、Pr121=9999，通信错误无报警
6、Pr122=9999，通信效验终止
7、Pr123=9999，由通信数据确立
8、Pr124=0，无CR无LF
9、Pr549=1，MODBUSRTU协议。
三菱FX2NPLC利用485BD与三菱变频器通讯的实例解析
三菱FX2NPLC 利用485BD 与三菱变频器通讯的实例一、 硬件接线1、FX2N-485 BD 与三菱FR-A540变频器的通讯接线图2、用电缆按如下通讯流程图把电脑、PLC 、变频器连接起来二、 按下表设定好变频器的参数信号发送数据发送数据接收数据接收数据信号地接收数据接收数据发送数据发送数据信号地变频器接口注：变频器设参数一定要放在第一步来做，另外设定好参数后要断电再上电复位方式进行变频器的复位，如不进行复位，通讯不能进行。
三、在电脑中利用专用软件编写梯形图四、程序解释（重点为PLC串行通信指令与格式、传送数据的格式与定义）1、M8161=1，表示为8位处理模式。
2、通过[MOV H009F D8120]来确定PLC的通信格式，H009F是十六进制的数，如转换成二制的数与表达的意义见下表3、上一语句也可改用[MOV H0C96 D8120]来确定PLC的通信格式，H0C96也是十六进制的数，如转换成二制的数与表达的意义见下表4、 [RS D200 K9 D500 K5]语句的意思：（1）R S指令是PLC 进行发送和接收串行数据的指令，数据的格式可以通过特殊数据寄存器D8120设定，并要与变频器的数据格式类型完全对应；通过PLC传送指令把通讯数据装到D200开始的连续单元中。
（2）发送数据的首地址是D200，发送的字节数为9字节；接收数据首地址是D500，接收的字节数为5字节。
（3）变频器通讯协议的格式A‘的含义格式A‘1 2 3 4 5 6 7 8 9 10 11 字符数由于*5等待时间通过变频器参数 Pr.123=20 来设定，所以可以少一字节；加上*4表达的意思是是否采用CR和LF，因为本例不需要使用CR和LF，并通过变频器设定参数 Pr.124=0 来表达最后一个字节也可不用，所以本例发送的格式为A‘，字节数为9字节。
5、[MOV H05 D200]含义为通信请求ENQ，H05为ASCⅡ码，它占上表显示的格式A‘的第一个字节。
三菱FX2NPLC利用485BD与三菱变频器通讯的实例解析
三菱FX2NPLC利⽤485BD与三菱变频器通讯的实例解析三菱 FX2NPLC 利⽤ 485BD 与三菱变频器通讯的实例⼀、硬件接线1、FX2N-485 BD 与三菱 FR-A540变频器的通讯接线图2、⽤电缆按如下通讯流程图把电脑、 PLC 、变频器连接起来按下表设定好变频器的参数信号变频器接⼝发送数据发送数据接收数据接收数据信号地电脑电缆双绞线变频器注：变频器设参数⼀定要放在第⼀步来做，另外设定好参数后要断电再上电复位⽅式进⾏变频器的复位，如不进⾏复位，通讯不能进⾏。
三、在电脑中利⽤专⽤软件编写梯形图四、程序解释（重点为PLC串⾏通信指令与格式、传送数据的格式与定义）1、M8161=1，表⽰为8 位处理模式。
2、通过[MOVH 009FD 8120]来确定PLC的通信格式，H009F是⼗六进制的数，如转换成⼆制的数与表达的意义见下表3、上⼀语句也可改⽤[MOV H0C96 D8120来] 确定PLC 的通信格式，H0C96也是⼗六进制的数，如转换成⼆制的数与表达的意义见下表4、[RS D200 K9 D500 K5] 语句的意思：（1）R S指令是PLC 进⾏发送和接收串⾏数据的指令，数据的格式可以通过特殊数据寄存器D8120设定，并要与变频器的数据格式类型完全对应；通过PLC传送指令把通讯数据装到D200开始的连续单元中。
（2）发送数据的⾸地址是D200，发送的字节数为9 字节；接收数据⾸地址是D500，接收的字节数为5 字节。
（3）变频器通讯协议的格式A‘的含义符数由于 *5 等待时间通过变频器参数 Pr.123=20 来设定，所以可以少⼀字节；加上 *4 表达的意思是是否采⽤ CR 和 LF ，因为本例不需要使⽤ CR 和 LF ，并通过变频器设定参数 Pr.124=0 来表达最后⼀个字节也可不⽤，所以本例发送的格式为 A ‘，字节数为 9 字节。
5、［MOV H05 D200］含义为通信请求 ENQ ，H05 为 ASC Ⅱ码，它占上表显⽰的格式 A ‘的第⼀个字节。
浅析三菱FX2NPLC利用485BD与三菱变频器通讯的实例
.一、 硬件接线1、FX2N-485 BD 与三菱FR-A540变频器的通讯接线图2、用电缆按如下通讯流程图把电脑、PLC 、变频器连接起来二、 按下表设定好变频器的参数信号发送数据发送数据接收数据接收数据信号地接收数据接收数据发送数据发送数据信号地变频器接口注：变频器设参数一定要放在第一步来做，另外设定好参数后要断电再上电复位方式进行变频器的复位，如不进行复位，通讯不能进行。
三、在电脑中利用专用软件编写梯形图四、程序解释（重点为PLC串行通信指令与格式、传送数据的格式与定义）1、M8161=1，表示为8位处理模式。
2、通过[MOV H009F D8120]来确定PLC的通信格式，H009F是十六进制的数，如转换成二制的数与表达的意义见下表3、 上一语句也可改用[MOV H0C96 D8120]来确定PLC 的通信格式，H0C96也是十六进制的数，如转换成二制的数与表达的意义见下表4、 [RS D200 K9 D500 K5]语句的意思：（1） R S 指令是PLC 进行发送和接收串行数据的指令，数据的格式可以通过特殊数据寄存器D8120设定，并要与变频器的数据格式类型完全对应； 通过PLC 传送指令把通讯数据装到D200开始的连续单元中。
（2） 发送数据的首地址是D200，发送的字节数为9字节；接收数据首地址是D500，接收的字节数为5字节。
（3） 变频器通讯协议的格式A ‘的含义 格式A ‘ 1 2 3 4 5 6 7 8 9 10 11 字符数 由于*5等待时间 通过变频器参数 Pr.123=20 来设定，所以可以少一字节；加上*4表达的意思是是否采用CR 和LF ，因为本例不需要使用CR 和LF ，并通过变频器设定参数 Pr.124=0 来表达最后一个字节也可不用，所以本例发送的格式为A ‘，字节数为9字节。
5、[MOV H05 D200]含义为通信请求ENQ ，H05为ASC Ⅱ码，它占上表显示的格式A ‘的第一个字节。
三菱 FX系列PLC串口通讯配置方法
WebAccess 与三菱 FX系列PLC串口通讯配置方法WebAccess三菱FX系列驱动支持以下型号PLC：FX, FX0, FX0N, FX1N,FX2N,FX1S等。
FX系列PLC与上位机软件的通讯方式分为：RS232与RS485两种模式，默认通讯参数如下：波特率：9600，数据位：7位，停止位：1位，奇偶校验：偶校验，下面分别从两个方面进行配置说明：一、RS232方式通讯通常情况下，三菱FX系列PLC通过编程口（PS/2）与上位机软件进行RS232模式通讯，此时PLC中不需要做特殊配置，只需在WebAccess中将PLC对应的通讯参数匹配即可。
步骤如下：1、添加通讯端口图1 添加通讯端口数据流控（Flow Control）：Rts、Dtr握手协议当使用RS232/RS485转换器进行通讯连接时，数据流控信号将根据该转换器的流控功能来决定。
有些RS232/RS485转换器不需要软件做任何类型的握手协议，而有些则需要软件进行Rts信号握手协议。
强烈建议用户选择具有自动流控的RS232/RS485转换器。
2、添加设备图2 设备参数配置单元号：实际PLC的串行地址号，即Device ID。
单个PLC可以默认0进行通讯。
3、添加IO点根据下图中的“参数”栏选择合适的参数类型（模拟量、数字量）和相应的转换代码。
图3 添加IO点表1二、RS485方式通讯为便于远距离通讯，三菱FX2N系列PLC通过FX2N-485-BD模块实现RS485方式与WebAccess软件通讯，安装FX2N-485-BD需设置PLC的D8120寄存器，请参照《FX通讯用户手册》。
FX2N-485-BD通讯模块如下图： FX2N-485-BD模块安装位置图：图4 FX2N-485-BD模块及接线图（1）三菱PLC配置方法步骤1、FXGP/WIN-C编程软件配置方法使用FXGP/WIN-C编程软件来进行串行口设置。
用SC-09编程电缆连接电脑与PLC，在“PLC”下拉菜单中选择“串行口设置（D8120）”图5 FXGP/WIN-C编程软件串口通讯参数配置如下图所示，在“硬件”下拉框中选择“RS-485”，在“控制线”下拉框中选择“H/W mode”。
三菱FX2N与伟创AC70变频器利用MODBUS协议通过RS485通信的设置方法及配套程序
三菱FX2N与伟创AC70-T3-5R5G/7R5G 变频器利用MODBUSRTU协议通过RS485通信的设置方法及配套程序三菱FX2N通过RS485与伟创AC70-T3-5R5G/7R5G变频器可以利用MODBUSRTU方式通信。
网上有很多程序，但程序经网间转载有的不完整，有的程序没有经过验证，看似可以实际不行；再者要想成功通信还要对变频器正确设置，并根据设置确定PLC的通信格式字，稍有差错则通信不成功。
本文利用PLC和触摸屏对变频器进行正反转及停止控制，并时时读取变频器的输出频率、电流、电压，并将读取的输出量显示在昆仑通态7062KD触摸屏上。
变频器的设置、PLC程序、触摸屏程序均通过实际验证，切实可行。
变频器设置方法及配套程序如下：
一、三菱FX2N PLC与伟创AC70-T3-5R5G/7R5G变频器利用MODBUSRTU 协议通信控制电动机正转、反转、停止、写入频率、读取变频器输出频率、电流、电压。
变频器参数的设置如下：
1、E-01=2，运行命令给定通道选择：RS485通信端口控制
2、E-02=6，频率给定主通道选择：主通道给定频率由 RS485 通讯端口（A+）和（B-）接收的信号控制。
3、E-03=6，频率给定辅助通道选择：RS485 通讯端口
4、E-05=0，频率给定通道组合方式：0 主通道有效，辅助通道无效
5、H-66=0，联动主站设置：0本变频器作联动从站
6、H-67=1，本机地址：1，本机通讯地址为1.。
三菱FX2NPLC利用485BD与三菱变频器通讯的实例
三菱FX2NPLC利用485BD与三菱变频器通讯的实例一、硬件接线1、FX2N-485BD与三菱FR-A540变频器的通讯接线图信号变频器接口接收数据发送数据发送数据接收数据发送数据接收数据发送数据接收数据信号地信号地2、用电缆按如下通讯流程图把电脑、PLC、变频器连接起来电缆电脑变频器双绞线二、按下表设定好变频器的参数PU接口通信参数设定值备注Pr.117变频器站号000号站变频器Pr.118通信速度192通信波特率为19.2KPr.119停止位长度/字长18位数据，停止位为2位Pr.120奇偶校验是/否2偶校验Pr.121通讯重试次数9999通信再试次数Pr.122通信检查时间间隔9999Pr.123等待时间设置20变频器设定Pr.124CR，LF是/否选择0无CR，无LFPr.79操作模式1计算机通讯模式注：变频器设参数一定要放在第一步来做，另外设定好参数后要断电再上电复位方式进行变频器的复位，如不进行复位，通讯不能进行。
三、在电脑中利用专用软件编写梯形图四、程序解释（重点为PLC串行通信指令与格式、传送数据的格式与定义）1、M8161=1，表示为8位处理模式。
32、通过[MOVH009FD8120]来确定PLC 的通信格式，H009F 是十六进制的数，如转换成二制的数与表达的意义见下表B15B14B13B12B11B10B9B8B7B6B5B4B3B2BB010000000010011111使用RS 指令保波特率为19.2K2位偶数8位发送保无起始位留和接留无停止位停止数收位据3、上一语句也可改用[M OV H 0C 96D 81]确定PLC 的通信格式，H0C96 也是十六进制的数，如转换成二制的数与表达的意义见下表B15B14B13B12B11B10B9B8B7B6B5B4B3B2BB0 10000110010010110使用RS 指令保波特率为19.2K1位偶数7位 发送保无起始位 留和接留无停止位停止数 收位据 4、[RSD200K9D500K5]语句的意思：（1）R S 指令是PLC 进行发送和接收串行数据的指令，数据的格式可以通过 特殊数据寄存器D8120设定，并要与变频器的数据格式类型完全对应；通过PLC 传送指令把通讯数据装到D200开始的连续单元中。
谈三菱FX系列PLC与D系列变频器的RS-4 85通讯
谈三菱FX系列PLC与D系列变频器的RS-4 85通讯摘要:本文主要介绍了通过RS485接口，对三菱FX系列PLC与D系列变频器进行连接。
并通过程序实例讲解了两台三菱FX系列PLC之间的并联运行以及三菱FX系列PLC与D系列变频器进行通讯运行的方法。
并联运行是指两台PLC之间通过设定一台为主站，另一台为从站，通过访问固定的寄存器、辅助继电器等来实现两台PLC之间的数据交换。
PLC与变频器的通讯主要讲解的是通过PLC 去控制变频器的参数设定、运行及监控。
通过通讯，能大大降低程序的复杂程度，能充分发挥PLC的优点。
关键词：通讯并联运行变频器PLC由于其可靠性高、功能强大、编程方法简单等优点在现代工业中被广泛使用。
而三菱PLC由于价格相对便宜，编程语言贴合亚洲人的思维习惯，在我国得到了广泛的应用。
现实中，经常会把两台甚至多台PLC间、PLC与变频器之间的数据进行共享，这就需要用到PLC的通讯。
本文将从以下三个方面对三菱FX系列PLC与D系列变频器的RS-485通讯进行详细的介绍。
1 RS-485通讯简介1、1 RS-485的特点RS-485是在RS-422基础上发展而来的。
RS-485具有如下特点：RS-485采用平衡传输方式、要在传输线上接终端电阻；RS-485可以采用二线与四线连接方式，二线连接可实现真正的多点双向通信；RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力；RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
RS-485接口具有良好的抗噪声干扰性、高传输速率、长传输距离和多站能力等优点，所以在工业控制中应用广泛。
1.2 RS-485通讯的硬件连线FX2N-485-BD为三菱FX2N系统PLC的通讯适配器，主要用于PLC与PLC、PLC与变频器之间数据的发送和接收。
在进行RS-485通讯的PLC上各加一块FX2N-485-BD通讯适配器，FX2N-485-BD 通讯适配器上有五个接线端子，分别是SDA、SDB、RDA、RDB、DG。
三菱700系列变频器使用ModbusRTU通讯协议与三
三菱700系列变频器使用ModbusRTU通讯协议与三菱PLC进行通讯运行和参数设定Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
上图为：FX2N-485-BD与n台变频器的连接图一．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
二．三菱PLC的设置对通讯格式D8120进行设置： D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三菱FX2N与三菱D700变频器利用专用协议通过RS485通信的设置方法及配套
程序
三菱FX2N通过RS485与三菱D700变频器可以利用三菱变频器专用协议通信，也可以利用MODBUSRTU方式通信。
网上有很多程序，但程序经网间转载有的不完整，有的程序没有经过验证，看似可以实际不行；再者要想成功通信还要对变频器正确设置，并根据设置确定PLC的通信格式字，稍有差错则通信不成功。
本文对变频器的设置和PLC程序均通过实际验证，切实可行。
变频器设置方法及配套程序如下：
一、三菱FX2N与三菱D700变频器利用三菱变频器专用协议通信控制电动机正转、反转、停止、写入频率、读取变频器输出频率、电流、电压变频器的设置方法：
1、Pr117=1，一号从站
2、Pr118=192，波特率19200
3、Pr119=10,7位数据，停止位1位
4、Pr120=2，偶校验
5、Pr121=9999，通信错误无报警
6、Pr122=9999，通信效验终止
7、Pr123=9999，由通信数据确立
8、Pr124=0，无CR无LF
9、Pr549=0，三菱变频器专用协议。
